Трубы для газоснабжения дома, какая труба лучше для подачи газа

При установке самостоятельной газопроводки в частный дом, необходимо уделить внимание принципам пожарной безопасности и следованию текущим СНиПам. Текущие требования содержат много важных деталей, таких как: какие трубы можно использовать для газоснабжения, особенности монтажа в и вокруг дома и т.д.

Содержание:

• Полиэтиленовые трубы для газоснабжения
  • Где используют ПЭ трубу при газообеспечении
  • Как правильно варить ПЭ трубу
  • Достоинства и недостатки ПЭ труб
• Металлопластиковые трубы для газоснабжения
  • Область применения трубы из металлополимера
  • Плюсы и минусы металлополимерной трубы
• Стальные трубы для подачи газа
• Медные трубы для газификации
  • Как рассчитать диаметр трубы
• Требования к прокладке труб газоснабжения
  • Около домовой монтаж газовой трубы
  • Внутридомовая укладка труб с газом

Полиэтиленовые трубы для газоснабжения

ПЭ трубы, применяемые в системах газоснабжения, заслужили хорошую репутацию благодаря простоте укладки, длительному сроку эксплуатации, а также полному соответствию ГОСТ. В отличие от металлических аналогов, укладка полиэтиленовой трубы проходит гораздо быстрее и не требует использования газо-электросварочного оборудования.

При условии грамотного монтажа, срок службы изделия не менее 90-100 лет. Полиэтилен не боится воздействия углекислоты, агрессивной окружающей среды, способен выдерживать высокое давление.

Где используют ПЭ трубу при газообеспечении

ПЭ трубы используют для прокладки трубопровода газоснабжения под землей. Согласно существующим нормам, уже установленный газгольдер соединяют с жилым зданием посредством полиэтилена.

Огромным преимуществом ПЭ является возможность создания безрезьбовых соединений методом сварки, что является обязательным требованием при монтаже. Использовать полиэтилен можно и при разводке газопровода внутри здания.

Для газопровода выпускается труба следующих категорий:

• Класс – материал изготавливается в двух классах с маркировкой ПЭ 80 и ПЭ 100.
• Размерное соотношение – используется стандартные типоразмеры SDR 17,6 и SDR 11, номинальный диаметр составляет 20-400 мм.

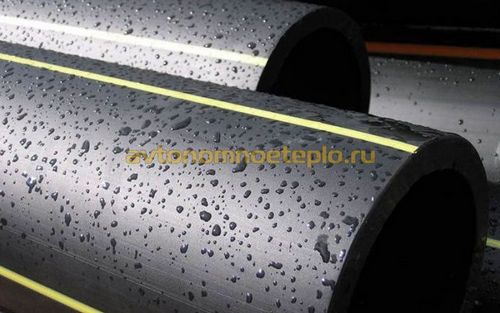

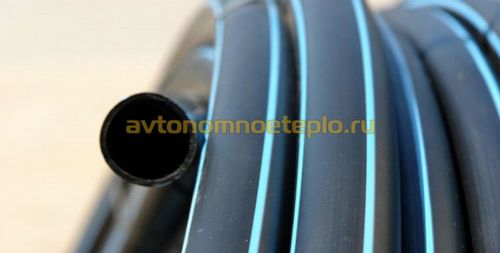

• Цвет – труба имеет черный цвет. ПЭ 80 имеют желтые, ПЭ 100 голубые вставочные полосы.

Маркировка ПЭ труб 80 и 100, указывает на характеристики используемого материала:

• ПЭ 100 – материал имеет упорядоченную кристаллическую структуру, что дает возможность получить прочный и ровный шов во время сварки, но при этом потребуется большая температура нагрева поверхности. Следовательно, увеличивается время проведения монтажных работ.Полиэтилен с маркировкой ПЭ 100 является прочным и может использоваться при неблагоприятных условиях эксплуатации.

• ПЭ 80 – в основном используется для проведения частного трубопровода с ограниченной нагрузкой. Является более дешевым материалом по сравнению с аналогом. ПЭ 80 широко применяется при проведении внутридомовой разводки.


Характеристики ПЭ труб и их свойства делают использование полиэтилена оптимальным при прокладке трубопровода газоснабжения, как при частной, так и промышленной газификации.

Как правильно варить ПЭ трубу

Технология сварки ПЭ труб полностью соответствует требованиям СНиП. После монтажа у трубопровода полностью отсутствуют резьбовые соединения, что обеспечивает максимальную герметичность и отсутствие протечек.

Сварка осуществляется несколькими способами:

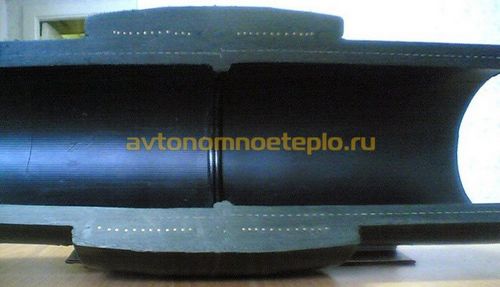

• Электромуфтовая сварка – соединительная муфта обеспечивает максимально прочное соединение, способное выдержать давление до 16 атм. Сварка выполняется с помощью нагревательных элементов, заложенных в муфту, надеваемую на трубу. К фитингу подводится электрическое напряжение.
• Сварка встык – края трубы нагреваются специальным паяльником до состояния вязкости, достаточного для скрепления деталей между собой. Таким же образом монтируются фитинги для полиэтиленовых труб.

При строительстве систем газоснабжения для автономной газификации дачного или коттеджного поселка, используется электромуфтовая сварка, являющаяся более дорогим, но надежным способом монтажа. Для индивидуальной газификации допускается использовать сварку швов встык.

Достоинства и недостатки ПЭ труб

Выбор применения полиэтиленовых труб для подачи газа легко обосновать благодаря большому количеству преимуществ и практически полным отсутствием недостатков. В качестве положительных сторон можно выделить:

• Особенности использования ПЭ труб в зависимости от их предназначения. Продукция изготавливается с учетом различных потребностей и условий эксплуатации. Существует труба, специально разработанная для применения в системах водоснабжения и канализации.ПНД трубы предназначены для газоснабжения. Материал рукава трубопровода способен выдерживать давление и агрессивное воздействие различных химических и других веществ.
• Устойчивость к механическому воздействию. Допускается наземная и подземная прокладка трубопроводов сети газоснабжения с помощью ПЭ 80 и ПЭ 100, даже в условиях сейсмологической активности. Труба теряет прочность только при деформации или усадке здания более чем на 7%.Законодательство Японии (страна с повышенным уровнем землетрясений), разрешает применение именно ПЭ трубопровода при проведении коммуникаций.
• Высокая пропускная способность трубы – внутренняя сторона трубопровода полностью лишена шероховатость и является абсолютно гладкой. Для подачи газообразных смесей нет необходимости в создании дополнительного давления в системе.Положительное влияние отсутствия шероховатости полиэтиленовых труб, очевидно при сравнении ПЭ изделия с металлом. Пропускная способность первых на 25-30% выше. Со временем на внутренней стороне не появляются наросты, поэтому коэффициент проводимости не изменяется.
• Простая технология прокладки и низкая стоимость полиэтиленовых труб. Современные трубопроводы и арматура систем газообеспечения ускоряют процесс подключения за счет отсутствия необходимости в привлечении сложного оборудования. Допускается возможность самостоятельного монтажа.Себестоимость ПЭ изделий существенно ниже, чем у медных или стальных труб. Простота монтажа достигается и тем, что при укладке изделие легко гнется.

Существует несколько минусов, которые необходимо учитывать, осуществляя монтаж трубопровода:

• Подверженность нагреву – максимальная температура трубы, при которой происходит деформация 70-80°С.
• Влияние ультрафиолета – в качестве недостатка ПЭ труб можно также выделить то, что при попадании прямых солнечных лучей на поверхность трубопровода, происходит быстрое «старение» материала. Поэтому, если осуществляется прокладка труб из ПЭ в здании или над грунтом, поверхность стабилизируют, покрывая полимером на основе сажи.

Минимальный срок эксплуатации ПЭ трубопровода составляет не меньше 50 лет. В течение всего времени службы труба сохраняет все свои характеристики. Поэтому для подачи газа лучше использовать трубы из ПЭ.

Металлопластиковые трубы для газоснабжения

Для осуществления газификации частного дома применяются металлопластиковые трубы PEX-B-AL-PEX-B. Рукав изделия защищен полимерным составом. Труба используется для укладки внутри зданий, в том числе методом скрытого монтажа.

Установка фитингов, переходников и монтаж стыков осуществляются с помощью обжима. Пресс-фитинги обеспечивают достаточную герметизацию. Трубу можно укладывать через жилые помещения.

Область применения трубы из металлополимера

Металлические трубы, покрытые полимером, в основном используются для прокладки трубопровода внутри жилых помещений и подключения бытовых нагревательных приборов и источников газопотребления. Набор фитингов позволяет выполнить подключение к трубам из других материалов (ПЭ, сталь и т.д.).

Полимернометаллические трубы изготавливают из следующих материалов:

• Внешний и внутренний слой – изготавливается из полиэтилена PEX-b.
• Адгезивный слой – соединяет пластик и алюминий
• Средний слой – сердцевина изготовлена из алюминия, сваренного методом TIG сварки.

Металлополимерные изделия не рекомендуется применять для укладки вне здания. Под воздействием ультрафиолетовых лучей, верхний полимерный слой быстро разрушается. Труба теряет герметичность и не может использоваться для подвода газа.

Изготавливаемые типоразмеры и основные параметры труб сделаны таким образом, чтобы обеспечить максимально удобный монтаж. Потребителю предлагается труба 16, 20, 26, 32мм размеров. Материал поставляется в бухтах по 50, 75, 100 м.

Плюсы и минусы металлополимерной трубы

Многослойные металлополимерные трубы имеют ряд преимуществ перед аналогами:

• Простота монтажа – обжимной механизм позволяет быстро смонтировать газопровод без привлечения специалистов и дорогостоящего оборудования.
• Экономичность – труба хорошо сгибается, что позволяет обойтись минимальным количеством фитингов при прокладке системы газоснабжения.
• Возможность проведения трубы внутри помещения. Хороший внешний вид и хорошая герметичность изделия делает возможным монтаж даже в жилых комнатах.

В качестве недостатков можно выделить следующее:

• Ограниченные перспективы использования металлопластиковых труб – полимерные изделия предназначены для укладки внутри здания.
• Низкая температура нагрева – изделие сохраняет герметичность при температуре от -15 до 40°С.

Металлопластиковые трубы подходят для внутридомового газообеспечения, для укладки на улице лучше использовать полиэтиленовую продукцию.

Стальные трубы для подачи газа

Изделия из стали изготавливаются в строгом соответствии с ГОСТ 380 88 на трубы. В требованиях оговаривается, что для подземных коммуникаций толщина стенок не должна быть меньше 3 мм, надземных 2 мм. Узлы трубопроводов из стальных бесшовных труб должны иметь обязательную сертификацию. В документах указываются:

1. Марка стали.
2. Метод производства.
3. Номер партии.
4. Отметка о прохождении ОТК.

Прокладка трубопроводов газоснабжения из стальных бесшовных труб является длительным и кропотливым процессом. Соединение стыков осуществляется методом электродуговой или газовой электросварки. Обязательно проводится контроль качества сварных соединений. Одновременно с прокладкой трубы выполняются изоляционно-укладочные работы.

Главными недостатками стальных труб считаются: сложный процесс монтажа, высокая себестоимость материала и необходимость проведения сварочных работ, что существенно увеличивает время укладки.

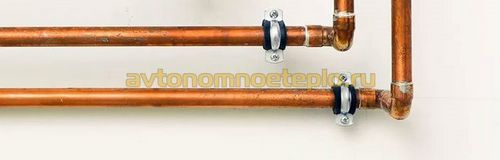

Медные трубы для газификации

В последнее время стало возможным применение медных труб в газопроводах низкого и среднего давления. Нормы относительно использования цветных металлов при монтаже системы подачи газа оговариваются в СНиП 42-01-2002, а также СП 42-101-2003.

Не допускается использование сплавов. Материал изготавливается из чистой меди. По этой причине трубы из цветных металлов являются достаточно дорогим «удовольствием», поэтому не получили широкого применения.

Как рассчитать диаметр трубы

Выбор диаметра труб внутренней газификации зависит от нескольких факторов:

• Скорость и давление газа.
• Длина трубопровода, начиная от газгольдера и заканчивая подключением к точке газопотребления.
• Минимальное давление в системе.

Точный расчет внутреннего диаметра трубы, используемой при подземной прокладке систем газоснабжения и их соединения, можно сделать, воспользовавшись специальными калькуляторами. При выполнении газификации частного дома «под ключ», все вычисления делают специалисты строительно-монтажной компании.

Требования к прокладке труб газоснабжения

Техника пожарной безопасности, СНиП и ФЗ регулируют безопасные минимальные расстояния до трубопровода с газом при выполнении автономной газификации частного дома. Дополнительно учитывают следующие факторы:

1. Наличие или отсутствие блуждающих токов.
2. Гидравлический расчет (наличие грунтовых вод).
3. Плотность застройки.
4. Активность грунта.

Около домовой монтаж газовой трубы

Существует два способа прокладки коммуникаций: надземный и подземный. Первый зачастую используется для промышленных объектов. Правила надземной прокладки трубопроводов требуют:

• Сделать электрозащиту в месте пересечения систем электроснабжения.
• Высота трубы в месте скопления людей не менее 2,2 м, над проезжей частью 5 м.
• При условии полного отсутствия людей и автотранспорта, крепление трубопровода допускается на низких опорах от 0,35 м.

Подземная прокладка коммуникаций осуществляется в согласии со следующими нормами:

• Газовые трубы должны находиться от дороги на расстоянии не менее 3 м.
• Глубина заложения труб рассчитывается в зависимости от точки промерзания, но не менее 0,8 м.
• Требования к полиэтиленовым трубам для прокладки систем газоснабжения указаны в СНиП 2.04.08-87 и 3.05.02-88. Максимальная длина укладки газопровода составляет не более 50 м.

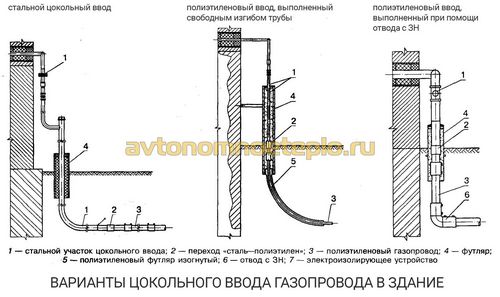

• Разводка по точкам газопотребления выполняется по наружным стенам здания. Правила прокладки полиэтиленовых труб для газоснабжения предусматривает возможность исключительно подземного монтажа системы. Если требуется надземная разводка, следует выбрать трубы из бесшовной стали.

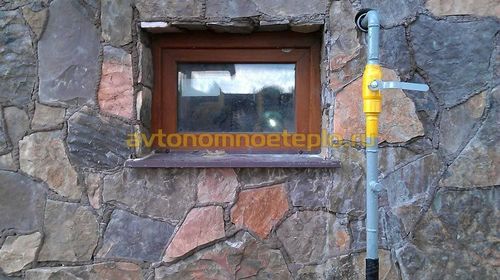

• Нормативное расстояние трубопровода газоснабжения низкого давления до стены здания не менее 10 см. Располагать трубу вплотную к стене запрещено. Ввод в помещение выполняется посредством гильзы.

Монтаж автономной газификации объекта – это сложное технологическое мероприятие, требующее соблюдения СНиП и ПБ, а также техрегламента на прокладку труб. Выполнить все работы самостоятельно и без нарушений практически невозможно.

Внутридомовая укладка труб с газом

Внутренний газопровод выполняется с учетом следующих требований:

• Для монтажа используется стальная или металлополимерная труба.
• Обязательна установка дополнительных комплектующих: стабилизаторов давления, термозапорных кранов, сигнализатора загазованности.
• Длина укладываемых труб не более 3 м. В многоэтажном здании разводка осуществляется по наружным стенам, непосредственно к каждому источнику газопотребления.
• В месте пересечения электропроводки с трубами газоснабжения, делают невозможным соприкосновение между ними. При необходимости проводку укладывают в металлическую трубу.

Практика показывает, что оптимальным выбором для около домовой укладки газопровода является полиэтиленовая, для внутридомовой – металлополимерная труба. Соблюдение всех существующих норм обеспечивают безопасность эксплуатации системы автономного газоснабжения.
