Укладка электрического теплого пола своими руками (видео)

Установка электрического теплого пола является подходящим выбором для быстрого прогрева ванных комнат, веранд, лоджий или бани, и может использоваться в качестве дополнения к основному радиаторному отоплению дома. Также электрический пол может быть уложен в квартире, если невозможно установить водяное отопление. Установку этого пола можно легко выполнить своими руками, благодаря простоте монтажа и доступным материалам.

Содержание:

• Варианты монтажа электрического теплого пола
• Выбор материалов и инструментов
• Распределение узлов управления и нагревательных элементов
• Подготовка поверхности и особенности ее утепления
• Монтаж электрического теплого пола

Схема монтажа электрического теплого пола

Варианты монтажа электрического теплого пола

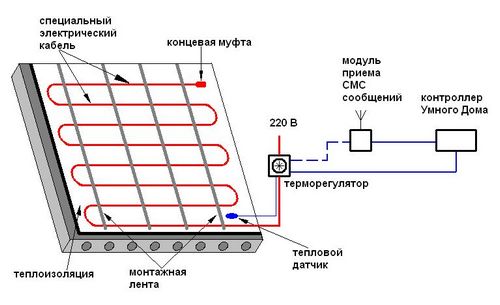

Схема электрического теплого пола.

Способы установки электрического теплого пола могут значительно отличаться. Существуют следующие варианты монтажа: монтирование системы в слой стяжки, после выполнения которой кладется напольное покрытие, укладка под напольное покрытие и укладка электрического пола сверху стяжки под плитку. Первый вариант в основном используется для обогрева жилых комнат, ванных комнат, кухонь и балконов. При этом устанавливается кабельный теплый пол, под который кладется слой гидроизоляционного материала и утеплителя. Сверху заливается тонкий слой стяжки. Если на нижнем этаже находится теплое помещение, электрический пол можно устанавливать прямо под плитку без монтирования в стяжку и укладки теплоизоляции.

Нагревательные элементы достаточно защитить слоем плиточного клея и самой плиткой. Однако следует узнать о возможности такой укладки в инструкции к приобретаемому изделию. Если теплый пол устанавливается под линолеум или ламинат, а желания осуществлять капитальные работы, связанные со стяжкой, нет, наилучшим вариантом станет инфракрасный (пленочный) теплый пол. При этом поверх стяжки кладется теплоизоляционный слой — вспененный полиэтилен с фольгированной поверхностью, на который устанавливаются электроэлементы. При необходимости добавляют гидроизоляционный слой и, собственно, напольное покрытие. Существуют следующие основные виды электрического теплого пола: инфракрасный (пленочный), кабельный и кабельный с армирующей сеткой.

Пленочный теплый пол нельзя монтировать в стяжку и использовать под плитку.

Вернуться к оглавлению

Выбор материалов и инструментов

Итак, для монтажа электрического теплого пола понадобятся следующие материалы и инструменты:

• система теплого пола (нагревательные кабели, отдельно или совместно с укрепленной сеткой;
• крепления;
• соединительные провода;
• термодатчик;
• регулятор;
• система защиты УЗО;
• медные кабели для заземления;
• утеплитель;
• гидроизоляционные материалы;
• армирующая сетка;
• бетонный раствор;
• напольное покрытие;
• строительный скотч;
• перфоратор;
• демпферная лента.

Для подсчета необходимого количества нагревательных элементов и кабелей следует в первую очередь распланировать комнату. Можно использовать и готовые таблицы от производителей кабельного теплого пола и, учитывая теплопотери каждой комнаты, подобрать необходимый шаг прокладки проводов и их общую длину на комнату. Для инфракрасных (пленочных) теплых полов расчеты производить еще проще: подбирается такое количество нагревательных элементов, которое покроет необходимую площадь. В расчеты необходимо включить и провода для подключения регулятора и электрического пола от регулятора и счетчика к элементам системы. Для электрического теплого пола запрещено подключение непосредственно к розетке. Согласно всем расчетам и получаемой мощности всей системы, необходима проверка общего электрического ввода на возможность выдержать такие нагрузки. Если ввод недостаточен, необходимо произвести его замену и установку подходящих предохранителей-автоматов.

Вернуться к оглавлению

Распределение узлов управления и нагревательных элементов

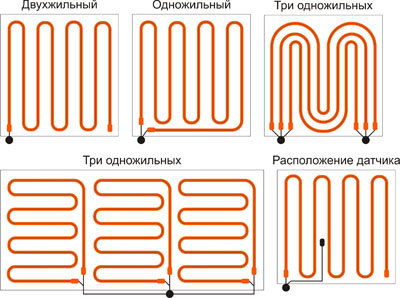

Варианты укладки кабеля теплого пола.

Для начала необходимо составить план установки теплого пола на листе бумаги. При этом необходимо учитывать, что нагревательные кабели или пленка не должны находиться в тех местах, где будут стоять бытовые приборы и крупная мебель. В местах прохождения труб отопления и других источников тепла необходимо обеспечивать буферную зону, не имеющую нагревательные элементы. Это объясняется особенностью электрического теплого пола. В отличие от водяного теплого пола, все элементы электрического греются одинаково, и при наличии ограничения по выходу тепла в виде крупной мебели без ножек или радиаторов отопления элементы могут перегреться и выйти из строя. Мебель также повреждается от перегрева.

В результате на плане будет изображена неправильная фигура, которая вписывается в прямоугольник комнаты, по ее контуру и внутри фигуры и будет укладываться теплый электрический пол. Именно это является самым большим недостатком электрического пола. Перестановка мебели может оказывать существенное влияние на работу системы.

Для различных комнат, даже если границы между ними чисто символические, лучше всего формировать отдельные контуры теплых полов с отдельным подводом питания и регуляторами. При заливке стяжки между ней и теплым полом прокладывают демпферную ленту. После того как планировка на бумаге будет выполнена, можно приступать к разметке непосредственно на полу. На стене в удобном месте нужно отметить позицию регулятора для системы. В этом месте сверлят отверстие под монтажную коробку и опускают штробу до пола. Когда подготовительные работы, расчеты и планировка будут выполнены, можно приступать к подготовке поверхности.

Вернуться к оглавлению

Подготовка поверхности и особенности ее утепления

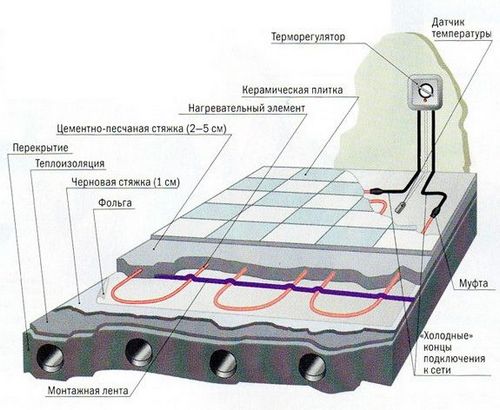

Схема кабельного электрического теплого пола в разрезе.

Старый слой стяжки при необходимости полностью демонтируют до основания. Всю поверхность очищают, после чего укладывают слой гидроизоляции, заходящий на стену примерно на 10 см. На стену по всему периметру пола закрепляют демпферную ленту. Она позволяет компенсировать расширение пола при нагреве. После монтажа гидроизоляции ее излишки и излишки демпферной ленты можно удалить. Для предотвращения ухода тепловой энергии вниз изолируют основу пола.

В зависимости от местонахождения помещения и вида поверхности, а также целей монтажа теплого пола выбирают соответствующее утепление. Если теплый пол является дополнением к основному отоплению, в качестве утеплителя достаточно применять вспененный полиэтилен с фольгированной поверхностью для подложки под теплый пол. Для квартир, находящихся над отапливаемыми помещениями, подойдет пенополистирол или экструдированный пенополистирол толщиной от 2 до 5 см или любой другой прочный теплоизоляционный материал подходящей толщины. При установке теплого пола на неотапливаемую лоджию необходимо формировать более основательный слой теплоизоляции толщиной до 10 см из пенополистирола или минеральной ваты.

Поверх теплоизоляции кладется армирующая сетка. Ее использовать желательно, но не обязательно, так как стяжка будет достаточно тонкой и в нее можно добавить микрофибру и пластификатор.

Вернуться к оглавлению

Монтаж электрического теплого пола

Монтаж теплого пола и его закрепление к армирующей сетке может выполняться как при помощи стяжек, так и с помощью крепежных лент. При установке электрического пола в ванной или бане нужно заземлить армирующую сетку под системой и подвести заземление к регулятору. При этом применяется луженный медный провод. Это и является ответом на вопрос о возможности укладки теплого пола в бане. Инфракрасный пол стелется поверх уложенных слоев гидроизоляции и утеплителя. При этом может потребоваться его фиксация специальным скотчем или с помощью специальных ушек на полосе.

Места соединения нагревательного кабеля с проводом питания располагают на расстоянии 15 см от штробы. Соединительные клипсы при этом должны быть утоплены в дальнейшем в стяжку. Места соединения обязательно должны быть отмечены на плане квартиры. Это может потребоваться при ремонте теплого пола. После размещения всех элементов необходимо еще раз проверить сопротивление пола. Если оно отличается от произведенных ранее замеров незначительно, можно начинать испытание нагревательных элементов — включение теплого пола.

По штробе от регулятора спускается гофрированная труба, один конец которой располагается посередине между соседними полосами нагревательного кабеля. Внутрь трубы вставляется термодатчик, при помощи которого можно управлять работой теплого пола. Необходимо проверить, легко ли извлекается датчик и не возникнет ли проблем с его заменой. Если все сделано правильно, систему обесточивают и снимают регулятор до окончания строительно-отделочных работ. После этого формируют стяжку теплого пола. После того как она полностью высохнет, еще раз проверяют работу системы и монтируют напольное покрытие. Если стяжка не требуется, сразу кладется линолеум или ламинат. Электрический теплый пол монтировать проще, чем водяной, чем и объясняется его популярность.
