Укладка профнастила на четырехскатную крышу — пошаговая инструкция по покрытию

Как правильно осуществить самостоятельное покрытие крыши профнастилом и выполнимо ли это?» – эти вопросы возникают у каждого владельца дома, который решает использовать профилированный лист в качестве материала для покрытия крыши своего жилища или хозяйственных построек, особенно если речь идет о четырехскатной крыше.

Для кровли выбирают металлопрофиль марки Н57 или НС35. Н57 профнастил с дополнительным ребром жесткости, так называемый несущий – идеален в качестве кровельного материала, но дороговат. Обычно используют универсальный НС35, он подходит по качеству и более демократичен по стоимости. Можно выбрать обычный оцинкованный лист, а можно с полимерным покрытием, тут уже все зависит от пожеланий и кошелька. Перед тем как покрыть крышу профнастилом, нужно определиться с количеством листов материала, доборными элементами. Если крыша достаточно простая, то можно сделать расчет самому. Скаты крыши представляют собой прямоугольники, равнобедренные трапеции или треугольники, то есть длина ската — это величина от конька до основания, прибавим 5 см и получим длину листа металлопрофиля.
При кровле профнастилом, желательно, чтобы скат накрывался в длину одним листом, так как чем меньше нахлестов, тем надежнее крыша, но если все-таки приходится крыть в несколько рядов, то нужно еще прибавить 20 см на каждый нахлест. Следовательно:

• ДЛИНА ЛИСТА ПРОФЛИСТА = ДЛИНА ската+5 см, если кровля будет крыться в один лист.
• ДЛИНА ЛИСТА ПРОФЛИСТА = ДЛИНА ската+5 см+20 см (на каждый ряд с нахлестом), если крыша будет крыться в несколько горизонтальных рядов.

Количество листов профнастила считается согласно школьному курсу геометрии. Вычисляется площадь каждого ската и делится на рабочую площадь профлиста. ПРИМЕР РАСЧЕТА: Скат представляет собой трапецию. Делаем измерения:
Крышу можно накрыть в 2 ряда по 4,3 м – 20 см уйдет на нахлест, 5 см на свес, и получается рабочая ДЛИНА листа =4,3 м-0,2 м-0,05 м=4,05 м. Для каждого вида металлопрофиля своя рабочая ширина, но в этом примере рассматривается самый распространенный профнастил для кровли НС35. Полезная ширина листа металлопрофиля НС35 равна 1 м, таким образом рабочая площадь листа для такого ската равна 4,05×1=4,05 м2. Считаем количество листов: 128:4,05=31,6, то есть понадобится 32 листа металлопрофиля по 4,3 м. Можно взять и покрыть крышу одним листом длиной 8,15 м, таких листов понадобится 128:8,15=15,7, то есть 16 листов. Но будет ли удобно самому работать с такой длиной… Если крыша «ломанная», со множеством изгибов, нужно сделать развертку всех скатов и посчитать для каждого ската количество листов и сложить их. Также можно обратиться к специалистам, они имеют специальные программы, которые сделают расчет и даже схему лучшей укладки. Есть еще онлайн калькуляторы для расчета количества профнастила, но прежде, чем забивать данные в программу, проверьте правильность их расчета на простом примере, хотя бы на том, что приведен выше. В зависимости от вида крыши приобретаются и доборные элементы, такие как коньки, торцевые, карнизные и стыковые планки, саморезы для их крепления. Саморезы приобретаются из расчета 11 штук на 1м2. Таким образом, перед тем как накрыть крышу профнастилом, нужно провести кропотливую работу по замеру, подсчету всех материалов которые будут использоваться в работе. Следует очень внимательно проработать этот этап, чтобы в дальнейшем не прерывать работу из-за нехватки каких-то деталей .

Стандартный этап. Утепление и пароизоляция

Крыша из профнастила для наших климатических условий обязательно требует утепления. Технология утепления такая же, как и для всех других видов покрытия: минвата между стропилами и слой пароизоляции, слой утепления должен быть минимум 15 см.

Гидробарьер

Для того чтобы уберечь от влаги теплоизоляционный слой и предотвратить протекание кровли проводится укладка гидроизоляционного слоя. Это обязательный этап, пренебрегать им нельзя. Рассмотрим, как правильно крыть крышу гидроизоляцией. Под кровлю профнастилом лучше выбирать современные гидроизоляционные материалы. Широко используются как мембранные, так и полипропиленовые пленки. Технология их укладки очень проста. Если крыша новая, строится с нуля, то, конечно, лучше использовать мембрану. Слой гидроизоляции разматывается поверх основных стропил горизонтальными рядами. Нахлест верхнего ряда на нижний должен составлять 15 см, пленка должна немного, провисать сантиметра на 2 (но должно остаться расстояние между слоем утеплителя и гидроизоляцией около 3 см) и крепится степлером к стропилам, нахлесты нужно проклеить клейкой лентой.
Если планируется просто перекрытие крыши профнастилом, ранее покрытой другим материалом, то никакого смысла использовать мембрану нет. Плотную толстую полиэтиленовую пленку стелят сверху старого изоляционного слоя, например, рубероида. В любом случае крепление гидроизоляции происходит с помощью степлера, а стыки проклеиваются строительным скотчем .

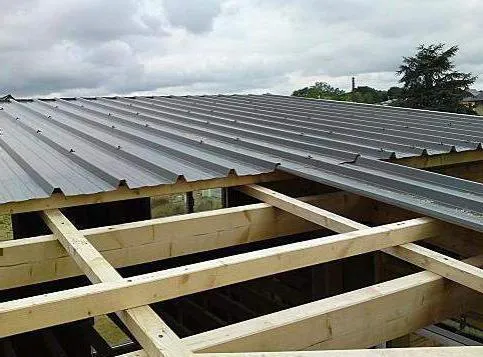

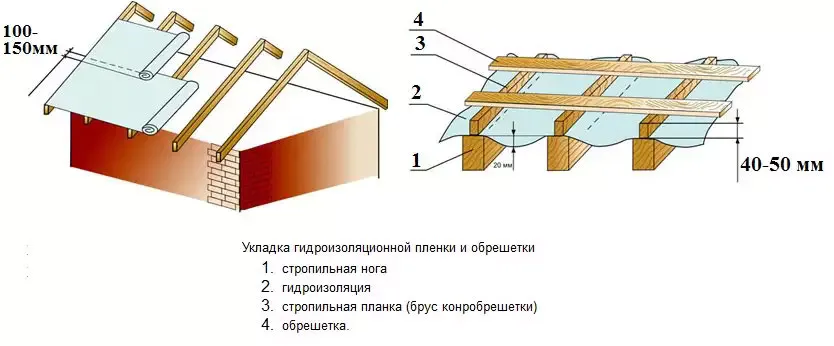

Контробрешетка и обрешетка

После того как гидроизоляционный слой уложен, набивается контробрешетка. Вдоль основных стропил, поверх гидробарьера, набиваются бруски с зазорами в 20 мм. Для контробрешетки обычно используются бруски 25×40 мм. На контробрешетку набивается обрешетка. Для разных видов профнастила, разные виды шага обрешетки, чем тоньше профнастил и меньше угол уклона крыши, тем меньше шаг обрешетки. В этой статье рассматривается как правильно покрыть крышу профнастилом, следовательно рассматривается рекомендуемый правильный вариант для кровли – металлопрофиль НС35. Однако в таблице ниже мы укажем рекомендуемый шаг для разных типов профлиста.

Тип профнастила	Уклон кровли	Толщина профнастила	Шаг обрешетки
С-8	более 15 градусов	0,55 мм	сплошная
П-18; МП-20; П-20; С-20	до 15 градусов	0,7; 0,55 мм	сплошная
более 15 градусов	0,7; 0,55 мм	не более 500 мм
НС-35	до 15 градусов	0,7; 0,55 мм	не более 500 мм
более 15 градусов	0,7; 0,55 мм	не более 1000 мм
С-44	до 15 градусов	0,7; 0,55 мм	не более 500 мм
более 15 градусов	0,7; 0,55 мм	не более 1000 мм
Н-60		0,7; 0,8; 0,9 мм	не более 3000 мм
Н-75	не допускается менее 8 градусов	0,7; 0,8; 0,9 мм	не более 4000 мм

Для обрешётки обычно используют рейки 30×40 мм. Их начинают набивать горизонтальными рядами от карниза к коньку с шагом 500-1000 мм, в зависимости от угла наклона крыши. Сращиваются рейки только на стропилах. Для всех этих работ используются оцинкованные гвозди. Длина гвоздей должна быть в 2 раза больше толщины рейки обрешетки. Желательно на коньке и на карнизном свесе крыши сделать сплошную обрешетку, в местах выхода труб, на ендовах необходимо набить дополнительные бруски, к которым уже потом будут крепиться дополнительные материалы для их оформления. В идеале схема кровли профнастилом в разрезе выглядит вот так:

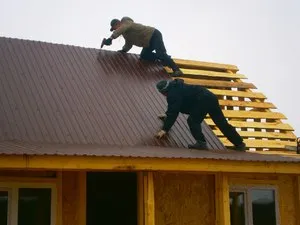

Укладка профилированных листов

Пришло время непосредственного крепления профнастила на крышу. Листы крепятся только специальными кровельными саморезами с резиновой подкладкой около шляпки и сверлом на конце, подходящие по цвету к профлистам. Для крепления используется обычный шуроповерт. Сначала крепится карнизная планка.
Листы поднимаются на крышу по наклонным доскам, чтобы не деформировать их. Первый лист начинают укладывать от нижнего угла крыши, листы тщательно выравниваются относительно карниза. Крепление профнастила к обрешетке производится в нижнюю волну саморезами размером 4,8×35 мм .

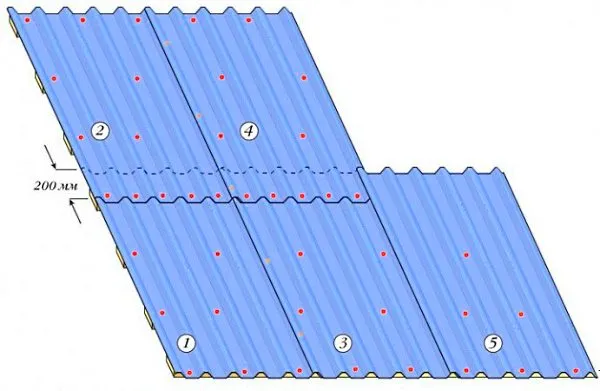

Существует несколько схем укладки профлистов, но правила работы с профлистами всегда одинаковы:

1. Самый нижний ряд (по карнизу) и самый верхний ряд (по коньку) крепится саморезами в каждый прогиб волны.
2. Середину ската крепят через волну в шахматном порядке.
3. Саморезы вкручиваются четко перпендикулярно плоскости листа, перекосы недопустимы.
4. Продольный шаг для крепления листа составляет 1 м.
5. Вертикальные нахлесты между соседними листами составляют 1 волну (для плоской крыши 2 волны).
6. Верхний ряд ложится на нижний ряд с нахлестом 20 см.
7. Линия горизонтального нахлеста крепится саморезами в каждую нижнюю волну.
8. Профлисты по краям крыши крепятся к каждой планке обрешётки.
9. Резка профилированных листов производится или электролобзиком или электроножницами (не болгаркой!).
10. Передвигаться по крыше следует по нижней волне в мягкой обуви.

Так как правильно покрыть крышу профнастилом не так уж и сложно, то крепление листов не должно занять много времени. После того как все листы металлопрофиля будут закреплены, приступают к креплению доборных элементов: коньков, торцевых (ветровых) планок, снегозадержателей. Конек крепится саморезами в каждую вторую верхнюю волну, с нахлестом по бокам в 150-200 мм. Торцевые (ветряные) планки устанавливаются с нахлестом минимум 50 мм.

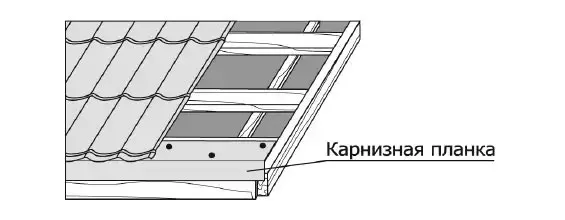

Все доборные элементы крепятся специальными длинными саморезами для металлопрофиля — 4,8×50 (60) мм .

Использование оцинковки для «сложных » моментов

Ендовы очень удобно покрыть обычным оцинкованным железом или крашеным металлом. Для этого обычный лист сгибается под угол ендовы и прибивается к обрешетке, а сверху накладывается профнастил. Для декоративного оформления этого элемента, чтобы закрыть неподходящий по цвету угол сверху можно установить верхнюю планку ендовы, подходящую по цветовой гамме. Для изоляции трубы тоже можно использовать металлический лист согнутый буквой Z, верхний изгиб запиливается на 2 см в трубу, нижний крепится к обрешетке, а сверху укладывается профнастил. Чтобы получить исчерпывающие ответы на вопрос: «Как покрыть крышу профнастилом своими руками» и узнать некоторые хитрости, можно ознакомиться со следующими видеоуроками.

В перечне веских плюсов профилированной кровельной стали вполне обоснованно значится простота укладки. Одним крупным металлическим листом сразу перекрывается значительная площадь. Сокращено количество крепежных операций и мероприятий по выравниванию элементов.

Правда, размеры покрытия нельзя безоговорочно отнести к числу достоинств, например, при обустройстве косых хребтов крыш с четырьмя скатами. Чтобы они не вызывали затруднений, следует знать, как сооружается четырехскатная крыша из профнастила, каким образом на ее плоскости производится правильная укладка.

Профилированная кровельная сталь выпускается в виде гофрированных или волнообразных листов с полимерной защитно-декоративной оболочкой или без нее.

Изготавливается из холоднокатаного металлопроката, оцинкованного горячим методом, что обеспечивает материалу устойчивую сопротивляемость к атмосферным атакам.

В линейках профлиста от разных производителей есть условное деление на несущую, стеновую и кровельную категорию. Однако в обустройстве крыш применяться может любой, приглянувшийся владельцу дома вид, если его не слишком беспокоит разница стоимости несущих и кровельных вариантов. Отметим, что у материала для крыш гофра мельче, вес легче и цена привлекательнее.

Для обустройства крыш профилированным листом выпускают все виды , существенно облегчающих проведение кровельных работ. В пределах продукции от одного изготовителя они абсолютно аналогичны тем, что применяются в укладке металлочерепицы. Т.к. по сути, оба кровельных представителя – это один и тот же материал, отличающийся лишь наличием или отсутствием поперечной профилированной ступеньки.

По аналогии с металлочерепицей вдоль правой или левой кромки панелей профнастила устроен дренажный желоб. Он предназначен для отвода влаги, скопившейся в соединительных швах покрытия. В процессе монтажа крайняя волна с желобом должна оказаться под смежным листом материала, а ее прямая противоположность обязана перекрывать такой же желоб соседнего элемента с другой стороны.

Монтаж покрытия производится с наложением одной или двух гофр укладываемой панели на уже расположенный на скате элемент. Количество перекрываемых продольных углублений зависит от угла наклона ската и несущей способности материала. При подсчете материала для обустройства крыши необходимо учитывать, во сколько гофр рекомендовано выполнить нахлест.

Соединение отдельных панелей в общий крупногабаритный кровельный лист производится в выпуклый выступ короткими саморезами, не углубляющимися в обрешетку. А вот к ней металлическая кровля фиксируется с углублением в деревянные детали через вогнутую часть гофры. Элементы крепления выполняются в тональности, соответствующей окрасу кровельного покрытия, и оснащаются шайбами из эластомера, которые обеспечивают герметичность в точке соединения.

Профлист поставляется на объект необходимой длины, заявленной заказчиком при оформлении покупки. Резка под углом не выполняется поставщиком, она производится перед укладкой на площадке строительства. Для того чтобы не переплачивать за излишки, перед приобретением материала рекомендуется сделать проект крыши или хотя бы вычертить эскиз в масштабе.

Проектирование крыши из профнастила

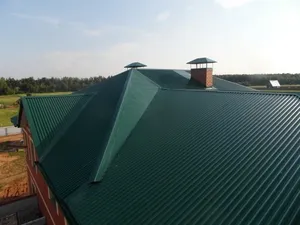

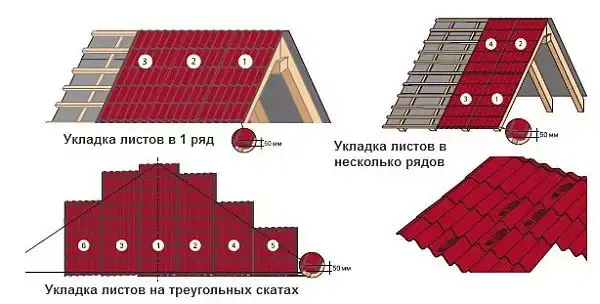

Монтаж профнастила на вальмовые и шатровые четырехскатные крыши производится с существенным отличием от укладки листов на конструкции с двумя скатами. Дело в том, что крупногабаритные элементы покрытия требуют раскроя и устанавливаются в особом порядке:

• Для шатровых . Сначала размечается центральная ось стартового листа и ската по обрешетке. Затем проводится примерка с совмещением осей, во время которой размечаются линии срезов. Все последующие листы примеряются и разрезаются по факту на объекте.
• Для вальмовых . Первый лист устанавливается так, чтобы его край совпадал с крайней гранью правой или левой стойки конькового прогона. У стартового листа нет косых резов, он устанавливается на полную высоту крыши. Раскраиваются только панели, прилегающие к косым вальмовым ребрам.

В обустройстве шатровых конструкций материал для всех четырех скатов раскраивается по одной и той же схеме. У вальмовых крыш кровля на два торцовых ската разрезается и укладывается способом, применяемым в обустройстве шатровых крыш, а на два длинных с частичной прирезкой.

При составлении проекта или эскиза крыши, для расчетов перед покупкой материала и для разработки собственного плана проведения кровельных работ нужно учесть, что:

• Количество листов рассчитывается по ширине основания каждого ската.
• Высота листа определяется по заранее составленной схеме. Расположить его следует так, чтобы он по возможности полностью закрывал вальмовое ребро.
• В расчетах используется не общая, а полезная ширина профнастила при укладке с нахлестом в одну гофру. Если под нахлест пойдут две гофры, расчетная полезная ширина уменьшится еще на одну волну.
• Листы на треугольных скатах раскладываются от центра, на пятиугольных скатах – от крайней точки конькового прогона.
• Оптимальное расположение панелей профнастила сводит к минимуму количество деталей кровли, ширина которых меньше половины листа. Это слишком ослабленные места кровли из-за большого числа точек крепления на единицу площади и швов.

В обязательном порядке высоты профилированных панелей должны быть увеличены на ширину свеса над карнизом. Это нижний край листа шириной 3,5 – 5,0 см, выходящий за пределы лобовой доски.

В период проектирования необходимо определиться с тем, до или после укладки покрытия будут установлены держатели . В первом случае используются так называемые длинные кронштейны, установку которых необходимо провести до проведения монтажных работ. Во втором случае применяются короткие крюки, фиксируемые на лобовой доске, их крепление можно выполнить в любой момент.

Во время самостоятельного проектирования следует решить, нужна ли конструкции система утепления. Устройство теплоизоляции ощутимо влияет на расход материала и конструкцию стропильной системы, потому что кровельный пирог:

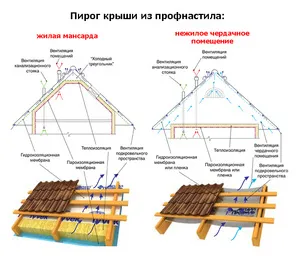

• Холодной крыши включает только один слой. Это гидроизоляция, устраиваемая из классической пленки или антиконденсатного материала с ворсом, впитывающим излишки влаги под кровлей и расстающимся с ними в период проветривания.
• Утепленной крыши включает три слоя: паро-, тепло- и гидроизоляцию. Со стороны эксплуатируемых помещений располагается пароизоляционная пленка, защищающая следующий за ней утеплитель от бытовых испарений. С внешней стороны утеплитель защищен гидроизоляционным ковром.

Кровельный пирог под профлист устраивают с одним или двумя функциональными вентиляционными контурами. Их количество зависит от выбранного для обустройства водоизоляционного материала. Важно помнить, что в качестве гидроизоляции под металлическую кровлю с полимерным покрытием нельзя использовать варианты, содержащие битум.

Первый вентиляционный контур закладывается между утеплителем и гидроизоляционным ковром, если в качестве него используется классический полиэтилен или ворсистый антиконденсатный материал. Если применяется диффузионная мембрана, в формировании вентиляционного канала над ней нет необходимости, т.к. она самопроизвольно выпускает избыток влаги наружу при возникновении напряжения.

Второй вентиляционный контур сооружается между гидроизоляцией и металлической кровлей в обязательном порядке. Независимо от выбранного для ее устройства материала должен быть исключен прямой контакт профнастила с водоотталкивающим ковром во избежание появление сначала конденсата, а затем разъедающих металл очагов ржавчины.

Минимальная величина вентиляционного зазора пропорциональна площади скатов. К примеру, если обустраиваемая площадь равна 50 м², то суммарная площадь вентиляционных каналов для этого ската должна составлять 0,5 м². Последнее значение следует разделить на два, чтобы распределить вентиляционный зазор на зоны притока и оттока. У двускатных крыш эти значения равны, у четырехскатных конструкций некоторая разница устраняется путем установки дополнительного аэратора.

Подготовка стропильной системы

Отметим, что профилированная кровельная сталь укладывается как на деревянные, так и на металлические стропильные конструкции. Устройство металлического каркаса характерно для нежилых объектов, чаще всего хозяйственно-бытового назначения. Каркас может быть сварным или сборно-разборным с болтовыми соединениями. Стропилами служит швеллер или уголок, решетинами – квадратная в сечении труба или П-образный профиль.

Кровлю над жилыми домами непринято сооружать по металлическим стропильным системам. Больше подходит древесина, да и самостоятельным мастерам с ней гораздо легче работать. Потому разбирать мы будем укладку профлиста на деревянное основание, как наиболее распространенный вариант.

Стропильную систему и обрешетку можно обоснованно признать надежным основанием под монтаж профилированных листов, если:

• Шаг установки стропилин не больше предела в 1200 мм. Оптимальный интервал от 600 до 900 мм.
• Стропильные ноги выполнены из бруса сечением 50×100 или 50×150 мм в зависимости от характерной для региона ветровой и снеговой нагрузки.
• Сечение обрешетки подобрано в зависимости от расстояния между стропилинами и крутизны кровли.

Решетины под профнастил устанавливаются с равнозначным шагом. Уменьшают расстояние между ними только в зонах, требующих усиления: по периметру карнизных свесов на ширину 50 – 60 см для последующей установки снегозадержателей, в ендовах, вдоль конькового прогона вальмовой крыши, вокруг кровельных проходов.

Если стропильная система не обладает достаточными параметрами, обеспечивающими надежность основания под укладку профлиста на четырехскатную крышу, ее усиливают посредством увеличения сечения обрешетки или сокращения шага между решетинами.

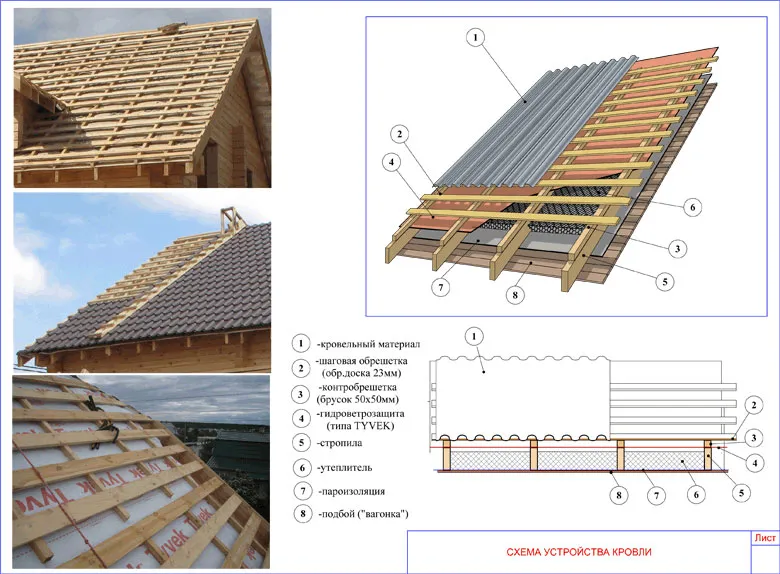

Алгоритм устройства кровельного пирога

Сооружение кровельного пирога производится в традиционном порядке, соблюдаемом при устройстве любых утепленных крыш. Следует помнить, что перед устройством гидроизоляционного ковра по периметру четырехскатной конструкции должен быть установлен капельник – согнутая углом планка из тонколистовой стали, предназначенная для отвода конденсата.

Последовательность действий:

• Устройство пароизоляционной защиты. Рулонный материал крепится степлером к стропилам, между собой скотчем. Раскатывается горизонтальными полосами, укладывается с нахлестом в 10 -15 см. Если запланирована установка обшивки ОСП, фанерой или ГВЛ панелями, поверх пароизоляции по стропилам сооружается обрешетка.
• Укладка утеплителя. В сформированные стропилами ячейки укладывается теплоизоляция из базальтовой или стекловаты. Материал раскраивается так, чтобы ширина теплоизоляционного элемента была примерно на 1 см шире расстояния между стропилинами для укладки его враспор.
• Устройство гидроизоляционного ковра. Водоотталкивающий материал настилается с внешней стороны стропилин горизонтальными полосами, склеиваемыми между собой скотчем. Укладка начинается у карниза, продолжается к вершине или коньковому прогону. К стропилинам временно крепится степлером, затем фиксируется решетинами.

На вальмовые и изоляционные пленки укладываются с перехлестом через косой хребет в 15 – 20 см. Вдоль линии конькового хребта вальмовой крыши изоляционные прослойки должны иметь разрыв. По косым ребрам разрыв не устраивают.

Если толщина утепляющего слоя равна ширине стропильной ноги, рекомендуется в качестве гидроизоляции применять супердиффузионную полимерную мембрану. Она не требует формирования вентиляционного зазора между собой и утеплителем, т.к. способна избавить материал от конденсата.

При использовании классической или антиконденсатной ворсистой гидроизоляции зазор между ней и теплоизоляцией должен быть. Ширина канала 3 – 5 см. Формируется он посредством устройства обрешетки из бруска с равнозначным размером одной или обеих сторон, прикрепленного к стропильным ногам с внешней стороны. Тогда поверх него стелют гидроизоляцию и вновь монтируют обрешетку, для создания зазора второго уровня – между покрытием и водоизоляционным ковром.

Не тратить силы в придачу со временем на устройство вентиляционного канала можно в случае, если толщина теплоизоляции меньше ширины стропильной ноги минимум на 3 см.

Сооружение кровельного пирога конструкции без утепления проводится намного проще и значительно быстрее. Все действия состоят в укладке на стропила гидроизоляции и установке поверх нее дистанционного бруска обрешетки. После чего остается лишь установить карнизные планки, затем накрыть профнастилом плоскости четырехскатной крыши, грамотно закрепить их, зафиксировать коньковые элементы.

Разметка и резка металлического покрытия

Для разметки обрезки панелей под углом рекомендовано запастись несложным самодельным устройством, которое от народных умельцев получило название «черток». Для его производства потребуются четыре отрезка доски 25×100 мм или подходящего по размеру бруска. Две заготовки будут длиной приблизительно по 1,1 – 1,2 м. Вторая пара может быть аналогичной длины или слегка больше.

Процесс изготовления элементарного приспособления для разметки:

• На рабочем столе или свободной ровной площадке раскладываем заготовленные обрезки доски в форме прямоугольника или квадрата. Естественно, они расположатся двумя параллельными парами.
• Между левыми или правыми ребрами горизонтальных элементов сооружаемого устройства формируем расстояние, равное рабочей ширине панели кровельного покрытия. Чаще всего это 1,1 м.
• Проверяем попарную параллельность деталей будущего устройства. После проверки скрепляем их шарнирными соединениями так, чтобы они могли смещаться относительно друг дружки параллельными парами.

Для разметки с помощью «чертка» к установленному и закрепленному на кровле листу прикладываем размечаемую панель. Самодельный инструмент устанавливаем на косое ребро вальмы, чтобы он обозначил линию предстоящего реза. Размечаем панель, переносим ее в удобное для раскроя место и разрезаем.

Профлист можно раскраивать острой дисковой пилой, в технические возможности которой заложена функция резки тонколистовой стали. При небольших объемах работ для удаления излишков материала подойдет электролобзик или кровельные ножницы. Пользоваться болгаркой в раскрое металлической кровли недопустимо.

Во время проведения работ по раскрою покрытия с полимерной оболочкой необходимо следить, чтобы она не была повреждена мелкими стружками. При выявлении царапин или порезов покрытия их необходимо покрыть ремонтной краской.

Мелкие острые частички разрезаемого материала перед монтажом необходимо аккуратно смести с панели мягкой щеткой. Стойкие загрязнения следует вычистить с применением мыльного раствора. Обрезанные края листов, хотя бы со стороны примыкания к вальмовым и коньковым ребрам, рекомендовано обработать лаком или ремонтным составом.

Укладка профлиста на вальмовый скат

Крепление профилированной жести к треугольной плоскости сопровождается примеркой и раскроем каждого листа. Перед их установкой периметр крыши оснащается карнизной планкой, монтируемой к обрешетке.

Работы по разметке панелей проводятся в строго определенной последовательности:

• На первом листе отмечаем его центральную ось, на мауэрлате ската – его середину.
• Устанавливаем первый лист, совмещая отмеченные центры его и мауэрлата, проверяем горизонтальность нижней грани панели.
• Закрепляем первый лист одним саморезом в вершине.
• Устанавливаем смежные панели, одна из которых накладывается на край листа с капиллярной канавкой, вторая подсовывается под него с противоположной стороны.
• Выравниваем блок из трех панелей относительно горизонта и между собой.
• Временно фиксируем каждый из вновь установленных листов одним саморезом вверху, старясь расположить крепеж за пределами требующейся в укладке части.
• Отмечаем линии раскроя.

Завершив разметку, снимаем временный крепеж и отрезаем от панелей излишки материала. Затем возвращаем их на место, устанавливаем по вышеописанной схеме, снова крепим лишь в вершине центрального листа и выравниваем блок перед окончательной фиксацией.

Первым делом листы скрепляются в единое кровельное полотно по наложенной на нижний элемент гофре саморезами 4,8×19 мм, вкрученными через каждые 50 см. После соединения блок снова выравнивается относительно горизонта и кромки карниза и крепится уже к решетинам. Для этого применяются саморезы 4,8×38 мм, которые устанавливают в углубление профиля в каждую вторую выемку.

Крепление к карнизной решетине производится в каждое профильное углубление, в середине листа крепеж распределяется равномерно так, чтобы на 1 м² покрытия пришлось 5 точек крепления.

В завершении работ по укладке листового покрытия производится монтаж коньковых элементов с предварительной укладкой уплотнителя вдоль кромок доборов. В обустройстве трапециевидных скатов первыми устанавливаются планки на вальмовые ребра снизу вверх, затем на коньковый хребет монтируется планка с заглушками.

Видео о принципах укладки профнастила

Последовательность работ по укладки профнастила на крышу:

Ролик об первом опыте в самостоятельной укладке профнастила:

Народные хитрости в устройстве крыш из профлиста:

Чтобы результат непростых работ не разочаровал и не потребовал внушительных вложений на переделку, нужно знать, как профнастилом правильно покрыть архитектурно сложный объект – четырехскатную крышу. Представленный нами материал окажет действенную помощь самостоятельным кровельщикам. Соблюдение описанных правил гарантирует успех.

Профлист фактически является универсальным строительным материалом. Он широко применяется для реализации самых различных идей. В настоящее время очень часто встречаются привлекательные и нарядные крыши, которые покрыты ярким профлистом.

Общие сведения

В большинстве случаев можно увидеть однотонные перекрытия. Однако также встречаются геометрические узоры в виде прямоугольников и полос. Благодаря этому кровли домов имеют свой особый стиль. Некоторые домовладельцы задаются вопросом: каким образом покрыть крышу профлистом своими руками? Кроме того, многие не знают, как нужно ухаживать за ним. В данном случае рекомендуется ознакомиться со всеми нюансами, свойственными данному материалу. После этого появится возможность работать с ним самостоятельно.

Явные преимущества

Укладка профлиста на крышу имеет свои особенности. Перед его установкой следует ознакомиться с преимуществами данного материала. Многим хотелось бы провести все работы самостоятельно. Это неудивительно, так как в настоящее время наем профессиональной бригады рабочих обходится достаточно дорого. В данном случае можно обойтись и без этого. настеленная, — вполне выполнимая задача. В этом и заключается главное преимущество данного материала.

Дополнительная информация

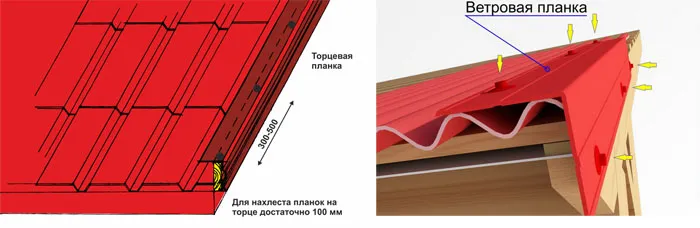

Торцевой элемент

Длина планки около двух метров. Рекомендуемый нахлест материала — 50-100 мм. Сам монтаж следует начинать со стороны отвеса. Далее нужно двигаться по направлению к коньку кровли. Возле него требуется срезать излишки. Должна быть накрыта (не менее одной волны профнастила) вся торцевая планка. Далее будет необходимо прикрепить ее к соответствующей доске, а также в гребень. Рекомендуемый шаг — 1 метр.

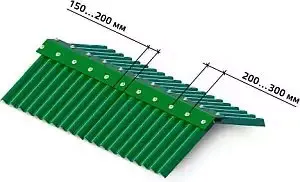

Коньковая планка

В данном случае используются специализированные гладкие элементы. Согласно рекомендациям специалистов, под профлист следует укладывать уплотнители. Они должны быть с мелкой гофрой либо повторять профиль самой кровли. Рекомендуемая длина нахлеста — от 100 мм. Со стороны листа нужно закрепить планку с помощью саморезов. Рекомендуемый шаг — 400 мм. Каждое крепление, сделанное самостоятельно, должно оказаться под обшивкой или в штробе. В данном случае коньковый уплотнитель используется для защиты. Боковое примыкание обустраивается несколько иначе. Для этих целей потребуется продольный уплотнитель. Его можно не использовать на крутых скатах.

Проходные элементы

Каждая выводная труба состоит из двух частей: верхней и нижней. Последняя выбирается в соответствии с профилем крыши. Снегоупор рекомендуется устанавливать сразу же. Рекомендуемый диаметр трубы — 100 мм. Вентиляционные элементы нуждаются в утеплении. Вот как крыть крышу профлистом.

Некоторые правила ухода

В принципе, данный процесс также не отличается особой сложностью. Для того чтобы такая крыша очистилась, будет вполне достаточно обыкновенного дождя. Тем не менее, вода неспособна унести с собой ветки, листья и другой мусор. По этой причине рекомендуется проводить регулярную чистку поверхности. Это нужно делать каждый год. Водосточные системы тоже нуждаются в регулярной очистке. Это также касается и разжелобков. Часто встречаются сильно загрязненные места. Их можно вымыть с помощью мягкой щетки. Также это можно сделать водой из шланга. Рекомендуемое давление — до 50 бар. Бывает, что грязь сильно въедается в крышу. В этом случае нужно применить специальные средства, которые предназначены для очистки окрашенных поверхностей. Существует простой алгоритм действий. Вначале нужно нанести средство на поверхность. Для лучшего воздействия ему понадобится несколько минут. Далее средство смывается при помощи чистой воды. Сложные пятна должны быть очищены ветошью. Она предварительно вымачивается в растворителе. Затем крышу необходимо ополоснуть водой. Крайне не рекомендуется производить очистку кровли теми средствами, которые для этого не предназначены. Дело в том, что при подобном воздействии может быть поврежден лист или поверхность полимера. Лед и снег удаляются самостоятельно. Для этого можно использовать деревянные или пластмассовые лопатки. В этом деле требуется соблюдать аккуратность. В противном случае появления царапин не избежать.

Создание кровли всегда сопряжено с массой различных нюансов, требующих внимания. Допущенные при проектировании и монтаже ошибки всегда становятся причиной преждевременного разрушения крыши, поэтому их стоит избегать, заранее продумывая все этапы проведения строительных работ.

Одной из проблем является выбор и укладка кровельного материала. В последние годы для кровли крыши все активнее используется профнастил, важнейшим преимуществом которого по сравнению с другими кровельными покрытиями является простота монтажа, позволяющая выполнить все необходимые работы самостоятельно. О том, как самому перекрыть крышу профнастилом, и пойдет речь в этой статье.

Характеристики профнастила

Профнастил представляет собой листовой материал из стали с цинковым покрытием. Листы нередко имеют полимерное покрытие, придающие материалу дополнительную защиту от внешних факторов. Характерной особенностью профнастила является наличие профиля, за счет которого листы приобретают большую жесткость. Поскольку жесткость материала достигается без увеличения его веса, то в конечном итоге получается разгрузить всю кровельную конструкцию.

Перекрытие крыши профнастилом выполняется в несколько этапов, идущих в такой последовательности:

• Выбор подходящего материала;
• Проведение замеров;
• Транспортировка;
• Подготовка инструментов;
• Подготовительные кровельные работы;
• Непосредственный монтаж покрытия.

Выбор материала

Есть несколько параметров, которые необходимо внимательно изучить при выборе профилированных листов для кровли:

1. Маркировка . Существует несколько видов профильных листов, но для крыши лучше всего подходят изделия с маркировкой Н, которые изначально были разработаны как кровельное покрытие. Выбирая конкретную марку, нужно обязательно обращать внимание на высоту волны, которая должна быть не менее 20 мм, и полезную ширину листа. Можно воспользоваться общим правилом: при увеличенном наклоне крыши стоит подбирать более низкую марку профнастила. Не будет лишним при покупке материала изучить сертификат качества.
2. Наличие дефектов и повреждений . Разумеется, использовать поврежденный или деформированный профнастил для крыши не стоит. На поверхности профиля не должно быть трещин, шероховатостей или прочих изъянов, а покрытие должно быть целостным. Если лист слишком легко гнется или ломается при малейшем изгибе, то использовать его настоятельно не рекомендуется. Кроме того, действительно качественный профнастил после выгибания самостоятельно возвращается в исходное состояние.
3. Стоимость . Данный параметр особенно актуален при ограниченном бюджете, выделенном на строительство. На стоимость влияет толщина изделий и вид покрытия. У разных производителей может быть совершенно одинаковый профнастил, поэтому стоит изучить рынок и выбрать наиболее подходящий вариант.
4. Вид покрытия . Для защиты профнастила от коррозионного воздействия обычно используется цинковое покрытие. Толщина защитного слоя варьируется, поэтому нужно подбирать материал с учетом условий эксплуатации. Кроме того, большинство профилированных листов имеют еще и полимерное покрытие, обеспечивающее дополнительную защиту и повышающее визуальные качества материала. Стоит заметить, что профнастил используется не только для кровли. К примеру, достаточно часто делают межэтажное перекрытие по профлисту , что позволяет быстро выполнять такие работы.

Выполнение замеров своими руками

Перед тем, как перекрыть старую крышу профнастилом, необходимо провести ряд измерительных операций:

• Нужно обязательно измерить все элементы кровельной конструкции и подогнать их до необходимых размеров;
• Скатам крыши уделяется особое внимание, что связано с возможным изменением размеров конструкции при монтаже стропильного каркаса;
• Расхождение длин диагоналей кровельных скатов не может превышать 2 см, иначе придется переделывать опорную конструкцию;
• Скаты крыши не должны иметь высотных перепадов свыше 5 мм на 5 м длины.

Транспортировка профнастила

Профильные листы, несмотря на высокие показатели механической прочности, при неправильной транспортировке вполне могут деформироваться и прийти в негодность, поэтому необходимо следовать таким рекомендациям:

• Для перевозки профнастила требуется твердое и прочное основание, длина которого превышает длину листов;
• Листы необходимо жестко закрепить, чтобы они не терлись и не перемещались при транспортировке;
• Погружать и выгружать материал нужно как минимум вдвоем, поскольку тащить или изгибать профлисты нельзя;
• Поднимать листы непосредственно на крышу можно только по одному, используя протянутые деревянные лаги.

Инструменты для перекрытия крыши

Для того, чтобы осуществить перекрытие кровли профнастилом, требуется следующий набор инструментов:

• Ножницы (для тонкого профлиста подойдут высечные или рычажные ножницы, а для изделий толщиной около 1 мм лучше всего взять устройство с электрическим приводом);
• Дрель;
• Инструмент для нанесения герметика;
• Заклепочные клещи;
• Нож для нарезки теплоизоляционного материала;
• Строительный степлер;
• Шаблон для монтажа обрешетки;
• Кусачки;
• Шуруповерт;
• Маркер;
• Рулетка и уровень;
• Молоток;
• Шнурок.

Подготовительные работы

Весь этап подготовки сводится к обустройству стропильного каркаса и обрешетки – обязательных элементов, входящих в состав любой кровельной конструкции. Помимо опорной функции, эти элементы равномерно распределяют вес крыши и позволяют ей выдерживать определенные условия эксплуатации.

Правильно спроектированная и собранная обрешетка существенно упрощает перекрытие кровли профлистом – он крепится непосредственно к ее элементам. Наличие полноценной обрешетки еще и обеспечивает вентиляцию кровельного пирога, что снижает воздействие влаги на конструкцию.

Технология монтажа профнастила — как самому перекрыть

Перед тем, как провести перекрытие крыши профнастилом своими руками, необходимо определить величину нахлеста листов, который определяется в зависимости от наклона скатов:

• При наклоне скатов менее 15 градусов минимальная величина нахлеста составляет 20 см;
• Если угол наклона находится в пределах 15-30 градусов, то нахлест должен составлять от 15 до 20 см;
• При наклоне кровли свыше 30 градусов перекрытие листов профнастила можно уменьшить до 10-15 см.

Когда все этапы подготовки завершены, можно приступать к перекрытию крыши профнастилом, для чего используется следующий алгоритм:

1. При помощи шуруповерта и саморезов профнастил крепится к обрешетке. Крепления нужно выполнять в местах волнового изгиба. Чтобы крепление было надежным, нужно подбирать оцинкованные саморезы с резиновым уплотнением. Расход креплений обычно составляет около 6-8 единиц на квадратный метр.
2. В верхней и нижней части скатов саморезы вкручиваются в нижнюю волну листов, а все остальные листы крепятся к каждой доске обрешетки. Между собой листы профнастила соединяются в верхнем изгибе с шагом крепления около 50 см.
3. Последний лист, расположенный со стороны фронтона, обычно укладывается с большим нахлестом или подрезается до необходимой величины. Торцевая планка должна устанавливаться с нахлестом не менее 5 см, а ее крепления должны располагаться с шагом 30 см таким образом, чтобы элемент накрывал первую волну листа.
4. Также нужно заблаговременно установить доску карнизного свеса. Она устанавливается с нахлестом около 10 см. Шаг креплений карниза – 30 см.
5. Для обустройства внутренних стыков нужно использовать профнастил, имеющий гладкую поверхность. Кровля под стыком должна накрываться максимально прочным материалом. Пространство между краем листа профнастила и внутренним стыком обязательно заполняется уплотнителем. На вершине волны стык соединяется гвоздями, а на изгибах саморезами. Шаг крепления составляет 30 см. Торец профлиста укладывается под коньковую планку, а оставшиеся щели и зазоры тщательно уплотняются.
6. Последний этап работы – установка коньковой планки, элементы которой устанавливаются с 10-см нахлестом и фиксируются через каждые 30 см саморезами.

На этом монтаж кровельного покрытия завершен.

Заключение

В данной статье был рассмотрен вопрос о том, как перекрыть крышу профнастилом своими руками. Эта работа не отличается сложностью, если подойти к ней с умом и грамотно выполнить каждый этап обустройства крыши.

Прочную качественную кровлю из профнастила можно довольно легко соорудить самостоятельно. Важно при этом только знать, что собой представляет устройство кровли из профлиста, а также как крепить эти листы к обрешётке, как защищать внутреннее подкровельное пространство от влаги. Особое внимание также надо уделить доборным элементам, которые надо использовать с полным соблюдением технологии.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах» .

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать .

Мастер-класс монтажа кровли из металлопрофиля:

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала .

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

Пошаговый монтаж гидроизоляции под профнастил:

Порядок укладки листов

Большинство кровельщиков монтаж профлиста делают следующим образом: начинают с нижнего ряда, укладывают сначала четыре листа, и каждый из них фиксируется только по одному саморезу, расположенному в центре. После этого соединяются между собой листы саморезами 4,8×19 мм, которые должны устанавливаться с шагом 50 см. После этого надо проверить, насколько металлические листы получились выровнены по свесу кровли, а затем окончательно зафиксировать кровельный материал.

Если вы устанавливаете кровлю впервые , во избежание перекоса профлисты надо прикрепить в следующем порядке:

К основанию кровли профнастил необходимо монтировать так, чтобы вынос края был 4 см от карниза. Это надо делать для того, чтобы на коньках оставить щель оптимального размера, и чтобы вентиляция кровли не нарушалась.

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

• Высокую прочность соединения.
• Полную водонепроницаемость материала.
• Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе — у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство .

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

Необходимые инструменты

Стоит заметить, что монтаж профнастила на крышу является действительно доступным даже малоопытному в строительстве человеку. Конечно, имеются такие материалы для кровли, правильно уложить которые смогут только лишь опытные профессионалы. Но если рассматривать случай современного профнастила, то здесь сможет каждый справиться с монтажом самостоятельно.

Благодаря большой длине профнастила скаты крыши перекрываются без каких-либо дополнительных поперечных стыков, а этот материал легко поддается корректировке и резке. Из инструментов для монтажа понадобятся следующие:

Укладывать профиль можно на скаты почти любых углов наклона, при этом необходимо только лишь правильно рассчитать величину поперечного нахлёст:

• 100−150 — мм при больших углах.
• 200 мм — для уклона от 14 градусов.
• 150−200 — мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Сама по себе технология кровли металлопрофилем является не такой сложной. Важным здесь считается не повредить кровельное покрытие во время монтажных работ. На первый взгляд этот материал выглядит довольно прочным и жестким, но во время работы с ним всё равно нужна осторожность:

Ухаживать за такой кровлей будет весьма просто: дождь сам по себе смывает всю грязь с поверхности, а вам необходимо лишь один раз в год почистить водосточные системы и разжелобки от забившихся опавших листьев.

Как правильно измерить Четырехскатную крышу?

Измерение четырехскатной крыши может быть сложным процессом, но с правильным подходом и инструментами это можно сделать. Вот некоторые шаги, которые помогут вам измерить четырехскатную крышу:

1. Подготовьте необходимые инструменты, такие как лазерный дальномер, рулетку, угольник и карандаш.
2. Измерьте длину и ширину крыши с помощью лазерного дальномера или рулетки. Запишите эти данные на бумаге.
3. Измерьте высоту крыши с помощью лестницы и угольника. Установите угольник на одном конце крыши и укажите на нем 90 градусов. Поднимайтесь по лестнице вверх, пока не сможете установить угольник на противоположном конце крыши и убедиться, что он все еще указывает на 90 градусов. Измерьте расстояние между угольником и крышей. Запишите эти данные на бумаге.
4. Измерьте длину и ширину каждой из четырех частей крыши. Используйте лазерный дальномер или рулетку, чтобы измерить каждый край крыши. Запишите эти данные на бумаге.
5. Посчитайте площадь крыши, используя формулу площади прямоугольника для каждой из четырех частей крыши и сложив их. Формула площади прямоугольника: S = a × b, где S — площадь, а и b — длина и ширина прямоугольника соответственно.
6. Проверьте правильность измерений, перепроверив каждое из них несколько раз.

Важно помнить, что измерение крыши может быть опасным процессом, особенно если вы пользуетесь лестницей. Поэтому всегда используйте правильное оборудование и принимайте меры безопасности. Если у вас есть сомнения, лучше обратитесь к специалистам.

Видео. Монтаж кровли из профнастила. Инструкция по монтажу профнастила на крышу
