Уплотнение грунта с использованием втрамбованного щебня

От автора:

Приветствую вас, уважаемые читатели! Как в прошлом, так и в настоящее время невозможно представить строительство без использования щебня – это весьма сложно. Этот материал широко применяется в ландшафтном дизайне, при выполнении строительных работ и даже при уплотнении грунта на автомобильных дорогах.

Как видим, спектр его применения очень широк. Можно ли произвести уплотнение грунта щебнем самостоятельно, не нанимая бригаду рабочих? Вполне, и мы сегодня постараемся разобраться в нюансах выбора щебня и подобрать метод уплотнения.

Воспользовавшись нашими рекомендациями и современными средствами утрамбовывания, вы сможете легко добиться достойного качества покрытия!

Причины уплотнения грунта щебнем

Из щебня создают своеобразную подушку, роль ее следующая:

• создание ровной базовой поверхности для проведения последующих работ;
• укрепление слабых грунтов;
• предотвращение попадания влаги в строение;
• обеспечение устойчивости под сильными нагрузками.

Качество готовой базовой «подушки» очень сильно зависит от характеристик самого щебня. Естественно, по внешнему виду определить эти показатели очень проблематично, обычно их указывают в прилагаемых к материалу документах.

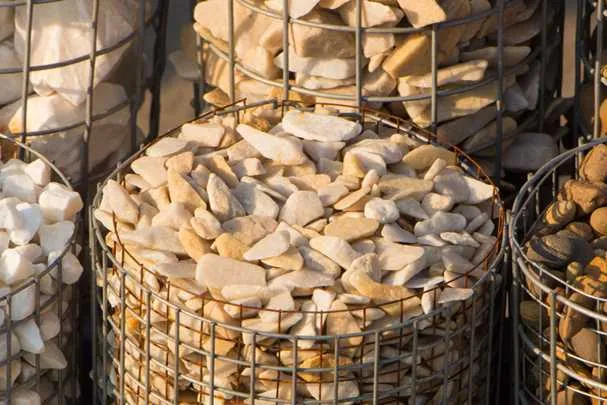

Виды щебня

Материал этот получают путем дробления огромных валунов на специальном оборудовании, условно его можно разделить на следующие виды:

• гранитный — очень крепкий материал, выдерживает разнонаправленные нагрузки, поэтому спектр его применения очень широк;
• известняковый — также очень твердый материал, не сильно отличающийся от гранитного, замечательно годится для строительства жилья, однако цена его намного ниже;
• шлаковый — этот материал является отходом металлургического производства, цена его намного ниже вышеперечисленных материалов, однако присутствие вредных составляющих ограничивает круг его использования;
• вторичный — данный материал точно нельзя использовать во всех работах, ведь его изготавливают из обломков бетона, кирпича и т.п.

Прежде чем приобрести щебень, обратите внимание на содержание элементов пластинчатой формы в общей массе, большое их количество очень сильно уменьшает прочность готовой конструкции. Параметр этот называется лещадность — чем он ниже, тем лучше.

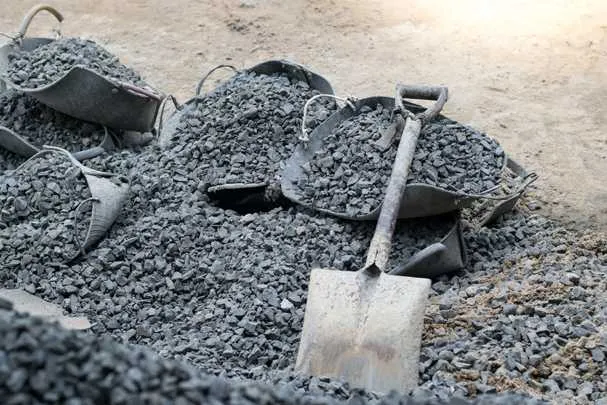

Фракции и назначение щебня

От фракции щебня и коэффициента уплотнения зависит область применения в строительстве и ландшафтном дизайне. Для этого советуем воспользоваться утвержденными стандартами, в ГОСТе 8267-93 вы сможете найти конкретные маркировки и цифры, они помогут вам определиться с покупкой щебня.

Подбор щебня для различных видов работ:

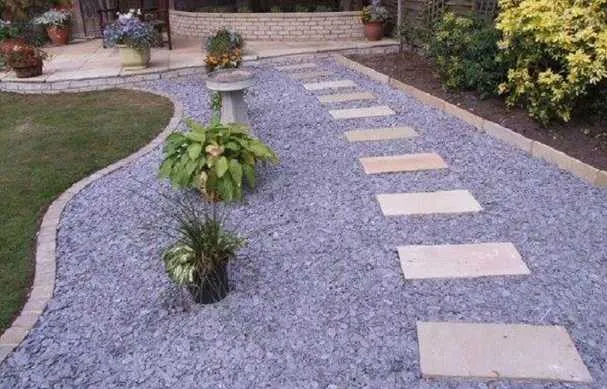

• мелкий — подойдет для создания декоративных элементов в ландшафтном дизайне, обустройстве дворовых и садовых дорожек;
• средний (от 20 до 40 мм) — можно использовать для отсыпки подушки под фундамент, добавлять в бетонные смеси и при создании железобетонных изделий;
• крупный (от 40 до 70 мм) — станет отличной базой для площадок на «текучем» грунте и для строительства дорожного покрытия, мостов и других конструкций, требующих прочного и плотного основания, выдерживающих большие нагрузки и сильные механические воздействия.

Для чего выполняется уплотнение щебнем

Многие новички в строительстве считают, что достаточно этот крепкий по своим характеристикам материал рассыпать и разровнять, и можно начинать следующий этап строительства. Это не так, и вот почему:

• полученный дроблением щебень имеет самую разнообразную форму, поэтому не утрамбованный материал будет иметь между элементами пустоты, которые значительно снизят надежность основания под нагрузкой;
• исчезновение пустот под воздействием уплотнения позволяет создать дополнительный запас прочности, заполнение пространства между элементами образовывает монолитное основание;
• толщина утрамбованного слоя должна быть от 0,05 до 0,25 м, в зависимости от рассчитываемой на него нагрузки — движущиеся автомобили, масса зданий или вес пешеходов.

Методы уплотнения

Существующие технологии уплотнения грунта основаны на удалении воздуха из насыпанного материала механическими устройствами.

Можно выделить такие способы уплотнения: трамбование, вибротрамбование, укатка, вибрирование, комбинированный — применение нескольких методов.

Прежде чем приступить к уплотнению грунта, необходимо сделать его анализ, определить уровень грунтовых вод, провести исследования почвы. От этого будет зависеть конечный результат, ведь может произойти проседание в самых непредсказуемых местах.

Важно: если речь идет о постройке фундамента, не пренебрегайте лабораторными исследованиями и рекомендациями специалиста. Данная информация важна не только для построения надежной, прочной постройки, но и обеспечит безопасность всем, кто будет жить в доме.

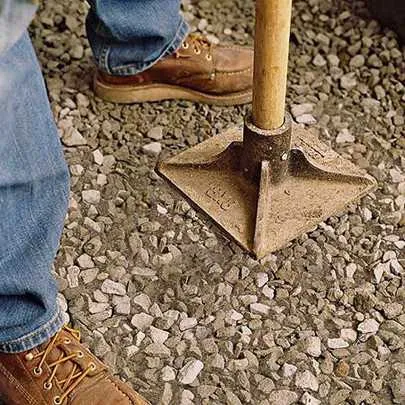

Способы ручного уплотнения

Если у вас нет вибрационной установки, то народные умельцы всегда готовы прийти на помощь и поделиться информацией, как изготовить трамбовку собственноручно. Мы тоже готовы поделиться советом, однако при таком уплотнении необходимо будет приложить немало физической силы, советуем все-таки применять мускульную силу при небольших объемах работ.

Есть огромное количество типов этого приспособления, самым простым вариантом может послужить деревянный брус с большим сечением. Длина бруса зависит от индивидуальных параметров работника, обычно рассчитывают от земли и до груди.

Нижний край трамбовки подбивают металлическим листом, а сверху крепят деревянные или металлические ручки. Способ работы этим нехитрым устройством совсем простой.

Трамбовка поднимается за ручки на максимально возможную высоту и с усилием ударяется об уплотняемый материал. Действие необходимо повторять несколько раз на одном месте для достижения требуемого результата.

Если вдруг у вас имеется массивный кусок металла, то при закреплении его на более тонком бруске с ручками трамбовка получится значительно легче. Выполнять работу станет намного удобнее.

Естественно, более надежной конструкцией обладает приспособление, которое сделано полностью из металла, однако в этом случае придется использовать плотные перчатки, чтобы погасить чрезмерную вибрацию.

Источник: strport.ru

Механические средства утрамбовывания

При значительных площадях, требующих уплотнения, без механизации процесса не обойтись. Поэтому для такого случая имеются специализированные устройства — виброплиты или вибротрамбовки. Они значительно облегчают работу, к тому же, позволяют трамбовать в труднодоступных местах, например, расположенных рядом с постройками участках.

Уплотнение происходит из-за вибрации плиты. Этот эффект оказывают передают эксцентриковые механизмы. Установка очень надежная, мобильная и простая в эксплуатации. Для домашних нужд достаточно виброплиты весом 60–120 кг.

Устанавливаться может на устройство как двигатель внутреннего сгорания, так и электрический. Оборудование с электрическим двигателем немного меньше по массе и широко представлено в специализированных магазинах, также можно приобрести его с рук. Если же в дальнейшем оно вам не пригодится, всегда можно арендовать на время.

Важно: естественно, приступать к работам с этим оборудованием без изучения инструкции запрещается.

Расчет количества материала

Многие мастера сталкивались с проблемой переизбытка или недостачи строительного материала. Согласитесь, неприятны обе ситуации, поэтому знать, какой расход щебня понадобится — очень важный аспект.

Итак, для расчета нам понадобятся следующие параметры:

• толщина базового основания после утрамбовывания, зачастую берется 0,2–0,25 м;
• коэффициент уплотнения — 1,3. Этот параметр соответствует для большинства материалов, которые были уплотнены с помощью механических устройств;
• удельная масса строительного материала, этот параметр обычно указан в сопроводительной документации, для щебня это 1,5 т/м 3 .

Теперь можно произвести расчет необходимого количества щебня для засыпки 1 м 2 поверхности толщиной 0,25 м: 0,25×1,3×1,5=0,49 т. Округление лучше произвести в большую сторону.

Источник: sunway-online.ru

Технология уплотнения грунта связана с большим количеством тонкостей, как вы уже заметили, поэтому не пренебрегайте советами и рекомендациями специалистов. Только тогда вы сможете добиться достойного качества работ. До новых встреч на страницах нашего сайта!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования.
Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна? Расскажите друзьям

Уплотнение грунта: щебнем

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 11-01-001-02

Наименование	Единица измерения
Уплотнение грунта: щебнем	100 м2 площади уплотнения
Состав работ
01. Планировка основания. 02. Поливка грунта водой. 03. Раскидывание, разравнивание и вдавливание гравия или щебня в грунт.

Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

№	Наименование	Ед. Изм.	Трудозатраты
1	Затраты труда рабочих-строителей Разряд 2,8	чел.-ч	7,7
2	Затраты труда машинистов (справочно, входит в стоимость ЭМ)	чел.-ч	0,88
Итого по трудозатратам рабочих	чел.-ч	7,7
Оплата труда рабочих = 7,7 x 8,38	Руб.	64,53
Оплата труда машинистов = 9,24 (для начисления накладных и прибыли)	Руб.	9,24

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед. Руб.	Всего Руб.
1	Автопогрузчики 5 т	маш.-ч	0,33	89,99	29,70
2	Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа(7 ат), производительность 5 м3/мин	маш.-ч	0,46	46,00
3	Катки дорожные самоходные гладкие 5 т	маш.-ч	0,09	10,09
4	Трамбовки пневматические при работе от передвижных компрессорных станций	маш.-ч	0,93	0,55	0,51
Итого	Руб.	86,31

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед. Руб.	Всего Руб.
1	Щебень из природного камня для строительных работ фракции 40-70 мм	м3	5,1		0,00
2	Вода	м3	0,22	2,44	0,54
Итого	Руб.	0,54

ИТОГО ПО РЕСУРСАМ: 86,84 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 151,37 Руб.

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Сравните значение расценки со значением ФЕР 11-01-001-02

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах. При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения щебня.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

• мелкий – 5-20 мм;

• среднем мелкий – 5-40 мм;

• средний – 20-40 мм;

• крупный – 40-70 мм.

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:

• приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

• добавляется в строительные смеси.

На основании чего выбирать относительное уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

• средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
• лещадность для прогнозирования плоскости щебня;
• фракционная сортировка, меньше размер зерна – больше плотность;
• устойчивость материала к морозам, зависит от породы;
• радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.

Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Читайте также материал про плотность гравия.

Известняковый вариант – это остатки осадочной горной породы.

Материал является одним из достаточно дешевых вариантов, так как приготовляется из известняка, но и качественные характеристики невысокие.

Вторичный щебень – это отходы от строительных работ, то есть остатки асфальта, кирпича, бетона и т.д.

Естественно, что такой щебень самый дешевый, а часто его можно достать бесплатно.

Качественные параметры значительно ниже остальных групп, поэтому используется только в сооружениях, которые не предоставляют высоких требований к прочности.

Более подробно о характеристиках щебня смотрите на видео:

Зачем знать коэффициент уплотнения по ГОСТу

Коэффициент уплотнения регулируется СНИП, а также ГОСТ, где указывается соответствующие, рекомендуемые параметры плотности.

Благодаря значениям можно определить насколько можно уплотнить щебень, то есть уменьшить физический объем материала.

При этом трамбовка происходит намеренно (например, виброплитой) и ненамеренно (при перевозке). Преимущественно значение колеблется в пределах 1,05-1,52.

Нормативные документы указывают коэффициент уплотнения песка, щебня по ГОСТу:

• смесь песка и гравия – 1,2;
• песок – 1,15;
• керамзит – 1,15;
• щебень из гравия – 1,1;
• грунт – 1,1 (1,4).

На практике существует несколько причин для определения коэффициента:

• используется для расчета необходимого количества закупаемых материалов. Благодаря такому подходу исключаются дополнительные расходы на приобретение лишнего щебня или партийную закупку;
• также цифра используется, чтобы, когда произойдет уплотнение щебня виброплитой, узнать на сколько сядет уровень.

Формула определения необходимого количества материала имеет следующий вид:

Объем предназначенной к заполнению формы (м3) * удельную массу (кг/м3) * коэффициент уплотнения

Подставив числа можно достоверно определить количество задействованного материала, но нужно учесть некоторые нежелательные воздействия: остатки шлака на месте рассыпания, возможно немного меньший вес довезенного материала. Поэтому следует рассчитывать с небольшим зазором.

Есть специальные таблицы с усредненной информацией по весу гравия в зависимости от фракции. Для примера 0-5 мм щебня в 1 м3 приблизительно 1,5 т, а рассчитать коэффициент уплотнения щебня 40 70 можно, учитывая приблизительную массу в 1,47 т/м3.

Практическое определение количества материала

В реалиях жизни можно определить коэффициент таким путем:

• замерять размер бортов грузового автомобиля;
• определить общий объем щебня;
• результаты следует просто умножить на стандартный коэффициент уплотнения для соответствующей фракции с учетом трамбовки при перевозке;
• благодаря такому расчету легко определить реальное количество привезенного щебня

Коэффициент уплотнения (запас прочности) по таблице СНИП

Нормальное значение уплотнения щебня представляется в виде таблицы СНИП. Существует определенная формула, благодаря которой можно рассчитать коэффициент уплотнения, важнейшим условием является фракция. Итак, рассмотрим насыпную плотность материала:

Фракция, мм	Насыпная плотность
Гранитный щебень	Гравийный щебень
0-5	1500
5-10	1430	1410
5-20	1400	1390
20-40	1380	1370
40-70	1350	1340

Для получения более достоверных данных можно взвесить определенный объем щебня, затем провести расчет на основании формулы:

Вес = масса / объем.

Затем необходимо укатать смесь в такое состояние, которое будет использоваться на площадке, затем замеряется площадь. Выполняется расчет снова, по той же самой формуле. Таким образом получается 2 цифры: плотность до трамбовки и после.

Необходимо разделить полученные цифры и определить коэффициент относительного уплотнения щебня.

Если пробы имеют одинаковый вес, можно элементарно высчитать соотношение обоих объемов, цифра должна быть такая же.

Коэффициент уплотнения щебня по СНИП не дает жестких норм необходимого уровня трамбовки, но есть рекомендованные нормы и незначительный разброс в зависимости от минерального состава материала. Данный параметр указывает на возможность уменьшения объема щебня при сохранении той же массы.

Уплотнение происходит при определенных условиях, воздействии извне. Коэффициент уплотнения щебня (Ку) описывает таблица СНИП. Числовое значение поставляется в виде пропорции между лабораторно созданными пробами материала и обычной плотности.

Документом (ГОСТ 8269.0–97) нормируется несколько основных методов использования исчислений:

• соотношение истинной плотности к натуральной породе;
• средняя плотность к горной породе;
• плотность насыпи и количества пустоты в ней.

Щебень имеет определенные классификации и отмечаются соответствующей маркировкой, которая описывается в ГОСТ 8267-93. В частности, этот стандарт фиксирует методику определения коэффициента. Преимущественно показатель содержится на этикетке продукта или в сопроводительной, технической документации.

Предприятие заказывает исследование в специальных лабораториях, где на определение показателя необходимо 3 дня. С выездом на место проведения работы могут производиться пробы, но он будут стоить существенно больше. В среднем показатель находится в пределах 1,1-1,3.

Технология уплотнения грунта катком или виброплитой при помощи щебня

Преимущественно щебень используется для уплотнения верхнего слоя грунта. Предварительно проводится исследование почвы, бурят отверстие на 50-70 см вглубь, затем определяется наличие грунтовых вод, состава, типа грунта.

После прохождения тестов, в случае нормального состояния поверхности, можно использовать засыпку при помощи щебня.

Технология уплотнения грунта щебнем в промышленных условиях включает в себя использование крупногабаритной техники: бульдозеров, тракторов, экскаваторов, в небольших, домашних условиях, может применяться и обычная лопата. Также необходимо определить водянистость почвы, возможно ее придется увлажнить или наоборот подсушить.

После формирования котлована, засыпают щебнем и при помощи виброплиты или катка уплотняют его. Следует учитывать, что слой станет меньше после трамбовки. Рекомендуется делать углубление на 50 см, засыпая поверхность щебнем, но может потребоваться и другая глубина.

Трамбовка продолжается до тех пор, пока почва не перестает оседать, иначе фундамент обречен на крошение. Проверка уплотнения щебня может проводиться при помощи того же оборудования, определяя, есть ли движение в верхнем слое.

Уплотнение грунта щебнем нормируется документами СНИП, которые указывают количество и плотность насыпи. При этом важную роль играет уплотнение грунта, а затем уже совместно со щебнем.

Преимущественно процедура трамбовки сначала производится в вырытом котловане до засыпания материала, чтобы предотвратить продавливание грунта.
Подробно об уплотнении грунта щебнем смотрите в видео.

Цемент действительно можно назвать главной составляющей частью большинства зданий и сооружений. Перейдя по ссылке узнаете, как правильно развести цемент.

Сегодня плиточный клей широко применяется во время ремонта, с его помощью можно клеить самые разнообразные материалы. Тут все о его составе.

Для отделки фасада и стен домов и самых разных сооружений стали часто использовать декоративную штукатурку Короед. Здесь все о технологии ее нанесения.

Расценка на процедуру уплотнения может сильно колебаться в зависимости от компании подрядчика, качества и типа щебня, но особенно сильно зависит от удаленности участка стройки, а также сложности условий.

В некоторых случаях требуется повышенная плотность насыпи, когда окружающие условия склонны к разрушению фундамента, например, болотистые места, повышенная влажность, риск оползней и т.д.

Насыпная плотность для расклинцовки и других видов строительства

Достаточно часто нужно узнать плотность щебня насыпи после транспортировки в автомобиле. Эта процедура может быть полезна для определения необходимого устройства для трамбовки, количества бетона и его состава, для расклинцовки.

Рассчитать плотность насыпи можно на основании простой процедуры:

• необходимо подготовить пустой сосуд для наполнения щебнем и взвешивания, необходимо определить его вес;
• наполнить тару щебнем и взвесить;
• необходимо определить чистую массу материала, то есть отнять от веса наполненного сосуда, его собственную массу;
• разделить вес на объем сосуда.

При закладке фундамента необходимо четко достичь коэффициента уплотнения уставленного в нормативных документах. Иначе это чревато аварийностью и быстрым разрушение постройки, при чем данное замечание касается всех видов строительства.

После проведения мероприятия трамбовки необходимо замерять и проконтролировать плотность. Это можно сделать при помощи простого расчета, определить массу и объем засыпанного щебня и толщину слоя. Таким образом можно узнать, на сколько уменьшился объем материала после трамбовки.

Существует и специальное оборудование для определения эффективности трамбовки – плотномер.

Хорошим инструментов выступает БПД-КМ, который указывает фактическую плотность. Предназначение оборудования – это слежение за качеством и уровнем уплотнения грунта, гравия, щебенки.

При этом прибор весьма точный, расход в показаниях не превышает 0,01 г/ см³. В основании определения плотности прибором лежит методика описанная в документе ГОСТ 28514–19.

Заключение

Качественная процедура уплотнения предоставляет возможность исключить вероятность повреждений и деформации сооружения на долгий промежуток времени.

Следует обратить внимание, что если разделить плотность после трамбовки на изначальную, то цифра всегда получается несколько выше единицы – это коэффициент, который указывает запас прочности, то есть возможность уплотнения.

Цифра может использоваться в случаях, когда необходимо узнать количество щебня для проведения определенной работы, в основном засыпании подушки. Обратное исчисление показывает на сколько уплотнился материал, по сравнению с первоначальным значением, цифра меньше 1.

Что показывает Марка щебня?

Марка щебня показывает его прочность и является одним из важных параметров для определения качества щебеночного материала. Марка щебня обозначает среднюю прочность щебня в МПа (мегапаскалях), которая определяется при испытании на сжатие образцов щебня. Чем выше марка щебня, тем выше его прочность и качество, что важно при использовании щебня в строительстве дорог, зданий и сооружений. Обычно марка щебня указывается на упаковке или сопроводительной документации и может варьироваться от М50 до М1200 и выше в зависимости от типа и назначения щебня.
