Установка и выбор обратного клапана для бойлера: особенности устройства и установки

Избежать несчастных случаев и сбоев в работе бойлера поможет правильно установленный обратный клапан. В этой статье мы рассмотрим, что это за устройство, как его выбрать и установить, чтобы обеспечить долговечную и безопасную работу вашего бойлера.

Бойлер для бытового нагрева воды относится к устройствам, работающим под высоким давлением и с горячими теплоносителями, поэтому на него распространяются требования Правил ПБ 03.576.03, регламентирующие обязательную установку защитных устройств.

Предохранительный клапан для бойлера в современных тепловых системах выполняет 2 задачи: защиту конструкции от разрушительного давления и от обратного движения среды, что происходит, когда давление в емкости электроводонагревателя становится больше чем в водяной сети.

СодержаниеПоказать

• 1 Разновидность клапанов для нагревателей воды
  • 1.1 Обратный клапан
  • 1.2 Предохранительный клапан для бойлера
• 2 Устройство и принцип действия предохранительного клапана
• 3 Как выбрать хороший клапан
• 4 Как проверить исправность
• 5 Обвязка клапана в системе бойлера
• 6 Рекомендации по выполнению монтажных работ

Разновидность клапанов для нагревателей воды

На практике многие пользователи часто путают два термина "предохранительный" и "обратный". Это вызвано тем, что в современных водонагревательных устройствах устанавливают один клапан для бойлера, который выполняет сразу две важные защитные функции.

Тем не менее, эти термины не являются синонимами, поскольку имеют разные принципы срабатывания: предохранительный — по высокому давлению жидкости в рабочей емкости, а обратный — препятствует противотоку нагретой жидкости из емкости в водопровод.

У данных элементов разное цветовое обозначение: у обратного — синяя стрелка, у предохранительного — красная.

Обратный клапан

Это вид арматуры, пропускает воду в электроводонагревателе в одном направлении, примерно, как ниппель в мотошине. Он относится к приборам прямого срабатывания, для его функционирования источники электроэнергии либо другие внешние управляющие механизмы не требуются, открытие/закрытие конструкции совершается за счёт движения холодной воды.

Исходя из технологии выполнения закрывающего элемента – обратный клапан для бойлера классифицируются по двум видам:

1. Золотникового типа, в них клапан на бойлере, исполнен в форме золотника и размещается только в горизонтальном варианте.
2. Затворного типа, выполняются в форме диска и имеют вертикальную/горизонтальную установку.

Принцип действия такого клапана состоит в том, что в нормальном рабочем состоянии бойлера он всегда закрыт. Затвор закрывает проход под воздействием пружины.

В случае, когда давление на вводе в водонагреватель растет, то есть она давит на клапан с большим воздействием, чем пружина, он открывается и пропускает жидкость в накопительную емкость. Когда давление водопровода меньше чем в баке. Клапан захлопывается, не давая выходу нагретой воды в сеть ХВ.

Предохранительный клапан для бойлера

Основное предназначение предохранительного устройства — защита бойлера и подключенных к нему систем от разрыва, вызванного аварийным давлением среды.

Обычно этот показатель устанавливается заводом-изготовителем и не должен превышать показание 1.25 рабочего давления.

Превышение давления возникает при высоком напоре в системе холодного водоснабжения либо при термическом расширении среды в электроводонагревателе.

Вода при Т 90 С расширяется в объеме примерно на 3 %, если ее не сбросить, то резко поднимается давление в замкнутом сосуде с последующим его разрывом.

Поэтому устанавливают защитный предохранительный клапан для бойлера с пружиной, рассчитанной на давление 6 кг, которая при более высоком давлении выполнит сброс воды из бака.

Устройство и принцип действия предохранительного клапана

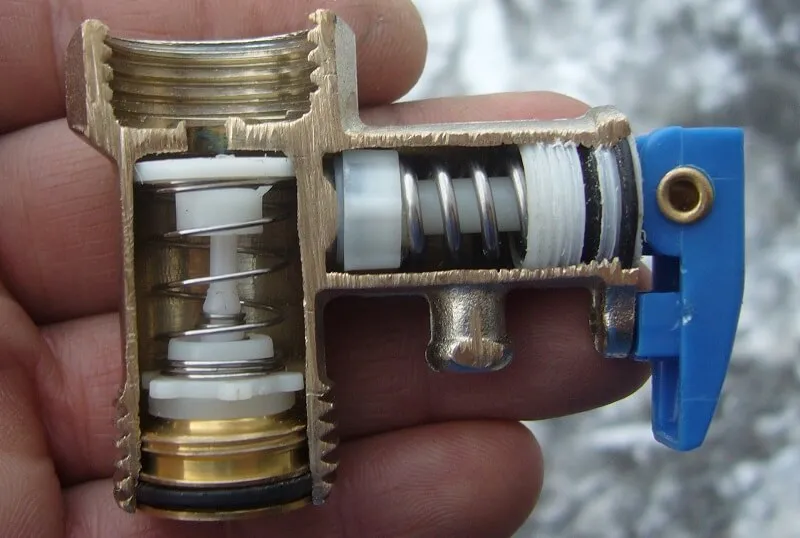

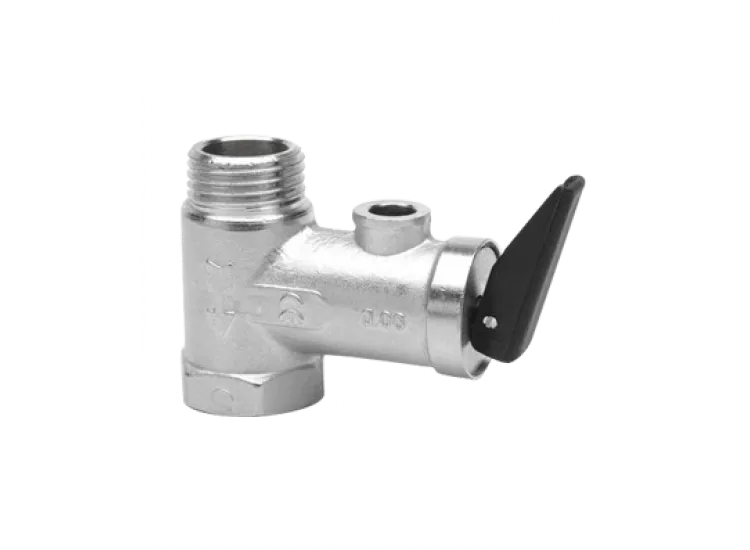

Подрывной клапан внешне имеет вид удивительно простого небольшого устройства, которое свободно размещается на ладони. Этот малогабаритный механизм, состоит из 2-х перпендикулярно расположенных клапанов, зажатых пружинами и объединенными в единой металлической конструкции.

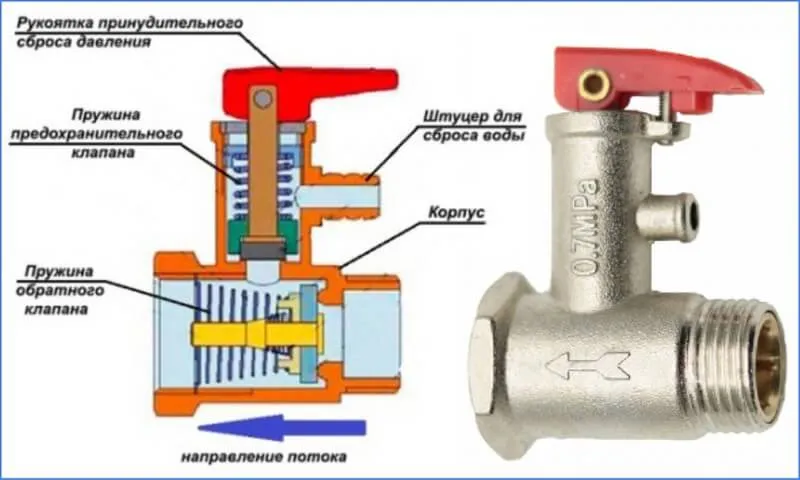

Предохранительный клапан для бойлера имеет 2 цилиндра или, правильнее сказать, трубки, одна из которых больше другой. В первой имеется две резьбы, в нем размещен обратный клапан, пропускающий среду в одном направлении.

Заслонка расположена поперек трубки и способна передвигаться вдоль нее на несколько мм, открывая/закрывая входное отверстие. Под давлением от бойлера, заслонка открывается, сдавливая пружинку. Далее, когда давление в сети и за заслонкой сравнивается, клапан под силой пружины затворяется.

В трубке меньшего сечения, находящейся перпендикулярно, размещено предохранительное устройство с отрегулированной пружиной с разрешенным давления в корпусе, тем самым защищающий его от взрыва.

С ростом давления, конструкция не позволяет жидкости вернуться в горводопровод. В этом случае открывается другой клапан, сбрасывающий воду через дренаж, выведенный в водоотвод.

В некоторых конструкциях для принудительного дренажа воды из устройства, в конструкции предусмотрен пластиковый рычаг. Его также используют для проверки исправности защитного устройства. Для этой цели попросту открывают его и убеждаются, что ход поршня свободный и отверстие не забито взвешенными веществами из воды.

Как выбрать хороший клапан

Лучшие брендовые модели бойлеров, реализуются на рынке уже оборудованы предохранительным клапаном на заводе-изготовителе.

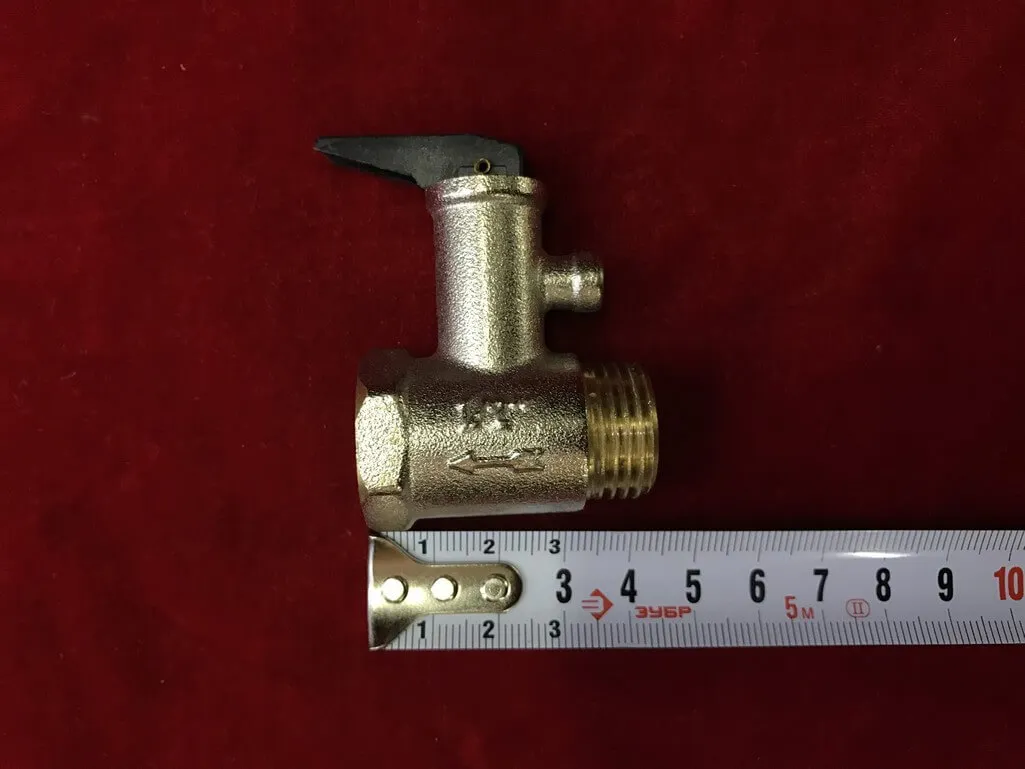

В случае замены, пользователю потребуется приобрести его самостоятельно. Они имеют невысокую стоимость 250-400 руб. в зависимости от примененного материала.

При выборе нужного клапана учитывают следующие условия:

1. Стоимость клапана. Нужно понимать, что низкая цена соответствует изделиям, изготовленным из низкосортных материалов, которые с течением непродолжительного времени, утрачивают защитные характеристики.
2. На корпусе должна быть указана информация по направлению движения воды и предельному давлению.
3. На клапане обязан быть установлен специальный вывод для дренажного ПХВ-шланга.

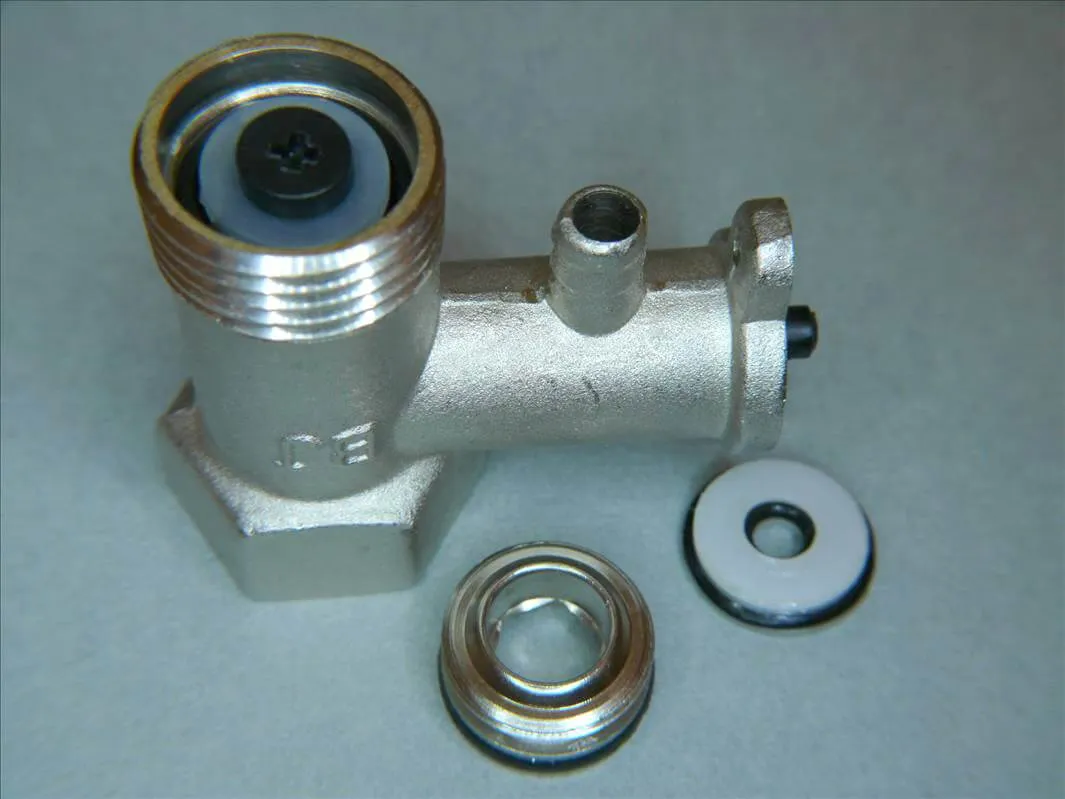

4. Конструкция должна быть разборной, для ремонта и очистки от засорений, образовавшихся из-за использования некачественной холодной воды.
5. Вес изделия, он не должен быть тяжелым. Некоторые производители в целях экономии на производстве, заменяют материал корпуса и вместо латуни применяют силумин, предлагая покупателю низкосортное изделие.

Как проверить исправность

Характеристики монтажа и регулирования предохранительного клапана устанавливается заводом-изготовителем водонагревательного оборудования.

Иной раз при приобретении и монтаже бытового водонагревателя для ГВС собственники пренебрегают предназначениями изготовителей и воздерживаются от установки защитного модуля, аргументируя свое решение тем, что устройство препятствует нормальной работе бойлера. Несмотря на всю абсурдность такого заявления, такие случаи все же, хоть и редко, но встречаются на практике.

Причины неудовлетворительной работы защитного устройства, из-за чего бойлер не может осуществлять свои функции нагрева:

• невысокое потребительское качество применяемых материалов при изготовлении клапана;
• ненормально высокое давление в горводопроводе свыше 6 атм.;
• некорректный монтаж, нарушения, допущенные при обслуживании и настройке клапане.

Высокое давление исходной воды, которое мешает работе клапана, в основном проявляется в нижних этажах многоэтажных зданий.

При грамотном монтаже, профессионалы неизменно поинтересуются фактическими показателями давления и установят понижающий редуктор перед бойлером. Производить монтаж водонагревателя и подсоединять его к водопроводу с давлением на 6 атм. противопоказано.

Для качественной работы смонтированного предохранительного устройства, его функциональность нужно проверять, первый раз при покупке, а потом в процессе эксплуатации.

Приобретая клапан в торговой сети, его рекомендуется проверить, для чего применяют очень простой способ: нужно поджать шток устройства пальцем и продуть воздухом. Если он проходит через клапан, то лучше аварийный заменить на другую модель.

Проверка клапана в процессе эксплуатации производится, когда визуально замечены сбои в его работе. Пользователи должны знать, что если клапан в бойлере капает при нагреве — это нормально и не значит, что он неисправен.

Главной причиной подкапывания аварийного клапана во время выхода электробойлера на проектную мощность является нерабочая запорная тарелка, которая зачастую забивается взвешенными веществами, выпадающими из воды, и их требуется периодически удалять.

Если поток сильный, то это указывает, что она находится в заклиненном состоянии. В связи, с чем потребуется не только демонтаж и очистка, но и полная регулировка.

Работу функций обратного клапана проверяют после полного наполнения бойлера. Затем перекрывают вентиль на входе в бак и центральную подачу воды.

Первое время вода может выходить из электробойлера, это нормально, а процесс продолжается уже при нагретом баке, то "обратка" не работает и устройству требуется настройка.

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.

Куда ставить предохранительный клапан

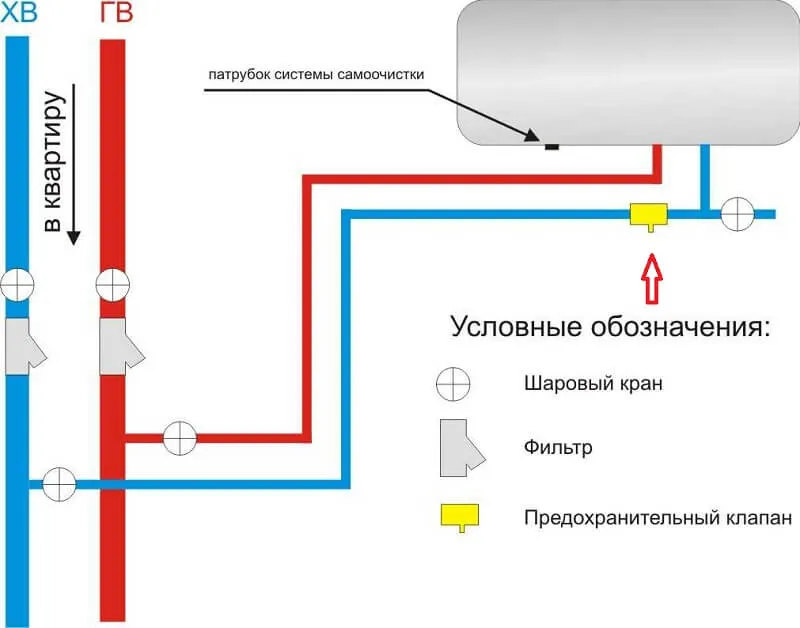

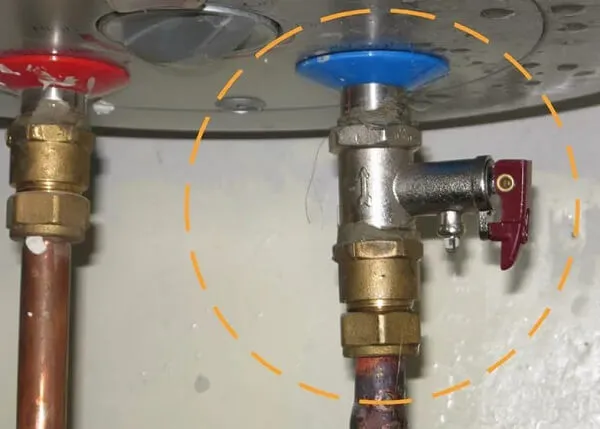

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

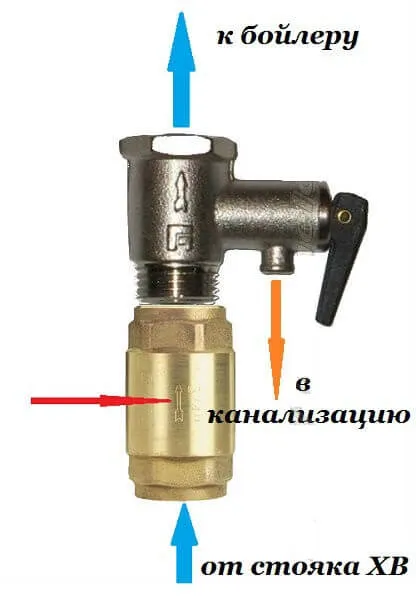

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс "холостого" подтекания.

Рекомендации по выполнению монтажных работ

При обустройстве дренажной линии от водонагревателя, для того чтобы не разрезать канализационный трубопровод, рекомендуют использовать специально предназначенный тройник для установки стиральных машин.

Предварительно перед монтажом, клапан для бойлера косвенного нагрева осторожно продувают воздухом, с тем, чтобы удалить возможные частички мусора.

Перед первым пуском водонагревателя соединения спрессовывают с рабочим давлением среды до 10 мин в холодном режиме. В том случае, когда на стыках не появятся капельки воды, монтаж выполнен грамотно.

После наполнения водонагревателя, также в холодном состоянии нужно продиагностировать функцию защиты устройства. Проверку проводят путем небольшого нажима на флажок, на 1/4 от полного открытия.

В этом положении появляются незначительных размеров капли, а при полном нажатии появится ручеек воды, это подтверждает, что настройка у него правильная.

Как проверить работает ли обратный клапан на бойлере?

Обратный клапан в бойлере предназначен для предотвращения обратного потока горячей воды из бойлера обратно в холодную водопроводную систему. Для проверки, работает ли обратный клапан на бойлере, выполните следующие шаги:

1. Выключите бойлер и закройте краны горячей и холодной воды, подводящие воду к бойлеру.
2. Откройте кран горячей воды на любом кране в доме и дайте воде вытечь до тех пор, пока не перестанет течь.
3. Отсоедините трубу горячей воды от выхода бойлера и посмотрите, есть ли установленный на трубе обратный клапан.
4. Направьте поток воды через трубу обратно в бойлер и посмотрите, пропускает ли клапан воду в обратном направлении. Если клапан работает должным образом, он не должен пропускать воду в обратном направлении. Если клапан не работает, вода будет проходить через него в обратном направлении.

Если вы обнаружили, что обратный клапан не работает, то для его замены рекомендуется обратиться к профессионалам.
