Опалубка для столбчатого фундамента дома: схема монтажа

При возведении легких конструкций разумным вариантом может быть выбор столбчатого фундамента. Такое решение обусловлено тем, что процесс его создания прост и доступен.

Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.

Описание опалубки

Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:

• они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
• монтаж и демонтаж должен осуществляться просто и быстро;
• формы должны быть герметичными, чтобы исключить утечки бетонного раствора.

Опалубка для фундамента столбчатого типа может быть:

• Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
• Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.

Материалы для изготовления

Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.

Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.

Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:

• ДСП;
• фанеру с ламинированной поверхностью;
• стальные листы.

Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.

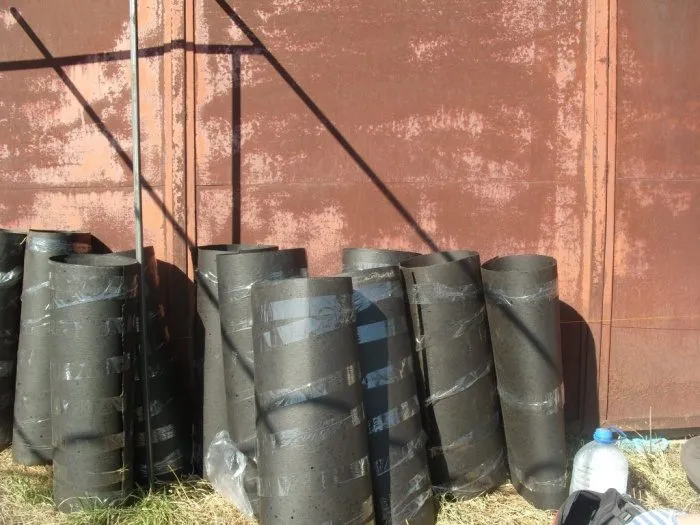

При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.

Щитовая опалубка

Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.

Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.

Металлический лист и трубы

Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.

Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.

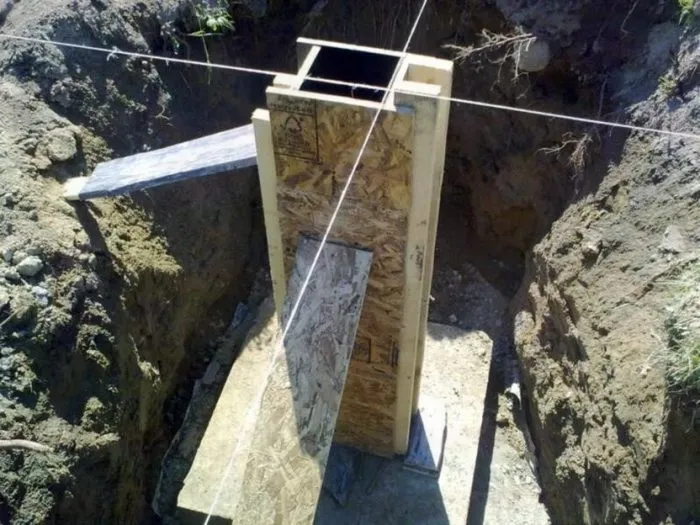

Дерево и фанера

Дерево и фанера – это самые популярные материалы для создания опалубки, в том числе и для столбчатого фундамента. Материалы доступны по цене и удобны в работе. Из материала собирают щиты, из которых потом формируют короба.

Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.

Монтаж и демонтаж опалубки

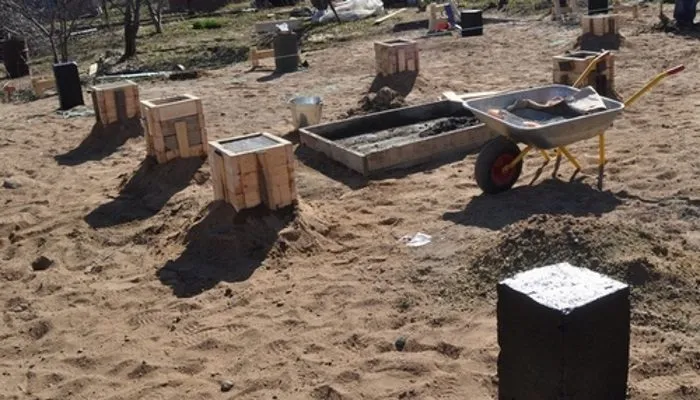

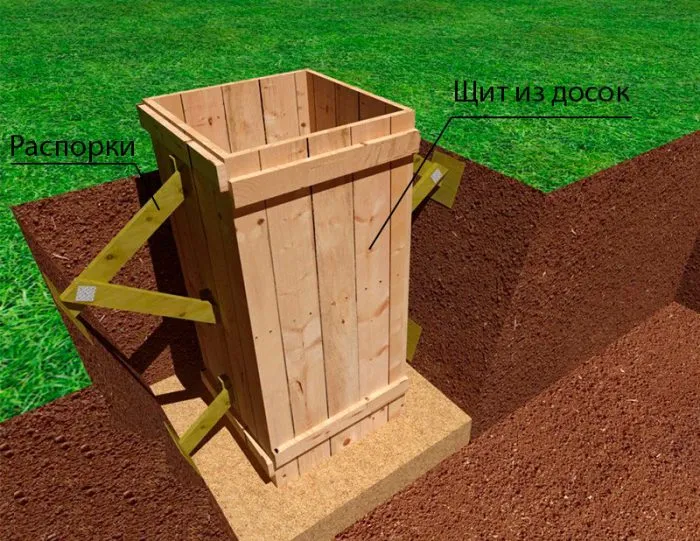

Монтаж опалубки из досок проводится так:

• выполняется разметка расположения столбиков;
• производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;

• устраивается песчаная подушка;
• собирается каркас из стальной фурнитуры;
• производится нарезка досок и бруса для сборки щитов;
• сколачиваются щиты по заданным размерам;

Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.

• теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
• производится заливка бетона;
• к разборке можно приступать после застывания раствора.

Итак, опалубка для строительства столбчатого фундамента может быть собрана из разных материалов. Для создания несъемных форм идеально подходят готовые трубы, они могут быть выполнены из металла, асбестоцемента или полимерных материалов. Для создания съемных форм, чаще всего, используется древесина или древесные материалы, например, фанера.

Источник

Столбчатый фундамент своими руками

Фундамент, являясь основанием и частью искусственного сооружения, должен оптимально взаимодействовать с природным образованием – грунтом. Что дает, возведенный столбчатый фундамент своими руками, в этом отношении? Многое: сокращаются материальные, финансовые и временные затраты, а главное – обеспечивается лучшая работа с грунтом, который глубоко промерзает, склонен к пучинистости, недостаточно устойчив (конечно, при наличии ростверка).

Главным элементом столбчатого фундамента являются опоры, устанавливаемые в точках сосредоточения нагрузок. Это обычно углы здания, несущие стены, различные колонны. Он оптимален для каркасных зданий, из пеноблоков, СИП панелей и других легких материалов.

Характеристика столбчатого основания

Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.

Столбчатый фундамент своими руками лучше подходит:

• для постройки не тяжелого строения без цоколя;
• к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
• когда нужна меньшая осадка, нежели допускает ленточный фундамент;
• при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;

Минимальное сечение столбов определяется материалом, из которого они изготовлены:

• бетонные и бутобетонные – 0,4 м;
• каменные – 0,6 м;
• кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
• бутовые – 0,4 м.

Два варианта столбчатого фундамента.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

• экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
• материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
• возводятся вдвойне быстрее;
• надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
• простотой технологии возведения;
• не обязательно нивелирование участка;
• малым объемом гидроизоляционных мероприятий;
• если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

• затруднительно строительство дома с подвалом;
• конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
• вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
• применимы только под нетяжелые строения.

Разрушение столбчатого фундамента из-за боковых нагрузок.

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

• тяжелого бетона В15-В25;
• железобетона (монолитного, сборного);
• труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
• прочных пород древесины (например, дуба);
• обожженных красных кирпичей;
• бутовых камней;
• бутобетона.

Столбчатое основание по показателю глубины заложения

Они подразделяются на типы от взаимного расположения глубины подошвы столба и мощности промерзшего слоя почвы:

Устройство незаглубленного столбчатого фундамента.

Внимание: Мелко заложенными фундаментами также называют основания, которые по высоте не превышают 4 ширины, и передают давление на почву преимущественно посредством подошвы.

Правила возведения столбчатого основания

Опоры данного типа оснований устанавливаются по углам строения, на них опираются нагруженные конструкции, точки сопряжения с перегородками и тяжело нагруженные элементы типа колонн. Расчет столбчатого фундамента выдает частоту монтажа столбов в 150-250 см.

Устройство столбчатого фундамента под каркасник.

Столбы объединены в единую конструкцию с помощью ростверка, чтобы работать совместно. Так они лучше противостоят горизонтальным смещающим и опрокидывающим силам, и служат опорой для силовых стен.

При возведении коттеджа на данной основе, чтобы сохранить тепло внизу, исключить проникновение туда влаги и грязи, животных и птиц, делается забирка – своего рода ограждение. Она выглядит в виде кирпичной, бетонной или бутовой стенки, толщина которой 10-20 см. Если грунт пучинистый, под забирку лучше сделать песчаную подушку в 15-20 см. Также ее можно углубить в землю до 200 мм.

Этапы возведения

Здесь рассмотрен монолитный столбчатый фундамент своими руками и пошаговая инструкция по его возведению из железобетона. Предварительно изучается почва, грунтовые воды, проводится подготовка, делается опалубка, выбирается вариант заполнения бетоном.

Разметка

Поскольку такой фундамент монтируется по «точкам», все разметочные погрешности нужно минимизировать. Для этого вокруг периметра выставляют обноску с отступом не менее 100 см от «пятна». К ним горизонтально крепятся рейки из дерева с отметками всех элементов основания.

Чтобы аккуратней перенести оси, необходимо пользоваться рулеткой, а углы контролировать геодезическими инструментами. Посредством теодолита тестируется низ ям, хотя бы в определяющих местах.

Подготовка ям для установки столбов

Под основание из железобетона углубления выполняются в виде квадратов или прямоугольников. Их расположение должно точно соответствовать разметке. При глубине ямы не более одного метра она может иметь вертикальные стенки, а свыше 100 см – наклонные или укрепленные опалубкой, чтобы исключить осыпание земли.

Глубина ям должна на 25±5 см превышать низ опор и по ширине превосходить сечение опоры примерно на 0,3 м во все стороны. Это нужно для установки опалубки и ее распорок. По ширине фундамент должен превосходить этот размер стен.

Песчано-гравийная подсыпка

Любой фундамент, кроме свайного, не может обойтись без прослойки из смеси гравия и крупного песка толщиной 25±5 см с сечением вкруговую на 15±5 см больше, чем сечение столба.

Затем эта смесь пропитывается влагой и основательно утрамбовывается вручную. Поскольку подушка отлично отводит воду, то ее необходимо до заливки бетона, накрыть водонепроницаемым материалом. В результате бетонная смесь не будет терять воду.

Порядок устройства пятки

При изготовлении блочных, кирпичных и бутовых столбов, лучше, если пятка будет представлять готовое бетонное изделие, устанавливаемое на горизонтально выверенную прослойку из песка и гравия. Благодаря скошенным граням его легче монтировать.

Под монолитные столбы и подушка должна быть такой же. Она должна в два раза превосходить столб в сечении, а высота составлять 30% поперечника. Далее укладывается арматура двумя ярусами, включая и общую со столбом. В результате получится единая железобетонная конструкция.

Строительство столбов

Их часто сооружают из бетонной смеси, предварительно установив в углубление опалубочный каркас. Если стены ямы сухие и не осыпающиеся, опалубка может не понадобиться. Но стенки тогда следует обложить материалом, не пропускающим воду для предотвращения ее ухода в землю.

Столбчатый фундамент из асбестовых труб.

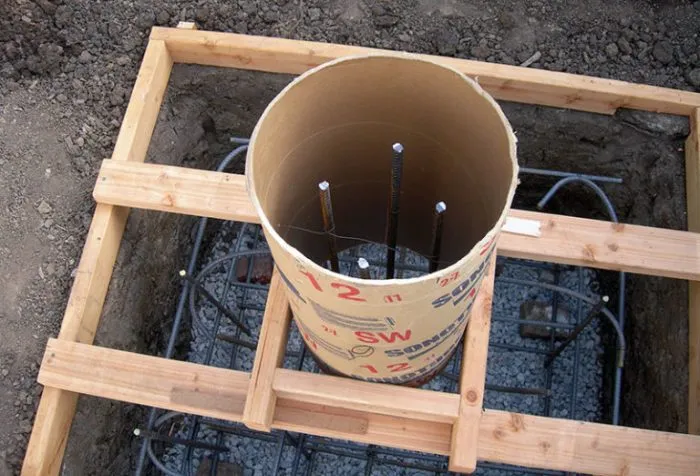

Вместо опалубки подойдут трубы из асбеста, керамики или металла с внутренним сечением от 100 мм. В них заливается бетонная смесь, которая вместе с трубой, и образуют опоры.

Для армирования столбов подойдут прутки диаметром 10-12 мм. С промежутком в 20-25 см их необходимо обхватывать хомутами из катанки в 6 мм или отожженной проволоки. Арматура должна выходить из верха столба на 100-200 мм для приварки арматуры ростверка.

Заполнив низ ямы бетонной смесью, с предварительно установленной арматурой, в нее можно установить свернутый в рулон рубероид, равный диаметру скважины, с высотой, соответствующей возвышению ростверка над землей по проекту. Ее верх может представлять 2-3-х слойный рулон рубероида, стянутый кольцами из отожженной стальной проволоки. При большом диаметре, чтобы рубероидная опалубка была устойчивой, ее обхватывают ограждением, соразмерным с углублением.

Если столб квадратный, понадобятся 4 арматурных прутков, если круглый – 3. Вязаный каркас лучше сварного – достигается большая прочность. Причем прутки должны окружаться слоем бетона не менее 50 мм. Это необходимо для предотвращения их окисления.

Кирпичные столбы следует выкладывать из обожженных полнотелых кирпичей марки 100 и выше, конечно, при низком уровне ГВ. Иначе они долго не простоят из-за размокания. Для кладки с перевязкой следует пользоваться раствором из цемента марки М300 и более, и постоянно контролировать вертикаль.

Используя бутовую кладку, надо пользоваться плоскими камнями, имеющими ровные грани, чтобы вертикальное давление воспринималось всей плоскостью, а не была сосредоточенной. При укладке камни тоже перевязываются, по углам укладываются наиболее крупные, а мелкими заполняют щели.

По толщине камни не должны превосходить 300 мм. При их укладке надо пользоваться раствором и производить плотную взаимную подгонку. Для заполнения промежутков подойдет и щебень с хорошей трамбовкой. Для большей прочности их можно армировать 6-мм прутами по вертикали и горизонтали через 250-400 мм. Для этих целей также подойдет и соответствующая арматурная сетка.

Внимание:Чтобы столбы были одинаковой высоты, после основной заливки их надо выровнять, пока не произошло схватывание. Ведь срезка излишков после затвердевания слишком затратная операция.

Как возвести ростверк

Дав высохнуть столбчатому фундаменту, проверяется высота и, если она недостаточная, то выравнивается с помощью цементно-песчаного микса в соотношении 1:2. Когда он высохнет, следует начинать выстраивать единый пояс. На ростверк-монолит идет бетонная смесь, заливаемая в опалубку, в которую заранее уложен арматурный каркас. Расстояние от земли до низа ростверка должно составлять 10 и более см, чтобы компенсировать пучение грунта.

Чтобы устроить сборно-монолитное основание, следует сначала скрепить монтажные петли проволочными скрутками или приваркой арматурных кусков. Далее в районе стыков делают опалубку и заливают в нее раствор бетона нужной марки. На выровненный бетонный верх укладывается гидроизоляционный материал, чтобы предотвратить быстрое высыхание и защитить от осадков. Когда ростверк наберет прочность и будет гидроизолирован, возможно возведение стен.

Гидроизоляция

Любому типу фундамента угрожает влага атмосферная или почвенная. От поверхностной влаги можно защититься отмосткой. Защитой от грунтовых вод (ГВ) служит гидроизоляция ростверка, поскольку делать ее по столбам трудно. Поэтому их лучше изготавливать из влагостойкого бетона W4, если ГВ не агрессивная и W6, когда агрессивная.

Гидроизоляция битумной мастикой.

Гидроизоляцию рассматриваемого здесь элемента здания проводят одним из следующих способов:

• на верх пояса и забирки наносится битум, на который укладывается рубероид и снова наносится битумная масса с укладкой еще одной полосы рубероида;
• сверху укладывается цементно-песчаный микс в соотношении 1:2. После выравнивания он посыпается сухим песком 2-3 мм слоем. После схватывания цемента, он накрывается рубероидной полосой или толем.

Внимание: Столбы из бетона и бута не нуждаются в гидроизоляции: они не боятся влаги. Кирпичные же столбы подойдут только для сухих грунтов и то только после обработки пропиткой с глубоким проникновением.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Источник

Какой фундамент лучше для бани из сруба?

При выборе фундамента для бани из сруба важно учитывать несколько факторов, таких как тип грунта, размер и вес бани, а также климатические условия в регионе.

Наиболее распространенными видами фундаментов для бани из сруба являются:

1. Ленточный фундамент. Это наиболее распространенный и надежный вид фундамента, который подходит для большинства типов грунтов. Он представляет собой бетонную полосу, которая окружает всю площадь будущей бани. Возможны вариации ленточного фундамента, например, монолитный или свайно-ленточный.

2. Винтовые сваи. Это более экономичный и быстрый вариант фундамента, который подходит для легких бань. Он включает в себя винтовые сваи, которые закручиваются в грунт до достижения необходимой глубины, и позволяет избежать долгого и дорогостоящего процесса возведения ленточного фундамента.

3. Столбчатый фундамент. Этот тип фундамента также может использоваться для легких бань. Он состоит из бетонных столбов, которые устанавливаются в специальные ямы, залитые бетоном. Расстояние между столбами определяется размерами бани и весом сруба.

Выбор наиболее подходящего типа фундамента для бани из сруба зависит от конкретных условий и требует индивидуального подхода. Рекомендуется обратиться к специалистам для консультации и расчета оптимального варианта фундамента.
