Установка водостоков на крыше из шифера — пошаговая инструкция

Система водостоков играет важную роль в архитектуре, и ее необходимо тщательно разрабатывать еще на этапе проектирования. Кроме того, согласно современным строительным нормам и стандартам, установку водосточных систем рекомендуется проводить перед укладкой окончательного кровельного покрытия, включая случаи использования шифера.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует?

• Когда установка водостока нужна только на финишных работах?
• 7 популярных монтажных методов
• • Способ №1. Крепление к стропильной системе: приподнимаем покрытие
  • Способ №2. Крепление к лобовой доске: создаем надежную опору
  • Способ №3. Крепление на «костыли»: идем на хитрость
  • Способ №4. Кронштейны в опорах
  • Способ №5. Необычные кронштейны: захватываем желоб сверху
  • Способ №6. Регулируемые кронштейны: для сложных условий
  • Способ №7. Крепим прямо на кровельное покрытие
• Технические тонкости монтажа
• • Желоба и воронки: располагаем на правильном расстоянии
• Крепление водосточных труб

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Есть мнение, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается после возведения дома и укладки кровли. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и непонятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Также при замене водосточной системы тоже не получится сделать по-другому.

И еще один момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

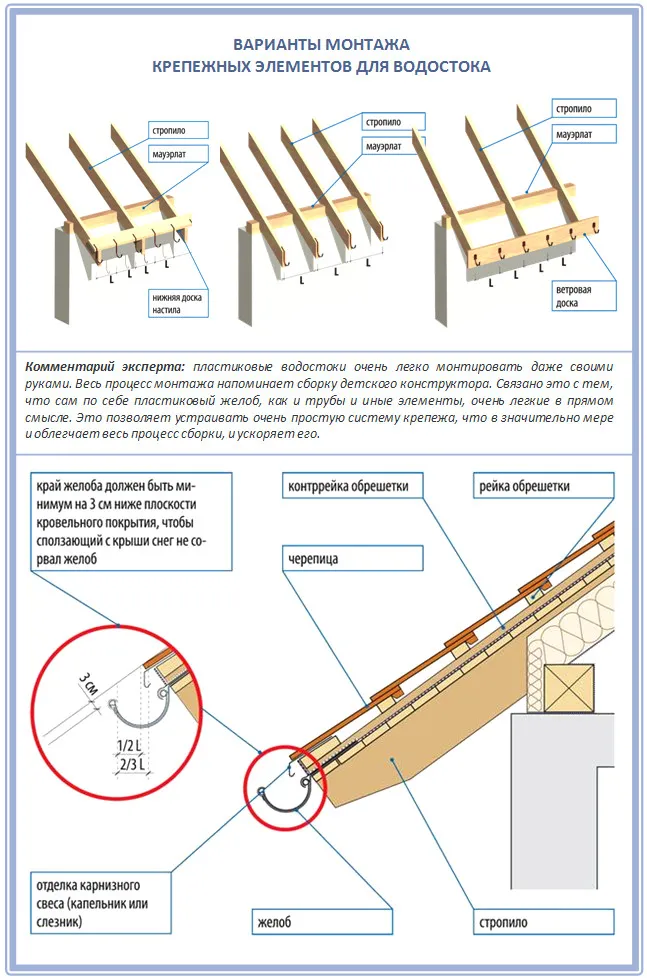

Для закрепления желобов и водосточных труб вам понадобятся специальные крюки. По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.

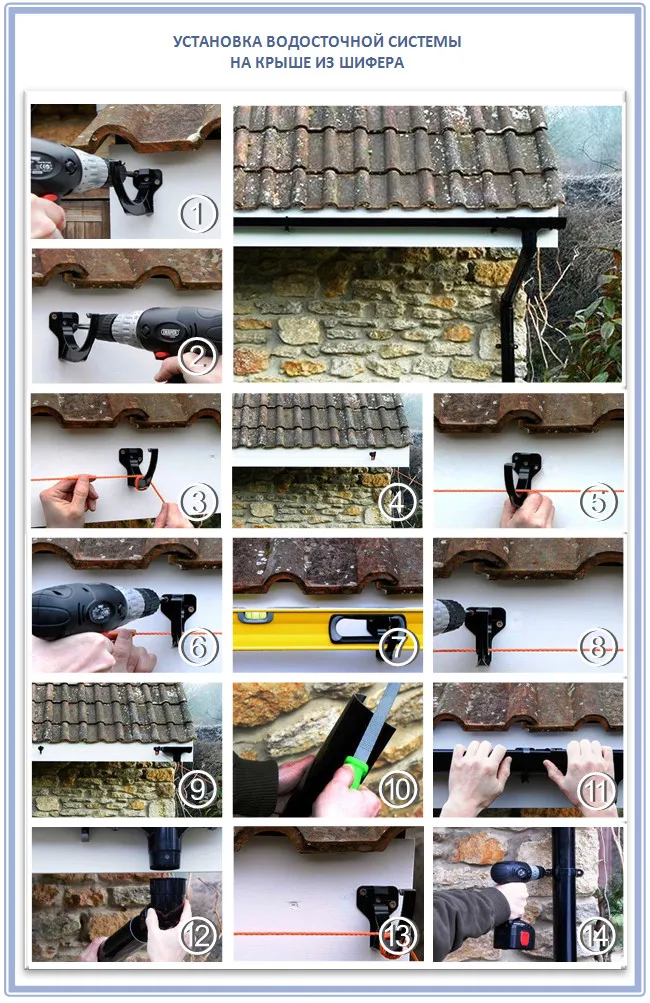

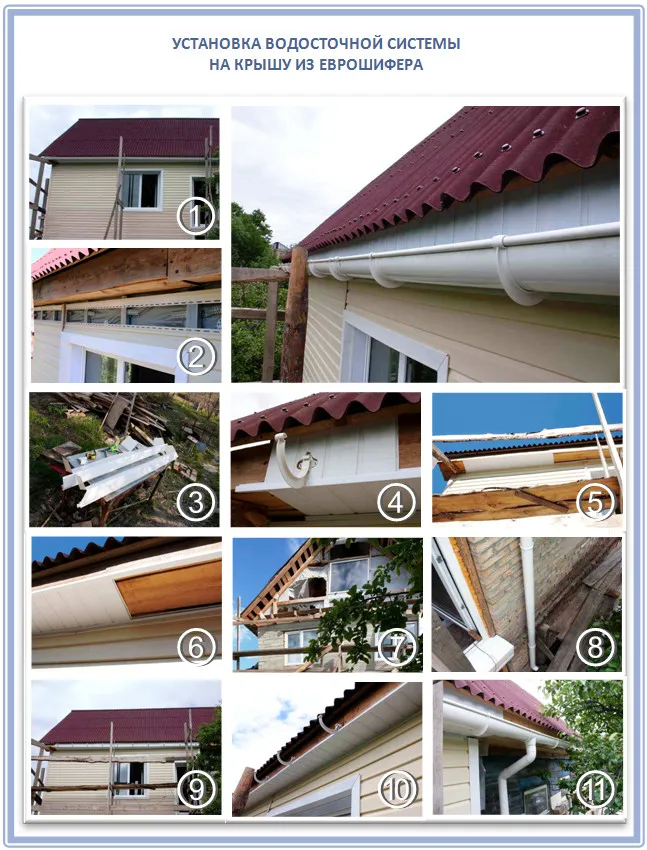

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

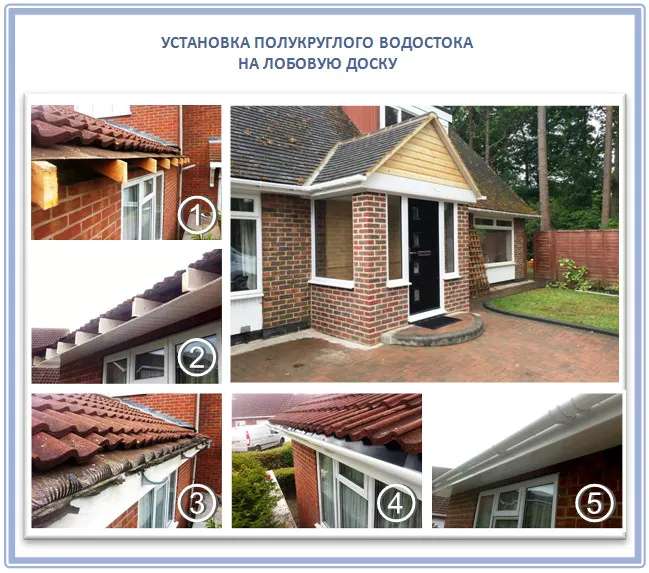

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:

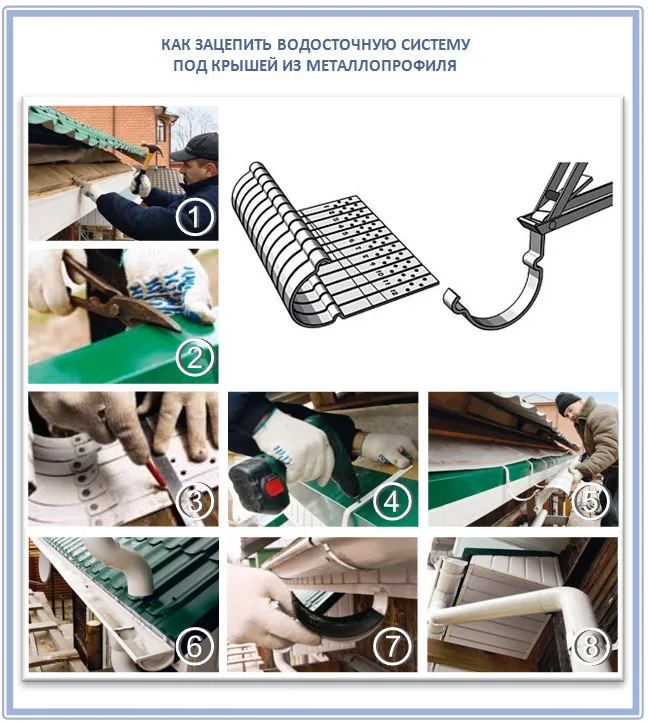

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

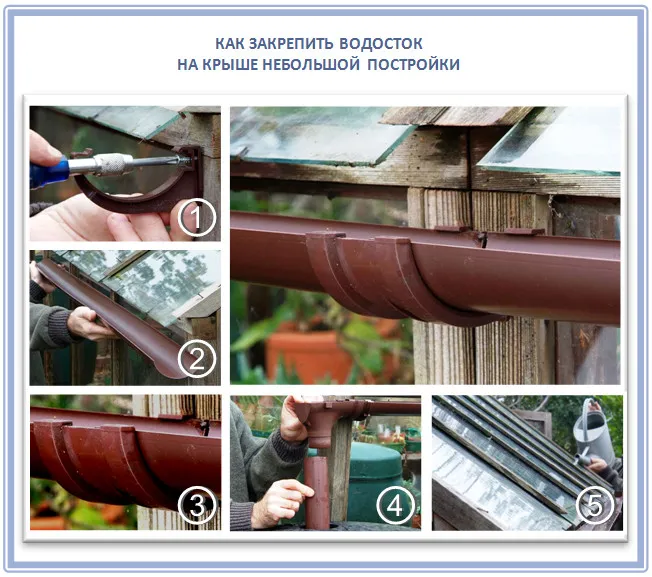

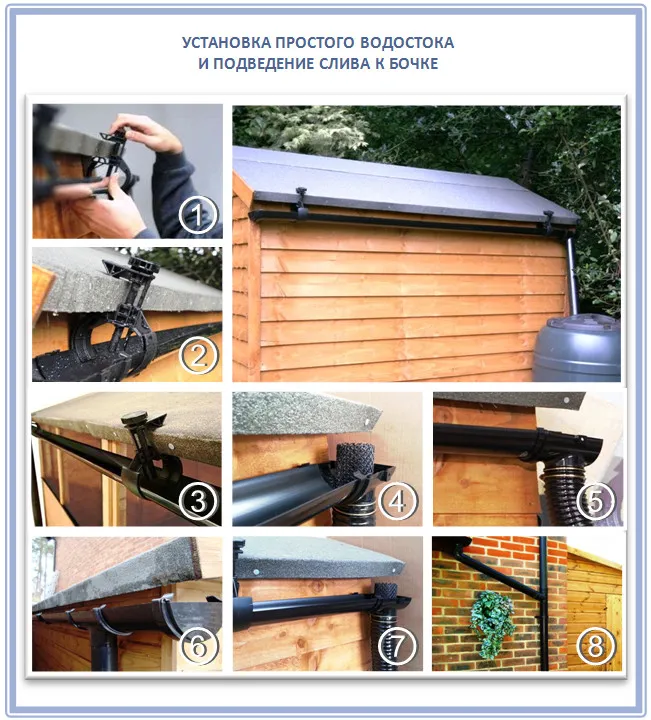

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:

а

Способ №5. Необычные кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Способ №6. Регулируемые кронштейны: для сложных условий

Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Способ №7. Крепим прямо на кровельное покрытие

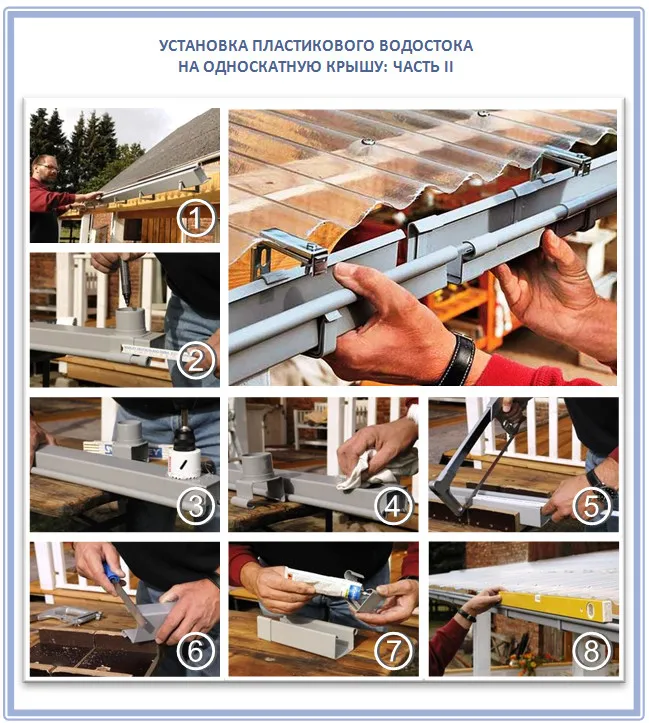

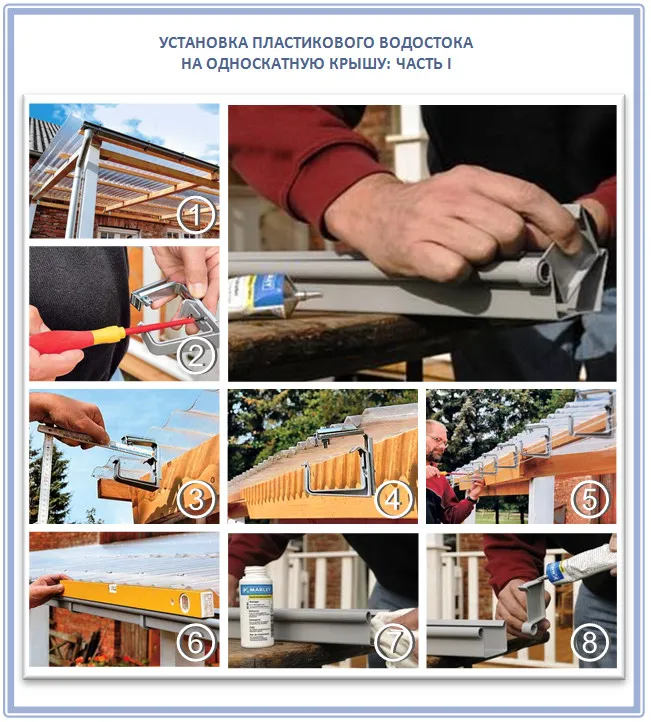

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.

Технические тонкости монтажа

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой кровле.

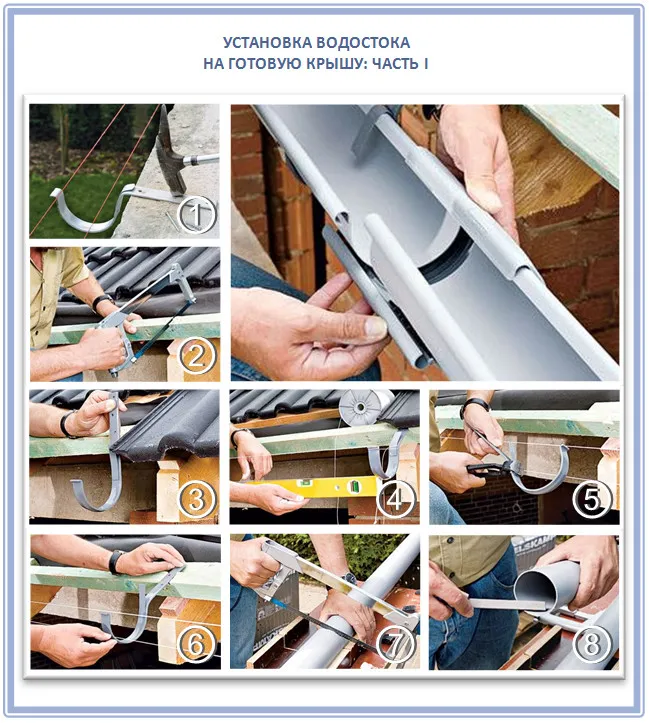

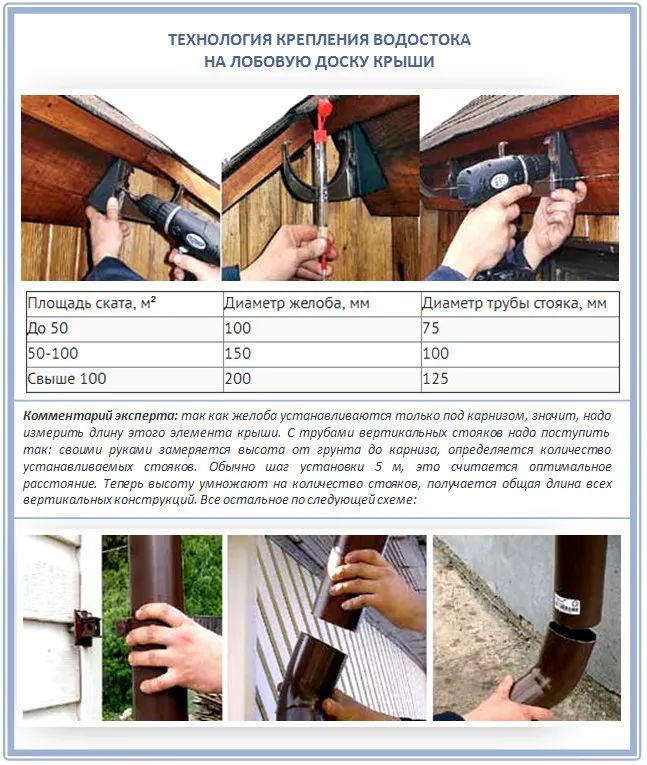

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью полосогиба загибаем края крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальные крепления.
• Шаг 5. Определите расположение воронки в конце желоба.
• Шаг 6. Приложите воронку к желобу и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой либо специальными ножницами для металла. Теперь получившиеся рамки отогните наружу и присоедините воронку к желобу.

Вся сборка достаточно проста, сродни детскому конструктору.

Желоба и воронки: располагаем на правильном расстоянии

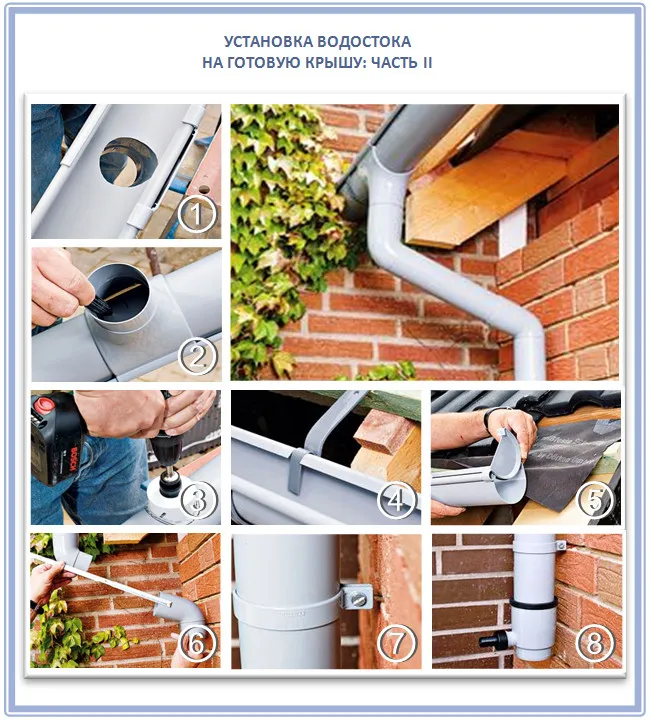

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Проверяем угол наклона и расположение кронштейнов.
• Шаг 2. На них устанавливаем профиль желобов и стыкуем их между собой с помощью соединителей желоба. Свободные торцы закрываем заглушкой.
• Шаг 3. Монтируем воронку.
• Шаг 4. От воронки делаем отвод к трубе на стене.
• Шаг 5. Монтируем кронштейны для трубы.
• Шаг 6. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья и ветки.

Крепление водосточных труб

Для начала давайте разберемся подробнее, как и к какой стене правильно крепить водосточные стояки.

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной стене, прикрепите держатель с саморезами к деревянному фасаду.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено под углом, чтобы вода не попадала прямо под фундамент.

Все довольно просто:

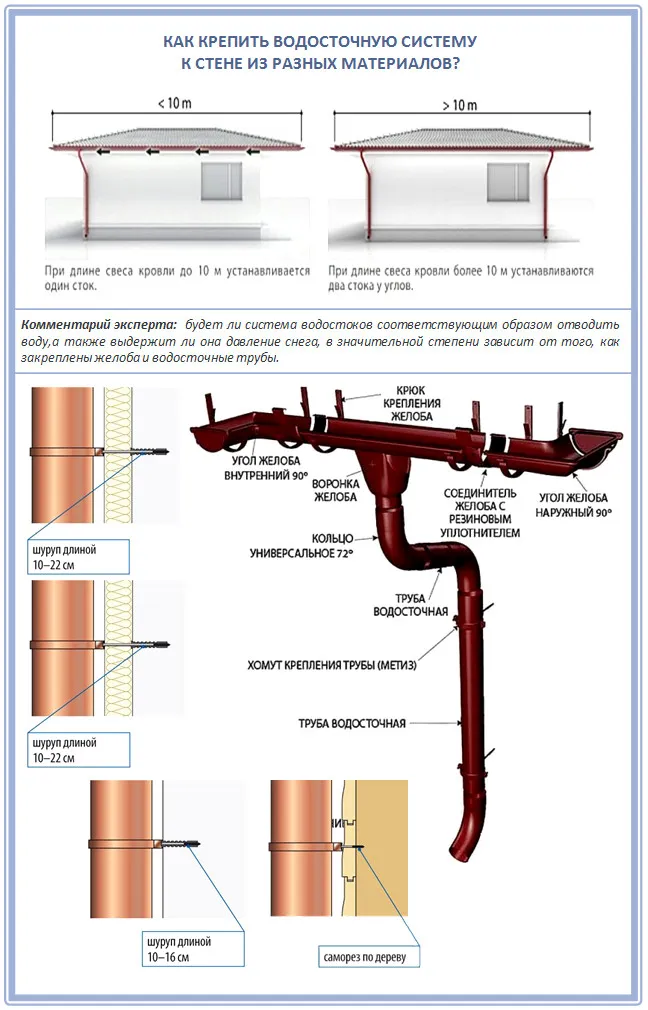

Теперь пару слов о материале стен:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно просто забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

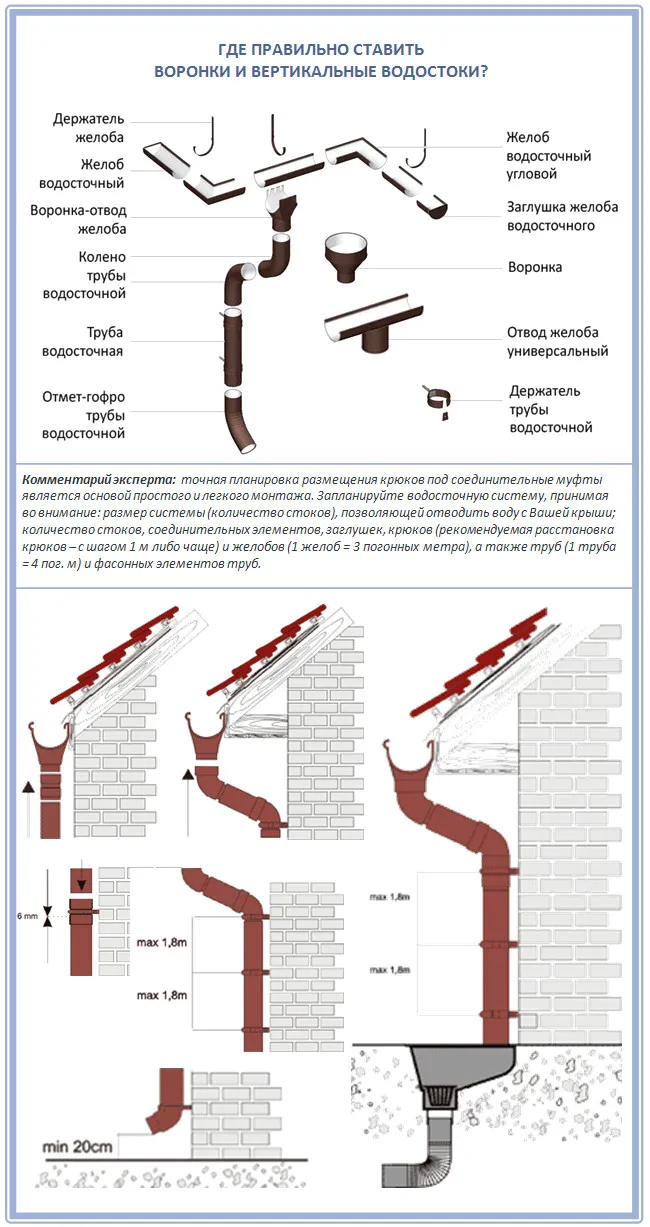

Небольшая иллюстрация поможет вам разобраться с этим:

Технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно так же установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

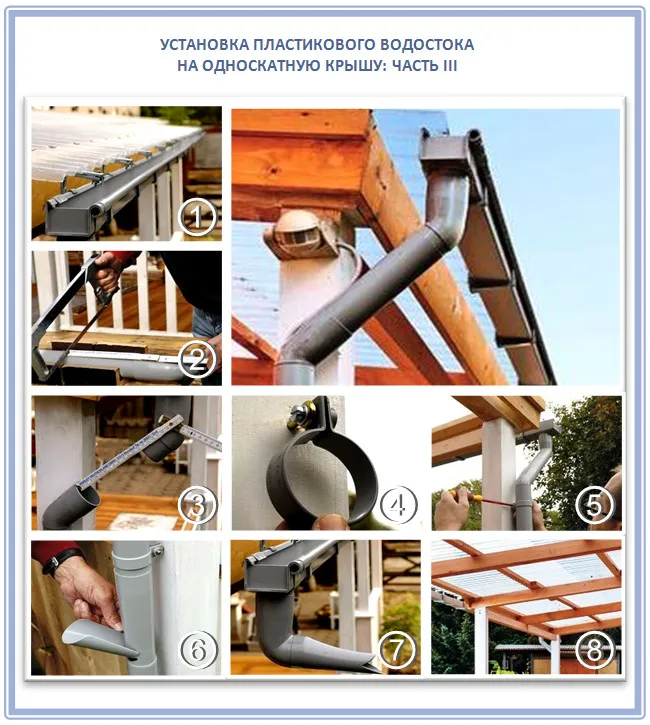

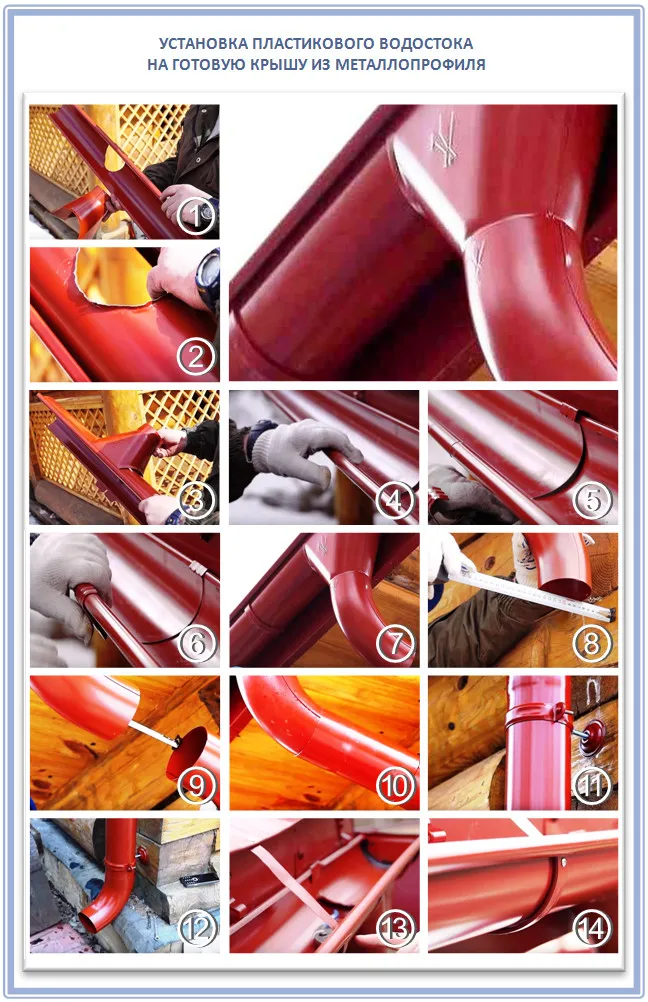

Посмотрите на эту пошаговую иллюстрацию.

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Будьте в курсе!

Подпишитесь на новостную рассылку

Какой уклон делать на водостоке?

Уклон водостока должен быть достаточным для того, чтобы вода могла свободно стекать вниз по нему, но при этом не должен быть слишком крутым, чтобы не создавать проблем с оседанием или уходом грунта, а также не создавать излишнего шума.

Обычно рекомендуется делать уклон водостока в пределах от 2% до 5%. Это означает, что на каждый метр длины водостока необходимо сделать уклон от 2 до 5 сантиметров в сторону стока воды. В случае использования водосточной системы для кровли, уклон водостока должен соответствовать требованиям производителя системы, которые могут быть различными для разных типов систем.

Важно также учитывать конкретные условия местности, где будет устанавливаться водосточная система. Например, если в зоне установки есть растительность, необходимо учесть ее корни и особенности общей микроклиматической обстановки. Если же в зоне установки водостока предполагается большой транспортный поток, то необходимо выбрать материалы и способы монтажа, способные выдерживать высокую нагрузку.

В целом, для определения оптимального уклона водостока лучше обратиться к профессионалам, которые могут провести необходимый расчет и подобрать наиболее подходящие материалы и способы монтажа в зависимости от конкретных условий и требований.
