Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установку вытяжки можно сделать своими руками, если вы домашний мастер. Это возможно даже если кухня уже отремонтирована и новый ремонт не планируется. Важно, чтобы вытяжка была безопасно заземлена или занулена, т.е. металлические части подключены к «глухой» нейтрали. Также необходимо решить, какой тип вытяжки лучше подходит для вашей кухни, прежде чем начать установку.

Содержание:

• Типы и классификация кухонных вытяжек
  • Видео: немного о выборе вытяжки
• Электробезопасность
• Устройство защитного заземления
• Вопросы вентиляции
  • О нейтрализаторах запаха
• Воздуховод
• Как сделать вытяжку на кухне
  • Инструмент
  • Хлопушка
  • Шкаф
  • Установка гофра
  • Установка хлопушки
  • Монтаж вытяжки
  • Если шкафа нет и раструб большой
• Электромонтаж
• Чистка и уход
• Видео: пример установки кухонной вытяжки своими руками

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

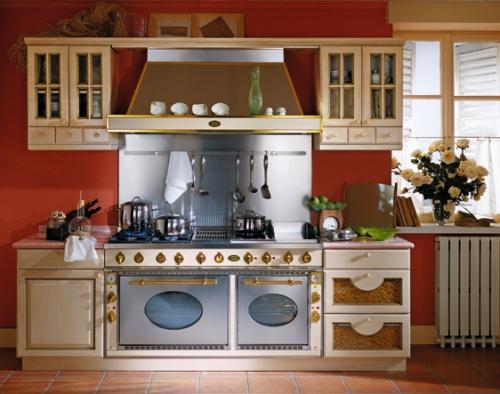

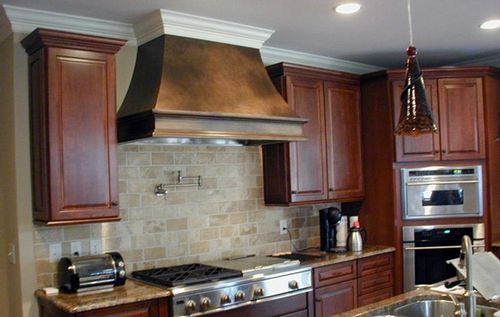

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

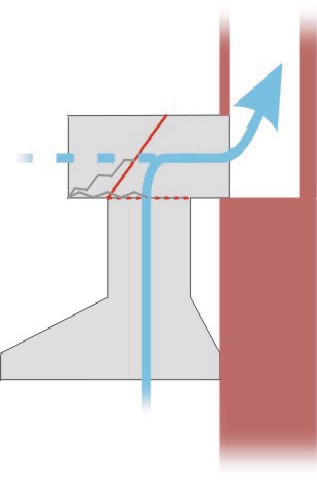

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

• Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
• Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
• Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

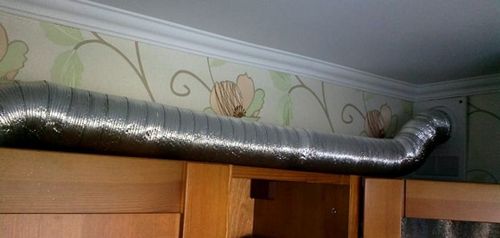

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

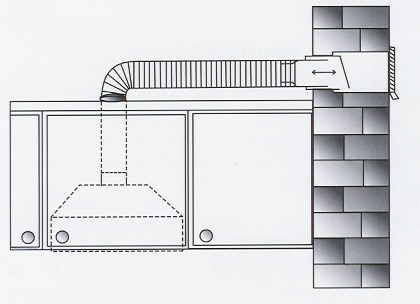

Типичная схема расположения кухонной вытяжки

Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

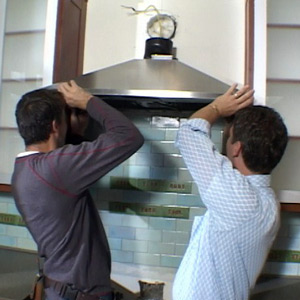

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.
