Устройство фундаментной плиты своими руками: подробная пошаговая инструкция

• Бюджетный вариант плитного фундамента, на что обратить внимание
• Строим плитный фундамент на простом грунте
  • Разметка и нарезка пятна фундамента
  • Укладка слоев из гравия и песка, пошаговая инструкция
  • Укладка гидроизоляции,установка опалубки и арматуры под плитную основу
  • Как заливается плита своими руками
• Заключение

Выбор устройства фундаментной плиты как основной системы фундаментирования здания, на первый взгляд, может показаться очевидным и простым решением задачи обеспечения устойчивости дома на непредсказуемых плохих грунтах и рыхлых глинах.

Можно даже сэкономить на услугах проектировщика, но если вас интересует результат, а не процесс, все же лучше иметь на руках грамотный проект фундамента, за который уплачены нормальные деньги.

Бюджетный вариант плитного фундамента, на что обратить внимание

Понятно, что на сложном рельефе с непонятным составом грунта высокое качество плитного фундамента получить сложно, особенно, если грунтовая вода близко к поверхности. В этом случае рисковать браться за работу своими руками, может быть,и нет смысла, лучше все же получить грамотный проект, с привязкой на местности, и одного дельного практика. Если в слое грунта на глубине в 100-120 см воды нет, можно рассчитывать на собственные руки и голову. Но обязательно нужен практический опыт, хорошо, если имеются материалы со стройки, реальные карты работ и пошаговая инструкция. В процессе обустройства монолитного фундамента своими руками пошаговые фото хорошо помогут сориентироваться даже в самых простых операциях, как пайка пленки или выкладка арматуры.

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

• Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
• Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
• Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
• Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

Строим плитный фундамент на простом грунте

Сразу стоит оговориться, что фундамент монолитная плита не является универсальным решением проблемы пучинистого слоя грунта. Но его использование позволяет значительно уменьшить риск расколоть основу фундамента и коробку здания, благодаря особенностям устройства плитной системы:

1. Во-первых, прочность и устойчивость фундамента практически не зависит от того, какой толщины бетон в плитной конструкции;
2. Во-вторых, неправильно уложенная и связанная своими руками арматура может вообще не воспринимать изгибающие усилия и не выравнивать напряжения на плитном фундаменте. Именно этот вид нагрузки становится основной причиной разрушения основания и стен здания;
3. В третьих, как и в большинстве других конструкций фундаментов, устойчивость и долговечность зависит на 50% от того, насколько эффективно вы своими руками выполнили дренаж и утепление отмостки.

Важно! Пока нагрузки на тело плитного фундамента распределены равномерно, даже в условиях подтопления плита будет стоять прочно, как броненосец. Стоит любую из частей плитной основы вывесить на точечной опоре, даже при наличии арматуры плита даст трещину, невидимую глазу. Мороз и слой капиллярной влаги «разрежут» бетонное тело фундамента, как ножом.

Поэтому все, что делается своими руками на плитном фундаменте, должно быть направлено на обеспечение выравнивания нагрузок. Пошаговой инструкции в этом вопросе быть просто не может, поэтому многие вопросы, особенно при укладке слоя щебенки и арматуры, решаются из практического опыта.

Разметка и нарезка пятна фундамента

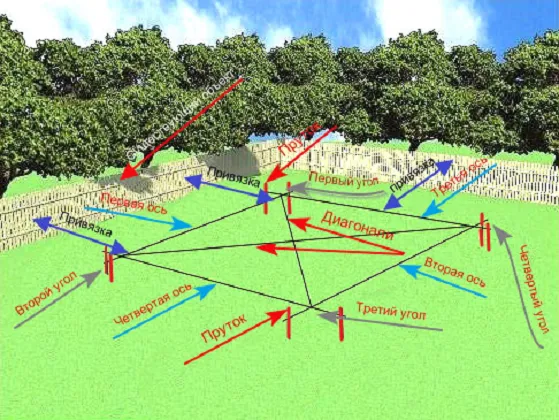

Перед разметкой и отбивкой контура будущей монолитной плиты фундамента на колышках потребуется соорудить своими руками временный ориентир на плане участка с помощью обычного песка. На практике обычно берут увеличенный в ширину на метр-полтора силуэт подошвы основы плитной системы и рисуют линии, отсыпая струей сухой песок из рук. После снятия поверхностного слоя обозначаем точные линии контура будущего фундамента.

Поверхность под плитный фундамент необходимо тщательно спланировать по горизонту. Если размер плитного пятна небольшой, то подрезать и подчисть слой грунта можно небольшим трактором, и далее начисто подчистить своими руками, ориентируясь по данным нивелира. Для плитных фундаментов больших объемов более рационально использовать бульдозер, чем копаться своими руками, лопатой много не сделаешь.

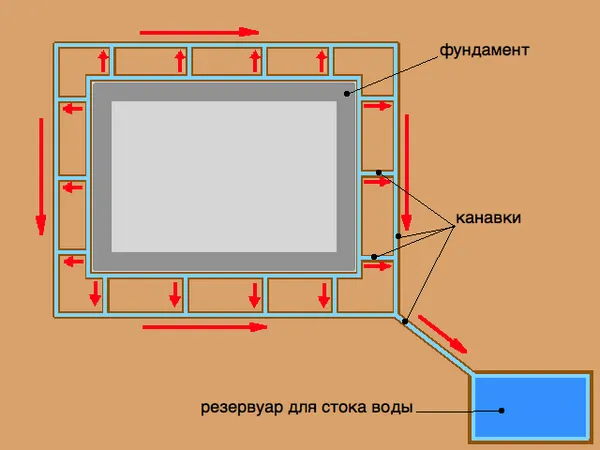

На следующем этапе, не откладывая дело в длинный ящик, необходимо своими руками выкопать траншею на глубину не менее 60-80 см, трубу вывести в дренажный сток за пределами участка. Теперь можно приступать к уплотнению без риска просачивания грунтовых вод. Уплотнение грунта, как и планирование участка, лучше выполнять катком или аналогичной техникой, даже обычной мототрамбовкой достичь нормального уплотнения на 10-15 см довольно сложно. Если грунт избыточно влажный, своими руками отсыпаем тонкий слой мелкого гравия и втрамбовываем его в слой почвы, пока поверхность пятна под плитный бетон станет настолько плотной, что на слое отсыпки не остаются следы от обуви на высоких каблуках.

Укладка слоев из гравия и песка, пошаговая инструкция

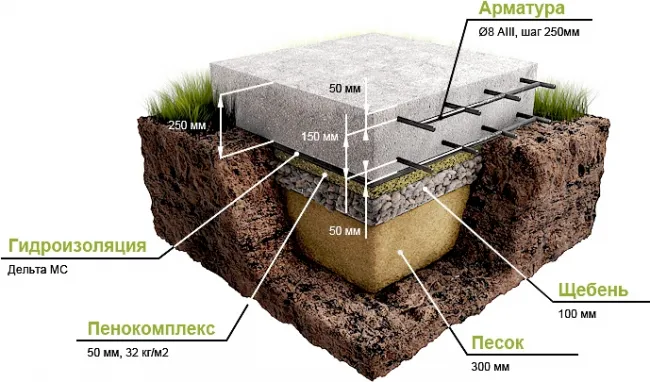

На утрамбованный грунт выкладываем слой геотекстиля, можно дорожного варианта или более плотного, под 150-200 г/м2. Полотна выкладываем на поверхность с перехлестом на стыках до 20 см. Чтобы уложенное полотно не смещалось при рассыпке песка, на стыках пришпиливаем геотекстиль скобами степлера. Для подушки фундамента потребуется отсыпать слой не менее 200-250 мм толщиной. Чтобы не рвать уложенную ткань, выложим в центре котлована дорожку из досок. Песок используем гравийный, очень крупный и хорошо промытый водичкой. По мере укладки в основание плитного фундамента выравниваем слой и трамбуем его. Окончательное уплотнение слоя производится вибромашинкой после выведения плоскости слоя по горизонту.

Аналогичным способом отсыпаем гравий слоем не менее 10-12 см. Первый слой в виде мелкой 4-20 фракции, далее сыпем щебень крупнее, размером в 20-40 мм.

Укладка гидроизоляции,установка опалубки и арматуры под плитную основу

Гидроизолирующий слой защищает плитный фундамент от капиллярной воды и одновременно служит барьером для удержания бетонной смеси, залитой в опалубку. Поэтому раскатываем полотнища стеклорубероида или аналогичного рулонного материала с перехлестом в 10 см и обязательно проклеиваем швы слоем битумной мастики. Если этого не сделать,слой «цементного молочка» может приподнять края полотен, в результате чего образуются многочисленные щели, через которые вода беспрепятственно проникнет к бетону. Для периферийных участков плитного фундамента это будет означать медленное разрушение с каждым морозом.

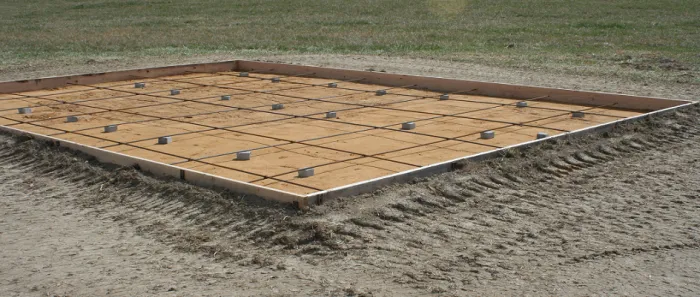

Далее собираем из заготовленных щитов простую и доступную конструкцию опалубки. Углы можно усилить набивкой горизонтальных распорок, края гидроизоляции аккуратно выпускаем на стены, чтобы потом закрепить их на стенах плитного основания.

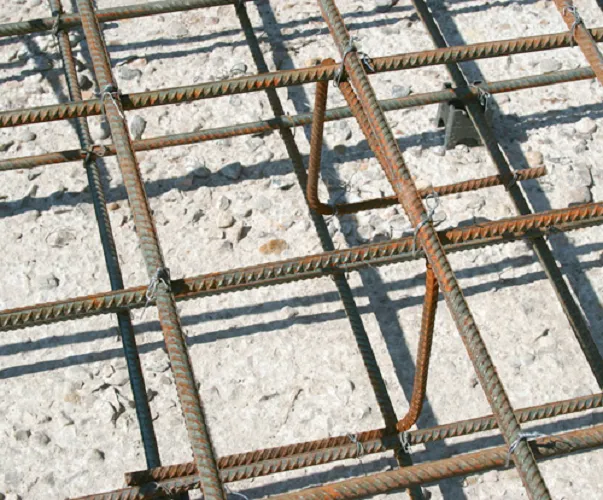

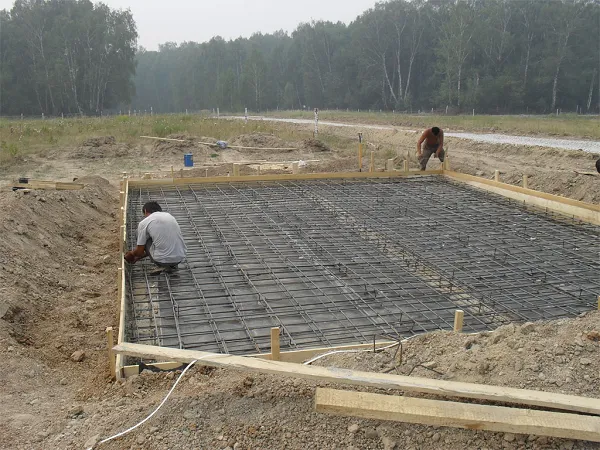

Армирование плитного фундамента выполняется по стандартной схеме, в два слоя сетки, полученной перевязкой арматуры проволокой. Для армирования берем пруток 10-12 мм, окно сетки не более 20-25 см. Если грунт очень слабый, в дополнение к выполненному армированию укладываем по периметру слой из четырех прутков, разнесенных с шагом 30-35 мм, как на видео:

Таким образом, любые осадки краев плитного фундамента до момента его окончательного затвердевания будут подстрахованы дополнительным армированием. В среднем на один плитный фундамент уходит не менее двух тонн арматуры.

Важно! Слой бетона от нижней и верхней поверхности плиты до заложенной в тело фундамента арматуры должно составлять не более 4-5 см.

Как заливается плита своими руками

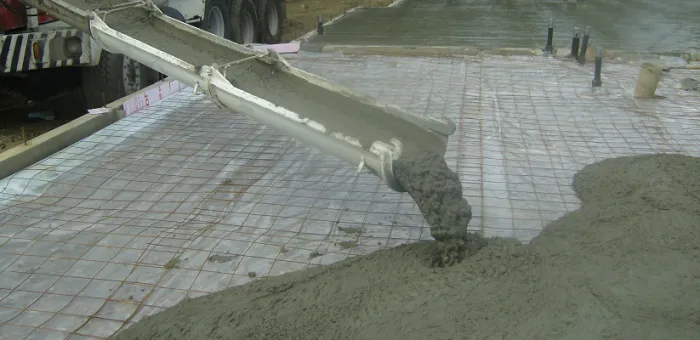

Для тонкой плиты в 200-250 мм лучше использовать высокопрочные марки бетона В25- В30. Покупая пару-тройку миксеров раствора, лучше не рисковать, а приобретать материал под плитный фундамент непосредственно на заводе или конторе, где его готовят на потоке. Перед заливкой устанавливаем доски и разливной желоб. Проще работать двумя парами– одна регулирует подачу бетона на желоб, вторая пара раскидывает льющуюся смесь слоями в нужный сектор опалубки плитной отливки.

Если исходить из того, что купленный бетон будет в лучшем случае марки М200, толщину плиты увеличивать не стоит, лучше использовать пластифицирующие добавки, останавливающие расслоение смеси. В этом случае недостаток прочности бетона плитного фундамента будет компенсирован лучшим сцеплением материала с арматурой,потерь несущей способности плитной основы быть не должно.

Заключение

Снять опалубку с плитной отливки можно будет не ранее, чем через две недели, если стоит жаркая влажная погода, то через 10 дней. Даже если между стенками опалубки и бетоном образовались щели, снимать дерево нельзя, так как еще продолжаются процессы осадки слоев грунта под давлением плитной фундаментной системы. При правильном подборе характеристик расчетная 80-ти процентная прочность плитного фундамента наступит через 20-25 дней.
