Усиление углов ленточного фундамента — схемы армирования и правила вязки арматуры

Угловые секции ленточных фундаментов представляют собой области, в которых возникают разнонаправленные механические напряжения, будь то статического или динамического характера. В связи с этим, они требуют дополнительного усиления, чтобы обеспечить равномерное распределение нагрузок и предотвратить деформации или разрушения.

Если вы интересуетесь темой укрепления углов ленточных фундаментов, то вязка арматуры на углах – это важный шаг для достижения надежности и долговечности вашей конструкции.

• Почему требуется выполнять армирование фундаментов?
• Сварка или вязка?
• Основные правила армирования
• Как выбрать арматуру и проволоку для вязки?
• Основные способы анкеровки
  • 5.1 Правила армирования Г-образными прутками
  • 5.2 Армирование П-образными элементами
  • 5.3 Армирование тупых углов
• Как вязать арматуру на углах?

Почему требуется выполнять армирование фундаментов?

Несмотря на высокую прочность, бетон является хрупким материалом, который под воздействием различных типов нагрузок может деформироваться и в случае превышения предела прочности разрушаться. Появление трещин в конструкции снижает общие несущие характеристики объекта, вследствие чего существенно сокращается срок его эксплуатации.

За счёт того, что бетон имеет малую величину прочности на разрыв, важно грамотно распределять и компенсировать нагрузки по всей площади конструкции. Выполнение армирования бетона, позволяет увеличить прочность всего фундамента и предотвращает его разрушение, при правильном выполнении и расчете.

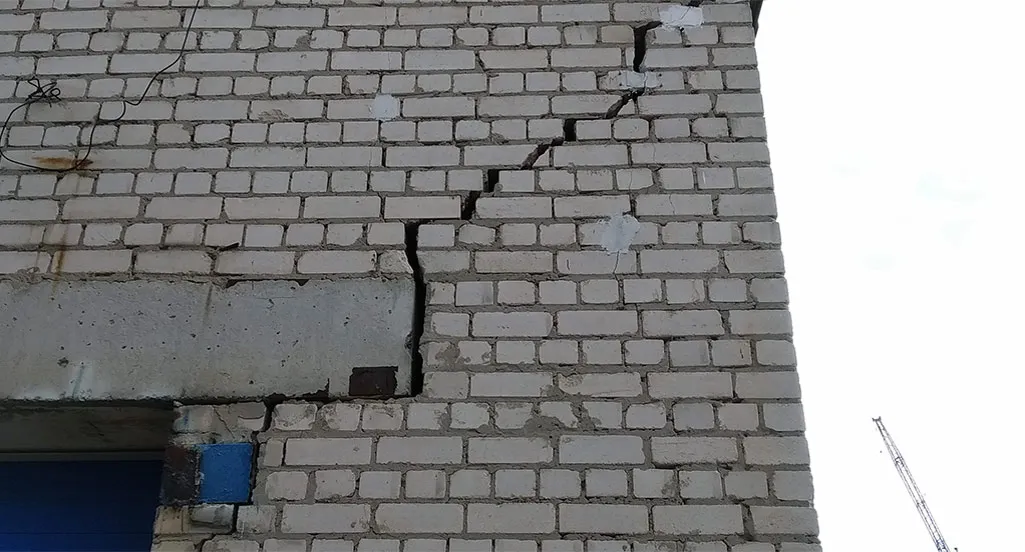

Пример того, что становится со стенами дома, при неправильном армировании углов фундамента или его отсутствии. В данном случае армирования совсем не было, угол фундамента просел и стена треснула. В итоге пришлось все здание стягивать на шпильки, и подливать фундамент с низу.

Разрушение основания может быть вызвано рядом негативных факторов:

1. Превышение расчётных параметров нагрузки. Например, достройка ещё одного этажа, балкона, установка промышленного оборудования в не предназначенных для этого помещениях и т. д.
2. Проседание грунта. Конструкция теряет опору и под собственным весом и массой здания начинает разрушаться.
3. Несоблюдение строительных норм, которые повлекли преждевременный износ фундамента.

Сварка или вязка?

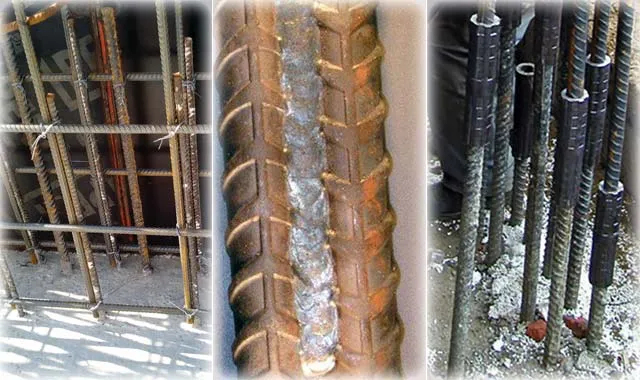

Согласно СП 52-101-2003 арматурные прутки должны быть жёстко связаны одним из следующих способов:

1. Внахлёст без сварки с использованием ряда методов анкеровки: с прямыми концами арматурными прутками с рёбрами жёсткости, с крюковыми загибами, если арматура гладкая, на петли.
2. Сварка внахлёст, накрест или тавром.
3. На механические устройства или муфты с резьбой.

Почему же арматуру чаще вяжут а не сваривают, так как при сваривании меняются свойства металла за счёт появления новых фаз при расплавлении. Этот факт нужно учитывать и подбирать пруты с подходящими характеристиками, например, подойдет арматура класса А500С. Также следует строго соблюдать технологию сварки и использовать электроды со специальным составом.

Основные правила армирования

Базовые правила армирования углов фундамента подробно изложены в СНиП 52-01-2003. Для расчета расхода арматуры на 1 м3 бетона, необходимо 0,1% умножить на площадь сечения фундамента с округлением в большую сторону. Стоит понимать, что эта величина минимальная, поэтому при строительстве нужно выполнять расчеты индивидуально для каждой постройки, с учетом особенностей грунта и будущих нагрузок, которые будут действовать на основание.

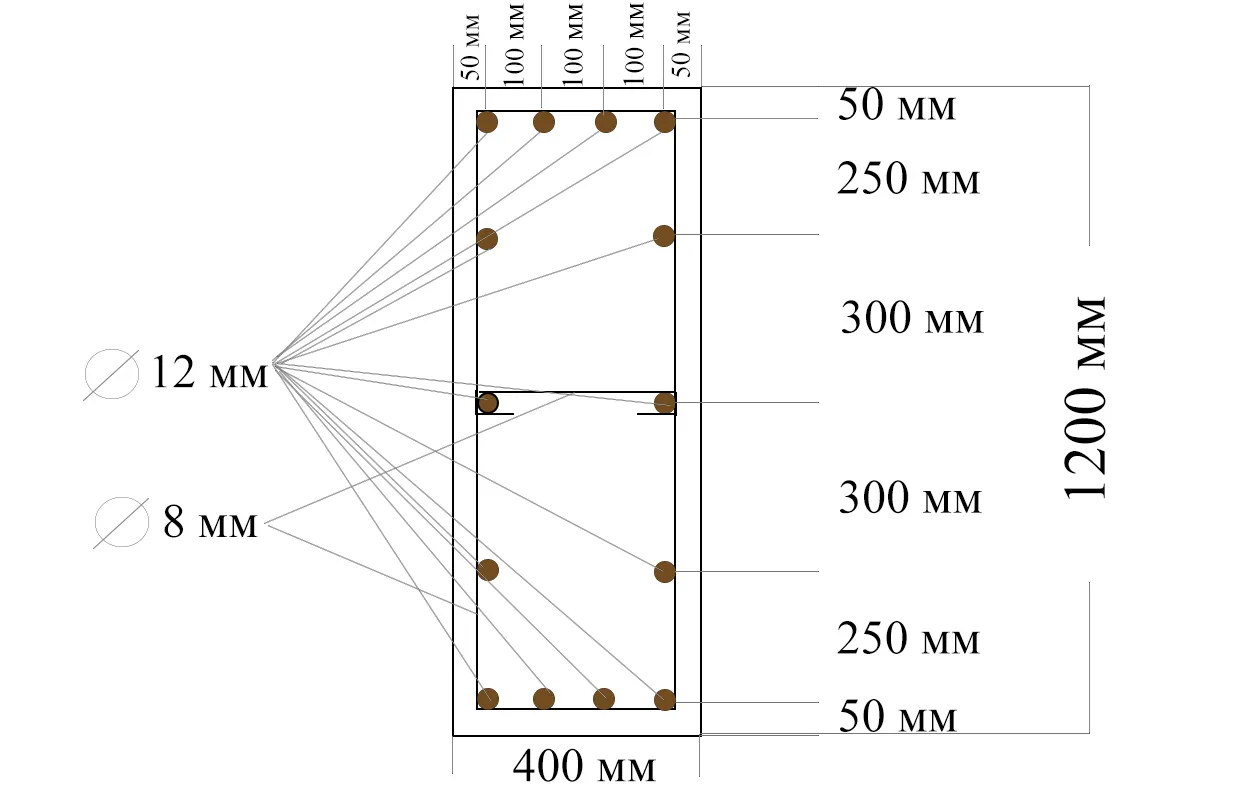

Интервал между ближайшими продольными элементами армирующего каркаса составляет 250-400 мм. Минимальный шаг между поперечными перемычками, чаще всего это хомуты для арматуры, составляет половину от рабочего сечения фундамента, но не превышать 300 мм.

При создании армирующего каркаса необходимо соблюдать ряд требований:

1. Диаметр рабочих арматурных прутков от 10 до 20 мм, а дополнительных – от 6 до 10 мм.
2. В двух направлениях от угла устанавливают поперечные пояса в количестве 3-4 с шагом 50 см от главного.
3. Интервал между продольными поясами должен быть 50 см, а количество определяется на основе расчётов по формулам из СНиП 52-01-2003.
4. Расстояние между прутками подбирается в интервале от 50 до 80 см в соответствии с требованиями к прочности конструкции и её несущим характеристикам.
5. В углах не рекомендуется делать стыки. Если без этого не обойтись, то требуется использовать метод нахлёста. В горизонтальном направлении он может выполняться на расстояние 50 диаметров арматуры при использовании бетона М200, 40 – М250, 35 – М300. По вертикали требуется разнос на 60 диаметров или 150% от общей длины нахлеста арматуры.

При заливке бетонного раствора важно, выдержать защитный слой бетона для арматуры – минимум 50 мм. Для контроля необходимо устанавливать фиксаторы для арматуры, снизу “стульчики”, по бокам каркаса “звездочки”.

Как выбрать арматуру и проволоку для вязки?

Арматуру следует выбирать на основании маркировки:

1. С – подходит для сваривания.
2. К – материал подходит для вязки, обладает высокой коррозионной стойкостью и прочностью даже при значительных механических нагрузках.

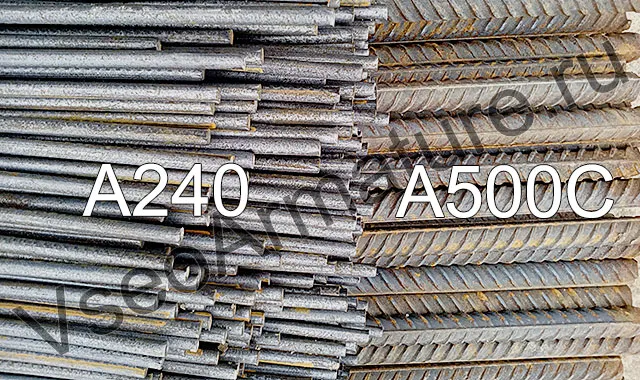

Арматура А240 (А1) используется для конструктивных элементов, а А500С для основного армирования.

Прутки, которые не маркированы и не стандартизированы не могут использоваться при строительстве объектов, так как нет гарантий в соответствии заявленным техническим требованиями.

Для вязки арматуры лучше всего подходит проволока диаметром 1,2 мм. Важно чтобы она была термообработанная, иначе вязать ей будет очень неудобно.

Основные способы анкеровки

Для формирования надёжных и прочных арматурных углов необходимо использование анкерования. Оно бывает следующих типов:

1. Прямая. Подходит только при возведении малоэтажных зданий. Реализуется методом простого наложения прутков внахлёст. Основной целью является обеспечение максимально возможной жёсткости контакта, чтобы не допустить сдвиги в момент заливки бетонного раствора.
2. Петля. Она располагается в углу, два прутка складывают напополам.
3. Крюк. Пруток изгибается на 180°, а конец плотно пригибается в основной части.
4. Лапка. Стержень изгибается под углом 90°.
5. Сварка поперечин.
6. С применением шайбы и стального уголка.

Последние два способа предназначены для анкерования только в продольном направлении. Для повышения прочности допускается сваривать соединение. Прямая анкеровка и лапка применима для прутков разного размера.

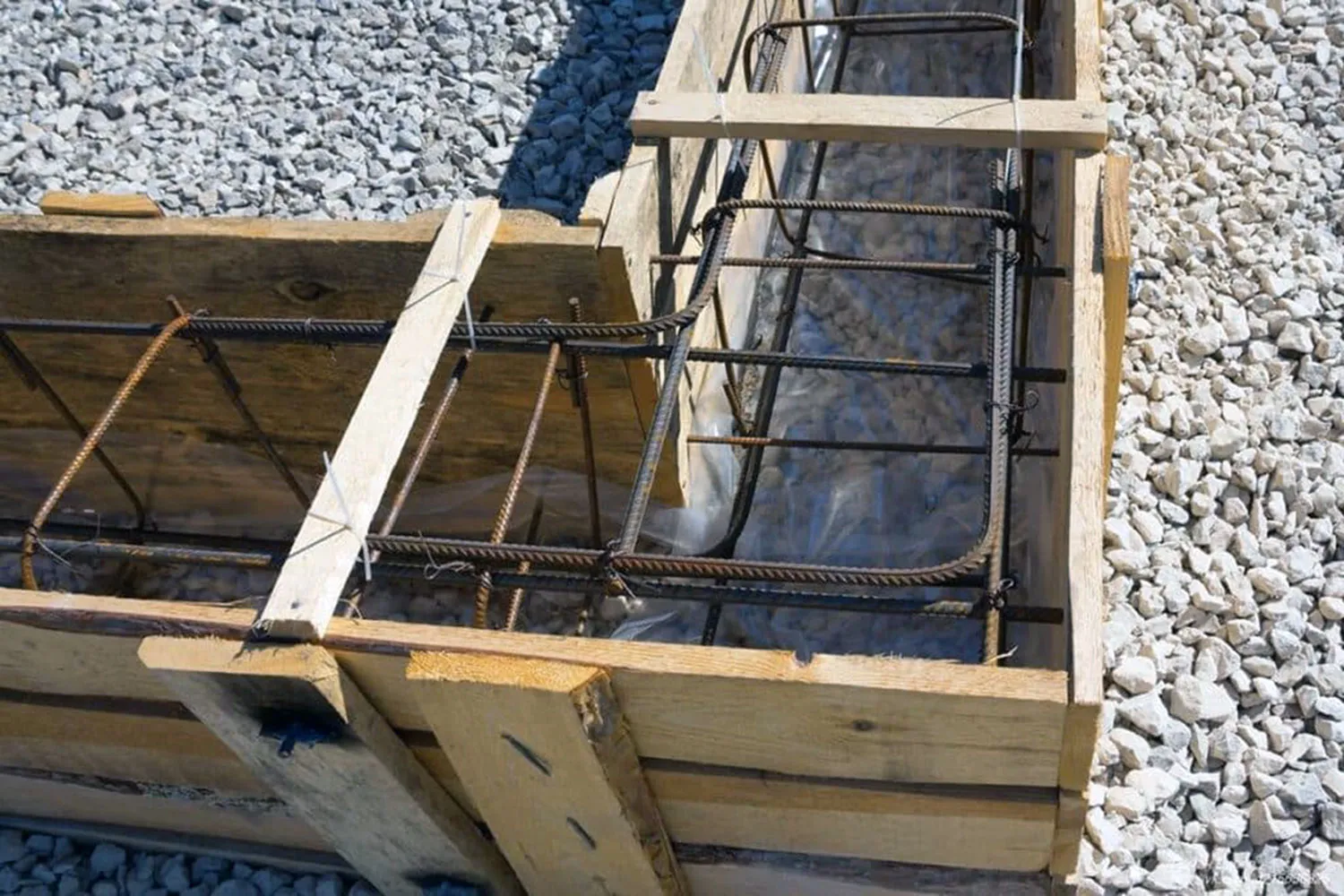

Правила армирования Г-образными прутками

Самый простой метод, который прост в реализации и поэтому является наиболее распространённым. Г-образные элементы располагают в углах и крепят к несущему каркасу. Их длина равна 50 диаметрам используемой арматуры. Внутренние прутки связываются при помощи данных креплений с внешними.  Данное соединение позволяет надёжно соединять сходящиеся стены.

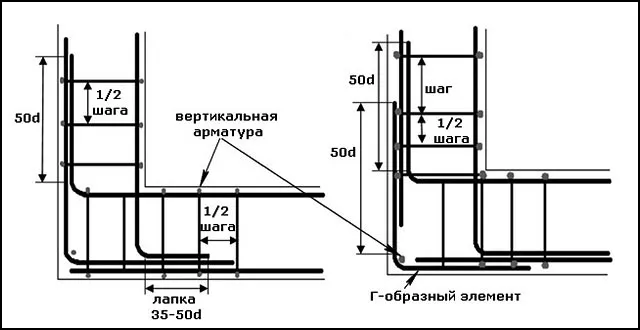

Схема армирования углов ленточного фундамента Г-образными элементами.

Места примыкания стен требуется усиливать двумя Г-образными элементами. На продольный уровень должно приходиться минимум три таких соединения.

Армирование П-образными элементами

П-образная анкеровка предназначена для увеличения прочности конструкции основания здания. Они подбираются по ширине равной поперечному размеру каркаса. Устанавливаются по одному на каждый горизонтальный уровень конструкции, с учётом двух сторон армирующего каркаса. К несущим элементам крепятся по направлению от угла открытой частью.

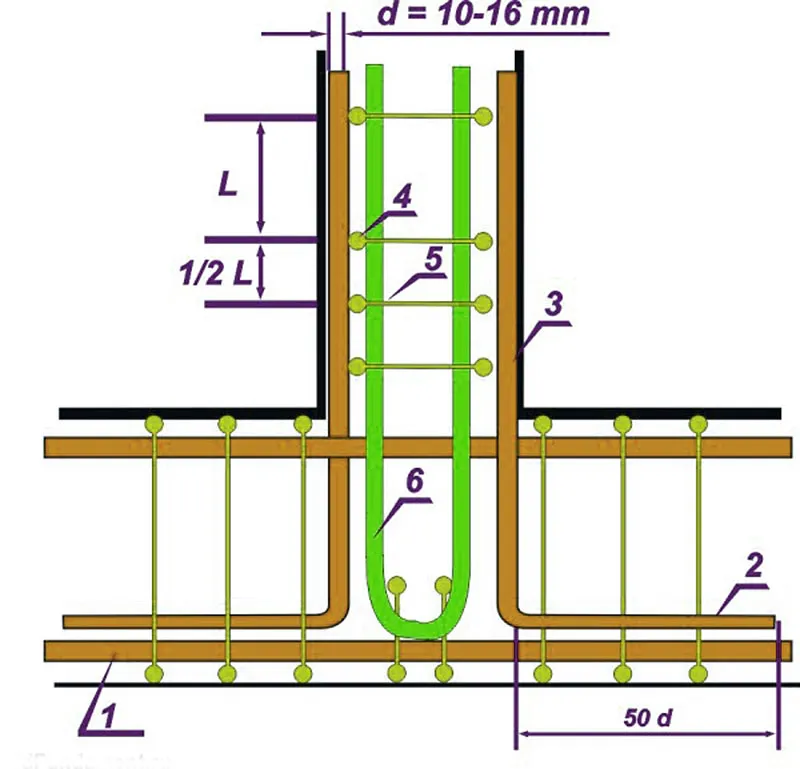

Схема правильного армирования примыканий ленточного фундамента П-образными элементами.

Армирование тупых углов

Тупые углы встречаются исключительно в зданиях со сложными архитектурными формами и не являются распространёнными. Закладка таких армопоясов может требоваться при строительстве эркера или веранды.

Армирование осуществляется двумя способами:

1. Путём загибания внешних продольных прутков под заданным углом. Внутренние элементы изгибают аналогичным способом, а затем крепят к внешним. Длина загиба составляет 50 диаметров арматуры.
2. Методом изгибания дополнительных хомутов, а не основных. Длина аналогична первому способу.

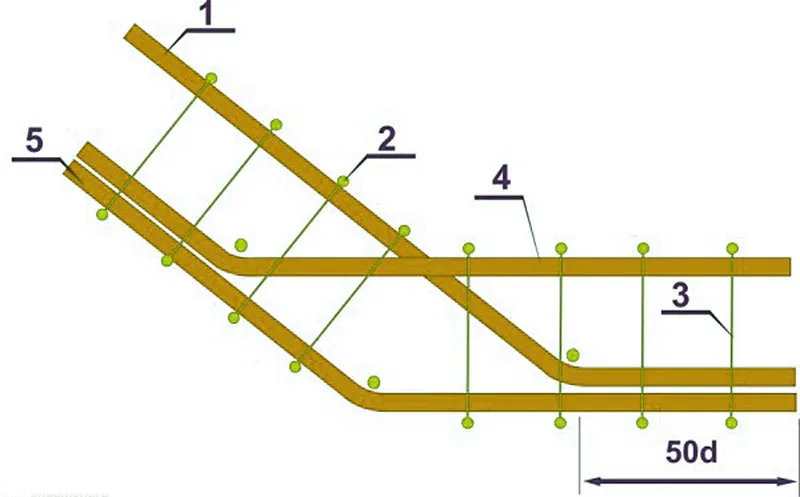

Схема связки углов арматуры ленточного фундамента.

При креплениях внешних и внутренних элементов можно использовать вязку или сварку.

Самые важные условия надежной вязка арматуры в углах ленточного фундамента, это качество используемых изделий и соблюдение величины нахлеста. Для того чтобы стержни не теряли свои прочностные характеристики в процессе гибки, следует соблюдать радиус загиба арматуры.

Как вязать арматуру на углах?

Вязка соединений выполняется следующим образом:

1. Берётся проволока для вязки арматуры длиной 200 мм, сгибается пополам.
2. Делается изгиб в виде крючка, но не до конца.
3. Крючок из проволоки продевается через прутки которые следует соединить.
4. Кончик крючка для вязки арматуры продеваем через петлю.
5. Свободный конец проволоки обматывается вокруг крючка.
6. Затягивается петля, оставшийся «хвост» проволоки обматывается вокруг арматуры так, чтобы концы были загнутыми и не торчали.

Также можно вязать «мёртвым» узлом, который считается более надёжным, чем обычный (смотрим фото ниже).

Правильное выполнение армирования углов в фундаментах ленточного типа позволяет усилить несущую конструкцию и продлить срок службы здания. Необходимо точно следовать технологиям и соблюдать строительные нормы.

Когда арматуру вяжут а когда варят?

Арматуру вяжут, когда ее необходимо соединить и закрепить в бетонной конструкции, такой как фундамент, стены или колонны. Вязка арматуры обычно выполняется вручную с использованием специальных инструментов, таких как крюки, плоскогубцы, пряжки и др.

Арматуру варят, когда нужно выполнить соединение арматурных стержней, например, для создания сварных сеток или для закрепления дополнительных элементов. Сварка арматуры выполняется с помощью сварочного аппарата и специальной сварочной проволоки.

Выбор метода соединения арматуры зависит от типа бетонной конструкции, ее размеров и нагрузок, которые она будет выдерживать. Также необходимо учитывать требования строительных норм и правил, регулирующих использование арматурных конструкций в разных условиях эксплуатации.
