Места, где соединяются углы и примыкания ленточного фундамента, представляют собой зоны сосредоточения напряжений, направленных в разные стороны. Неправильное соединение продольной рабочей арматуры на участках примыканий и в углах может вызвать появление поперечных трещин, разделений и отслоений в этих критических зонах. Если вас интересует вопрос о правильной вязке арматуры в углах, далее представлена соответствующая информация.

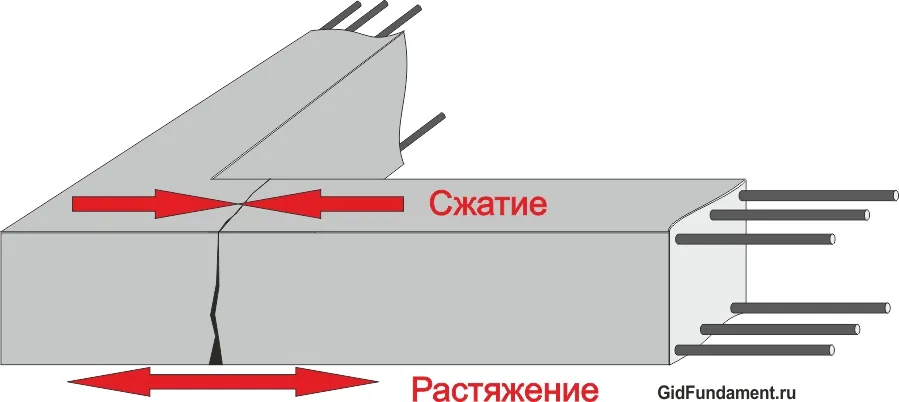

Рис.1. Нагрузки на угол фундамента.

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Схема внахлёст (лапки)

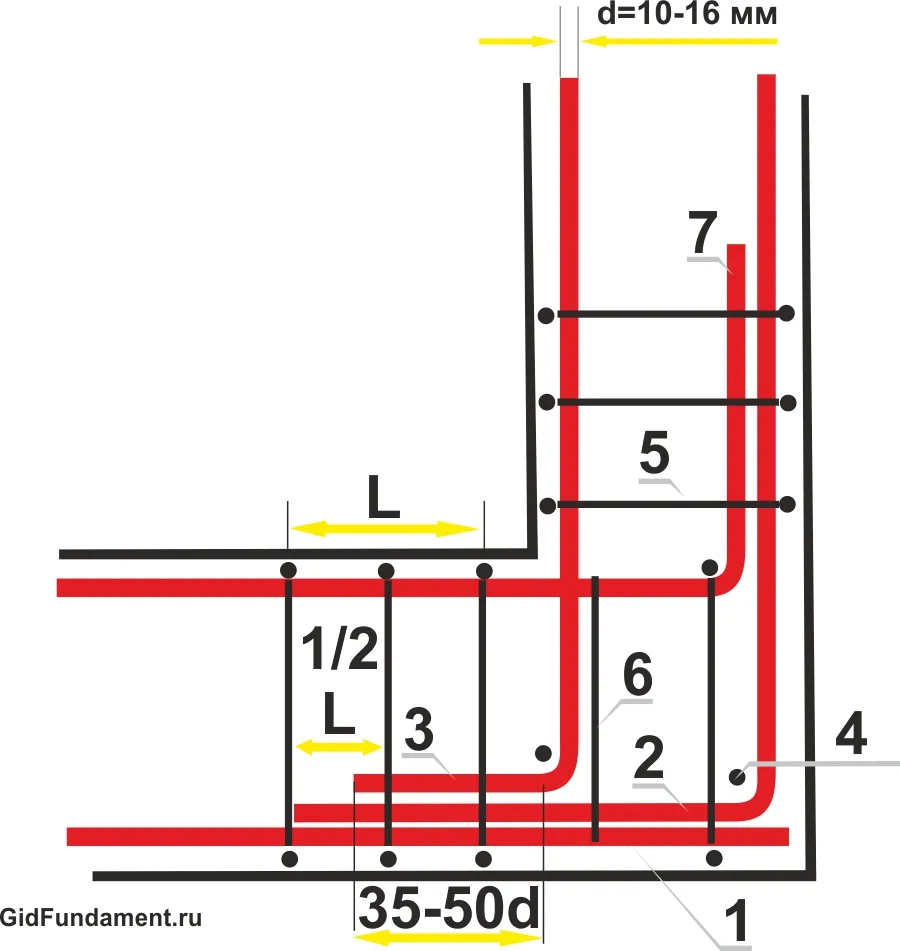

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

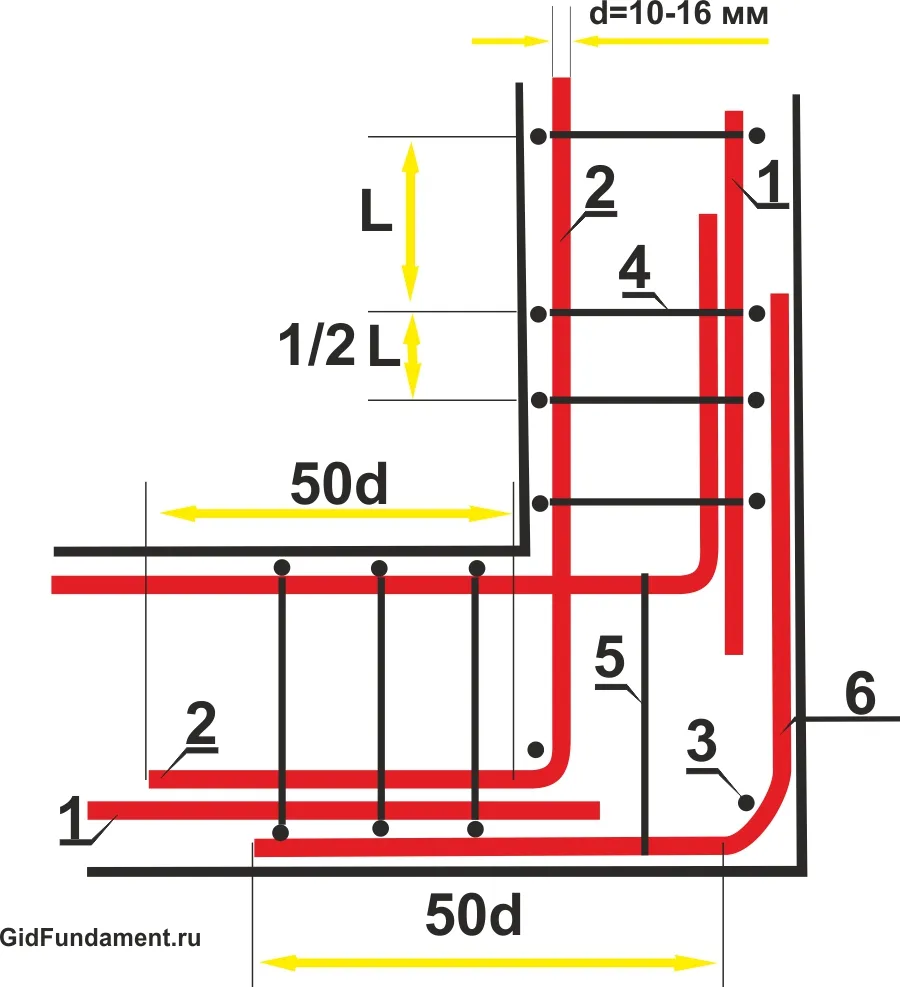

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

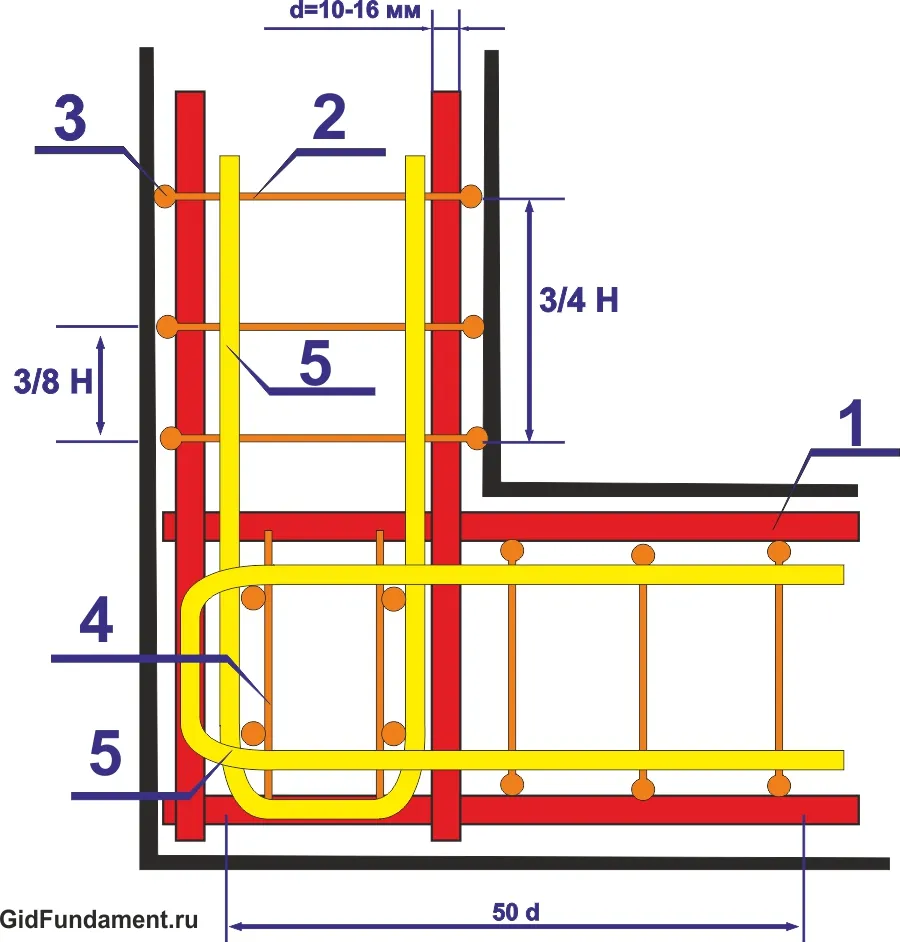

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

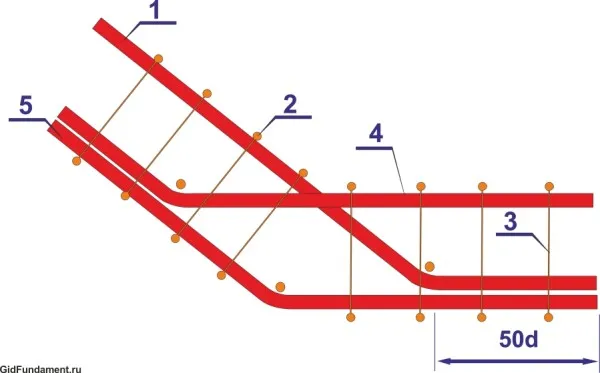

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Армирование примыканий

Соединение внахлёст

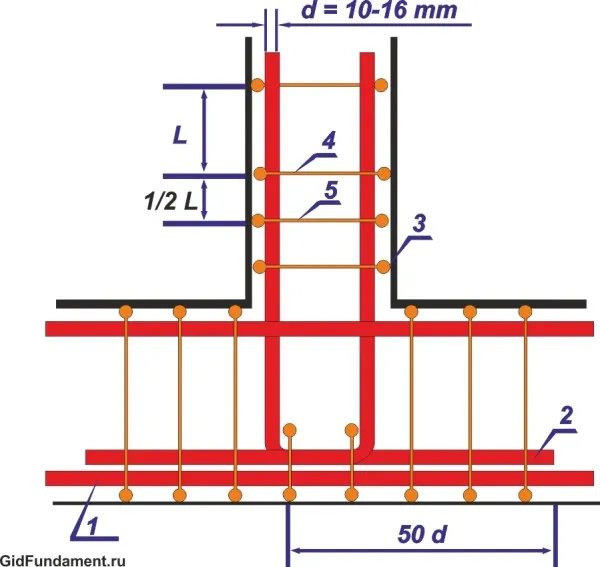

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

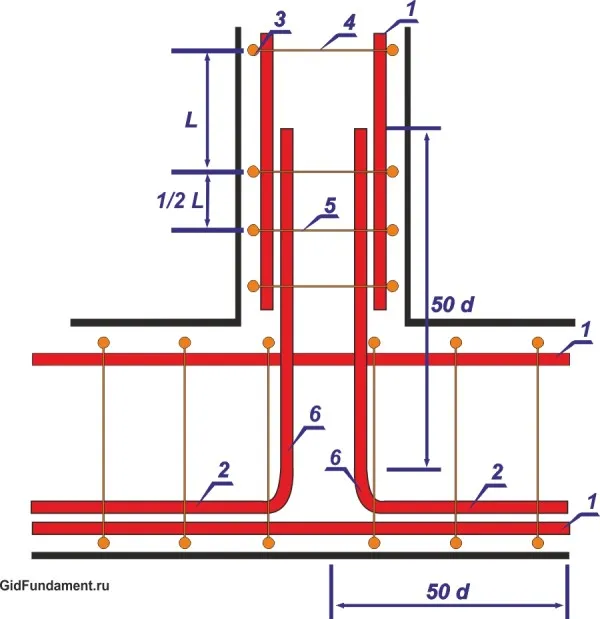

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

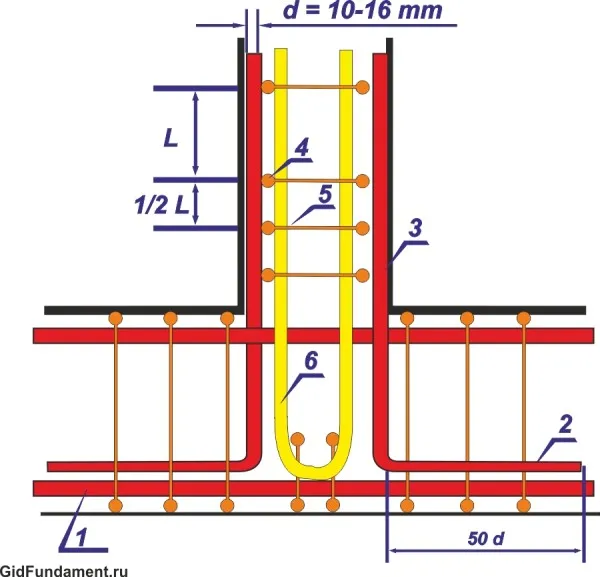

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Типичные ошибки

Все способы угловых и примыкающих соединений арматуры направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

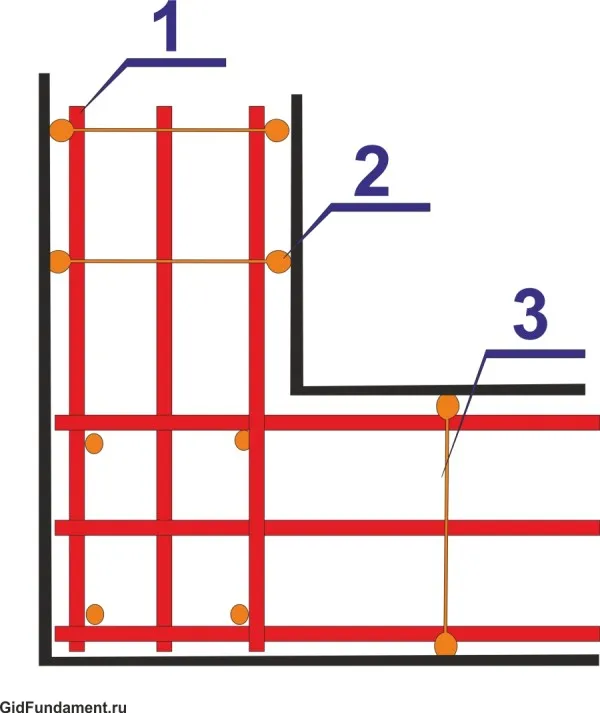

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Рис. 9. Частая ошибка при армировании углов

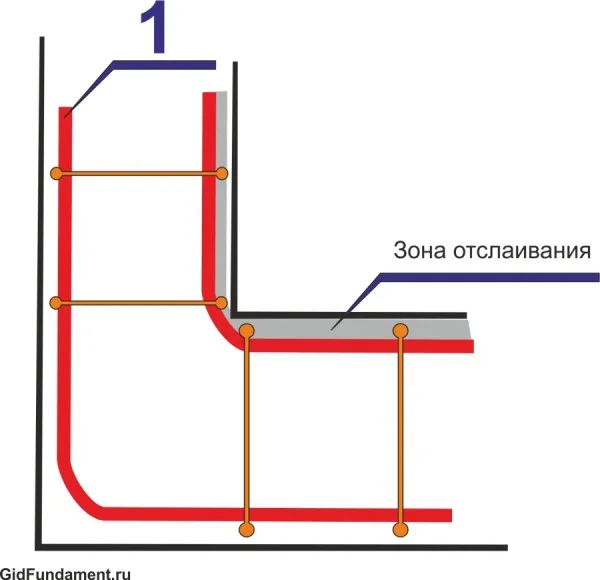

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Неправильное армирование угла

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой, если собираетесь ее использовать.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. – залог надёжности и долговечности здания.

Когда арматуру вяжут а когда варят?


Арматуру вяжут, когда ее необходимо соединить и закрепить в бетонной конструкции, такой как фундамент, стены или колонны. Вязка арматуры обычно выполняется вручную с использованием специальных инструментов, таких как крюки, плоскогубцы, пряжки и др.

Арматуру варят, когда нужно выполнить соединение арматурных стержней, например, для создания сварных сеток или для закрепления дополнительных элементов. Сварка арматуры выполняется с помощью сварочного аппарата и специальной сварочной проволоки.

Выбор метода соединения арматуры зависит от типа бетонной конструкции, ее размеров и нагрузок, которые она будет выдерживать. Также необходимо учитывать требования строительных норм и правил, регулирующих использование арматурных конструкций в разных условиях эксплуатации.
