Устройство плитного фундамента своими руками — пошаговая инструкция и видеогайд.
Использование монолитной железобетонной плиты как фундамента является значительным финансовым вложением. Но при определенных обстоятельствах это может оказаться единственно правильным решением. Если это соответствует ситуации, также можно изучить видеоматериалы о создании фундамента с использованием плиты своими руками.
На строительных площадках с непрочными грунтами, например, только таким способом можно обеспечить надежность и устойчивость строению.
Несмотря на пугающие размеры конструкции, нетрудно соорудить своими руками плитный фундамент – пошаговая инструкция данного процесса приведена ниже.
Содержание статьи
Материалы и инструменты
Для возведения плитного фундамента своими руками (о плюсах и минусах плитного фундамента), вам необходимо предварительно подготовить комплект необходимых инструментов и стройматериалов.
Итак, вам понадобится:
- штыковая и совковая лопаты: их количество будет зависеть от числа помощников, которые будут работать с вами;
- строительный уровень;
- виброплита;
- шнур или бечевка для разметки. Для выполнения данной операции вам пригодятся и колышки;
- вибратор для уплотнения бетонной смеси в процессе заливки
- бетономешалка (можно заказать готовый бетон, но в таком случае необходимо организовать подъездной путь к месту устройства фундамента);
- крючок для вязки арматурного каркаса.
Определить необходимое количество основных материалов возможно только после проведение необходимых расчетов.

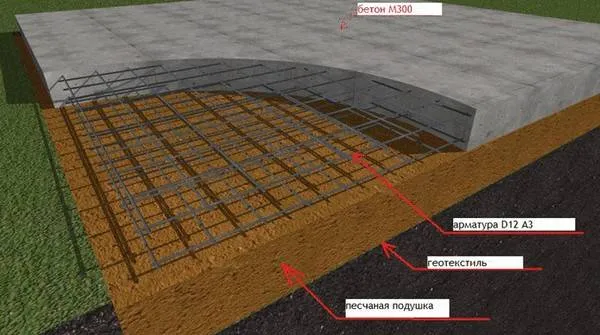

«Пирог» плитного фундамента состоит из следующих слоев:
- гравийно — песчаной подушки;
- гидроизоляционного слоя;
- арматурного каркаса, залитого бетоном.
Обычно своими руками плитный фундамент (плитный фундамент — технология работ) возводится под частные дома или хозпостройки. Все они относятся к конструкциям легким или средней тяжести.
В таких случаях можно избежать сложных расчетов, принимая толщину каждого слоя на основании рекомендаций специалистов (фундамент плита — расчет толщины):
- монолитной ж/б плиты — не менее 100 мм;
- песчаного слоя — 300 мм;
- щебеночной подсыпки – 100 мм.
Зная толщину, ширину и длину фундамента, простым перемножением этих значений можно подсчитать кубатуру каждого из основных материалов.
Немного сложнее обстоит дело с подсчетом количества арматуры. Она используется для изготовления арматурного каркаса. Эта конструкция состоит из двух сеток, связанных между собой вертикальными отрезками.
В частном строительстве для сборки верхнего и нижнего поясов каркаса применяют арматуру диаметром 12 мм. Шаг сетки составляет 200 мм. Для подсчета метража арматуры надо подсчитать количество стержней и результат умножить на длину одного из них.
Разделите длину и ширину будущего каркаса на 200 и прибавьте к полученному числу по одному стержню. Осталось умножить эти цифры на 2 (количество поясов), а затем – на длину стержня и результаты сложить.
Пример: вам необходимо смонтировать каркас размером 6000х4000 мм.
6000:250 = 24;
4000:250 = 16;
(24+1) х 2 х 4(м) = 200 м;
(16+1) х 2 х 6(м) = 204 м;
200 + 204 = 404 (м. п.)
Переводим погонные метры в тонны:
404 (м) х 0,88 (кг/м) = 355,5 кг = 0,356 т,
Где 0,88 кг/м – удельный вес одного погонного метра арматуры диаметром 12 мм.
Оптимальная высота каркаса для частных построек – 150 мм. Исходя из этого, можно подсчитать и количество арматуры диаметром 8 мм на выполнение вертикальных связей.
Вязальной проволоки уходит в среднем до 20 кг на тонну арматуры. То есть для нашего примера ее потребуется не более 7,2 кг (20 х 0,356 = 7,12).
При подсчете количества бетона необходимо учесть, что арматура должна полностью покрываться бетонной смесью слоем в 50 мм. Следовательно, толщина плиты под каркас высотой 150 мм составит 250 мм.
Этапы работ
Строительство фундамента любого типа начинается с производства земляных работ.

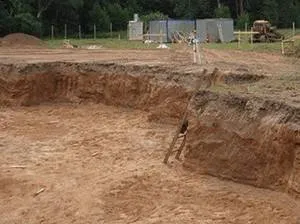

Этап 1 – земляные работы

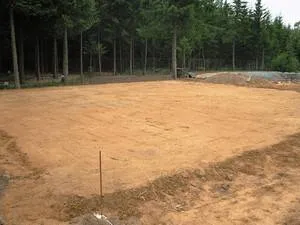

Рельеф выравнивается, при необходимости, подсыпается грунт, трамбуется при помощи виброплощадки. После этого контуры фундамента выносятся на местность (с помощью колышков и шнура). Разметив таким образом габариты монолита, можно приступать к рытью котлована. Глубина его – 300-500 мм.
По периметру размер земляного корыта должен превышать аналогичные параметры фундаментной плиты на метр. Так вы обеспечите себе достаточную степень свободы действий при выполнении дальнейших работ.
На этом же этапе обустраивается дренажная система. Для этого на дне корыта выкапываются несколько траншей (в поперечном направлении) и покрываются геотекстилем.
Поверх своеобразного фильтра укладываются пластиковые трубы, просверленные в нескольких местах для поступления в них грунтовых вод.
Трубы прокладываются до дренажного колодца с уклоном в его сторону. Уложенная таким образом дренажная система засыпается щебнем и сверху снова накрывается слоем геотекстиля.
Этап 2 – устройство подушки
Данный этап заключается в засыпке на дно котлована слоя песка с последующим его увлажнением.
Влажный песок уплотняется и на него насыпается слой щебня (все слои тщательно трамбуются).
Полученная подушка скрепляется пятисантиметровым слоем цементно-песчаного раствора.

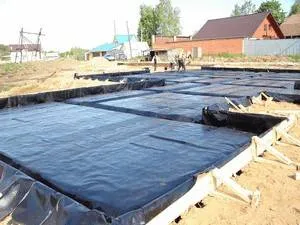

Этап 3 — гидроизоляция
При устройстве плитного фундамента своими руками не следует забывать о защите монолитной плиты (технология устройства фундамента монолитная плита) от воздействия влаги. Гидроизоляционный материал укладывается поверх подбетонки. Стыки отдельных листов герметизируют.
Специалисты рекомендуют гидроизоляцию выполнять в два слоя, верхним из которых будет служить прочная полиэтиленовая пленка.
Она защитит от повреждений основной гидроизоляционный слой, состоящий из мастики и рубероида.

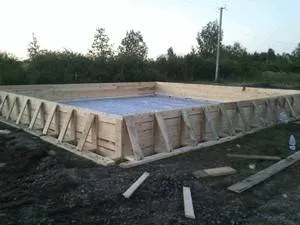

Этап 4 – устройство опалубки
Для изготовления опалубки подойдут доски толщиной до 25 мм. Они строгаются с одной стороны. Доски сбиваются в щиты, а затем монтируются внутри котлована.
Струганная сторона должна быть обращена в сторону бетона (то есть внутрь корыта). В процессе заливки доски опалубки будут испытывать большие нагрузки, поэтому их предусмотрительно укрепляют укосами.

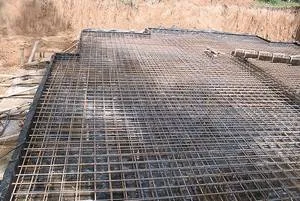

Этап 5 – армирование плиты
Арматурный каркас собирается на земле, а затем переносится в опалубку.
При этом нижний его пояс должен устанавливаться на подпорки: таким образом можно обеспечить полное закрытие каркаса бетоном.
Чтобы соблюсти необходимый зазор между нижним и верхним поясами, на первую сетку ставятся кирпичи, а на них укладывается верхняя сетка. Вертикальные распорки лучше не варить, а вязать.

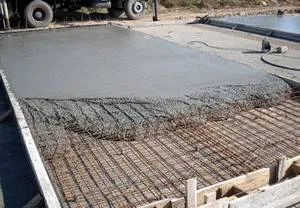

Этап 6 – заливка

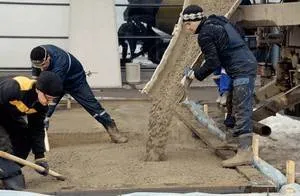

Заливку опалубки бетонной смесью лучше производить при помощи насоса или строительного миксера. А как сделать плитный фундамент своими руками, если подобных приспособлений нет? В этом случае сооружается простейший желоб, по которому бетон подается в котлован.
При этом течь быстрее ему помогают лопатой. В процессе заливки надо несколько раз пройтись по залитой массе глубинным вибратором – это освободит массу от воздушных скоплений. Залитую массу выглаживают виброплитой, накрывают полиэтиленом – и оставляют в покое до полного созревания бетона.
При хорошей погоде недели через три монолит наберет нужную прочность, и вы можете приступать к строительству надземной части здания.
Ну и возможно, после прочтения этой статьи, Вам не понравился плитный фундамент. Просмотрите тогда наши статьи о ленточном фундаменте, свайном фундаменте и столбчатом фундаменте.
Возможно Вы сделаете лучший выбор фундамента для Вас.
Видео плитный фундамент своими руками.
Как делается Ушп фундамент?
Ушп (усиленный шпунтовый) фундамент — это тип фундамента, который широко используется для устройства подземных частей строений, таких как подвалы или мансарды. Он представляет собой комбинацию шпунтовых балок и бетонной плиты, которые усиливают друг друга.
Краткое описание процесса устройства Ушп фундамента:
-
Подготовка участка: устройство основания, устройство границ, выравнивание и уплотнение грунта.
-
Установка шпунтовых балок: шпунтовые балки устанавливаются на глубину, рассчитанную в соответствии с нагрузкой на фундамент.
-
Устройство бетонной плиты: бетонная плита наливается на шпунтовые балки, прикрепляется к ним и затвердевает.
-
Установка перекрытий: после того, как бетон полностью за
овелся, выполняется установка перекрытий и других конструктивных элементов.
Обратите внимание, что устройство Ушп фундамента требует профессиональных знаний и навыков, поэтому рекомендуется обратиться к квалифицированному строителю или инженеру.
