При эксплуатации монолитной фундаментной плиты возникают компрессионные и тяговые нагрузки. Если компрессионные силы легко поглощаются бетоном, то для компенсации тяговых усилий требуется применение арматуры. Если это актуально, то в новом тексте можно использовать фразу «как провести армирование для бетона».

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003. В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

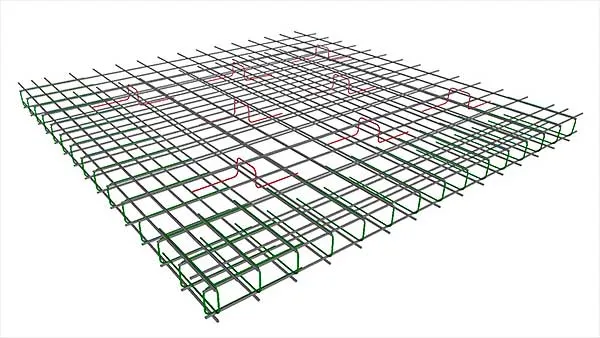

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

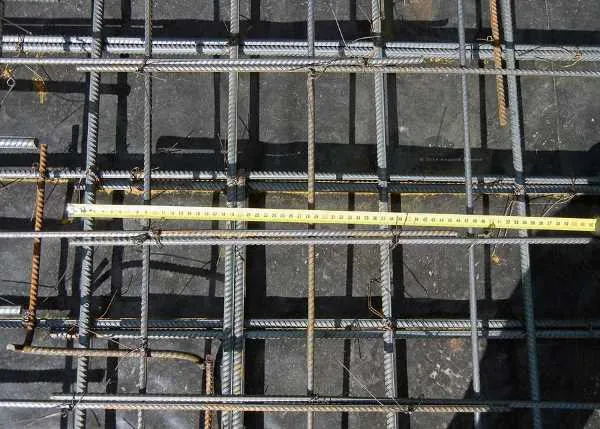

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
• П-образными хомутами стержни сеток перевязывают между собой по торцам;
• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

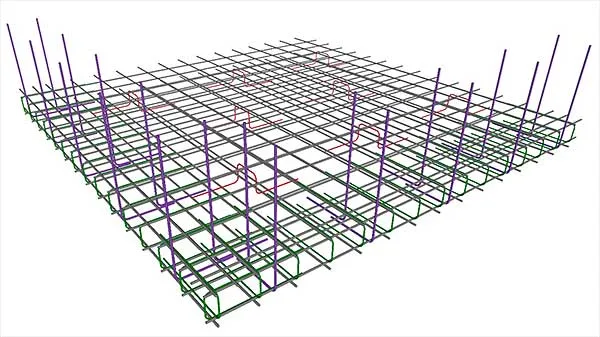

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

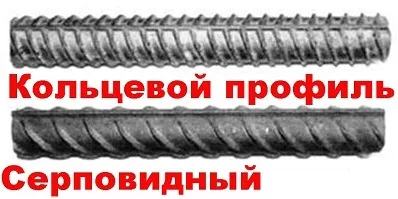

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Ввиду сложности расчетов и небольших габаритов зданий в малоэтажном строительстве рекомендуется упрощенная схема. Две сетки на расстоянии 10 см по вертикали минимум с одинаковыми ячейками. Если застройщик хочет сэкономить на заливке плиты, расчет следует заказать специалистам, которые сделают расчет минимально необходимого армирования, применят тонкую арматуру в центре фундамента, усилят периметр, места прохождения внутренних стен.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

• расчет сечения плиты – длина, умноженная на толщину (например, 6 м х 0,3 м);
• вычисление минимально допустимой площади прутка в сечении – предыдущая цифра делится на процент армирования минимальный (0,3% для бетона В20, 0,15% для марки В22,5, 0.1% для марки В15), для этого примера 1,8 м²/0,15 = 27 см²;
• расчет площади арматуры в каждом ряду – полученный результат делится пополам (в примере 27/2 = 13,5 см²);
• определение минимально допустимого сечения прутка в зависимости от шага сетки (13,5 см²/ 31 стержень через 20 см для плиты длиной 6 м = 0,42 см²;

В ГОСТ 5781 имеется таблица сортаментов с сечениями арматуры разного диаметра. Например, для диаметров прутка 14 мм, 12 мм, 10 мм это значение составит 1,54 см², 1,13 см², 0,785 см², соответственно. Таким образом, даже 10 мм арматура обеспечивает вдвое большее значение процента армирования в сравнении с минимальным. Вязка производится в пятне застройки после раскладки порядно.

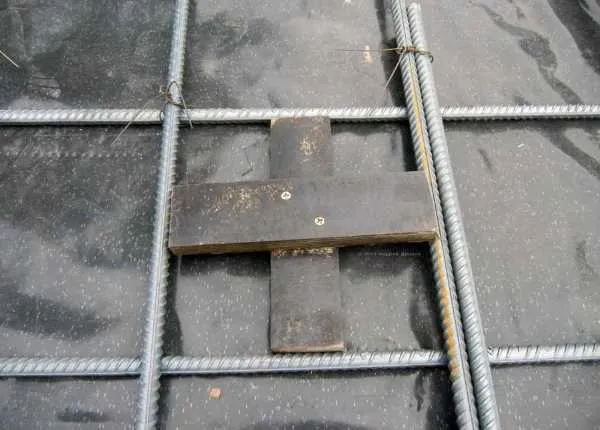

Шаблон для укладки арматуры.

Затем необходимо правильно подсчитать общее количество сортамента металлопроката каждого диаметра. Стержни продаются 11,7 м длины, нахлест при продольной анкеровке составляет 40 диаметров арматуры. Длина заготовки для каждого П-образного хомута равна 5 размерам толщины плиты, их количество совпадает с общим числом продольных, поперечных прутков в одной сетке. Пересчитать длину в килограммы можно по таблицам из того же ГОСТ, однако на каждом строительном рынке имеются аналогичные таблицы перевода.

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

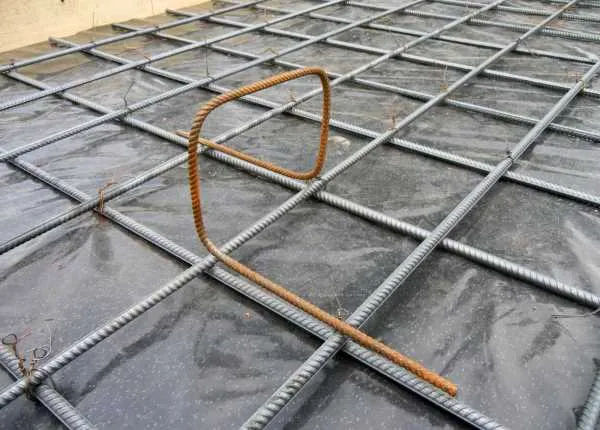

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

Укладка арматуры в плитный фундамент

Типовая карта ТТК на монтаж арматуры в опалубку плиты фундамента предусматривает последовательность действий:

• контроль опалубки – линейные размеры, соответствие осям стен;

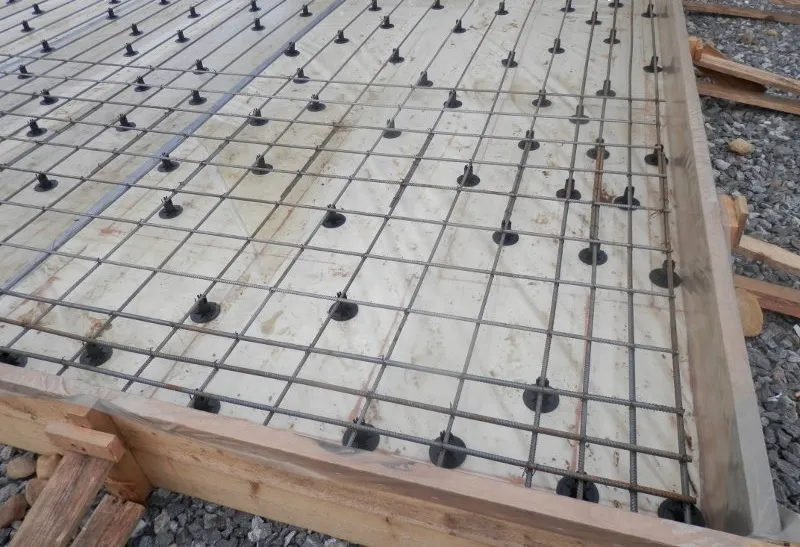

• первый ряд нижней сетки – полимерные фиксаторы для нижнего защитного слоя размещаются на подбетонке, производится раскладка в их гнезда продольных стержней (наращиваются по длине с нахлестом 40 см при необходимости);
• второй ряд – на стержни укладываются трапы, сдвигаемые по мере необходимости, последовательно раскладываются поперечные прутки с проектным шагом сетки;
• вязка – в местах пересечения арматура связывается (реже приваривается);
• подставки – имеют несколько названий (паук, лягушка, столик, поддерживающий каркас), конструкций, привязываются к нижней сетке в шахматном порядке;
• верхняя сетка – изготавливается аналогичным образом либо укладываются связанные в пятне застройки карты крупного формата;
• вязка П-образных хомутов по торцам плиты;
• под несущими стенами шаг сетки уменьшается в 1,5-2 раза.

Продольный нахлест не менее 50-ти диаметров арматуры.

В зависимости от конструкции плиты фундамента (гладкая, с лентой, боковыми стенами) на последнем этапе монтируются вертикальные прутки для связки с конструкциями, которые будут бетонироваться на ее поверхности. Это L-образные или П-образные хомуты с проектными размерами. При самостоятельном изгибании прутков запрещено использовать нагрев металла во избежание изменения структуры. Все элементы плитного фундамента должны выгибаться в кондукторах, обоймах или ручными трубогибами.

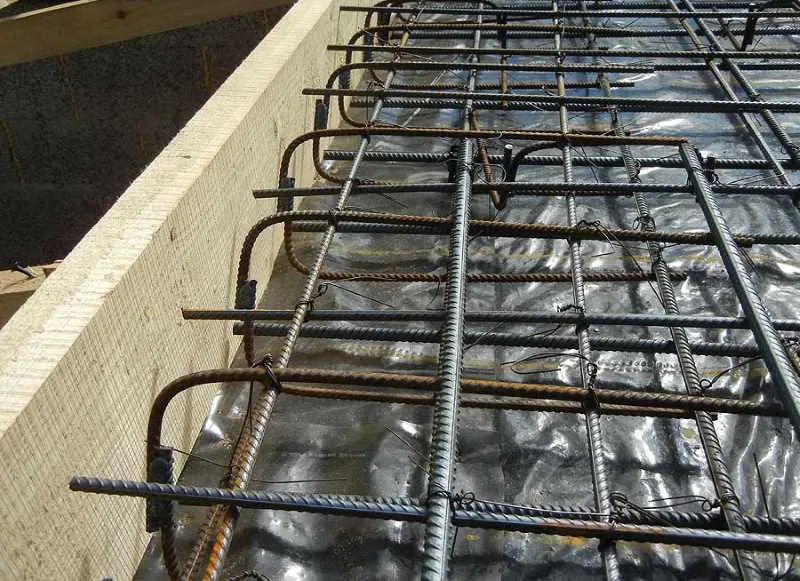

С торцов плита армируется П-образными хомутами.

Для обеспечения бокового защитного слоя могут применяться пластиковые подставки различных форм. Это необходимо для предотвращения случайного сдвига каркаса в момент укладки бетона, хождения по трапам рабочих.

Вязка арматуры производится несколькими способами:

• ручной крючок – стандартная скрутка;
• механизированный крюк – имеет спиральную рукоятку, повышает производительность вязки вдвое;
• пистолет для вязки арматуры – стоит дорого, чаще применяется профессиональными бригадами на больших объёмах.

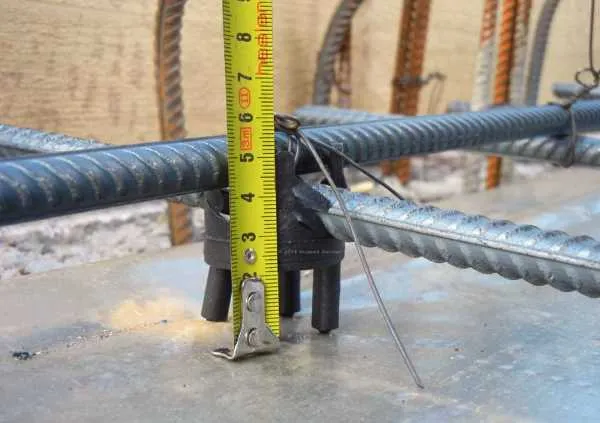

Специальный пластиковый стакан обеспечивает защитный слой.

Специалисты часто замачивают арматуру для повышения адгезии с бетоном. В нормативах СП запрещена исключительно отслаивающаяся ржавчина, о свежем налете коррозии сведений не имеется. Например, в ACI-318 этот пункт выделен особо, ржавая арматура допускается внутри бетона.

В приведенном руководстве рассмотрены ключевые моменты армирования плитных фундаментов. Это позволит индивидуальному застройщику реализовать проект самостоятельно для сокращения бюджета строительства.
