Монтаж системы

Многие новоселы, приобретая свой новый дом или возводя его с нуля, естественно интересуются вопросом, как организовать эффективную вентиляцию внутри помещения? Особенно важно, чтобы система вентиляции полностью соответствовала санитарным и техническим стандартам, обеспечивая здоровую и комфортную атмосферу.

Причем очень важно чтобы вентиляционная система полностью соответствовала всем санитарным и техническим нормам. Используют специализированный комплекс, который состоит из определенных систем

Воздуховоды производят из следующих материалов:

  • цинк;
  • пластик;
  • асбестоцемент.

Их прокладывают во всех комнатах

Вентиляционные каналы, которые отходят из помещений, объединяют примерно на уровне потолка (чердака), в таких ситуациях очень важно, чтобы он и были утеплены в тех местах, где выходят на крышу

Для естественной берут трубы немного большим диаметром, разница в 2 сантиметра. Далее в газобетонной стене делается дырка с небольшим интервалом в полсантиметра в каждую сторону, в них и закрепляют системы воздуховодов.

Для успешного завершения нужно перед установкой подготовить специальный раствор, а все отверстия, в которых будут монтироваться трубы и вентиляторы, обязательно гидроизолируют.

Санитарные нормативы вентиляции

В отличие от частных застройщиков сотрудники проектных организаций и санитарные врачи прекрасно знают про важность воздухообмена в жилых домах. Поэтому вентиляции наряду с отоплением, водоснабжением, и освещением посвящены целые разделы нормативных документов

Вот некоторые из таких правил:

  • СП 13330.2016 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003;
  • СанПиН 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях” (Раздел IV. Гигиенические требования к отоплению, вентиляции, микроклимату и воздушной среде помещений);
  • “СНиП 2.08.01-89*. Жилые здания” (Раздел 3. Отопление, вентиляция и кондиционирование воздуха. Приложение 4 (обязательное). Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий).

Кратко требования указанных правил выглядят так:

  1. Все жилые здания должны иметь систему вентиляции;
  2. Система вентиляции с установленной периодичностью должна обеспечивать замену отработанного воздуха на свежий;
  3. Вывод воздуха из помещений жилого дома следует предусматривать через вытяжные каналы кухонь, уборных и ванных (душевых) помещений.

А вот такие нормативы количества удаляемого воздуха установлены правилами:

Помещение Количество удаляемого воздуха из помещения
Жилая комната 3 м3/ч на 1 м2 помещения
Кухня с электроплитой Не менее 60 м3/ч
Кухня с 2х-комфорочной газовой плитой Не менее 60 м3/ч
Кухня с 4х-комфорочной газовой плитой Не менее 90 м3/ч
Ванная Не менее 25 м3/ч
Уборная Не менее 25 м3/ч
Совмещенная ванная и уборная Не менее 50 м3/ч

Давайте подсчитаем объем воздухообмена для двухэтажного дома с четырьмя комнатами суммарной площадью 80 м2, двумя совмещенными санузлами и кухней с 4х-комфорочной газовой плитой:

Норматив для комнат = 80 м2 * 3 м3/ч на 1 м2 помещения = 240 м3/ч;

Норматив для кухни = 90 м3/ч;

Норматив для санузлов = 2 санузла * 50 м3/ч = 100 м3/ч.

ИТОГО: 430 м3/ч.

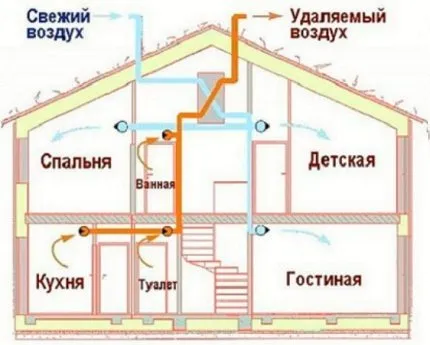

Именно такой воздухообмен требуется обеспечить в нашем условном доме для комфортного самочувствия и сохранения обстановки с отделкой в надлежащем состоянии.


Система вентиляция обязана отводить и поставлять именно тот объем свежего воздуха, который необходим по санитарным нормативам. Слишком интенсивный воздухообмен способен сократить необходимую для дыхания влажность, которую придется восстанавливать механическим способом

Завершая тему нормативов, нужно отметить, что важно не только добиться нормативного воздухообмена, но и не перестараться с ним. Ведь чем больше воздухообмен, тем выше скорость движения потока воздуха по помещениям, а при чрезмерных его значениях могут возникнуть негативные явления – сквозняки

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Оптимальная система вентиляции для газобетонного дома

Начинать надо опять с напоминания, что газосиликатные блоки обладают высокой гигроскопичностью. А значит, оптимальный вариант сооружения вентиляционной системе в таком доме – это установка вертикальных каналов и шахт. Пусть провести монтаж вентканала непросто, пусть это займет много времени и средств, но идеальный вариант именно этот.

Установка воздушных клапанов в стены газосиликатного дома – это большая вероятность, во-первых, снизить несущую способность стены, во-вторых, появляется возможность проникновения влаги в тело газоблоков при соприкосновении теплого воздуха из помещений с холодным на улице. То есть, появление конденсата – реальная возможность. А это опять влага, которая разрушает газобетон.

Поэтому предлагается дополнительно еще три варианта, которые помогут избежать неприятностей.

  1. Использовать только приточную схему с выводом через центральные стояки.
  2. Использовать материалы для утепления воздушных вытяжных клапанов. Кстати, многие производители сегодня так и поступают. В их моделях используется цилиндрической формы теплоизоляционный материал, который вставлен внутри клапана. Он и обеспечивает защиту стены от появления конденсата.
  3. Использовать в качестве приточных приборов только оконные конструкции.

Кстати, приточная вентиляционная система показала себя в этой ситуации куда лучше, чем вытяжная. Но многие умельцы нашли свой выход из затруднительной ситуации. К примеру, для установки клапана диаметром 100 мм в стене делалось отверстие диаметром 130-150 мм. клапан устанавливался в стену, а зазор между ним и стеной заполнялся монтажной пеной. Последняя – это пенополиуретан с высокими теплоизоляционными характеристиками.

Еще один вариант, который хорошо подходит для домов из газобетона, это система с рекуперацией или с калориферным нагревом входящего воздуха. То есть, холодный воздух, перед тем как попасть во внутренние помещения и пройти через стену, набирает тепло, что само собой исключает образование конденсата. Правда, надо отметить, что такие вентиляционные системы очень дороги, к тому же они энергозатратны, так что придется все время оплачивать счета за электроэнергию.

Зачем нужна вентиляция

До появления пластиковых окон, натяжных потолков и паронепроницаемых материалов для отделки стен необходимости в принудительном вентилировании помещений практически не возникало. Свежий воздух проникал в дом через щели и неплотности в деревянных рамах, а лишняя влага впитывалась деревянными либо кирпичными стенами и постепенно выводилась наружу.

Современные материалы делают нашу жизнь проще и комфортнее, но вместе с тем становятся причиной новых проблем. С одной из них сталкиваются владельцы газобетонных домов, в которых отсутствует система вентиляции.

Так как этот материал обладает высокой абсорбционной способностью, то о защите наружных стен от атмосферной влаги домовладельцы не забывают, отделывая их сразу после окончания строительства. Но газобетон легко впитывает избыточную влагу и из внутренних помещений, что приводит к деформации отделочного слоя, появлению плесени, возникновению неблагоприятного микроклимата в доме.

Одно из последствий неправильной или отсутствующей вентиляции

Избежать этого можно, если не давать воздуху застаиваться, устроив качественную систему вентиляции.

Чего не стоит делать

Если при монтаже вентиляции вы избежите следующих ошибок, то работать она точно будет хорошо и исправно:

Не делайте приточные отверстия слишком маленькими, особенно это важно для цокольных этажей, где может не быть открывающихся окон.
Не устанавливайте пороги с уплотнителем на межкомнатные двери.
Не допускайте разгерметизации воздуховодов, проложенных по помещению и за его пределами.
Не делайте более одного поворота вертикального вентканала под углом 90 градусов.
Не оставляйте комнат, изолированных от вентиляционной системы.
Не делайте один вентиляционный выход на два помещения.
При прохождении через чердак воздух в каналах может сильно остужаться. Чтобы этого не происходило, нельзя оставлять каналы неутепленными.

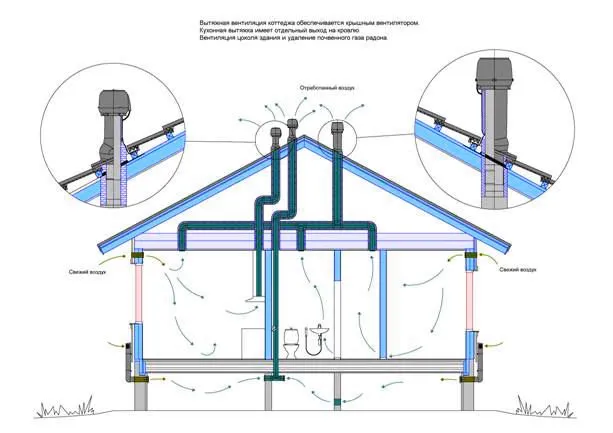

Принудительная вентиляция

Циркуляция воздушных потоков в пеноблочном доме производится с помощью механических устройств. Вентилирование помещения может производиться по трем разным схемам:

  • механическая вытяжная;
  • механическая приточная;
  • приточно-вытяжная механическая.

В случае механического удаления грязного воздуха, в воздуховоды монтируют вытяжные вентиляторы. Данные устройства подразделяются на:

Непригодный воздух может выводиться прямиком на улицу или в вентшахту. В последнем варианте, чтобы не допустить обратного оттока грязного воздуха необходимо оборудовать обратный клапан.

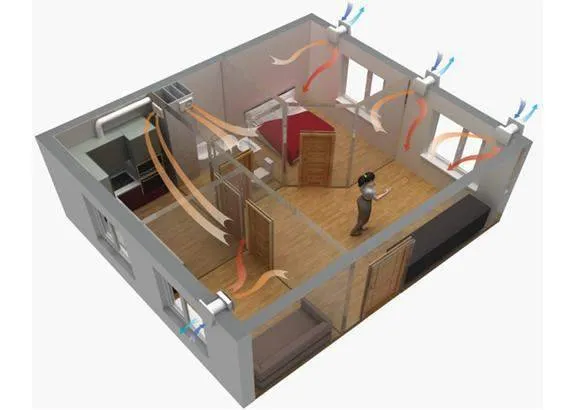

Механическая приточная вентиляция осуществляется путем подачи свежего воздуха через вентиляционные пути с помощью воздушных клапанов, канальных кондиционеров. Она служит дополнением к естественной вентиляции. Поступающий поток воздушных масс может очищаться и подогреваться.

В приточно-вытяжной вентиляции с рекуперацией тепла осуществляется нагрев приточного воздуха за счет отработанного. То есть воздушные потоки не смешиваются, а проходят по соприкасаемым параллельным каналам. Таким образом, приточный воздух прогревается. Рекуператоры при работе используют мало электричества. Еще одним плюсом является то, что механическое устройство не шумное. Происходит сбалансирование притока и оттока воздуха, поэтому циркуляция воздушных потоков внутри дома будет осуществляться равномерно.

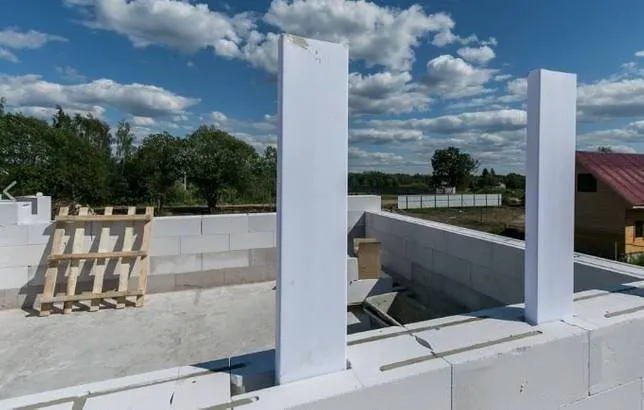

Варианты устройства вентканалов в газобетонном доме

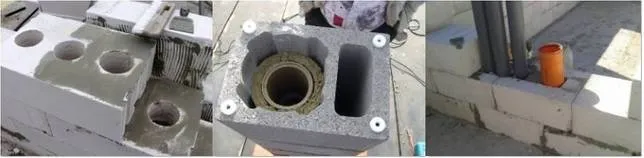

Существует четыре основных способа создания вентиляционных каналов (шахт) в газобетонной кладке:

  • Сверлить блоки газобетона коронками и бурами нужного диаметра.
  • Выложить каналы в стене из тонких перегородочных блоков.
  • Приобрести готовые блоки с внутренней полостью для трубы.
  • Сделать неглубокие штробы.

Подробный монтаж таких коммуникаций мы описали в нашей предыдущей статье – вентиляционные отверстия в газобетоне.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

С этим читают

  • Вентиляционная шахта в многоэтажном доме
  • Расчет общеобменной и местной вентиляции производственного помещения
  • Виды вентиляции в бане
  • Вентиляция погреба в гараже своими руками
  • Почему вытяжка дует в обратную сторону в квартире
  • За и против распределения воздуха от пола
  • Обустройство вентиляции в частном доме своими руками: пошаговая инструкция
  • Дышать легко или вентиляционные системы каркасного дома
  • Недостатки полипропиленовых труб в отоплении дома
  • Приточно-вытяжные установки со встроенным охлаждением

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

Трубы берут из пластика обычно, диаметром 13 сантиметров и более. Они прокладываются в газобетонных блоках, изолируются раствором.

Этапы сборки горизонтальной системы вентканалов:

  • Составление схемы установки воздуховодов – если система одна, магистраль создается из одного воздуховода, проложенного горизонтально под потолком.
  • Расчет диаметра воздуховода на базе расчета объема воздуха, который отводится.
  • Расчет числа фитингов, прямолинейных участков и их длины (по схеме).
  • Закупка материалов.
  • Выполнение отверстий в каждой стене по сечению воздуховода.
  • Сборка на муфты/хомуты – начинается с дальнего помещения.
  • Вывод выходного патрубка (обычно через кухню) через стену на улицу.
  • Выполнение в воздуховоде окон для вытяжки, закрытых решетками.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам

Обратите внимание

Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала

Обратите внимание. Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала

Их лучше устраивать в перегородках или отдельных вентиляционных шахтах

Их лучше устраивать в перегородках или отдельных вентиляционных шахтах.

Вентканалы в газобетонных домах строятся одним из следующих способов:

  • Выкладывание канала из кирпича;
  • Гильзование асбестовыми или пластиковыми трубами;
  • Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

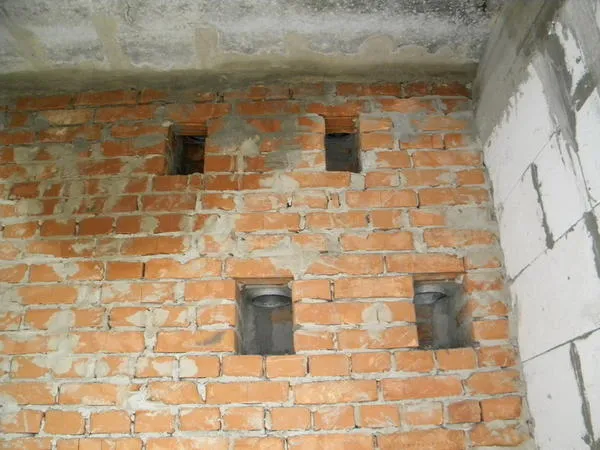

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Обратите внимание. Силикатный кирпич для этих целей не применяется, так как он плохо противостоит образующемуся внутри вентканала температурному режиму, и начинает крошиться

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала

Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения. Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха

Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом

Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Обратите внимание. В вентиляционные каналы из кирпича нельзя устанавливать механические устройства

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см 2 . Сечение каналов для естественной вентиляции должно быть больше.

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

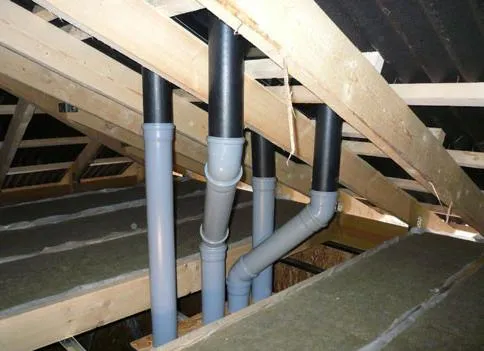

В местах прохода труб через чердак и крышу их обязательно утепляют.

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Зачем нужна вентиляция в доме

Вентиляция, или простыми словами – проветривание, подразумевает поступление свежего воздуха в помещение и одновременное удаление отработанного, насыщенного влагой и углекислым газом. В зависимости от типа систем вентиляции, поступающий воздух может предварительно подогреваться, очищаться и даже осушаться, если дом построен во влажном климате. Вентиляция в газобетонном доме нужна по следующим причинам:

  • Процесс газообмена (его качество и объем) устанавливает в помещении собственный микроклимат. От вентиляции напрямую зависит комфорт нахождения в помещении. Более того, от вентиляции зависит безопасность нахождения в помещении человека и животных, что регулируется нормами СанПиН.
  • При отсутствии вентиляции воздух в помещении быстро становится спертым. Находясь внутри, человек может почувствовать усталость, головокружение, головные боли и сонливость – признаки нехватки кислорода. Может также нарушаться сон, что сделает пребывание в таком доме просто невыносимым.
  • Неприятные запахи не выводятся из комнат, пропитывая одежду, мебель и даже строительные материалы некоторых типов.
  • Вентиляция так же важна для поддержания нормального состояния строительных конструкций и различных материалов, из которых изготовлены предметы домашнего обихода. Самый простой пример – мебель, эксплуатируемая во влажных помещениях. При отсутствии нормального проветривания, она быстро насыщается влагой, от чего теряет внешний вид и со временем быстро приходит в негодность.
  • Высокая влажность вообще является серьезной проблемой для многих материалов, включая газобетон. Проникая внутрь, она запускает процессы разрушения газобетонных блоков. Если они при этом промерзают, теряются их теплоизоляционные свойства. Если при этом в помещении еще и тепло, то в скором времени начнет развиваться плесень, которая и для человека вредна, и внешний вид отделки испортит.
  • Определенный уровень вентиляции важен для хранения пищевых продуктов и вещей.
  • Постоянное поступление свежего воздуха необходимо для некоторых технологических процессов. Например, готовка пищи. В хорошо проветриваемой кухне вместе с воздухом будет выводиться пар, острые запахи, жир.

Санитарно-гигиенические условия, обеспечиваемые вентиляцией, оцениваются относительной влажностью, температурой, скоростью движения и чистотой воздуха. Все эти параметры взаимосвязаны и напрямую зависят от производительности системы вентиляции, которая может устраиваться разными способами.

Приточно-вытяжная установка Systemair SAVE VTC 300 L

цена 133312грн

Заказать в 1 клик

Вытяжные вентиляторы для санузлов, ванных комнат (на примере Elicent, Maico, Soler&palau)

Вытяжные устройства устанавливают в тех местах, в которых быстрее всего накапливаются влага, неприятные запахи – кухня, ванная комната и санузлы, кладовая или гардеробная. Они локально нейтрализуют загрязнения и не допускают распространения их в чистые зоны.

Две ключевые характеристики, на которые стоит обязательно обращать внимание: мощность вентилятора и его шумовые характеристики. Выбирая вытяжное устройство в дом, ориентируйтесь на количество постоянно проживающих жильцов, а также главное назначение вентилятора – только вытяжка, или плюс осушение или контроль влажности

Выбирая вытяжное устройство в дом, ориентируйтесь на количество постоянно проживающих жильцов, а также главное назначение вентилятора – только вытяжка, или плюс осушение или контроль влажности.

Рынок вентиляционного оборудования предлагает большой выбор самых разнообразных моделей бытовых вентиляторов, как по функционалу, так и по дизайну

Остановимся на трех производителях, на которые стоит обратить внимание

Elicent – кажется этот итальянский производитель нашел золотую середину в своих моделях. Здесь тот случай, когда приятная цена сочетается с высокой производительностью. А среди моделей дизайнерской серии Elegance можно подобрать для себя оригинальный вентилятор, который впишется даже в самый необычный интерьер.

Maico немецкий производитель с многолетним практическим опытом, собственными разработками и постоянным усовершенствованием. Качественное исполнение устройств, высокая производительность и низкие шумовые характеристики. Серии бытовых вентиляторов ECA ipro и ER не имеют аналогов. Поэтому если и выбирать себе устройство в дом, то только из надежных и проверенных моделей.

Soler&Palau еще один представитель европейских стандартов качества, испанский производитель, выпустил на рынок одни из самых тихих бытовых вентиляторов. Это серии Silent и Silent Design. Нестандартный дизайн, достойные технические характеристики и бесшумная работа – в них вы сможете найти то, что искали.

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

При выкладке каналов кирпичом нужно учитывать:

  • Расположение – в одной из стен помещения, где особенно скапливается влага.
  • Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
  • Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
  • Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
  • Каналы между собой перевязываются, разделители составляют ½ кирпича.
  • Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат. Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком)

Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха

Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха

Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции

Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами

Азы обустройства вентканалов

В СНиП 2.04.05-86 отображены все требования предъявляемые к вентиляционным магистралям. Вентиляционные трубы, шахты объединяются в одну общую систему вентилирования. В случае пожара могут представлять опасность, поэтому их возведение должно соответствовать требованиям СНиП 41-01-2003.

  • Вентканалы в доме из пеноблоков нельзя возводить в наружных стенах. Из-за большой вероятности образования конденсата в холодное время года.
  • Шахту следует строить в вертикальном положении. В случае возведения ее горизонтальной ориентации угол наклона должен быть не меньше 60° к основанию дома.
  • Если в доме есть комнаты с повышенной влажностью, то возведение в их стенах вентканалов запрещается. От сырости, они могут со временем обвалиться.
  • При выведении воздуховода через кровлю, на расстоянии дальше, чем 3 м от конька крыши, высота венканала должна быть не меньше 50 см от кровли.

Размер вертикальных вентшахт зависит от двух основных факторов – источника тепла и воздухообмена необходимого для данной постройки.

Например, если оборудование с тепловой мощностью – 3,5 кВт, то вентшахта возводится с сечением 140 х 140 мм. Если источник тепла мощностью 5,2 кВт, размер вентиляционной шахты 140 х 200 мм. Если мощность больше, то соответственно диаметр шахты 140 х270 мм.

Важно! Вентшахты возводятся на расстоянии 40 см от окон и дверей. Этот показатель относится и к монтажу вентканалов

Внутренняя часть канала любого диаметра должна быть гладкой, швы следует тщательно затереть.

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

  1. Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
  2. Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
  3. Гильзование пластиковым вентиляционным каналом.

Вентиляция в доме

Расчет и проектирование

Давайте рассмотрим, как можно рассчитать систему вентиляции на примере одноэтажного дома из газоблоков. Будем учитывать, что в доме используется естественный воздухообмен, где вытяжка установлена на кухне, в ванной и туалете. А приток производится через три жилые комнаты. Получается так, что для расчета надо учитывать или приточный объем с учетом норматива, или вытяжной. Поэтому сначала рассчитываются оба показателя, и из них выбирается больший.

  1. В доме три жилые комнаты с общей площадью 100 м² и высотою потолков 3 м. В них воздухообмен по нормам равен 30 м³/час. То есть, общее значение – 90 м³/час.
  2. Теперь три помещения, откуда происходит вытяжка: кухня – 60 м³/час, ванная и туалет по 25. То есть, общий отток воздуха будет составлять 110 м³/час.

Из двух значений больший – 110. Значит, его и берем для расчета. Теперь надо обратиться к табличному значению, в основе которого лежат два показателя: высота вытяжки, пусть она равна с учетом высоты кровли 4 м, и температура внутри комнат — +20С. Для этих двух значений подходит канал площадью 204 см² (0,2 м²), который пропускает через себя за один час 46 м³ воздушной массы.

Теперь можно узнать, сколько вентканалов этого размера требуется для оттока воздуха в объеме 110 м³. Для этого надо провести одно математическое действие: 110/46=2,4, округляем в большую сторону, получаем «3». Это и есть число необходимых вентиляционных каналов, установленных: один на кухне, второй в ванной, третий в туалете.

Для чего нужно заземление В частном доме?


Заземление в частном доме необходимо для обеспечения безопасности электрических устройств и защиты от возможных поражений электрическим током. Основные функции заземления включают в себя:

  1. Защита от поражения электрическим током: заземление предотвращает возможность поражения людей электрическим током, например, в случае, когда корпус электрического прибора оказывается под напряжением.

  2. Защита электрических устройств: заземление также обеспечивает защиту электрических устройств от повреждений, вызванных скачками напряжения и перегрузками.

  3. Устранение помех: заземление помогает устранить помехи, которые могут возникать в электрических устройствах и сетях, например, из-за влияния электрических полей.

В частном доме заземление может быть установлено в следующих местах:

  • На вводном щите: заземление вводного щита обеспечивает защиту всего дома от поражения электрическим током.

  • На заземляющем проводнике: заземляющий проводник может быть установлен на трубе водоснабжения, металлическом стержне, забитом в землю, или на специальной заземляющей пластине.

  • На заземляющей шине: заземляющая шина может быть установлена на металлическом фундаменте дома или на специальной заземляющей пластине.

В целом, заземление в частном доме — это важный элемент электроснабжения, который обеспечивает безопасность людей и электрических устройств, а также предотвращает возможные повреждения и помехи.

Видео. Вентиляция загородного дома. Лучшее решение.

Добавить комментарий
