Вентиляция в частном одноэтажном доме — разновидности и аспекты эффективности рекуператоров
Рекуператор представляет собой устройство для теплообмена, созданное с целью передачи теплоты между исходящим и входящим воздушными потоками без их взаимного смешивания. В данном контексте также предоставлена информация о других распространенных методах снижения энергопотребления систем.
Это особенно актуально при обсуждении вентиляции в частном одноэтажном доме.
Мы упоминали применение рекуператоров как один из способов экономии тепловой энергии при эксплуатации вентиляционной системы в статье по ссылке. В ней можно узнать и о других распространенных принципах сокращения энергопотребления установок. В данном материале остановимся подробнее на типах рекуператоров для вентсистем, их недостатках и эффективности.
Виды рекуператоров
Рекуператоры подразделяются по типу конструкции.
· Роторный рекуператор – представляет собой колесо, приводимое в движение электроприводом. Колесо состоит из набора тонких пластин, которые формируют сквозные отверстия для прохождения потока воздуха через них. Одна половина конструкции колеса расположена в вытяжном канале воздуховода, а другая – в приточном.
При вращении колеса тепло проходящего через него вытяжного воздуха передается пластинам, а при попадании нагретых пластин в приточный канал, их тепло передается затягиваемому в здание холодному воздуху.
Производительность такого рекуператора можно регулировать путем изменения скорости его вращения. Вытяжные и приточные воздушные массы циркулируют поочередно через каналы рекуператора, что приводит к частичному подмесу вытяжного потока (около 3-8 %) в канал свежего воздуха, поэтому роторные рекуператоры применимы не во всех учреждениях. Например, они не подойдут для систем вентиляции больниц, чистых помещений, пищевых производств.
· Гликолевый рекуператор – состоит из двух жидкостных теплообменников, размещенных в каналах притока и вытяжки, и насоса, прокачивающего теплоноситель между ними. Удобен в тех случаях, когда приточный и вытяжной каналы вентиляционной системы не примыкают друг к другу, а расположены в разных зонах теплового пункта.

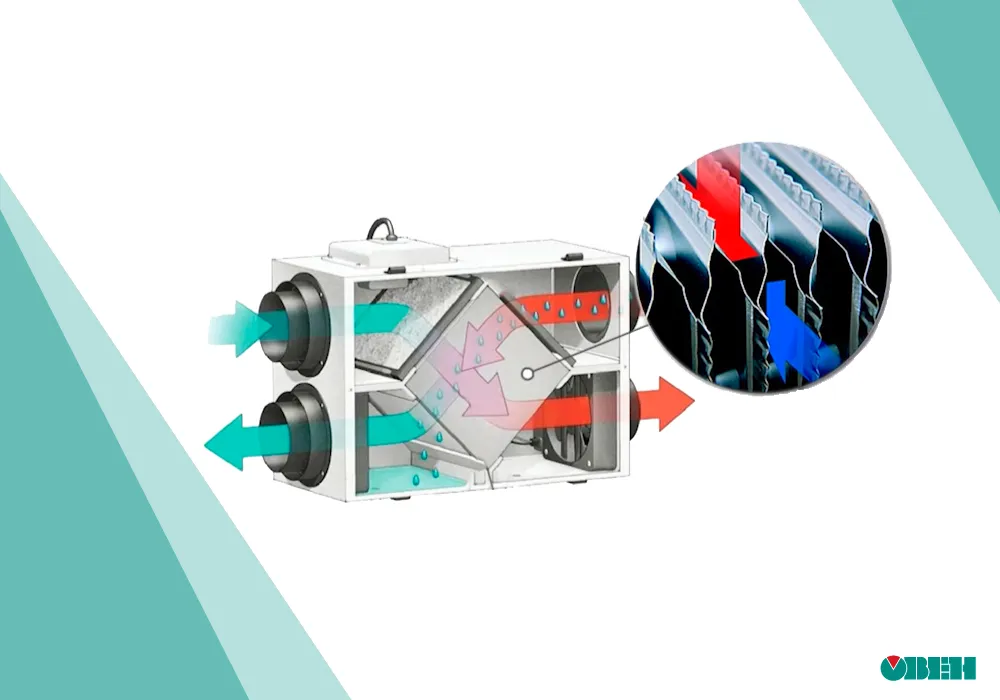

· Пластинчатый рекуператор – состоит из множества тонких металлических пластин, которые разделяют два воздушных потока. Вытяжной поток передает тепло пластинам внутри рекуператора, которые в свою очередь греют холодный приток. Кассеты с пластинами снабжены поддоном для слива конденсата, который образуется в процессе работы.
Кратко о КПД рекуператоров
Эффективность возврата тепла зависит от типа рекуператора, скорости движения воздушных потоков и разницы температуры снаружи и внутри помещения. КПД рекуператора – отношение максимально возможного полученного тепла к теплу, полученному в действительности:
· 0 % – весь вытяжной воздух удаляется в атмосферу без передачи тепла притоку;
· 100 % – приточный воздух прогревается до температуры вытяжного (недостижимо на практике);
· 30-90 % – допустимые значения КПД для рекуператоров.
Теплообмен в рекуператоре считается хорошим при КПД свыше 60 %.
Минусы применения рекуператоров
К общим недостаткам использования рекуператоров можно отнести:
· Увеличение габаритов вентустановки.
· Формирование дополнительного небольшого аэродинамического сопротивления в системе.
· Повышение первоначальной стоимости вентустановки.
Однако в последствии это компенсируется снижением расходов на подогрев воздуха.
· Вероятность обледенения, приводящего к снижению КПД рекуператора.
Это особенно актуально для пластинчатых моделей. Из-за разности температур приточного и вытяжного воздуха происходит выпадение конденсата в вытяжном канале и образование наледи зимой. Для размораживания рекуператора приточный воздух перенаправляется в обход теплообменника (в, так называемый, байпас), а теплый вытяжной воздух в это время растапливает лед на пластинах.
Несколько слов о решении по автоматизации вентсистем от компании ОВЕН
В ассортименте компании ОВЕН имеется специализированный контроллер для приточно-вытяжных систем ТРМ1033. Прибор управляет основными элементами вентиляционных установок и осуществляет контроль их состояний.
Для устройства произведена разбивка на модификации по типу нагрева воздуха и поддерживаемым дополнительным элементам системы (резервный вентилятор, увлажнитель, охладитель и др.). Среди модификаций есть и те, что поддерживают управление рекуператорами:
ТРМ1033 может работать со всеми, перечисленными в данной статье, типами рекуператоров. Для всех них прибор осуществляет контроль обмерзания по датчику перепада давления и, если требуется, управляет предварительным нагревом воздуха перед рекуператором.
Ознакомиться с принципами взаимодействия контроллера с рекуператорами можно, посмотрев наши ролики из видеокурса по ТРМ1033. Полноценный плейлист с разборами принципов работы ТРМ1033 найдёте по ссылке.
Видео «ТРМ1033. Роторный рекуператор»
Видео «ТРМ1033. Гликолевый рекуператор»
Видео «ТРМ1033. Пластинчатый рекуператор»
Не забудьте поставить лайк и подписаться на наш канал, чтобы не пропустить новые материалы!
