Вентиляционные отверстия в подоконнике — принцип работы приточной вентиляции

Вентиляция сквозь окна — установка приточного клапана

На сегодняшний день мало кто сомневается в том, что пластиковые окна оправдывают свою стоимость. Тем не менее, как и в любой другой системе, у них есть небольшие недостатки.

Отличным вариантом, будет, установка приточного клапана своими руками в стену или непосредственно на оконную раму.

Когда может понадобиться монтаж решетки в подоконник

Современные технологии требуют внедрения инновационных решений для повышения функциональности оконных систем, эффективности радиаторов отопления, улучшения визуального оформления. Монтируется решетка в подоконник для нормализации циркуляции воздушных масс и устранения конденсата.

Необходимость сделать вентиляцию может возникнуть в следующих случаях:

1. Планировка установки широких подоконников, перекрывающих батареи. Отопительный прибор не будет нормально распределять воздух. Начнет собираться конденсат. Помещение всегда будет слегка прохладным и сыроватым. Достаточно установить декоративную решетку, чтобы вернуть функционально оборудованию, не нарушая дизайнерскую концепцию.
2. Неправильно установленный стеклопакет, что приводит к частому запотеванию стекол. Конечно, визит мастера из компании, в которой заказывались ПВХ окна, облегчит ситуацию. Но это актуально лишь тогда, когда действует гарантийное обслуживание. В других случаях выгоднее смонтировать вентиляционную систему.
3. Забивание отверстий уже смонтированной решетки. Это негативно влияет на циркуляцию воздуха, микроклимат, комфортность нахождения в помещении.
4. Монтаж столешницы и формирование рабочей зоны (например, на кухне) около окна. В таком случае без вентиляционных встраиваемых аксессуаров не обойтись.

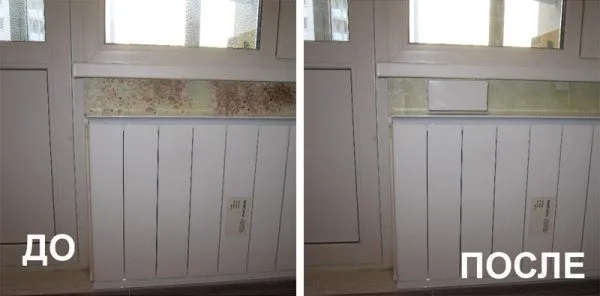

Решетка в подоконнике зачастую решает все проблемы. Если же эффекта нет, рекомендуем рассмотреть другие факторы образования конденсата – некачественный стеклопакет, частый полив цветов, резкий нагрев помещения и проветривание.

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

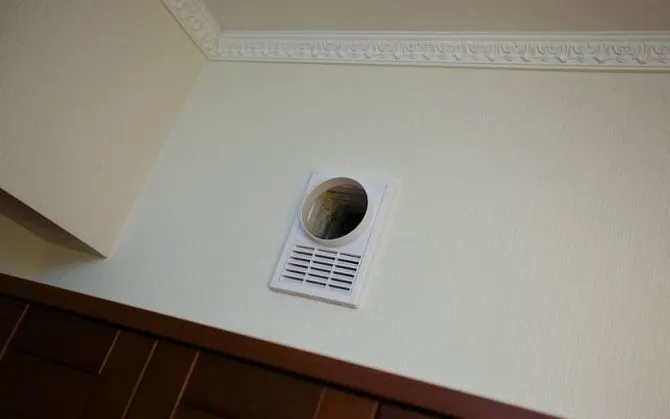

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

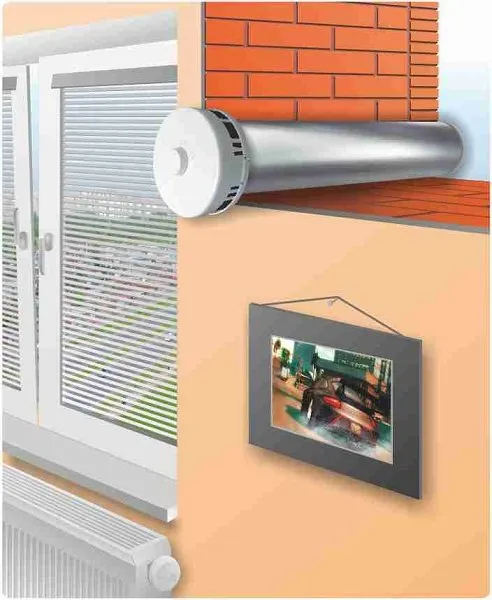

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

• вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
• в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Выбор оборудования

При покупке подоконного клапана основным критерием выбора должна быть не цена, а его потребительские свойства.

Целесообразно обращать внимание на следующие особенности:

1. Способ управления устройством. Существует оборудование, регулирование которого осуществляется вручную или специальной автоматикой. При ручном управлении вам нужно будет постоянно контролировать различные параметры воздуха в помещении: влажность, температуру и так далее. Электроника будет открывать и закрывать клапан, а также уменьшать и увеличивать скорость работы вентилятора без вашего участия, ориентируясь на сведения, получаемое от внешних датчиков.
2. Шумоизоляционные свойства. Недостаточный коэффициент шумопоглощения может создать дискомфорт в помещении. Выбирайте модели, имеющие специальные звукоизолирующие мембраны.

Совет! Вентканал с принудительным нагнетанием воздуха может стать самостоятельным источником шума от работающего электромотора, вращающего лопасти вентилятора. Чтобы избежать этого, приобретайте модели с бесшумными или малошумными устройствами.

1. Соответствие установленным санитарным нормам. Вентиляционные каналы, устанавливаемые под окнами, должны обеспечивать поступление достаточного объема свежего воздуха. Этот параметр для различных помещений указан в соответствующих СНиП.

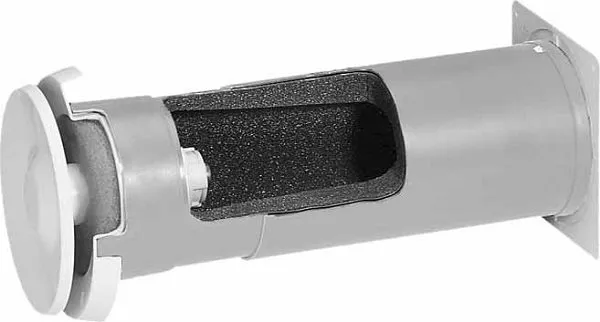

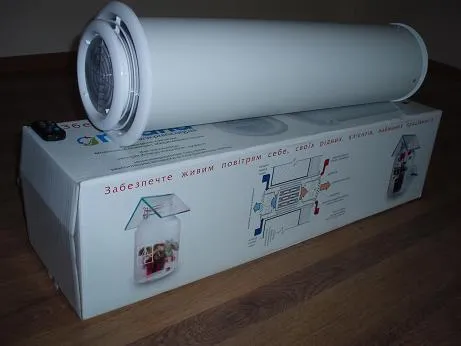

На фото – вентиляционный приточный клапан

1. Сохранение работоспособности в разных климатических условиях. Приточная вентиляция должна исправно функционировать независимо от времени года, температуры, уровня влажности и других внешних факторов. Также следует удостовериться, что зимой в вентиляционном канале не происходит замерзание конденсата, который может привести к поломке вентилятора.

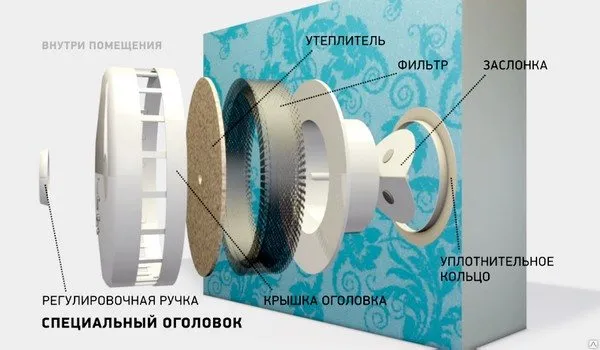

Устройство

Стеновой приточный клапан имеет очень простое устройство. В связи с этим ремонт не будет приносить много проблем. Также хочется отметить, что система прекрасно справляется со своими обязанностями. Все современные клапаны отличаются не только производителями, но и материалом. В общем данная технология состоит из:

• труба, которая имеет большую длину и ширину, сопоставимую со стеной;
• вентиляционная решетка, которую можно видеть во время осмотра клапана. Основная функция состоит в задержании крупного мусора;
• состав для подавления шума, заполняющийся во внутреннюю полость трубы;
• уплотнительные кольца совместно с заслонками. Они закрывают поступающий воздух во время сурового напора ветра;
• фильтр для тонкого очищения;
• крышка устройства вместе с ручкой и клапаном для регулировки. За счет этого можно регулировать подачу воздуха в квартиру.

Выводы и полезное видео по теме

Опытный мастер показывает, как установить вентиляционные решетки в пластиковый подоконник:

Монтаж приточного клапана, выполненный специалистами, подробно рассмотрен в видео ниже:

Вентиляционная система для подоконника – надежный метод устранения нежелательного конденсата на пластиковых окнах и предотвращения образования грибка и плесени. Улучшить циркуляцию воздуха можно достаточно простыми и недорогими способами, просто установив в подоконник дополнительные вентиляционные решетки. Однако, если под окном создать новый вентканал с эффективным приточным клапаном и системой рекуперации тепла, замещение тяжелого и влажного воздуха будет проходить постоянно и без тепловых потерь.

Конденсат на поверхности оконного стекла

Время от времени, не обращая внимания на все ухищрения, направленные на уменьшение уровня влажности в помещении, на оконном стекле все равно появляется конденсат. Многие для борьбы с ним применяют разные народные средства, вытирают окна сухими салфетками и тряпками, дополнительно проветривают помещение и без того потом.

Совладать с появившейся обстановкой раз и навсегда окажут помощь лишь вентиляционные решетки для подоконников. Только они сохранят оконный профиль сухим, на долгое время продлив тем самым срок его эксплуатации.

Разновидности устройств

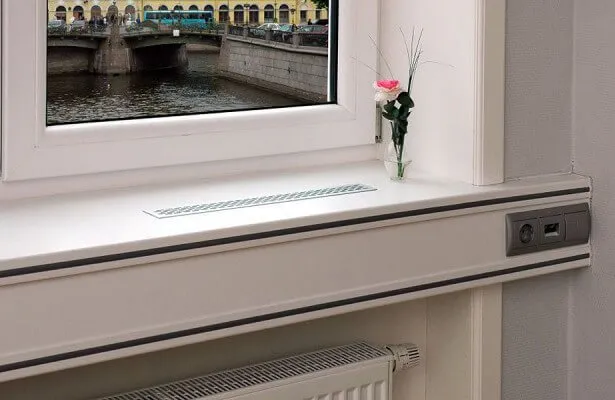

Решетка, установленная в подоконнике, более действенно распределяет поток теплого воздуха около окна, мешая накоплению жидкости на стекле.

Существует множество разновидностей этих устройств:

• наружные, внутренние и переточные;
• нерегулируемые, регулируемые и инерционные.

Помимо этого, в зависимости от типа применяемых материалов решетки разделяются на:

• полимерные – один из самых распространенных материалов, который со временем может пожелтеть и покоробиться от действия большой температуры;
• алюминиевые – имеют хороший небольшой вес и внешний вид, недочёт – большая цена;
• из древесины – замечательно сочетаются с любым типом оформления помещения, но требуют ухода и повышенного внимания;
• металлические – имеют громадной вес, цена и привлекательный внешний вид.

Установка решеток на подоконник

Чтобы самостоятельно закрепить устройства, помогающие устранить конденсат с поверхности оконной стекла и рамы, нужно запастись следующими инструментами:

• дрель;
• маркер;
• электролобзик;
• клей для соединения полимеров;
• груз для закрепления решетки на протяжении монтажа.

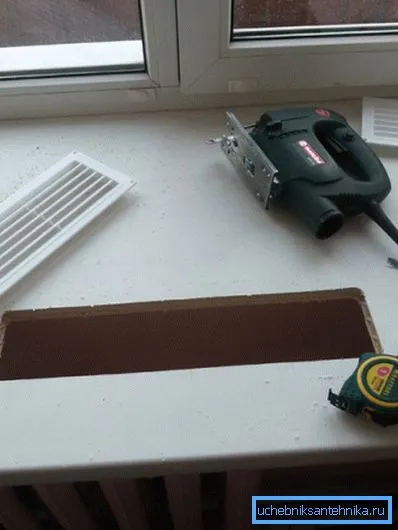

Последовательность действий по установке решетки на подоконник такова:

1. К подоконнику прикладывается заблаговременно приобретённое устройство, которое по контуру обводится карандашом либо маркером.
2. В углах оказавшейся фигуры посредством дрели проделываются отверстия. Их диаметр обязан мало быть больше ширину полотна электролобзика.
3. После этого по начерченным линиям производится выпиливание части подоконника. В будущем место удаленной части займет декоративная решетка, снабжающая свободный доступ подогретого воздуха.
4. Затем производится склеивание. Излишки клеевого состава нужно сразу же удалить посредством хлопчатобумажной либо льняной ткани. По окончании затвердевания клея сделать это будет проблематично.
5. До полной полимеризации на присоединенную вентиляционную решетку нужно положить груз.

Способы вентилирования подоконника

В зависимости от исходной глубины подоконника, толщины внешней стены и глубины посадки оконной рамы обеспечить циркуляцию воздуха у стеклопакета можно двумя способами:

• с помощью естественного прохождения потоков сквозь отверстия, сделанные в подоконнике для вентиляции;
• благодаря монтажу отдельного вентиляционного канала с приточным клапаном.

Каждый из методов обладает своими особенностями как в подборе материалов, так и в реализации.

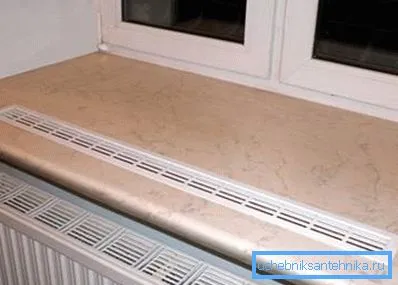

Вентилирование через отверстия решеток

Первый метод улучшения прохождения воздуха достаточно прост и не требует особых навыков.

Проделать необходимые отверстия и закрепить вентиляционную решетку сможет даже неопытный мастер. Способ подходит для подоконников средней и большой глубины, выступающая часть которых существенно перекрывает батарею отопления. Вентиляционные решетки позволят воздуху свободнее проходить сквозь подоконник и в достаточном количестве поступать к стеклопакету.

Сами решетки могут быть выполнены из разных материалов: пластика, алюминия, стали и даже дерева. Наиболее эргономичными являются металлические изделия, покрытые специальной краской, устойчивой к воздействию высокой температуры. Пластик встречается в продаже не реже, однако этот материал со временем может деформироваться и потерять первоначальный оттенок, что также не добавит ему эстетичности спустя год эксплуатации.

Размеры решетки для вентиляции выбираются на основании ширины подоконника. Чтобы окно прогревалось равномернее, устанавливать решетку лучше вдоль всего подоконного полотна

Особое внимание стоит уделить и живому сечению решетки – размеру отверстий, через которые будет проходить воздух. Чем больше их площадь, тем эффективнее будет циркуляция. Сами ламели могут быть статичными или регулируемыми

Второй вариант более предпочтителен для установки, так как позволяет точнее корректировать угол направления воздуха либо полностью перекрыть воздухообмен

Сами ламели могут быть статичными или регулируемыми. Второй вариант более предпочтителен для установки, так как позволяет точнее корректировать угол направления воздуха либо полностью перекрыть воздухообмен.

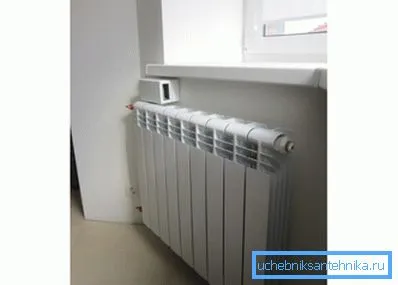

Монтаж канала с приточным клапаном

Более сложный способ, требующий больше сноровки во время монтажа и знаний для подбора специального комплекса – подоконного клапана.

Метод заключается в обустройстве специальной подоконной системы вентилирования, которая состоит из:

• внутреннего короба с решетками, через который происходит забор отработанного воздуха;
• вентиляционного канала в виде трубы, которая выводит поток наружу;
• внешней решетки с фильтрами, которые не пропускают уличную пыль.

Ламели внутридомового короба обычно регулируются, что позволяет изменять интенсивность забора воздуха. Сам канал оснащается дополнительными фильтрами и надежной шумоизоляцией, которая не даст слишком громким звукам извне проникнуть внутрь помещения.

Конструкция также может иметь и двигатель, который будет обеспечивать более эффективный захват уличного воздуха. Чтобы снизить теплопотери, стоит присмотреться к устройствам с рекуперацией тепла.

Подобные вентиляционные системы оптимальны для домов и квартир с толстыми стенами и глубокими подоконниками.

Главными преимуществами конструкций являются:

• максимальное и постоянное обновление воздуха в жилье;
• возможность избежать резких перепадов температуры или сквозняков, которые могут возникнуть при проветривании помещения во время открытия окна;
• ограничение попадания уличной пыли при вентилировании;
• снижение тепловых потерь.

Однако существенным минусом такого способа является то, что эта мера будет работать надлежащим образом только при исправно функционирующих внутридомовых вентиляционных каналах.

Если с тягой в шахту есть проблемы, их нужно решать до монтажа подоконной вентиляции с приточным клапаном. Возможно потребуется чистка вентиляции.

Чтобы подобрать оптимальное устройство для определенного помещения, стоит ориентироваться на пропускную способность конкретной системы и коэффициент шумопоглощения. От первого параметра зависит полноценность воздухообмена, второй влияет на комфорт жителей дома. А наличие звукоизолирующих мембран значительно снизит проникновение уличного шума в квартиру.

Необходимость использования

Применение в помещении современных полностью герметичных стеклопакетов нарушает циркуляцию воздуха, что приводит к накоплению в воздухе углекислого и угарного газа, паров влаги и других вредных примесей, образующихся в результате жизнедеятельности обитателей квартиры или дома.

Обратите внимание! Инструкция по санитарной и противопожарной безопасности требует обязательного наличия вентиляции в определенных помещениях (например, кухне). Это связано с тем, что эксплуатация некоторых бытовых приборов (газовой печи) без обеспечения проветривания опасна для жизни.

Повышенная влажность в помещении приводит к образованию конденсата на холодных поверхностях, что, в свою очередь, провоцирует развитие грибков, плесени и болезнетворных микроорганизмов.

Необходимость обустройства подоконной вентиляции налицо

Многие пренебрегают установкой вентиляционных каналов, устраивая так называемое залповое или щелевое проветривание.

Оба эти способа имеют множество недостатков:

• резкие перепады температуры в помещении;
• попадание уличной пыли в комнату из открытого окна;
• ухудшение шумоизоляционных качеств оконных блоков;
• появление сквозняков, негативно влияющих на комнатные растения;
• напрасное расходование тепловой энергии из помещения.

Поэтому более эффективным способом регулирования микроклимата считается установка приточных каналов (клапанов) под окнами.

Разновидности систем вентиляции

Система притока и удаления воздуха в городской квартире или частном доме бывает двух основных типов:

• естественная – тяга воздуха в вентиляционных каналах возникает благодаря специальной конструкции последних;
• принудительная (возможно, с рекуперацией тепла) – в этом случае ток воздуха организуется благодаря вентиляторам, которые устанавливаются в воздуховод или вентиляционное окно.

Выбор конкретного варианта конструкции зависит от конфигурации помещений и индивидуальных требований жильцов.

По месту расположения система доступа воздуха в помещение разделяется на такие разновидности:

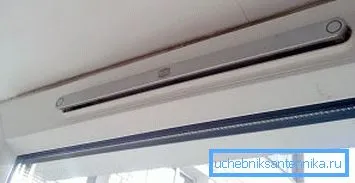

1. Приточная оконная вентиляция, являющиеся частью оконной системы. Это наиболее простой способ обеспечения проветривания помещения без открытия окна. Недостатки – невозможность установить фильтры, задерживающие пыль, а также необходимость внесения конструктивных изменений в раму.

1. Вентиляционные каналы, расположенные под подоконниками. Представляет собой пропускаемую через стену трубу, которая снаружи закрыта специальной решеткой, а внутри оформлена привлекательно выглядящей коробочкой, позволяющей, помимо всего прочего, регулировать интенсивность воздушного потока. Воздушный канал оборудуется дополнительной шумоизоляцией и фильтрами. Еще одно преимущество этого варианта в том, что подобную конструкцию можно легко установить своими руками.

Воздуховод, смонтированный под окном, может иметь двигатель, обеспечивающий принудительную циркуляцию воздуха.

Такой вариант имеет множество преимуществ:

• увеличивается циркуляция воздуха в помещении, что нормализует уровень влажности;
• появляется возможность более тонко регулировать скорость воздушного потока;
• из поступающего воздуха более эффективно удаляется пыль и другие твердые частицы.

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и при помощи приточных клапанов, вмонтированных в стену.

Приточные стеновые клапаны

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

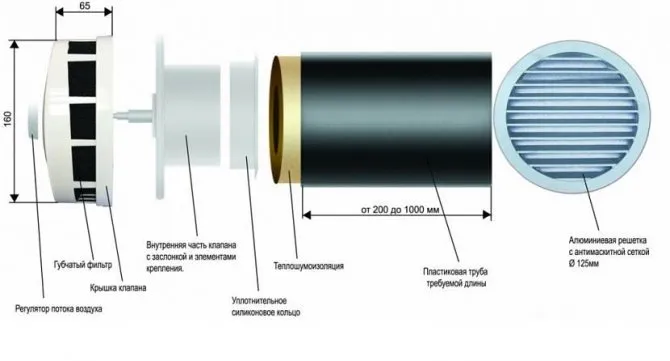

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

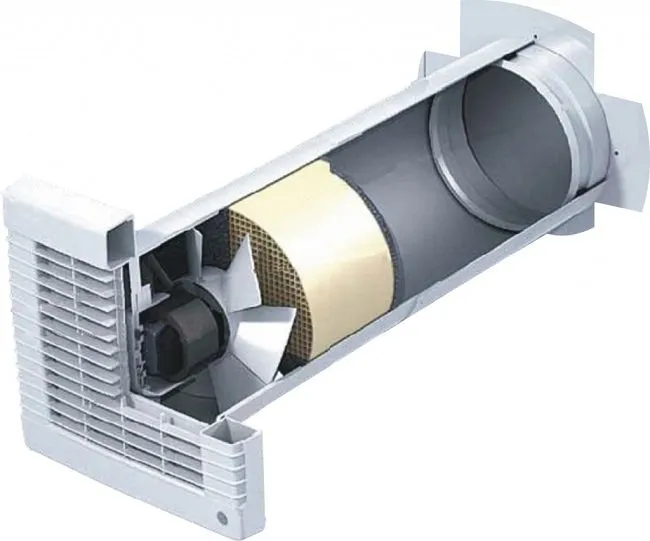

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

Разновидности систем вентиляции

удаления воздуха и Система притока в муниципальный квартире либо частном доме не редкость двух главных типов:

• естественная – тяга воздуха в вентиляционных каналах появляется благодаря особой конструкции последних;
• принудительная (быть может, с рекуперацией тепла) – в этом случае ток воздуха организуется благодаря вентиляторам, каковые устанавливаются в воздуховод либо вентиляционное окно.

Выбор конкретного варианта конструкции зависит от индивидуальных требований и конфигурации помещений жильцов.

По месту размещения система доступа воздуха в помещение разделяется на такие разновидности:

1. Приточная оконная вентиляция, являющиеся частью оконной системы. Это наиболее несложный метод обеспечения проветривания помещения без открытия окна. Недочёты – невозможность установить фильтры, задерживающие пыль, и необходимость внесения конструктивных трансформаций в раму.

1. Вентиляционные каналы, расположенные под подоконниками. Представляет собой пропускаемую через стенке трубу, которая снаружи закрыта особой решеткой, а в оформлена привлекательно выглядящей коробочкой, разрешающей, кроме всего другого, регулировать интенсивность воздушного потока. Воздушный канал оборудуется дополнительной шумоизоляцией и фильтрами. Еще одно преимущество этого варианта в том, что подобную конструкцию возможно легко установить своими руками.

Воздуховод, смонтированный под окном, может иметь двигатель, снабжающий принудительную циркуляцию воздуха.

Таковой вариант имеет много плюсов:

• возрастает циркуляция воздуха в помещении, что нормализует уровень влажности;
• появляется возможность более тонко регулировать скорость воздушного потока;
• из поступающего воздуха более действенно удаляется пыль и другие жёсткие частицы.

Как обогреть подоконник?

Если подоконник холодный и вызывает дискомфорт, то его можно обогреть разными способами:

1. Использование теплого плинтуса. Такой плинтус подключается к системе отопления и обогревает не только пол, но и подоконник, на котором он установлен.

2. Использование электрических обогревателей. Существуют специальные обогреватели для подоконников, которые легко устанавливаются и не требуют сложного монтажа.

3. Установка теплого стеклопакета. Если проблема заключается в том, что стекло на окне сильно остывает и наводит холод, то можно установить теплый стеклопакет, который сохранит тепло внутри помещения и предотвратит образование конденсата на стекле.

4. Использование термошторок. Термошторки – это специальные приспособления, которые устанавливаются на окна и помогают сохранить тепло внутри помещения. Они закрывают вентиляционные отверстия на окнах и предотвращают проникновение холодного воздуха внутрь помещения.

5. Утепление подоконника. Можно утеплить подоконник, используя различные материалы, например, пенопласт, минеральную вату или утеплитель из переработанных материалов. Это поможет сохранить тепло внутри помещения и снизить теплопотери через окна.
