Вентилятор для ванной без лишнего шума — типы, модели, установка

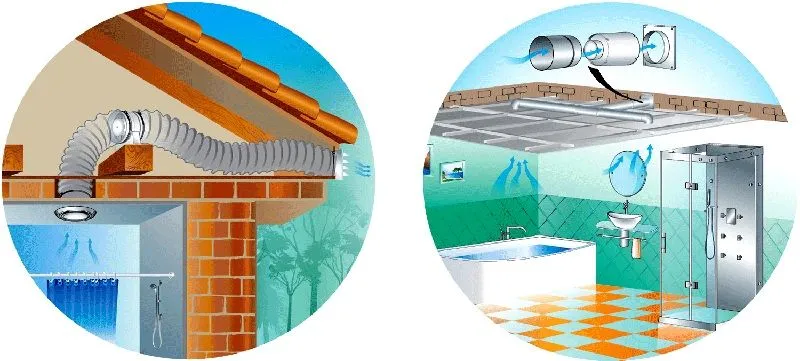

Прежде всего следует определить, требуется ли система принудительной вентиляции в ванной комнате или туалете. Для этой цели можно провести простой тест: поднести зажженную спичку к вентиляционному отверстию.
Читайте в статье
- Особенности выбора бесшумного вентилятора для вытяжки в ванной
- Взаимосвязь шумности и производительности
- Вентиляторы для ванной с обратным клапаном
- Виды конструкций вентиляторов
- Вентиляторы с датчиком влажности и таймером для ванной
- Монтаж вентилятора для вытяжки
- Где купить бесшумный вентилятор: цены, производители, каталоги
- Заключение
Особенности выбора бесшумного вентилятора для вытяжки в ванной
При выборе вентилятора для вытяжки в ванную комнату необходимо оперировать следующими факторами:
- Габаритные размеры. Зависит от величины и формы вентиляционного отверстия;

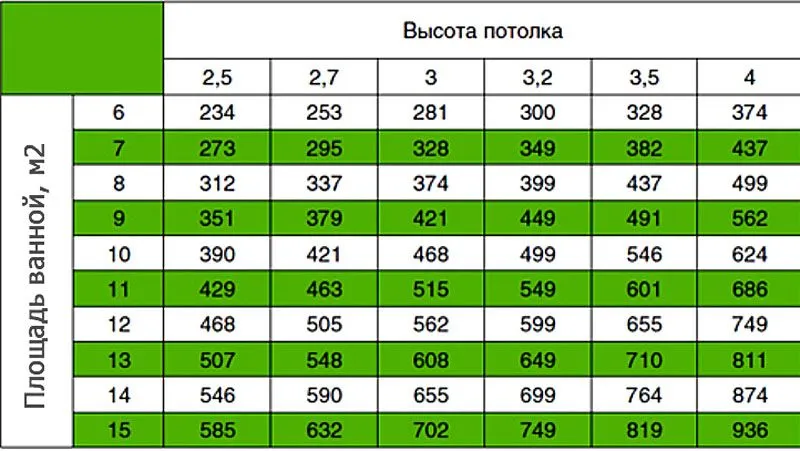

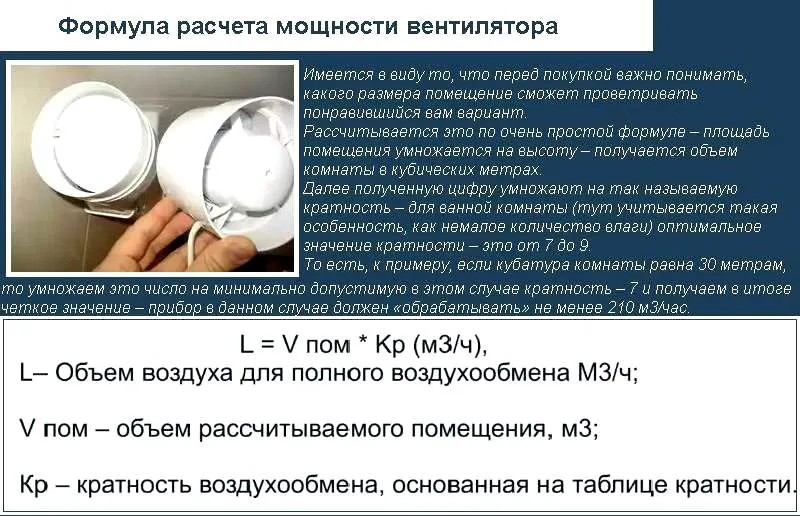

- Производительность (м³/час). Этот показатель определяется по нормативам (СНиП 41-01-2003) и зависит от объема ванной комнаты и количества проживающих в квартире людей (кратность полного обновления воздуха в помещении). Опытные мастера рекомендуют к полученной величине добавлять 15%, чтобы двигатель не работал на полную мощность и меньше изнашивается. Кроме того необходимо учитывать, что кратность обновление воздуха в небольшом помещении должно быть выше;
- Шумность. Моделей вентиляторов, которые работают абсолютно бесшумно не существует. В соответствии с санитарными нормами граничный уровень шума бытового электроприбора не должен превышать 35 дБ;
- Класс электробезопасности корпуса. Один из важных параметров для устройств, которые эксплуатируются при повышенной влажности. Корпус прибора должен иметь защиту от брызг, по международной классификации не менее IP45;
- Наличие обратного клапана. Лучше приобрести устройство, в комплект которого уже входит обратный клапан. Он более эффективно предотвратит поступление воздуха из вентиляционной системы дома в ванную комнату, чем устанавливаемый отдельно;
- Дополнительные функции. Речь идет об устройствах, позволяющих вытяжке функционировать автономно: таймер включения, датчик движения, детектор влажности. Применение таких приспособлений может значительно увеличит стоимость вытяжного вентилятора для ванной комнаты, однако это значительно облегчит эксплуатацию, повысит комфорт и сэкономит электроэнергию.
Комментарий
Сергей Харитонов
Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»
Задать вопрос
«Правильное обустройство вентиляции предусматривает не только вытяжку, но и приток свежего воздуха в помещение. Для этого в нижней части входной двери в ванную комнату необходимо сделать вентиляционные отверстия и закрыть их декоративной решеткой. При этом следует выбрать ту модель решетки, где можно регулировать величину зазора.
«
Взаимосвязь шумности и производительности
Шумность вентилятора не зависит напрямую от его мощности. Значительно большее влияние оказывают качество сборки конструкции, используемые материалы, наличие/отсутствие специального шумопоглощающего покрытия. Звуки возникают от движения воздушного потока по вентиляционному каналу, вращения лопастей, вибрации самого устройства. У качественных моделей от брендовых производителей в конструкции предусмотрены специальные элементы гасящие вибрацию и шум. Однако низкий уровень шума оказывает негативного влияния на производительность вентилятора.
В процессе эксплуатации уровень шума может повышаться. Это связано с частицами пыли, жиров, грязи, которые оседают на вентиляционных решетках и лопастях. Нормальной эксплуатации может помочь систематическая чистка и хорошее крепление корпуса вытяжного вентилятора в ванную комнату.
Вентиляторы для ванной с обратным клапаном

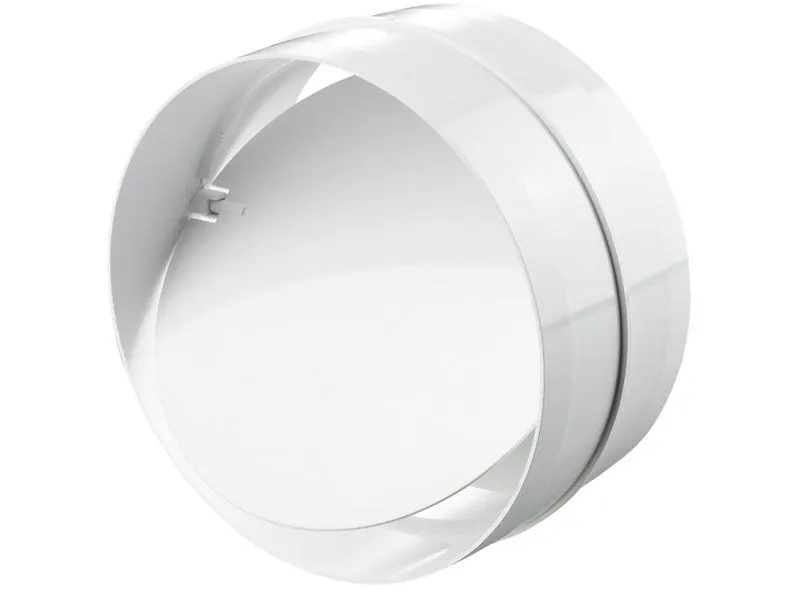

Обратный клапан для вытяжного вентилятора необходим, если в системе вентиляции есть несколько точек воздухозабора и возможно изменение направления потока воздуха в случае включения вытяжки на одной из них. К примеру, в единую систему объединены вытяжки в кухне, ванной и туалете. Для многоквартирных домов обратный клапан является обязательным условием независимо от эффективности функционирования вентиляционной шахты.
Было разработано множество эффективных устройств обратных клапанов основанных на разных принципах срабатывания:
- одностворчатый гравитационный — представляет собой пластиковую или металлическую шторку, закреплённую на горизонтальной оси посредине или в верхней трети воздуховода. Под воздействием воздушного потока направленного из помещения шторка поворачивается, а при возникновении обратной тяги закрывается под действием гравитации. Предельная простота конструкции позволяет применять этот тип обратного клапана в системах с естественной вентиляцией. Однако при монтаже следует уделять особое внимание точность и размещения. Клапан должен позиционироваться строго вертикально, любые перекосы могут существенно снизить его эффективность.

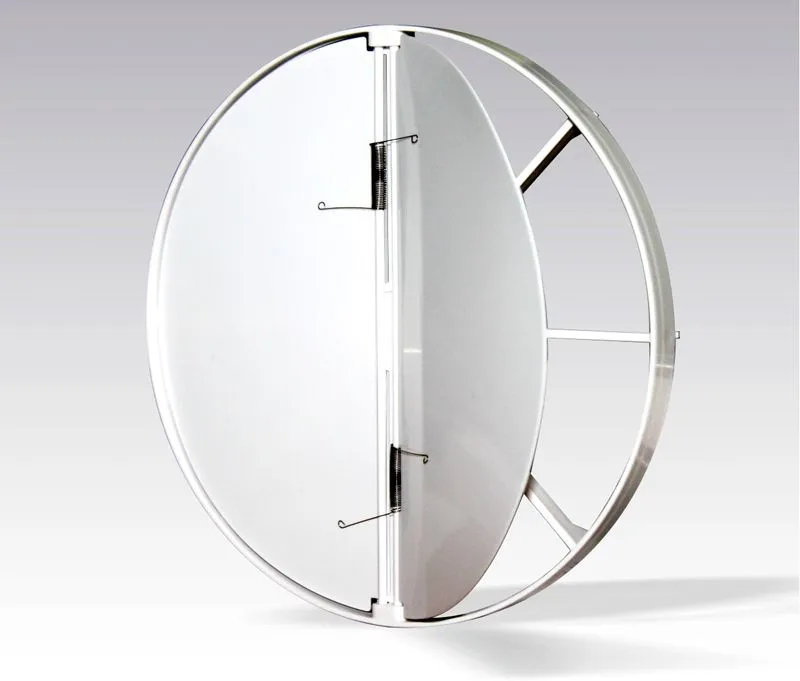

- двустворчатый пружинный (тип бабочка). Такие конструкции устанавливаются исключительно в системах с принудительной вентиляцией. Ось, на которой закреплены два шторки, находится ровно посередине воздуховода. Она приводится в действие довольно сильным потоком воздуха, а возвращается в исходное положение под воздействием пружинного механизма. В некоторых моделях предусмотрена возможность регулировки силы возврата шторок.
- жалюзи. Представляет собой одну из разновидностей гравитационного клапана, на нескольких горизонтальных осях размещены небольшие шторки, напоминающие жалюзи. Такая конструкция более компактна и чувствительна к потокам воздуха. Обычно используется для защиты воздуховодов с внешней стороны фасадов зданий.

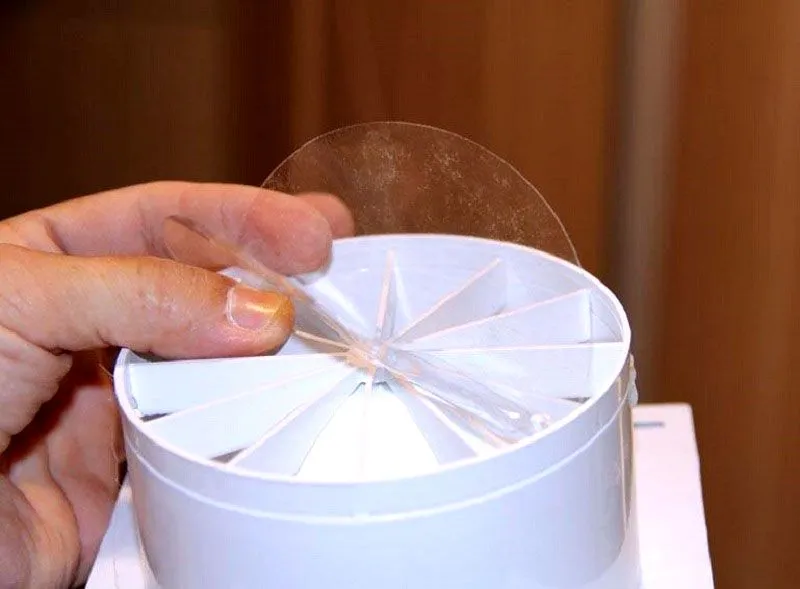

- гибкая мембрана. Шторка сделана из легкого гибкого пластика, который изгибается на горизонтальной или вертикальной оси под действием воздушного потока направленного из помещения. При выборе такой конструкции следует помнить, если обратная тяга имеет большую силу давления, воздуховод должен быть оборудован дополнительными ребрами жесткости в виде пластиковой решетки, на которую будут опираться мембрана в закрытом состоянии.
Важно! Мембранный и пружинный варианты обратных клапанов не рекомендуется использовать для внешних частей вентиляционных решеток. При отрицательных температурах их работоспособность значительно снижается.
Статья по теме:
Обратный клапан на вентиляцию. В данной публикации мы рассмотрим для чего нужен обратный клапан, варианты конструкций, принцип работы, виды устройств, изготовление своими руками, алгоритм действий по установке, полезные советы и рекомендации специалистов.
Виды конструкций вентиляторов
В системах бытовой вентиляции для квартиры или частного дома чаще всего используются бесшумные вентиляторы следующих типов:
- осевые;
- радиальные;
- центробежные.
По техническому исполнению их можно разделить на канальные и крышные.

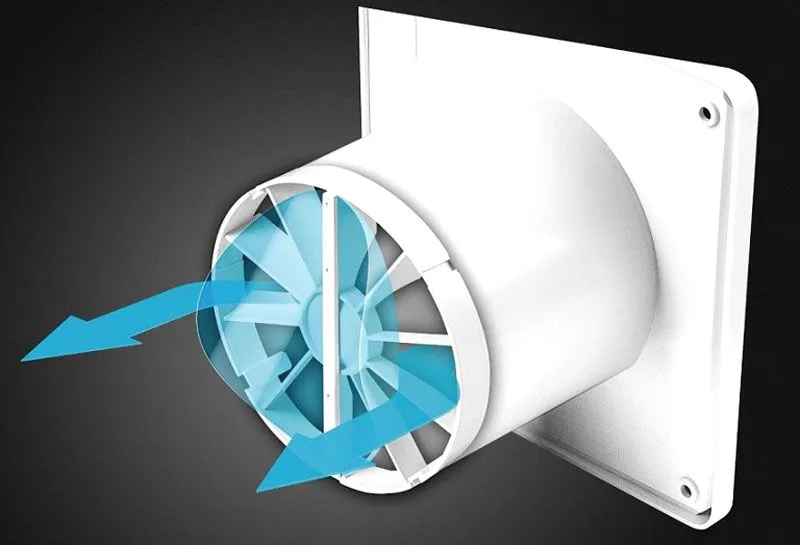

Осевые вытяжные вентиляторы

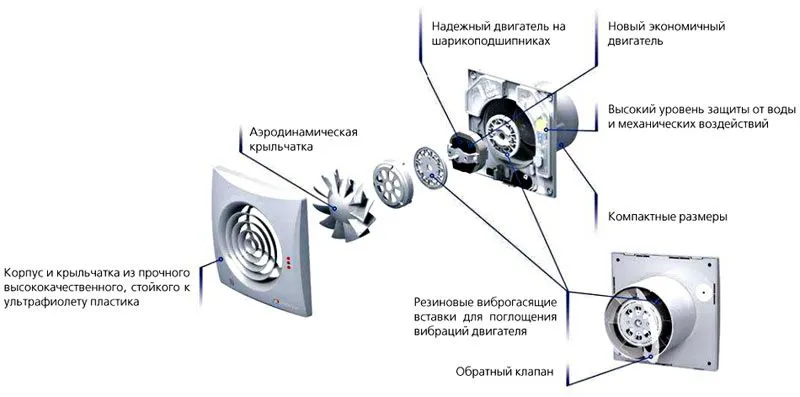

Названы так, из-за направления потока воздуха, совпадающего с осью, электромотора (перпендикулярно плоскости крыльчатки). Такие модели просты в изготовлении и имеют доступную стоимость. Они довольно эффективны и экономичны, долговечны в функционировании. Одно из основных преимуществ – это возможность безостановочно функционировать длительный период времени. Компактность конструкции позволяет использовать их в условиях жесткого ограничения рабочего пространства технологических ниш.
Осевые вентиляторы для вытяжки имеют КПД выше среднего и высокую производительность, однако их показатели силы напора довольно низкие. Разнообразие моделей и габаритных размеров позволяет легко подобрать прибор под конкретную вентиляционную нишу, а простота конструкции позволяет осуществить монтаж собственными руками. Дополнительным неудобством служит довольно громкий шум, издаваемый устройством при работе – 30÷55 дБ.
| Изображение | Модель | Характеристики | ||
| Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | ||
 |
Soler&Palau TDM-200 | 40 | 25 | 200 |
 |

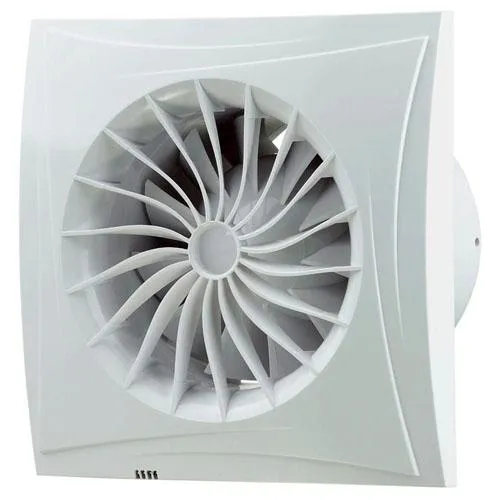

Blauberg Sileo 125 | 32 | 17 | 197 |
 |

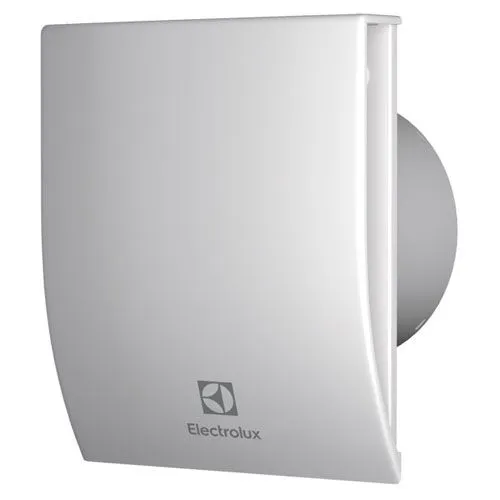

Electrolux EAFM – 150 | 32 | 25 | 320 |
Радиальные
Эти устройства имеют довольно большие габариты. Состоят из внешнего спиралевидного кожуха, электромотора и лопаточного колеса. Принцип действия следующий. Воздух попадает в корпус через боковое отверстие, сжимаясь лопатками особой формы, перемещается в радиальном направлении, перегоняется в выходное отверстие, расположенное под прямым углом к вытяжному. Многие радиальные модели являются двусторонними, то есть имеют функцию переключения, как на всасывание, так и на нагнетание. Плоскости лопаточного колеса также могут быть изогнуты как внутрь, так и в сторону кожуха. Они практические не устанавливаются в ванных комнатах, так как имеют значительные размеры.
Центробежные
Эти устройства внешне напоминают радиальные вытяжные вентиляторы, однако всасывание воздуха у них осуществляется не через боковые отверстия, а с торца устройства. Рабочее колесо имеет форму усеченного конуса. С его помощью воздушный поток втягивается и через диффузор получает ускорение и направление, в сторону для выброса. Главным отличием таких вентиляторов является практически бесшумная работа, однако они довольно громоздки и имеют низкие показатели воздушного давления.
Важно! Модели центробежного вентилятора с лопатками спиралевидной формы расположенными строго параллельно оси вращения и направленными назад (в сторону корпуса) более экономичны. При сопоставимой мощности мотора и производительности они потребляют электроэнергии на 20% меньше. Модели с лопатками расположенными вперед имеют более компактный корпус (из-за меньшего диаметра рабочего колеса) и создают меньше шума (из-за меньшей частоты вращения).
| Изображение | Модель | Характеристики | ||
| Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | ||
 |

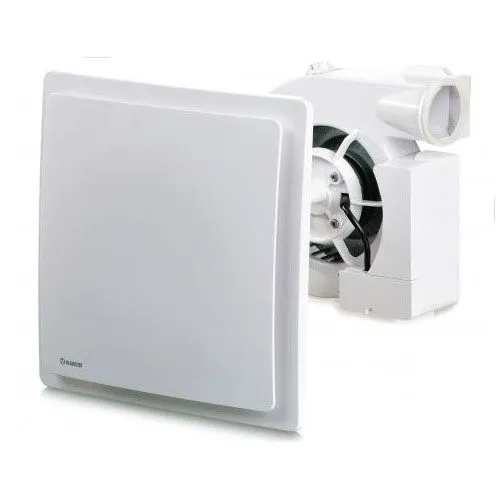

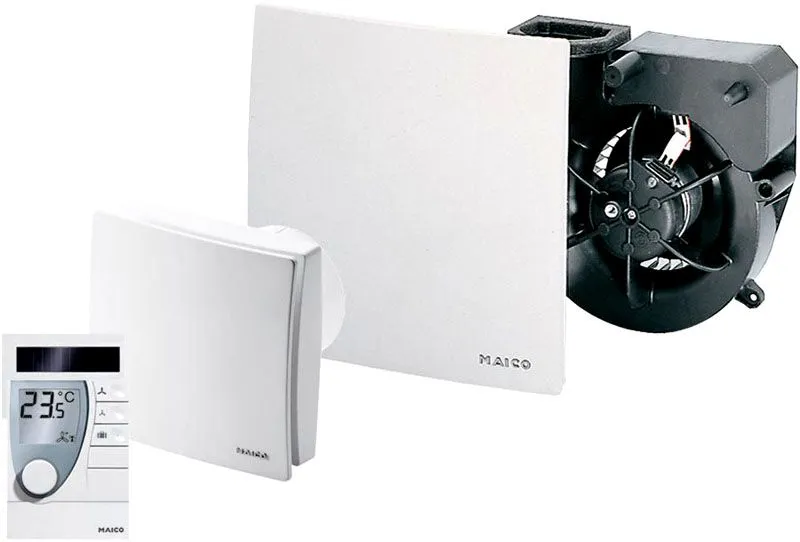

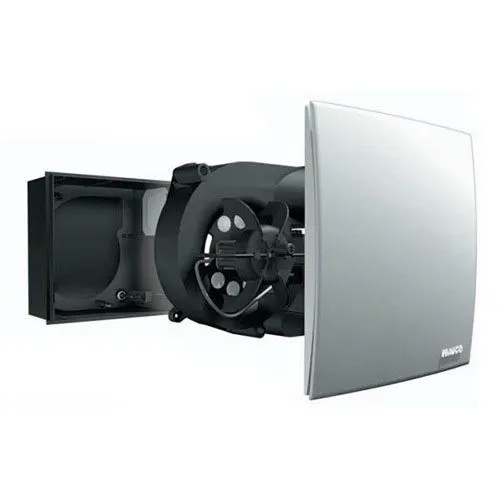

Maico ER 60 | 26 | 21 | 62 |
 |

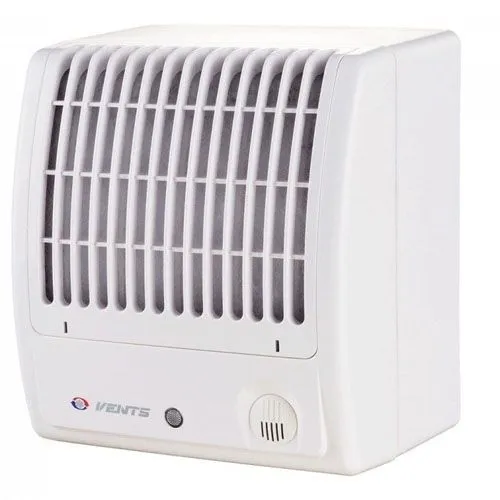

Вентс ЦФ 100 | 38 | 29 | 122 |
 |
Blauberg — Valeo 60 | 45 | 30 | 320 |

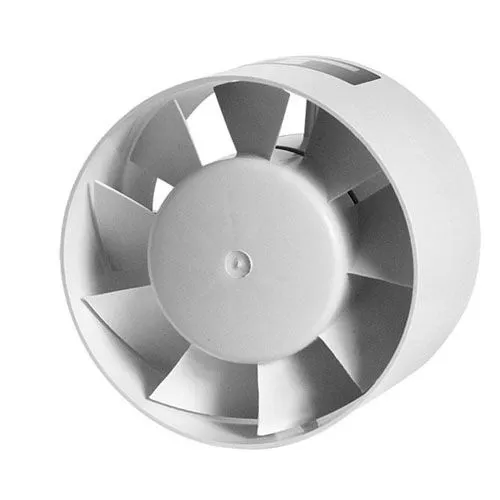

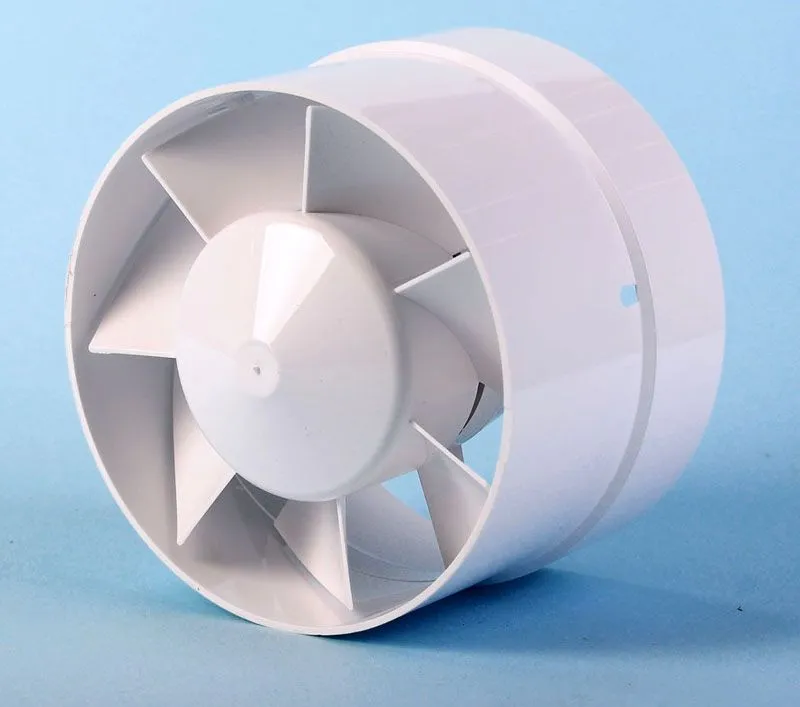

Канальные бесшумные вентиляторы
Основным отличием канального вентилятора для ванной комнаты является особенность его установки. Корпус устройства располагается непосредственно в полости воздуховода. Преимуществом такого месторасположения является существенное снижение уровня шума. Отсутствие технологических конструкций внутри помещения повышает его эстетическую привлекательность. Вход в воздуховод может быть закрыт фигурной декоративной решеткой, выполненной в стиле ванной комнаты.
Канальный вентилятор отличается высокой производительностью, его целесообразно использовать для помещений площадью более 15÷20 м2. Само устройство не обязательно устанавливать непосредственно за воздухозаборным отверстием она может находиться посредине вентиляционного короба. Единственным недостатком является более сложная процедура монтажа, по сравнению с настенными моделями.
| Изображение | Модель | Характеристики | ||
| Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | ||
 |

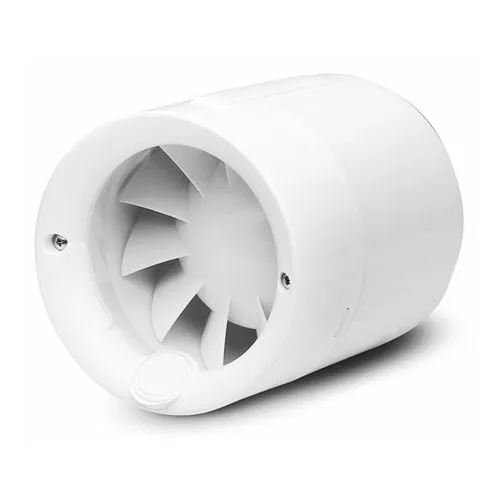

Soler&Palau-Silentub-100 | 37,5 | 12 | 100 |
 |

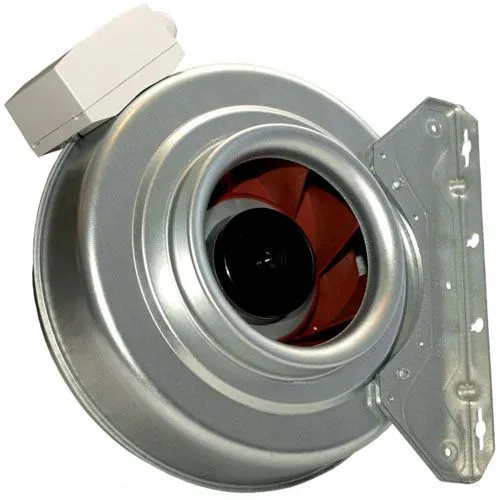

SYSTEMAIR K 200 L | 47 | 45 | 550 |

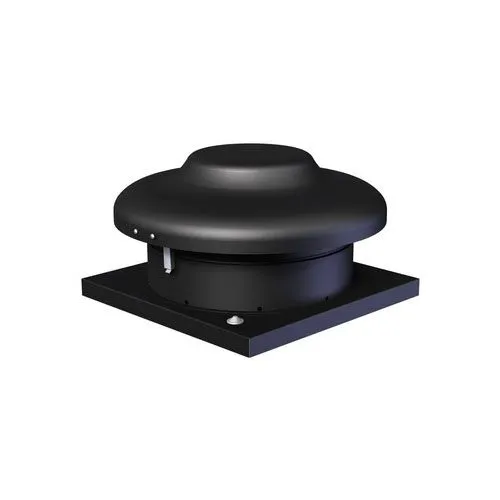

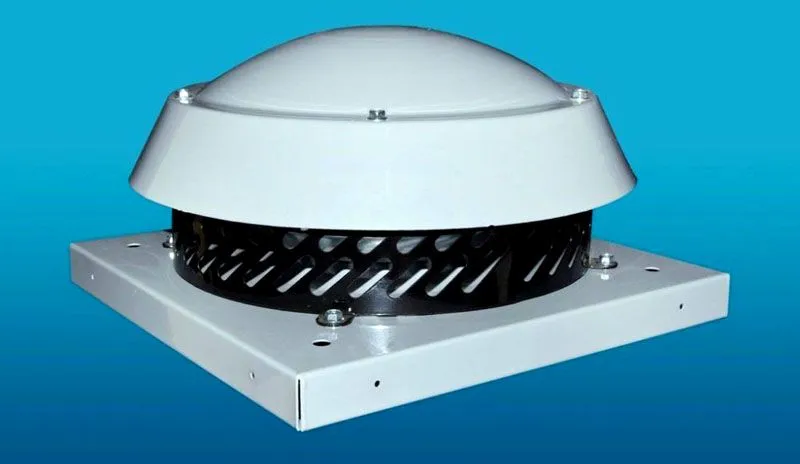

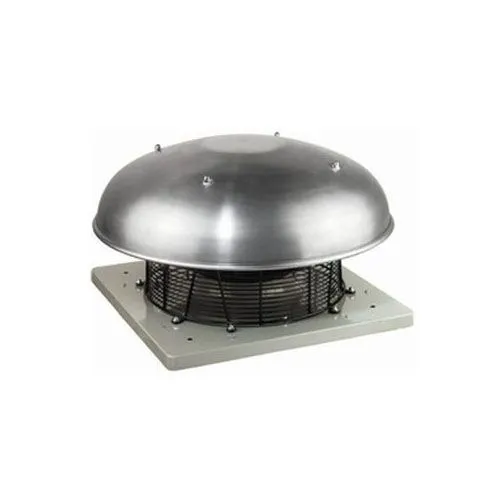

Вентиляторы крышного типа
Крышный вентилятор является устройством обеспечивающим вытяжку для ванной, туалета, кухни и других помещений доме. Устанавливается на крыше, непосредственно на трубу главного вентиляционного выхода.Существует два основных типа крышных вентиляторов:
- с вертикальным выбросом воздушных масс — минимизирует загрязнение кровельного покрытия;
- с веерным (радиальным) способом выведение отработанного воздуха.
Данное оборудование постоянно подвергается влиянию окружающей среды, поэтому к конструкции корпуса и используемым материалам предъявляются повышенные требования. Дополнительные проблемы могут создать сложные условия монтажа на скатной кровле. Учитывая, что все рабочие механизмы располагаются фактически в нежилых помещениях здания, данный тип вентиляторов является самым бесшумным для жильцов.
| Изображение | Модель | Характеристики | ||
| Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | ||
 |
SALDA VSA 3.0 | 61 | 50 | 360 |
 |

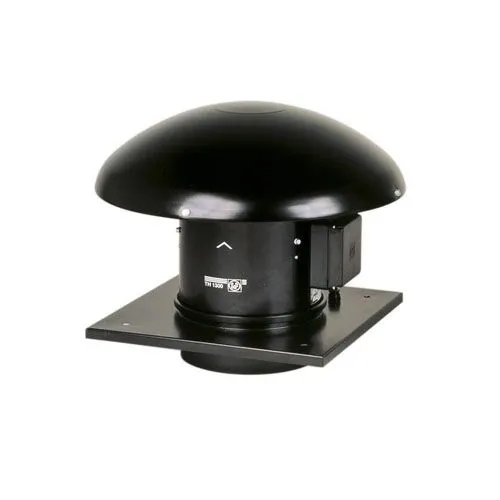

SOLER&PALAU TH | 49,5 | 50 | 470 |
 |
SYSTEMAIR DHS | 41 | 60 | 510 |

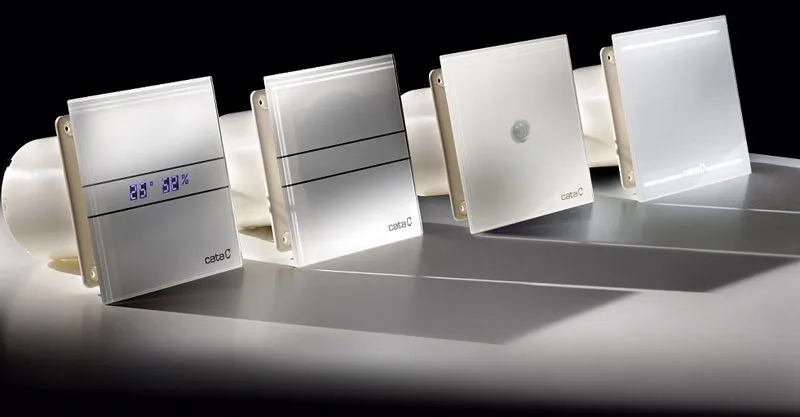

Вентиляторы с датчиком влажности и таймером для ванной
Как правило, вентилятор в ванную комнату подключается к системе электроснабжения параллельно с выключателем света. Соответственно, функционирует он только тогда, когда помещение используется. Но чаще всего проветривание необходимо уже после того как ванной воспользовались. Наиболее эффективным способом оптимизировать свои затраты и постоянно поддерживать микроклимат в ванной комнате на необходимом уровне является использование автономных устройств управления системой вентиляции. Наиболее часто встречаются два типа приборов, используемых в вентиляторах:

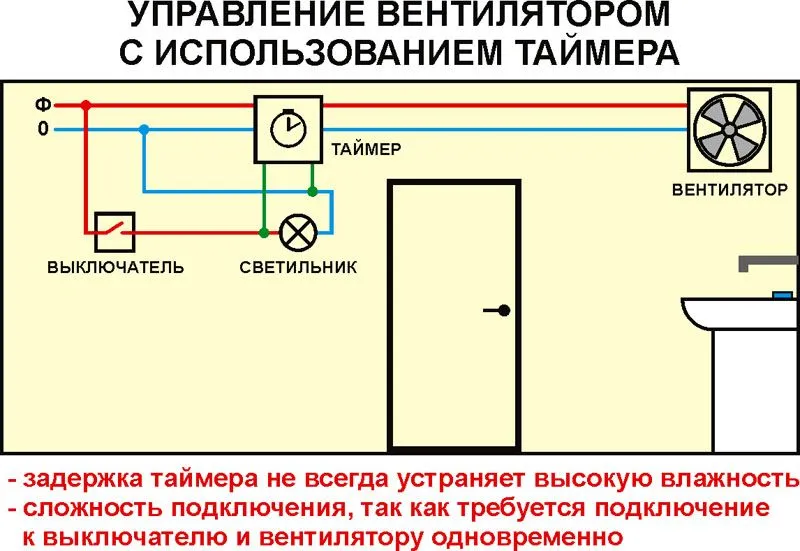

- таймер задержки позволяет функционировать вытяжке для ванной комнаты и туалета определенный промежуток времени, после того как будет выключен свет в помещении. Как правило, функционал таких устройств включает возможность самостоятельной настройки временного интервала. Основным недостатком таймеров является то, что они проветривают в ванную комнату одинаковый промежуток времени как после умывания рук, так и после принятия ванны.

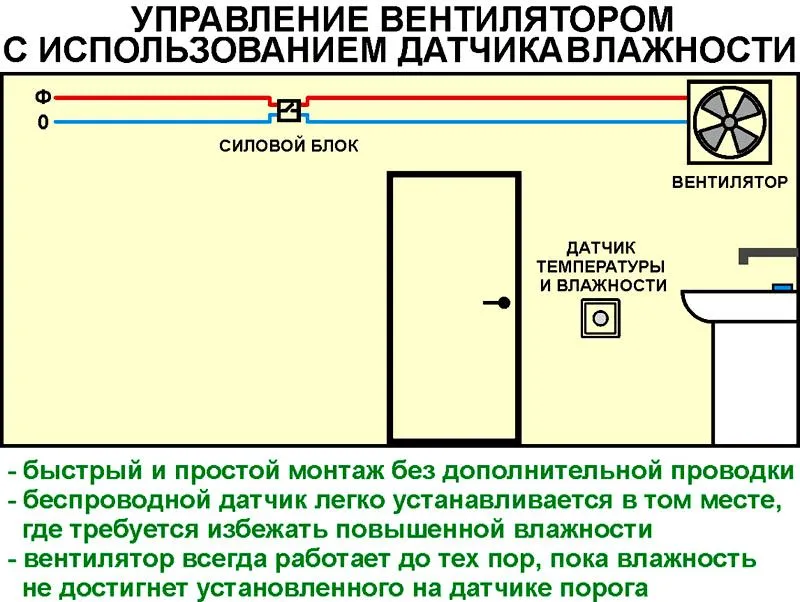

- детектор влажности обеспечивает более интеллектуальное управление вентиляцией ванной комнаты. Устройство самостоятельно включает и выключает вентилятор в зависимости от уровня влажности в помещении.
Важно! Некоторые домашние мастера оснащают обычные вытяжки в ванную комнату электронными таймерами или детекторами влажности, подключая их к вентилятору через реле. Этого делать не стоит, так как высокая влажность в помещении может повредить электрическую цепь, вызвав короткое замыкание. Гораздо безопаснее приобрести вытяжной вентилятор, в систему управления которого уже интегрированы данные устройства.
Монтаж вентилятора для вытяжки

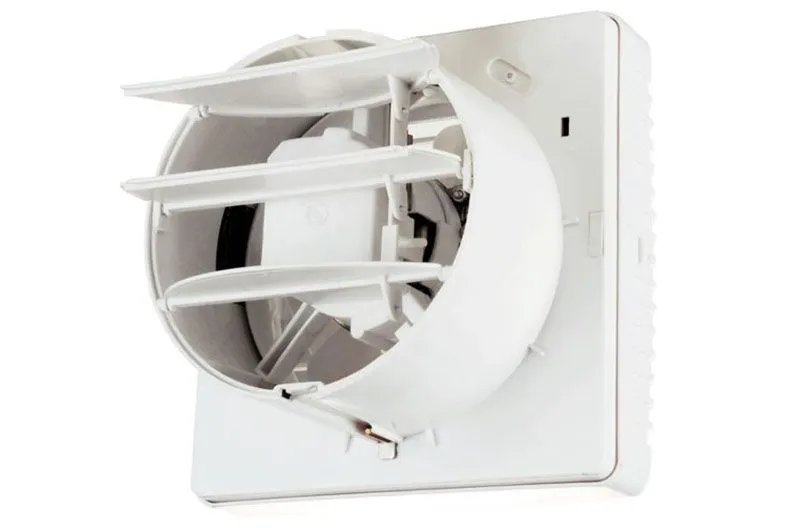

Проще всего осуществлять установку внешнего осевого вытяжного вентилятора для ванной комнаты. Монтаж можно условно разделить на 2 части:
- Механическая — установка корпуса внутри вытяжного короба и монтаж передней панели на стене.
- Электротехническая — подключение устройства к электросети.
Каждая модель вентилятора имеет свои определённые особенности конструкции, поэтому перед началом установки необходимо внимательно изучить инструкцию. Также рекомендуется сделать несколько запросов в сети интернет, нет ли видео инструкций по установке этой конкретной модели.
Видео мастер-класс установки бесшумной вентиляции в ванной комнате:
Установка бесшумного вентилятора модель ВЕНТС Силента-С в ванной комнате:
Важно! Ванная комната является не только помещение с повышенной влажностью, но и со значительными перепадами температур. Это необходимо учитывать как при изоляции проводов, так и при закреплении механических частей.
Установка вентилятора в ванной своими руками

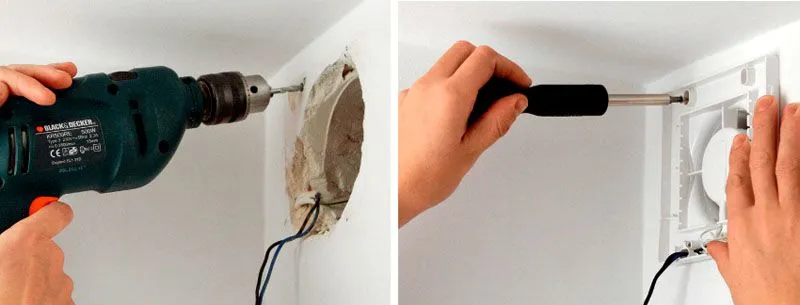

Для установки бесшумного вентилятора в ванную комнату выполняются следующие действия:
- Снимается лицевая панель, прикладывается к месту установки (должна полностью закрыть вытяжное отверстие) и отмечается по контуру, а также в местах крепления.
- Если для крепления используются шурупы, в плитке высверливаются отверстия.
- Места на стене по контуру лицевой панели обрабатываются силиконовым герметиком (лучше использовать прозрачный, он не так заметен на цветной кафельной плитке). Плитка предварительно очищается и обезжиривает для обеспечения большего уровня адгезии.
- Корпус вентилятора устанавливается в технологическую нишу вентиляционной системы. Плотно прижимается на время, чтобы силиконовый герметик приклеился. В это время можно закрутить крепежные соединения, если они предусмотрены конструкцией.
- Устанавливается противомоскитная сетка и обратный клапан, закрепляется лицевая крышка на шурупы или клипсовые защелки.
Секреты установки! Если внутренний объём вентиляционного короба позволяет,то между корпусом вентилятора и внутренней стенкой желательно поместить резиновый уплотнитель. Это значительно снизить вибрацию и сделают работу прибора более бесшумной.
Подключение к электросети
Существует несколько вариантов подключения осевого вентилятора для вытяжки к электросети:
- выключатель расположен непосредственно на корпусе. Как правило, это шнурок, реже обычная кнопка;

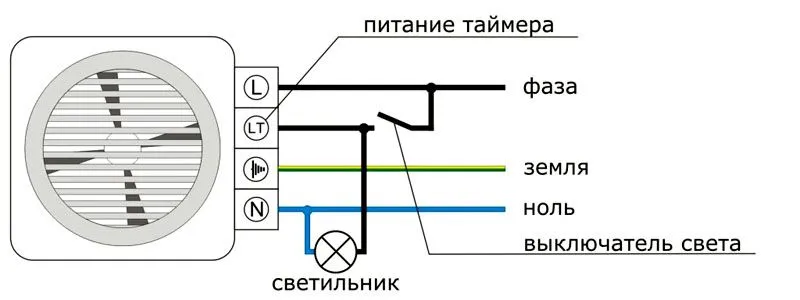

- устройство подключается через контактные разъемы к выключателю электрического освещения ванной комнаты;
- линия электроснабжения вентилятора подведена к отдельному выключателю. Чаще всего используются двухкнопочные модели. Такой способ подключения более рационален, и удобен в использовании. Однако, жильцы зачастую забывают выключать бесшумный прибор;
- устройство отключается автоматически, активируясь датчиками движения или влажности, выключение осуществляется с задержкой по таймеру.
Где купить бесшумный вентилятор: цены, производители, каталоги
Бесшумные вентиляторы для ванной комнаты или вытяжки в туалет с вентилятором реализуются в любом специализированном магазине сантехники, бытовых электрических приборов или на рынке. Основной проблемой является не сложность выбора конкретной модели по требуемым техническим параметрам, а приобретение качественного прибора.
Практически все ведущие электротехнические компании выпускают бесшумные вентиляторы для ванных комнат. Но существует несколько компаний, которые специализируются на разработке и производстве именно этого типа электроприборов:
- Soler&Palau (Испания). Продукция этой компании отличается высокой продуктивностью и длительностью эксплуатации. Практически на все свои изделия компания дает гарантию наработки не менее 30000 часов на отказ. Дополнительным преимуществом является хорошая защита корпуса от внешних воздействий. Вентилятор оснащаются обратным клапаном, а передняя крышка производится в нескольких вариантах, имеющих оригинальный дизайн.
- Elicent ELEGANCE (Италия). Изделия компании имеет изысканный внешний вид в сочетании с высокой эффективностью.Как правило в стандартный комплект включаются устройства автономного управления: таймеры и гидростатические реле. Двигатель имеет большой ресурс и способность функционировать как в кратковременном режиме, так и длительный период времени.
- Maico (Германия). Стоимость радиальных центробежных и осевых вентиляторов для вытяжки произведённых этой компанией довольно высока. Однако это полностью компенсируется высочайшим качеством, надежностью и длительным периодом эксплуатации. Двигатели имеют надежный подшипник, защиту от термических перегрузок и образования конденсата, класс защиты корпуса не ниже IP56, а изготовлен он из ударопрочных полимеров.
Заключение
Надеемся, что наш краткий обзор поможет вам в выборе и монтаже этого устройства. Если у вас остались вопросы или вы хотите поделиться своим опытом, то смело оставляйте комментарии.
И напоследок небольшой видеоролик по выбору качественного вентилятора:
Какие вентиляторы бесшумные?
Существует несколько типов вентиляторов, которые могут считаться бесшумными:
-
Вентиляторы с низким уровнем шума (low-noise fans) — они специально разработаны для того, чтобы генерировать минимальный уровень шума при работе. Такие вентиляторы часто используются в наушниках, системах охлаждения компьютеров и других устройствах, где шум может быть проблемой.
-
Вентиляторы с низкими оборотами (low-speed fans) — они работают на более низкой скорости, чем обычные вентиляторы, что также позволяет снизить уровень шума.
-
Вентиляторы с плавной регулировкой скорости (variable speed fans) — они могут автоматически регулировать свою скорость в зависимости от температуры или других факторов, что позволяет уменьшить уровень шума при работе на низких скоростях.
-
Бесшумные вентиляторы с технологией без щеток (brushless fans) — они используют электронику для управления движением лопастей, что позволяет им работать бесшумно.
-
Аэродинамические вентиляторы (airfoil fans) — они имеют особую форму лопастей, которая позволяет им генерировать поток воздуха с минимальным уровнем шума.
При выборе вентилятора, необходимо учитывать требования к шуму, которые будут определяться конкретными условиями его использования, такими как его место установки и тип задачи, для которой он используется.
