Водяной теплый пол своими руками под плитку: инструменты, монтаж, компоненты

Теплый пол технология, которая раньше была недоступна для многих, но сейчас легко найти все необходимое для ее реализации на рынке стройматериалов. Теплый пол предоставляет комфорт и равномерно отопляет жилые помещения. В местах с установленным теплым полом не бывает холода, как показывает практика.

Водяной теплый пол своими руками — тонкости технологии

Нагретый пол отдает тепло воздуху, и в помещении всегда поддерживается комфортная температура. Помимо всего прочего, теплые полы позволяют существенно экономить на обогреве помещения: они хоть и долго нагреваются до нужной температуры, но так же долго отдают тепло.

Содержание:

• Водяной теплый пол своими руками — тонкости технологии
• Теплый пол своими руками — подготовка основания
• Установка теплого пола своими руками — укладка труб и запуск системы

Конструкция водного теплого пола.

Теплый водяной пол можно сделать и под ламинат, и под плитку, и под другие материалы. Но нужно помнить: если плитка подойдет практически любая, то ламинат нужно выбирать с особой тщательностью, так как некоторые его виды могут рассыхаться из-за воздействия тепла. Сделать теплый пол своими руками не так уж и сложно, но в данном случае особое внимание нужно уделить деталям. Создание теплого пола, независимо от того, под какой декоративный материал будет положен (ламинат или плитка), требует серьезного подхода.

Если для формирования такого отопления используется вода, необходимо позаботиться не только о работоспособности всей системы, но и том, чтобы вода в системе не замерзала, ведь слой труб проходит недалеко от плит перекрытия. Даже самостоятельный монтаж теплых полов обойдется недешево.

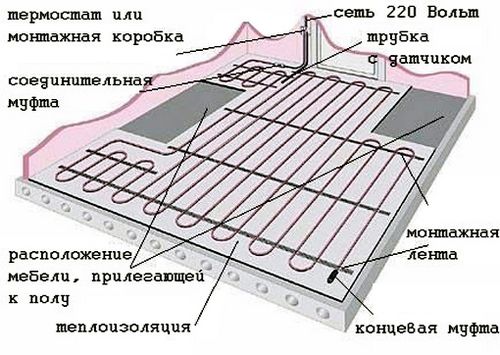

Монтаж теплого пола.

Монтаж теплого пола своими руками возможен только в случае, если имеется собственное отопление. Для формирования теплого пола своими руками на основе централизованного отопления понадобится получать разрешение, которое дают неохотно. Кроме того, система индивидуального отопления должна быть оборудована насосом для обеспечения циркуляции воды.

Перед тем как начать планировать системы теплого пола, нужно решить для себя, какие трубы будут использоваться. В основном для теплых полов под плитку используются металлопластиковые или полипропиленовые трубы, диаметр которых составляет 20 мм и более. В случае использования полипропиленовых для их сварки понадобится паяльник, что не совсем удобно, когда речь идет о самостоятельной укладке теплых полов.

Когда планируется сделать теплый водяной пол своими руками, лучше всего за основу взять металлопластиковые трубы, которые проще установить.

Для того чтобы сделать теплые полы, не зависимо от того, что будет их покрывать, ламинат или кафель, понадобятся следующие компоненты системы и инструменты:

• гидроизоляционная пленка;
• теплоизоляционные материл;
• арматурная сетка;
• труба;
• демпферная лента:
• крепления;
• коллектор с фитингами;
• запорные вентили;
• гаечный ключ.

Вернуться к оглавлению

Теплый пол своими руками — подготовка основания

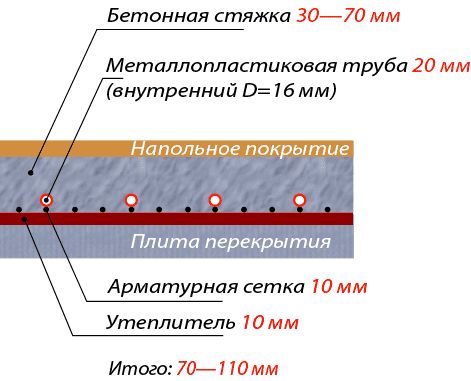

Установка теплого водяного пола.

В первую очередь нужно подготовить основание. Для этого демонтируются все старые покрытия до самой плиты перекрытия или бетонного основания. На поверхность пола, с которой удалено все лишнее, укладывается гидроизоляционная мембрана, которая в дальнейшем не допустит образования конденсата на плите. Все стыки между кусками гидроизоляции нужно заклеить алюминиевой самоклеящейся монтажной лентой. Сразу нужно определить место для установки коллекторного шкафа с фитингами, к которому будут в дальнейшем присоединяться трубки водяного теплого пола.

Кроме того, еще на стадии подключения коллекторного шкафа к индивидуальному отоплению нужно позаботиться об установке циркуляционного насоса, если таковой не был установлен ранее, и об установке запорного вентиля на входной трубе, подходящей к коллекторному шкафу. Установка вентиля обязательна, так как позволит в случае необходимости отключать систему отопления полов. Далее необходимо оклеить помещение по контуру демпферной лентой.

Поверх гидроизоляции укладывается теплоизоляция. В данном случае целесообразно использовать листы из пенополистирола высокой плотности. Стыки плит пенополистирола также оклеиваются демпферной лентой. После того как основание пола полностью подготовлено и утеплено, можно приступать к укладки арматурной сетки. Данный элемент очень важен, когда речь идет о теплом поле, на который будет укладываться плитка. Если укладывается ламинат, данный элемент может быть опущен. Арматурная сетка придаст большей жесткость стяжке, которую нужно будет сделать непосредственно перед укладкой плитки.

Вернуться к оглавлению

Установка теплого пола своими руками — укладка труб и запуск системы

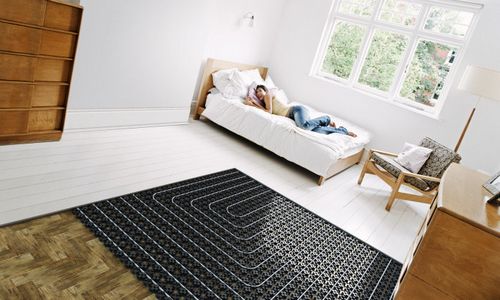

Установка труб теплого водяного пола.

Металлопластиковые трубы крепятся непосредственно к арматурной сетке. Для фиксации труб можно использовать клипсы, проволоку, зажимы, крепежную ленту и так далее. Существуют некоторые тонкости укладки металлопластиковых труб, которые нужно учитывать, даже если монтаж производится своими руками. Во-первых, расстояние между трубами и стеной должно составлять не менее 15-20 см. Во-вторых, шаг может составлять от 10 до 30 см.

Очень важно, чтобы длина одной подключаемой трубы была от 50 до 60 м: при другой длиннее либо пол будет слишком горячим, либо некоторые его участки будут отличаться пониженной температурой.

Трубы можно уложить множеством разных способом, причем допускается даже укладка труб в 2 слоя. Металлопластиковая труба отлично гнется, и с ее укладкой обычно не возникает проблем, но не стоит слишком туго фиксировать ее к арматуре, так как труб при нагревании расширяется и тугое крепление может в данном случае деформировать ее. Изгибы трубы стоит сделать плавными, без резких поворотов.

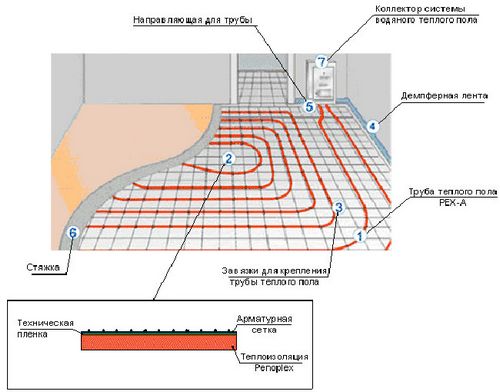

Схема подключения теплого водяного пола.

После проведения укладки труб своими руками можно приступать к их подключению к коллекторному шкафу. Данный агрегат устроен так, чтобы к нему подключались и концы труб, которые вводят воду в теплый пол, и те, что отвечают за ее вывод. Коллекторные шкафы очень удобны, когда необходимо подключить металлопластиковые трубы, так как для подключения к фитингам понадобится только гаечный ключ.

После того как коллекторный шкаф будет подключен к трубам, нужно произвести пробный запуск, чтобы убедиться в отсутствии протечек и работоспособности системы. Для этого нужно, используя сливные краны, заполнить трубы теплого пола, обеспечив выход воздуха. Если протечек нет и давление в трубах пола остается неизменным, можно запустить отопительный котел и прогреть пол. Далее нужно отключить отопление пола и дать ему остыть, после чего можно приступать к следующей ступени монтажа.

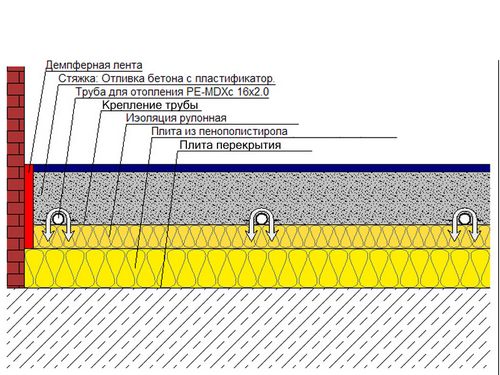

Монтаж водяной системы, даже если далее будет укладываться плитка, а не ламинат, потребует заливки стяжки. Стяжка под плитку отличается от той, что требует ламинат, так как в этом случае необходима стяжка на цементно-песчаной основе. Для водяной системы полов, предназначенной для покрытия плиткой необходимо провести дополнительное армирование. Для этого поверх труб укладывается слой арматурной сетки. Стяжку над трубами нужно сформировать так, чтобы трубы и арматура над ними были полностью покрыты цементно-песчаным раствором.

Укладывать плитку поверх водной системы теплого пола можно только через 3-4 недели, когда стяжка полностью высохнет и отстоится. Чтобы добиться максимальной теплоотдачи от теплого пола, рекомендуется приобретать плитку с гладкой поверхностью: даже легкая шероховатость снизит эффективность водяной системы теплого пола.
