Теплый водяной пол под плитку своими руками: этапы и материалы

В настоящее время теплый водяной пол становится все более популярен как способ обогрева жилых помещений. Он может быть уложен под различные типы покрытий, такие как плитка, ковролин или линолеум. Однако, этот вид отопления лучше подходит для отдельных домов и коттеджей, а не для городских квартир, где запрещено подключать трубы для теплого водяного пола к центральному отоплению.

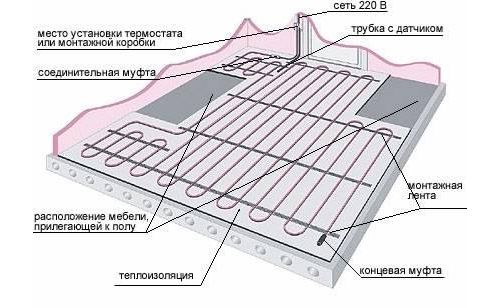

Схема укладки труб теплого пола.

Содержание:

• Необходимые материалы
• Этапы устройства системы обогрева
• Особенности нанесения стяжки
  • Виды пластификаторов
• Как правильно уложить керамическую плитку

И отопление домов таким способом позволяет существенно сэкономить на электричестве и не подвергает всех жителей домовладения воздействию электромагнитных волн, излучаемых инфракрасными пленочными обогревателями.

Еще дополнительным преимуществом теплого пола является рациональное распределение теплого воздуха по всему обогреваемому помещению.

Необходимые материалы

Для укладки и монтажа такого способа отопления можно привлечь специалиста, но можно его собрать и своими руками. При ознакомлении с некоторыми важными моментами это не вызовет трудностей.

Для укладки своими руками теплого водяного пола понадобится такой материал:

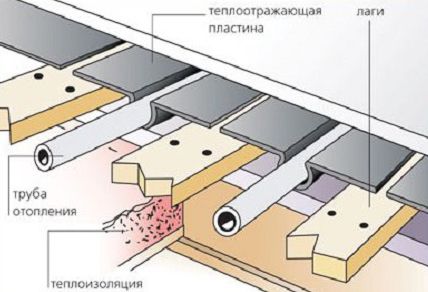

Схема монтажа деревянной системы водяного пола.

• теплоизоляция, которая предотвращает потерю тепла и направляет его внутрь помещения;
• трубы и соединения — фитинги (трубы используются самые разные: полимерные, металлопластиковые, металлополимерные;
• элементы крепления для фиксации труб на поверхности черного пола;
• арматурная строительная сетка;
• коллектор для распределения воды по контурам и подключения к системе отопления помещения своими руками;
• циркуляционный насос для хорошего движения теплой воды.

Вернуться к оглавлению

Этапы устройства системы обогрева

Для укладки подходит черновой бетонный пол, стяжка. Она должна быть ровная, без глубоких трещин и перепадов по высоте.

Приступаем к подготовке основания. Более рациональным размером является площадь укладки до 40 кв. м., поскольку при такой площади компенсируются тепловые расширения стяжки. Делим всю площадь приблизительно на такие участки (сектора).

1. Теперь применяем теплоизоляцию: на стяжку укладываем листы пенопласта, пенополистирола или пеноплекса. Данный утеплитель препятствует выходу тепла в стяжку и остается внутри помещения. Поскольку чистовая стяжка будет расширяться от нагревания, необходимо предусмотреть зазоры для компенсации теплового расширения. Для этого по краям обогреваемого помещения и по стыкам отдельных секторов производится укладка демпферной ленты.

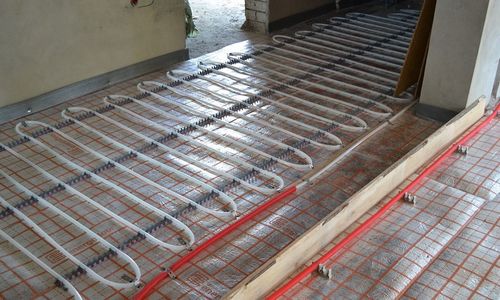

2. После того как будет выполнена укладка теплоизоляционного слоя, укладывается строительная арматурная сетка, на нее своими руками крепится трубопровод теплого пола. Это позволит соблюсти определенные промежутки между витками.
3. Далее производится укладка трубопровода своими руками под плитку. Существует несколько вариантов укладки, но для всех типов — укладка одна — в виде спирали:

• змеевидный;
• двойной змейкой;
• спирально или спирально со смещенным центром.

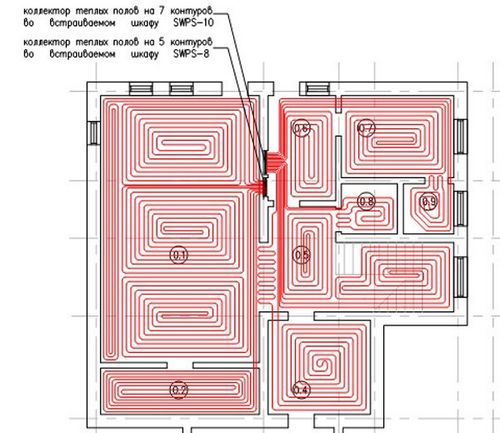

Схема отопления тёплыми полами без радиаторов.

Укладку труб для теплого пола следует осуществлять с учетом индивидуальной расстановки мебели и другой техники, ванны или душевой кабины, можно разложить по форме комнаты или обойти колонну и различные углы в помещении.

Арматурная сетка нужна, чтобы закреплять трубы, и чтобы они не сдвигались в процессе заливки стяжкой. Крепить трубы своими руками необходимо с определенным шагом, не ближе 1 м. Запрещено крепить трубы очень сильно к арматурной сетке, так как при нагревании они будут увеличиваться в размере и при плотном прижатии будут деформироваться, что может привести к преждевременному повреждению.

Трубы теплого пола под укладку плитки следует укладывать на небольшом расстоянии, от 15 до 35 см, чтобы не образовывались холодные места. А от стенки необходимо отступить не меньше 5-7 см.

В каждой комнате, где планируется укладка теплого пола, устанавливается коллектор.

С азами укладки уже ознакомлены, можно подходить непосредственно к укладке трубопровода для водяного пола своими руками. Один край трубы подводится к входящему отверстию коллектора, по запланированной схеме укладывается труба (длина одного контура не должна быть более 60 м), а второй конец подключается к выходящему отверстию. Если в помещении более одного сектора укладки, существует деформационный шов (проложена демпферная лента), тогда на этом участке труба одевается в специальную гофру.

Далее необходимо проверить систему на целостность и герметичность. Для этого запускают в систему воду под давлением, превышающим рабочее давление в полтора-два раза (0,6-0,7 Мпа). При правильном и грамотном креплении система останется герметичной.

Далее берется необходимое количество стяжки и аккуратно распределяется по поверхности теплого пола. Следует заметить, что на этом этапе работы в системе должна циркулировать вода при рабочем давлении. При заливке стяжки для теплого пола есть важные моменты, знать которые необходимо.

Вернуться к оглавлению

Особенности нанесения стяжки

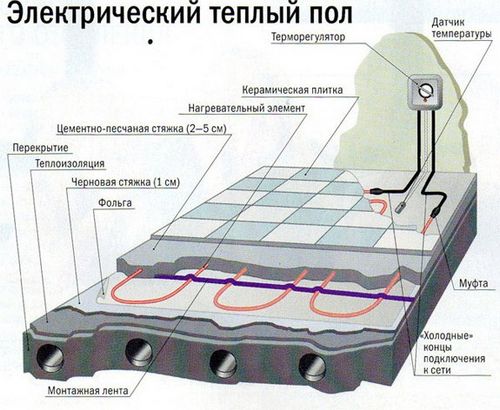

Схема бетонной стяжки под теплый пол.

После проверки работоспособности теплового контура подходим к следующему этапу — нанесению стяжки под плитку. Глубина стяжки составляет от 5 до 7 см. Чтобы раствор под плитку был более плотный, и можно было существенно уменьшить расход цемента, в него добавляют пластификатор. И поскольку стяжка под теплый пол испытывает температурные расширения, в нее просто необходимо добавлять армирующее вещество во избежание преждевременного разрушения. Благодаря пластификатору увеличивается площадь покрытия, т.к. уменьшается сила натяжения воды и раствор становится более эластичный.

Вернуться к оглавлению

Виды пластификаторов

Современные производители строительных материалов выпускают широкий ассортимент пластификаторов:

• жидкие растворы — пластификаторы;
• сухие, в виде самовыравнивающей смеси, которая смешивается с сухим раствором;
• сухие волокна — полиамидные волокна, армирующие стяжку;
• противоморозные растворы;
• добавка, исключающая возникновение пустот в растворе.

Каждый из таких пластификаторов используется для достижения определенных целей. Некоторые добавки ускоряют процессы затвердения и выполнения других отделочных работ, другие увеличивают эластичность раствора и препятствуют возникновению пустотелости во время заливки. Это качество очень важно для теплого водяного пола, поскольку пол должен выдерживать значительные нагрузки и не допустить механического повреждения водяного трубопровода. Толщина слоя стяжки над трубопроводом не может быть менее 2,5-3 см. Поэтому применение пластификатора делает раствор эластичным и крепким одновременно.

Вернуться к оглавлению

Как правильно уложить керамическую плитку

Чтобы правильно положить керамическую плитку или кафель, необходимо использовать специальный клей, который хорошо переносит температурные колебания, иначе обычный клей при таком режиме быстро утратит клеящие свойства, и понадобится замена кафеля вместе с клеем.

Хотя теплопроводность у плитки очень хорошая, необходимо исключить наличие пузырей и пустот под плиткой — это нарушит всю технологию обогрева. И наиболее лучшим вариантом для укладки на пол является плитка с глянцевой поверхностью, а укладка шероховатой плитки приводит к гораздо меньшей отдаче тепла.

Для того чтобы не пришлось через некоторое время демонтировать плитку, необходимо при укладке плитки сделать небольшие отступы от стен. Плитку следует укладывать на теплый пол не ближе 1-1,5 см от стены — это необходимо для создания теплового зазора при нагреве.

Применение данного вида обогрева экономически выгодно и позволяет обогреть большие площади.
