Водяные тёплые полы под плитку: монтаж и подключение системы

Водяные теплые полы сложны в монтаже, но все же все чаще выбираются собственниками частных домов и коттеджей. Они являются удобным и эстетичным способом отопления, которые могут быть использованы как основной или дополнительный источник тепла.

Содержание:

• Как это работает
• Как сделать проект и расчет
• Как выполнить монтаж системы
• Как уложить напольную плитку
• Видео по водяному теплому полу

Как это работает

Водяной теплый пол представляет собой узкие трубы, уложенные в стяжку по определенной схеме. Трубы подключают к коллектору, а коллектор — к отопительному прибору, обычно к котлу. По контуру пускают горячую воду, которая нагревает напольное покрытие, а затем — воздух в помещении.

Особенность водяного теплого пола в том, что его монтаж обычно требует проведения “мокрых” строительных работ, т.е. заливки стяжки. Кроме того, техническими нормами категорически не рекомендуется выполнять укладку таких систем в многоэтажных зданиях. А вот для владельцев частных домостроений этот вариант может оказаться очень привлекательным.

На этой схеме подробно обозначены все слои и элементы водяного теплого пола: демпферная лента, утеплитель, трубы, стяжка, напольное покрытие

Несмотря на сложности с укладкой, расходы на эксплуатацию водяного пола при правильном расчете и реализации будут заметно меньше, чем для электрических аналогов. Воду в такой системе следует нагревать не слишком сильно, примерно до 30-40 градусов. При этом помещение прогревается равномерно, а теплопотери минимальны.

Как сделать проект и расчет

Как и любые строительные работы, монтаж водяного теплого пола следует начинать с проекта. Для этого подойдет обычный тетрадный лист в клеточку. Рекомендуется как можно точнее выдержать масштаб каждого помещения, в котором будет уложена такая система. Сначала следует нанести очертания комнаты, обозначить на ней дверной проем, окна, внешнюю стену и другие подобные элементы.

Если помещение большое, и предусмотрено устройство декомпрессионных швов, их также следует отразить на плане. Труба теплого пола не должна совпадать с такой линией. Если же имеет место пересечение, участок трубы на этом отрезке следует скрыть под кусочком защитной гофрированной трубы. Его надевают сверху на трубу теплого пола.

После этого на плане обозначают место установки стационарных предметов мебели, которые плотно прилегают к полу. В этих местах укладывать отопительный контур не имеет никакого смысла. Это даже может создать ненужную нагрузку на отопительный контур. План следует сохранить и использовать каждый раз, когда в помещении выполняется ремонт или перестановка мебели.

Теперь следует выбрать удобное место для размещения коллекторного шкафа. После этого нужно определиться со схемой раскладки труб, и нарисовать ее на плане с учетом некоторых требований:

1. Длина одного контура, т.е. трубы, подключенной к коллектору, не должна быть больше, чем 100-120 погонных метров.
2. Длина отдельных контуров, подключенных к общему коллектору, должна быть примерно одинаковой, разница не должна превышать 15 м.
3. Расстояние между трубами контура должно составлять 150 мм, но для местностей с суровым зимним климатом, шаг можно немного уменьшить, чтобы повысить интенсивность прогрева.
4. Не следует укладывать трубу непосредственно вдоль стены, следует сделать отступ примерно 150-300 мм.
5. Контур должен состоять из цельной трубы, стяжки, скрутка, спайки и любые другие соединения недопустимы.

Расчет количества труб и составление плана можно поручить профессиональному инженеру, который учтет не только особенности системы, но и характеристики отопительного оборудования. Более простой путь — использовать специальную программу или он-лайн калькулятор, предназначенный специально для таких целей.

Эти программы используют в качестве образца некий эталонный вариант водяного теплого пола, и корректирует его с помощью поправочных коэффициентов в зависимости от конкретных параметров. Понадобится ввести сведения о диаметре и материале труб, шаге их укладки, особенностей напольного покрытия, стяжки и т.п.

Раскладку труб теплого пола выполняют по двум основным схемам: “змейка” или “улитка”. Предпочтительной является “улитка”. При этом трубы, по которым горячая вода поступает в систему, укладывают параллельно с трубами, по которым движется остывший теплоноситель. В результате часть тепла от горячих участков передается остывшей части контура, что обеспечивает более равномерный прогрев помещения.

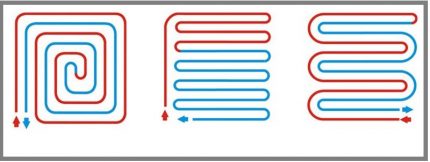

На этой схеме представлено три варианта раскладки труб водяного теплого пола. Если горячий поток и «обратка» уложены параллельно (первый и третий вариант), пол будет прогреваться равномерно

“Змейка” — это последовательная схема укладки труб, она больше подходит для помещений с небольшой площадью. Иногда используют обе схемы раскладки: на больших участках — “улитку”, а на малых, например, в коротком коридоре, в ванной комнате, применяют “змейку”. Имеет смысл уточнить также характеристики котла, с которого будет поступать теплоноситель.

Теплый пол не следует прогревать сильнее, чем на 30-40 градусов, примерно такой и должна быть температура нагрева теплоносителя. Некоторые модели котлов рассчитаны на более высокие температуры. Возможно, работу оборудования придется отрегулировать, или полностью его заменить.

Как выполнить монтаж системы

Обычно работы по укладке водяного теплого пола выполняют в следующем порядке:

1. Демонтаж старого напольного покрытия.
2. Очистка и выравнивание основания.
3. Монтаж демпферной ленты.
4. Укладка теплоизоляции.
5. Монтаж отражающей пленки.
6. Укладка труб в соответствии с составленной ранее схемой.
7. Заливка бетонной стяжки.
8. Укладка напольного покрытия.

Основание для монтажа водяных полов под плитку подготовить не сложно. Нужно удалить все ненужные слои, если речь идет о демонтаже старого пола. После этого поверхность необходимо выровнять, например, заделать углубления и трещины ремонтным раствором. После этого удаляют пыль и другие загрязнения: пятна жира, краски и т.п.

Конечно, результатов работы не будет видно после установки системы теплого пола, но все же подготовку основания следует выровнять как можно лучше. Неровности и грязь могут ухудшить качество последующего монтажа. Вдоль стен укладывают специальную демпферную ленту. Некоторые неопытные мастера просто прислоняют материал к стене, надеясь, что последующая заливка надежно прижмет его к поверхности.

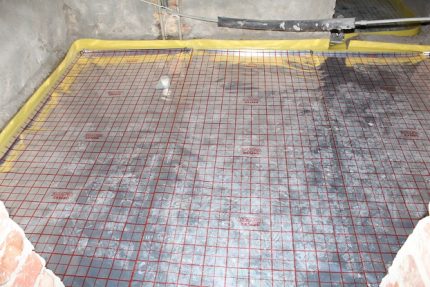

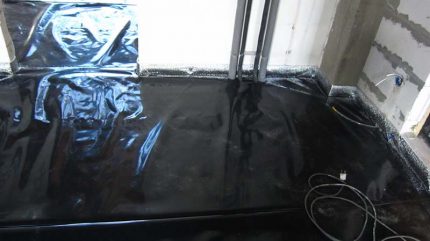

Недочеты при монтаже водяного теплого пола: пленка обрезана вровень со стеной, а не заправлена под теплоизоляцию, демпферная лента просто лежит вдоль стен, она не закреплена

Такая тактика себя не оправдывает, между лентой и стеной образуются пустоты и материал деформируется. Ленту следует прикрепить к стене саморезами, чтобы она прилегала плотно и сохраняла правильное положение. В качестве теплоизоляционного материала часто используют экструдированный пенополистирол.

Это надежный материал, который поставляется в виде плит с удобным соединением. Если основание, на которое уложены плиты, ровное, они не будут покачиваться после укладки. Сверху укладывают отражающую пленку. Очень удобно, если она снабжена разметкой, которая облегчит раскладку труб.

Специальный теплоизоляционный материал с углублениями для труб водяного теплого пола существенно облегчает монтаж систем отопления этого типа

Можно использовать более современные варианты утеплителя, предназначенные специально для укладки теплого пола. На поверхности таких материалов имеются специальные углубления, которые заметно облегчают укладку труб. Пленка для такого утеплителя не требуется.

Пример правильного монтажа пленки и демпферной ленты под водяной теплый пол: пленка надежно заправлена под утеплитель, лента плотно прилегает к стене

Не следует обрезать пленку вровень со стеной. Материал заправляют под слой теплоизоляционного материала, чтобы она была немного натянута и не сдвигалась. На пленку нужно постелить монтажную сетку, после чего можно начинать укладку труб. Чаще всего для теплого пола используют металлопластиковые трубы, как наиболее надежные и относительно недорогие.

Трубы укладывают на сетку в соответствии с составленным ранее проектом и фиксируют обычными пластиковыми хомутами с шагом около одного метра. Не стоит закреплять трубы на сетке слишком жестко. Под влиянием тепла они могут немного расширяться, а при охлаждении — сжиматься. Нужно оставить небольшое пространство для этого процесса.

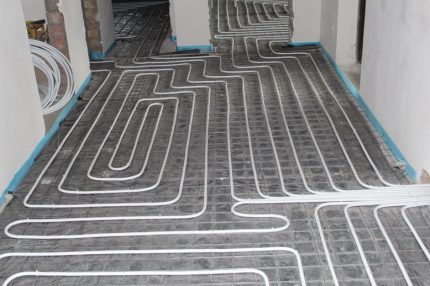

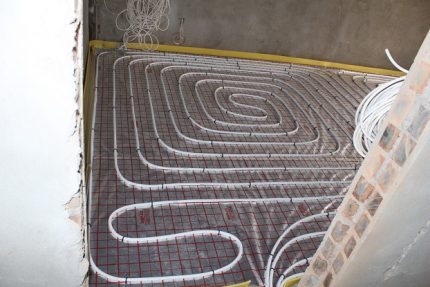

На этом фото показана правильная укладка труб водяного теплого пола: расстояние между ними выдержано точно, конструкции аккуратно согнуты под правильным углом

При укладке труб нужно внимательно соблюдать расстояние между ними и отступ от стены. Если эти расстояния будут “гулять”, то в дальнейшем прогрев пола будет выполняться неравномерно. Перегрузки в скором времени приведут к поломкам системы, а ремонт обойдется довольно дорого.

Это пример небрежной укладки труб водяного теплого пола: изгибы нечеткие, расстояние между трубами на отдельных участках заметно колеблется

Теперь нужно установить коллектор и подключить контур теплого пола к нему. Это устройство можно собрать самостоятельно, но проще и дешевле будет купить готовую модель. Выглядит коллектор как аккуратный шкафчик, внутри находятся элементы управления системой теплого пола и разъемы для подключения труб.

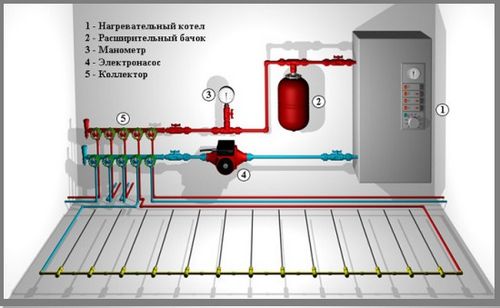

Эта схема демонстрирует место коллектора и водяного теплого пола в автономной системе отопления частного дома или коттеджа

Каждый контур подключают к коллектору дважды: к отверстию, через которое будет поступать горячая вода, и к выходному разъему, предназначенному для возврата остывшего теплоносителя в теплообменник котла. Трубы закрепляют специальными зажимными гайками, которые поставляются вместе с коллектором.

Разумеется, коллектор следует подключить к отопительному котлу в соответствии с инструкцией изготовителя. Перед заливкой следует проверить работу системы нового теплого пола, т.е. выполнить его опрессовку. Для этого включают котел и подают в систему горячую воду под давлением, которое на 50% превышает рабочую норму. В таком состоянии систему следует оставить примерно на два часа. В это время необходимо осмотреть трубы и выявить недочеты, например:

• места, в которых труба пережата фиксирующим хомутом;
• наличие течей в местах соединения трубы с другими элементами системы;
• нарушение целостности отопительного контура.

Если недостатки обнаружены, их необходимо устранить, а затем повторно выполнить опрессовку системы. После этого можно приступать к заливке стяжки. В процессе с уложенными трубами следует обращаться очень аккуратно, чтобы случайно не сдвинуть их или не повредить.

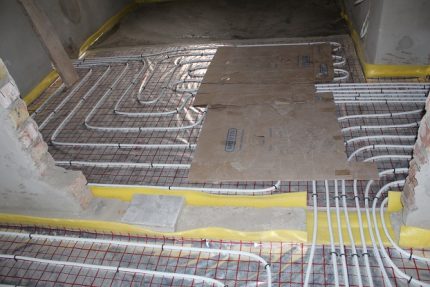

После того, как трубы водяного теплого пола закреплены, их следует накрыть каким-нибудь защитным материалом, чтобы предотвратить случайные повреждения

Для приготовления раствора следует использовать специальные сухие строительные смеси, которые предназначены для монтажа теплого пола. Такие составы рассчитаны на постоянный процесс нагрева уложенных в толщу стяжки конструкций. На упаковке ССС обычно указан способ ее приготовления, которого следует придерживаться.

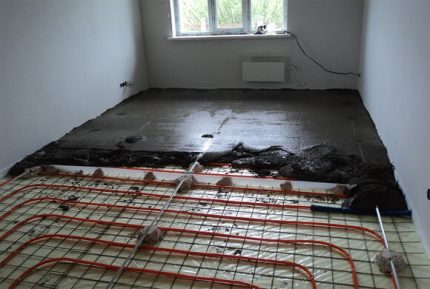

Для приготовления раствора используют специальные ССС, предназначенные для монтажа водяного теплого пола. Слой стяжки над трубами должен быть не менее трех сантиметров

Важный момент — срок годности готового состава. Этот временной промежуток следует учитывать при выполнении работ. Перед заливкой трубы заполняют холодной водой, чтобы компенсировать давление состава и предотвратить деформацию. Толщина стяжки над трубами должна составлять около трех сантиметров. Теперь нужно дождаться полного высыхания стяжки, и лишь после этого приступать к укладке напольного покрытия.

Как уложить напольную плитку

Процесс монтажа этого напольного покрытия не так уж сложен, но требует внимания и точного соблюдения технологии. Здесь тоже нужно начинать с проекта, выбрать дизайн и схему укладки отдельных элементов. Это может быть и обычный горизонтальный метод, и диагональный вариант, и даже целые картины из плитки. Чем сложнее дизайн, тем больше элементов придется подрезать.

Не всегда можно уложить только целые плитки. Планировать раскладку нужно таким образом, чтобы обрезанные элементы находились не на виду: в дальнем углу, под мебелью и т.п. Чтобы определить, какое количество плитки необходимо для конкретной комнаты, можно воспользоваться одним из он-лайн калькуляторов. Это удобнее, хотя можно выполнить расчеты и вручную, используя составленный план.

Для пола следует брать специальную плитку с шероховатой поверхностью. Важный момент — класс истираемости материала. Чем больше людей и чем чаще посещают помещение, тем выше должен быть это показатель. Во время покупки следует учитывать не только дизайн, но и номер партии. Все упаковки плитки должны быть из одной партии.

Элементы с одинаковым дизайном из разных партий могут отличаться оттенком. Разница незначительная, но после укладки она станет очевидной. Даже после начала монтажа следует сохранить упаковку с номером партии на случай, если понадобится докупить несколько элементов.

Помимо плитки необходимо приобрести специальный клей для плитки, а также зубчатый шпатель для его нанесения, пластиковые крестообразные ограничители, грунтовку и состав для затирки. Из инструментов также могут понадобиться обычный шпатель, резиновый шпатель для затирки, ветошь, рулетка и строительный уровень, плиткорез и т.п.

Если укладка теплого пола выполнена правильно, основание под плитку будет ровным и чистым. Его нужно обработать грунтовочным составом в соответствии с инструкцией и дождаться высыхания. После этого приступают непосредственно к укладке плитки. Начинают либо от угла, либо от центра, т.е. с самых видных участков.

Сначала нужно сделать разметку на основании. Для этого по центру комнаты параллельно самой длинной стене проводят прямую линию, а затем, снова по центру, провести линию, перпендикулярную первой. В дверном проеме к полу прибивают деревянный брусок-ограничитель.

На тыльную сторону отдельной плитки кладут небольшое количество плиточного клея и распределяют его по поверхности зубчатым шпателем. Иногда удобнее наносить клей не на плитку, а на основание, примерно на один квадратный метр, чтобы клей не высыхал.

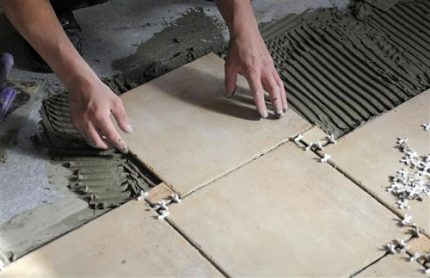

Плитку для пола укладывают на слой клея, а расстояние между отдельными элементами фиксируют с помощью крестообразных разделителей

Плитку кладут на место и слегка прижимают к основания. Таким же образом укладывают и остальные элементы. Между плитками ставят специальные крестообразные ограничители. Они помогают выдерживать одинаковое расстояние между отдельными элементами на всей площади.

Как только выложен первый ряд, следует тщательно проверить насколько ровно лежит плитка с помощью строительного уровня. Такую проверку выполняют постоянно, чтобы весь пол был идеально ровным. Если в помещении имеется сток, то плитку укладывают с небольшим уклоном в сторону стока.

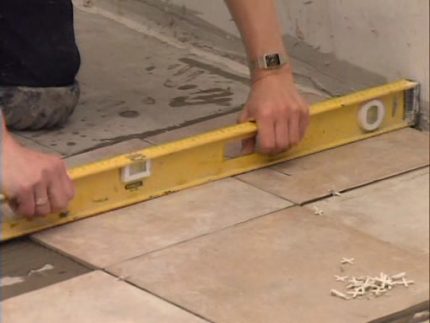

Качество укладки напольной плитки следует постоянно проверять с помощью строительного уровня, чтобы корректировать положение элементов при необходимости

Этот момент обычно учитывают еще при устройстве основания под плитку. После того, как все плитки уложены, нужно выждать не менее 12 часов, чтобы плиточный клей успел высохнуть. Теперь можно удалить разделители и начать затирку швов. Состав может быть как в тон плитке, так и контрастного цвета, все зависит от дизайна.

Затирку наносят малыми порциями на область шва и затирают специальным резиновым шпателем, движения должны быть крестообразными, направленными в разные стороны. Остатки затирки сразу же удаляют с поверхности с помощью тряпки, например, из микрофибры. Когда затирка немного затвердеет, нужно проверить, насколько заполнен шов. Если затирочного материала оказалось недостаточно, следует повторить затирку на этом участке.

Видео по водяному теплому полу

Подробная инструкция по монтажу водяного теплого пола представлена в следующем видеоматериале:

Процесс укладки напольной керамической плитки можно посмотреть здесь:

Водяной теплый пол — надежная и удобная система отопления, позволяющая сделать дом комфортным и уютным. При правильном монтаже он долгие годы будет безупречно выполнять свое назначение. Напольное покрытие из керамической плитки можно считать оптимальным выбором для сочетания с теплым полом этого типа.
