Современная баня с автономным водоснабжением
Для того чтобы банные процедуры доставляли настоящее удовольствие, необходимо правильно оснастить данное помещение. Прежде всего, важно обеспечить надежную водоснабжения в бане, которая будет функционировать без сбоев круглый год, включая самые холодные месяцы. Если говорить о водопроводе в бане, то его прокладка и поддержание работоспособности имеют фундаментальное значение для комфортного пользования этим помещением.
Однако не всем это нужно. У многих баня расположена на летнем дачном участке, и вкладываться в устройство сложной системы просто нет смысла. Поэтому здесь мы рассмотрим все возможные схемы водоснабжения бани от самых простых, до максимально функциональных.
Виды банного водоснабжения
Если баня используется достаточно редко, а вам доставляет удовольствие натаскать в неё воду ведрами, вас вряд ли заинтересует, как сделать водоснабжение для бани. Однако хочется обратить ваше внимание на то, что этот способ не только трудоемкий, но и весьма непрактичный и неэкономичный.
Чтобы натаскать воду ведрами, потребуется немало сил и времени
Летом оставшаяся в емкости вода застаивается, теряет свежесть. А зимой её необходимо полностью сливать после каждой процедуры, иначе замерзшая жидкость разорвет бак и запорную арматуру.
Даже если вода ничего не стоит (речная, дождевая и т.д.), то её слитые излишки создают проблемы: повышенную влажность, возникновение плесени, переполнение сливной ямы. А автоматизированная система подачи воды позволит вам не думать о таких явлениях и не тратить время и силы на подготовку купальни к банному дню.
Грибок и плесень – результат избыточной влажности
Летнее водоснабжение
Если вы посещаете баню только во время летних визитов на дачу, можно подвести сезонное водоснабжение к бане. Для этого в источник воды нужно опустить погружной насос и проложить от него к бане трубопровод. Можно обычный садовый шланг.
Совет. При прокладке «по воздуху», без заглубления в грунт, практичнее использовать толстостенные полиэтиленовые трубы. Они прослужат не один сезон и не создадут проблем при консервации трубопровода на зиму.
Включив насос, вы быстро наполните все емкости в купальне и сможете добавить, если воды не хватит.
Можно закачивать воду в накопительную емкость, стоящую на чердаке или на возвышении на участке. Оттуда она будет подаваться в баню самотеком. В этом случае удобно установить кран прямо в моечной.

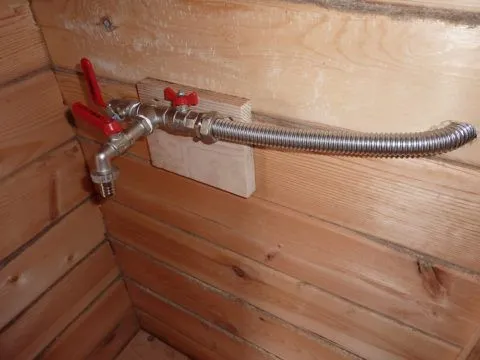

Кран в бане
Сделать такое водоснабжение в бане своими руками проще простого, но и особого комфорта оно не дает. Кроме того, на зиму систему нужно консервировать: сливать из неё воду, чтобы замерзнув, она не разорвала трубы и запорную арматуру.
Однако в некоторых случаях она является единственно возможной. Например, если на участке ещё идет строительство дома и планируется делать общую систему водоснабжения из централизованного источника.
Или популярная сейчас баня на колесах – схема водоснабжения мобильной купальни предполагает подключение гибким шлангом к разным источникам.

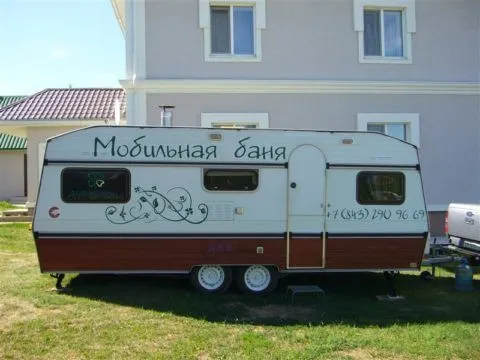

Передвижная баня
Всесезонное водоснабжение
К сожалению, летнее водоснабжение зимой в бане работать не будет по причине банального замерзания воды в трубах. Утеплить их – не вариант, так как даже самые качественные теплоизоляционные материалы не способны защитить от сильных морозов.
Чтобы в трубах и оборудовании не образовывалась ледяная пробка, нужно:
- Либо проложить их ниже уровня промерзания земли и постоянно отапливать помещение бани;
- Либо обеспечить постоянный ток воды в системе, что очень не рационально;
- Либо полностью сливать из неё воду после каждого посещения парной;
- Либо поддерживать положительную температуру воды внутри труб с помощью греющего электрокабеля.

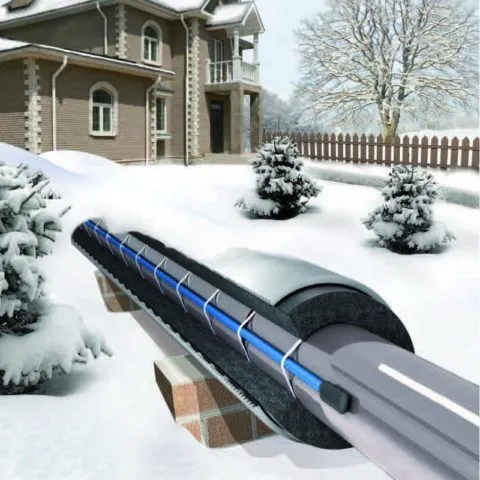

Греющий кабель на наружном участке трубы
У каждого способа есть свои недостатки. Например, если часто случаются перебои с электроснабжением, использование греющего кабеля будет бесполезным. А постоянное отопление помещения, которое посещается лишь изредка, обойдется слишком дорого.
Поэтому на практике пользуются следующими схемами:
- Самая простая напоминает летнее водоснабжение для бань с той разницей, что трубопровод прокладывают с хорошим уклоном в сторону колодца или скважины. На нем не должно быть запорных устройств, а насос должен быть без запорного вентиля. Включив его, можно заполнить все емкости в бане. После выключения оборудования оставшаяся в трубе вода благодаря уклону самотеком стечет через насос обратно в колодец.
Простейшая конструкция зимнего водопровода со стоком в источник
Это важно. Чтобы не замерзала вода в источнике, его необходимо утеплить – сделать кессон для скважины или домик для колодца с хорошо утепленной крышкой.
- Более сложная схема предполагает и большие материальные и трудовые затраты на её устройство. Такие системы водоснабжения для бань состоят из насоса и трубопровода, проложенного в траншее ниже уровня промерзания грунта вплоть до помещения моечной.
- Для этого в стенке колодца делают отверстие, вставляют в него конец трубы, подключают её к насосу, а отверстие герметизируют. Траншею копают до бани и под её фундаментом. Вертикальную часть трубопровода от приямка в бане до емкости для воды лучше сделать из гибкого шланга, а сам приямок хорошо утеплить и оборудовать крышкой.
- Есть ещё одна похожая схема, в которой водонасосное оборудование устанавливается не в колодце, а в утепленном цоколе бани.

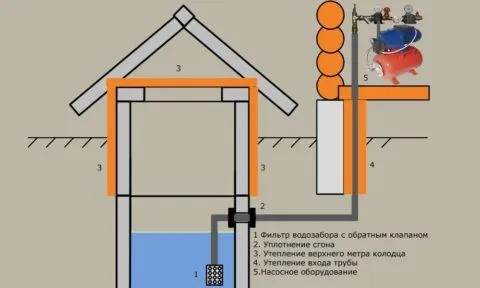

Чертеж водоснабжения бани из колодца
Это самые распространенные способы, с помощью которых устраивают водоснабжение в неотапливаемой бане. Если же она отапливается круглый год, её можно обустроить с гораздо большим комфортом, установив насосную станцию и бойлер для горячей воды, выполнив внутреннюю разводку по всем помещениям.

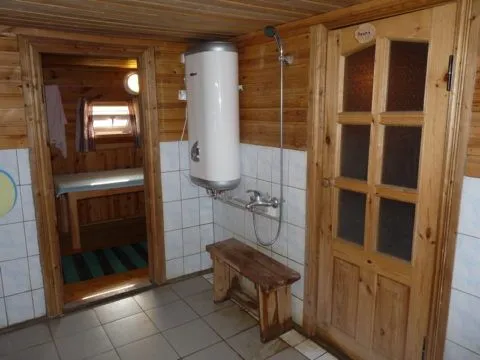

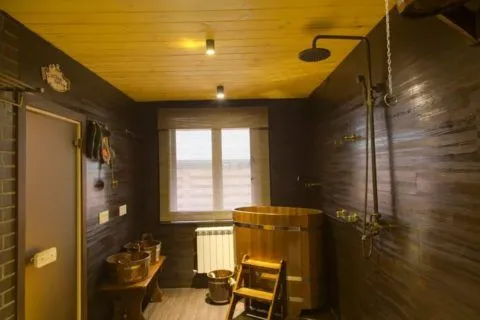

Наличие отопления в бане позволит обустроить её с максимальным комфортом
Это даст возможность сделать в бане санузел, поставить душ и даже оборудовать кухню. Единственное уязвимое место такой системы в зимнее время – участок ввода в здание выше уровня промерзания. Его обязательно утепляют или прокладывают в трубе греющий кабель.
Горячее водоснабжение
Ещё один важный вопрос: баня и горячее водоснабжение в ней. Если зимой она не отапливается, и возможности установить электрический или газовый водонагреватель нет, понадобится бак для горячей воды. Наполняется он из системы холодного водоснабжения, а вот подогрев зависит от типа бака.
| Изображение | Описание | Преимущества |
|
Емкость, вмонтированная в печь |
Вмонтированный в печь сверху или сбоку, бак дном или стенкой соприкасается с ней, и вода нагревается огнем из топки. Её можно черпать сверху или выводить через вваренный в стенку кран. | Очень высокий КПД нагрева. Но нужно следить за уровнем воды в баке. Чтобы кипящая жидкость не создавала сырой пар, он должен быть заполнен больше чем наполовину. |
|

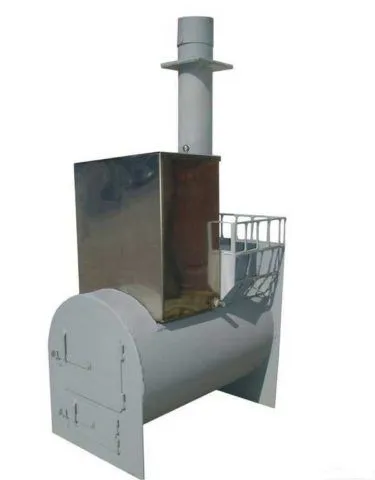

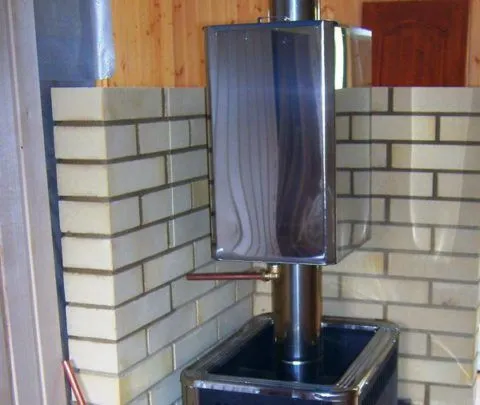

Емкость самоварного типа |
Горячее водоснабжение в бане осуществляется из бака, установленного на дымовой трубе. Проходящий по ней горячий дым нагревает воду. | Высокий КПД и увеличение срока службы дымохода, так как он не так сильно нагревается в процессе топки, отдавая тепло воде. |
|
Выносная емкость |
В выносном баке вода нагревается от теплообменника печи для бани – водоснабжение этим способом удобно при большом количестве пользователей. | Емкость можно установить в любом месте без жесткой привязки к печи. Например, печь может стоять в предбаннике, а бак в моечном отделении. |

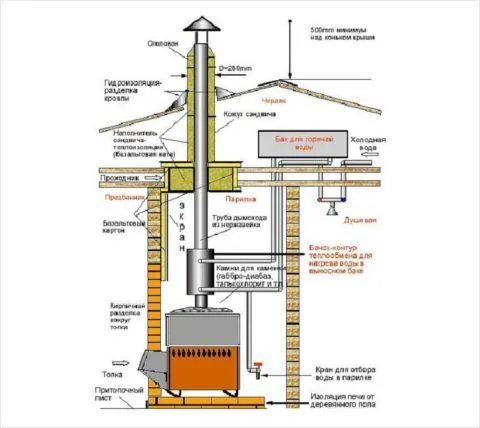

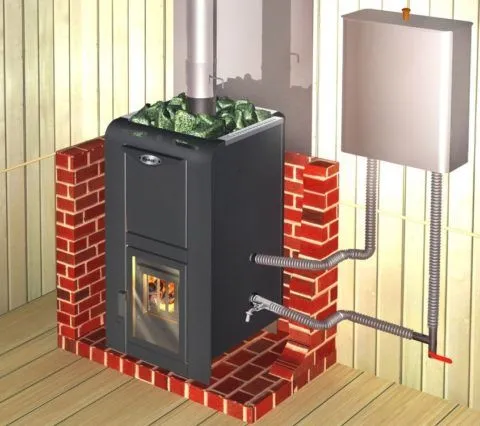

Схема горячего водоснабжения в бане от выносного бака
Совет. Оптимальный объем бака рассчитывается в соответствии с количеством людей, моющихся в бане: на каждого должно приходиться не менее 15 литров горячей воды.
Выбирая материал для изготовления емкости, рассматривают следующие варианты:
- Черный металл. Самый бюджетный и доступный вариант, сварить бак можно своими руками. Но материал подвержен коррозии, что сказывается на качестве воды.
Изготовление металлического бака
- Нержавейка. Самый предпочтительный вариант – легкий, износостойкий, не ржавеющий, эстетически привлекательный. Но стоит дороже.

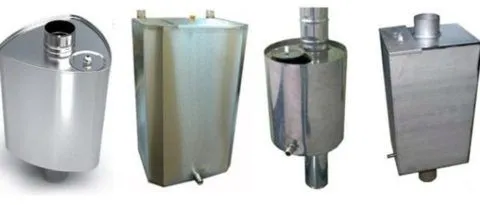

Емкости из нержавейки
- Чугун. Также не подвержен коррозии, хорошо держит тепло. Но в настоящее время практически не используется из-за отсутствия в продаже.

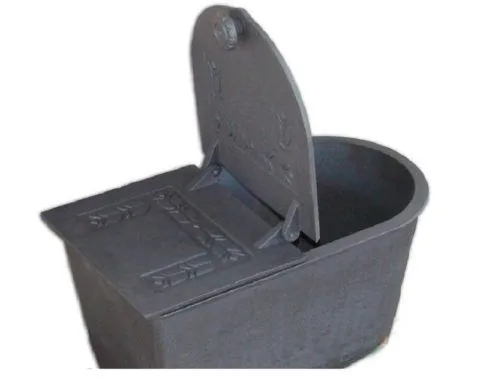

Чугунный бак
Советы по устройству водоснабжения бань
Чтобы система служила долго и была надежной, планировать строительство бани и водоснабжение нужно тщательно, учитывая все нюансы.
Выбор материалов
Очень важно правильно подобрать трубы для подачи и распределения воды. Они должны быть долговечными, легко монтироваться и выдерживать значительные перепады температур.
- Стальные трубы, которым в прежние времена практически не было альтернативы, сегодня практически не применяются из-за неустойчивости к коррозии. Они быстро изнашиваются, а их замена связана с крупными тратами и большим объемом работ.

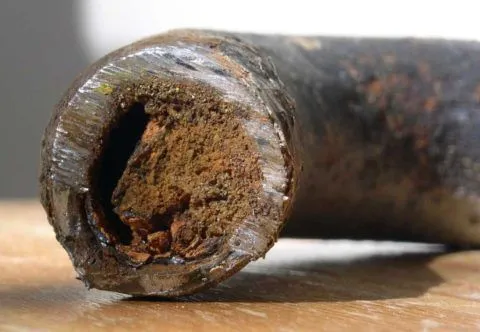

Стальная труба после нескольких лет эксплуатации
- Полиэтиленовые трубы устойчивы к низким температурам. Они гибкие и прочные, легко соединяются посредством специальных фитингов. Их удобно использовать для прокладки летнего водоснабжения. Трубы ПЭ и ПНД не нуждаются в консервации, достаточно просто слить из них воду на зиму.

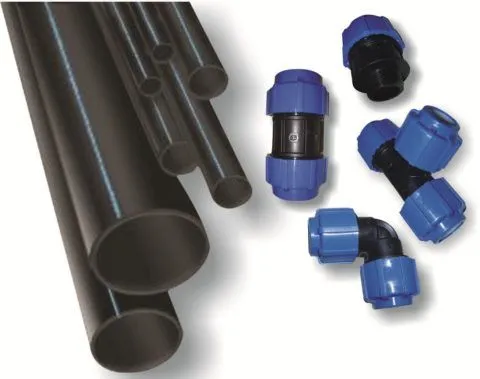

Полиэтиленовые трубы и фитинги
- Полипропиленовые трубы незаменимы для монтажа наружного подземного водопровода и внутренней разводки. Они надежно соединяются при помощи пайки.

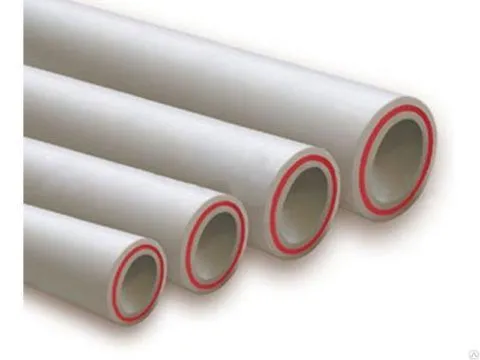

Полипропиленовые трубы для горячей воды, армированные стекловолокном
- Медные трубы – самые дорогие. Они обладают отличными эксплуатационными характеристиками. Основная сфера их применения – система горячего водоснабжения в бане с выносным баком горячей воды.

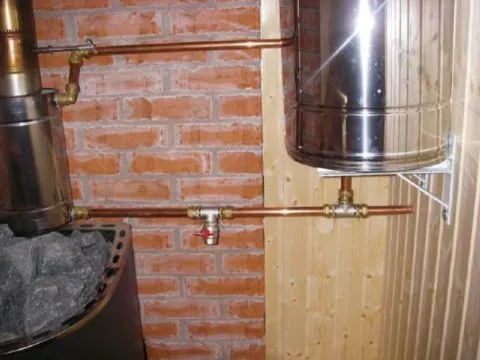

Медные трубы в бане
Особенности монтажа
Трубопровод необходимо защитить от внешних воздействий и давления грунта. Чтобы трубы под землей не получили механических повреждений, инструкция рекомендует укладывать их на песчаную подушку или помещать в гофрированный шланг подходящего сечения.
Это исключит их деформацию и сдавливание слоем грунта, расположенного выше, предохранит от его сезонных подвижек.
Чтобы на протяжении всего года вам была доступна баня, водоснабжение зимой нуждается в защите от замерзания. И в первую очередь это касается сложного насосного оборудования.
- Если насос погружной, он находится в воде. Замерзнуть она может только в сильные морозы при условии близкого стояния относительно уровня земли. В этом случае необходимо утепление внешних стенок колодца и оборудование его крышкой.

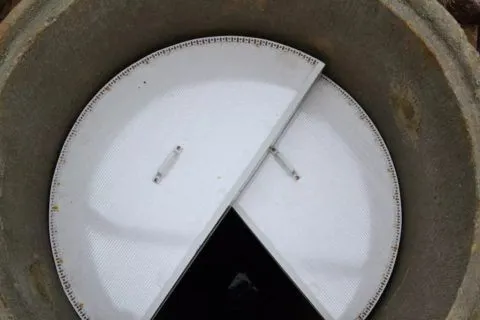

Теплая крышка для колодца
- Наличие насосной станции потребует обустройства кессона или утепленного приямка в бане.

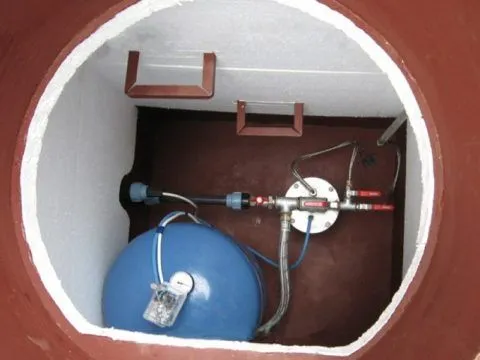

Утепленный кессон
- В любой системе необходимо предусмотреть сливные краны, чтобы иметь возможность полностью сливать воду из оборудования и труб на время сильных холодов.

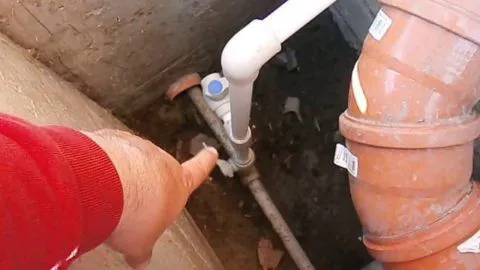

Кран для слива воды на улицу
Заключение
Как можно построить баню?
Постройка бани может быть довольно сложным проектом, но вот несколько общих шагов, которые помогут вам начать:
-
Планирование: Сначала определите, где будет расположена баня, сколько человек вы хотите в ней разместить и какие особенности вы хотите включить в дизайн. При планировании учитывайте факторы, такие как доступ к воде, электричеству, дороге, санитарным услугам и т. д.
-
Подготовка площадки: Подготовьте площадку, на которой будет расположена баня. Убедитесь, что она достаточно прочная и устойчива, чтобы выдержать вес бани и ее посетителей.
-
Фундамент: Постройте фундамент для бани. Каркасная баня может иметь ленточный фундамент или столбчатый фундамент, в зависимости от условий почвы и требований.
-
Стены: Возведите стены бани. Это может быть каркасная конструкция, в которую затем вставляется утеплитель и обшивка. Другой вариант — это использование оцилиндрованного бревна или бруса.
-
Кровля: Установите крышу над баней. Крыша может быть крытой шифером, металлочерепицей, керамической черепицей или другим материалом.
-
Печь и дымоход: Установите печь и дымоход. Для бани лучше всего подходят кирпичные печи. Убедитесь, что дымоход установлен правильно и отводит дым в безопасном направлении.
-
Отделка: Отделайте баню снаружи и внутри. В зависимости от ваших предпочтений, баня может быть отделана деревом, камнем или другим материалом.
-
Внутренняя отделка: Завершите внутреннюю отделку бани. Установите пол, банную печь, полки, вентиляцию и т.д.
-
Проведение коммуникаций: Проведите электричество, водопровод и канализацию, если это необходимо.
Это лишь общие шаги, которые нужно выполнить для постройки бани. В зависимости от ваших потребностей и желаний, вам может пот
Шаг 4: Установка дверей и окон
Следующий шаг — установка дверей и окон. Важно установить их правильно, чтобы обеспечить хорошую теплоизоляцию и защиту от влаги. Для этого необходимо сначала установить дверные и оконные коробки, а затем установить двери и окна в них.
Шаг 5: Обшивка стен и потолка
После установки дверей и окон необходимо приступить к обшивке стен и потолка. Обычно используется деревянный вагончик или шпунтованные доски. Вагонка и доски крепятся к каркасу с помощью гвоздей или саморезов. При обшивке потолка важно убедиться, что все доски расположены на одном уровне, чтобы потолок был ровным.
Шаг 6: Установка печи и дымохода
Следующим шагом является установка печи и дымохода. Печь может быть любого типа — банная печь, каминная печь и т.д. Важно установить печь правильно и согласно инструкциям производителя, чтобы обеспечить безопасность и эффективность ее работы. Дымоход устанавливается над печью и пролегает через крышу бани.
Шаг 7: Установка полов
Последним шагом является установка полов. Для этого можно использовать деревянные доски, паркет, линолеум, ковровое покрытие и т.д. Важно убедиться, что пол ровный и не скрипит, чтобы обеспечить комфортную эксплуатацию бани.
В заключение можно сказать, что построить баню самостоятельно можно, но это требует определенных знаний и умений. Важно соблюдать технологические процессы и правила безопасности, чтобы обеспечить долговечность и эффективность бани. Если у вас нет достаточного опыта в строительстве, лучше обратиться к профессионалам.
