Возведение туалета и душа на даче из газобетона: схемы, примеры и правила осуществления проекта

Неоспоримо, что туалет и душ – это незаменимые постройки, которые обеспечивают относительный комфорт на дачном участке. Их наличие позволяет с удовольствием проводить время на приусадебном участке. Важно учесть, что их строительство лучше начать еще до начала огородных работ.

Если нет централизованных систем водоснабжения и канализации (а обычно так и бывает), нужно продумать проект дачного туалета с душем с отдельной выгребной ямой. Оптимальный вариант – совмещенные постройки с перегородкой под одной крышей. Мы расскажем вам, каким должен быть совместный проект туалета и душа, и что потребуется для его реализации.

В статье изложены полезные рекомендации от опытных специалистов о том, как правильно составить проект и соорудить совместную постройку своими руками. Материал сопровождается тематическими видеороликами, которые помогут реализовать на практике составленный проект, а также обогатят новыми идеями.

Содержание статьи:

• Особенности совмещенной конструкции
• Что учесть при разработке проекта?
  • Шаг #1 — выбор материалов для строительства
  • Шаг #2 — обустройство выгребной ямы
• Обустройство туалета без выгребной ямы
• Самостоятельное строительство туалета с душем
  • Этап #1 — обустройство выгребной ямы и фундамента
  • Этап #2 — строительство конструкции
  • Этап #3 — обустройство душа и туалета
• Фото-инструкция домашним мастерам
• Выводы и полезное видео по теме

Особенности совмещенной конструкции

Совмещенный душ и туалет представляют собой одну постройку под общей крышей. Помещения разделены только стенкой, а вход в каждое из них отдельный. Сверху над душевой помещают бак. Его устанавливают на крыше и подводят воду через трубки, монтируют кран и лейку.

Если в туалете предусмотрен умывальник, то вода в него должна поступать из общего бака. Точно так же в туалет подводят воду, если решают установить стандартный унитаз со сливом.

Впрочем, на даче редко ставят подобные сантехнические приборы, гораздо чаще обходятся стандартной «дыркой в полу» с выгребной ямой.

Перед строительством конструкции с выгребной ямой стоит убедиться, что она не будет отравлять жизнь соседям. В противном случае не исключены конфликты, судебные разбирательства, штрафы служб госпожарнадзора и технадзора

Если для накопления стоков из туалета и душа используется выгребная яма, она должна располагаться не менее чем в 20-25 м от источника питьевой воды. На участках, где нет возможности соблюсти нормы, необходимо тщательно бетонировать дно ямы.

Это нужно, чтобы избежать случайного загрязнения питьевой воды фекальными бактериями.

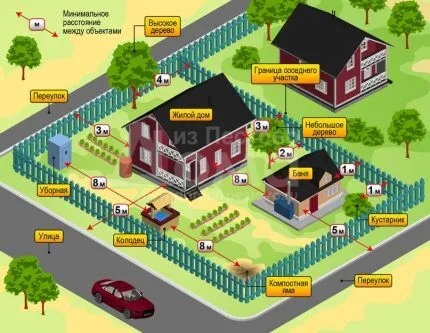

Туалет с душем строят на расстоянии 10 м от жилых домов (как собственного, так и соседских). Нарушение санитарных норм в этом случае грозит подтоплением фундаментов и подвалов, если яма будет переполнена во время весенних паводков и/или разгерметизируется. Расстояние до забора должно составлять не менее 1-3 м.

При планировании местоположения туалета с выгребной ямой следует учитывать расстояния не только до построек, но и до коммуникаций:

• до асбестоцементных труб – 5 м и более;
• до чугунных труб диаметром менее 20 см – 1,5 м;
• до чугунных труб свыше 20 см – 3 м;
• до газовых – 5 м и более.

Бывает, что участок слишком мал или его расположение не позволяет выдержать даже минимальные расстояния между объектами, рекомендованные СНиП. В таком случае стоит проконсультироваться в БТИ, как можно разрешить этот вопрос.

При разработке проекта дачного туалета с душем следует продумать его местоположение. Предлагаем один из возможных вариантов планирования участка

Строительство туалета и душа под одной крышей имеет несколько существенных преимуществ:

• Компактность. Дача – это место не только для отдыха, но и для выращивания овощей, фруктов, ягод. Каждый квадратный метр стоит использовать с максимальной отдачей. Строительство совмещенной конструкции решает проблему нехватки места.
• Экономия стройматериалов. Любое строительство – это расходы, и чем они ниже, тем лучше. Особенно дорого обходится фундамент. Если он один на два помещения, это уже снижение затрат. Если добавить еще экономию на кровельных материалах и несущих стенах, выгода очевидна.
• Экономия времени. Строительство двух сооружений занимает гораздо больше времени, чем возведение одного. Вы получаете две жизненно необходимых конструкции почти за тот же срок, что и одну, т.к. самые энергозатратные работы (рытье котлованов, заливка фундаментов) делаются сразу для обоих сооружений.
• Одна сливная яма. Обустройство сливной ямы требует сил, времени и денег. Если она одна, это существенная экономия. Дополнительный плюс – меньше неприятных запахов на участке, т.к. «ароматная» зона тоже только одна.

Серьезный недостаток один, но большой: при купании в душе может беспокоить запах из туалета, но это решаемая проблема. Если вентиляционную трубу вывести выше крыши постройки, можно вообще избежать неприятных ароматов.

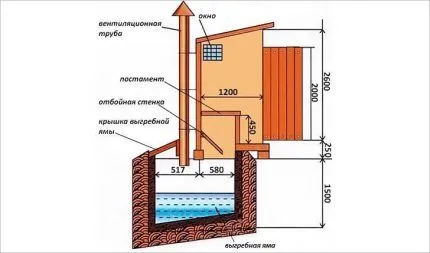

Ниже есть видеоролик, в котором подробно описана конструкция вентиляции туалета без запаха.

Туалет и душ с выгребной ямой нуждаются в периодическом обслуживании. Придется договариваться с ассенизаторскими службами и располагать постройку так, чтобы хватало длины шланга для откачки нечистот, а для машины обустраивать подъездные пути

Перед строительством летнего душа следует тщательно продумать, как будет набираться вода в бак. Идеальный вариант – насос и шланг.

Если нет возможности качать воду из источника в бак, ее придется носить ведрами вручную и поднимать на крышу постройки, а это довольно тяжело. Чтобы облегчить работу, нужно спланировать широкие удобные дорожки.

Галерея изображений

Фото из

Санитарно-гигиенический блок с открытым душем

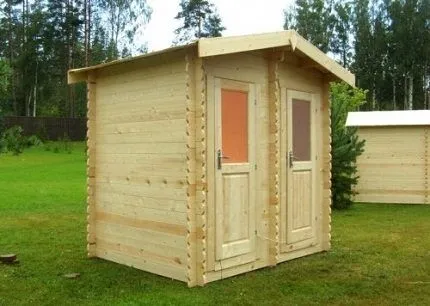

Выполненный из пиломатериалов хозблок

Окрашенная постройка из древесины

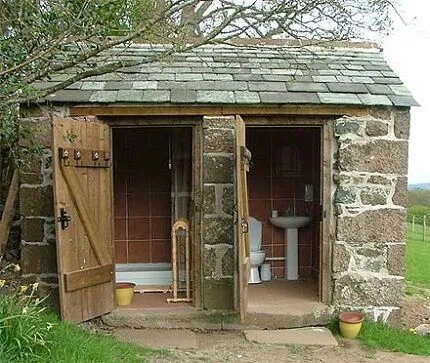

Капитальное сооружение из пеноблоков

Обшитое сайдингом сооружение

Столбчатый фундамент для легкого объекта

Душевая и туалет над выгребной ямой

Павильон для душа и биотуалета

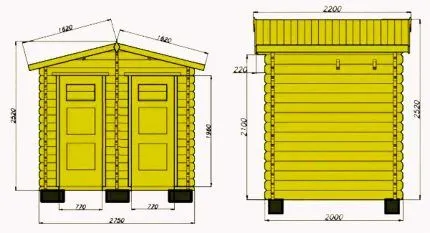

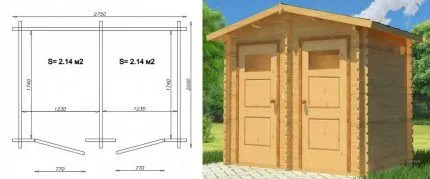

Что учесть при разработке проекта?

Как и для любого другого сооружения, для совмещенного туалета с летним душем в первую очередь готовят проект.

При его разработке следует учесть такие нюансы:

• Планировка должна быть удобной. Для каждого помещения предусмотрены отдельные входы, поэтому нужно позаботиться, чтобы доступ к обеим дверям был свободным. Туалетом и летним душем должно быть удобно пользоваться. Если в семье есть дети, пожилые люди или инвалиды, нужно учесть и их потребности.
• В проекте учитывают особенности стройматериалов, отделки. От этого зависят нагрузки на будущие конструкции и, соответственно, выбор типа фундамента.
• Площадь и высоту помещений рассчитывают, исходя из личных потребностей членов семьи. Чаще всего строят конструкции 2,75х2 м или 3х3 м. Высота может быть 2 или 2.5 м в зависимости от роста членов семьи. Слишком низкие помещения некомфортны, а в излишне высоких бывает трудно доставать до лейки душа.

Расчет площади также зависит от количества сантехнических приборов и мебели. Если построить просторные помещения 1,3х2 м, то места хватит для душевой кабинки, скамейки, полочек и умывальника. К тому же прямоугольная форма облегчает задачу по расстановке предметов мебели и сантехники.

При проектировании нужно учитывать, в какую сторону будет открываться дверь в каждое помещение. От этого зависит выбор места установки умывальника и возможность одновременно входа людей в туалет и летний душ

Чем тщательнее будет разработан проект, тем удобнее и долговечнее получится конструкция. Не стоит начинать строительство раньше, чем будет продумана каждая мелочь, ведь достраивать и перестраивать гораздо сложнее и дороже, чем один раз обеспечить все необходимые удобства.

Шаг #1 — выбор материалов для строительства

Выбор невелик: обычно он сводится всего к двум материалам – древесине и кирпичу. Для долговременной постройки, которой будут пользоваться десятилетиями, лучше выбрать кирпич. Он прочен, хорошо переносит воздействие негативных внешних факторов.

Недостаток – приходится обустраивать надежный фундамент. Это предусматривает немалые расходы.

Деревянная постройка дешевле, возвести ее можно быстрее, но это не самый долговечный вариант. С другой стороны, на сыпучих грунтах трудно строить капитальные сооружение, и для них лучше выбирать более легкие деревянные конструкции. При желании их можно отделать снаружи, чтобы дерево меньше портилось.

Древесина покоряет красотой своего естественного рисунка. Она «дышит», благодаря чему в помещениях всегда комфортный микроклимат. Но все же ее следует использовать только для временного строительства и обязательно обрабатывать антигрибковыми пропитками

Иногда строят металлические совмещенные туалеты с летним душем. Это сложная задача, т.к. нужен сварочный аппарат.

Сама постройка может не оправдать ожиданий и быстро разрушиться из-за коррозии, поскольку в душе постоянно повышенная влажность. Еще один вариант – шифер, но он хрупок, а стены из него недолговечны.

Шаг #2 — обустройство выгребной ямы

Различают два основных типа выгребных ям – с фильтрующим дном и герметичные. Первые проще в строительстве и не требуют особых расходов на эксплуатацию, а для очистки герметичных ям приходится вызывать ассенизаторов.

Есть нюанс: хотя многие дачники строят фильтрующие ямы, это запрещено санитарными нормами, т.к. может стать причиной загрязнения водоносных пластов.

Для строительства выгребной ямы выбирают самые разные материалы и конструкции:

• кирпич;
• железобетонные кольца;
• монолитный бетон;
• пластиковые емкости или металлические баки;
• подручные материалы.

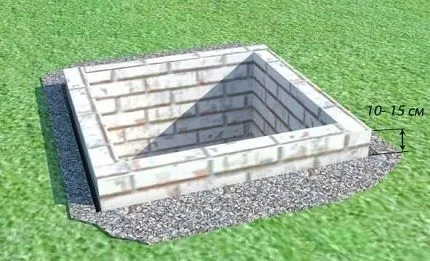

Капитальную герметичную яму проще всего строить из кирпича. Для этого копают квадратный котлован нужного диаметра, уплотняют грунт, обустраивают песчаную подушку и заливают дно ямы бетоном.

Когда материал застынет, строят стены из кирпича (конструкция должна возвышаться над грунтом на 10-20 см), штукатурят и гидроизолируют битумной мастикой. Подробный инструктаж по сооружению кирпичной сливной ямы мы привели здесь.

Нередко также строят негерметичные кирпичные ямы. В этом случае делают фильтрующее дно, а кирпич кладут в шахматном порядке, оставляя зазоры. Такие конструкции не гидроизолируют, т.к. вода уходит в грунт, а в самой яме остается только ил, который нужно изредка удалять.

С гидроизоляцией кирпичной ямы могут возникнуть сложности, т.к. битумные мастики не всегда оказываются долговечными. Срок их службы зависит от многих факторов: состава, правильности нанесения, условий эксплуатации, климата

Герметичную яму лучше всего строить из монолитного бетона или железобетонных колодезных колец. Для гидроизоляции септика из колец используют проникающие составы или битумные, битумно-полимерные мастики.

Возможны комбинации разнотипных материалов для создания долговечного и надежного гидроизоляционного слоя.

В качестве выгребных ям устанавливают объемные бочки с дном (для герметичных) или без него (для фильтрующих). Чтобы ознакомиться со схемой, расчетами и правилами обустройства ямы из бочки переходите по этой ссылке.

Также можно построить конструкцию из подручных материалов, например, из старых использованных покрышек. Вариантов масса, особенно если сток из душа будет оборудован отдельно.

Обустройство туалета без выгребной ямы

Иногда нет возможности построить выгребную яму из-за близкого залегания водоносного пласта. Тогда можно вывести сливную трубу из душа на компостную кучу и поставить биотуалет или пудр-клозет. Биотуалеты продаются в готовом виде. Они пригодны для установки как на улице, так и в помещениях.

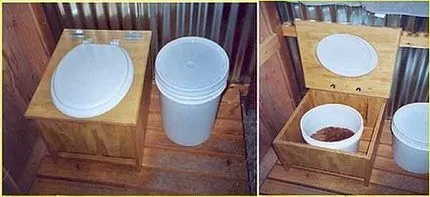

Пудр-клозет представляет собой конструкцию с небольшой герметичной ямой, в которой нечистоты присыпаются торфом. Яму регулярно чистят, вынося ее содержимое на компост. Если на даче не проживают в течение всего летнего сезона, это неплохой вариант.

Чтобы пудр-клозетом было удобнее пользоваться, делают стульчак с крышкой, а емкость с отходами маскируют обшивкой. Лучше всего предусмотреть специальную дверку для изъятия резервуара. Вентиляция – обязательна.

Хотя пудр-клозет не особенно удобен в использовании, можно не переживать о загрязнении почвы и грунтовых вод, т.к. нечистоты не просачиваются в землю

Относительно недавно появилась интересная современная разновидность пудр-клозета – торфяной туалет. Принцип его работы такой же, но резервуар с торфом находится прямо внутри конструкции. Когда он наполняется, его снимают и очищают. После этого туалет вновь готов к использованию.

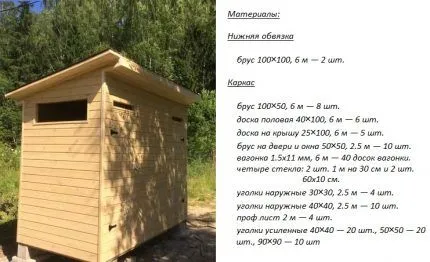

Разберем пример сооружения комплекса из душевой с туалетом для дачи, размещенных в каркасной постройке длиной 3 м, шириной 1,5 м:

Кроме перечисленных материалов потребуются кляммеры для фиксации вагонки, их потребуется примерно 300 шт., столько же саморезов по дереву, ОСБ лист 1 м², петли для навешивания дверей, линолеум

Пример строительства хозблока с туалетом без выгребной ямы поможет разобраться в тонкостях процесса:

Галерея изображений

Фото из

Дно неглубокого котлована, глубиной не более 0,5 м, отсыпаем слоем песка, выравниваем и трамбуем. На выровненную площадку устанавливаем тротуарные плиты, затем газосиликатные или пенобетонные блоки, Выставляем их по уровню

Из бруса 100×100 мм сооружаем обвязку. Продольные элементы просто укладываем на опоры, длину поперечин замеряем по факту и отмечаем размеры врубки вполдерева

Зафиксируем нижнюю обвязку на опорах анкерами. Отмерив по факту размеры врубок, чтобы установить рядовые лаги, запиливаем их и устанавливаем

Обрабатываем пропиткой все детали деревянной постройки. В примере использован антисептик Сенеж, 5 л жидкости хватает на полную обработку

Устанавливаем вертикальные опоры каркаса, изготовленные из бруса 100×50 мм. К нижней обвязке их крепим металлическими монтажными уголками. Фиксируем положение опор временными укосинами, чтобы точно сделать верхнюю обвязку

Со стороны главного фасада на верхнюю обвязку ставим короткие опоры, запиленные под углом. На них и на задний брус обвязки укладываем стропила и обрешетку

Пол зашиваем доской 100×40 мм. Длину половиц размечаем по факту. В случае сборки половицы из двух отрезков стараемся, чтобы швы в соседних рядах не совпадали, а укладывались в разбежку

В два крайних пролета устанавливаем обвязку из бруса, в которую будут монтироваться дверные коробки. Обшиваем постройку вагонкой снизу вверх, располагая элементы вверх гребнем

Шаг 1: Установка опорных столбов для каркаса

Шаг 2: Сборка нижней обвязки каркасной постройки

Шаг 3: Устройство основы пола хозблока

Шаг 4: Обработка деревянных составляющих пропиткой

Шаг 5: Установка вертикальных стоек каркаса

Шаг 6: Сооружение каркаса для устройства крыши

Шаг 7: Укладка доски на основу нижнего перекрытия

Шаг 8: Обшивка каркаса санитарного комплекса

Завершив обшивку фасада и задней стенки, приступаем устройству окон, установке дверей и обустройству внутреннего пространства:

Галерея изображений

Фото из

Шаг 9: Устройство обвязки для установки окна

Шаг 10: Обшивка боковых стен и навешивание дверей

Шаг 11: Заготовка штапиков для остекления окна

Шаг 12: Остекление окон дачного хозблока

Шаг 13: Сборка каркаса для сооружения стульчака

Шаг 14: Обшивка каркаса стульчака листовым материалом

Шаг 15: Оклейка пола и стульчака линолеумом

Шаг 16: Финишная отделка комплекса душа с туалетом

Самостоятельное строительство туалета с душем

Рассмотрим вариант строительства туалета с летним душем из древесины своими руками. Сооружение относительно легкое, его можно установить практически на любом грунте. Под него потребуется столбчатый фундамент.

Крышу можно обустроить двускатную и покрыть металлочерепицей или другим подходящим материалом.

При желании под двускатной крышей можно обустроить дополнительное пространство наподобие чердака для хранения нужных мелочей или садового инструмента

Перед началом строительства нужно закупить материалы:

• брусья (для верхней и нижней обвязки, вертикальных опор, каркаса крыши);
• обрезные доски (для обрешетки, чернового пола);
• OSB-листы (для чистового пола, потолка);
• трубы (для канализации и вентиляции);
• фанера (для опалубки);
• металлочерепица (для крыши);
• сыпучие материалы – гравий или щебень, песок;
• металлические уголки (для крепления брусьев).

Пиломатериалы должны быть сухими (допустимая влажность не выше 22%). На досках и брусьях не должно быть дефектов: сучков, трещин, признаков поражения грибком.

Этап #1 — обустройство выгребной ямы и фундамента

Для начала участок размечают под фундамент и выгребную яму, после чего приступают к земляным работам. Под яму копают котлован с периметром 1 х 1.5 м, глубиной от 1.5 до 2 м. Стенки укрепляют либо бетоном, либо кирпичной кладкой, а дно бетонируют.

Когда яма готова, можно приступать к строительству фундамента. Под него делают небольшие лунки (20 см) глубиной 0.8 м. На дно лунок укладывают песчаную подушку (10 см) и тщательно утрамбовывают.

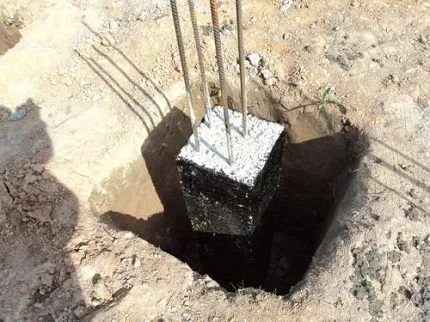

Для укрепления бетона устанавливают 3-5 прутьев арматуры. Чтобы они хорошо держались, их можно соединить крепкой металлической проволокой

В готовые лунки устанавливают опалубку, арматуру, заливают бетонные столбы и оставляют на 2-3 дня для застывания материала. После этого уже можно убирать опалубку. Если на улице жарко, имеет смысл накрыть бетон на период высыхания, чтобы он не потрескался из-за быстрого испарения влаги.

Этап #2 — строительство конструкции

Под душем устанавливают сливную трубу, чтобы влага не скапливалась под конструкцией и не разрушала ее нижнюю часть. После этого можно приступать к строительству нижней обвязки.

Брусья соединяют деревянными элементами, а крепят к бетону с помощью металлических шпилек. Над ямой делают металлический каркас из швеллера.

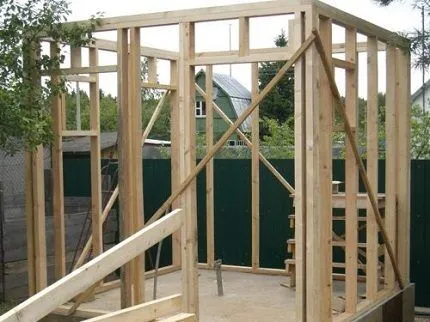

Для строительства стен по углам устанавливают каркас из брусьев, а в месте дверного проема ставят два столба на расстоянии 77 см друг от друга. Если все установлено правильно, можно приступать к обустройству верхней обвязки. Ее крепят на саморезы, металлические уголки и пластины.

К верхней обвязке крепят коньковую доску. Стропила делают из досок с шагом 65 см, после чего устанавливают обрешетку. Доски должны выступать на 20 см за края вертикальной конструкции. Позже они будут служить козырьком. Далее крепят ветровые доски и кроют крышу металлочерепицей.

Положение всех вертикальных элементов выверяют по уровню. Отклонений не должно быть, т.к. это грозит быстрым обрушением готовой конструкции

Пол настилают из досок толщиной не менее 4 см. Их крепят саморезами к нижней обвязке. Сразу же делают каркас «ступеньки» для будущего возвышения и обшивают его досками толщиной 2 см.

Остается теплоизолировать конструкцию пенопластом и задуть щели строительной пеной. Наружные стены и потолок обшивают досками.

Этап #3 — обустройство душа и туалета

Для обустройства сливной системы копают канаву и укладывают канализационную трубу, которую соединяют со сливом. Полы в душе засыпают щебнем, уменьшая толщину его слоя возле сливного отверстия.

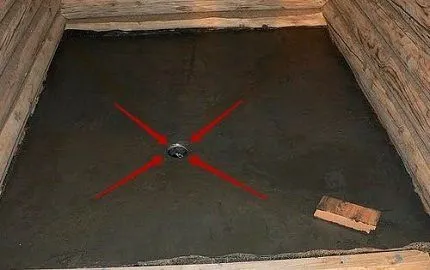

Щебень заливают бетоном так, чтобы после застывания получился пол с равномерным уклоном к сливу со всех сторон. Поверхность гидроизолируют битумной мастикой.

Поверх бетонного пола укладывают деревянный с расстоянием между досками 1.5-2 см. Стены обшивают досками и обрабатывают их гидроизолирующими средствами, антисептиками.

После этого все поверхности вскрывают двумя слоями яхтного лака. Точно так же обрабатывают древесину наружной обшивки.

Поверхность бетонного пола должна быть гладкой, чтобы вода не задерживалась в выемках и свободно уходила в слив

На крышу конструкции ставят бак, выводят водосточные трубы, а в туалете устанавливают вентиляцию. Остается только установить двери, позаботиться о подключении электричества для использования помещений в вечернее время, смонтировать душевую лейку и оборудовать сиденье туалета.

Фото-инструкция домашним мастерам

Сооружение с канализационной системой потребует больше средств, времени и сил, но в эксплуатации такой хозблок будет значительно удобнее:

Стоки из комплекса душ-туалет выводятся по канализационной трубе в накопительную емкость, которую надо будет регулярно откачивать по мере заполнения ее на 2/3

Для устройства комплекса душ-туалет со сливной ямой из душевого бокса нужно сначала разработать неглубокий котлован.

Стороны котлована по 4 м, глубина 0,3 — 0,5 м, далее:

Галерея изображений

Фото из

Шаг 1: Строительство опалубки и установка арматуры

Шаг 2: Заливка раствора в опалубку с арматкрой

Шаг 3: Устройство канализации внутри ленточного фундамента

Шаг 4: Устройство основания под заливку пола

Шаг 5: Строительство нижней обвязки по фундаменту

Шаг 6: Сборка каркаса для комплекса душ-туалет

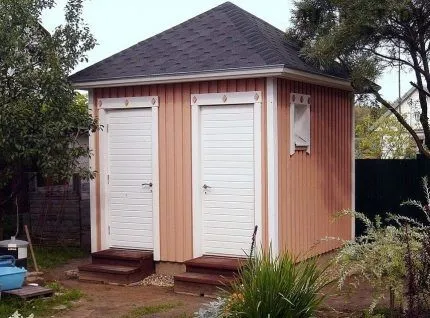

Шаг 7: Сборка шатровой крыши хозблока

Шаг 8: Устройство обрешетки и укладка покрытия

Каркас постройки готов, теперь приступаем к обшивке стен и к внутреннему обустройству блока:

Галерея изображений

Фото из

Шаг 9: Утепление каркаса и установка обрешетки

Шаг 10: Вывод и подключение канализационной трубы

Шаг 11: Обшивка стен постройки вагонкой

Шаг 12: Обустройство душевой кабинки

Выводы и полезное видео по теме

При выборе проекта и строительстве туалета и душа под одной крышей легко ошибиться. Иногда даже опытные мастера испытывают затруднения, а новичкам еще сложнее разобраться в нюансах.

Предлагаем видеоматериалы, которые могут разрешить некоторые вопросы и обогатить новыми идеями.

На видео представлен один из удачных вариантов внутренней и наружной отделки туалета с душем:

Пошаговый видеоинструктаж по строительству деревянной конструкции, крытой шифером:

Видеоролик посвящен вопросу обустройства вентиляции, позволяющей полностью избавиться от запаха в туалете:

Актуальная информация по строительству бюджетной выгребной ямы из шин:

Есть множество вариантов обустройства туалета и душа на даче, и все они имеют собственные достоинства и недостатки. Правильно оценить условия на своем участке и выбрать правильный проект может только сам владелец. Главное – учесть все нюансы и рассчитать свои силы.

Построив удобный туалет с душем, вы обеспечите себе и своим близким вполне комфортные условия проживания на даче в течение всего летнего сезона.

Как правильно построить душ на даче?

Строительство душа на даче требует соблюдения некоторых правил и рекомендаций, чтобы он был надежным и функциональным. Вот основные шаги для построения душа:

1. Определение места: выберите место для душа, которое будет удобно и безопасно. Оно должно быть близко к водопроводу и канализации.

2. Подготовка основания: подготовьте основание для душа, которое должно быть прочным и устойчивым. Оно может быть выполнено из бетонных блоков или из кирпича.

3. Установка стен: постепенно устанавливайте стены душа, используя водонепроницаемые материалы, такие как пластик или гипсокартон.

4. Установка душевой кабины: установите душевую кабину, используя устойчивые крепления. Выберите душевую кабину, которая подх

едит ваши требования и предпочтения.

5. Установка водоснабжения и канализации: подключите водоснабжение и канализацию, чтобы душ мог работать надлежащим образом.

6. Установка душевых шлангов и смесителей: установите душевые шланги и смесители, чтобы вы могли контролировать температуру воды и ее поток.

7. Установка освещения: установите освещение, чтобы душ был удобным и безопасным для использования в темное время суток.

8. Декорирование: декорируйте душ, чтобы он соответствовал вашему вкусу и стилю.

Это основные шаги для построения душа на даче. Если у вас нет опыта в строительстве, рекомендуется нанять профессионального строителя или инженера, чтобы он мог помочь вам с проектом.
