Выбор доводчика на металлическую дверь — класс изделия и полезные советы

Для входных дверей наружного использования критично, чтобы они автоматически закрывались, минуя вмешательство человека. Этот режим может быть обеспечен установкой доводчика – специального устройства, способного обеспечить плавное и бесшумное закрывание, исключая рывки и удары о дверные рамы.

• Принцип действия доводчика
• Дополнительные особенности работы
• Варианты дверных доводчиков для входных дверей
• Верхние
  • 4.1 Напольные
  • 4.2 Скрытые
• Классификация доводчиков
• Правила выбора доводчика
  • 6.1 Выбор по материалу и весу
  • 6.2 Выбор по размерам дверного полотна
  • 6.3 Учет внешнего воздействия
• Известные производители

Принцип действия доводчика

Его действие основано на накоплении запаса энергии при открывании двери. После прекращения воздействия накопленная энергия запускает работу механизма закрывания. В корпусе установлена пружина, соединенная системой тяг с полотном двери. По завершении сжатия пружина начинает распрямляться, приводя в действие тяговый механизм, закрывающий дверь. Чтобы движение было плавным, дополнительно устанавливается гидравлический амортизатор. Жидкость амортизатора при открывании перетекает в смежную полость, а при закрывании по узким каналам возвращается обратно, препятствуя быстрому разжиманию пружины.

Усилие открывания и скорость возврата к закрытому положению регулируются изменением сечения каналов перетекания жидкости. Для этого предусмотрены настроечные винты.

Большинство моделей амортизаторов гидравлические, заполненные маслом. Но встречаются и пневматические, где амортизирующей средой является воздух. Специализированные варианты снабжены электрическим механизмом закрывания.

Дополнительные особенности работы

Обычное автоматическое закрывание не всегда оказывается удобным, поэтому дверные доводчики для разных входных дверей снабжаются дополнительными устройствами, обеспечивающими:

1. Мягкое закрывание. Скорость довода двери меняется от ее положения. На начальном этапе скорость максимальна, а под самый конец — замедляется. Никакого удара о косяк не происходит.
2. Опцию дохлопа. Тоже заключается в двухэтапном движении дверного полотна. На завершающем этапе происходит ускорение движения. Окончательное закрытие проходит с усилием. Предназначена для дверных конструкций, оборудованных защелками.
3. Функцию задержки. Возвратное движение начинается не сразу, а после полуминутной задержки.
4. Фиксацию открытой двери. При распахивании на большой угол происходит блокировка автоматического закрывания. Дверной проем остается открытым. Механизм снова включается ручным усилием.

Варианты дверных доводчиков для входных дверей

Основной вид различий доводчиков — по месту установки.

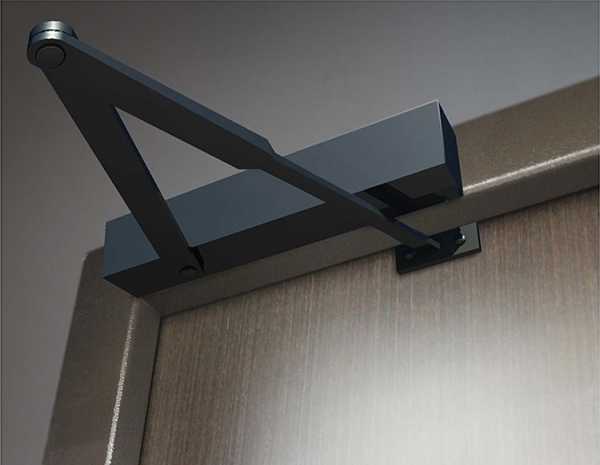

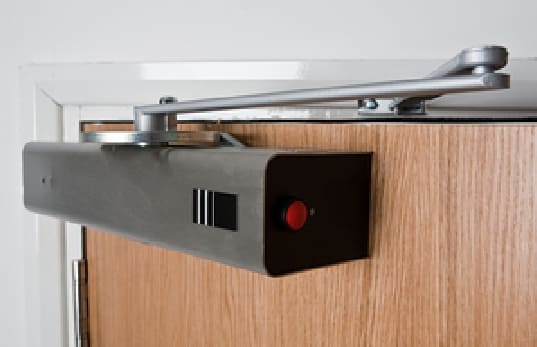

Верхние

Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.

В этом классе есть разновидности, отличающиеся по способу передачи усилия:

1. Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
2. Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
3. Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.

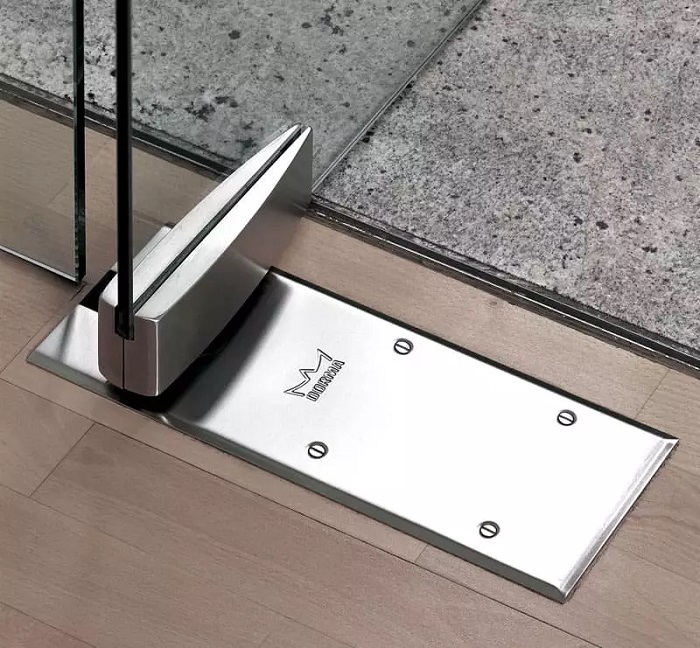

Напольные

Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.

Скрытые

Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.

Классификация доводчиков

По международным стандартам, закрывающие устройства разделены на 7 классов по механическому усилию, необходимому при работе. Каждому классу соответствуют ширина и масса двери.

Высота полотна не регламентируется. Стандартом считается высота, не превышающая 2,5 метра.

Правила выбора доводчика

Согласно таблице классификации, при выборе подходящего механизма ориентируются на размеры двери и ее вес. Доводчик на входную дверь подвергается воздействию погодных условий, которые тоже приходится учитывать.

Выбор по материалу и весу

Подбор устройства правильно начинать с учета веса полотна и его материала. Для пластиковых дверей можно ограничиться первыми двумя классами мощности. В них удобно устанавливать скрытый механизм. Цельнодеревянные модели потребуют средней мощности. Самые тяжелые — металлические двери — снабжаются механизмами повышенной мощности. Для стеклянных экземпляров рекомендуется напольный вариант установки.

Выбор по размерам дверного полотна

Обычно ширина, указанная в таблице, соответствует весу. Но встречаются нестандартные экземпляры. Если номер класса по ширине не совпадает с номером по весу, то требуется мощность устройства, соответствующая максимальному номеру.

Для дверей нестандартной высоты — более 2,5 метров — необходимо выбирать не соответствующий ей класс, а на единицу больше.

Учет внешнего воздействия

На входных дверях рекомендуется устанавливать доводчики внутри помещения, чтобы на них не влияли мороз или жара. Если это невозможно, то для устройства, находящегося снаружи, учитывают температуру, при которой ему придется работать.

Различают три вида исполнения, в зависимости от диапазона рабочей температуры:

• обычный: от -10 до +40 °С;
• термостабильный: от -30 до +65 °С;
• морозостойкий: от -45 до +75 °С.

Различия в характеристиках масла, заполняющего гидравлическую систему амортизатора. Работа моделей с пневматической системой амортизации почти не зависит от температуры.

Сильные порывы ветра могут затруднить работу доводчика. Ветер препятствует закрыванию дверей с любыми типами механизмов и любым видом установки. В местности с сильными ветрами приходится обеспечивать дополнительную мощность, выбирая устройство классом выше.

Известные производители

В России можно приобрести доводчики зарубежных компаний, выпускающих дверную фурнитуру: немецкие — Dorma и Geze, китайская — Notedo.

Из отечественных производителей популярна продукция компаний «Палладиум» и «Нора-М».

Не рекомендуется выбирать доводчик с классом мощности выше необходимого. Сильные варианты без труда закроют легкую дверь, но для ее открывания потребуются лишние усилия.

Как регулировать доводчик на входной двери?

Регулировка доводчика на входной двери может отличаться в зависимости от модели и производителя двери и доводчика. Однако, обычно для регулировки доводчика на входной двери используется несколько управляющих винтов.

Чтобы правильно настроить доводчик на входной двери, выполните следующие шаги:

1. Откройте дверь и найдите коробку доводчика на верхней или нижней части дверной рамы.

2. Найдите регулирующие винты на коробке доводчика. Обычно на коробке доводчика имеется два регулирующих винта: один для регулировки скорости закрывания двери, а другой для регулировки силы, с которой дверь закрывается.

3. Для регулировки скорости закрывания двери, поверните винт, который расположен ближе к центру коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения скорости закрывания двери соответственно.

4. Для регулировки силы, с которой дверь закрывается, поверните винт, который расположен ближе к краю коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения силы, с которой дверь закрывается соответственно.

5. После того, как вы произвели необходимые регулировки, закройте дверь и проверьте, насколько она закрывается медленно или быстро, и насколько легко или трудно она закрывается.

6. Повторите процедуру, если необходимо, чтобы достичь желаемых результатов.

Важно помнить, что некоторые доводчики могут иметь дополнительные регулировки, такие как регулировка длины хода или задержки закрытия двери. Если у вас возникнут трудности с настройкой доводчика, лучше обратиться к профессионалу, который сможет произвести регулировку правильно и безопасно.
