Данный вид освещения не претендует на абсолютную точность или замену дорогих брендовых светильников. Все, что ниже изложено, является моим личным мнением, и я не настаиваю, чтобы кто-либо делал так же. Для создания освещения, подходящего для аквариума с растениями, мы воспользуемся китайскими светодиодами, например, Chanzon.

Для постройки нашего света будем использовать китайские светодиоды, например Chanzon. Драйвера будем использовать готовые на PT4115. Блок питания на 24В и мощностью не менее 120 Вт (5А).

Расчет мощности светильника

Определимся с необходимой интенсивностью освещения:
— 20..30Лм/литр достаточно для нормального роста валлиснерии, анубиасов, эхинодорусов и прочей нетребовательной растючки.
— 40Лм/литр хорошо растет большинство требовательной растений (куба стелется по дну, отлично растет бликса, людвигия бревипес, дидиплис, эустералис стеллата, лимнофила ароматика).
— 60Лм/литр выше перечисленные растения интенсивно набирают красный окрас (при достаточном уровне микроэлементов).
— >60Лм/литр — для выращивания плотных ковриков из лилеопсиса, парвулы в глубоких аквариумах — в таком случае световой день должен быть разделен на несколько фаз, в которых светильник работает на 100% пару часов и на пониженной мощности остальное время.

Я беру пример для аквариум на 100-200л. Считаем количество светодиодов по каналам:

Итого получаем ~7980лм, китайских… Соответственно берем где то 6000-6500лм чистыми на 100% мощности для 100-200л аквариума будет вполне достаточно. Соотношение красные/синие = 3к1, по всем правилам. Ну и на вкусное все каналы диммируемые!

Закупка комплектующих

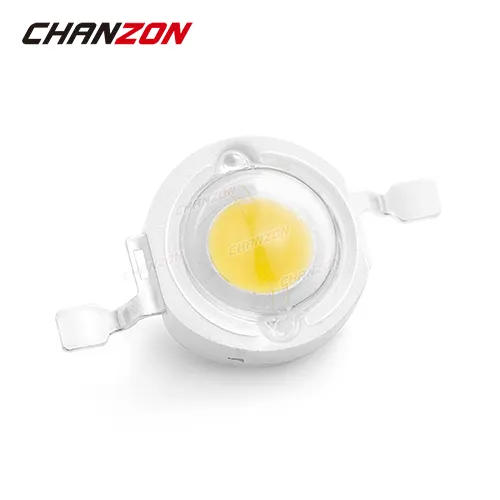

1. Светодиод Chanzon Royal Blue 3Вт, 6шт	Ссылка на али: Купить
2. Светодиод Chanzon Deep Red 3Вт, 12шт	Ссылка на али: Купить
3. Светодиод Chanzon Amber 3Вт, 6шт	Ссылка на али: Купить
4. Светодиод Chanzon White 3Вт, 18шт	Ссылка на али: Купить
5. Светодиод Chanzon Cool White 3Вт, 6шт	Ссылка на али: Купить

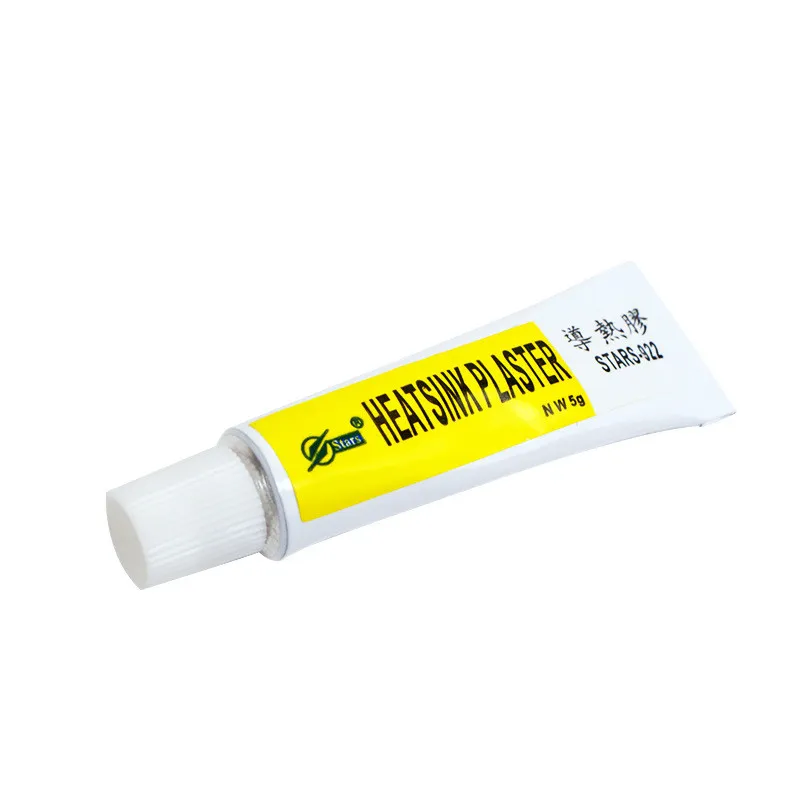

6. Клей для светодиодов, 5шт	Ссылка на али: Купить

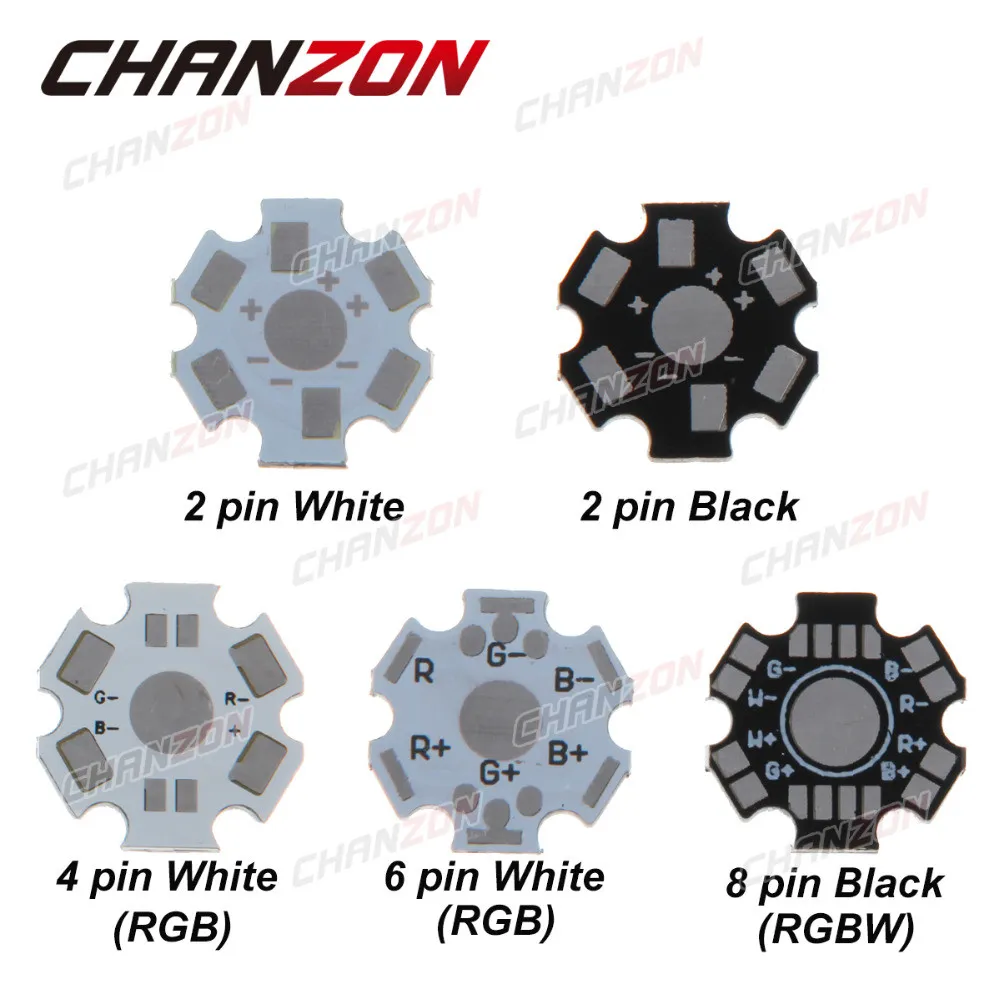

7. Звезды для светодиодов, 48шт	Ссылка на али: Купить

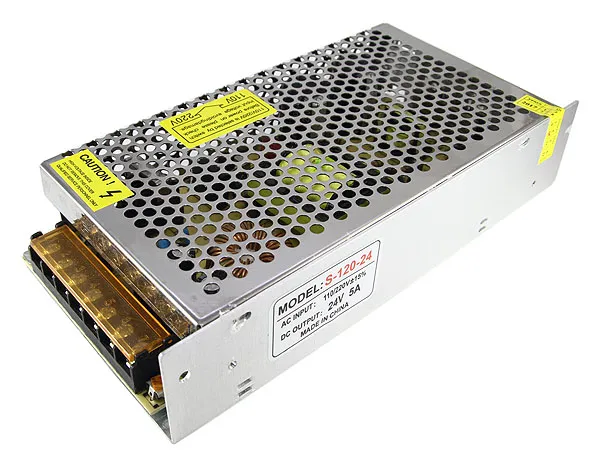

8. Блок питания 24v 5A, 1шт	Ссылка на али: Купить

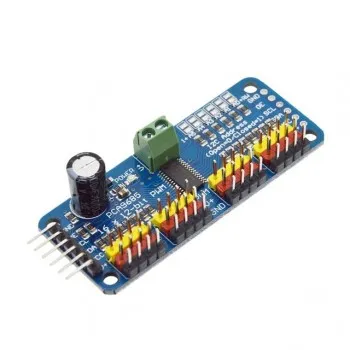

9. 16-канальный 12-битный PWM PCA9685, 1шт	Ссылка на али: Купить
10. Драйвер PT4115 700ma, 8шт	Ссылка на али: Купить

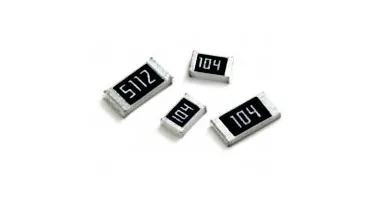

11. Резисторы 0.2 Ом, 4шт	Ссылка на али: Купить

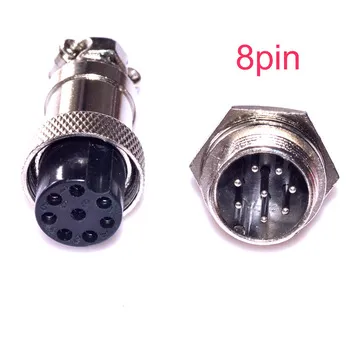

12. Разъемы от светильника к драйверам	Ссылка на али: Купить

Для монтажа потребуются провода, разъемы, макетные платы для сборки драйверов, принадлежности для пайки:

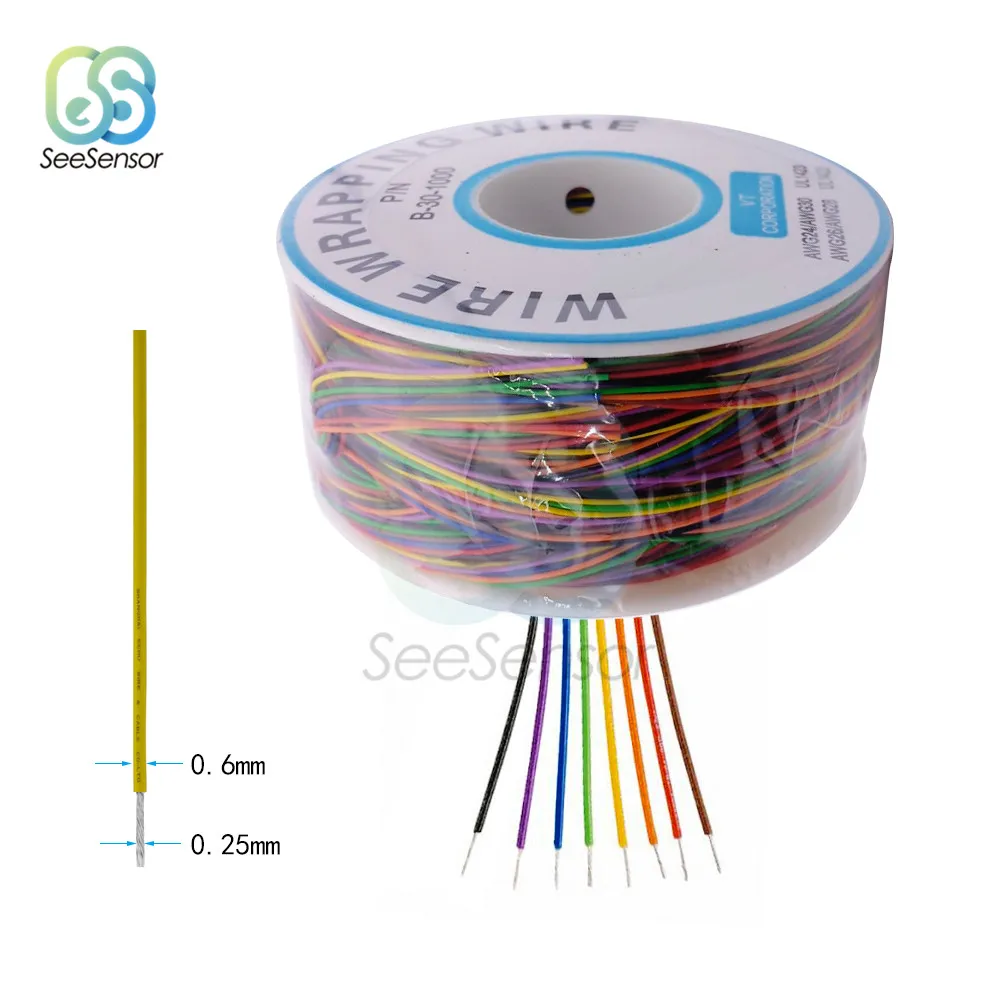

1. Отличный монтажный провод	Ссылка на али: Купить

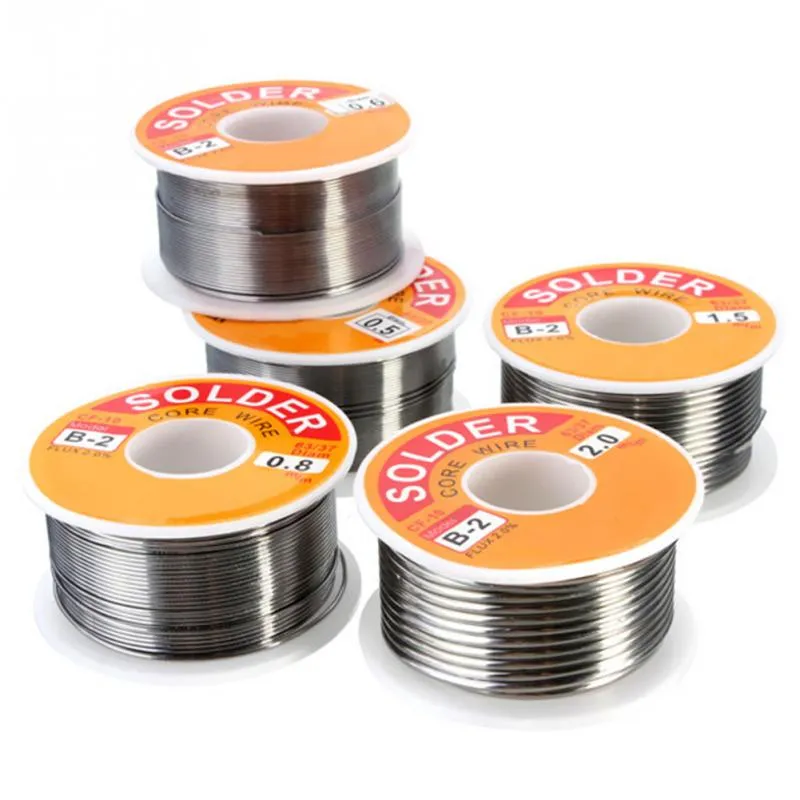

3. Хороший припой	Ссылка на али: Купить

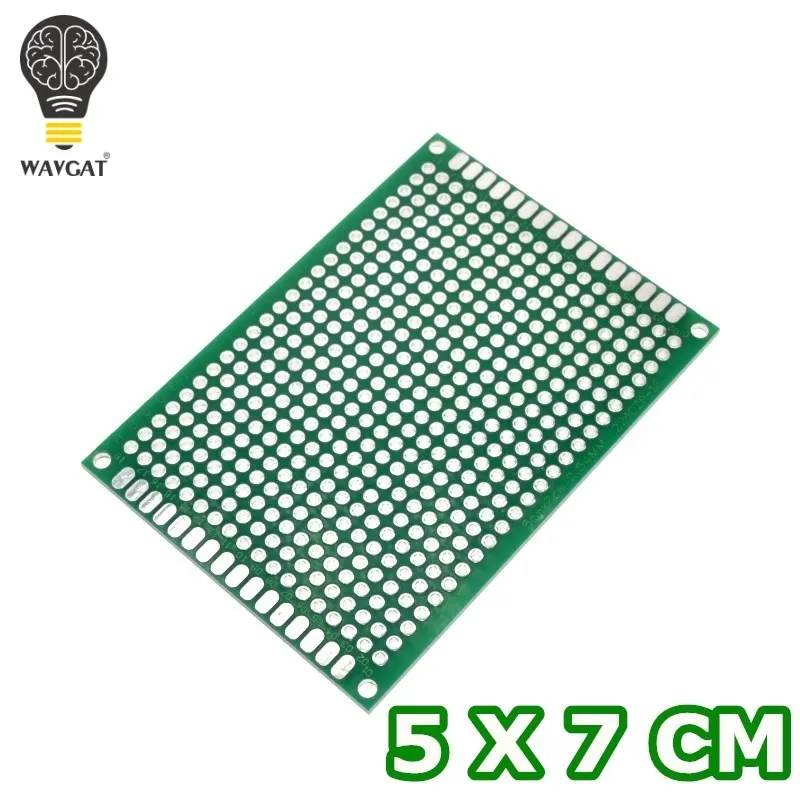

4. Макетные платы	Ссылка на али: Купить

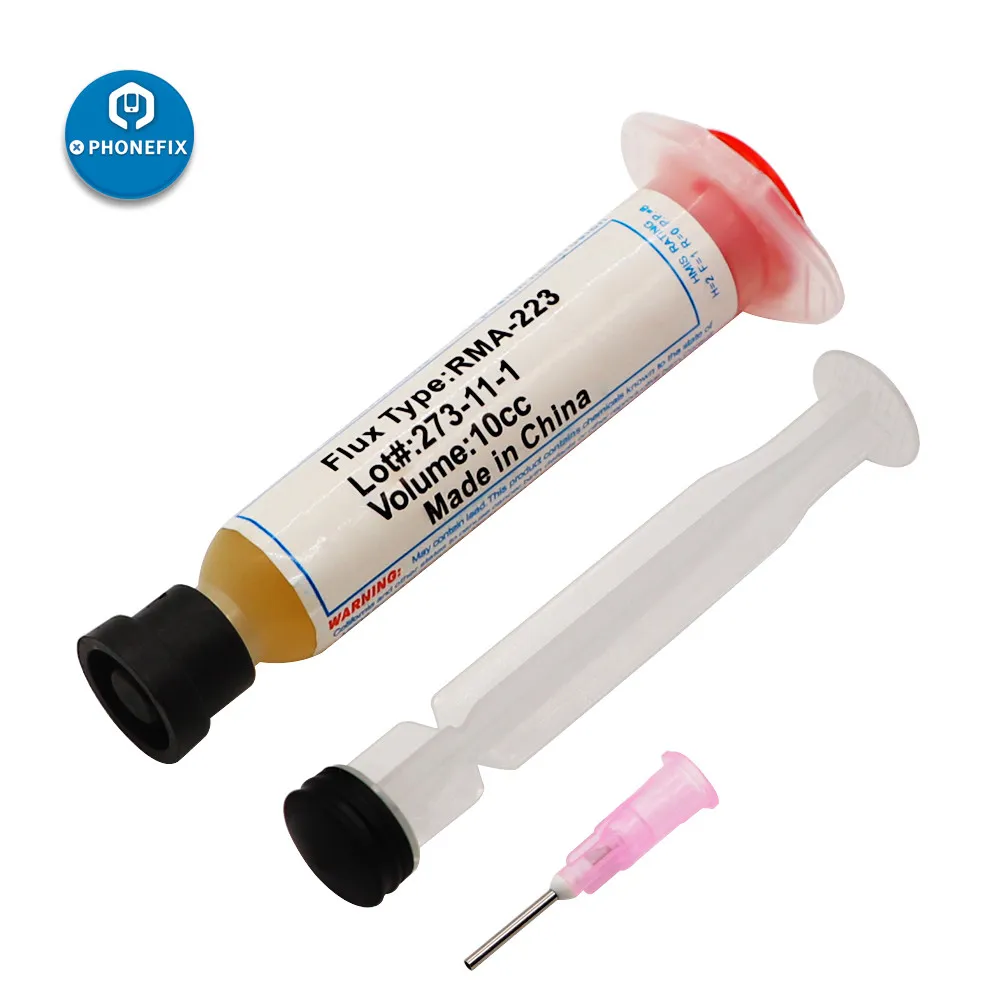

5. Флюс безотмывочный RMA 223	Ссылка на али: Купить

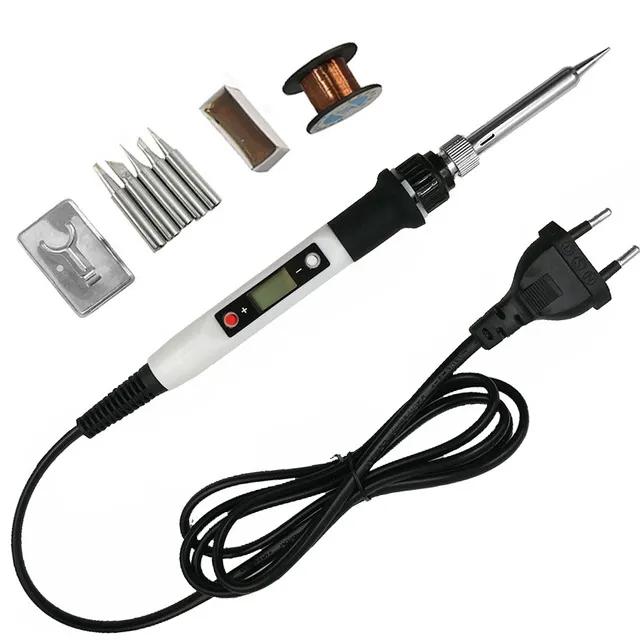

7. Паяльник с регулировкой температуры	Ссылка на али: Купить

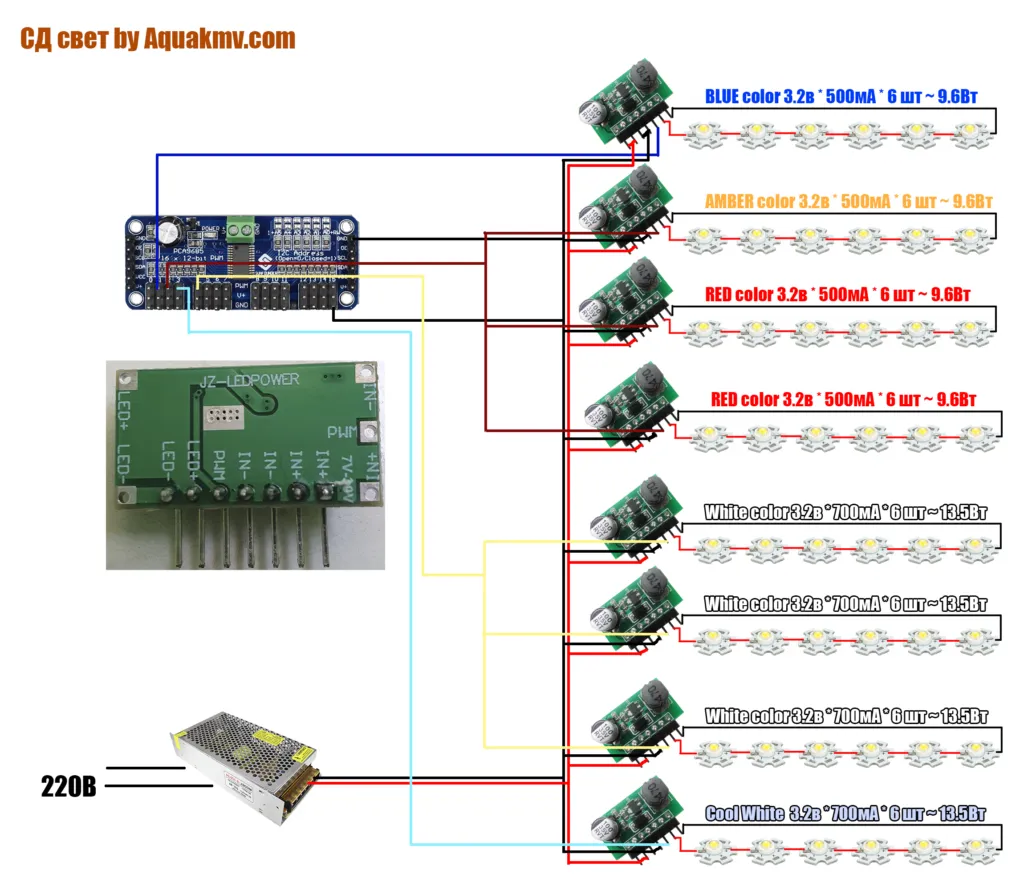

Схема подключения

Соединяем все согласно схеме, светодиоды монтируем сначала на звезды а потом на клей на радиатор. Расставляем на радиаторе как удобно, но так чтобы не было цветомузыки, стараемся распределять цвет по всей длине радиатора.

Настройка драйверов

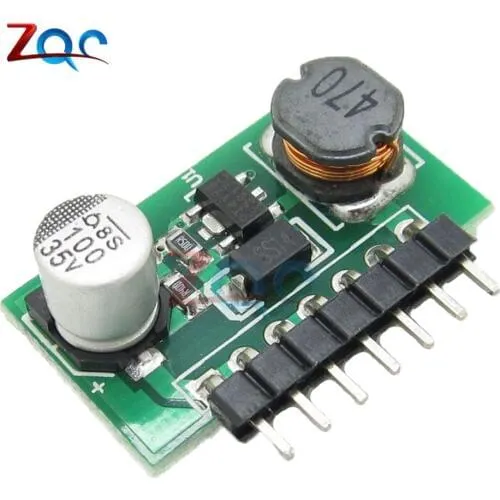

По нашей схеме нам будет необходимо два варианта драйверов — на 500 мА и на 700 мА. Те, которые продаются, в основном всегда настроены на 700мА. Для того чтобы из такого драйвера сделать на 500мА необходимо будет заменить резисторы, задающие ток.
Ток на нашей PT4115 задается согласно таблички:

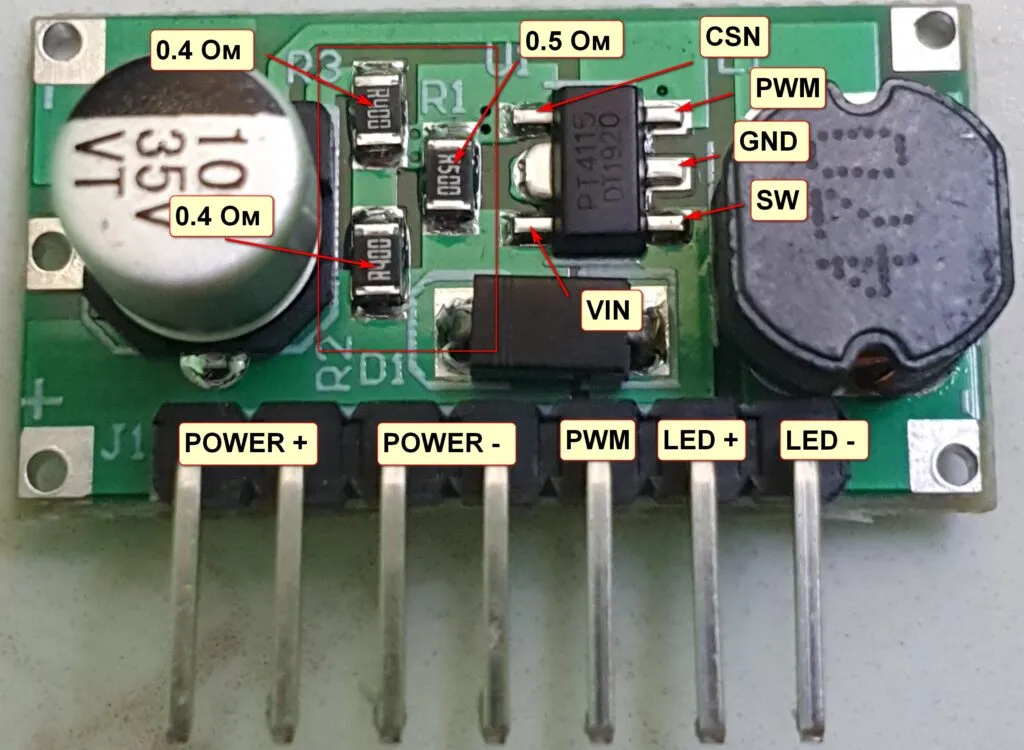

С завода драйвер настроен на ток 700ма и поэтому между выводами VIN и CSN установлены три параллельно соединенных резистора номиналами 0.5Ом, 0.4Ом, 0.4Ом которые по формуле:

нам дают 0,14Ом, что соответствует 700ма.

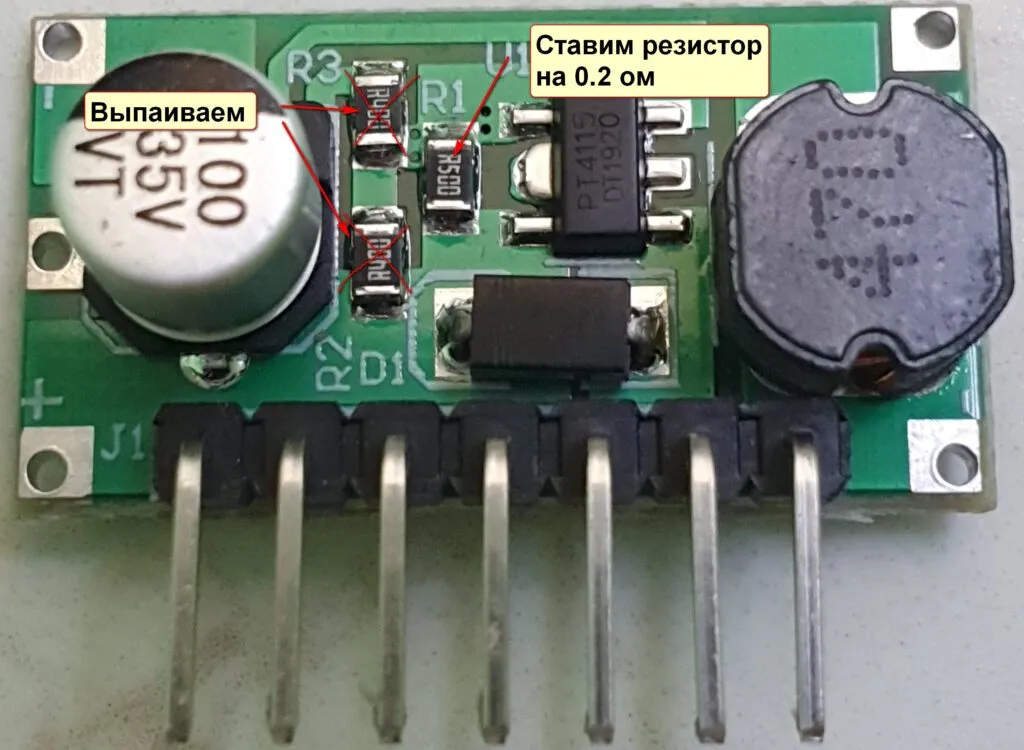

Самый простой вариант переделки — это купить smd резисторы на 0.2 Ом (по ссылке сверху в таблице запчастей), выпаять все три которые стоят на плате и вместо любого из них запаять свой резистор на 0.2 Ома.
Например вот так:

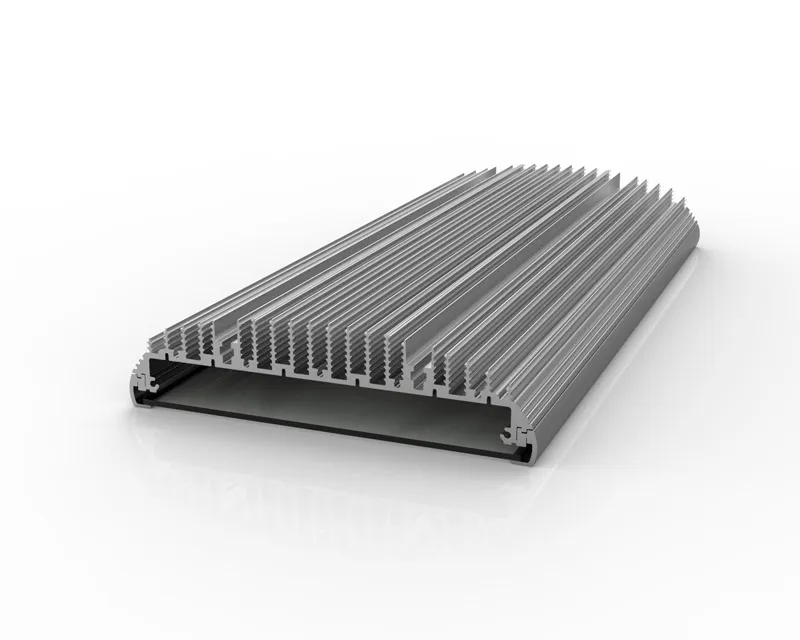

Остался один единственный вопрос — радиатор. Нужен способный рассеять 120-150вт тепла без вентиляторов и распределено разместить на себе все 48 светодиодов.
Лично я предпочитаю радиатор ТПК-011 от Техно-Логика

Вы выбирайте любой, подходящий по характеристикам.
