Схема для новичков

Для тех, кто только начинает заниматься радиоэлектроникой, возможно самостоятельно создать реле времени на напряжение 12В. Принцип работы данного устройства основан на очень простой и понятной схеме. Путем нажатия кнопки SB1 происходит замыкание контактов, в результате чего конденсатор C1 начинает заряжаться. Переходя к более обобщенной теме, данная электрическая схема можно рассматривать как пример работы циркуляционного насоса.

Схема подключения реле времени:

Кнопка под обозначением SB1 замыкается, происходит полное заряжение С1. Когда кнопка отпускается, часть С1 будет разряжаться через R1 и базу транзистора, который обозначен в схеме под указателем VT1.

Пока конденсатор разряжается, тока достаточно для поддержания открытого состояния транзистора VT1, а значит реле будет работать, затем отключится. Конечно, можно сделать своими руками реле времени на 2 часа — все зависит от емкости конденсатора С1.

Особенности выбора

Помимо указанных разновидностей, драйверы для светодиодных светильников подбираются по таким параметрам:

— Класс защиты (от влаги или пыли);

— Входные и выходные величины;

— Производитель

Марка – это залог высокого качества и сборки. Зачастую, покупатели отдают предпочтение именно качественной продукции, которая отличается продолжительным сроком эксплуатации и постоянным напряжением.

Как и вся электроника, они обладают определенным сроком годности. Профессиональные модели могут работать до 70 000 часов, когда более дешевые и доступные варианты – всего 20 000. Для освещения жилых помещений, где постоянно должна быть подсветка, лучше всего выбирать известных производителей. Бытовые же помещения могут освещаться более дешевыми и малопроизводительными.

В помещениях, где есть повышенные требования (соответственно, и яркость освещения) устанавливаются драйверы типа PLD-40. Коэффициент диммирования не более 20%, что говорит о постоянном и не утруждающим глаза, свете.

К драйверам применимы такие требования:

— Температурный диапазон. В зависимости от него, можно определить вероятность эксплуатации в определенных условиях;

— Виброустойчивость. В случае, если устанавливается в помещении, подверженном постоянным вибрациям;

— Максимальная мощность. Какой параметр входного напряжения выдержит

Чаще всего, выбирается оборудование по характеристикам самого светильника.

Примеры использования:

Управление электрическим обогревателем или теплыми полами. Обогреватель будет включаться в заданное время. Например — включение за час до прихода владельца и выключение поздно вечером, затем включение за полчаса до пробуждения и выключение в момент ухода на работу.

Автополив растений. Для регулярного увлажнения грунта на участке во время отпуска или командировки.

Аквариум: управление светом и подачей воздуха в аквариумах (например, таймер будет включать / отключать воздух в аквариуме каждые 2 часа).

Имитация присутствия: при долгом отсутствии хозяев дома таймер может имитировать эффект присутствия (к нескольким запрограммированным таймерам можно подключить разные нагрузки — светильники в комнатах, радиоприемник, телевизор и другие приборы, которые будут автоматически включаться и отключаться в заданное время).

Утреннее включение бытовых приборов: чайники, кофеварки, увлажнители воздуха… Можно использовать прибор в качестве будильника (подключив к таймеру любое электрооборудование: ТВ, магнитолу, радиоприемник, свет).

Освещение на улице или во дворе, по расписанию. С помощью таймера можно организовать использование электроприборов только в ночное время суток. В квартирах с многотарифным учетом электричества, что значительно сократит расходы на электроэнергию.

Освещением рекламных баннеров, щитов, фасадов зданий, уличных витрин магазинов.

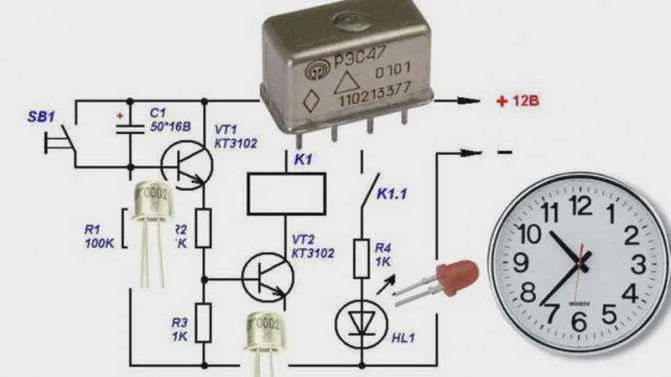

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Схема акустического сенсора

Чувствительный элемент датчика -микрофон М1. Здесь используется миниатюрный микрофон от диктофона, он электретный, к сожалению, тип его не известен (маркировка отсутствует), но с большой степенью достоверности можно утверждать, что здесь можно применить практически любой стандартный электретный микрофон с двумя выводами и встроенным усилителем.

Питание на микрофон поступает через блокирующую RC-цепочку R1-C1, резистор R2 служит нагрузкой его встроенного усилителя. Сигнал через конденсатор С2 поступает на подстроечный резистор R3, которым можно регулировать чувствительность датчика в целом.

Далее, сигнал поступает на усилитель НЧ, выполненный на логических элементах D1.1-D1.3 микросхемы CD4069. Для того чтобы данные элементы работали в усилительном аналоговом режиме цепь из трех последовательно включенных элементов охвачена обратной связью, состоящей из резисторов R4 и R5. Теоретически, коэффициент усиления этого усилителя будет равен делению R5 на R4.

На самом деле, он будет существенно ниже. На элементе D1.4 сделан еще один усилитель, данный элемент в аналоговый режим переведен цепью обратной связи, состоящей из резистора R6.

При наличии достаточного уровня громкости, этот усилитель переходит в режим ограничения и на его выходе появляются хаотические импульсы логической амплитуды, которые через конденсатор С5 поступают на вывод 11 счетчика D2. Цепь C5-R7 эти импульсы преобразует в положительные, и первый же из них устанавливает счетчик D2 в нулевое положение.

Исходным, является такое положение счетчика D2, в котором на его старшем выходе (вывод 3) присутствует логическая единица. При этом, высокий логический уровень с вывода 3 D2 через диод поступает на вывод 13 D1.5. А на элементах D1.5 и D1.6 выполнен мультивибратор, генерирующий импульсы, поступающие на счетный вход счетчика D2 (на его вывод 10).

Пока на вывод 13 D1.5 через VD1 проходит логическая единица, мультивибратор D1.5- 1.6 заблокирован, и импульсы не генерирует.

Если же, уровень звука достаточный для срабатывания датчика, то амплитуда импульсов с выхода D1.4 будет достаточной для обнуления счетчика D2. При этом, на его всех выходах, в том числе и на старшем, устанавливается логический ноль. При этом, диод VD1 закрывается и перестает влиять на вход логического элемента D1.5.

Мультивибратор D1.5-D1.6 запускается и генерирует импульсы, поступающие на вход «С» D2. А логический ноль на выводе 3 D2 зажигает индикаторный светодиод, и служит сигналом к тому, что датчик сработал.

Рис. 1. Принципиальная схема акустического датчика (звукового реле) на двух микросхемах.

Дальше ситуация может развиваться двумя путями. Если звук прекратился, то счетчик D2 посчитает импульсы, генерируемые мультивибратором D1.5-D1.6, и, примерно через 15 секунд, на его выводе 3 установится логическая единица. Светодиод погаснет, а диод VD1 выключит мультивибратор.

Если звук не прекращается, или повторяется чаще, чем один раз в 15 секунд, то счетчик D2 будет периодически обнуляться импульсами с выхода D1.4, и состояния с единицей на выводе 3 не достигнет.

Таким образом, ноль на выводе 3 D2 присутствует столько времени, сколько звучит звук, раздающийся с интервалами не реже чем 15 секунд, плюс еще 15 секунд. Например, если этот датчик должен управлять лампой по хлопку в ладоши, то после каждого хлопка свет будет гореть 15 секунд.

Время 15 секунд некритично, его можно изменить как угодно, для этого нужно изменить соответствующим образом частоту импульсов, генерируемых мультивибратором на D1.5-D1.6 подбором сопротивления R8 или емкости С6.

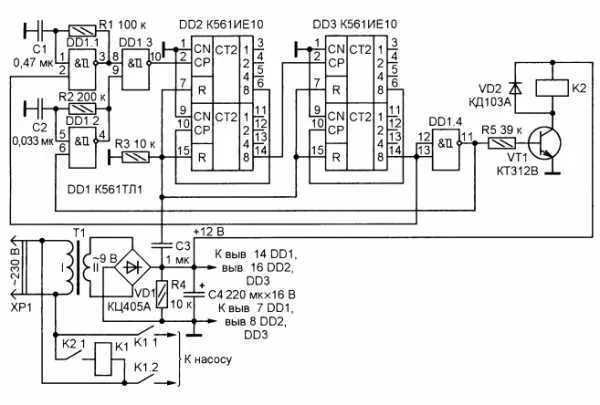

Таймер для управления насосом — Меандр — занимательная электроника

Устройство, схема которого пока­зана на рисунке, периодически формирует на выходе (на выводе 11 микросхемы DD1) импульсы положи­тельной полярности. Оно содержит два работающих поочерёдно ИС-генератора (на элементах DD1.1 и DD1.2), коммутатор на элементе DD1.3, последовательную цепь из четырёх счётчиков микросхем DD2, DDЗ, инвертор на элементе DD1.4 и электронное реле на транзисторе VТ1 и электромагнитном реле К2, управ­ляющее работой магнитного пускате­ля К1. Длительность импульсов (Твкл) и пауз между ними (Твыкл) зависит от частоты формируемых генераторами импульсов и используемых выходов счётчиков и может регулироваться в широких пределах.

С подключением устройства к сети на выходе выпрямителя VD1 появляет­ся постоянное напряжение питания и благодаря цепи R3C3 счётчики микросхем DD2, DD3 устанавливаются в нулевое состояние. При этом на выхо­де инвертора DD1.4 появляется уро­вень лог. 1 и генератор на элементе DD1.2 включается в работу. Одно­временно открывается транзистор VT1, срабатывает реле К2 и своими контактами К2.1 подключает к сети обмотку магнитного пускателя К1, в результате чего тот тоже срабатывает и контактами К1.1, К1.2 подключает к сети нагрузку. С выхода элемента DD1.3 импульсы с частотой следова­ния этого генератора поступают на вход CN (вывод 2) первого счётчика микросхемы DD2. Начинается отсчёт времени Т

вкл.

С появлением лог. 1 на выходе счётчика (вывод 14 DD3) уровень лог. 1 на выходе элемента DD1.4 сме­няется уровнем лог. 0, транзистор VТ1 закрывается, обесточивая реле К2, оно отпускает и разрывает цепь пита­ния магнитного пускателя К1, кото­рый, в свою очередь, выключает на­грузку. Одновременно включается генератор на элементе DD1.1, на вход CN первого счётчика микросхемы DD2 начинают поступать импульсы с частотой этого генератора — начина­ется отсчёт времени Т
выкл по оконча­нии которого всё повторяется с нача­ла.

На практике устройство четвёртый год используется для управления по заданному циклу водяным насосом производительностью 2500 л/ч, отка­чивающим воду из скважины с деби­том 300 л/ч. Для указанных на схеме номиналов элементов R1, R2, С1 и С2 насос включается на время Твкл = 151 с = 2 мин 31 с, откачивает около 130 л воды в накопительную ёмкость, а затем отключается на время Твыкл = 27 мин, в течение которого в скважи­не накапливается вода. Необходи­мость управления насосом с таким циклом вызвана тем, что без омывания водой насос выходит из строя. Питается устройство от нестабилизированного источника, содержащего понижающий трансформатор Т1 с вто­ричной обмоткой напряжением 9 В и выпрямительный мост КЦ405А. Для управления пускателем К1 применено реле К2 с обмоткой сопротивлением около 700 Ом и номинальным напря­жением 12 В.
