Армирование перегородок из газобетона — роль вертикального усиления арматурой при кладке и работа с первым рядом
Особенности армирования газоблоков
Первыми начали армировать кладку из газобетона финны, которые приступили к созданию жилищ из газобетона, полученного автоклавным методом, значительно раньше, чем в России.
Поэтому Финляндия накопила большой практический опыт эксплуатации, таких домов.
Первоначально они их не армировали и применяли газоблоки для строительства домов до 5 этажей. В течении многолетнего периода эксплуатации была разработана и повсеместно внедрена технология армирования. Сегодня в стране невозможно найти газобетонный дом с трещинами на фасаде.
В настоящее время такие технологические решения стали применяться и в России. Они реализованы на законодательном уровне через ряд градостроительных нормативов, определяющих обязательность армирования кладки для домов из газобетонных блоков.
Месторасположения армопояса и технология процесса обозначаются в проекте. Как правило, основные зоны армирования определяются: на уровне перекрытий, над технологическими проемами для окон и дверей и при высоте стен более 3,0 м.
- Нужно ли армировать стены из газобетонных блоков?
- Правила
- Какие материалы используют?
- Как и чем осуществить армировку кладки?
- Последствия ошибок или отсутствия усиления
- Заключение
Нужно ли армировать стены из газобетонных блоков?
С целью защиты таких стен от возникновения трещин требуется грамотно подобрать плотность стройматериала, его класс прочности и места установки армированных поясов.
Прочность газобетонных стен на изгиб практически равна нулю. Даже незаметного смещения основания на 2 мм/м либо наклона фундамента 5 мм/м будет достаточно, чтобы по стенкам пошли трещины.
Кроме того, трещины на газобетонных стенах возникают в процессе усадки зданий из-за естественного высыхания газобетона и снижения его производственной влажности в размере 20-30% до нормативных 5%.
Нормативный процент усадки для различных типов газобетона при высыхании:
- автоклавный 0.1-0.3 мм/м;
- неавтоклавный — 1.3 мм/м.
Кроме того, трещины в стенке образуются при недостаточной глубине опирания потолочных перекрытий на стенку.
Несущие
Армирование таких стен металлическими или базальтовыми закладными помогает не допустить развитие деструктивных процессов в конструкциях дома.
Металлические компоненты способны оптимально нести растягивающие усилия, тем самым придавая пространственную жесткость стеновой конструкции и защищая от разрыва ее слабые зоны в местах технологических проемов.
Варианты укрепления несущих стен:
- армированием стеновой кладки стальными прутьями;
- монтирование армосеток из разнообразных материалов: сварные, стекловолоконные и композитные;
- формирование вертикального армопояса;
- жесткая фиксация зон примыкания стены и перегородки, с применением изогнутых арматурных деталей.
Перегородки
Технологически армирование перегородок из газобетона такое же, как у несущих стен. Различие наблюдается только в количестве полос армирования и размеров их сечения.
Как правило, применяется стальной прут Д 8 мм, который укладывается в специальные штробы, выполняемые по месту кладочного слоя штроборезом. Штробы зачищаются от пыли, смачиваются водой и заполняют клеящим раствором. После чего укладывают закладную арматуру по схеме и выравнивают плоскость блока. Арматуру на углах специально загибают.
Правила

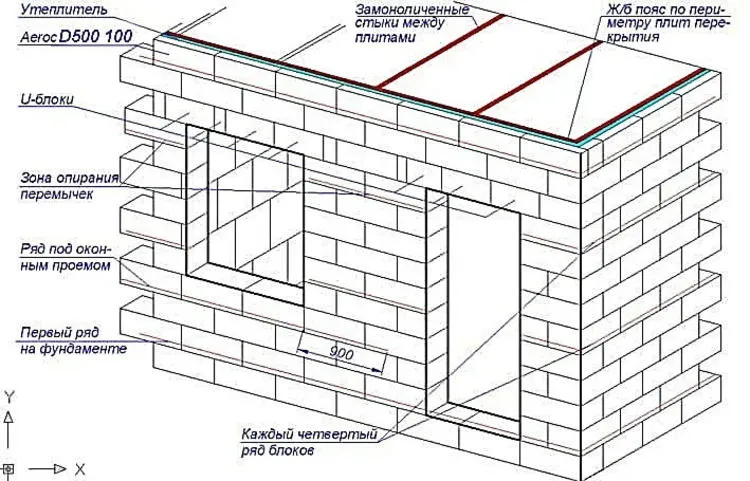

Действующими нормативными документами предписано при строительстве объектов из газобетона выполнять армирование следующих зон:
- газоблоки, укладываемые на цоколь;
- технологические оконные и дверные проемы;
- примыкающие зоны перегородок и перекрытий, а также стропил;
- все четвёртые ряды газоблока, при длине стеновых конструкций более 6 м.
Газоблочные стены, как правило, усиливают:
- армирующими стержнями;
- сеткой;
- перфорированной лентой. Для того чтобы их правильно уложить в стенах, изготавливают 2 штробы 25х25 мм так, чтобы от них до краев было не менее 6 см, а по углам каналы округляют.
Далее штробы:
- чистят от остатков материала и пыли;
- сбрызгивают водой и заполняют клеем;
- далее в них монтируют арматуру;
- сваривают ее на стыках;
- скручивают проволокой либо, выполняют внахлест 20-30 см;
- шпателем выравнивают поверхность после чего возобновляют кладку газоблоков.
Если усиление газобетонных стен производят стеклопластиковым армирующим материалом либо стальной сеткой их фиксируют монтажным клеем не ближе чем 6 см от границы стены, в то же время выступ с внутри поверхности не должен превышать 3 мм. Сетку закрывают слоем клея, на который будет монтироваться другой ряд.
Для того чтобы соединить газоблочные стены на стыках, применяют анкерные закладные Т-образного типа, стальные скобы или полосы, которые укладывают через 3 ряда блоков в горизонтальных швах.
Какие материалы используют?
Классика армирования газобетонных стеновых конструкций — это установка стальных стержней с гладкой или профилированной поверхностью. Российский строительный рынок предлагает новые более эффективные армирующие материалы:

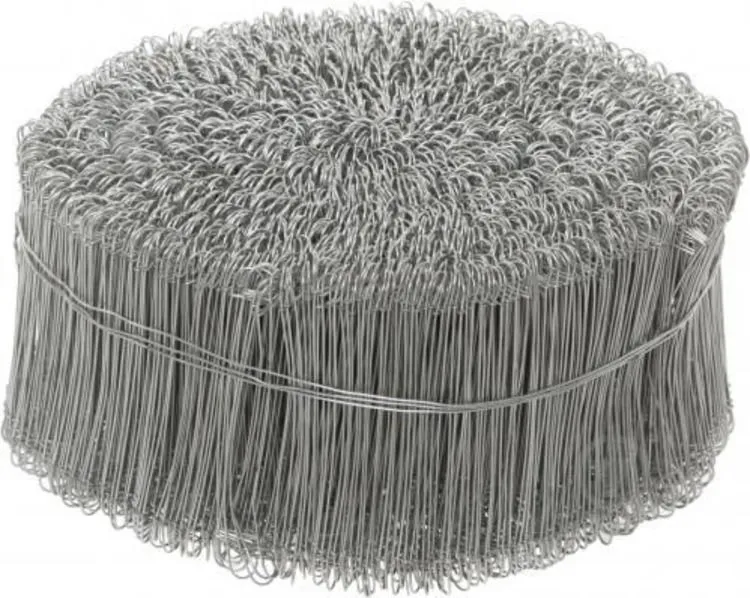

- Вязальная стальная проволока «Казачка», выпускается в виде коротких кусков и технологическими кольцами. Применение такой модификации бережет время на нарезку стержней.

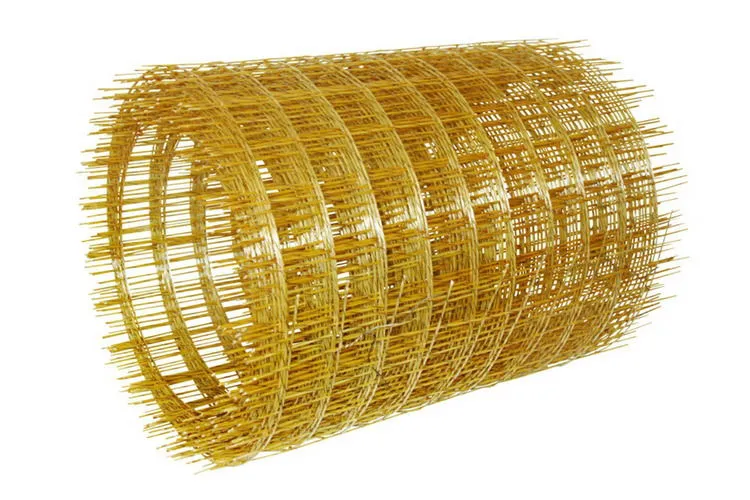

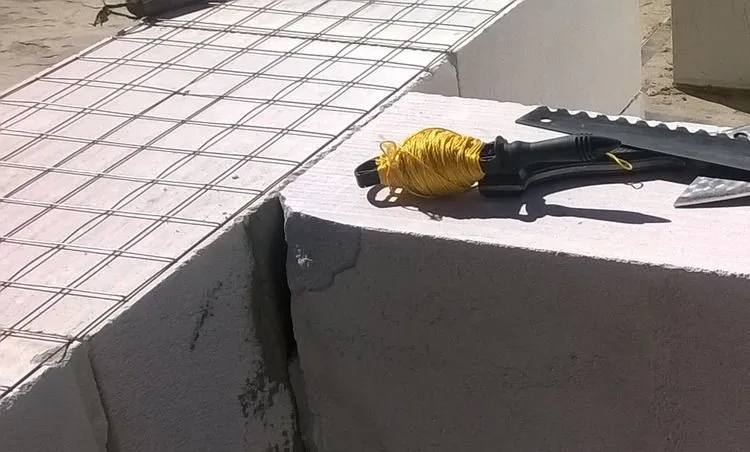

- Композитная сетка относится к инновационному стройматериалу. По структуре она напоминает стальную армосетку, только выпускается на базе стекловолоконных либо базальтовых нитей.При весе в 6 раз меньшим традиционной сетки она превосходит ее, по прочности в два раза. Она экологически безопасная и имеет повышенную стойкость к воздействию агрессивных элементов, не является токопроводной и не имеет магнитных свойств.
Очень важным ее преимуществом является низкая теплопроводность, в связи с чем она не способна создавать «мостики холода». Материал не коррозионно-активным, может успешно эксплуатироваться на протяжении более 100 лет.

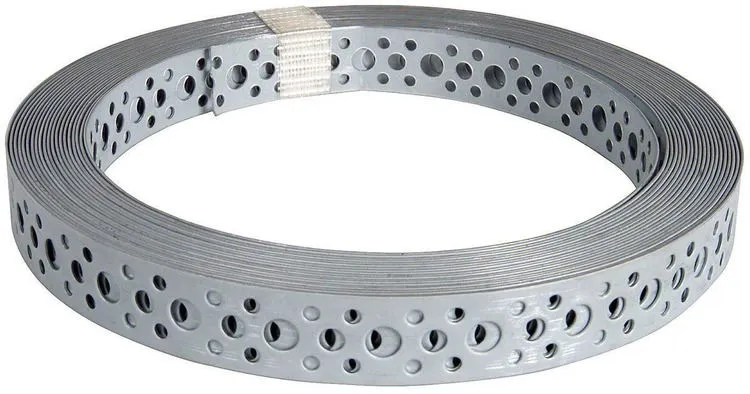

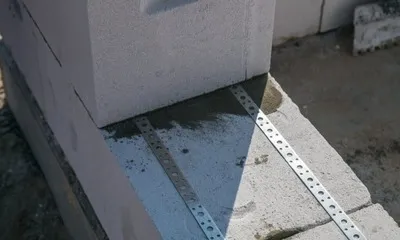

- Стальная перфолента для монтажа выполняется из полосы с выбитыми отверстиями на поверхности.Для газобетонных стен такую полосу применяют с толщиной не менее 1мм и шириной 16 мм. Ее главное преимущество — простота монтажа, поскольку штробить поверхность не надо, фиксация происходит на саморезы. Минус — лента не работает с монтажной пеной, только на клеевом растворе.

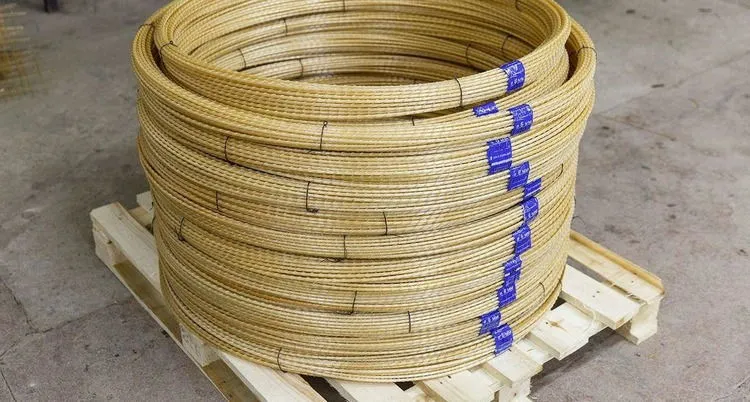

- Стеклопластиковая арматура в виде шнура, обмотанного по спирали нитью из аналогичного материала, чтобы обеспечить надежное сцепление с кладочным раствором.В процессе монтажа стеклопластиковая арматура соединяется между собой особенными гильзами, образуя эффективный армопояс с низкой теплопроводностью, незначительным весом и длительным сроком работы.
Применение такого типа армирующего материала снижает транспортные накладные по доставке материала к строительной площадке. К минусу можно отнести тот факт, что ее не рекомендуют применять в сейсмически активных районах.
Как и чем осуществить армировку кладки?
При выполнении армирования очень важно не увеличивать толщину шва. Для этого арматурные стержни из металла или стекловолокна укладывают в подготовленные канавки или штробы. Их получают специализированным инструментом — штроборезом, ручными или электрическими. Размер борозд должен превышать сечение прутков, для того чтобы они могли полностью помещаться внутри блока.

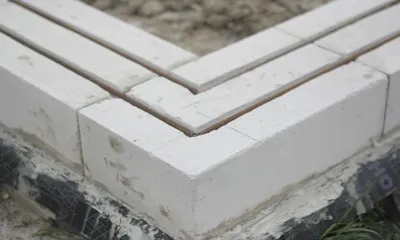

Для армирования первого ряда газоблоков перед выполнением штроб отступают по краям по 60 мм. Выполненные штробы тщательно очищают от крошки и пыли и заливают на 2/3 сечения кладочным клеем, который должен не только надежно зафиксировать арматуру, но защитить сталь от коррозионных процессов.
Соединяют участки арматурных стержней внахлест до 0,3 м. После чего на1-й ряд наносят раствор зубчатым шпателем и приступают к кладке 2-го ряда.
Вертикальный способ
Вертикальное армирование газобетонных стеновых конструкций выполняется в виде вертикальной связи основания дома с вышерасположенным монолитным армопоясом. Арматуру вводят в наружную штробу, треугольного или прямоугольного сечения, или во внутристенные каналы, которые заполняют бетонным раствором. Такое армирование осуществляют по проекту.
Наиболее частые случаи применения вертикального способа армирования стен из газоблоков:
- Для стен, которые могут подвергаться боковым нагрузкам, к примеру, зданий, расположенных на крутых склонах, с мощной ветровой нагрузкой ив сейсмически активных районах. При этом самыми наилучшими характеристиками сейсмостойкости располагают стены, которым выполнено одновременно и горизонтальное, и вертикальное армирование.
- При возведении стен из газобетона с небольшой плотностью и теплопроводностью.
- Для организации компенсации большой сконцентрированной нагрузки на длинных пролетах, к примеру, двутавровой балки.
- Для укрепления кладки угловых сопряжений.
- Для усиления технологических стеновых проемов и малогабаритных простенков.

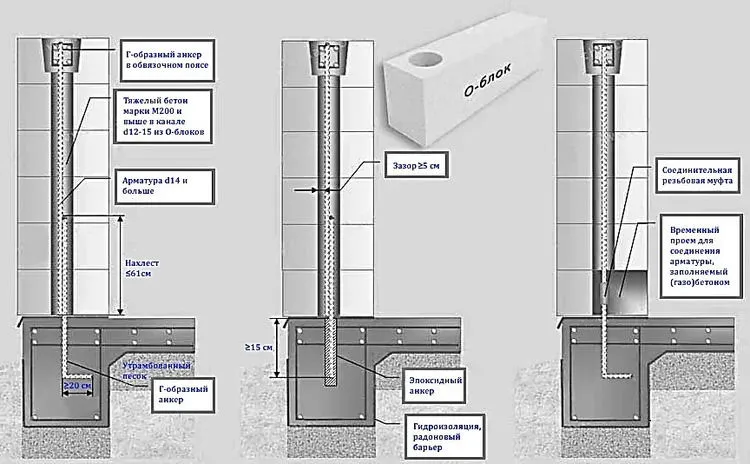

Арматуру при таком варианте усиления, фиксируют в основании дома и верхнем армопоясе стены из газобетона. Как правило, анкера для этого закладывают при заливке фундамента из Г-образных деталей.
Величина их заглубления в фундамент принимается не менее 150 мм, а длина повернутой под 90 градусов части — 200 мм. Нахлест вертикальной арматуры установлен в соотношении 40Д от его диаметра.
Армопояс
С целью усиления конструкции газобетонных стен в местах примыкания перекрытий или кровли устанавливают армопояс. Он может быть монолитный из армированного бетона или кирпичный.

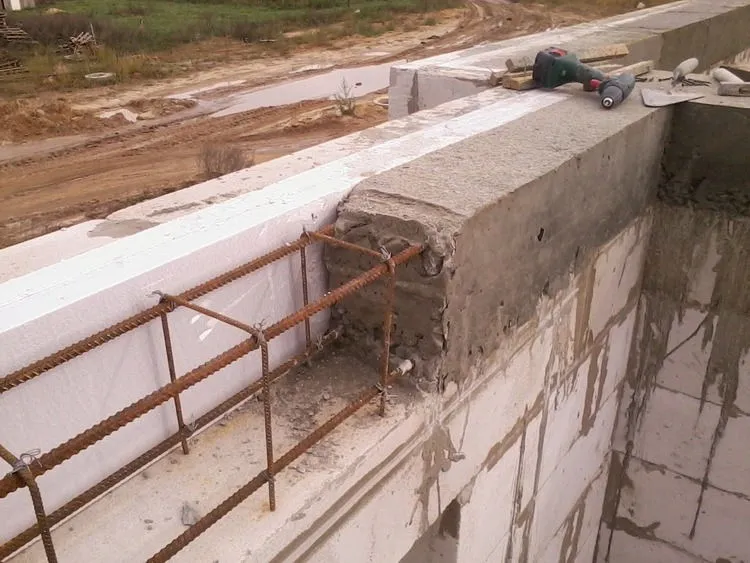

Армопояс изготавливается в форме железобетонной ленты, в опалубке либо U-блоках из стали А3 с Д=12 мм и 2-х рядным размещением арматуры, при этом шаг поперечных элементов допускается до 300 мм, а сечение стержней 10 мм.
Каркас размещают в опалубке и заполняют бетонным раствором М300. Для создания теплозащиты по наружной стене устанавливают теплоизоляционный материал толщиной не менее 50 мм.
Кирпичный армопояс не требует установки опалубки, а стержни или сетка укладываются непосредственно на кирпич, при этом толщина сетки должна быть свыше 5 мм. В основном, кирпичный армопояс производят высотой от 4-х до 7-ми рядов.
Армирование производится в каждом горизонтальном ряду железной сеткой 40х40, и 50х50 м. Кладка осуществляется аналогично обычным кирпичным стенкам: с тычковой перевязкой каждого 3-го ряда и со смещением кладочных швов в одну треть по длине.
Детально о всех тонкостях армопояса на стены из газоблока читайте в этой статье.
Сеткой
Технология монтажа сетки включает создание компактных углублений в поверхности блоков для ее закрепления. Габариты штробы зависят от размеров ячеек, чем они больше, тем в меньше нужно канавок.
Располагают сетку в изготовленных штробах и закрывают бетонным раствором, выравнивая поверхность блоков. В отдельных вариантах, в случае, когда допускает шовная разметка, штробы прорезают, в том числе и между блоками.
О видах сетки и через сколько рядов ее следует использовать читайте здесь.
Арматурой

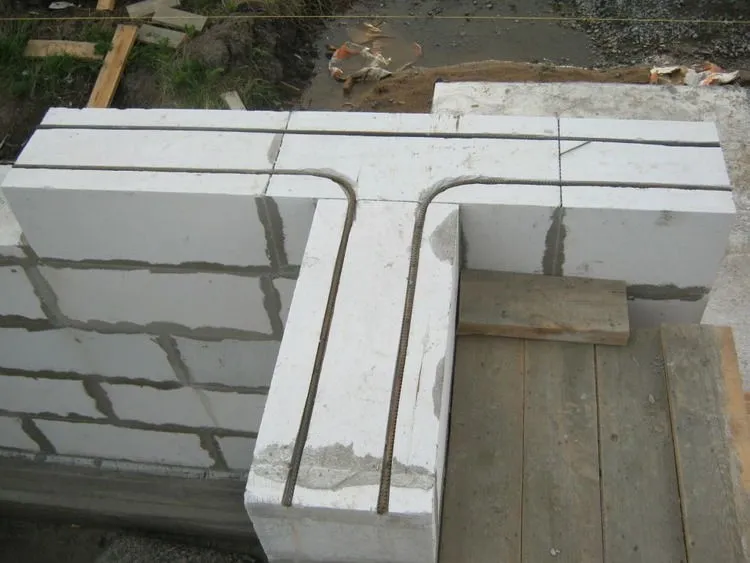

Наиболее распространенные арматурные стальные стержни А3 с Д= 6/10 мм. Их размещают в параллельные штробы глубиной 25 мм. От краёв газоблоков отступают 60 мм. Тем самым будет создан защитный слой металла арматуры от внешних коррозионных процессов.
После укладки арматуру в стеновых углах загибают и соединяют концы внахлест. Штробы заполняют клеем на 2/3 по сечению. Затем в пазы вдавливают арматуру и удаляют излишки клеевого раствора. Последующий ряд блоков укладывают по ровную гладкую площадку.
Последствия ошибок или отсутствия усиления
Нарушение проекта в части выполнения армирования стен приводит к существенным деформациям стен с появлением таких последствий:
- неравномерная усадка фундамента;
- нарушение пространственной жесткости стенового каркаса;
- ослабление кладки в местах технологических проемов;
- недопустимо низкая прочность стен при многоэтажном строительстве.
Заключение
Армирование газобетонных блоков помогает предохранить дом от деструктивных процессов, приводящих к его разрушению.
Упрочняющие компоненты отлично принимают на себя растягивающие усилия, тем самым создают пространственную жесткость домостроения, защищая от разрывов ослабленные участки стен в технологических проемах. Поэтому метод армирования применяется к каждому объекту, стены которого возводятся из газобетонных блоков.
