Батареи отопления на лоджии, вывод тепла на балкон

В этом тексте мы расскажем о наиболее эффективном способе обогрева балкона или лоджии — установке радиатора центрального отопления там. Как это сделать правильно, чтобы избежать недопустимых действий, а также не нарушить условия жизни соседей? Врезка в трубы центрального отопления должна быть сделана не только технически качественно, но и так, чтобы не причинять дискомфорта соседям или даже не вызывать у них желание обратиться к суду.

Содержание:

• Подключение в систему отопления
  • Способы врезки
  • Плюсы и минусы двух видов подключений
• Как осуществить врезку?
  • С использованием сварки
  • С использованием резьбового соединения
• Особенности монтажа отопления на балконе
• Соседи пожаловались – что ожидать?

Подключение в систему отопления

Как это сделать?

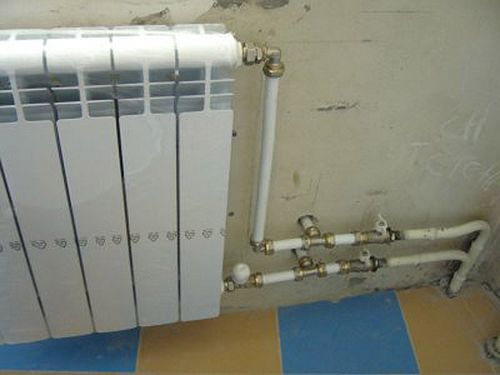

Батарея, вынесенная на балкон

О том, как грамотно обойти запреты на вынос центрального отопления на балкон, узнайте по ссылке http://oknanagoda.com/balkony-lodzhii/yuridicheskie-voprosy/zapret-vynosit-otoplenie-na-balkon.html
Если вы желаете провести отопление на балкон в рамках его присоединения к жилой части квартиры, то о возникающих юридических аспектах можете узнать в статье «Как согласовать объединение балкона с комнатой»
С общими правилами безопасной эксплуатации балконов и лоджий ознакомьтесь здесь

Способы врезки

Есть два способа включения в гидравлическую систему: последовательный и параллельный. Параллельный способ в наиболее простых словах описан на одном из строительно-ремонтных форумов:

«Делаете врезку на входе в ближайший радиатор, и в обратку. И соседям не обязательно говорить. Но если дом кооперативный, то желательно сказать председателю и платить за балкон, как за отапливаемую часть квартиры. Поверьте, из-за пары метров соседям холоднее не станет. Но спускать воду с системы придется»

При последовательном способе врезка осуществляется на выходе из батареи-донора, и после запитывания дополнительной батареи отходящая от нее труба присоединяется к «холодной» части донорской батареи.

Плюсы и минусы двух видов подключений

Подключение параллельно с радиатором парового отопления за стеной

При параллельном подключении увеличивается сечение водотока в вашу квартиру. Ровно на площадь того отверстия, через которое вы подводите воду к дополнительной батарее. Насколько это критично?

Допустим, вы живёте в пятиэтажном доме. Тепловой стояк поднимает горячую воду из подвала сквозь радиаторы пяти квартир до верхнего этажа и другой своей ветвью спускает вниз через пять других радиаторов.

Таким образом, на одном стояке «сидит» 10 батарей, ваша дополнительная будет 11-й. Сечение водотока увеличится на 10%, соответственно упадет давление, зафиксировать столь заметную величину посредством элементарного наблюдения за манометром не составит труда. Если у ваших соседей появятся претензии к вам, то юридических разборок не избежать.

Плюс параллельного подключения — в любой момент его можно отключить. Допустим, посредством вентиля, установленного на отводной трубе. Это бывает необходимо, если ожидаются сильные морозы, и вода в выведенном на балкон контуре замёрзнет.

Тогда параллельный водоток надо перекрыть, воду из ответвления слить, балконом на время морозов пользоваться в режиме неотапливаемого помещения. Это – меньшее из зол.

>Большее – разрыв труб влетит в копеечку.

При последовательном подключении дополнительного теплового контура общее сечение водотока не увеличивается, давление в системе не падает, но это не значит, что температура в квартирах соседей не понизится: вы ведь обогреваете свой балкон, теплоноситель теряет на этом участке свои калории, и какими бы мизерными эти потери ни казались, они могут оказаться той каплей, которая переполнит чашу способности тепловой коммуникации вашего дома нести нагрузки.

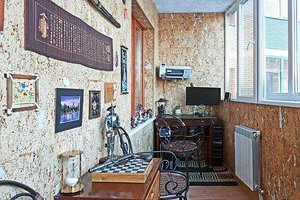

Если фасадная стена сохранена, вешайте батарею на нее!

Отключить последовательное подключение одним поворотом вентиля невозможно: вы перекроете либо целый стояк, либо значительную часть подсоединенного к нему контура (в зависимости от общей конструкции отопительной системы).

Еще один полезный совет: если ваш балкон не объединен с комнатой, то крепите батарею именно на стену с внешней стороны фасадной стены.

Как осуществить врезку?

Используются два варианта: с использованием сварки и резьбовой.

Водяной пол на балконе

Возможно, ознакомившись с первой частью нашей статьи, вы разочаровались в идее выноса центрального отопления на балкон. В таком случае мы можем предложить вам другие варианты обогрева балкона.
Здесь вы можете прочитать о том, как устроить скрытый теплый водяной пол на балконе.
О том как устроить электрообогрев пола на балконе или лоджии, прочитайте в статье «Как самостоятельно установить электрический пол на балконе?»
Сравнение различных вариантов электрического и водяного (парового) обогрева балкона проделано в статье на нашем сайте «Варианты отопления балкона или лоджии: что лучше?»

С использованием сварки

Врезка в трубу при помощи сварки

В случае использования сварки на трубе теплового стояка подготавливается площадка. Как правило, «болгаркой» с наждачным кругом делают лыску (плоский участок), оставляя минимальную толщину стенки трубы.

К этой площадке приваривают патрубок, на который впоследствии и будет монтироваться дополнительный отопительный контур. Аналогичным образом делается и возвратная врезка.

После приварки патрубков выводное и входное отверстия в трубе делаются путем нанесения удара зубилом, вставленного в эти самые патрубки. Разумеется, делать это надо летом, когда вода из стояков слита.

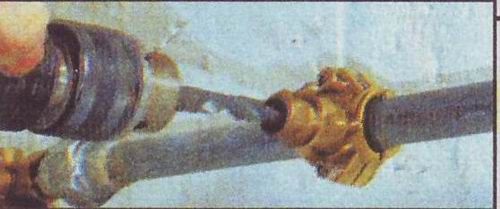

Засверловка отверстия в трубе через патрубок

Но если вы используете патрубки с шаровыми кранами, эту операцию можно проделать, даже если по стоякам протекает вода. Последовательность та же самая, но отверстие в стояке делается не зубилом, а дрелью с закрепленном на ней сверлом через отверстие открытого шарового крана.

Чтобы квартиру не залило горячей водой, после сверления отверстия сверло быстро убирают, шаровой кран перекрывают и начинают монтаж отопительного контура.

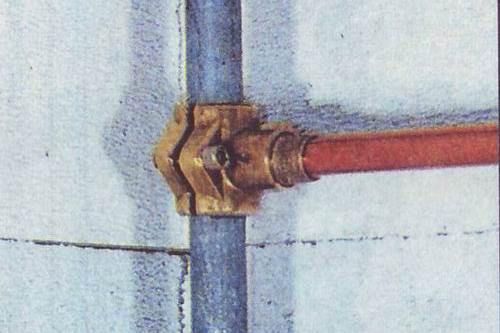

Подсоединение к трубе при помощи втулки-хомутика

При этом не забывайте о защите. Экран предохранит лицо и электросистему дрели от струи горячей воды, которая будет бить из стояка в те несколько мгновений, пока вы выводите сверло из проделанного отверстия и перекрываете кран.

Экран лучше сделать из плексигласа и насадить его на переднюю часть дрели сразу позади вращающейся головки (шпинделя).

Ест варианты, где сварка заменяется установкой охватывающей втулки с патрубком, разного рода хомутиковыми креплениями; но в любом случае в стояке надо либо пробивать, либо высверливать отверстия.

С использованием резьбового соединения

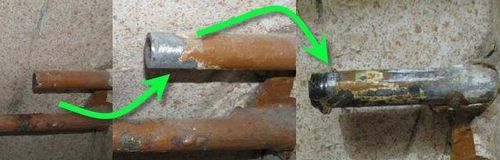

Последовательность операций при нарезке резьбы вблизи стены

Резьбовая врезка теоретически выглядит гораздо проще: выпиливается отрезок стояка, на концах стояка нарезается резьба, на которую накручивается тройник: от него уже и пойдёт балконное ответвление отопительного контура.

Но на практике и резка трубы, и нарезание на нее резьбы вызывает значительные трудности. Делать это приходится вблизи стены, в ограниченном пространстве, с риском вызвать такие колебания стояка, которые могут привести к разрушению уплотнителей и протеканию или поломке кранов, соединений труб у соседей.

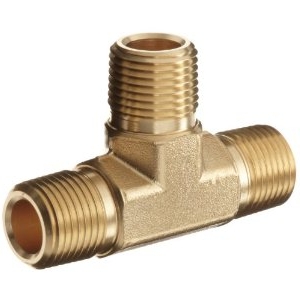

Тройник

Поэтому работа требует усилия трёх-четырех человек: двое держат намертво разводными ключами стояк, еще двое – нарезают резьбу: эта операция сама по себе на трубах такого диаметра требует больших усилий.

Обычно, уходит не менее полутора часов на нарезку 5-6 витков резьбы. Но в современных домах большой высотности, где применяются подкачивающие насосные станции для нагнетания воды на верхние этажи, нужно более основательное соединение, порядка 10 витков резьбы.

В качестве уплотнителя при герметизации следует использовать льняную нитку: лучшего пока не придумали.

Особенности монтажа отопления на балконе

Врезка посредством резьбового соединения

Для соединения отводного патрубка с радиатором предпочтительнее использовать полипропиленовые трубы. Они легки, прочны и служат до 50 лет. Можно также применить гибкие металлические шланги, трубы из металлопластика, пластика, армированного стекловолокном.

Если кратчайшая трасса для прокладки нового теплового контура проходит через стену (например, новая батарея вешается на фасадную стену напротив установленной в комнате старой), то в стене следует сделать перфоратором отверстие на 6-8 мм больше, чем диаметр отводной трубы. После прокладки трубы образовавшийся зазор задуть монтажной пеной.

Полипропиленовая отводная труба

Если используете длинные пластиковые трубы, то прокладывайте их вдоль стен и не забывайте крепить, например, хомутиками, прибитыми дюбелями к стене. Иначе трубы со временем сильно провиснут, нарушится герметизация стыков.

Соединение полипропиленовых труб следует осуществлять посредством фитингов, сваркой. Сваривают при помощи паяльника со специальными насадками. Температура сварки – 240-260 градусов.

Если используете армированные трубы, то не забудьте перед сваркой удалить на глубину 1-2 мм с торца арматуру (прокладку из фольги). Лучше всего это делать специальным инструментом – торцевателем.

Соседи пожаловались – что ожидать?

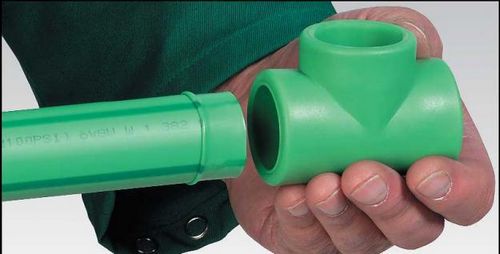

Соединение полипропиленовых труб при помощи фитинга

Приведем цитату с форума «У-Мама»:

«У нас соседи столкнулись. Короче, упало отопление по всему их стояку. Написали жалобу жильцы над ними. Пришли из ЖКХ, сделали замеры до их квартиры и после. Делали при свидетелях. Вышло предписание привести все в надлежащий вид в теч. 2 недель. Потом снова пришли, звонили им. Они не открыли. С милицией ломали дверь, и сантехники обрезали им трубы и поставили все, как было. Зрелище было отвратительное, и ор в подъезде дай боже стоял. Но у тех, кто был выше, вообще батареи еле теплые были. Еще им штраф впулили и счет за все переделки. Соседка пожалела, что не переделала сама, похерили много. Говорит, сама бы сделала бы все аккуратней. Просто не думала, что дверь ломать будут и что это так серьезно».

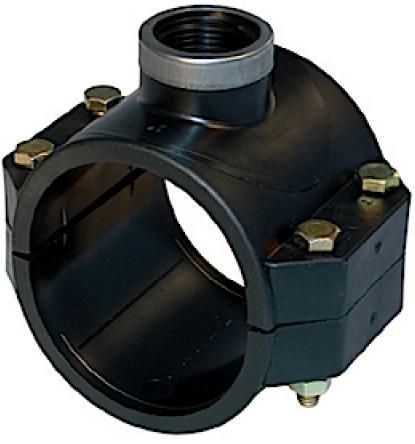

Втулка-хомутик для подключения к трубам отопительной системы

От себя добавим, что размер штрафа в таких случаях, как правило, до 2500 руб. Возможно, заставят заплатить за «краденное тепло» — вы ведь нигде не регистрировали дополнительную обогреваемую площадь, и не платили за её отопление. А если захотите зарегистрировать и платить, то вряд ли вам это удастся. В смысле, зарегистрировать. Даже если очень хочется платить.

2014-07-04 Алексей Борисов
