Как сделать окосячку своими руками — основные виды и чертежи

Одним из характерных свойств деревянных конструкций является их склонность к усадке, регулярному изменению геометрии здания в зависимости от сезонных факторов (температуры, влажности).

01 14

1 18

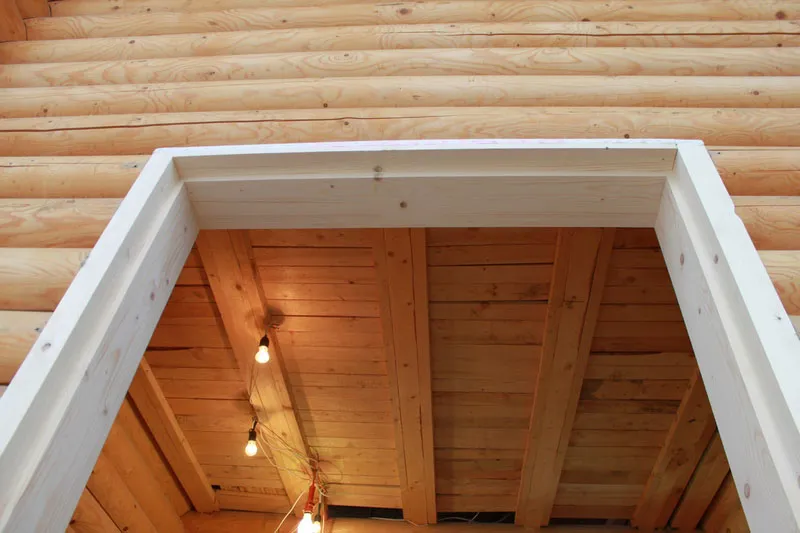

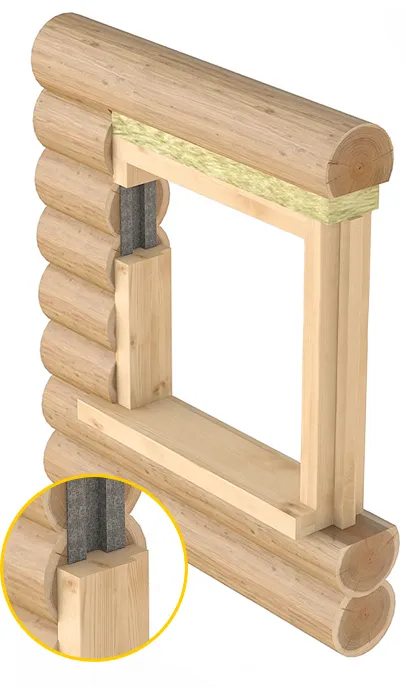

Обсада в деревянном доме устраняет подобные проблемы; она не связана с основной конструкцией, а удерживается в ней лишь силой трения. Ее нередко называют по-другому – окосячка. Представляет собой короб, устанавливаемый в проемах. Его назначение – исключить разрушение оконных рам, косяков дверей, некорректную работу створок.

3 17

Общая информация

4 15

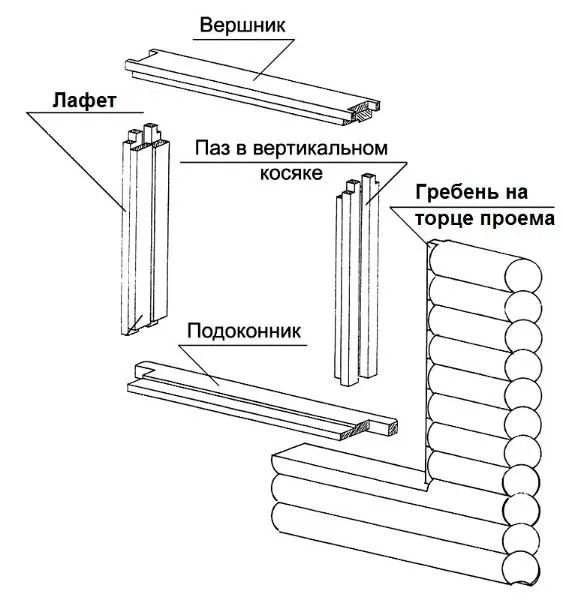

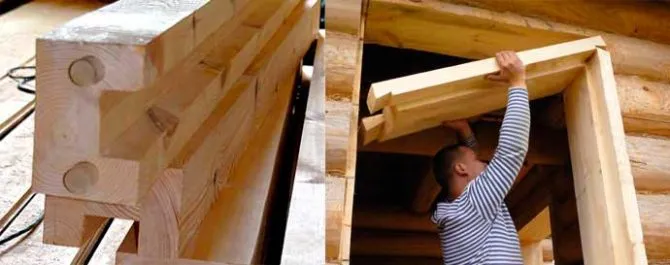

Конструкция окосячки

Независимо от методики изготовления, основными частями рамы являются.

5 10

Разновидности обсады

Из массива

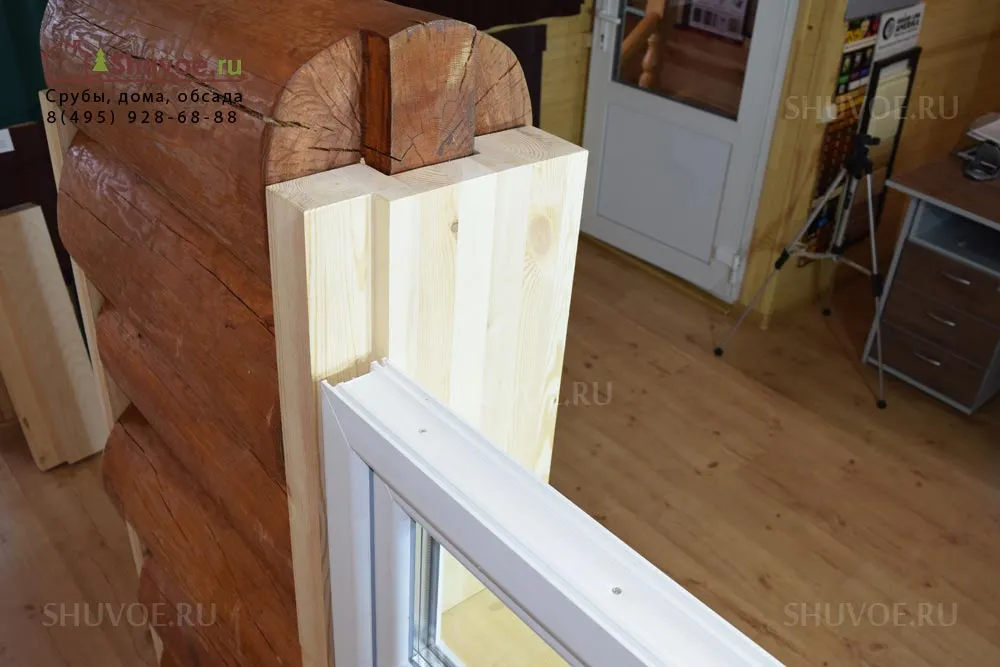

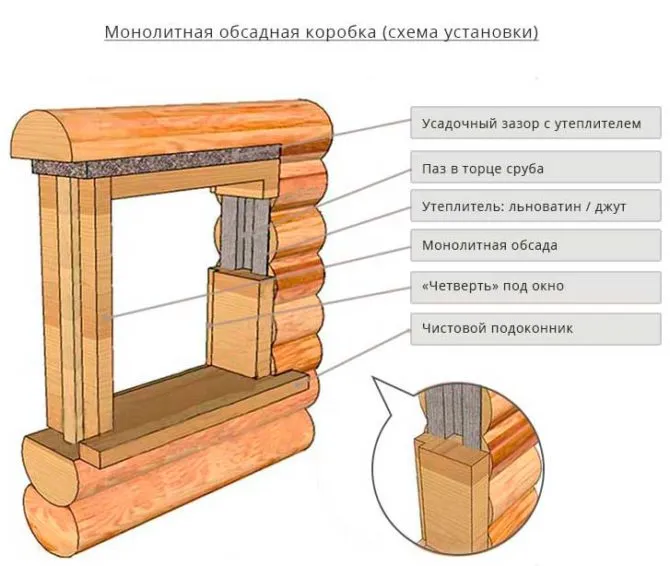

Окосячка, изготовленная из цельной древесины, отличается повышенной прочностью, сохраняет текстуру материала. В зависимости от специфики монтажа, различают две ее модификации: «в колоду» имеет паз в виде буквы «П», «в шип» – с сечением в форме «Т». Несмотря на преимущества данных видов обсады, их существенный минус – в сложности изготовления. Чтобы окосячка в деревянном доме эффективно выполняла свою функцию, необходима точная подгонка всех выемок и гребней по размерам. К тому же для выборки материала, вытачивания выступов понадобится специальный инструмент (например, фреза, циркулярка, цепная пила); с помощью обычного бытового добиться требуемого результата довольно сложно.

6 10

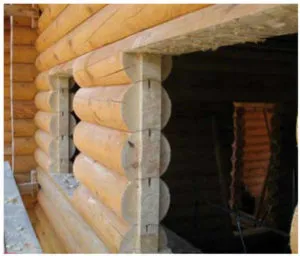

Примечание. Есть еще один вид обсады «в шип» – с откосом. Разница в том, что окосячка получается не составная, из отдельных элементов, а цельная. То есть это готовый короб с выступами; он монтируется в проеме в собранном виде. Как правило, для установки дверей. Но его изготовление под силу лишь профессионалу, так как требуется высокая точность подгонки.

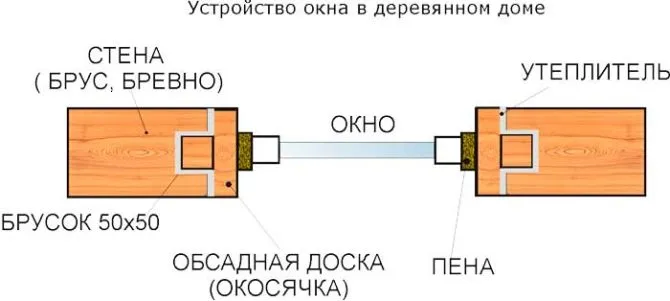

«Закладной брусок»

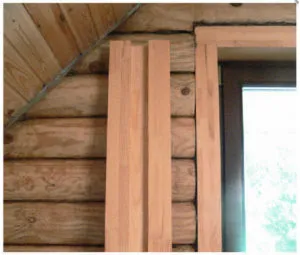

Наиболее практикуемый вариант, простой и удобный для самостоятельной сборки. Особенность установки окосячки такого типа в том, что можно использовать обрезки пиломатериалов. Нужно лишь подобрать бруски приемлемого сечения, отшлифовать их и вырезать в проеме стены (по боковым сторонам и снизу) соответствующие пазы. Эти составные части каркаса закладываются внутрь выемок и служат опорой для чистовой доски.

8 5

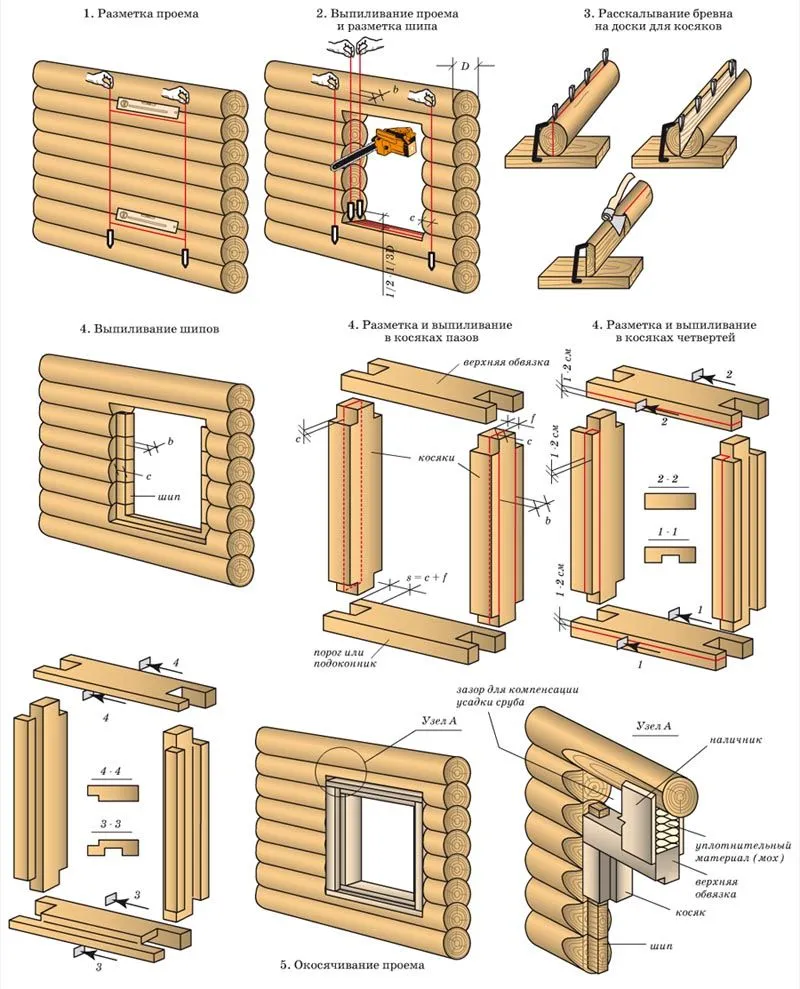

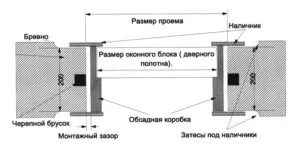

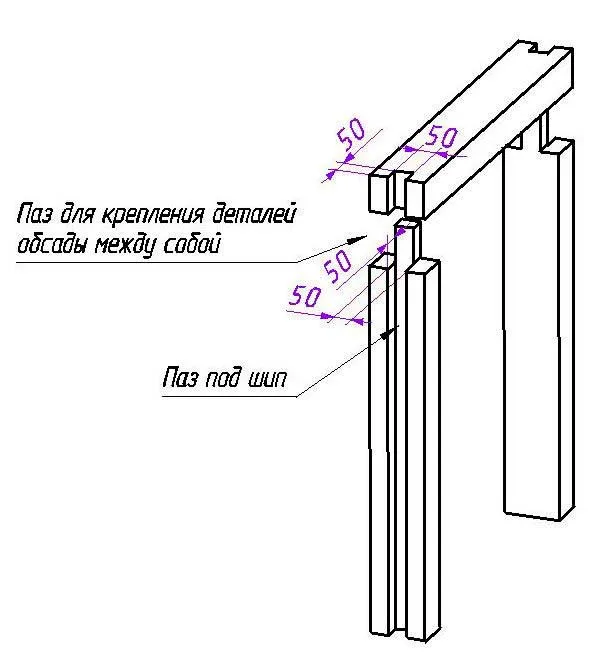

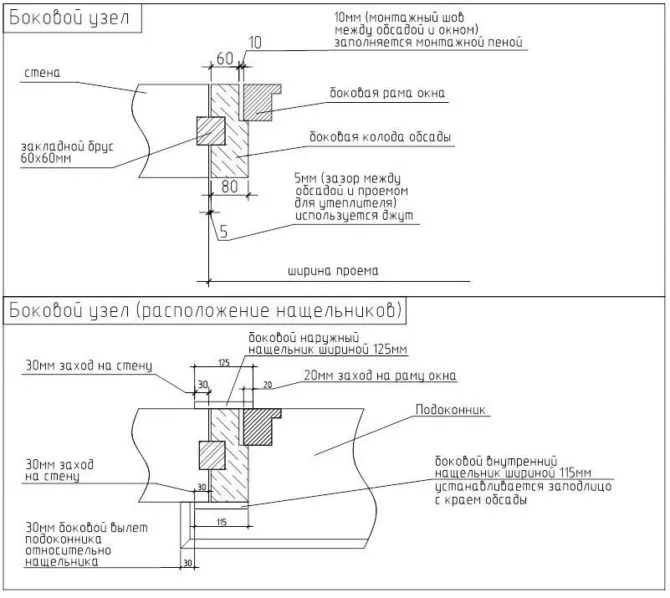

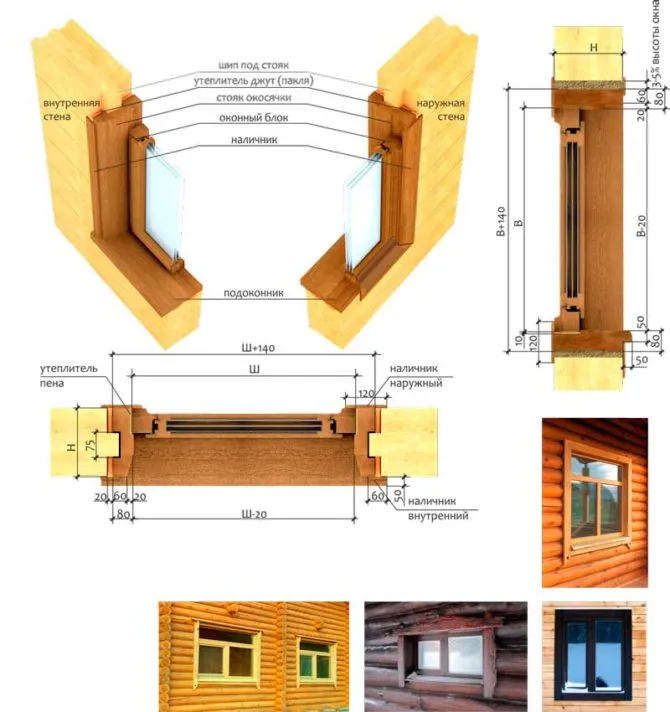

На рисунках – типовые чертежи, дающие общее понимание конструктивных особенностей окосячки. Ее точные размеры определяются на основании параметров конкретного проема.

Рекомендация. Обсада для оконного блока делается с выборкой или без нее. Первый вариант – для деревянных домов, если не предполагается дополнительная отделка. Второй подходит для старых построек, внешний вид которых требует обновления (снаружи, изнутри).

9 5

Изготовление обсады

Для окон

С деревянной рамой:

4 25

Для окон ПВХ

Специалисты не советуют устанавливать такие блоки в деревянных домах, но если решение принято, то нужно знать некоторые нюансы монтажа обсады.

Для дверей

12

Иные технологии обустройства дверной обсады сложны в реализации. Учитывая важность данного элемента для дома, работу целесообразнее доверить профессионалу.

Практические советы

Прежде чем приступать к изготовлению окосячки, нужно учесть ряд факторов:

1 28

В принципе, самостоятельно устроить простую окосячку в доме из древесины несложно. Но ее вид выбирается в зависимости от особенностей оконного, дверного проема и устанавливаемого в нем блока. Если нет уверенности в качественном результате, обсаду лучше заказать (примерная цена 1 п.м. от 1 350 до 2 600 рублей со стоимостью материала) или пригласить мастера.

Источник

Обзор особенностей установки дверной обсады в деревянных домах

Okosyachka dvernogo proyoma

Один из наиболее актуальных вопросов, возникающих в ходе строительства или ремонта деревянного дома, звучит так: «Нужна ли окосячка дверных проемов в деревянном доме?».

Вопрос этот далеко не праздный, поскольку затраты времени и средств на окосячку окон и дверей весьма существенны и, как это ни странно, часто не предусмотрены в первоначальном проекте дома.

На наш взгляд, ответ на него очевиден: однозначно нужна, и главное доказательство этого – возраст данной технологии. В течение сотен на Руси строили деревянные дома без фрезеров, ленточных бензопил и электродрелей, затрачивая в разы больше времени на выполнение каждой операции. И, тем не менее, двери и окна в деревянном доме всегда устанавливались в обсадную раму.

Рассмотрим, какие причины определяют необходимость установки оконной и дверной обсады, и какие их конструкции существуют.

Усадка и сезонные изменения размеров сруба

В свою очередь, влажность древесины, изменяется не только со временем (из-за естественного усыхания), но и в зависимости от климатических условий.

Для нового сруба суммарные изменения его геометрических размеров могут достигать 100 – 150 мм в ходе первоначальной усадки и до 7-10 мм в течение остального периода эксплуатации (из-за сезонных влажностных колебаний).

Чтобы колебания размеров не передавались на те элементы конструкции дома, размеры которых должны быть неизменны, их устанавливают в специальные обсадные коробки, называемые также «обсадой» или «окосячкой».

P obraznaya obsada dlya dveri

П-образная обсада для двери

Соединение обсадной коробки с остальной конструкцией дома всегда скользящее. То есть, брёвна в срубе смещаются, а размеры рамы остаются постоянными.

Основой для споров на тему «нужна ли окосячка дверного проёма в деревянном доме?» является предположение, что при использовании современных методов стабилизации древесины (специальные режимы сушки, пропитки маслом и др.) сезонные колебания размеров в деревянном доме пренебрежимо малы и в старом доме можно ставить двери и окна без окосячки.

В какой-то степени эти суждения верны. Деревянный дом, построенный из профилированного или клееного бруса, прошедшего специальную сушку в заводских условиях и обработанный водоотталкивающими средствами, действительно, в первые 5-10 лет будет сохранять стабильные размеры.

Но сохранить ли он эту способность через 12-15-20 лет? Вряд ли, поскольку полностью предотвращать появление трещин, микропор и возрастных деформаций в древесине пока ещё не научились.

Пропитки и защитные покрытия также обладают определённым сроком «годности» и даже в инструкции по их применению пишется, что необходимо обновление покрытия (каждые 3-5 лет). Но на практике это требование редко выполняется, особенно в тех случаях, когда бревенчатый сруб обшит снаружи вагонкой.

Резюмируя вышесказанное, подведём итог: установку дверей в деревянном доме без обсады можно выполнять только во временных строениях, да и то, лишь при определённых условиях, но дом для себя и своей семьи должен быть надёжным и построен с установкой обсады.

Виды окосячки для дверей

Рассмотрим, какие бывают виды обсады для дверей в деревянном доме с точки зрения трудозатрат и стоимости, поскольку именно в таком ракурсе рассматривают данный вопрос большинство строителей, столкнувшихся с необходимостью изготовления окосячки.

Закладной брус

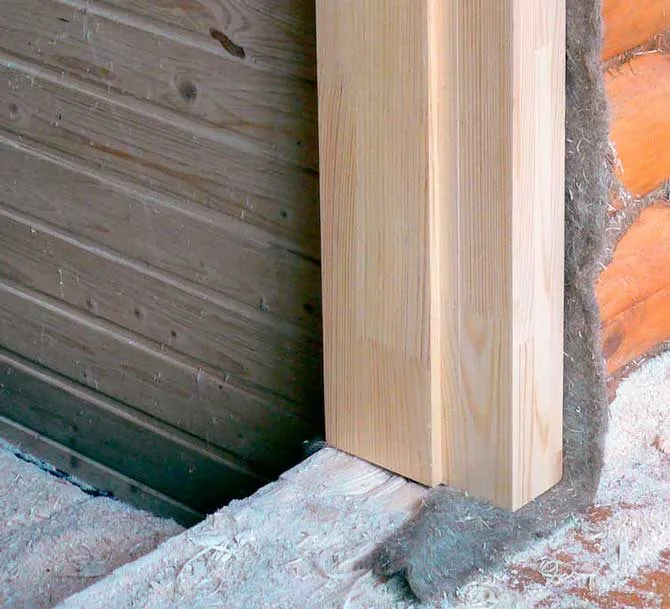

Самым быстрым и дешёвым способом подготовки монтажного места для деревянных или металлических дверей является окосячка в закладной брус.

В этом случае силовая рама изготавливается из обычного бруса прямоугольного сечения и закладывается в пазы, пробитые в торцах проёмов.

Закладка бруса в паз производится на мягкий волоконный уплотнитель (джутовая лента или льноватин). Никакого дополнительного крепления не требуется – рама должна свободно смещаться в пазах.

Особенно удобна данная технология в брусовом доме, где брёвна могут поставляться с уже готовыми пазами в торцах.

Но поскольку дверная коробка должна устанавливаться только в пределах обсадной рамы – а её толщина всего 50-70 мм – то данная схема редко используется для монтажа наружных дверей. Оптимальная область применения обсады в закладной брус – окосячка межкомнатных дверей.

Окосячка в монолитный шип

На практике, для установки деревянных и металлических дверей применяют Т-образную обсаду в монолитный шип. Отличие от предыдущего варианта заключает в том, что торец проёма закрыт сплошной доской, жёстко соединённой с шипом.

Shema T obraznoj obsady dlya dveriОбщая конструкция рамы Т-образной обсады состоит из тех же элементов: два вертикальных косяка, верхняя перекладина («вершник») и нижняя перекладина («нижник»). Все эти элементы соединятся без жёсткой фиксации, но с созданием упора в вертикальном и горизонтальном направлениях.

В идеале, вся вертикальная стойка Т-образной обсады изготавливается из цельного бруса. Но чтобы снизить её стоимость допускается применение клееных элементов конструкции.

Обратите внимание на распространённую ошибку при сборке окосячки в шип: для уменьшения её стоимости шип и раму изготавливают из разных досок, после чего соединяют саморезами. Так делать нельзя, поскольку подобное соединение не обеспечивает должной теплозащиты, что через непродолжительно время выразится в сквозняках и промерзании.

Если всё же решено использовать сборную конструкцию вертикальных стоек, то шип со стороны рамы лучше тоже посадить в паз и приклеить, хотя это тоже не универсальное решение, поскольку для такой конструкции нужен специальный клей и особые условия для его полимеризации.

Обсада в колоду

SHip pod P obraznuyu obsadu

Шип под П-образную обсаду

Наиболее дорогой и, в то же время, самый надёжный способ оборудовать силовую раму при установке дверей – это использовать чистовую обсаду в колоду («П-образная обсада»).

В данном варианте тоже применяется соединение вида шип-паз, но на шип обтачивается торец сруба, а в вертикальных косяках прорезается паз.

При этом вертикальные и горизонтальные перекладины обсадного переплёта выполнены таким образом, что после установки рамы необходимость в отделочных операциях отсутствует. Под установку дверной коробки с наружной стороны рамы выбирается четверть.

Некоторые общие особенности обсады для окон и дверей

Shema krepleniya dvernogo polotna k obsade

Способ крепления дверного полотна к обсаде

Возросшая популярность деревянных домов привела к тому, что за их постройку стали браться строительные бригады, не обладающие практическим опытом в данном направлении архитектуры.

Следствием этого стали три основные ошибки, допускаемые при монтаже элементов обсады для оконных проемов и дверей:

В целом, при проектировании деревянного дома всегда следует учитывать, что обсадная коробка является важным силовым элементом всей конструкции дома, а её изготовление и монтаж выполняются без гвоздей и саморезов.

Также рекомендуем учитывать, что любое соединение деревянных элементов встык без уплотнителя (то есть, плоскость к плоскости) при изготовлении обсады недопустимо. Из-за усыхания древесины такие соединения уже через год-два становятся основными проводниками холода.

Из чего делают обсаду для дверей?

Для изготовления окосячки в брусовом доме или бревенчатом срубе используются доски высших сортов (класс «А» или «Экстра»).

Кроме этого, настоятельно рекомендуется каждый элемент обсадной рамы перед монтажом покрыть антисептическим составом.

Нужна ли окосячка для арочных сводов?

Безусловно, нужна, и это самый сложный и наиболее дорогой вариант обсадной рамы. Такие двери часто устанавливают в банях и деревянных домах, стилизованных под старину.

Обсада для них изготавливается по тем же принципам, что и для прямоугольных проёмов: с возможностью смещения в вертикальном направлении и с зазором для компенсации усадки между вершником и срубом.

Конструкция вертикальных стоек и нижней перекладины в ней такая же, как и в обычной окосячке, но вершник изготавливается из нескольких секций, выполняющих одновременно силовую и декоративную роль.

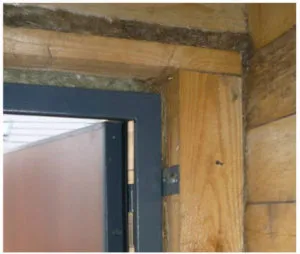

В отличие от окон и деревянных дверей, металлическая дверь всегда имеет жёсткую дверную коробку, которую можно использовать как силовой каркас обсадной рамы.

Если каркас двери выполнить по усиленной схеме, то верхнюю перекладину обсады можно не ставить. Однако выгода от такого решения сомнительна, поскольку всё равно верхнюю часть рамы надо декорировать так же, как и боковые стойки.

Второй важный момент, отличающий установку металлической двери в деревянном доме от аналогичного процесса в каменном здании – это схема фиксации двери в дверном косяке.

We cannot display this gallery

В кирпичном или бетонном доме анкерные болты или дюбеля вбивают в стену на максимальную глубину. В деревянном доме так делать нельзя, а предельная глубина погружения болта или самореза не должна превышать толщину обсадной рамы.

Также следует учитывать, что саморезы большого диаметра, устанавливаемые без предварительной подготовки отверстий, могут расколоть деревянную стойку обсады.

Компания «Мастер Срубов» принимает заказы на подготовку деревянных домов к установке дверей любого типа. Для уточнения сроков, цен и других условий сотрудничества обращайтесь по телефонам или e-mail, опубликованным в разделе «Контакты».

head image

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

Источник

Что такое обсада и зачем она нужна — самое полное руководство

Обсадная коробка по своей сути – это защитный элемент в конструкции оконного или дверного проема, который обеспечивает сохранность геометрии окон/дверей. Обсада или окосячка в деревянном доме – этакий буфер между тяжелой «живой» стеной и хрупким стеклом. Правильная обсада прослужит столько же лет, что и сам дом.

Необходимость в обсаде проемов обусловлена самой природой деревянного дома. Объясним подробнее – подавляющее большинство срубов/брусовых домов строят из древесины естественной влажности (то есть бревна перед строительством никто специально не сушит). Эта древесина начинает постепенно высыхать, при этом уменьшаясь в размерах. Соответственно стены «садятся» по высоте.

Процесс усадки дома длится годами. Но даже через 3-5 лет никто не возьмется гарантировать, что проемы не поведет в будущем. Поэтому с давних времен окна и двери в деревянных домах устанавливались с обсадными коробами – их тогда называли колодами.

maksimov 18

Картина Василия Максимова «Внутренний вид избы», 1869 год — дверь в обсаде из бревна.

Современная обсада – технологичная вещь, отлично приспособленная для установки пластиковых и алюминиевых окон, тяжелых балконных блоков, металлических входных дверей. Рассмотрим подробнее, какие виды обсады сейчас популярны, способы ее изготовления, схему установки в проемах.

Виды обсады

Классическая обсадная колодка выглядит с торца как буква «П». Сейчас такая форма обсады тоже остается самой популярной. В брусовых домах с нетолстыми стенами стала популярной обсада буквой «Т». Отдельно стоит выделить обсаду в закладной (черепной) брусок. Это 3 основных вида обсадных коробок.

Для каждого из этих видов также разработаны разные геометрии профилей – с выборкой четверти или без нее, с косиной, под старину. По способам обработки и назначению также выделяют черновую и чистовую обсады, еврообсаду, силовую, арочную, из лафета, под старину, из фанеры. Есть даже комбинированные варианты, когда внешний слой изделия изготавливается из ценных пород древесины.

Рассмотрим подробно каждый вид обсады.

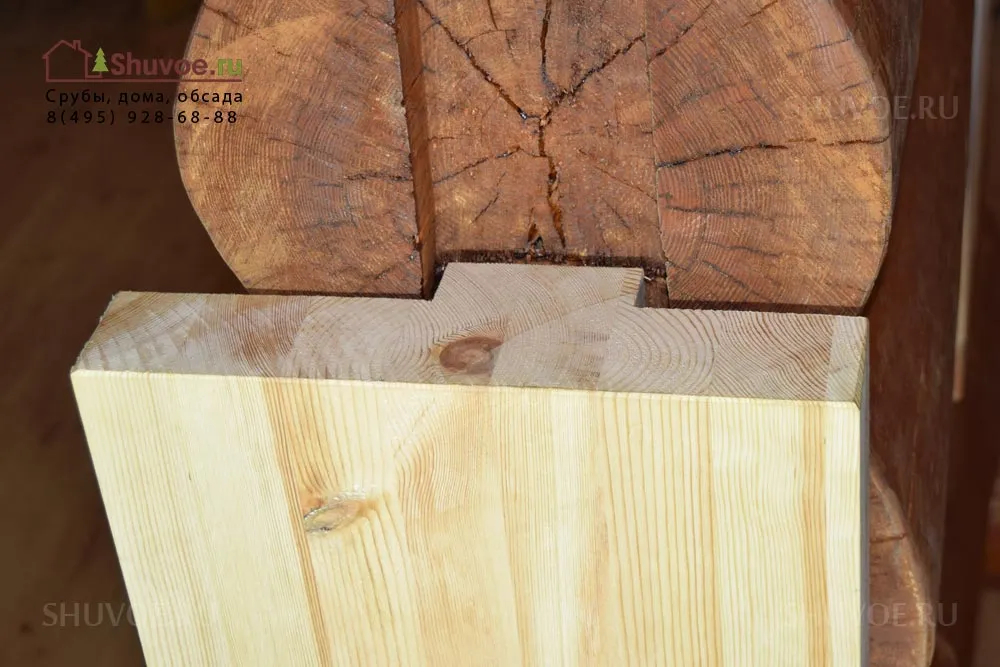

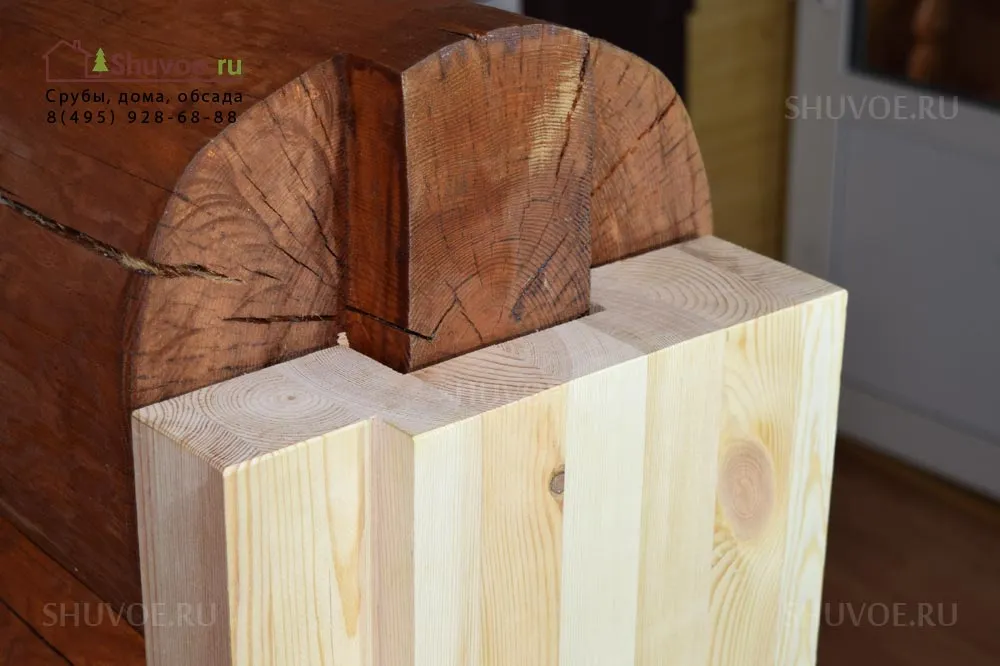

Обсада буквой «П»

obsada info 2

Проверенная веками форма обсадной коробки. Крепкая, надежная. Устанавливается чаще всего в рубленых срубах и домах из оцилиндрованного бревна. Обычно с внешней стороны обсады выбирается четверть под установку оконной или дверной рамы.

Требует формирования шипа в стене.

Обсада буквой «Т»

obsada info 1

Т-обсада появилась на рынке относительно недавно, когда на рынок вышел профилированный брус с зарезанными чашами. В торцах проемов таких домокомплектов с завода уже выбирался паз.

Применяется Т-вид в основном в брусовых домах с толщиной стен 100-150 мм, срубах из оцилиндрованного бревна небольшого диаметра. Требует выборки паза в стене. В качественной Т-окосячке шип вклеен в тело, что многократно увеличивает жесткость изделия. Еще лучше, когда шип с основной являются единым целым.

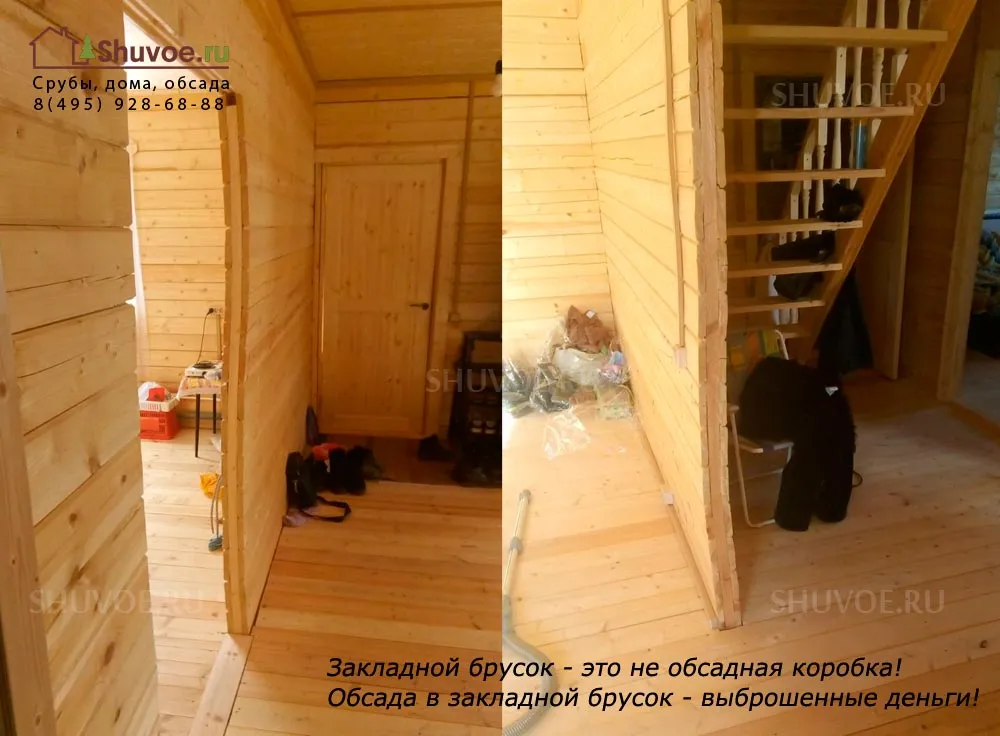

Обсада в закладной (черепной) брусок

obsada info zaklad

Неполноценная обсадная коробка Т-типа. Закладной брусок обычно применяют на этапе рубки или сборки сруба, чтобы не перекосило проемы. После завершения строительства к этому брусу саморезами прикрепляется широкая доска, к которой и крепится рама (оконная, дверная).

Если использовать обычный пиломатериал с рынка (не камерной сушки), то большая вероятность попасть в будущем на переделку. Причины: брусок зажимается и искривляется при усадке сруба, что приводит к его заклиниваю в пазе и останавливает усадку. Доску ведет при высыхании — как следствие перекашивает раму. Брусок прижимается к доске только в местах крепления саморезами — он изгибается относительно них, обсада начинает продуваться.

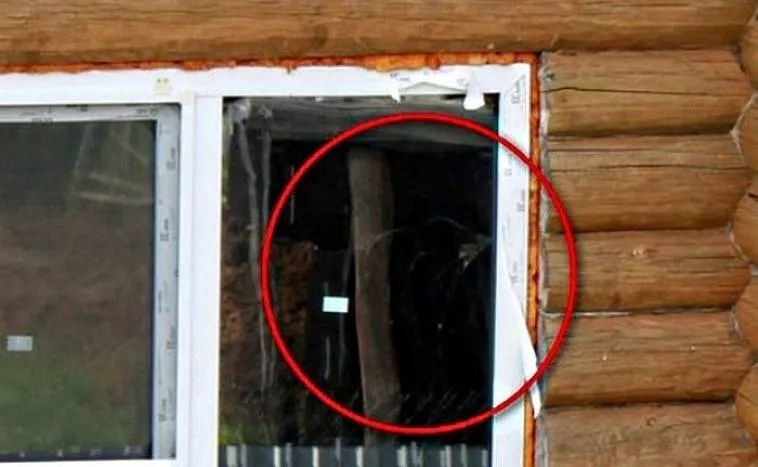

Из практики нашей компании — в год наши бригады переделывают до 80 чужих объектов, где окна и двери устанавливали в закладной брусок. На фото — реальный случай.

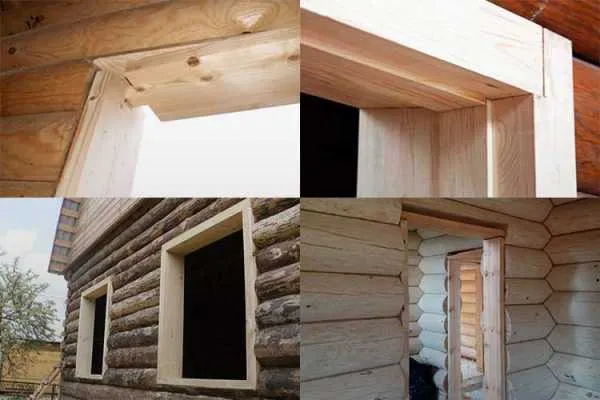

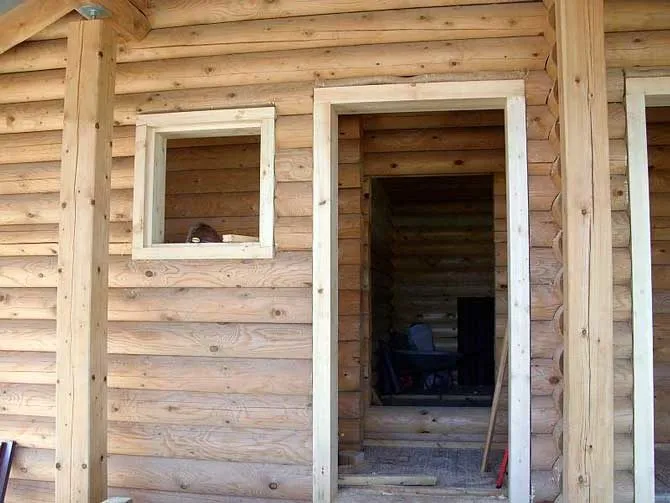

Черновая обсада (под отделку)

obs1

Недорогой вариант окосячки для срубов и брусовых домов, где планируется дальнейшая отделка. Все части обсады могут быть изготовлены из массива или клеевым способом, шлифовка изделий не производится. Форма профиля Т или П, четверть не выбирается. Пластиковые окна ставятся на установочный профиль, подоконник пластиковый, откосы, как правило, тоже из ПВХ. Внутри и снаружи проем отделывается наличниками.

Окно устанавливается на плоскость (без выборки паза).

Чистовая из массива

obs2

Должна изготавливаться только из качественной и сухой древесины. Чаще всего из обычной сосны после принудильной сушки, карельской сосны, кедра, лиственницы, сухарника КЕЛО. Форма профиля П-типа, с выбором четверти или без нее. Отлично смотрится в срубах ручной рубки, домах из толстых бревен, лафета.

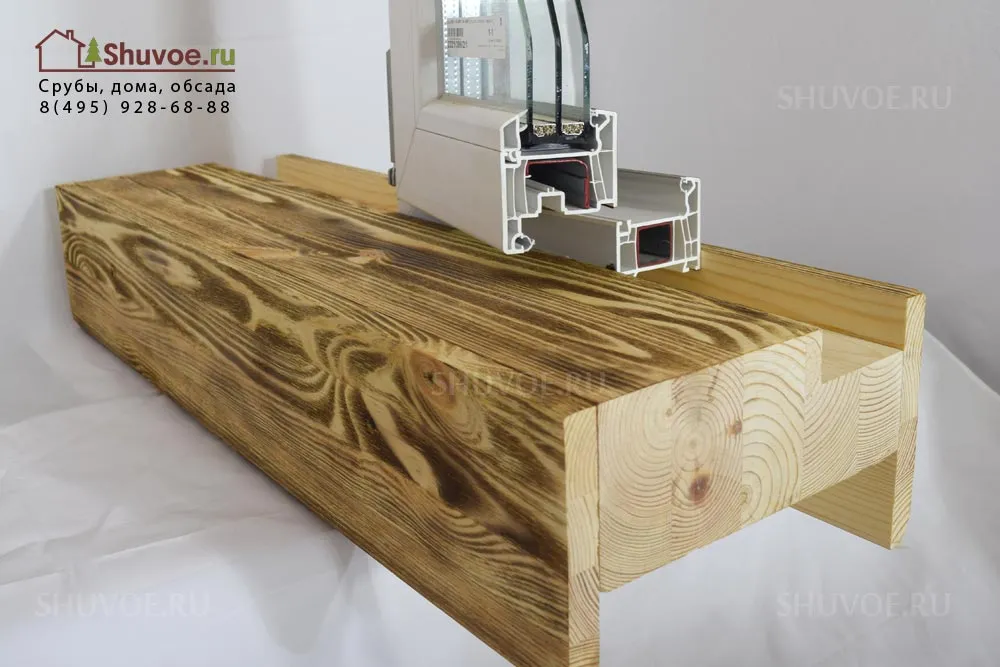

Еврообсада (чистовая клеевая)

obsada info 4

Популярный вариант чистовой обсадной коробки (не требующей отделки откосов). Изготавливается наборноклеевым способом из сухих брусков — склеиваются в пласть (с сучками) или в микрошип (без сучков). Профиль еврообсады может быть П и Т типа, прямой или с расширением внутрь проема, с четвертью или без нее.

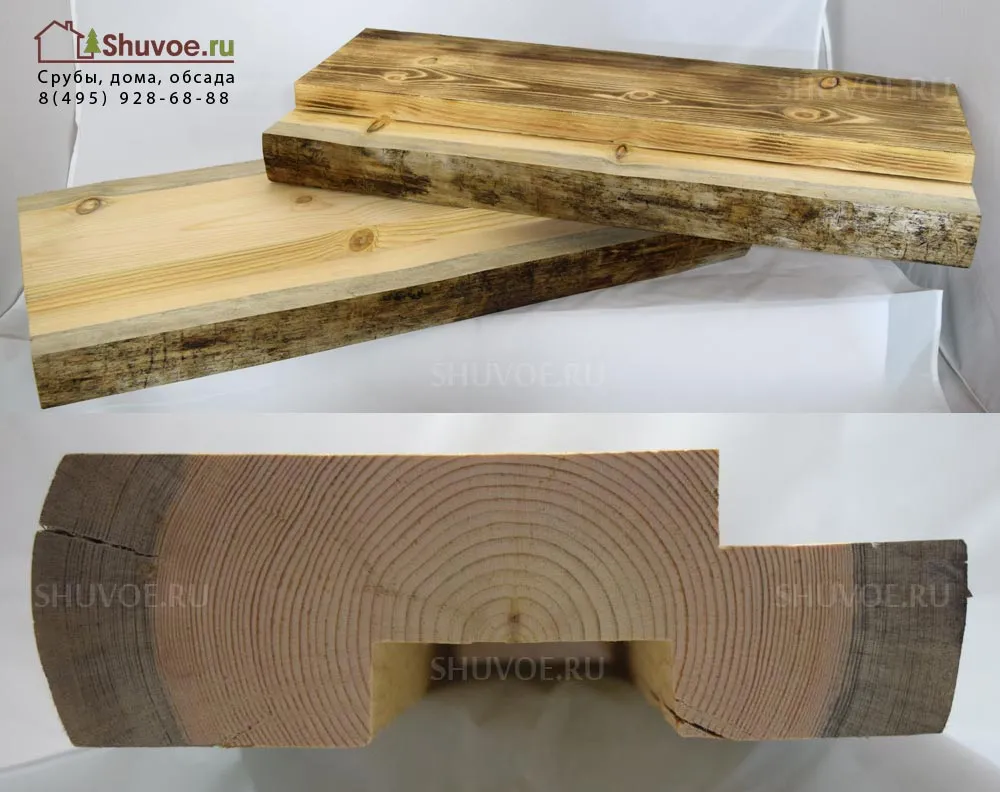

Обсада из лафета под старину

obsada info 5

Обсадная коробка из лафета КЕЛО — для статусных домов и бань, охотничьих домиков. Не требует установки наличников — шов между обсадой и стеной конопатится и закрывается декоративным канатом. Видимая часть обсады искусно состарена (обжиг, браширование). Профиль обсады П-типа, варианты с выборкой четверти или без нее, с расширением проемов внутрь дома.

Обсада под старину (с наличниками)

obs 15

Классическая еврообсада обжигается и состаривается методом браширования (при обработке удаляются мягкие волокна верхнего слоя, поверхность становится шероховатой, но полированной). Возможен профиль Т и П типа, выборка четверти, расширение проема. Деревянные наличники выполняются в таком же стиле.

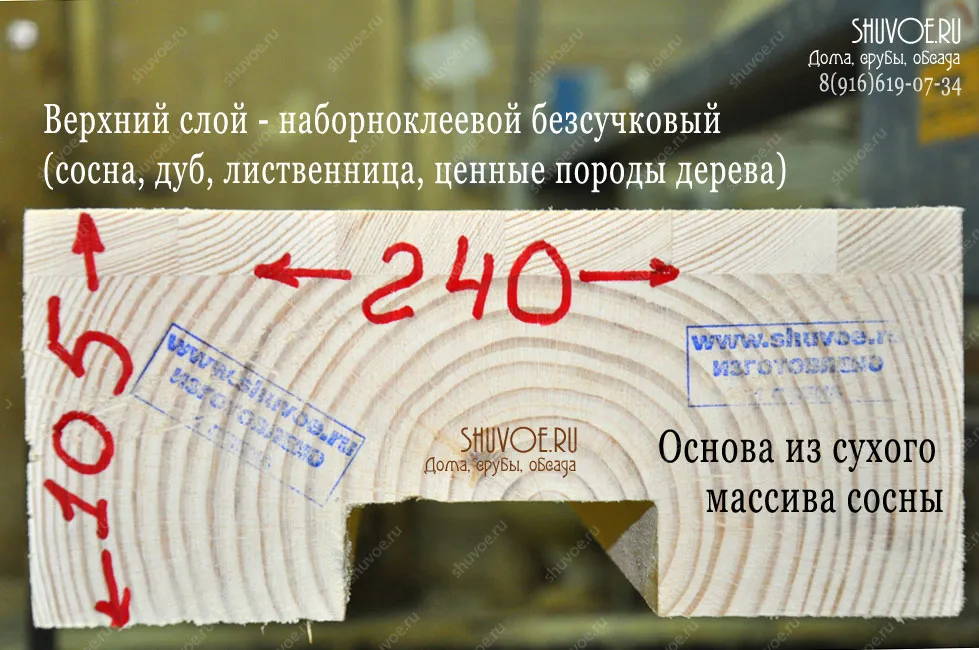

Комбинированная обсада

obs5

Основа изделия изготавливается из массива сосны, а верхний слой из наборноклеевой плиты, которая может быть выполнена из сосны, дуба, бука, ценных пород древесины. Комбинированная обсада удачно сочетает приятную цену и эстетический внешний вид. Профиль такой обсады может быть П и Т типа.

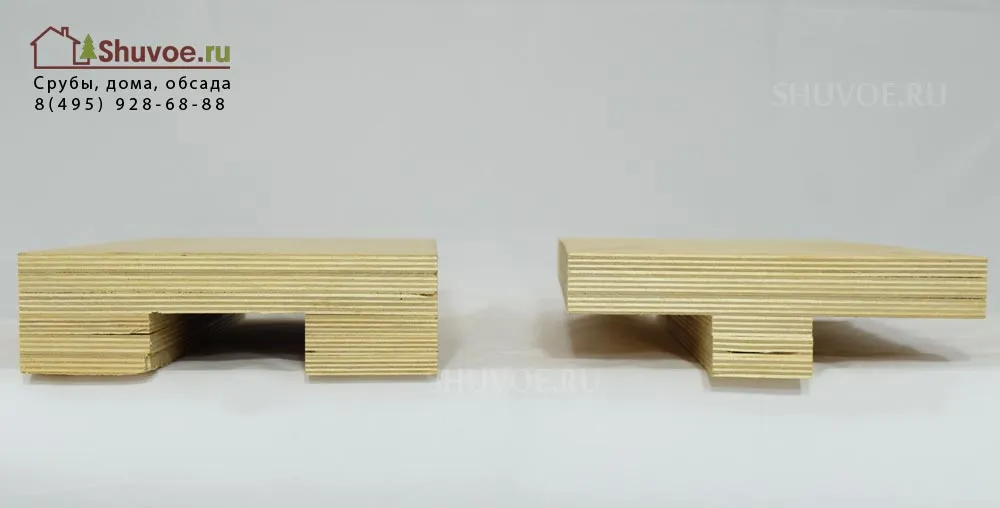

Обсада из фанеры

obsada info 6

Технология изготовления обсадной коробки из фанеры также же, как у LVL бруса. Листы фанеры склеиваются надежно. Шип в Т-профиле может дополнительно фиксироваться саморезами.

Обсада из фанеры вполне может быть использована в качестве черновой (под отделку).

Источник

Окосячка окон в деревянном доме

Окна Проф >> Всё про окна >> Окосячка окон в деревянном доме: что это такое обсада, виды, сборка обсадной коробки

Установка окон деревянного дома происходит по-другому чем в каменном. Виной тому свойства материалов стен. Дерево имеет уникальную структуру, которая не похожа ни на кирпич, ни на бетон в любом его исполнении. Даже если стены построены из сухого бруса, они будут и дальше усыхать, уменьшаясь в размерах. Чтобы компенсировать усадку, нужна окосячка окон в деревянном доме.

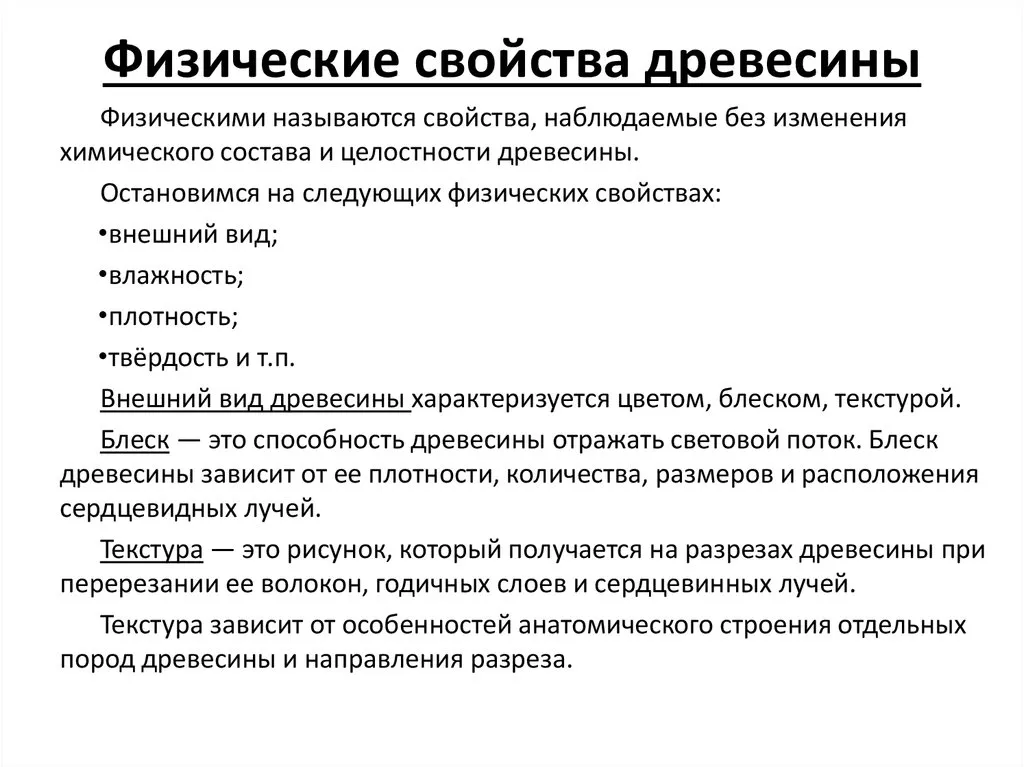

Особенности древесины как строительного материала

Древесина имеет неоднородную структуру. Это проявляется, если рассматривать любой пиломатериал относительно продольного и поперечного направления.

Бревно, брус или доска (независимо от вида распиловки) состоит из огромного количества продольных каналов (трахеид и трахей). В древесине естественной влажности вода присутствует в двух состояниях: свободном и связанном. Свободная вода содержится в каналах, связанная — в стенках каналов (в микрофибрилах).

unnamed 3 1

Когда древесина проходит естественную сушку, высыхает в основном свободная вода. И в условно сухой древесине, может содержаться до 30% связанной воды от оставшейся общей массы всего материала. Даже когда заканчивается активная стадия усадки, дерево продолжает усыхать за счет связанной воды. Это приводит к изменению поперечных размеров, а относительно конструкции дома — к уменьшению общей высоты стен и высоты проемов.

slide 7

Из-за этих особенностей монтаж окон и дверей проводят в разное время от момента завершения возведения стен и крыши:

Примечание. Естественная влажность бревна или бруса — это условное понятие без четких характеристик. Ее величина зависит от времени года и региона, где рубили лес, продолжительности транспортировки и складского хранения, в течении которого материал так или иначе высыхал. Поэтому длительность усадки может быть разной

Что это такое обсада

Обсада — это деревянная коробка из сухой древесины, в которую вставляют оконную раму. Назначение — нивелировать воздействие усадки стен, а она продолжается даже в относительно «старом» доме. Это возможно за счет того, что продольные размеры материалов из древесины практически не меняются при колебаниях влажности. Поэтому черновая коробка не будет сжимать окно, как это могло быть, если бы его вставили в «голый» проем.

o1

А чтобы не сдавливало саму обсаду, её соединяют скользящим способом с боковыми стенами, оставляя зазор между вершником и верхним торцом проема.

Внутренний размер обсадной коробки делают по размеру окна (с учетом технологических зазоров под герметизацию пеной), а габарит отличается от размеров проема следующим образом:

Виды окосячки окон

Соединение обсадной коробки с проемом изготавливают по типу «шип-паз». Такой способ обеспечивает:

okosyachka okon 0

Обсада бывает трех видов:

Отличия черновой окосячки оконных проемов от чистовой

Черновая окосячка отличается от чистовой профилем и качеством пиломатериалов. Помимо этого есть отличия и в отделке откосов после установки окна.

У черновой обсады внутренняя часть рамы гладкая. После установки окна и заделки монтажного шва пеной, обязательна чистовая отделка откосов.

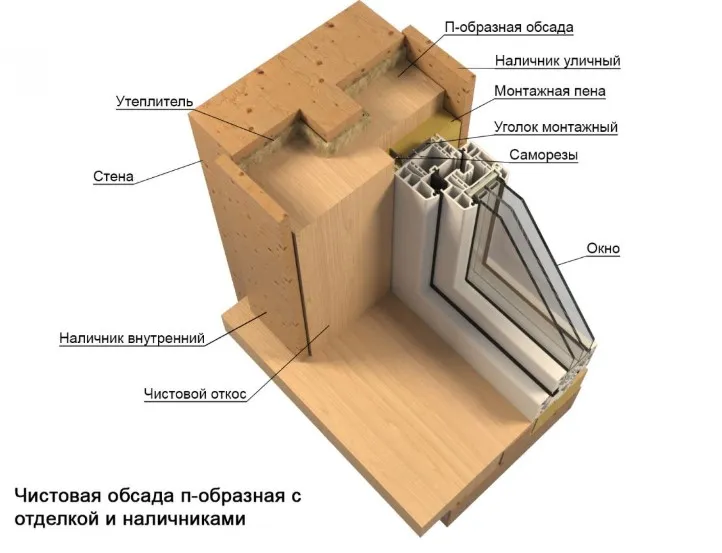

Чистовую обсаду делают с выемкой под оконную раму по периметру короба со стороны улицы. Если сравнивать с кирпичными домами, то это как «четверть» наоборот. На изготовление идет исключительно древесина высокого сорта (А, Экстра, Прима). После установки окна, внутренняя часть проема не нуждается в дополнительной отделке. Это можно видеть на следующем фото:

screenshot 3

Для черновой обсады можно использовать доску толщиной 40 мм с закладным бруском 50х50 мм. Для чистовой обсады, даже когда выбирают вид с закладным бруском, толщина доски не может быть меньше 65 мм (с учетом глубины четверти 25 мм). А если это боковины с Т-образным или П-образным профилем, то общая толщина лафета не может быть меньше 90 мм.

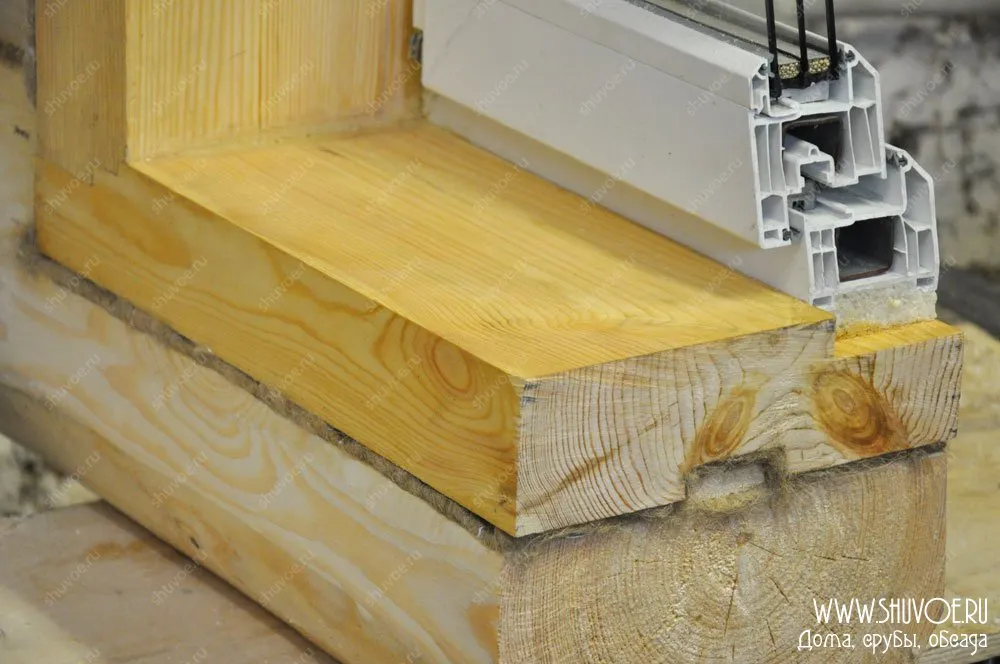

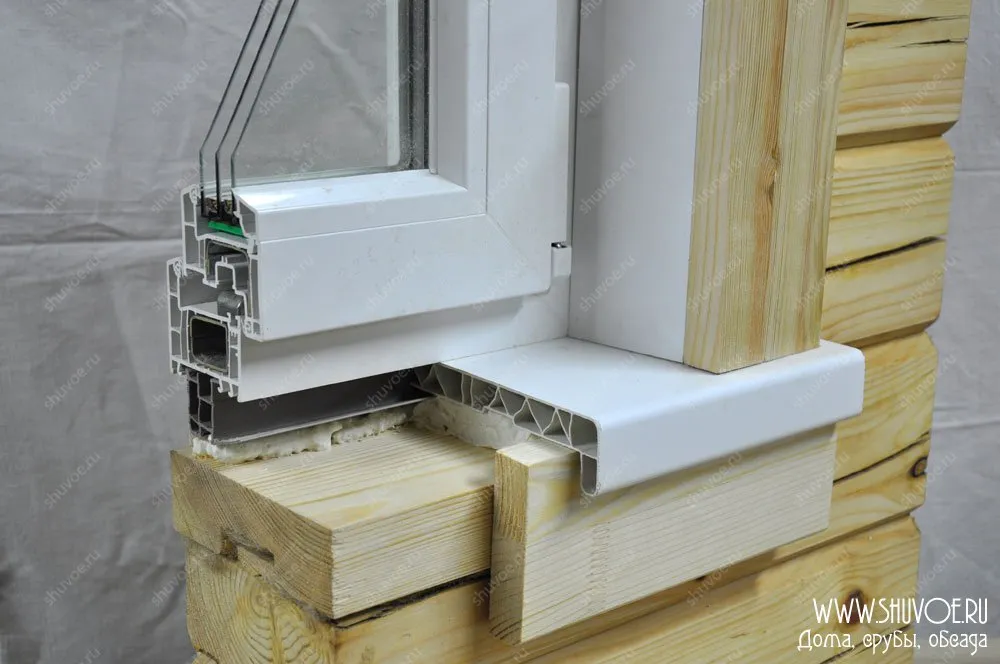

Обсада (окосячка) оконных проемов в деревянном доме для пластиковых окон

Устройство черновой обсады пластиковых и деревянных окон в принципе одинаковое. Единственная разница заключается в подготовке проема под конкретный размер окна, или наоборот — в заказе размеров окна под существующий проем с учетом подставочного профиля. Если пластиковое окно устанавливают в чистовую обсаду, то установочный профиль не нужен.

obsada i okosyachka dlya chego nuzhny gde primenyayutsya i tsena izgotovleniya 7

При заказе окна исходят из того, что высота должна быть меньше проема на 15-19 см (минус еще высота подставочного профиля для черновой обсады). Из них 8 см приходятся на толщину вершника и подоконной доски, 2-4 см — на герметизацию шва пеной, остальные — на компенсацию усадки. Ширину окна заказывают на 10 см меньше проема. Из них 8 см приходится на доску или видимую часть лафета боковин (остальная часть либо надевается шипом на паз, либо пазом на шип проема), а 2 см — на герметизацию шва пеной.

Окосячка своими руками

В качестве примера рассмотрим изготовление своими руками черновой обсады с пазом для пластикового окна.

Подготовка гребня (шипа)

Начинают с изготовления гребня. Обычно его ширину и толщину изготавливают немного меньше 50 мм (а паз в боковинах — больше 50 мм). Последовательность работ выглядит так:

Изготовление боковин, вершника и подоконной доски

Делают чертеж коробки с указанием размеров каждой детали. Для боковин берут брус 100х150 мм. Меньшая сторона сечения — толщина боковины, большая — ширина. Для верхней и нижней детали коробки заготавливают доску 40х150 мм.

Технология изготовления боковин следующая:

Верхнюю и нижнюю часть коробки делают так:

d17f1a0bd96f4ca24a391cbd907e258d

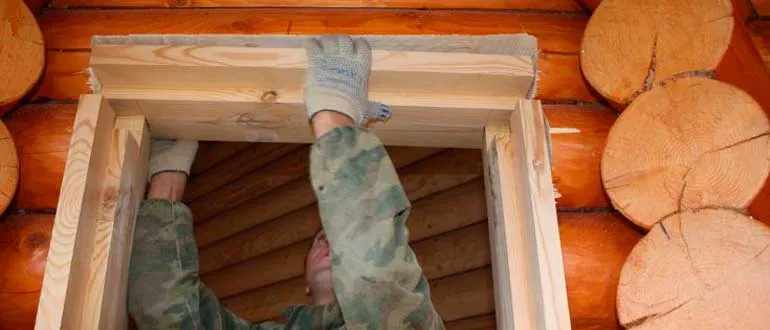

Сборка обсадной коробки

Перед сборкой необходимо обработать антисептиком торцы проема и детали обсады, а также утеплить шов между будущей коробкой и стеной. Для боковин и нижней доски коробки используют межвенцовый ленточный утеплитель из джута или льна — им обкладывают гребень и стелют на подоконный торец проема.

Наглядно это увидеть можно на видео ниже:

Завершающий этап перед монтажом окна и отделкой — утепление усадочного зазора.

Монтаж окна

Установку пластикового окна в черновую обсаду проводят креплением через профиль. Распашные створки снимают с петель, у глухих демонтируют стеклопакет. Расстояния от угла до крепежа равно 10-15 см, а между крепежом — зависит от цвета и ширины профиля рамы согласно инструкции изготовителя.

Установка проходит так:

Окончательную отделку завершают установкой внешнего и внутреннего наличника.

Источник

Что такое посадочный чертеж?


Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
