Монтаж окосячка для пластиковых окон в брусовом доме — чертежи, фото и видео руководство

Качественно выполненные откосы в брусовом доме обеспечивают создание эстетичных и теплых оконных проемов в кратчайшие сроки. Это означает оконные откосы, которые не требуют последующей дополнительной отделки. Если вас интересует более подробно, то «окосячка чертеж» может представиться полезным в контексте получения соответствующей информации.

Чистовая обсада: внешний вид и технические требования

Цель установки окосячки в доме из бруса — получить теплые окна на долгие годы. Чтобы достичь этого, нужна правильная обсадная коробка. Мы проанализировали предложения ведущих производителей, изучили форумы и готовы поделиться с вами выводами, пошаговой инструкций и лайфхаками.

Внешний вид

  • Шлифованное изделие, пропитанное антисептиком. Оно радует глаз и приятное на ощупь.
  • С наружной стороны в коробке выбрана четверть для установки оконной или дверной рамы
  • Все части установленной обсады подогнаны друг к другу с минимальными зазорами.
  • Ширина обсады равна толщине стены. Это позволяет установить наличники сразу после монтажа окон.

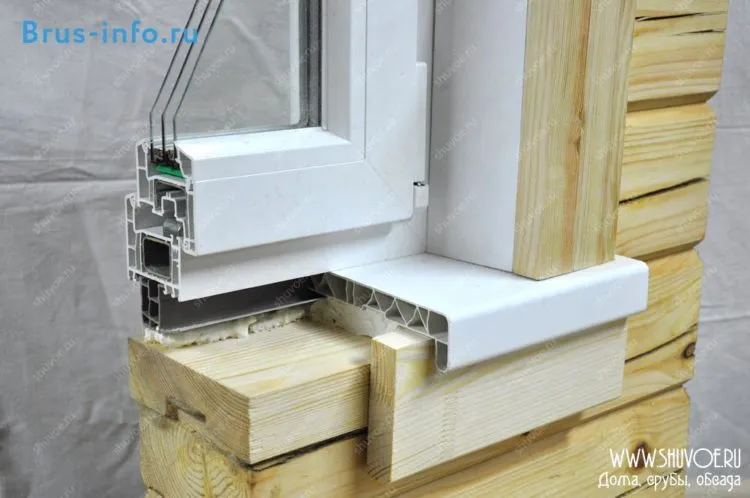

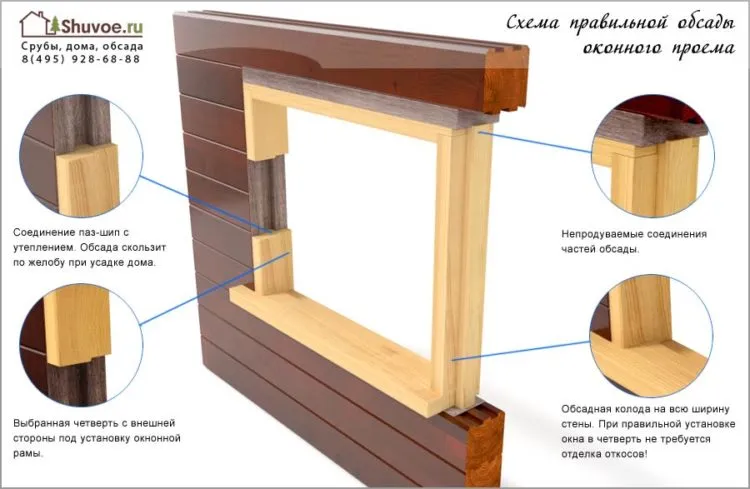

Схема обсады оконного проема в брусовом доме.

Технические характеристики

  • Обсадная коробка свободно двигается в пазах, выбранных в стенах, и не препятствует усадке дома
  • Влажность древесины в пределах 12-14%. Такая влажность остается в заготовках после принудительной сушки.

Чистовая окосячка изготавливается из сосны или ели камерной сушки.

  • Паз в обсаде под установку пластиковых окон или двери выбирается в заводских условиях и соответствует ширине рам будущих окон
  • Места соприкосновения со стеной утеплены экологичным утеплителем.
  • Части окосячки соединены между собой без гвоздей, в самозаклинивающийся замок. Будет хорошо, если замки дополнительно промазаны герметиком.
  • Под нижней доской устроен ветровой замок, также утепленный например джутовым волокном.
  • В 2018 году более надежной считается клееная окосячка, то есть изготовленная из отдельных брусков, склеенных под прессом.

Чистовая окосячка позволяет завершить этап работы с закрытием теплого периметра брусового дома в короткие сроки. По стоимости она может оказаться дороже самих окон.

Черновая обсада

Единственной причиной осознанного выбора черновой обсады в брусовом доме, мой взгляд, может быть желание установить пластиковый подоконник и в тон ему – пластиковые откосы. Можно экономить только на сорте древесины.  Потому что во всех остальных случаях мнимая экономия в итоге оборачиваются бОльшими затратами.

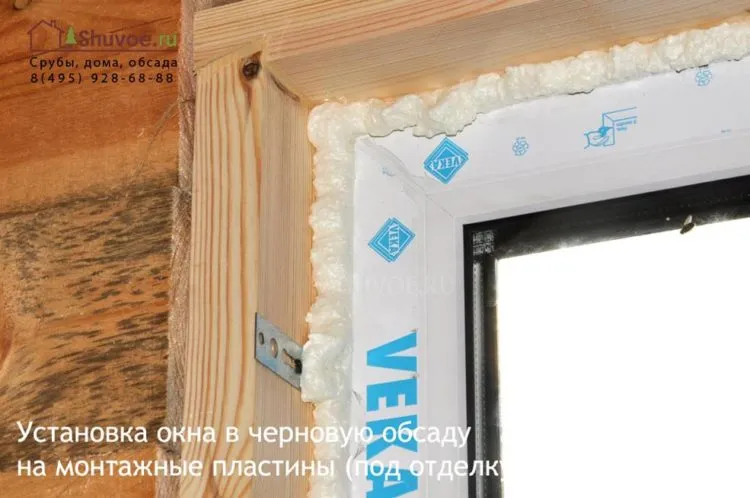

Качественная черновая окосячка должно также изготавливаться из сухой доски. В отличие от чистовой, в ней НЕ выбирается четверть. Окна монтируются на крепежные пластины, как в каменном доме или обычной квартире. Затем эти пластины закрываются доборами, а торец – наличниками.

Хорошо смотрится вариант отделки откосов пластиковыми доборами вместе с пластиковым подоконником.

Черновая обсада из сухой сосны.

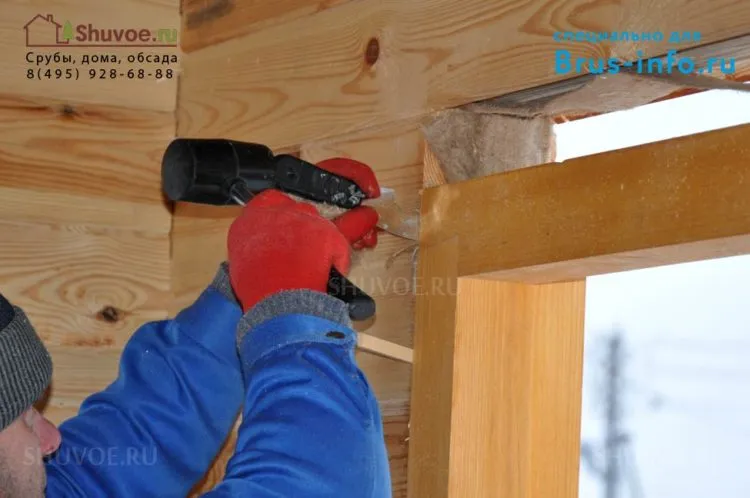

Закладной брусок

К сожалению, по незнанию люди часто соглашаются на некачественную черновую обсаду. Она представляет собой доску с прибитым вдоль нее бруском, который закладывается в паз, выбранный в проеме. Поэтому она и называется «в закладной брусок».

Некачественная обсада

Кроме затрат за отделку откосов вы можете получить скрытые проблемы:

  • поведет доску при высыхании, и она потянет за собой окно
  • привернутый брусок может искривится и образуется щель на улицу
  • саморезы крепежных пластин могут пройти обсаду насквозь и зафиксировать ее к стене дома, тем самым нарушив саму идею обсадной колоды

Пиломатериал для закладной обсады покупают на рынке. Размеры досок лимитированы по ширине. А значит они могут выпирать из стены или быть уже нее. В таком случает вы попадете и на доборы к наличникам.

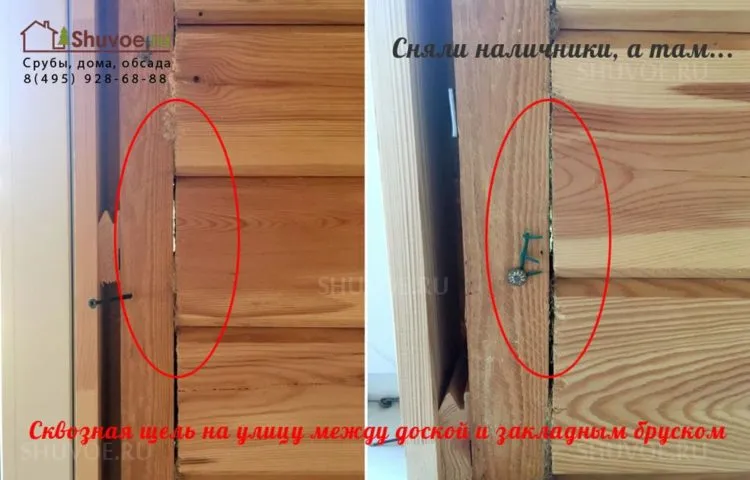

Обсада в закладной брусок через 1 год после эксплуатации. Брусок отошел, утеплителя было мало или не было совсем. Образовалась щель из дома на улицу, сидеть возле окна было невозможно — холодно!

С переделкой некачественной черновой обсады неоднократно сталкивались специалисты компании Шувое.ру – почитайте эту статью https://shuvoe.ru/blog/obsada-v-zakladnoj-brusok.html

Не поняли что написано? Хотите больше информации?

Задайте вопрос в комментариях и получите ответ от специалиста ООО Шувое.ру — компании, которая занимается обсадой и отделкой срубов больше 25 лет. Уже есть +50 ответов.Перейти к комментариям

Подходящие форматы и размеры

Окосячка проемов необходима в домах из обычного, строганного и профилированного бруса. Очень рекомендуется в домах из сухого и клееного бруса. Основная причина ее установки – явление усадки, то есть уменьшения объемов древесины при высыхании. При усадке уменьшается высота выпиленных проемов, брус в стенах может проворачиваться и трескаться.

Если установить окна без обсады в доме, построенном из свежераспиленного или подсушенного бруса, то в скором времени между брусьями по обеим сторонам от окна появятся сквозные щели на улицу — брус повиснет на саморезах, которым закреплено окно. Также подвиснет брус, который опирается на раму сверху. То есть на оконную раму будет опираться вся верхняя часть дома. Долго она не выдержит. Сначала окна будут плохо открываться, потом вообще перестанут. Раму скорее всего перекосит и треснет стеклопакет.

Чтобы этого не происходило и устанавливают в проемы обсадные коробки. Для брусовых домов подходит окосячка Т и П вида. Отличить их просто, посмотрите на торец окосячки – он будет похож на соответствующую букву.

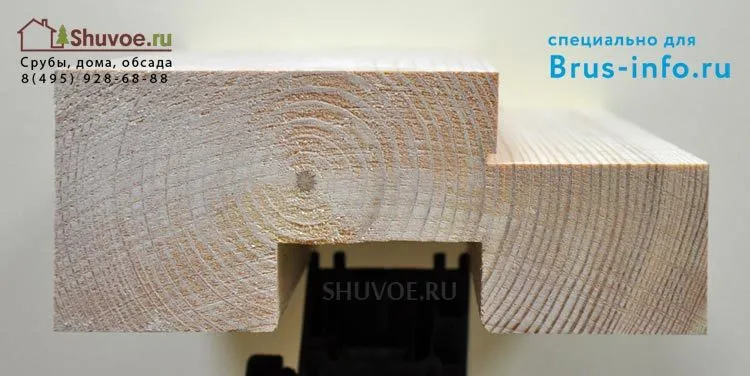

П-обсада с четвертью.

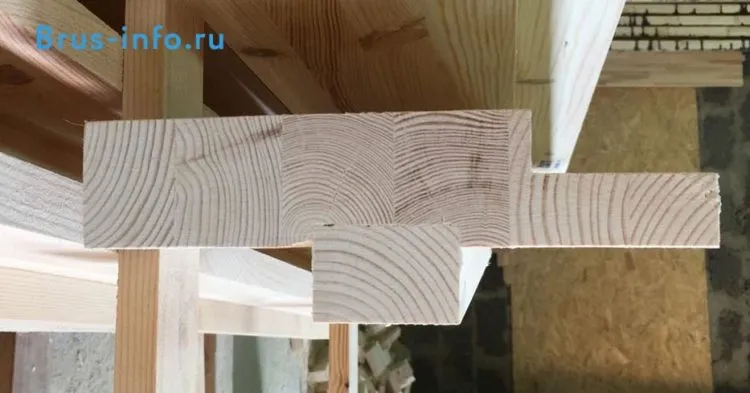

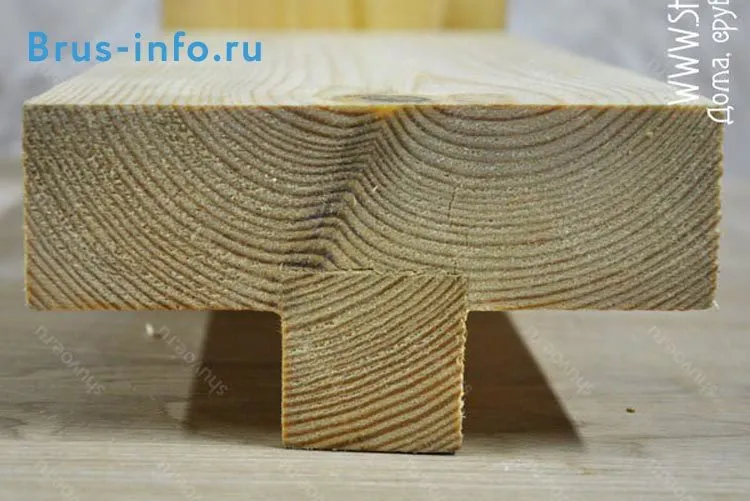

Т-обсада из массива с вклеенным шипом.

Рекомендуемые размеры для стен из бруса 100 мм

Строганный брус естественной влажности П – обсада толщиной 90 мм. Тонкие стены сильно ведет при усадке, нужна прочная коробка.
Профилированный брус естественной влажности
Сухой профилированный брус П и Т обсада толщиной от 55 мм.
Клееный брус

Рекомендуемые размеры для стен  145 – 150 мм

Строганный брус естественной влажности П- и Т- окосячка толщиной от 55 мм.
Профилированный брус естественной влажности
Сухой профилированный брус
Клееный брус

Рекомендуемые размеры для стен 200 – 220 мм

Строганный брус естественной влажности П- и Т- окосячка толщиной от 55 мм.
Профилированный брус естественной влажности
Сухой профилированный брус
Клееный брус

Важно! Размеры в таблицах верны для стандартных оконных проемов. Если длина или ширина проема превышает 2 метра, то ставьте обсаду толщиной 90 мм или больше.

Узнайте цену на обсаду своего дома!
Пришлите размеры окон в whatsapp — нажмите, чтобы начать чат
Отправляем обсаду по РФ, устанавливаем под ключ (с окнами и наличниками) в Московской и соседних областях.

Обсада в закладной брусок несет массу скрытых расходов и отложенных по времени проблем. Поэтому рекомендовать ее я не буду. Подробнее в статье «Основы теплого дома — еще раз об обсаде в закладной брусок».

Отличия в обсаде для окон и дверей

Нижняя часть обсады оконного проема может служить чистовым подоконником. Его внешний вид можно смоделировать по вкусу. Например, выдвинуть подоконник внутрь комнаты и расширить выступающую часть в стороны. Называется это — «с ушками».

В другом случае, если окно будет с пластиковым подоконником, нижняя часть оконной обсады делается тоньше остальных частей. Так она сохраняет свою функцию и не мешает.

Дверная окосячка может поставляться без нижней части. В этом случае низ боковинок прикручивается к стене саморезами — глухарями. Такой способ оптимальный, если планируется беспороговый пол. Дверная обсада без порога применяется часто. Технология отработана и гарантия сохраняется в полном объеме.

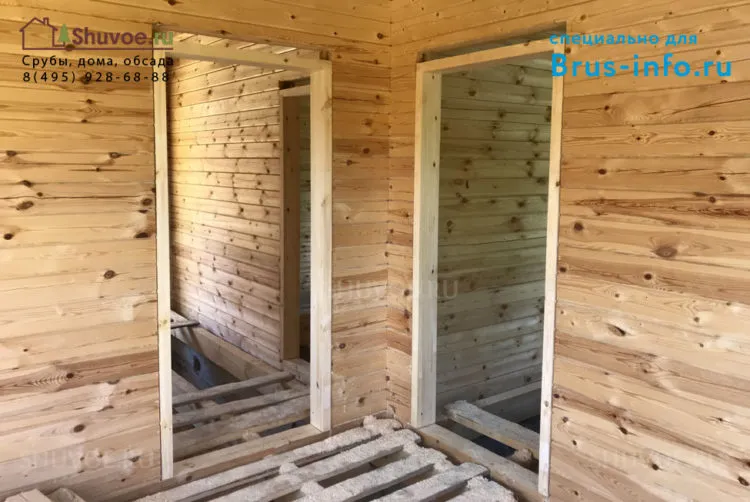

Обсада без порога на внутренних дверных проемах.

На этом отличия у оконной и дверной окосячки заканчиваются. Боковые части и вершник у них одинаковые.

Как сделать обсаду своими руками

Самостоятельно сделать чистовые обсадные колоды для пластиковых окон сложно, но можно. Для этого вам понадобится строганный сухой брус или лафет толщиной 50 — 100 мм и шириной равной толщине стен в вашем доме. А также джутовая лента, клей ПВА, саморезы, герметик по дереву, антисептическая пропитка, кисточка. Строительный степлер, чтобы закрепить джут на стену.

Из простых инструментов будут нужны молоток, стамеска, строительный уровень, ножовка, карандаш или маркер, линейка, уголок. Из электроинструментов — цепная или дисковая пила, электрорубанок, ручной фрезер. Совсем не лишней будет помощь одного или двух друзей.

До начала работ определитесь какую обсаду вы будете делать – П или Т вида. От этого зависят размеры проема.

Как вырезать обсадный профиль

В брусовом доме мы будем делать Т- окосячку, как более легкую для изготовления своими руками. Тут можно обойтись без фрезера, одной ручной дисковой циркулярной пилой, которую можно взять в аренду.

Вырезать Т — обсаду из цельного бруса слишком неэкономно. Останется много отходов. Поэтому будем применять вариант с вклейкой шипа в боковинки. На рынке такую обсаду еще называют шип-монолит.

Итоговый результат работы.

В доме из профилированного бруса 150 х 150 мм нам для изготовления окосячки понадобится строганная доска 150 х 50 мм, брусок 50х50 мм. Размечаем чертеж следующим образом: на каждой детали — выборку под четверть шириной равной (!) толщине профиля окон и глубиной 25 мм, на боковинках дополнительно — паз 53х10 мм под шип.

Важно: при разметке паза в окосячке для установки оконной рамы, выясните толщину профиля этой рамы. Например, профиль Rehau бывает толщиной 60, 70 и 80 мм, Veka — 58, 70, 82 мм.

Продольные резы выполняем циркуляркой. Если глубины реза не хватает, аккуратно вырубаем оставшуюся древесину стамеской. Паз под ветровой замок также выбираем стамеской или фрезером.

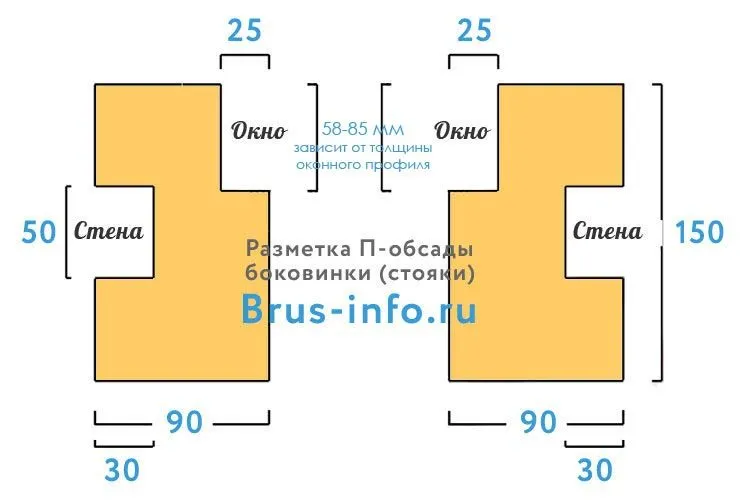

А вот так выглядит чертеж боковинок классической обсадной колоды. Вершник и подоконник у нее размечается одинаково с Т-видом.

Таблица допусков в размерах

Четверть
Выборка под установку рам		 Ширина будет равна толщине оконной рамы.

Глубина при обсаде оконного проема зависит от высоты глухого профиля до штапика и до петель. Если петля окажется вплотную к обсаде, то полностью открыть окно не получится. Обычно рама заходит в четверть на 10-15 мм, еще 10 мм оставляется на крепежные уголки.
Паз под вклейку шипа
Боковые части Т-обсады		 — на 2-3 мм шире бруска
— глубина 5-15 мм, зависит от толщины обсадной доски.
Паз под ветровой замок в нижней доске — на 2-3 мм шире ветровой планки
— глубина 5-15 мм. На тонком подоконнике ветровой замок не вырезается.
Паз в торце стены дома Глубина на 10 мм глубже шипа.
Ширина на 5 мм шире шипа.
Шип в торце стены дома Ширина — меньше на 5 мм, чем паз в окосячке.

Высота на 5 мм меньше глубины паза.

Сделать правильную обсаду непросто. Доверьте это профессионалам. Вы можете купить готовую обсаду (изготовленную на заказ под ваши размеры) и сами установить ее.
Пришлите размеры окон в whatsapp для расчета стоимости — нажмите, чтобы начать чат
Отправляем обсаду по РФ транспортными компаниями (мы находимся в Московской области).

Монтаж классической П — обсады

Технология установки окосячки в доме из бруса следующая:

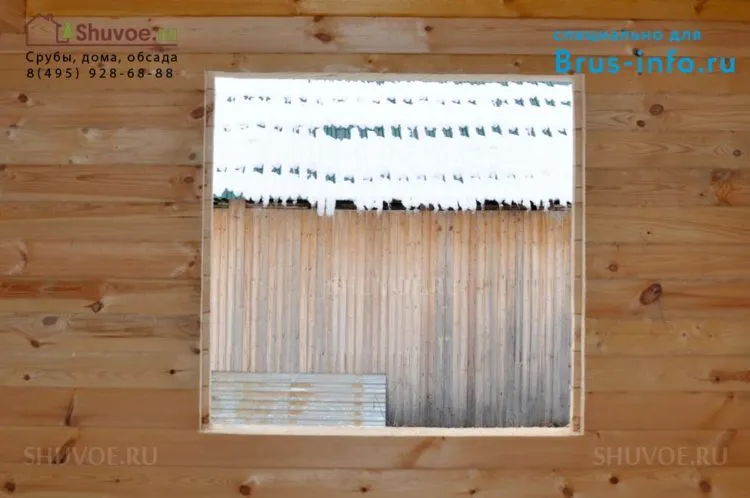

  • Размечаем и выпиливаем проемы
  • Размечаем на торцах выпиленных проемов паз. Выбираем его. Или формируем шип, если выбрали П обсаду.
  • Пропитываем проемы и прилегающую к ним часть обсады антисептиком, например Veres Base
  • Утепляем проем джутовой лентой
  • Устанавливаем нижнюю часть, затем боковинки и завершаем установкой вершника
  • Проверяем геометрию
  • Свободное пространство над вершниками плотно заполняем джутом

Вроде несложно, но как водится, дьявол кроется  в деталях. Попробую показать процесс монтажа обсады в доме из бруса 150х150 мм. Если будет непонятно, спрашивайте в комментариях.

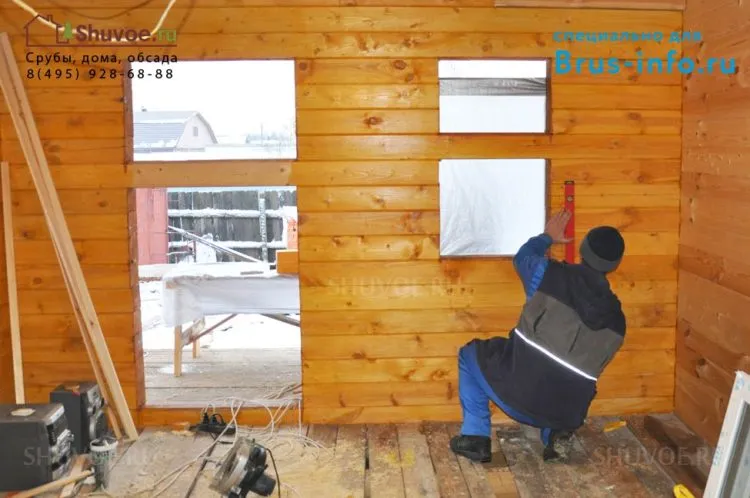

Размечая проемы, помните золотое правило «семь раз отмерь — один раз отрежь».

Неспешно и аккуратно сформируйте шип на боковых стенках проема.

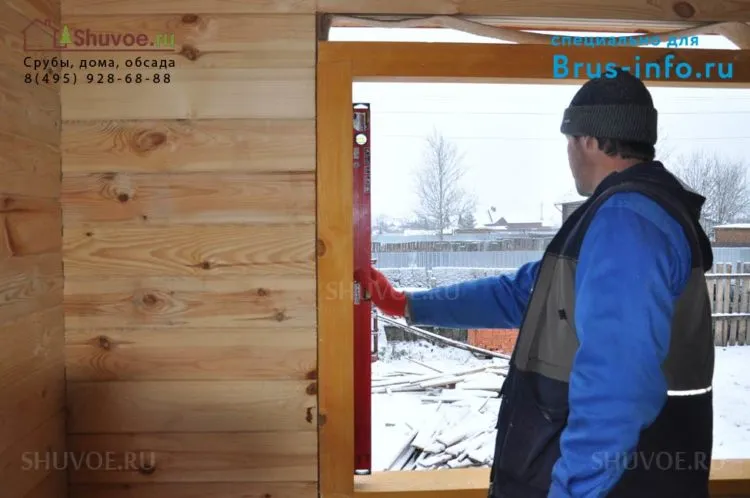

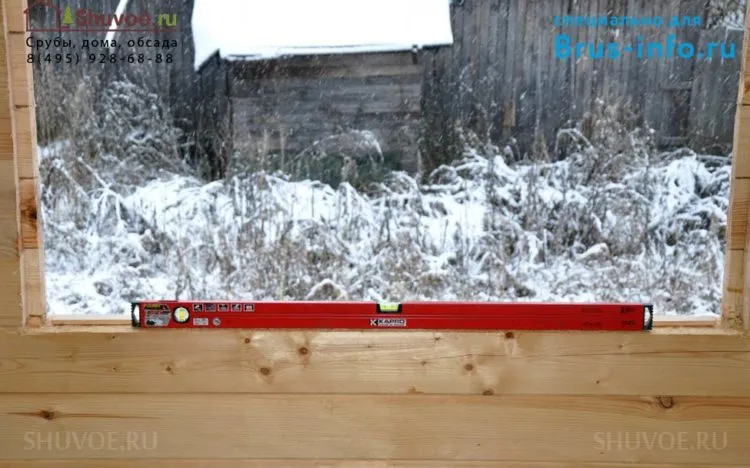

Пользуйтесь строительным уровнем. Подоконник должен быть строго горизонтальным, боковые стороны — вертикальными.

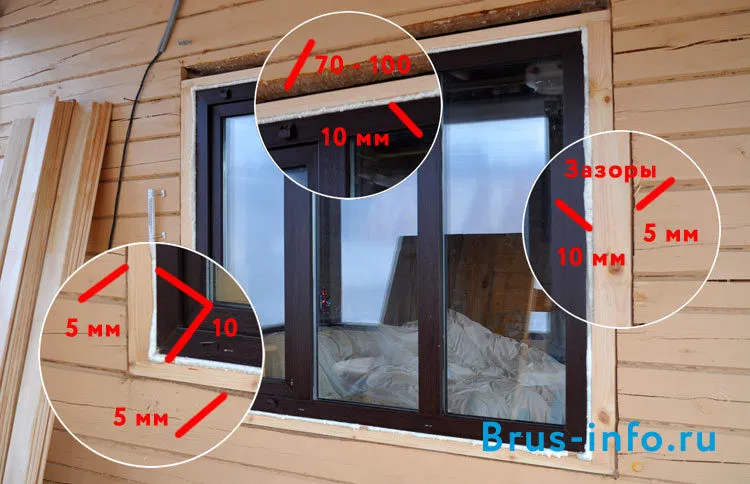

Размечая проемы, исходите из запланированных размеров окон. Добавьте к этим размерам толщину обсады (учитывая выбранную четверть) и зазоры на джут. Достаточная ширина паза при толщине стены в 150 мм будет равна 55 мм. Как правильно рассчитать размеры проема, написал ниже на странице.

Паз всегда больше на 5 мм, чем шип. Болтаться не будет, вам еще утеплять проем 1-2 слоями джутовой ленты.

Сначала утепляем нижнюю часть и устанавливаем подоконник, затем утепляем оставшийся периметр и монтируем боковинки. Замыкаем обсадную колоду установкой вершника.

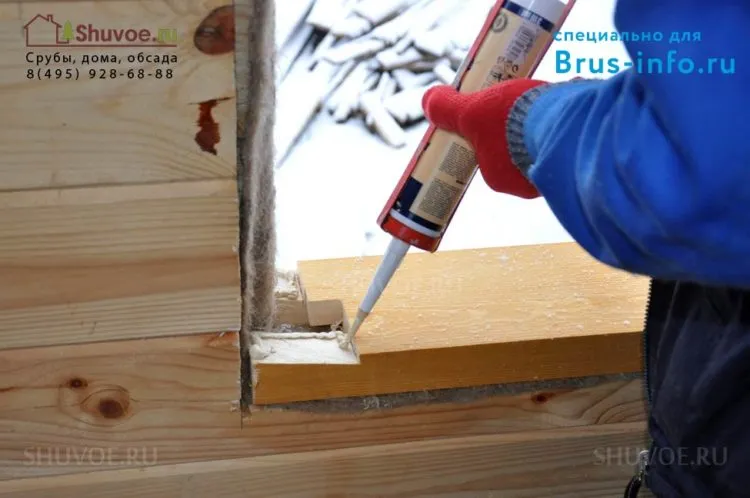

Замки промазываем герметиком для древесины. Никаких саморезов!

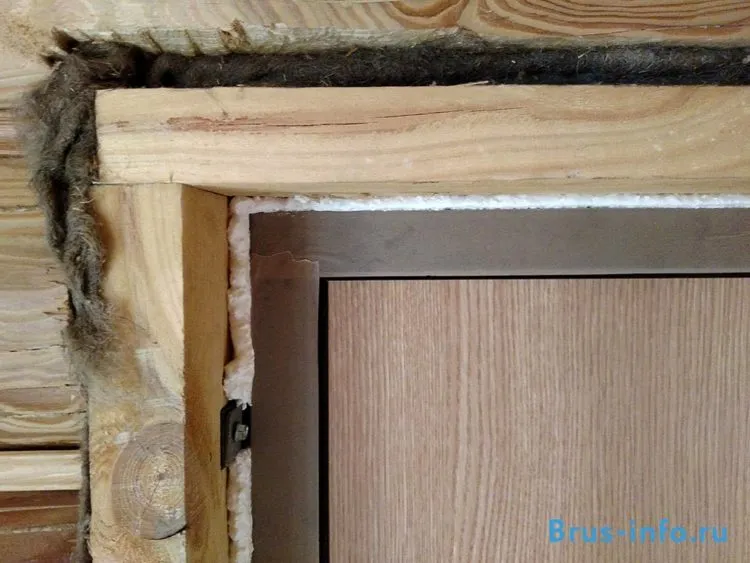

На заключительном этапе подбиваем в швы торчащий джут. Пространство над вершником также плотно затыкаем им же.

Еще раз проверяем геометрию. Профит!

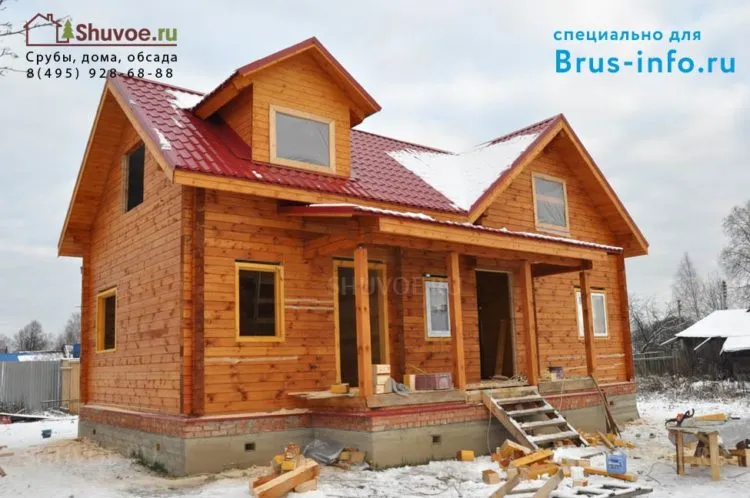

Результат работы.

Видео установки — очень подробное

На видео дом не совсем из бруса. Он лафетный, но также с ровными стенами. Хорошо сняты все этапы установки обсады. Бонусом — наглядная установка пластиковых окон и двери.

Установим обсаду и окна под ключ за 1 день! Чисто, красиво и с пожизненной гарантией! Дуть из окон не будет, отделывать откосы тоже не будет нужно.
Пришлите размеры окон в whatsapp для расчета стоимости — нажмите, чтобы начать чат
Работаем по Московской и соседним областям. Отправляем обсаду по России.

Тайминг видео:

  • разметка проемов в стене 0:20 — 1:07
  • выпиливание 1:10 — 2:20
  • разметка шипа в торце проема — 3:30 — 4:05
  • выпиливание шипа — 4:10 — 6:11
  • пропитка проема антисептиком — 6:13 — 6:55
  • пропитка обсады антисептиком — 6:56 — 7:06
  • установка обсады с утеплением проема джутом — с 7:08
  • как монтируется последняя часть обсады — вершник — 7:54 — 8:05 и 8:20 — 8:30
  • установка двери и окон — с 8:35
  • конопатка швов джутом — с 11:06

Монтаж Т-обсады в брусовом доме

Технология отличается только тем, что в торце проемов выбирается паз. А шип формируется с прилегающей к стене стороны обсадного бруса.

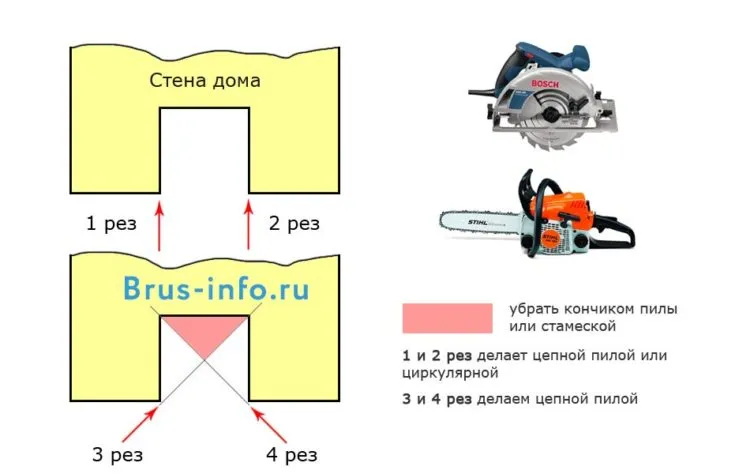

Сделать паз в брусе или по-простому канавку несложно. На чертеже я показал вид паза сверху. После разметки вы делаете два вертикальных реза, затем еще два реза под 45 градусов. Убираете вырезанные треугольники и подчищаете серединку кончиком цепи. Или стамеской, если не уверены в своих силах.

Чем и как вырезать паз в брусе — вид на проем сверху.

Чтобы сделать прямые резы цепной пилой нужен опыт, хороший глазомер и крепкие руки. Вы также можете вырезать паз ручной циркулярной пилой, а там, где она не достанет – доработать стамеской.

Оба вида окосячки одинаково надежны. П-обсада – это классический проверенный веками вариант. Т-обсада появилась относительно недавно, применяется для установки в домах с выпиленными во время возведения стен пазами.

Совет: Стоимость установки окосячки за 1 проем в брусовом доме у разных фирм сейчас в пределах 3500 – 7000 рублей. В тоже время вы можете заказать изготовление обсады без фирменной установки.

Таким образом, вы получите готовые обсадные профили нужной вам формы и размеров. Чтобы неспешно установить их в свободное время, сэкономив десятки тысяч рублей.

Дополнительный бонус при заказе готовой окосячки – выбор опций, самостоятельная реализация которых весьма затратная. Например, можно заказать обсаду с расширением проемов внутрь дома – это визуально увеличивает проемы и дает больше света. Или заказать чистовой подоконник.

Как соединить детали окосячки – варианты замков

Замки, соединяющие части обсады, различаются по сложности исполнения. Правильный замок препятствует смещению деталей коробки относительно друг друга. Как во время установки окна или двери, так и в период усадки дома. Он также препятствует продуванию соединений.

Варианты:

  • соединение в четверть. Самое простое в исполнении, часто используемое при самостоятельной установке. Требует дополнительной фиксации уголками.
  • соединение в четверть с обратными углами. Более жесткий вариант, тоже требует дополнительной фиксации. Продувается
  • соединение в ласточкин хвост или в ящичный шип
  • авторские замки компаний – производителей и установщиков обсады.

Как рассчитать размеры проемов, если есть размеры окон/дверей

Возьмем для примера окно 1,4 на 1,2 метра в доме из профилированного бруса 150х150. Рассчитывать будем ширину и высоту проема под П-обсаду толщиной 90 мм. Подоконник деревянный, является нижней частью окосячки.

Расчет на примере окна 1400 х 1200 мм.

Исходные данные:

  • ширина окна 1400 мм, высота окна 1200 мм
  • толщина боковинок — 90 мм, вершника и подоконника — 60 мм
  • глубина выбранной четверти под раму — 25 мм
  • выпил над вершником — 70 мм

Формула:

Ширина проема = ширина окна + две толщины обсады – две глубины четверти + 5 мм на зазор между обсадой и стеной с каждой стороны и по 10 мм на зазор между обсадой и рамой тоже с каждой стороны.

1400+90+90+30–50 = 1560 мм

Высота проема = высота окна + толщина подоконника + толщина вершника + 25 мм на зазоры – две глубины четверти + зазор над вершником.

1200+90+90+25–40+70 = 1435 мм

Принцип, я думаю, понятен. Если что, спрашивайте в комментариях.

Рассчитайте стоимость установки окон в сруб под ключ.
Пришлите размеры окон в whatsapp — нажмите, чтобы начать чат

  Ваши выгоды:

  1. Чистовая обсада с пожизненной гарантией
  2. Окна Veka или Rehau
  3. Установка за 1 день (до 7 проемов)
  4. Покраска обсады в цвет окон
  5. Никаких дополнительных отделочных работ с окнами не понадобится

Работаем по Московской области и соседним областям. Возможен выезд в другие регионы.

Выводы по самостоятельной установке

  1. Многие устанавливают обсаду своими руками. Значит, вы тоже сможете.
  2. Всегда держите в голове, что вам нужны теплые проемы. Окосячка не самоцель, а промежуточный этап при установке окон и дверей в деревянном доме.
  3. Помните, что дом, построенный из бруса естественной влажности, садится за год на 10-15 см. Оставляйте достаточно свободного места над вершником.
  4. От качества окосячки зависит срок жизни окон и дверей вашего дома.
  5. По возможности откажитесь от черновой обсады в закладной брусок.

Часто задаваемые вопросы

  • Когда устанавливать обсаду, надо ли ждать усадки дома?

Закрывать теплый периметр, то есть устанавливать окна и двери в обсаду можно сразу после постройки стен и крыши брусового дома. Обсадные колоды не мешают усадке и при этом сохранят в безопасности ваши рамы.

  • Можно ли установить пластиковые окна без обсады?

В каркасном или каменном доме можно. В брусовом доме — нельзя.

  • Клееная или из массива — какая окосячка лучше?

Сейчас большинство фирм работают с клееной древесиной (те, кто предлагает чистовую обсаду). Потому что на рынке массив сосны и елки низкого качества. Или по неадекватной цене.

  • Нужна ли окосячка в брусовых домах, построенных 5-10 лет назад.

Нужна. Древесина — натуральный материал. Влажность его зависит от погодных условий. И брус в стенах все равно будет «играть».

  • В брусовом доме хотим установить обсаду в закладной брусок. Это значительно дешевле и быстрее. Почему это плохо?

Это не плохо. Но это может оказаться дороже правильной обсады. Черновая коробка потребуют отделки – установке и подгонке доборов. Проверить ее качество тоже

  • Если какие моменты по окосячке брусового дома пропустил, спрашивайте в комментариях.

Задайте вопрос по обсаде эксперту!

на ваши вопросы отвечают замерщики ООО Шувое.ру — старейшей компании по производству и установке обсады в Московской области. С 1995 года Шувое.ру остекляет и отделывает деревянные дома.Перейти

Что такое посадочный чертеж?


Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
