Чертежи и подробности по созданию туалета-скворечника на даче своими руками

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Структура «Скворечника» составляется из дерева, которое может быть покрыто разными видами отделочных материалов. Возможно выбрать между одно- или двускатной крышей. Такой тип туалета создается как надземное сооружение над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Варианты выгребных ям

Такая конструкция представляет собой яму, которую выкапывают около дома, и куда стекают канализационные стоки. Часть нечистот перерабатывается бактериями, часть оседает на дно. Другая часть (жидкая) просачивается вглубь земли. Так вот то, что осело на дно ямы, надо периодически удалять, чтобы канализационное сооружение не переполнилось. Именно поэтому его называют выгребным.

Сегодня ямы для туалета на даче выгребного типа – это не просто выкопанные в грунте углубления. Предлагается большое количество современных вариантов сооружения выгребных ям, где используются разные строительные материалы или готовые изделия. Как пример, бетонные кольца, резервуары, возведенные из кирпича или бетонных блоков, готовые пластиковые или металлические емкости, даже резиновые шины от автомобилей.

Монолитная выгребная яма для туалетаИсточник reloky.sezyrokina.ru.net

Рассмотрим некоторые конструкции с использованием различных материалов и изделий. Но предварительно обозначим один момент.

Важно точно определиться с местом расположения выгребной ямы

1. Минимальное расстояние до фундамента дома – 5 м.
2. До питьевых колодцев или скважин – 30 м.
3. До забора соседа – 5 м.
4. Оптимальный вариант – ближе к дороге, если утилизация канализационных нечистот будет проводиться ассенизационной машиной. Или до ямы придется провести проезжую дорогу.

Самый простой вариант выгребной ямы – углубление в земле, над которым устанавливают деревянный домик. После заполнения углубления домик переносят в другое место, где также выкапывают яму. А использованную просто закапывают. Через год нечистоты превращаются в отличный перегной. На этом месте хорошо растут деревья.

Вариант на самом деле простой, но для большого загородного дома он не подойдет. Все-таки хочется жить хорошо, пользуясь плодами цивилизации. А значит, на даче лучше сделать хорошую большую яму, чтобы в нее стекали стоки не только из туалета, но из ванной и кухни.

Расчет объема дачной выгребной ямы

Сложность эксплуатации канализационных сооружений данного типа заключается в том, что все нечистоты, выходящие из дачи, собираются в яме и практически не утилизируются самостоятельно, как это происходит в септиках. Поэтому расчета объема, как такового, нет.

Владельцы дач сами решают, каких размеров будет выкапываемая яма. Чем больше, тем лучше. Реже придется производить откачку. Оптимально – 2 м³ на одного человека. К примеру, если на даче в летний период постоянно проживает 3 человека, то придется сооружать яму объемом 6 м³. Хотя это не строгий параметр.

Яма из железобетонных колец

Переходим к рассмотрению сооружения ям из разных материалов. Итак, канализационное выгребное сооружение из железобетонных колец для туалета на даче. Сразу надо оговориться, что для монтажа бетонных изделий потребуется подъемный кран, что увеличит себестоимость проекта. Но такая конструкция обладает достаточно длительным сроком эксплуатации, практически вечным.

Выгребная яма из ж/б колецИсточник musorish.ru

Вот последовательность проводимых строительных операций:

1. Выкапывают котлован глубиною выше уровня пролегания грунтовых вод.
2. Его дно выравнивают и засыпают песком толщиною 10-20 см, который трамбуют.
3. На подготовленную подушку с помощью подъемного крана укладывают железобетонный блин, который приобретается как отдельный дополнительный элемент к бетонным кольцам.
4. На днище укладывают друг на друга сами железобетонные кольца.
5. Сверху устанавливают бетонную крышку с люком.
6. Внешние поверхности колец обрабатывают битумной мастикой или горячим битумом. Это гидроизоляция, которая продлит срок службы железобетонных изделий. Оптимально делать это не на собранной конструкции, а каждый элемент обрабатывать по отдельности до начала монтажа.
7. Зазор между кольцами и стенками котлована засыпают грунтом.
8. Стыки между элементами конструкции изнутри замазывают гидроизоляционным составом, к примеру, Бетонконтакт.
9. На крышку устанавливают пластиковую трубу в качестве выхлопной вентиляции.

Туалет для дачи из бетонных колец собирают за один день. Это одна из главных положительных характеристик канализационного сооружения данного типа.

Как сделать вентиляцию

Существуют следующие варианты действий:

1. Оставить строение как есть. В этом случае воздух в кабинке будет двигаться сам по себе.
2. Принудительная вентиляция. Она основана на установке вентилятора.

Вы можете выбрать любой вариант организации вытяжки, но каждый из них требует наличия в стенах вентиляционных отверстий. Речь идет о приточных и вытяжных каналах. Обязательных требованием станет обустройство вытяжки над выгребной ямой.

Принудительная вентиляция отличается большей эффективностью, она быстро выводит из туалета неприятные запахи. Но организация такой системы потребует от владельца дачного участка определенных финансовых затрат.

Для организации принудительной вентиляции необходимо купить следующее:

• вентилятор;
• выключатели;
• провод.

Принудительная вентиляция быстро выводит метан, но собрать такую установку достаточно трудно. Если вы хотите, чтобы воздух в туалете всегда был свежим, этот вариант будет наиболее подходящим. Но без электричества такая установка не будет работать.

Естественный способ вентиляции хорош тем, что не потребует дополнительного оборудования.

Для того, чтобы сделать приточную вентиляцию, установите в яме вытяжку. Она требуется для того, чтобы газ не поступал в кабинку, а выводился на улицу.

Сделайте вытяжную трубу. Для этого купите изделие, диаметр которого составляет минимум 10 см
. Длина трубы зависит от того, насколько глубокая яма сделана в туалете. Для работы потребуется ударная дрель, в некоторых случаях не обойтись без перфоратора. Выбор инструментов зависит от того, из какого материала сделана кабинка.

При укладке трубы в землю не следует забывать о ее защите, для этой цели купите кожух. Понадобятся и крепления. Хорошо подходят те, которые предназначены для водостока. Для того, чтобы сделать работу системы более эффективной, приобретите дефлектор.

Процесс монтажа вентиляции состоит из следующих шагов:

1. Используя инструмент, сделайте отверстие
   в выгребной яме.
2. По высоте постройки установите крепления. Вставьте трубу и закрепите
   ее.
3. Установите дефлектор
   .

Сделайте отверстия в стенах туалета, располагая их на противоположных сторонах. Ближе к потолку должно быть обустроено место для вытяжки, а у пола — приточное отверстие. Возьмите сетку и закройте вентиляционные ходы это предотвратит попадание мусора в туалет, а также защитит постройку от насекомых.

Установите вентилятор, прикрепив его к вытяжному отверстию. Для стандартного туалета, площадь которого не превышает 2 м²
, подойдет прибор, мощность которого не превышает 30 Ватт
. Подведите электричество, пробросив кабель. Подключите вентилятор, подключите его к электросети.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке.
Минимальные расстояния от туалета до других объектов:

• До источников воды (колодцев, скважин, озер, рек) – 25 м;
• До домов, погребов – 12 м;
• До летнего душа или бани – 8 м;
• До ближайшего дерева – 4 м, а до кустарников – 1 м;
• До заборов – не менее 1 м.

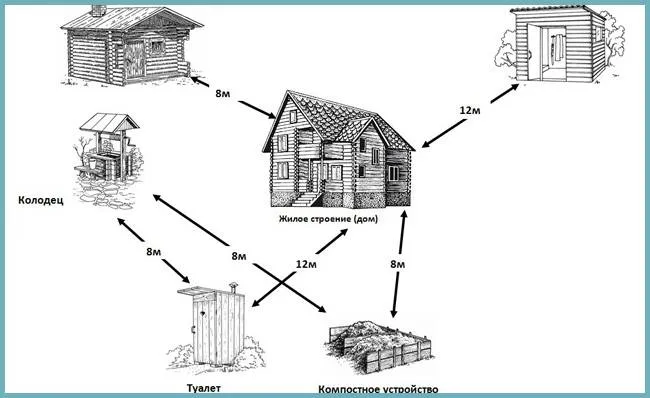

Схема: правильное расположение туалета относительно других построек на дачном участке

Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем. Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров

Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Дачный туалет класса «люкс»

Уличный туалет я построил для жены и дочери. Ну и себя не забыл. Мелочиться не стал. Если строить, то строить как надо!

Возведение уличного туалета пользователь разбил на этапы:

1. Выкопал яму и опустил в неё две бочки объёмом по 200 литров. Бочки поставил друг на друга. Дна и крышек нет. В нижней бочке в шахматном порядке вырезал прорези. Снизу засыпал гравий толщиной 10-15 см.

1. Разметил фундамент под дачный туалет. Размер основания – 2500х1500 мм.

1. Залил ленточный фундамент. На бетон уложил брус сечением 10х10 см. Для гидроизоляции проложил рубероид.

1. Установил каркас уличного туалета из бруса. Высота основных стоек 2000 мм. На укосины пошел брусок 5х5 см.

1. Для стропил дачного туалета пользователь взял брусок 50х50 мм. Шаг стропил – 400 мм. Обрешетка – доска 15х2 см. Пол застелил доской толщиной 3 см.

1. Дачный туалет Mrreanimatolog утеплил каменной ватой. Изнутри оббил помещение вагонкой. Снаружи блок-хаусом. Поставил умывальник, раковину и «фаянсового друга» типа дачный унитаз.

Вентиляционная труба идет за унитазом. Далее проходит под полом и выходит прямо над бочкой. На стене смонтирована фановая труба. По периметру фундамента я сделал вентиляционные отверстия из трубы диаметром 5 см. Это даёт дополнительную вентиляцию. Поэтому в туалете нет неприятных запахов.

На финише работ пользователь доделал крыльцо длиной 700 мм. Покрыл крышу профлистом. Врезал окна размером 50х50 см и установил самодельную дверь.

Эксплуатация дачного туалета доказала работоспособность конструкции. Из переделок пользователь посадил унитаз на силиконовый герметик. Это устранило подтеки в месте установки унитаза на пол.

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

• обрезную доску;
• металлическую бочку для ямы;
• цементно-песчаные блоки 25×18×19 см в качестве основания;
• брус 40×60 мм;
• уголки, саморезы;
• гидроизоляцию;
• строительный уровень;
• профнастил;
• отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия
ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего  размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом
ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки
ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия
	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты
	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность
	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Строительство туалетного домика

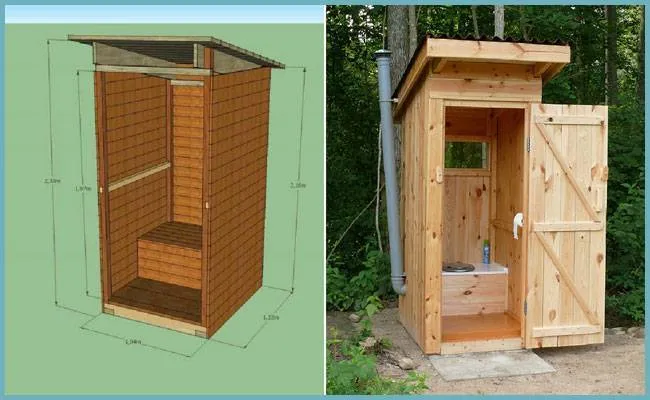

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми.
В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

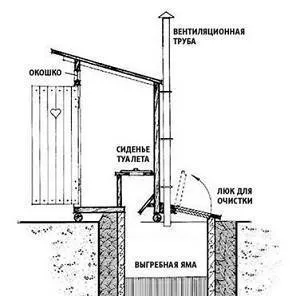

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

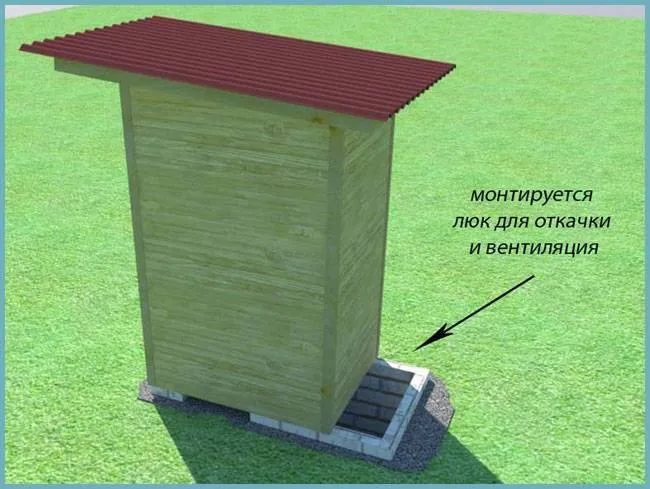

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения.
Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.
Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

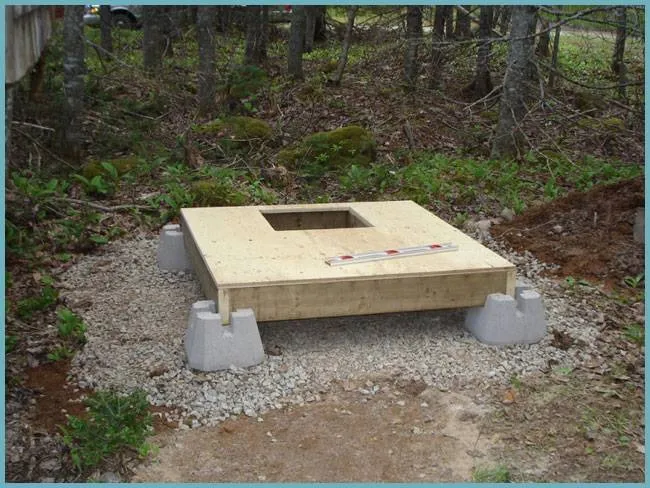

Установка основания туалета на бетонные блоки

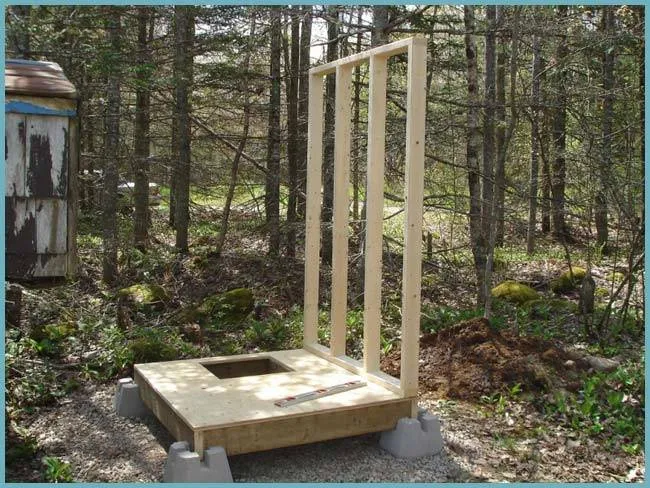

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

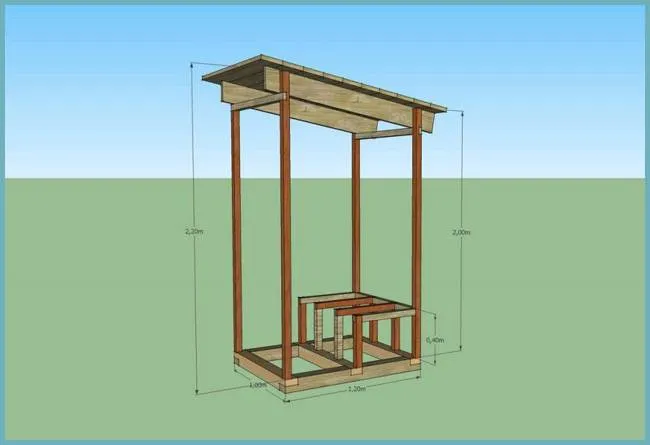

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

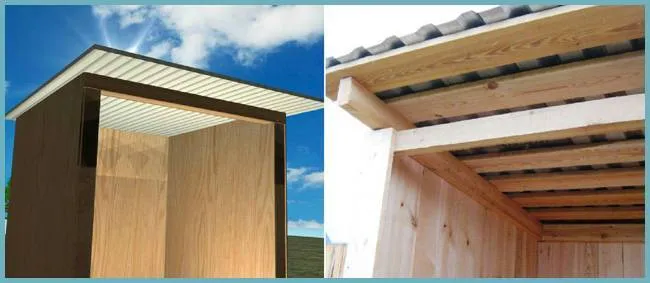

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Как проходит постройка наземной части туалета

После того, как дачник определился с выбором отхожей ямы, стоит задумать и о верхнем внешнем виде. Здесь все зависит от фантазии человека, а различные строительные материалы помогут сделать туалет на даче не только нужным, но и красивым помещением.

В первую очередь, нужно выбрать оптимальные размеры строения. Они не должны быть чрезмерно большими, но и не слишком маленькими. В противном случае, тучный человек туда просто не поместится. В качестве чертежей туалета для дачи можно взять хотя бы следующую схему, или заказать у специалистов индивидуальный расчет.

Чертеж дачного туалетаИсточник stroypay.ru

• В первую очередь строят нижнюю основу, на которую следующим шагом устанавливают каркас. В качестве строительного материала, здесь, в основном, используют брус.
• Задняя стена должна быть ниже передней примерно на 10 см. Делается это для обеспечения наклона крыши. На передней стенке обязательно делают крепление двери. При необходимости вырезают отверстие под окно.
• Далее каркас обшивают выбранным материалом. Если туалет предполагается без унитаза, то сиденье под стульчик, также обшивают.
• Наружная часть может выполнена из любых материалов. Дизайн также может быть разнообразен.

Варианты дизайна для дачного туалетаИсточник vannayasovety.ru

Виды уличных туалетов

При строительстве дачи, даже для сезонного проживания, в доме обязательно обустраивается канализация и санузел. Другое дело, что если вы часто находитесь на улице, то тащить в дом грязь с грядок, при посещении уборной, вряд ли кто-то захочет.

Решением данной проблемы послужит постройка отхожего места на улице

К строительству такого сооружения стоит относиться с особым вниманием. Ведь такое сооружение предназначается не для временного пользования

Лучшим вариантом станет заключение договора с квалифицированной строительной бригадой. Специалисты качественно выполнят работу и сооружение прослужит долгие годы.

Рассмотрим варианты современных отхожих мест.

Стандарт

Это привычный для всех маленький домик с ямой под ним. Для его возведения, обычно выкапывают яму, а над ней ставят сам туалет. При заполнении ямы, ее очищают, для чего вызывается специально оборудованная (ассенизаторская) машина.

Такой вариант туалета для дачи проверен временем. Ранее такой способ постройки отхожих мест использовался повсеместно. Сегодня существуют и более современные способы утилизации нечистот.

Стандартная «кабинка» не отличается оригинальностью, но свою работу делает исправноИсточник zen.yandex.ru

Уличный туалет без ямы – пудр-клозет

В основном, используется в тех случаях, когда нет возможности выкопать яму, либо нет необходимости в частом использовании туалета.

Такой вид дачного сооружения удобен своей компактностью. Стульчик унитаза ставится на небольшой контейнер. После каждого посещения данного помещения необходимо засыпать в контейнер специальную смесь торфа. Возможны и другие виды засыпки: земля, зола, опилки, сухие измельченные листья и т.д. Это помогает избавиться от дурных запахов.

Есть и отрицательные стороны такой постройки: малый объем контейнера. Если туалетом регулярно пользуется большое количество человек, контейнер придется часто освобождать, поэтому, смысл в такой покупке есть только в том случае, если туалетом будут пользоваться время от времени.

Уличный туалет с герметичной ямой

Такое решение подойдет людям, не имеющим возможности разместить сооружение вдали от основного жилого помещения. Еще, его придется использовать в случае высоких грунтовых вод или наличия любого другого источника воды вблизи приусадебного участка.

Герметичная яма делается из бетона, либо пластиковых емкостейИсточник krrot.net

Биотуалет – подвид пудр-клозета

При желании обзавестись такой конструкцией, надо учитывать, что ее рабочая емкость требует очистки примерно раз в неделю. Главное отличие от пудр-клозета – это разделение отходов. В двух контейнерах нечистоты разъединяются на твердые и жидкие.

Неприятный запах здесь отсутствует, что объясняется медленным окислением отдов. Главным условием для этого является плотно закрытая крышка унитаза. Но надо следить, чтобы внутрь туалета не залетали мухи. Если насекомые начнут откладывать яйца, то в биомассе заведутся черви и начнется быстрое окисление продуктов жизнедеятельности человека. В результате начнется распространение соответствующего запаха.

Варианты засыпки для биотуалеты различны. Продукт засыпается в крышку унитаза. При ее поднятии, часть засыпки попадает в отверстие для сброса. После закрытия крышки, отходы автоматически засыпаются.

Узнаваемая конструкция биотуалетаИсточник vse-o-kanalizacii.ru

Особенности эксплуатации

Если канализационное сооружения сделано правильно, то проблем с ее эксплуатацией не возникнет. Главная проблема – откачка нечистот. Здесь три варианта:

• старый дедовский метод – веревка и ведро;
• фекальный насос и емкость;
• ассенизационная машина.

Сегодня можно увеличить срок периодичности откачки. Для этого в яму засыпают сухие бактерии. Они во влажной среде оживают и активно перерабатывают органику, оставляя на дне активный ил, который является хорошим удобрением для растений. Но, как показывает практика, с годами жировые наслоения увеличиваются на стенках и дне канализационной конструкции, уменьшая ее объем. Даже бактерии с ними не справляются. Выход один – чистить яму вручную, запустив внутрь человека.

Освещение

Варианты устройства освещения в туалете следующие:

• линия по воздуху;
• кабель под землей;
• фонари на солнечных батареях.

Воздушная линия — не самое лучшее решение, если вы не хотите, чтобы над участком от дома к туалету шли провода. Укладка кабеля под землей с эстетической точки зрения более выгодна, но мало кому понравится тратить столько денег и времени для устройства освещения в туалете.

• Вы можете использовать светодиодные светильники
  , которые предназначены для освещения сада. В продаже есть изделия разных форм и веса. Они стоят недорого, их может купить каждый садовод.
• Поскольку яркий свет не нужен, установки одного фонаря будет достаточно
  для освещения. Купите изделие, отделите его верхнюю часть. Возьмите нож и срежьте фиксаторы, тогда они не будет вам мешать.
• Измерьте выступающую часть фонаря
  – ту, которая оборудована светодиодом и батареей. Если потребуется, вы сможете без труда заменить аккумулятор.
• Сделайте в стене постройки отверстие
  соответствующего размера. Вставьте фонарь, зафиксируйте
  его клеем. Для этой цели лучше всего подойдет силиконовый герметик.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.

Видео. Дачный туалет. Часть 1 (каркас)
