Чертежи раздвижных дверей на роликах: как сделать своими руками
Хотите создать удобные и стильные раздвижные двери своими руками? Тогда этот материал для вас! Мы предлагаем подробный мастер-класс с чертежами и фотоинструкциями, которые помогут вам с легкостью сделать свои собственные раздвижные двери на роликах. Не упустите возможность улучшить интерьер своего дома!
В любой квартире всегда много дверей: входная, межкомнатные, на разных шкафах тоже установлены дверцы. Когда комнаты маленькие, то открытые дверцы мешают и занимают полезную площадь. А если заняты руки, то открыть нужную дверь бывает непросто. Поэтому люди придумали решение этой проблемы – раздвижные двери на роликах. К тому же есть способы, как сделать их своими руками.
Содержание статьи
- 1 Разновидности раздвижных дверей
- 2 Системы раздвижных дверей
- 3 Изготовление добротной двери для квартиры своими руками
- 4 Самостоятельное изготовление упрощенного варианта для дачи
- 5 Ошибки при самостоятельном изготовлении и монтаже
- 6 Заключение
Разновидности раздвижных дверей
Вид и конструкция двери определяются местом её установки, а также умением и возможностями хозяина квартиры. Межкомнатные двери отличаются от дверей мебельных, дверцы для большого шкафа непохожи на дверцы для маленького. И конструкции, и материалы, и дизайн у них будут разными.
Двери-купе
Термином «дверь-купе» обозначается большая группа разнообразных конструкций, общим признаком у которых является способ перемещения дверного полотна вдоль стены на колёсиках. А ещё у этих дверей нет короба, но имеется раздвижной механизм. При этом конструкторские решения способа перемещения полотна двери будут разными.
Двери-купе экономят место в квартире. А там, где расположено несколько дверей рядом, принцип купе обеспечивает безопасность – одновременно открытые двери никогда не столкнутся.
Раздвижные двери делают из натуральной древесины, древесно-стружечных плит, ударопрочного стекла, а комбинированные – из нескольких материалов. Выбирая материал, следует руководствоваться дизайнерскими и техническими соображениями.
Множество вариантов раздвижных дверей собраны в две группы – параллельно-сдвижные системы и раздвижно-складные. Модели первой группы похожи на гармошку. Модели второй группы различаются между собой числом створок и способом открывания.

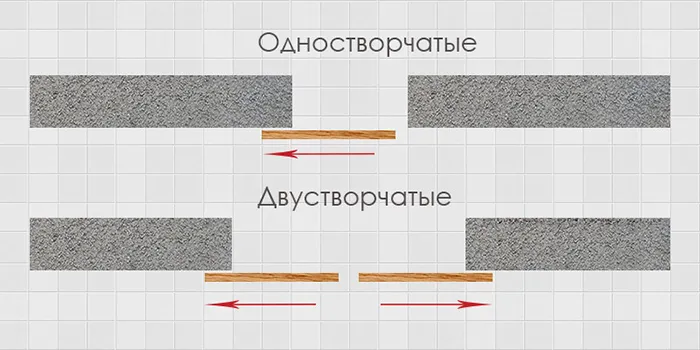

Полотна одностворчатых и двустворчатых дверей двигаются в обе стороны от дверного проёма параллельно стене.

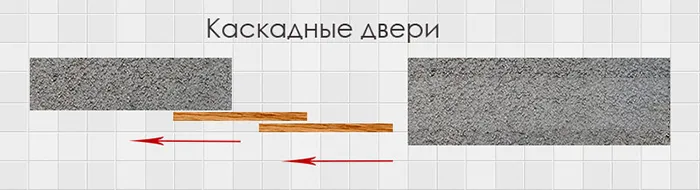

Каскадные конструкции
У каскадных моделей створки тоже двигаются параллельно стене, но в одну сторону. При этом одна створка стационарная, а другие можно одновременно все собрать с одной стороны дверного проёма. Такие схемы можно применять при намерении сделать в комнате мобильную перегородку. В этом случае дверные створки делают стеклянными, и каждая створка ездит по своему направляющему рельсу.

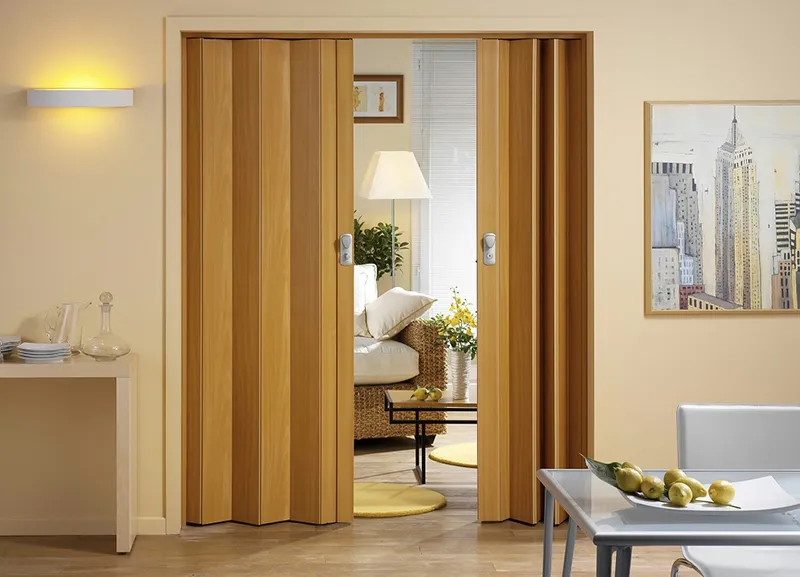

Раздвижная «гармошка»
Основными частями двери «гармошка» являются механизм перемещения и дверные створки. В верхней части дверного проёма монтируется направляющий рельс, по нему ездят ролики. Для большей устойчивости и предотвращения качаний внизу на полу можно тоже установить малозаметный рельс. Но он всегда будет в пыли, а также в нём может скапливаться грязь и мешать перемещению створок. Следует отметить, что промышленность разработала и производит верхние рельсы такой конструкции, что они являются самодостаточными в смысле прочности, и нижнее усиление при этом не требуется.
Дверные панели в верхней части имеют ролики, которые катаются по направляющей. В ролики вмонтированы шариковые подшипники. Дверные панели соединены между собой петлями. Смонтированный в системе стопор обеспечивает её фиксацию в нужном положении.
Двери «гармошка» экономно используют пространство. Такой конструкцией можно разграничивать жилые зоны, например в гостиной выделить кухонную зону или кладовую. Монтаж гармошки» не составляет труда, а размеры створок можно легко менять.
Но уровень шумо- и теплоизоляции у таких дверей низкий, а большое количество подвижных частей снижает срок службы.

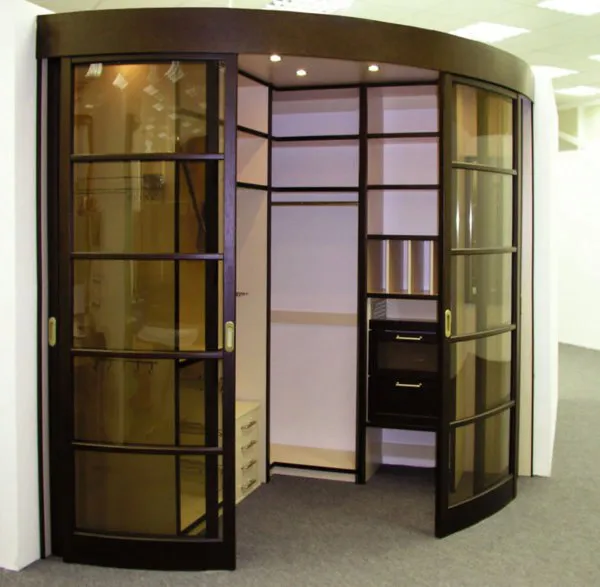

Радиусные раздвижные конструкции
Оригинальный элемент квартирного дизайна формирует интерьер непривычной конфигурации. В интерьере отсутствуют прямые линии, а кривизна может менять направление и величину радиусов. Типовые решения радиусных конструкций носят название радиальных. Дизайнеры утверждают, что этот приём создаёт визуальный эффект расширения пространства.
Радиусные двери начинали своё завоевание потребителей с роскошных квартир, но сейчас стали обыденным явлением. Эти устройства не экономят пространство в квартире, а являются инструментом оригинального зонирования. Их установка требует от интерьер-дизайнера безупречного вкуса и инженерного расчёта. Изделие должно соответствовать общему стилю оформления квартиры.
В одной конструкции могут одновременно присутствовать самые различные створки, в том числе распашные и неподвижные. Возможна установка частично или полностью застеклённых дверей, глухих и комбинированных. В основном радиусные двери изготавливаются по индивидуальным заказам, а материалы для этого используются самые качественные и дорогие. Поэтому и сами радиусные изделия имеют высокую цену.
Системы раздвижных дверей
Раздвижная дверь – это не просто штатный элемент современной квартиры. С точки зрения инженера-механика это целая система. Она состоит из элементов опоры и подвески, набора вращающихся роликов, стопоров, автоматики.

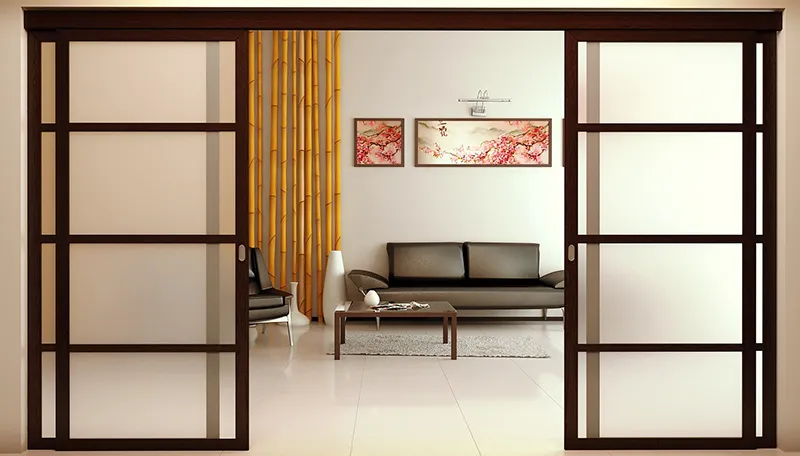

Подвесная система на верхнем рельсе
Используя только одну верхнюю подвесную систему, можно реализовать практически любой вариант раздвижной двери. Если решиться на конструкцию двери с одной только верхней подвесной системой, то не придётся ничего пилить и сверлить на полу. Одну рельсу установить проще и быстрее, чем две. И о нижнюю рельсу, которой нет, никто не споткнётся, а также не будет места для скопления грязи. Но этот момент важен для межкомнатных дверей, а в шкафах нижнюю рельсу можно ставить спокойно.
Сдвижные двери на верхней и нижней рельсе
В шкафах-купе рекомендуется ставить нижние направляющие, так как дверцы лёгкие и строить наверху мощный механизм неразумно. В шкафу направляющие смотрятся как обрамление дверцы.
Изготовление добротной двери для квартиры своими руками
Конспективное изложение технологии изготовления двери выглядит просто и понятно. По размеру двери нарезаются доски, из них на столе складывается будущее полотно. Собранную створку шлифуют, пропитывают антисептиком, красят.
Материалы и инструменты

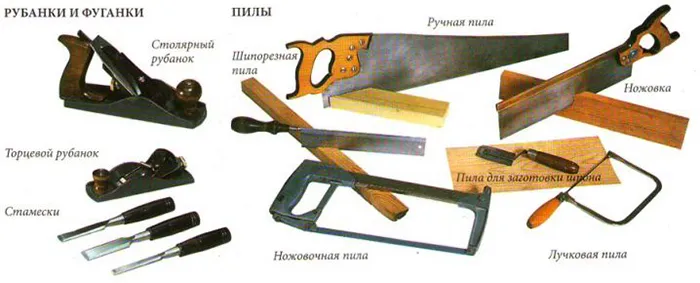

Для выполнения всех технологических операций необходимо подготовить материалы и инструменты. Инструменты потребуются обычные столярные. Хорошо, если есть возможность пользоваться электромеханической пилой – циркулярной или ленточной, или хотя бы электролобзиком. Если такой возможности нет, то потребуется ножовка по дереву.
Для шлифовки поверхностей потребуется болгарка и набор различных дисков – шлифовальных кругов.
Для проделки различных отверстий нужна электродрель и набор свёрл разных диаметров. Хорошо, если имеется доступ к фрезерному станку.
Материалом для изготовления двери является дерево. Это могут быть доски и бруски, может быть ДСП. При изготовлении филёнчатой двери потребуется толстая фанера, а для склеивания деталей – клей столярный или ПВА.
Строго говоря, инженер назовёт этот этап «конструированием» двери, т. к. понятие «проектирование» относится обычно к большим строительным объектам. Но от смены термина работа менее важной не становится.
Комплект технической документации должен иметь в своём составе чертёж общего вида двери в трёх проекциях, чертежи всех деталей, из которых будет собрана дверь, сборочный чертёж с пронумерованными деталями и чертежи основных узлов соединения деталей. В комплект технической документации на дверь также входит спецификация всех деталей, включая крепёж, с указанием названия, номера, материала изготовления.
Методика изготовления
Изготовление двери является обычной плотницкой работой и под силу любому мужчине, владеющему такими навыками. Сначала в соответствии с чертежами изготавливаются все деревянные детали. Затем «на сухую», т. е. без клея и шурупов, нужно собрать дверь, проверить её комплектность и совместимость деталей. Если задуманы стеклянные вставки, то их нужно вырезать и тоже примерить к своему месту. На этом этапе исправляются все недочёты, дверь разбирается, места соединений промазываются клеем, и снова производится сборка. Все прямые углы проверяются и выставляются по строительному угольнику, и для контроля прямоугольная дверь проверяется на равенство диагоналей.
Изготовление деталей, имеющих отношение к механизму перемещения (направляющие и ролики), требует специального оборудования и профессиональных умений. Поэтому лучше присмотреть в строительных магазинах подходящий комплект, купить его, а потом самостоятельно установить его в нужное место.
Монтаж подвесной системы

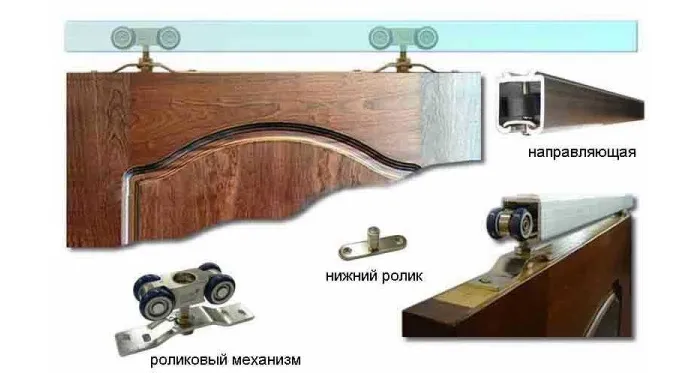

Установка подвесной системы требует лишь умения владеть отвёрткой и аккуратного выполнения инструкции. Основой подвесной системы является профилированная направляющая, которая крепится на балке над дверным проёмом. А балку надо укрепить либо над проёмом, либо на стене, либо на потолке. Профиль направляющей похож на букву П с загнутыми ножками, между которыми остаётся просвет. По этим отогнутым лапкам катятся ролики, которые находятся внутри буквы П. Сами ролики заключены в обойму, на которую подвешена дверь. Подвижный механизм имеет две таких обоймы.
Сначала на стену или на потолок крепко закрепляется брусок, затем на его нижнюю плоскость привинчивается направляющая верхняя рельса. Шляпки шурупов не должны торчать наружу. К верхнему торцу дверного полотна по краям привинчиваются кассеты с роликами. Теперь, приподняв дверное полотно, можно последовательно ввести кассеты с роликами в паз верхней рельсы. Перемещая дверь в оба крайних положения, нужно на рельсу привинтить оба стопора, чтобы дверь не выезжала за разрешённые пределы.
Эта дверь имеет один нижний ролик, который не позволяет полотну отклоняться от вертикали. Он привинчен к полу у края дверного проёма и входит в паз на нижнем торце дверного полотна. Открыв двери, нужно вставить нижний ролик в паз и закрепить его на полу. Таким образом и пол не повреждён, и дверь не болтается.
Самостоятельное изготовление упрощенного варианта для дачи
Самым упрощённым вариантом дачной раздвижной двери будет подвеска дверного полотна через кольца на трубу по аналогии с тяжёлой шторой.
Что нужно для работы
Для работы необходимо приобрести двухдюймовую оцинкованную водопроводную трубу длиной чуть более двойной ширины дверного полотна. Конечно, перед этим необходимо обзавестись самим дверным полотном. Сделать его нетрудно и самому, аккуратно сколотив под размер струганные сухие доски. Можно взять подходящего размера лист ДСП, но это будет тяжёлая конструкция, либо привезти старую межкомнатную дверь из города.
Кроме этого, потребуются кольца для подвески двери, всевозможный крепёж, нижняя рельсовая система или нижний направляющий ролик (это будет более простой вариант).
Расчёты и чертежи
Расчёты сводятся к определению длины направляющей трубы, которая должна быть вдвое длиннее ширины дверного полотна плюс 15–20 см. Высота прикрепления трубы должна снизу обеспечить зазор между торцом полотна и полом 10–20 мм. Чертежи можно заменить эскизами от руки, но с размерами.
Инструкция по изготовлению
Изготавливать сложные детали не нужно. Понадобится только нарезать металлические полоски для крепления шторных колец на верхнем торце двери. Сначала следует отрезать по размеру кусок двухдюймовой водопроводной трубы. На стене установить стандартный фланец с резьбой и ввинтить стандартный сантехнический уголок, а уже в него – один конец трубы. К верхнему торцу двери металлическими скобками прикрепить шторные кольца с шагом 20–25 см. После этого дверь можно вешать на трубу, а затем закрепить на трубе и на стене второй сантехнический фланец с уголком.
Установка подвесной системы

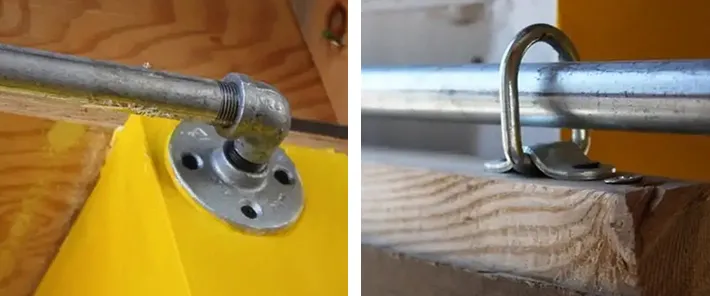

Для простейшего варианта подвесную систему установить довольно просто. Сначала нужно установить направляющую трубу на своё место – ввинтить её конец в уголок, закреплённый с фланцем на стене. Затем на верхнем торце двери укрепить кольца и надеть их на свободный край трубы. Затем этот край штатно закрепить водопроводным уголком с навинченным на него фланцем. Нижний торец двери совместить с нижним роликом, который привинчен на полу на краю дверного проёма. Установить в нужных местах упоры. На этом установка простейшего варианта раздвижной двери закончена. Трубу можно протереть слегка вазелином для лучшего скольжения.
Ошибки при самостоятельном изготовлении и монтаже
Типичные ошибки самодельщиков при строительстве раздвижных дверей сводятся к неправильному определению установочных размеров. Ещё могут быть выбраны слишком лёгкие и не очень прочные направляющие и ролики подвесной системы. И не всегда самодельщики крепко монтируют верхнюю направляющую, поэтому со временем она может отвалиться.
Заключение
Раздвижные двери – это и дань моде, и очень прагматическое решение. Для дизайнеров появляется бескрайнее поле для выбора всевозможных вариантов изменения интерьера, а хозяин квартиры экономит жилую площадь.
