Чертежи сварочного стола для вашего проекта

Если у вас есть хороший электроаппарат и маска с ЖК-регулятором, а также качественные электроды, сварить две детали качественно – дело довольно простое. Особенно если все работы выполняются на удобной сварочной столешнице.

Примечание: Если вас интересует, как создать сварочный стол по чертежу, мы можем предоставить соответствующие указания и советы.

Виды сварочных столов

Большинство самодельщиков абсолютно уверены в том, что работать сварочным аппаратом можно и на обычном верстаке или даже на бетонном полу. Опытные мастера способны работать сварочным инвертором, что называется, «на коленке», но даже они предпочитают работать на специальном столе, особенно, если требуется изготовить сложную пространственную конструкцию.

Для работ с использованием сварки в домашних условиях преимущественно используется четыре основных модели столов:

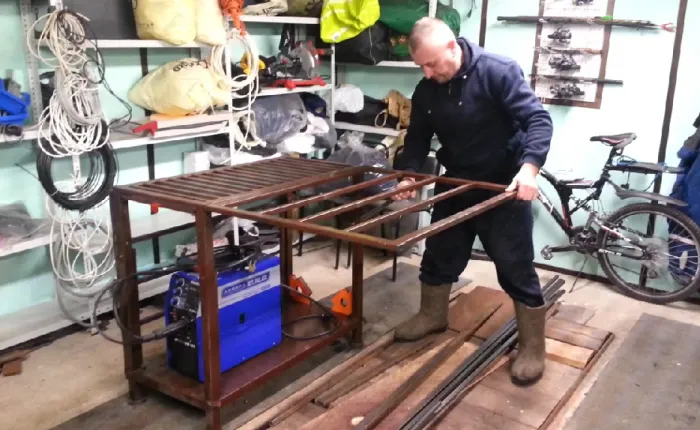

  • Универсальный реечный станок или стол из металлического профиля. Конструкция во многом сходна со столярным верстаком, единственным отличием является то, что продольные рейки столешницы и станина свариваются из металла;
  • Металлический слесарный верстак, переделанный под специфику обращения со сварочным аппаратом. В ходе переделки мастера устанавливают на стальной столешнице дополнительную лампу в защитном кожухе, легкосъемный лоток с сухим песком и струбцины, используемые для фиксации свариваемых деталей;
  • Монтажный сварочный стол, отличается от предыдущих моделей формой и устройством столешницы. Вместо продольных стальных профильных лаг на поверхности столешницы вваривают несколько десятков трубчатых гнезд для установки и фиксации струбцин;
  • Поворотные столики и подставки используются для сварки малогабаритных деталей сложной конфигурации с большим количеством точек соединения.

Все столы для электросварки, независимо от схемы, изготавливают из конструкционной стали, чаще всего сваркой или с помощью болтовых соединений. На боковой поверхности столешницы или на одной из ножек столика врезают или вваривают контактную площадку, к которой будет подключаться нулевой зажим сварочного аппарата.

Остается уложить заготовку на столик, подключить сварку к сети, и можно варить металл. Это значительно удобнее, чем если попытаться сварить деталь на бетонном полу или на кирпичах, когда львиную долю времени приходится тратить в поисках места для подключения нулевого зажима.

Требование к сварочному столу

Нельзя делать сварочный стол по произвольной схеме, при выборе схемы и устройства основания следует учитывать, что работать предстоит с расплавленным и разбрызгивающимся металлом и электрической дугой в полторы сотни ампер. Поэтому конструкция должна соответствовать четко обозначенным требованиям:

  • Основание и столешница изготавливаются только из трубчатого профиля, столешница и вся конструкция должна быть достаточно массивной, чтобы удары молотком или случайный толчок, падение детали на рабочую поверхность не привели к опрокидыванию конструкции;
  • Стальные ножки или опоры обязательно перевязываются нижней горизонтальной обвязкой из профильной трубы или уголка. Таким образом, удается избежать расшатывания или деформации конструкции при установке на рабочее место очень тяжелых или габаритных деталей;
  • Рабочая поверхность оборудуется решетчатой декой, через которую раскаленный шлак и капли металла беспрепятственно, без рикошета, проваливаются в лоток с песком или на бетонный пол;
  • Место для проведения сварочных работ обязательно оборудуется вытяжкой. Если работы со сваркой проводятся нерегулярно, то металлическую конструкцию изготавливают передвижной или переносной, например, устанавливают на стальные колеса с резиновой оплеткой или на обрезиненные пятаки.

К сведению! Если сварочный стол планируется использовать для работ со сваркой на открытом воздухе, опоры должны в обязательном порядке изолироваться гетинаксом, резиной или любым другим диэлектриком.

Если рабочая или сварочная плоскость зашита сплошным металлическим листом, то нижний ярус верстака можно оборудовать сеткой или полкой для хранения инструментов. В профессиональных моделях сварочных приспособлений, ложементов в нижнем ярусе располагаются подставки для ног или монтажных крючков для хранения электродов, молотков, щеток и разметочного инструмента.

Конструкция стола для сварки

Устройство и схему верстака необходимо подбирать в зависимости от роста человека, характера свариваемых деталей, габаритов и веса. Наиболее значимыми условиями, обеспечивающими комфортную работу и обращение со сварочным аппаратом, считаются следующие факторы:

  • Высота стола для сварочных работ. В условиях работы стоя столешница или рабочая поверхность должна находиться на уровне пояса сварщика;
  • Габариты столешницы. Как правило, для профессиональных работ выбирается ширина и длина рабочей поверхности 70-75 см. Максимальная точность сварки достигается, если сварочная зона удалена не более ¾ длины рук сварщика;
  • Размеры сварочного стола для работы в сидячем положении можно скопировать с обычного домашнего табурета или стула, но в этом случае приспособление приходится оборудовать защитным экраном на высоту 70-80 см, чтобы избежать попадания искр и раскаленного шлака на ноги и одежду работника.

Сварочно-сборочные столы

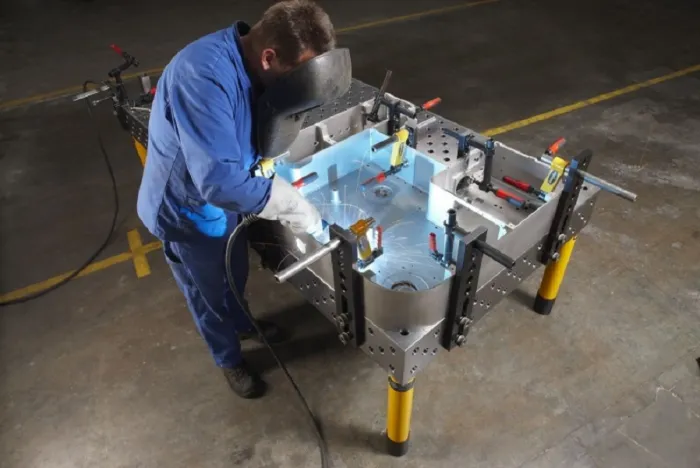

Верстаки и столы, используемые для одновременного проведения монтажно-сборочных и сварочных работ, условно выпадают из общего ряда оборудования для сварки. Обычные столики, подставки и держатели заготовок изготавливают, что называется, в формате тумбочки, небольшая квадратная столешница обеспечивает удобный доступ к деталям с любой стороны.

По габаритам и устройству столешницы сварно-сборочные столы ближе к слесарным верстакам.

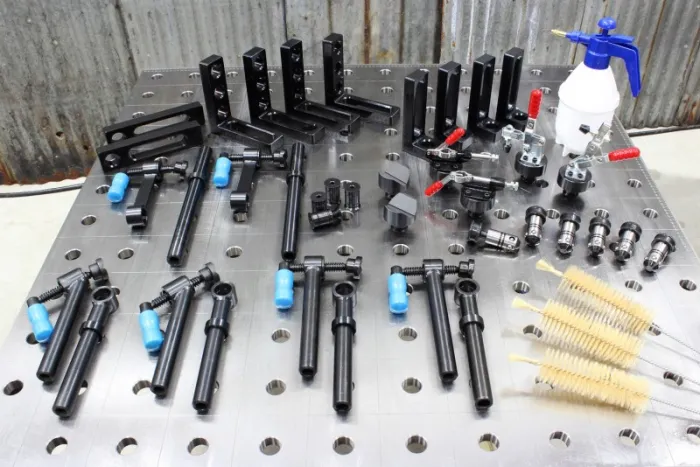

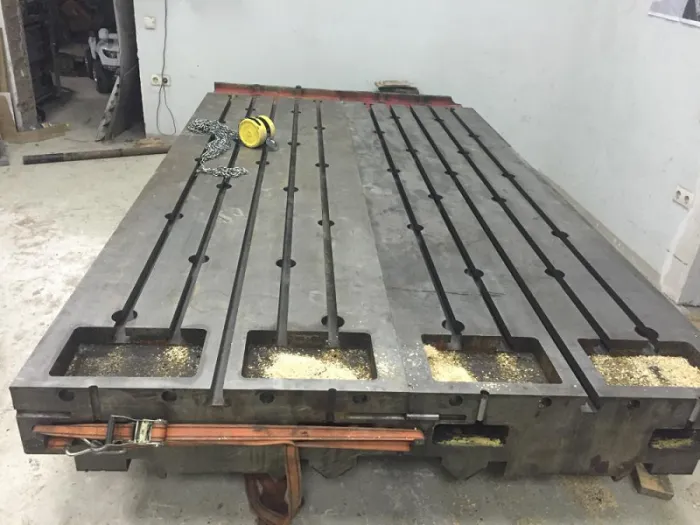

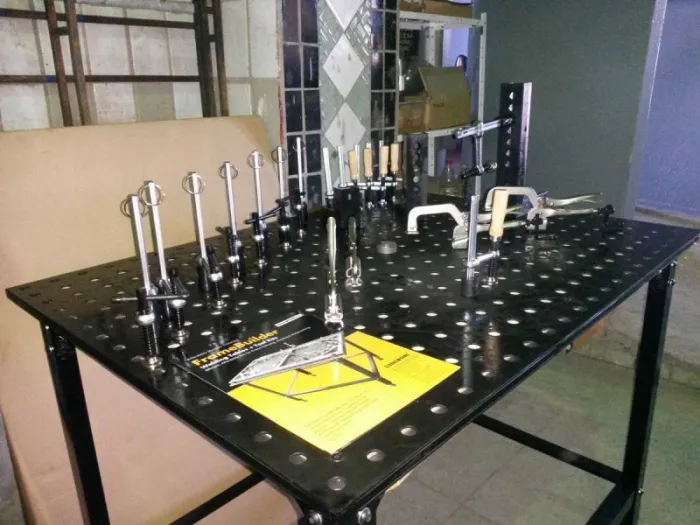

Рабочая поверхность изготавливается из толстолистового металла с просверленными отверстиями под установку струбцин, монтажных фиксаторов или измерительного инструмента.

На столешнице могут располагаться дополнительные приспособления для фиксации заготовок, например, при проведении сварочных работ объемных деталей из тонкого проката на столе приходится устанавливать ложементы, опорные плиты, штативы, обеспечивающие надежное удержание свариваемых кромок до окончания сборочных работ.

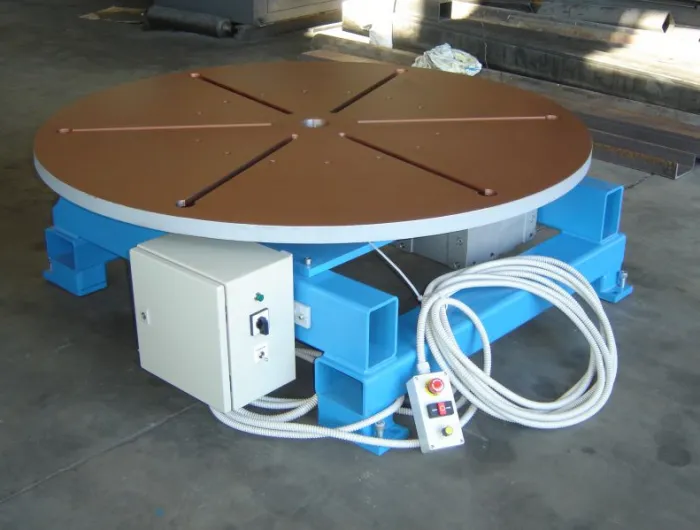

Поворотный сварочный стол

Поворотный стол-верстак больше похож на часть промышленного сварочного оборудования. Рабочая поверхность выполняется в форме сплошного металлического диска с несгораемым термостойким покрытием, приподнятым над станиной стола. Свободная наружная кромка диска позволяет фиксировать соединяемые детали в любом месте сварочного приспособления.

Как правило, на столешнице наносятся специальные маяки или разметка, позволяющие максимально точно совместить оси вращения и избежать биения сварного шва в процессе поворота детали. Это наиболее сложный вариант сварочного приспособления, но иногда без такого стола просто не обойтись. Например, если требуется сварить кольцевой шов на баллоне, круглом корпусе буржуйки, соединить заготовки двух стальных трубопроводов. В этом случае сварочный стол обязательно оборудуется поворотным ременным приводом. За счет вращения столешницы сварщик может сварить тяжелый шов, не меняя свое положение относительно приспособления, что очень важно для обеспечения высокого качества сварки.

Простой стол для сварочных работ

Простейший вариант стола может быть изготовлен по схеме, приведенной на фото. Из двух отрезков двутавра №70 сваривают основание рамы. Ножки высотой 60-65 см можно сделать из квадратной профильной трубы. Для изготовления столешницы потребуется десять метров двутавра №50 или пятерку профильной трубы 40х60 мм.

Трубу режут болгаркой по короткому ребру на две половинки, шлифуют и приваривают на готовую раму.

В результате получился очень надежный и удобный сварочный столик, на котором можно выполнить большую часть сварных работ.

Полупрофессиональный стол сварщика

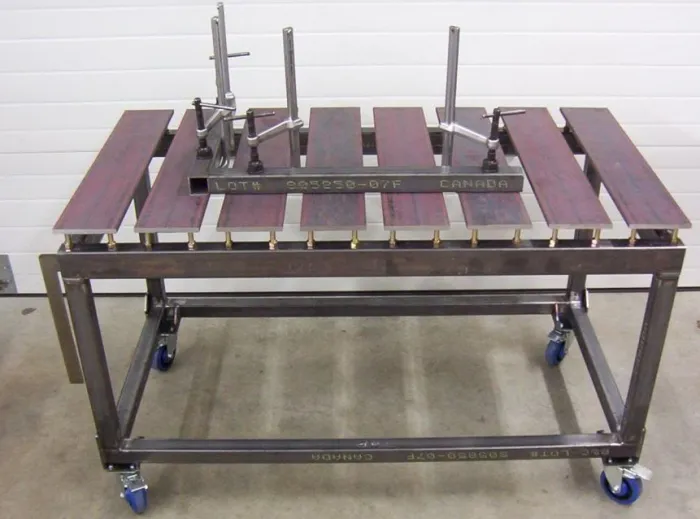

Для выполнения сварных швов в изделиях более высокого уровня потребуется сварочный стол более сложного устройства. Одна из моделей современных приспособлений приведена на фото. Конструктивно стол отличается от любых других только наличием регулируемых по высоте опор и столешницей особого устройства.

Рабочая поверхность изготавливается из перфорированных ламелей. Набор стальных уголков обеспечит надежную фиксацию на сварочном столе изделия даже самой сложной конфигурации.

Необходимые инструменты и материалы

Для изготовления полноценного сварочного стола потребуется профильная труба 70х70х3,5 мм, комплект роликовых опор и лист толстого металла. Из инструментов потребуются сварочный инвертор, настольная пила для нарезки металла и разметочный инструмент.

Раскройку металла можно выполнить и с помощью ручной болгарки, но получить столь необходимый идеально прямой угол реза не получится, поэтому нарезать профильную трубу и полоски столешницы придется с помощью настольной или стационарной пилы.

Чертежи сварочного стола

Конструкция сварочного стола состоит из двух основных деталей — опорной рамы и столешницы. Раму можно изготовить из швеллера или трубы, если сварочный стол предполагается сделать передвижным, то лучше всего использовать профильную трубу или стальной уголок.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы.

Для стационарных сварочных столов столешницу и защитный короб лучше всего установить на кирпичном каркасе. Наиболее необычные варианты сварочного стола в виде складывающейся конструкции или откидного столика, закрепленного на стене гаража или мастерской.

Чаще всего для обычного гаража или мастерской стол для сварки изготавливают со столешницей из листового металла. В этом случае его можно использовать как для сварочных работ, так и слесарки или ремонта. Поэтому угловые зоны рабочей плоскости используют для установки слесарных тисов, приспособлений для нарезки и сверловки металла. По сути, лучший вариант сварочного столика для домашних работ представляет собой комбинацию верстака для слесарных работ с небольшими дополнениями для подключения сварочного аппарата.

Изготовление сварочного стола

Процесс изготовления стола начинается с разделки купленной квадратной трубы. Рама и каркас столика изготавливаются из квадратной трубы 70х70 мм. От того, насколько точно будет выполнена нарезка и сборка всех деталей каркаса, зависит, будет ли вся конструкция достаточно устойчивой.

Ножки для стола

Первые отрезанные четыре куска квадратной трубы длиной по 80 см будут использованы для изготовления опорных стоек или ножек сварочного стола. Предварительно трубные заготовки собираются на стальной плите в один пакет, подрезаются и торцуются так, чтобы длина у всех ножек была выдержана с точностью до миллиметра.

Опорную часть каждой ножки необходимо снабдить толстой металлической пластиной, на которую будут крепиться поворотные колеса или ролики. Вырезанные из стали – пятерки пластины сразу засверливаем под крепеж колес и привариваем на ножки.

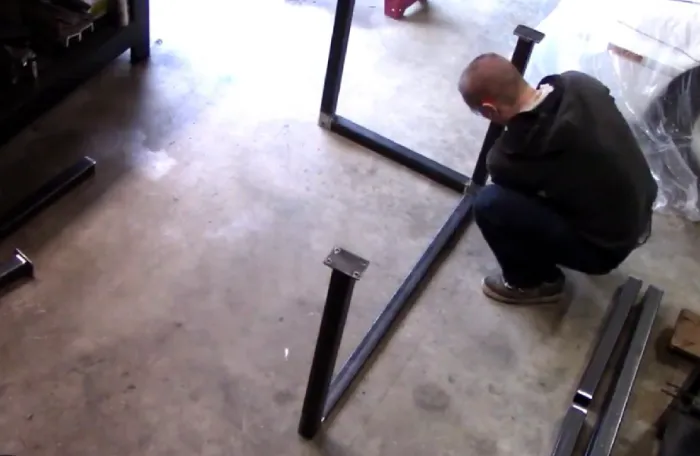

Далее необходимо собрать каркас сварочного стола. На бетонном полу размечаем плоскость будущей конструкции и выставляем готовые ноги на бетоне по выполненной разметке.

По выбранным габаритам вырезаем детали опорной части каркаса сварного стола.

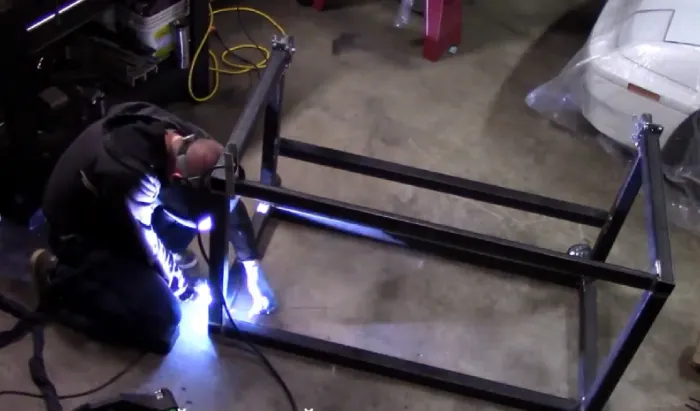

Выложенные на бетоне заготовки выравниваем по уголкам — калибрам и фиксируем струбцинами. Каркас свариваем точками полуавтоматом или обычной электросваркой.

После того как металлические детали были прихвачены небольшими сварными швами, необходимо дать конструкции остыть и еще раз проверить геометрию ножек. Необходимо, чтобы стойки находились в строго вертикальном положении, а расстояния между ними на противоположных сторонах различалось не более чем на 1-2 мм.

Следующим этапом необходимо изготовить нижний ярус стола. Его конструкция несколько отличается от традиционной обвязки уголком, как это делается в случае сборки для столярных и слесарных верстаков.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы. Такая конструкция нижнего яруса обеспечивает удобную постановку ног при работе с деталями, уложенными на сварочном столе. Ничего не мешает переносу центра тяжести далеко вперед, в результате появляется возможность сварить самые сложные и тонкие изделия.

Изготовление столешницы

После зачистки деталей от окалины и установки опорных роликов каркас сварочного стола окрашивают термостойкой краской. Столешницу лучше всего изготовить из стального листа толщиной не менее 5 мм. Большая толщина металла гарантирует, что рабочая поверхность не деформируется и не выдаст пузырь при сильном нагреве.

Плиту столешницы вырезают по чертежу и укладывают на готовый каркас. Прежде чем сварить, необходимо проверить наличие зазоров и подогнать опорные места так, чтобы столешница опиралась на все четыре точки основания. Металлическую плиту фиксируют струбциной и приваривают к каркасу углекислотным полуавтоматом.

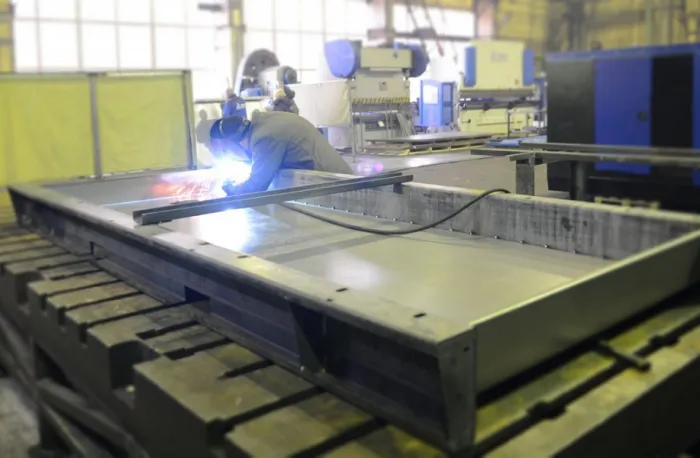

Защитный короб

Главные враги опытного сварщика – пыль, шлак и окалина неизбежно накапливаются на рабочем столе. Иногда остатки эмульсии и крупные капли расплавленного шлака необходимо удалять со столешницы еще до окончания работ.

Для этих целей к столешнице добавляется защитный короб, его можно сделать из оцинкованной стали или обычного кровельного металла. Место для установки защитного короба на столе выбирается в зависимости от предпочтений сварщика.

Безопасность при исполнении сварочных работ

При проведении сварочных работ, прежде всего, нужно быть предельно внимательным, чтобы избежать поражения электрическим током и отравления при выполнении сварки деталей с цинковым или кадмиевым покрытием. Для безопасной работы на столе обычно укладывают лист асбеста или гетинакса, на который можно уложить сварочный ключ, не выключая инвертор.

Заключение

Изготовленный стол отвечает всем требованиям, предъявляемым к промышленному оборудованию и оснастке при проведении работ с использованием сварки любого типа. Для безопасной работы к столику потребуется добавить резиновый коврик, ящик с инструментами и исправно работающую систему вентиляции и автономное освещение.
