Столешница для сварочного стола с учетом высоты по ГОСТу

Площадка в цехе или домашней мастерской, где проводятся сварочные работы, обязательно должна быть оснащена специальной рабочей поверхностью. Таким образом, рабочее место сварщика проектируется и создается с учетом определенных требований к безопасности и удобству. Если интересует аспект «столешница для сварочного стола», то это важный элемент, обеспечивающий эффективное и безопасное проведение сварочных работ.

Какие бывают виды сварочных столов

Любая работа будет выполнена более профессионально и качественно, если правильно организовать рабочее место. Для изготовления сварных изделий, не превышающих по габаритам 1 м, очень удобно иметь стол определенной высоты. На нем можно закрепить заготовку, организовать освещение, обеспечить доступ работнику к месту соединения. Также в целях безопасности нужно оборудовать воздуховод для отвода ядовитых газов.

Сварочный верстак обязательно оснащается ящиками и приспособлениями, которые помогают разместить под руками расходные материалы и инструменты. Как правило, в домашней мастерской используются обычные столы бытового назначения.

Но если вы планируете постоянно выполнять работы по сварке деталей, то рабочее место, в том числе высота сварочного стола, должно соответствовать нормам и правилам.

VT-metall предлагает услуги:

Лазерная резка металла Гибка металла Порошковая покраска металла Сварочные работы

Только непрофессионал может считать, что для выполнения сварочных работ достаточно обычного верстака, а то и просто на бетонном полу удобно работать. Настоящий мастер, безусловно, окажется на высоте, даже работая «на коленках», но все-таки специальный сварочный стол позволит выполнить все швы более качественно, особенно если это сварка сложной пространственной конструкции.

Для домашних мастерских обычно приобретают какой-либо из следующих типов сварочных столов:

1. Универсальная модель реечного станка или стола, изготовленного из металлических профилей. Эти конструкции напоминают столярный верстак, но отличие в том, что основные части столешницы и рама выполняются из металлических деталей.
2. Стол из металла стандартной высоты, который используют для производства слесарных работ. Только его оснащают специфическими дополнительными приспособлениями для удобства и безопасности при сварочных работах – лампой в защитном кожухе, съемным лотком с сухим песком, струбцинами для закрепления деталей.
3. Модель монтажного сварочного стола, столешница которого отличается от других. Если у предыдущих видов на ней имеются продольные профильные лаги, то здесь в поверхность вварены трубчатые гнезда для закрепления струбцин. Таких гнезд может быть несколько десятков.
4. Различные виды поворотных столиков и подставок, на которых удобно сваривать малогабаритные детали нестандартной формы, имеющих множество точек соединения. Модели поворотных сварочных столов более функциональны, так как их можно поворачивать вокруг оси или поставить под определенным углом.

Высота этого сварочного стола позволяет работать с габаритными изделиями или сваривать детали сложной конфигурации. Столешница снабжена желобом с регулируемыми размерами, в котором удобно закреплять детали и заготовки для дальнейшей работы. Возможность вращения сварочного стола повышает производительность труда специалиста, так как ему не нужно часто смещаться и переходить на другое место, чтобы подойти к детали с нужной стороны.

Для изготовления сварочных столов любой высоты и других параметров используют конструкционную сталь. Все детали стола сваривают или соединяют болтами. Обязательный конструктивный элемент таких изделий – это контактная площадка, которая дополняет столешницу или вваривается в ножку на определенной высоте. Ее используют для подключения нулевого зажима оборудования для сварки.

Наличие контактной площадки существенно упрощает работу сварщика. Ему только нужно разместить заготовки на столешнице, подключить питание и начинать сваривать детали. Работать на столе, имеющим нужную высоту, все-таки гораздо комфортнее, чем пытаться примоститься на каких-либо подставках или на полу, тем более, когда приходится искать место, где подключить нулевой зажим.

Основные требования к сварочному столу

При работе со сварочным оборудованием требуется соблюдать меры безопасности, поэтому имеются определенные требования к конструкции и оснащению сварочного стола, например, высота должна соответствовать норме.

Для комфортной работы необходимо следующее:

• В помещении нужна вытяжка. Во время сваривания деталей выделяются вредные газы и пыль, поэтому в нем должно быть оборудование для устранения этих выбросов.
• Рядом с рабочим местом найдите участок для установки вентилятора. Лучше его закрепить на высоте 1,5 м.
• Торцы столешницы лучше покрыть медными пластинами.
• Мощность осветительной системы должна быть не более 36 Ватт.
• Электроды и другие необходимые инструменты удобно складывать в специальные ящики, встроенные в корпус.
• Необходимо иметь отсек с замком для хранения приспособлений и инструментов, которыми пользуются реже.
• Конструкция должен быть заземлена – это обязательное условие для работы.

Внимание! Для изготовления сварочного стола в домашней мастерской выбирайте материал негорючий, неплавкий и не выделяющий при нагревании ядовитых и вредных веществ.

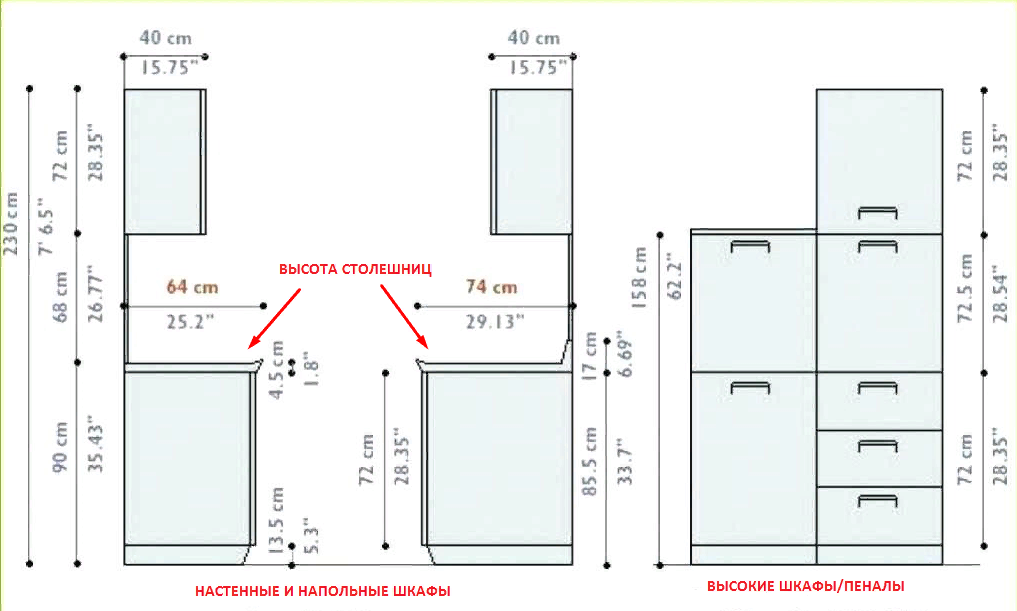

Какова оптимальная высота сварочного стола (и другие размеры)

Сварочные столы обычно имеют высоту 70–90 см, длину столешницы 1 м и ширину 80 см. Но это рекомендуемые параметры, при необходимости изготавливают изделия и других размеров в зависимости от площади рабочего места.

Лучше рассчитать все заранее и учесть требования ГОСТа. Работать удобно, когда у специальной мебели стандартная высота.

При изготовлении и установке следуйте рекомендациям:

1. Место для работы сварщика выбирайте так, чтобы естественный дневной свет из окна или от источника света падал слева.
2. Центральные части тисков, установленные на столешнице, должны отстоять друг от друга на 0,9 м.
3. Столы, на которых сварку производят стоя, должны устанавливаться на ровном и прочном фундаменте. Каждое рабочее место оборудуется светильниками и защитой.
4. Чтобы предотвратить разлетание металлических осколков, нужно установить защитную металлическую сетку.
5. Обычно столешницы имеют ширину 0,8–0,9 м, длину 1,2–1,5 м. Место для верстака необходимо определить заранее, так как вокруг него должна быть свободная рабочая зона около 0,5 м.
6. Высоту сварочного стола для работы стоя определяют перед изготовлением и в дальнейшем этот параметр не меняют. Показатель учитывает физиологические характеристики человека, а именно поддержку позвоночника силой мышечного корсета. Оптимальную высоту стола получают, если из роста человека в сантиметрах вычесть 110 (среднее значение нагрузки верхней оси позвоночника).
7. Если высота сварочного стола не подходит к росту человека, то пользуются подставками со стандартными размерами от 5 до 15 см от пола.
8. Существуют определенные виды сварочных работ, которые выполняются сидя. В этом случае под ноги ставится подставка, размер которой 40х40 см, а высота угла наклона 24 см.
9. Для определения высоты стула измеряют расстояние между стопой в обуви и подколенной выемкой. В среднем этот показатель равен 45–47 см.
10. Чтобы человеку было удобно работать сидя и у него не болела спина, например, это касается ювелирных мастерских, высота спинки стула должна быть 35 см.
11. В зоне установки сварочного стола необходимо поддерживать температурный режим в пределах +16…+17 °С.

Недостаточную площадь в помещении можно компенсировать установкой модели поворотного или откидного типа. Для безопасной и удобной работы стол должен быть надлежащей жесткости. Если говорить о линейной жесткости, то цифры такие – не больше 1-2 мм на 1 м длины рабочей зоны. Для угловой – это 0,5–10 мм.

Из чего состоит конструкция сварочного стола

У обычных сварочных столов стандартная высота и простая конструкция, поэтому стоимость их невысока. Но они отличаются надежностью и вполне подходят для работы.

Перечислим основные элементы этих изделий:

• прочная стальная рама, сваренная из углового профиля;
• шесть опор с возможностью регулирования по высоте;
• расположенная слева тумба с несколькими ящиками для различных рабочих приспособлений;
• инструментальная плита, на которой имеются Т-образные пазы, чтобы закрепить детали;
• подставки или полки на правой половине столешницы для размещения крупногабаритной оснастки;
• пылесборный поддон;
• кронштейны для сварочных проводов, установленные на разной высоте (могут быть предусмотрены разные варианты);
• емкость для воды или подставка для ее размещения.

Подготовить такой стол к работе несложно. Нужно только отрегулировать по высоте ножки, проверить посредством уровня соответствие горизонтальным и вертикальным направлениям, провести заземление, установить вентиляционное оборудование под нужным углом, выполнить подключение и проверку надежности работы инвертора.

Если планируется применять другой тип сварочного аппарата, тогда рабочее место нужно укомплектовать тележкой с мобильным вентилятором, имеющим шланг отсоса около 2 м, и магнитный держатель для закрепления на станине. Вентилятор должен быть снабжен электрическим кабелем длиной 4-5 м. Регулировку мощности вентилятора проводят в соответствии с необходимой производительностью. Если объем загрязненного воздуха составляет 2000 м 3 /час, то требуется агрегат, имеющий мощность не больше 0,8 кВт и диаметр входного отверстия около 150 мм.

Гораздо сложнее конструкция и комплектация сварочно-сборочных столов. Их высота и другие характеристики эргономичности схожи с обычными верстаками, однако есть отличия. Они дополнительно оснащаются приспособлениями для механизации отдельных видов работ, также возможна установка оборудования для сверления, фрезерования, шлифовки и т. д.

При необходимости можно оснастить стол дополнительными вентиляционными и воздуховодными системами. Функция вращения стола избавляет сварщика от необходимости ходить вокруг изделия и позволяет выполнять сваривание швов с высокой точностью. Максимальную надежность конструкции обеспечивает заделка опор в бетонный фундамент.

Современные модели сварочно-сборных столов обычно имеют в комплекте быстроустанавливаемые тиски, комплект зажимных прихватов, поворотную подставку под аппарат для сварки.

Если необходимо установить на столешнице оборудование для фрезеровки или сверления, то на ней предусматривают соответствующие пазы, а рама стола изготавливается под определенные динамические нагрузки. Уточнить остальные требования к устройству таких конструкций можно, прочитав ГОСТ 21694. Цены на модели полупрофессиональных столов составляют сегодня от 62 000 до 65 000 рублей.

При выборе сварочного стола такого типа не пренебрегайте следующими рекомендациями:

• В конструкции должны быть использованы только негорючие и тугоплавкие материалы.
• Надежная и устойчивая станина характеризуется большим весом, стол может весить около 180–200 кг.
• На рабочем месте должно быть ровное и стабильное освещение, лампы не должны моргать.
• Рядом со сварочным столом на необходимой высоте должна быть возможность установить вентиляционную систему. Также очень удобно, когда конструкция может вращаться вокруг оси.
• Если предполагается производить дополнительные работы по сверлению и фрезеровке изделий, то верстак должен быть устойчивым, выдерживать высокие нагрузки и оснащаться специальными пазами для установки этого оборудования.
• Приобретать ту или иную модель нужно в зависимости от производимых работ. Не стоит переплачивать, если сварочный аппарат будет использоваться нерегулярно.

Техника безопасности при работе за сварочным столом

Сварочные работы относятся к опасным и вредным для здоровья процессам, которые сопровождаются следующими факторами:

• высокой температурой;
• разлетом раскаленных брызг;
• высокоинтенсивным ультрафиолетовым излучением;
• опасностью поражения электротоком;
• падением тяжелых заготовок и деталей.

Чтобы минимизировать вредные воздействия, требуется соблюдение следующих правил:

• Варить металл можно только в мастерских, в которых имеется приточная и вытяжная вентиляция принудительного типа.
• Высота сварочного стола для работы сидя или стоя должна соответствовать требованиям безопасности, также необходимо проверить оборудование и устранить механические повреждения, нарушение изоляции, закрепить контакты.
• Необходимо пользоваться средствами индивидуальной защиты: маской сварщика, респиратором, спилковыми защитными перчатками с крагами, огнеупорной одеждой и обувью.
• Вокруг верстака должно быть достаточно свободного пространства для удобного доступа к зоне сварки.
• Запрещено пользоваться случайными опорами.
• Во время работы детали нужно закреплять с помощью крепежных приспособлений.
• Рядом с рабочим местом запрещено хранение горючих материалы и жидкостей и их применение. Для них должно быть оборудовано специальное хранилище не ближе 5 м.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Изготовление сварочных столов

Получить прочный и аккуратный сварочный шов можно только в случае выполнения работ на сварочном столе. Помимо прочего, он обеспечивает больший комфорт, поскольку на нем можно закрепить детали при помощи струбцин или держателей. Из этой статьи вы узнаете, каким образом выполняется изготовление сварочных столов.

Требования к сварочному столу

Для мастера, регулярно занимающегося сварочными работами, стол необходим независимо от того, каким типом сварочного аппарата он пользуется – газовым или инверторным. Благодаря столу выполнение большинства операций будет облегчено, а получаемые детали будут иметь качественные соединения при приложении меньшего количества усилий.

Прежде чем приступить к проектированию и изготовлению сварочного стола, изучите предъявляемые к нему требования. Он должен оснащаться:

• принудительной вытяжкой для отвода газов, располагаемой над рабочим местом;
• вентилятором, устанавливаемым с левой стороны на высоте 1,3–1,5 м;
• медным кантом, помогающим очистить электроды;
• полками и ящиками, в которых размещаются электроды и инструменты;
• креплением для подключения заземления;
• светильником на 36 В для освещения рабочей зоны;
• конструкция не должна содержать горючие материалы и те, что в процессе нагрева выделяют вредные вещества.

Кроме того, для большего удобства при изготовлении сварочный стол можно оснастить механизмом подъема и опускания столешницы, приспособлениями, фиксирующими ножки (к примеру, болтами, позволяющими закрепить их на полу).

Площадь рабочей поверхности должна быть минимум 0,8–1 м² с примерно одинаковыми по размеру шириной и длиной столешницы. Удобнее всего работать при высоте конструкции 70–100 см в зависимости от конкретных видов работы. Поэтому изготовление сварочного стола с регулируемой по высоте столешницей будет прекрасным решением.

Виды столов для сварки

Конструкция сварочного стола зависит от того, насколько часто он используется и какие работы при этом выполняются. Если необходимость в нем возникает изредка, а сами сварочные операции достаточно простые, то можно обойтись изготовлением простого варианта. Проведение ремонтных работ и производство сложных конструкций требует наличия сборочно-монтажного полупрофессионального рабочего места.

1. Простой стол для сварочных работ.

Изготовление сварочных столов такой конструкции отличается простотой, при этом они обладают высокими прочностными характеристиками, надежны и удобны в использовании. В основе конструкции лежит жесткая рама с приваренными к ней четырьмя стойками, выполненными из профильных труб или уголков и скрепленными поперечными элементами на расстоянии 20 см от пола.

Сверху располагается столешница, имеющая пазы для струбцин. Рама и столешница дополнены приваренным кронштейном для сварочного кабеля. Под столешницей можно разместить лоток для мусора. Можно также оборудовать сбоку полки для крупногабаритных инструментов и материалов и подставку для емкости с водой.

2. Полупрофессиональный стол сварщика.

Изготовление сварочного стола полупрофессионального типа несколько сложнее, поскольку для него требуется дополнительное оборудование. Работать на нем так же удобно, как и на простом, однако для его оснащения используются металлообрабатывающие головки для сверления, фрезерования, шлифования и др. Кроме того, его можно оснастить встроенной системой вентиляции и воздуховодом.

Для крепления полупрофессиональных конструкций к полу используют анкерные болты. Вращающаяся столешница дает возможность выполнять сварку сложных конструкций без перемещения с места на место. Инвертор устанавливается на поворотной площадке. Рабочее место комплектуется также съемными тисами и струбцинами разного размера.

Основные этапы производства сварочных столов

Самостоятельное изготовление сварочного стола на основании чертежей состоит из 6 этапов:

1. Сборка столешницы.
2. Монтаж каркаса.
3. Сборка нижнего пояса жесткости, установка фиксирующих элементов или колесиков.
4. Изготовление емкости для отходов и ящиков для материалов и инструментов.
5. Соединение столешницы с каркасом, установка емкости и ящиков.
6. Шлифовка сварочных швов и зон реза, окрашивание конструкции.

Изготовление сварочного стола возможно при помощи промышленных чертежей. Но чаще всего в них содержится много технологической и производственной информации, которая не актуальна при домашних работах. Возможно самостоятельное изготовление чертежа, необходимо лишь выполнить правильные расчеты как общих габаритов, так и размеров всех заготовок по отдельности.

При изготовлении сварочного стола стоит сделать его высотой около 80 см – это позволит сварщику работать в удобной позе.

При самостоятельном изготовлении конструкции из профильных труб следует придерживаться следующих габаритных размеров:

• от пола до рабочей поверхности – примерно 70–85 см;
• защитный короб высотой минимум 140 см от пола.

Чтобы сделать стол, необходимы следующие детали:

• 4 уголка 25х25 длиной 46 см с концами, срезанными под углом 45°;
• 4 уголка 25х225 длиной 76 см с концами, срезанными под углом 45°;
• 4 металлических профиля 30х230х21,5 длиной 76 см (из них делают ножки стола);
• 2 стальных 3-миллиметровых листа 44,5х75 см (для изготовления полок);
• 2 метровых профиля 60х240х22 мм;
• 2 профиля 60х240х22 мм длиной 72 см;
• 8 профилей 40х230х21,5 длиной 72 см;
• 2 поворотных колесных опоры со стопорами;
• 2 колесных опоры.

Для нарезки металлопроката используется болгарка или отрезная пила, края и поверхность обрабатываются, чтобы не было заусенцев.

Изготовление столешницы.

Для изготовления контура столешницы используется профиль 60х240. Во время сборки необходимо следить, чтобы углы и диагонали были равными.

Для изготовления внутренней решетки используются отрезки профиля 30х230, которые при помощи сварки соединяются с контуром на одинаковом расстоянии друг от друга. Для обработки сварных швов необходимо воспользоваться угловой шлифовальной машинкой.

По бокам коротких сторон в нижней части столешницы можно прикрепить ручки прутков размерами 8–12 мм, чтобы облегчить перемещение конструкции при необходимости.

Ножки для стола.

Ножки крепятся к углам рамы столешницы. Сначала они соединяются с помощью точечной сварки, после чего угол их установки проверяется при помощи уголка и металлической линейки. Угол между ножками и столешницей должен составлять ровно 90°, иначе конструкция не будет устойчивой. Ножки можно оснастить креплениями для колес, особенно если вы намереваетесь перемещать стол по мастерской. Если же он будет размещен на постоянном месте, то колесики стоит заменить небольшими металлическими квадратиками, увеличивающими устойчивость конструкции и защищающими пол от повреждений.

После того как угол крепления ножек будет выровнен, они прочно привариваются и дополнительно скрепляются легкими уголками на расстоянии 20 см от концов. Последние привариваются плоской стороной вниз, образовавшееся углубление используется для размещения полочки, которая подходит для хранения сварочного оборудования, материалов, маски и пр.

Ножки можно дополнить кронштейнами и крючками, на которые будут вешаться кабели, держатели и т. п. Для их изготовления подойдет стальной прут и тщательно зачищенные большие гвозди.

Защитный короб.

Для изготовления защитного короба – приспособления, предохраняющего от брызг горячего металла во время сварочных работ и шлаков в процессе зачистки поверхности заготовок – используют тонколистовой металл, для каркаса берутся легкие уголки. Для крепления короба к столешнице используются штифты. Работая с деталями, габариты которых превышают размеры столешницы, необходимо снимать короб.

Под рабочей поверхностью стола можно разместить емкость с невысокими бортиками, куда будут собираться окалина и шлаки, образующиеся в процессе зачистки швов. Емкость необходимо приварить к столу под небольшим наклоном, в таком случае отходы будут собираться внизу лотка.

Для хранения инструментов используют металлический ящик, который может быть заменен тумбой с полками.

Сборка.

Изготовление сварочного стола и его сборка выполняются при помощи:

• сварочного аппарата;
• электродов;
• болгарки с отрезным диском и диском для зачистки;
• набора ручного слесарного инструмента;
• метровой линейки, уголка, рулетки.

Сборка состоит из следующих этапов:

• раскрой заготовок, проверка размеров и углов на соответствие чертежу;
• сборка столешницы – контура, затем ребер;
• приваривание ножек;
• присоединение нижней обвязки;
• крепление колес или опорных площадок;
• сборка защитного короба;
• монтаж емкости для отходов;
• финальная зачистка швов, удаление заусенцев и неровностей;
• нанесение грунта и краски;
• установка листа OSB.

Также можно дополнить стол ручками, облегчающими его перемещение, и крючками для крепления проводов.

Покраска стола.

При самостоятельном изготовлении сварочного стола его покрывают краской. Предварительно сварочные швы зачищаются и обрабатываются антикоррозионным средством. Если для окрашивания используется краскопульт или баллончик с краской, то колеса конструкции следует защитить полиэтиленом, в противном случае велика вероятность их заклинивания.

Краску необходимо выбирать, которая подходит для работы с металлами, например, можно пользоваться жаростойкими эмалями для радиаторов отопления. Также хорошие результаты показывает железный сурик, который следует обработать горелкой, пока он не обуглится, тогда покрытие будет прочным и термостойким.

Какой сварочный стол выбрать: рекомендации специалистов

При выборе подходящего стола необходимо ориентироваться на площадь, которой вы располагаете, а также на выполняемые задачи. Если сваркой вы занимаетесь время от времени в небольшом гараже, то подойдет откидной верстак для сварочных работ. Работать за простым стационарным или мобильным столом удобнее, но и места они требуют больше. Тем, кто ценит комфорт во время работы, стоит рассмотреть вопрос самостоятельного изготовления сварочного поворотного стола с круглой столешницей и жестко закрепленной опорой.

Если же вы занимаетесь сложными работами, то оптимальным вариантом станет стол, на котором расположено станочное оборудование. При покупке готового станка обращайте внимание на дополнительные комплектующие и их актуальность для вас лично.

При выборе удобного и надежного сварочного стола придерживайтесь таких рекомендаций специалистов:

• защитите рабочую зону экраном, выполненным из огнестойких материалов;
• необходимая жесткость конструкции обеспечивается за счет ее веса, который должен быть минимум 180–200 кг;
• при изготовлении сварочного стола нельзя использовать энергосберегающие лампы, поскольку стекло маски не поглощает их свет, соответственно, возникают блики;
• неплохо сделать поворотную платформу;
• при отсутствии встроенной вентиляции, необходим передвижной вентилятор, оснащенный магнитными присосками на всасывающем рукаве.

Основы техники безопасности при работе за сварочным столом

Есть несколько присущих сварке факторов, которые оказывают негативное влияние на здоровье сварщика, а именно:

• высокая температура;
• разбрызгивание расплавленного металла;
• интенсивное ультрафиолетовое излучение;
• риск поражения электрическим током;
• вероятность падения тяжелых предметов.

Для их минимизации необходимо следовать определенным правилам:

• Помещение, в котором проводятся работы, должно хорошо проветриваться, иметь принудительную приточную и вытяжную вентиляцию.
• Прежде чем приступать к работе, необходимо проверить, нет ли на сварочном оборудовании механических повреждений, ослабленных контактов, не нарушена ли изоляция.
• Следует работать исключительно со средствами индивидуальной защиты (пользоваться маской сварщика, респиратором, защитными перчатками с крагами, надевать огнеупорную одежду и обувь).
• Рабочее место и подходы к нему должны быть свободными.
• Выполнение работы со случайных опор запрещено.
• Обрабатываемые детали должны быть надежно закреплены при помощи крепежных приспособлений.
• Расстояние от мест хранения легковоспламеняющихся и огнеопасных жидкостей/материалов до сварочного стола должно быть не менее 5 м.

При строгом соблюдении перечисленных правил здоровье и жизнь сварщика не будут подвергаться риску.

Верстак в гараже своими руками

Верстак занимает центральное место в мастерской. Чем больше на нем приспособлений для работы и творчества, тем точнее должен быть расчет высоты столешницы от пола. Многочасовая работа в неудобном положении на верстаке может вывести из строя даже здорового и натренированного человека.

В мастерской частного дома

Верстаки делятся на четыре вида:

1. Слесарный – во все времена пользовался популярностью, особенно среди автолюбителей. Каждому второму приходилось вытачивать, растачивать деталь для автомобиля, которую было сложно приобрести на рынке. Он является самым востребованным, так как позволяет изготавливать малогабаритные изделия из всех видов материала.
2. Столярный – стол для творчества. Спроектирован для работы с древесными материалами. Делается удлиненных размеров, чтобы можно было расположить широкоформатные детали для создания мебели и предметов интерьера. На нем должны располагаться много тисков, упоров, зажимов, закрепляющих деталь на столе.
3. Универсальный – является средней производной между столярным и слесарным. Как и слесарный, имеет прочную металлическую поверхность, как столярный, – увеличенный размер для работы с деревом среднего формата. Такие столы делаются с регулируемой по высоте столешницей.
4. Плотницкий – большой, до 6 м, стол с усиленной рамой для работы с деревом больших размеров. Предназначен для обработки дерева, используется при изготовлении материалов для строительства. Плотник работает с породами разной высоты, поэтому стол делается с учетом регулировки.

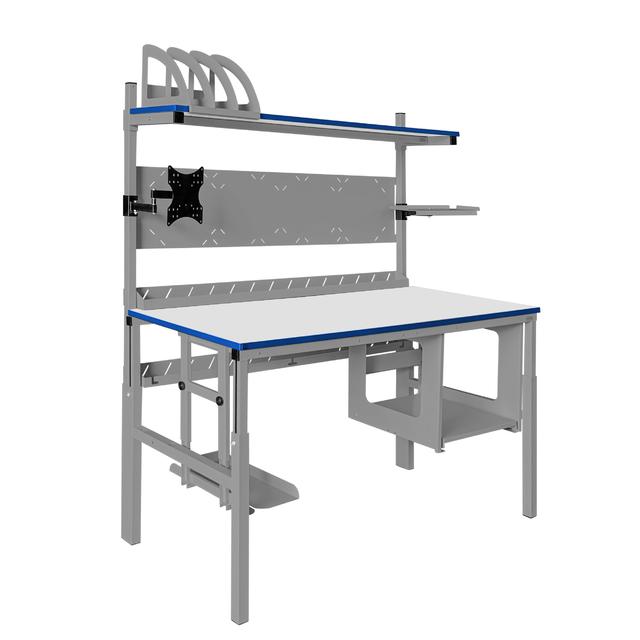

Верстак с регулировкой

Высота слесарного стола

Размеры изделия подбирают индивидуально. При этом имеют значение и параметры помещения.

В маленьких мастерских предпочитают использовать слесарный верстак ввиду его небольших габаритов.

Чтобы потом не вносить изменения в расположение, он устанавливается согласно требованиям ГОСТа и должен соответствовать стандартной высоте.

При этом необходимо учесть следующее:

1. Стол ставится перпендикулярно окну или источнику дневного света, чтобы освещение было направлено с левой стороны от мастера.
2. Расстояние между центральными частями тисков, расположенных на столе, составляет 90 см.
3. Станки, предназначенные для работы стоя, устанавливаются на фундамент, прочно фиксируя их. Они должны иметь защиту и местное освещение.
4. Для работы с металлическими деталями необходимо использование защитной металлической сетки.
5. Ширина составляет от 80 до 90 см, длина – от 120 до 150 см. Эти параметры следует учесть при расположении, так как должен соблюдаться режим свободного доступа. Вокруг стола с рабочей стороны требуется расстояние в 40–50 см.
6. Стандартная высота верстака определяется один раз и не требует изменений. С учетом физиологических характеристик поддержки позвоночника мышечным корсетом, высота высчитывается по формуле: рост человека (см) – 110 (средний оптимальный показатель нагрузки верхней оси позвоночника) = оптимальное расстояние верха столешницы от пола.
7. Если расстояние не соответствует росту, его изменяют с помощью подставки для ног. Стандартные размеры: 5–15 см от пола.
8. Для изготовления изделий в положении сидя применяется угловая подставка для ног 40х40 см и высотой угла 24 см.
9. Высота стула должна быть равна расстоянию от стопы в обуви до угла подколенной выемки. У человека среднего роста оно составляет 45–47 см. Спинка стула должна быть высотой в 35 см для оптимальной поддержки скелета. Эти параметры важны для ювелирной мастерской, так как во время работы приходится сидеть.
10. Температура воздуха в помещении, где стоит верстак, должна быть в диапазоне 16–17 градусов.

Школы и специализированные учебные заведения придерживаются этих же правил при обучении детей по профессиональной направленности. Поскольку слесарный станок не требует работы с крупными деталями, изменение высоты при различных типах работ не требуется.

Как сделать верстак своими руками

Инструменты для изготовления металлического верстака

Для стандартного стола готовят определенное количество деталей. Вертикальные стойки нарезают двух размеров: 90 и 150 см. Разница возникает из-за необходимости оборудовать экран для складирования инструментов, который выше стоек-ножек.

• стойки для ножек — 4 шт.;
• поперечные подпорки — 5 шт. по 60 см;
• горизонтальные прогоны — 2 шт. по 2 м для верха каркаса;
• соединительные балки — 2 шт. по 60 см для низа.

Горизонтальные элементы соединяют опорные стойки вверху и служат основой под столешницу. Внизу ножки соединяют балками по двум сторонам, крепят распорки. Стальные элементы стыкуют сваркой, можно применять болтовое соединение с гайками. Для инструментального щитка берут толстую фанеру, в тело которой вставляют крючки для навешивания, к поверхности крепят съемные и стационарные контейнеры.

Верстак подключают к общему контуру заземления. Верхние полки и щит с приспособлениями прочно фиксируют к стенам и полу. Используют металлические анкеры, а шурупы и саморезы не выдержат усилий. Электрику прячут в проводные каналы из ПВХ или гофрированные специальные шланги. Освещение делают сверху и с левой стороны.

Базовая комплектация

Металлический остов (каркас) является нагружаемой конструкцией, выдерживающей вес до 350 кг в зависимости от строения и комплектации. Верстак включает различные модули и усилительные детали. Столы для обслуживания больших запчастей автомобиля, например, агрегатов или колес, укрепляют дополнительной парой диагоналей.

Столешницу изготавливают по типу работ. В зависимости от этого выбирают материал плиты и вид покрытия на рабочей плоскости. Тиски устанавливают для фиксации заготовок и деталей при слесарной обработке и сборке. Учитывают размер губок, глубину захвата и рабочий диапазон, принимают во внимание габариты устройства и его вес. Различают стационарные и поворотные тиски.

Этапы сборки

Для изготовления каркаса понадобится опыт сварочных работ

Первоначально сваривают каркас. Для этого изготавливают базовую площадку под столешницу.

Поэтапная схема сборки и обустройства гаражного верстака:

1. Опорную площадку переворачивают, к ней приваривают каркас тумбочки и стойки ножек. Все опоры соединяют подкосами, продольными и диагональными (сзади) усилителями.
2. Для выравнивания и зачистки швов используют болгарку, удаляют заусеницы на краях, сглаживают острые грани от порезки железа.
3. Верстак переворачивают в привычное положение, и фиксируют на выбранном месте. Изготавливают столешницу из дерева или металла. Доски фиксируют к опоре болтами, а стальную крышку приваривают.
4. Устанавливают и крепят заднюю стенку, оформляют внутреннее наполнение боковых шкафчиков, стеллажей.

Перечислены основные действия, но в зависимости от конструкции могут добавляться дополнительные процессы.

Место установки

Выбор места определяется размером верстака. Если нужно время от времени проделывать определенные работы, подойдет небольшой стол, для него будет удобнее выбрать место. Необходимость в постоянной работе ведет к увеличению габаритов, для этого отводят значительную область в пространстве гаража.

Критерии для выбора рабочего места:

• достаточный объем свободного пространства, чтобы держать даже складной верстак в готовом к работе положении, а не убирать его после окончания работ;
• конструкцию ставят перпендикулярно световому источнику или оконному проему;
• есть возможность натянуть железную предохранительную сетку, при шлифовке, фрезеровке, точении;
• с передней стороны стола присутствует полоса шириной 50 см и больше для свободного перемещения человека при работе.

При выборе учитывают, что требуется подключение к источнику электричества.

Завершающие работы

После окончания работы верстак необходимо покрасить

Финишная отделка состоит в обработке грунтовкой по металлу или дереву, если это речь идет о деревянных деталях. Грунтовочный состав высыхает полностью, после этого поверхность конструкции покрывают масляной, эмалевой, латексной краской. Рекомендуют наносить 2 слоя.

Окрашивание защищает металлическую поверхность от коррозии, ржавчины, а дерево не будет впитывать влагу. Можно сверху лакировать верстак.

Какая оптимальная высота верстака для работы стоя

Особенность столярного верстака состоит в том, что столяр работает с тяжеловесным материалом и использует множество инструментов, таких как:

• циркулярка;
• фрезер;
• зажимы;
• тиски;
• упоры;
• заточный станок;
• приспособления для гравировки;
• ленточные пилы.

Чтобы повысить устойчивость, делают продольные и поперечные опоры.

Поверхность верстака изготавливают из дерева твердых пород. Стационарные варианты могут быть оборудованы ящиками, полками, креплениями для размещения инструментов. Мобильные и складные подразумевают только рабочую поверхность.

Изделие из уголка для работы стоя

Чтобы проверить, какой высоты должен быть обычный столярный верстак для работы, необходимо встать боком к торцу стола, опустить руку без напряжения. Положить ладонь на поверхность. Если при этом рука в локтевом суставе не сгибается, значит, расстояние от пола до поверхности столешницы подобрано идеально.

Верстак для мастерской

Если нет средств на покупку нового столярного верстака, можно приобрести списанный из школьной мастерской или сделать своими руками. Но если рост человека больше 190 см, то школьный не подойдет, так как его высота составляет всего 75 см.

Высота универсального станка

Универсальные станки являются промежуточным вариантом между столярным и слесарным. Он удобен для гаража с учетом минимального места под дополнительную мебель. Изготавливаются такие столы из металла. Они имеют расширенную и удлиненную форму и могут регулироваться.

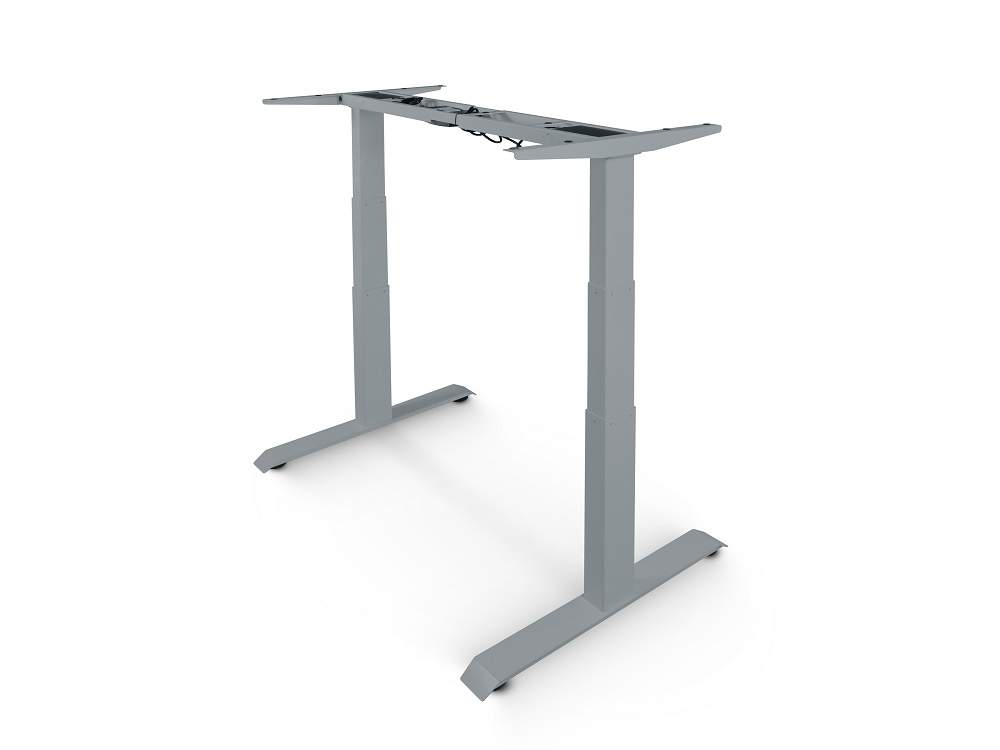

Изделие с регулировкой для работы стоя

Поскольку станок универсальный, то в основном он оборудован механизмами изменения высоты столешницы. Это удобно, так как можно подстроить высоту под разный вид работ относительно оборудования на столе.

Для чего нужен верстак в гараже

Верстак с токарным станком

Рабочие параметры стола зависят от степени оснащенности приспособлениями. В гаражной мастерской монтируют верстаки, которые решают много задач. Рабочий стол — это только поверхность, а его работоспособность зависит от комплекта инструментов. Обязательным из них являются тиски.

Верстак в мастерской комнате гаража нужен для таких работ:

• разметка элементов, резка и выгибание деталей из дерева и железа;
• формирование резьбы, точное рассечение, выполнение гравировки;
• притирка граней, доводка шлифовкой, соединение клепкой, полировальные процессы.

Операции выполняют при техосмотре автомобиля и двигателя, для поддержания авто в рабочем состоянии. Мелкие слесарные процедуры потребуются при небольшом ремонте инструмента, приборов, нужных для обслуживания приусадебного участка и дома.

Владелец может сделать столярное и слесарное дело своим хобби, тогда без использования гаражного верстака трудно обойтись. Рядом с поверхностью для обработки удобно располагать инструменты.

Монтаж верстака своими руками

Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.

Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.

Можно использовать готовые варианты с фиксированными размерами, в которые потребуется внести минимум коррективов.

При работе учитывают следующее:

1. Основой является прочная поверхность. Ее подбирают с учетом того, что по бокам и впереди нужно будет вмонтировать тиски. Для этого используют столярные или станочные, которые можно найти по объявлению или приобрести в магазине. Если достаточно умения и опыта в изготовлении, можно сделать их самостоятельно, по принципу зажима и встроенного в доску регулирующего винта.
2. Толщина доски крышки начинается с 60 мм. Чем больше толщина, тем прочнее будет стол. Можно использовать столярные щиты, бруски, скрепив их фанерой. Обычно ширина и длина составляют 60х120 см. В доске заранее делают отверстия под упоры по всей длине верстака.
3. Каркас состоит из опорных ножек, которые соединяются поперечно и с помощью откосов. Прочность и устойчивость стола имеют прямую зависимость от дополнительных креплений. Ширина нижней рамы делается меньше столешницы для удобства пользования. Колени мастера не должны упираться в край продольной доски каркаса при работе сидя, хотя многие предпочитают стоять.
4. Размещение дополнительных ящиков и полок под инструменты продумывается заранее, исходя из соображений эргономики. Дополнительные элементы не должны закрывать пространство для свободного хода ног под столом при работе стоя.

Необходимо обратить внимание

Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.

Изделие с выдвижными ящиками

Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.

Столярный верстак своими руками: сборка основания

Перед тем как делать верстак из древесины, лучше заранее оценить объем работ и обозначить порядок действий. Большинство деталей стола фиксируется с помощью винтовых соединений. Чтобы облегчить процесс сборки, желательно заранее выполнить для них отверстия в фанере в соответствующих местах. Для этих целей нужно использовать сверло, диаметр которого примерно на 1/2 или 1/3 меньше диаметра самого крепежа.

Подготовив все необходимые инструменты и материалы, а также тщательно изучив чертежи столярного верстака, нужно изготовить все детали конструкции. Для раскроя древесины и фанеры подойдет циркулярная пила. После этого обязательно шлифуется торцевая часть, чтобы края всех элементов были гладкими. Это не только упростит процесс сборки, но и позволит избежать проблем со стыковкой деталей.

Чтобы собрать основание верстака, необходимо закрепить раму и опорную плиту.

В первую очередь выполняется сборка основания. Оно состоит из опорной плиты, куда будет устанавливаться тумба с ящиками, открытая зона для оборудования и ребра жесткости для усиления конструкции. Для этого нужно собрать раму и закрепить на ней плиту. Для фиксации следует использовать крепежные элементы М50.

Обратите внимание! Для работы можно применять только сухие пиломатериалы. Оптимальный показатель влажности древесины – 12%.

Сварочный стол, изготовленный своими руками для работы сварщика

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

Изготовление

Монтажные работы по изготовлению собственного стола – дело не очень трудное. Главное, желание сделать дешевый и качественный вариант.

Для обеспечения геометрической правильности стола потребуются: уровень строительный (желательно с магнитом), 2-3 угловые струбцины и угольник. Важно обеспечить сборку элементов каркаса стола под прямыми углами друг к другу. Соединение элементов каркаса может производиться как сваркой, так и на болтах.

Сборка каркаса

В первую очередь изготавливаются стойки и наружная рама столешницы. Такая металлоконструкция может быть сделана из профильной трубы сечением не меньше 60х60х2 мм, уголка 63х63х4 мм, круглой трубы диаметром 50 мм и более. Периметр столешницы выполняется из такой же профильной трубы или уголка, что и стойки.

Если стол будет крепиться к полу, следует заранее приварить на стойки косынки, с помощью которых будет производиться крепление. Возможен вариант, при котором стойки изначально крепятся к основанию, а затем вокруг них производится сборка каркаса стола.

Ножки столов, которые будут использоваться вне помещения, должны быть заизолированы любым диэлектриком (гетинаксом или резиной).

В ситуации, когда стол требуется регулярно переносить с места на место, к стойкам можно прикрутить две ножки и приделать ручки из арматуры или трубы, что позволит перекатывать стол, как тачку.

Для оборудования нижнего отсека приваривается второй контур уголка или профильной трубы, который также будет служить в качестве стягивающего пояса. Он изготавливается на расстоянии 200-300 мм от пола. В качестве полок следует использовать фанеру или ДСП, поскольку эти материалы обладают достаточной устойчивостью к огню.

На одной из ножек стола приваривается клемма для крепления «массы» сварочного аппарата. Желательно сделать это на самой удаленной и редко «посещаемой» стороне стола, чтобы избежать задевания кабеля ногой или попадания на него окалины. Для защиты кабеля можно использовать профильную трубу.

Дополнительно к каркасу стола привариваются крючки для размещения кабеля, держака, других приспособлений. Они могут быть сделаны из обычного гвоздя, проволоки, или приобретены в магазинах метизного крепежа.

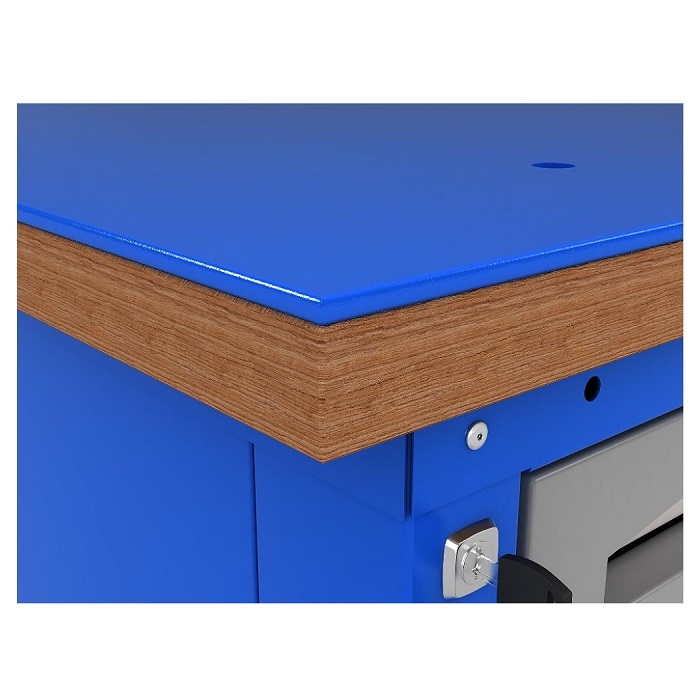

Столешница

Внутренняя обрешетка может быть выполнена из профильной трубы 40х40х2 мм, швеллера № 8 или №10. Профили или швеллер устанавливаются внутрь основной рамы. Между планками столешницы остается зазор 30-50 мм, который позволит устанавливать крепежные струбцины, производить подрезку металла, а также сбрасывать окалину под стол. Также подойдет стальная полоса толщиной 12-16 мм, такой вариант обеспечит идеальную гладкость поверхности.

Для любой столешницы необходимо приварить 2-3 внутренних опорных лага, на которые ложатся верхние планки. Такое решение позволяет избежать какой-либо деформации рабочей поверхности под весом конструкции.

Внимание! Для изготовления сварочного стола в домашней мастерской выбирайте материал негорючий, неплавкий и не выделяющий при нагревании ядовитых и вредных веществ.

Вентиляция

При использовании в процессе сварки газа необходимо обеспечить хорошую вентиляцию помещения.

Вентиляция нужна по нескольким причинам:

1. Для снижения концентрации токсичных веществ, которые могут выделяться из свариваемых металлов. При проведении сварочных работ в воздух могут выделяться различные вредные примеси: окись углерода, азота и фтористые включения.
2. Для того чтобы убрать загазованность из помещения, которая может привести к детонации.
3. Для обеспечения охлаждения рабочих инструментов и техники, которая сильно перегревается при эксплуатации.

Вентиляция бывает естественной, которая осуществляется с помощью притока воздуха с улицы, а также искусственной. Для искусственной вентиляции используются специальные вытяжки, вентиляторы и прочие средства для циркуляции воздуха.

Наиболее оптимальным вариантом рабочего стола сварщика выступают такие, которые обустроены вытяжкой пыли с направлением ее вниз или в сторону. Эффективность отсоса вредных веществ из зоны вдыхания обеспечивается близким расположением вытяжных заборников к месту дуги.

Если планируется применять другой тип сварочного аппарата, тогда рабочее место нужно укомплектовать тележкой с мобильным вентилятором, имеющим шланг отсоса около 2 м, и магнитный держатель для закрепления на станине. Вентилятор должен быть снабжен электрическим кабелем длиной 4-5 м. Регулировку мощности вентилятора проводят в соответствии с необходимой производительностью. Если объем загрязненного воздуха составляет 2000 м3/час, то требуется агрегат, имеющий мощность не больше 0,8 кВт и диаметр входного отверстия около 150 мм.

На что обратить внимание, когда приходится выбирать готовые столы

Выбирая стол для домашней мастерской, лучше всего отдать предпочтение более универсальной конструкции. Такие сварочно-сборочные виды верстаков подойдут как для работы с оборудованием, так и для других функций: шлифовки, сверления, заточки, расклепки и прочих.

По внешнему виду — это стальная поверхность, которая собрана из полос металла, имеет отверстия и прорези для крепления струбцин и тисков.

Выбирая такой стол нужно руководствоваться следующими требованиями:

1. Рабочая зона выполнена из негорючего и тугоплавкого материала.
2. Надежность и устойчивость конструкции, которая обеспечивается за счет веса в 180-200 кг.
3. Возможность вращать рабочую поверхность в требуемом направлении.
4. Для установки сверлильного или фрезерного оборудования такие верстаки должны иметь пазы в поверхности, а конструкция обеспечивать надежность при различных нагрузках.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Читайте также:

•
• Стабилизатор из сварочного аппарата
•
• Техника сварки полуавтоматом горизонтальных швов
•
• Тиристор в сварочном аппарате
•
• Сварочный полуавтомат фубаг 315
•
• Сварочный полуавтомат megmeet dex pm3000

Как измерить круглый стол?

Для измерения круглого стола вам потребуется измерительная лента или мерная лента.

1. Разместите стол на ровной поверхности.
2. Найдите центр стола, для этого измерьте расстояние от одной стороны столешницы до другой через ее наибольший диаметр.
3. Измерьте длину от центра стола до края столешницы.
4. Умножьте полученную длину на 2, чтобы получить диаметр стола.

Если у вас нет измерительной ленты, вы можете использовать бумагу или веревку, чтобы измерить длину стола. Оберните бумагу или веревку вокруг стола, чтобы получить длину его окружности, а затем разделите эту длину на π (3,14), чтобы получить диаметр стола.
