Швеллер представляет собой элемент с П-образным сечением в поперечном разрезе. Его конструкция включает заднюю планку и две боковые пластины. Во многих строительных областях, включая многоэтажное и низкоэтажное строительство, а также создание мостов и лестниц, швеллер является неотъемлемой деталью.

Что это такое?

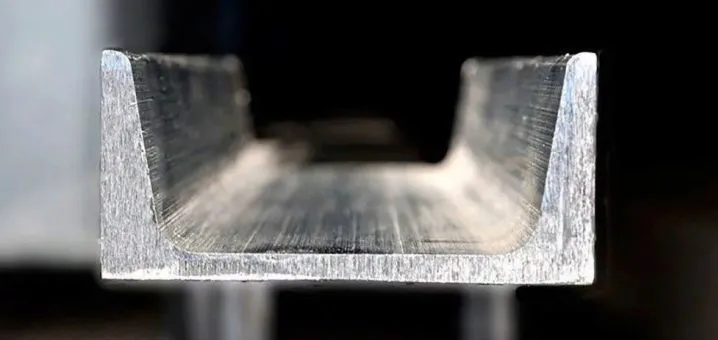

Эта конструкция, представляющая собой обрезанную букву «П» в поперечном разрезе, обладает значительной сопротивляемостью к изгибу по сравнению с обычной полосовой или уголковой профсталью. Толщина стенок составляет несколько миллиметров – без соблюдения этого требования швеллер намного легче согнуть.

Поставлен он может быть в любом из 4-х положений: на боковины, на основную стенку и кверху задней стенкой – сопротивляемость прогибанию при этом будет оставаться весьма высокой. Швеллер выпускается в виде изделий с равными и неравными (одна обрезана) полками, с уклоном полок и без него. Конструкция, в состав которой входит швеллер и уголки, выглядит довольно устойчиво.

Виды

По материалу, из которого изготовлен этот элемент, выделяют алюминиевые и стальные отрезки. Алюминий легче согнуть, чем сталь, обладает он меньшей прочностью, чистый металл легко надламывается и передаёт вибрацию на дальнейшие в конструкции элементы, почти не гася её. Сплав алюминия с другими металлами – магнием, медью, железом и иными легирующими присадками – позволяет получить более пластичный состав, однако плотность и прочность здесь не настолько велики, как в случае со сталью.

Неметаллические швеллеры – например, из пластика – не выпускаются: швеллерный элемент обязательно должен быть металлическим, а не композитным или пластмассовым. Многие виды сталей, за исключением инструментальных (повышенной твёрдости), с относительной лёгкостью подвергаются сверлению и раскрою в разных проекциях.

Стальные же швеллеры, хотя и обрабатываются не менее легко, чем алюминий (та же сталь 3 хорошо сверлится, сваривается, режется и обтачивается), обладают гораздо большей твёрдостью и прочностью. Из этого следует, что алюминий недопустимо применять как исходный материал для строительства несущих конструкций. Однако для сооружения вспомогательных каркасов, при условии, что его толщина в элементе втрое больше толщины стали в эквивалентном по габаритам изделии, его употребление как швеллерный материал допустимо.

Например, крытое место автобусной остановки изготавливается с применением уголков и швеллеров преимущественно из стали: несущая конструкция должна противостоять урагану и снегопаду. А вот обрамление оргстеклянных направляющих, благодаря которым прозрачные вставки листового материала не выпадут, допустимо изготовить и из гнутого алюминиевого швеллера с тонким U-образным зазором.

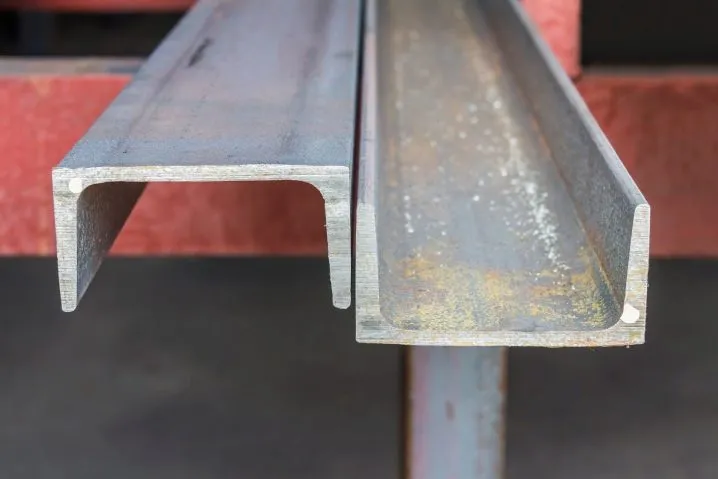

По исполнению швеллеры подразделяются на гнутые (U-образные в разрезе) и резкоугольные (П-образные). Первые применяются для отделки и несущих каркасов мебели, где острые углы портят внешний вид изделия, вторые – в качестве маскируемых под обшивкой или штукатуркой несущих конструкций, чья задача – выдержать основное весовое воздействие, давление от вышележащих элементов и другой атрибутики на конкретном объекте, а также от людей, работающих на нём.

По назначению швеллерный металлопрокат подразделяется на автомобильный и вагоностроительный. Ходовая, несущая конструкция автомобилей и вагонов учитываются соответственно по ГОСТ 19425-1974 и 52671-1990. Выпускаются такие элементы в виде отрезков 4-13 м. Специальный заказ для «длинновозов» – фур для трейлеров, автомобильных эвакуаторов, грузовых платформ для перевозки военной и спецтехники, автомобилей, частей самолётов и ракет – производится по предварительному соглашению с клиентом. Швеллер в бухту не намотаешь, для этого потребовался бы барабан как минимум радиусом в несколько километров, он производится только в виде отрезка. Практически используются отрезки длиной от 2 до десятков метров.

Металлопрокатные заводы выпускают швеллеры мерной и немерной длины. Мерная длина может оказаться с остатком не более, чем в 5% от веса штабеля. Остаток по длине добавляется не менее 3 мм. Большие «довески» использовать смысла нет, так как крупногабаритный швеллер для стройконструкций – массивное и тяжёлое изделие: вес погонного метра может превысить 100 кг. По прочности швеллер классифицируется в группы: А – высокопрочные, B – стандартная прочность. Швеллер – прежде всего тип профиля, к которому предъявляются жёсткие требования по прочности.

По исполнению полок выпускаются швеллеры с уклоном полок в направлении друг от друга. Это означает, что не сами полки отогнуты в стороны, а их толщина переменная – она уменьшается по направлению от задней стенки к оконечным боковым кромкам, параллельным, как и сами полочные грани, друг другу. Угол наклона внутренних сторон боковых граней может достигать трёх градусов на одну из продольных боковых сторон изделия.

По ширине полок выпускаются равнополочные и неравнополочные швеллерные элементы. Равнополочность жёстко задана ГОСТ 8278-1993. По показателю точности исполнения швеллеры подразделяются на класс A (высокая точность), B (повышенная) и C (стандартная). Покрытие швеллера может состоять из разных металлов. Большой популярностью пользуются оцинкованные изделия. Анодирование швеллера медью, алюминием, хромом встречается намного реже, чем оцинкованные единицы.

По типу проката различают горячекатаные и холоднокатаные единицы. Холодный прокат подразумевает более гладкую обработку, исключающую шероховатость и другие грубые допуски, свойственные именно горячепрокатной продукции.

Характеристики

Высота равнополочного швеллера – 50-400 мм, ширина – 32-115 мм. Помимо мерной и немерной длины, эти изделия выпускаются и как элементы с ограниченной (в рамках погрешностей) протяжённостью. Эти характеристики жёстко регламентированы всё тем же ГОСТ 8281-1980. Расчёт на прогиб производится методом сравнения с двутавром: по противодействию изгибающим силам, направленным перпендикулярно, швеллер уступает двутавровому элементу («крестовина» в поперечном разрезе).

При проектировании строительных несущих конструкций учитываются уклон внутренних граней, толщина задней (основной) и боковых стенок, радиус скругления в месте схождения главной планки и боковин. Не менее важную роль играют также ширина стенки и полок, вес всего отрезка и погонного метра, марка стали, из которой изготовлено изделие. Несмотря на то что швеллер может быть изготовлен из стали Ст3, могут применяться и другие, узкоспециальные её сорта, к примеру, морозостойкий состав 09Г2С. Когда важно противодействие коррозии, применяются средне- и низкоуглеродистые сплавы с повышенным содержанием хрома и никеля, к примеру, сплавы с маркером «Х2», «Х3», «Х2Н» в обозначении и другие. В редких случаях применяются нержавеющие швеллеры, изготовленные из сталей типа «Х13» и выше (от 13% хрома по весовому составу).

Для изготовления некоторых разновидностей швеллера действуют следующие нормативы ГОСТов: 8240-1997 – для горячекатаной продукции, 19425-1974 – Т-образный элемент (тавр), двутавр и спецшвеллер, 8278-1983 – гнутая продукция, 8281-1980, гнутые неравнополочные элементы, 5422-1973 – «тракторная» продукция, 5267.0-1990 – «вагонный» сортамент, 21026-1975 – отогнуто-полочный для тележек. Уклон боковых полок, составляющий 4-10%, регламентируется ГОСТ 8240-1997.

Как и всякая стальная продукция, швеллеры легко подвергаются окраске по всей площади. Лежалую продукцию, которая успела покрыться тонким слоем ржавчины, сначала прогрунтовывают при помощи специальной грунтовки. Сегодня эту задачу решает грунт-эмаль по ржавчине: она вступает в реакцию с поверхностным слоем окиси железа, останавливая дальнейшее разрушение элементов.

Маркировка

По исполнению швеллеры маркируются как «У» — с уклоном внутренних сторон боковин, «П» – строго параллельные со стандартным исполнением, «Л» – облегчённые с параллельным расположением граней, «С» – специализированные, «Э» – экономичное исполнение. Предпоследние из вышеперечисленных разновидностей бывают с технологическими зазорами, перфорацией с определённым интервалом: применяются и те и другие преимущественно в станкостроительной отрасли.

Цифровая маркировка предусматривает указание толщины задней стенки. Продукция под названием «швеллер-25» предусматривает ширину задней стенки в 25 см. Размеры 200х120 мм соответствуют «20» номиналу, у которого равнополочное исполнение, а ширина обеих боковин составляет 12 см. Если указан, к примеру, атрибут 200х110х120, то вы имеете дело с изделием, у которого одна боковина обладает шириной в 11, другая – в 12 см, а сам продукт нормируется как швеллер-20. На упаковке или штабеле также указывается ГОСТ, по которому выпущено изделие, и сорт стали, например, 09Г2С, Ст4сп («спокойная» сталь 4) или, к примеру, 12Х14Н2 (один из десятков сортов нержавейки).

Для организации межэтажных перекрытий, например, применяются отрезки продукции в 6 и 12 м. Длина в основном определяется габаритами помещений, расположенных между несущими стенами строения.

Нюансы выбора

Сортамент уголков значительно шире ассортимента швеллерной продукции. Используйте изделия соответствующих типа и класса, выбрав ту марку, что находится ближе к наименьшим значениям габаритов и массы. Следует также учитывать момент инерции по оси, сопротивление по оси элемента, радиус инерции. Начинающие застройщики попросту берут изделие с запасом по прочности (вес, толщина и ширина стенок). Элемент должен выдерживать втрое большую нагрузку, чем предполагается для строительства постройки или здания: это также важно для сохранения сейсмоустойчивости здания.

Выбирать следует также и продукцию, которая не вызывает сложностей при обработке. Здесь решаются две задачи: прочность (упругость, ударная вязкость и твёрдость в оптимальном сочетании) и предельно низкая горячеломкость и хладноломкость. Горячеломкость должна быть минимальной – это значит, что сталь, из которой изготовлен швеллер, обладает достаточной устойчивостью к образованию трещин в процессе остывающих сразу же после наложения сварных швов.

Целостность остывшего сварного шва определяется склонностью стального сплава к температурным деформациям, которые не дают образоваться слишком большому количеству микротрещин в остывающем сварном шве. В этом случае простые среднеуглеродистые стали типа Ст3 не способны решить в полной мере обе эти задачи. Фирма-распространитель подберёт заказчику швеллер с нужными механическими и физическими характеристиками, уместными в конкретной ситуации, к примеру, при строительстве каркасно-монолитного высотного дома.

Применение

Наряду с уголками, арматурой и трубами, швеллер задаёт несущую прочность, без которой не обошлась бы ни одна постройка и ни одно сооружение. Более толстые и крупногабаритные элементы применяются для строительства мостов и зданий, ангаров, менее габаритные их собратья – для реконструкции, ремонта, перепланировки уже построенных объектов. Так, для ремонтных и перепланировочных работ применяется 20-й швеллер – высота его задней стенки равна 20 см. Наклонные боковые планки позволяют выдержать больший нагрузочный вес, чем прямые.

Нержавеющие швеллеры могут применяться, например, для возведения исторически значимых конструкций и сооружений: нержавейка способна простоять под дождем 100 лет и более без потери основных эксплуатационных качеств. В строительстве швеллеры применяют не только для межэтажных перекрытий и каркаса стен, но и для усиления оконных и дверных проёмов: в каждом из них достаточно отрезка в 1,5-2 м. Риски обрушения части кладки стены над ним минимальны: перемычка из швеллерного отрезка обладает более чем двойным запасом прочности, прогиб её исключён.

Машиностроительная отрасль предусматривает использование швеллеров из сталей, отличных от Ст3 и ей подобных составов. Например, в северных регионах России для вагоно-, машино- и станкостроения применяют всё тот же морозоустойчивый сплав 09Г2С, обладающий меньшими показателями ломкости. Из этого и подобных ему сплавов содержание фосфора и серы, влияющих на хладноломкость, уменьшено до технологически минимальных пределов (по 0,005% на каждую из примесей).

Машиностроительные и станкостроительные стали, идущие на производство швеллерных элементов, могут маркироваться символом «А», обозначающим высокую степень очистки от вредных примесей. Однако инструментальные стали наподобие У11, У12 при производстве швеллерной продукции не применяются: задача швеллера – построение несущей рамы и балок, а не режущих насадок, работающих на станке определённого назначения. К примеру, конвейерный фрезеровальный или стан автоматической сварки может обладать швеллерно-уголковой рамой: это делается для устойчивости, неподвижности несущей конструкции.

Мелкие швеллеры (10-й, 12-й номиналы) используются для организации пандусов. Последние позволяют легко съехать с возвышения велосипедистам, самокатчикам, служат направляющими для инвалидных колясок и тележек всевозможного назначения. Швеллер-20/25, усиленный подпорками из отрезков такого же номинала, образует более мощный по нагрузочному давлению пандус, пригодный для гаражей, СТО, автосервисных центров, где для быстрого и успешного ремонта потребуется загнать машину на специальное возвышение. Эти же приспособления применяются на эвакуаторах: швеллерный пандус или платформа закреплён на мощном приводе, который поднимает и опускает этот пандусный уклон.

О том, как подобрать правильный швеллер смотрите в следующем видео.

Что такое швеллер 12?


Швеллер 12 — это стальной профиль, который имеет форму буквы «H». Число 12 в названии указывает на высоту швеллера в миллиметрах, что составляет 120 мм. Швеллеры изготавливаются из легированной или обычной стали, с помощью горячей прокатки.

Швеллер 12 часто используется в строительстве и металлоконструкциях для создания различных элементов, таких как балки, рамы, конструкции кровли и т.д. Он отличается высокой прочностью и жесткостью, при этом имеет относительно небольшой вес, что делает его удобным для использования в различных условиях.

В зависимости от требований к конструкции, могут применяться различные типы швеллеров с различными размерами и характеристиками. Например, для создания более крупных конструкций могут использоваться швеллеры с более высокой грузоподъемностью и жесткостью.
