Двухтрубная система отопления частного дома — виды, расчет, монтаж

Водяные системы отопления широко распространены, так как более 2/3 всех зданий отопляются этим способом. Но понятие «водяная система отопления» является общим, оно включает в себя различные виды, такие как двухтрубная система отопления, которая является практичным и популярным способом отопления.

Содержание:

• Принцип работы и преимущества этой схемы
• Классификация двухтрубных систем
• Основы грамотного гидравлического расчета
• Последовательность монтажа системы

Принцип работы и преимущества этой схемы

Основной принцип работы отопительных конструкций, работающих при помощи воды, сохраняется. Система представляет собой замкнутый контур, по которому от нагревателя к радиаторам и обратно циркулирует нагретый теплоноситель.

Отличительная конструктивная особенность сооружения заключается в наличие сразу двух веток трубопровода. Одна предназначена для транспортировки и распределения горячего теплоносителя. Другая отводит охлажденную жидкость от батареи, и возвращает ее в котел.

Двухтрубная система предполагает подведение горячего теплоносителя при помощи одной трубы и отведение его при помощи другой

Более дешевая и простая в обустройстве однотрубная конструкция теряет популярность, потому что  преимущества двухтрубной системы отопления очевидны:

• В каждый из установленных радиаторов поступает теплоноситель с одинаковой температурой. Для всех помещений можно задать нужный уровень обогрева с помощью термостата, который при желании устанавливается на каждую батарею. На теплоотдачу  отопительных приборов в других комнатах регулирование не повлияет.
• Меньшие по сравнению с похожими системами потери давления, что дает возможность использовать менее мощный и, соответственно, более экономичный циркуляционный насос.
• Система может быть смонтирована в любом здании: многоквартирном, одно или многоэтажном и т.д.
• Благодаря наличию запорной арматуры на подводящих трубопроводах необходимый ремонт или замена радиаторов проводятся без остановки системы.

К недостаткам  сооружения принято относить двойную длину трубопровода и, соответственно, необходимость приобретения двойного количества труб. Однако считать это отрицательным свойством, скорее всего, не стоит. При монтаже системы используются трубы небольшого диаметра, типоразмеры вентилей, крепежа, фасонных изделий и соединений так же невелики. Поэтому сумма, которую потребует на обустройство двухтрубная система будет не намного выше, чем сумма для монтажа однотрубной. Тогда как преимуществ у нее гораздо больше.

Двухтрубная схема разводки дает жильцам возможность регулировать температуру в каждом помещении независимо друг от друга

Классификация двухтрубных систем

Отопительные системы можно поделить на закрытые и открытые. Критерием деления является тип расширительного бака, использующегося в конструкции. Во втором случае в самой верхней точке сооружения монтируется открытый расширительный бак, который дает возможность теплоносителю испаряться. Внутреннее давление системы в этом случае будет относительно низким.

Стандартная двухтрубная закрытая система отопления предполагает расширительный бак мембранного типа, что позволяет жидкости циркулировать под принудительным давлением. Отсутствие испарения дает возможность использовать в виде теплоносителя не только воду, но и более практичные растворы на основе гликолей. Закрытые системы официально признаны более безопасными и экологичными.

По расположению трубопроводов, соединяющих все элементы конструкции, различаются:

• Вертикальная двухтрубная отопительная система. Отличается подключением всех радиаторов к вертикальному стояку. Считается оптимальным способом для обустройства отопления в многоэтажных домах, поскольку позволяет подключать к стояку каждый этаж отдельно. Главное преимущество – отсутствие воздушных пробок при эксплуатации. Стоимость обустройства несколько выше, чем у других вариантов.
• Альтернативная ей двухтрубная горизонтальная система отопления. Преимущественно используется в одноэтажных строениях с большой площадью. Предполагает подключение отопительных приборов к горизонтальному трубопроводу. При этом лучше всего стояки разводки располагать в коридоре или на лестничной клетке. Для стравливания воздушных пробок  на радиаторы устанавливается кран Маевского.

По способу обустройства разводки системы отопления делят на конструкции:

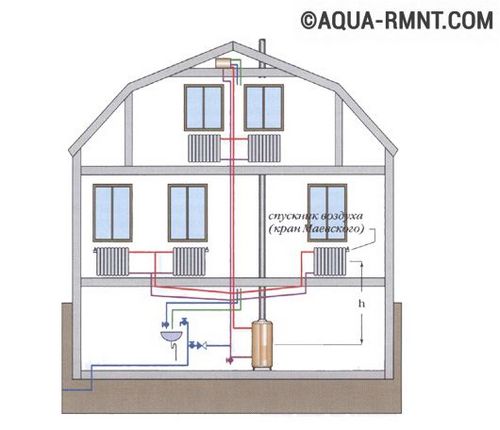

• С нижней разводкой. «Горячий» трубопровод прокладывается в нижней части здания: подвале, подпольном пространстве или цоколе. Обратная магистраль должна быть расположена еще ниже. Для стимуляции циркуляции теплоносителя котел заглубляется, так, чтобы все радиаторы располагались выше его. В контур обязательно включается верхняя воздушная линия, предназначенная для отведения лишнего воздуха из сети.
• С верхней разводкой. Разводящая магистраль монтируется по верху здания, в наивысшей точке контура устанавливается расширительный бак. Чаще всего трубопровод проходит   по утепленному чердаку, поэтому для строений с плоской крышей такая конструкция неприемлема.

Оба типа разводки используются и для вертикальной и для горизонтальной системы отопления.

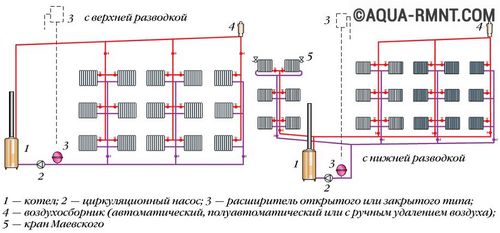

Схематическое различие верхней и нижней разводок (нажмите для увеличения)

Основы грамотного гидравлического расчета

Перед началом работ по монтажу отопительных конструкций необходимо провести гидравлический расчет. Для каждого здания он будет индивидуальным, поскольку проводится по выполненной предварительно «черновой» схеме отопления, включающей все элементы системы.

В ходе расчетов самое загруженное трубопроводное кольцо принимается за рассчитываемый объект и разбивается на условные участки.  В результате владелец жилья получает:

• величину, характеризующую возможные потери давления в контуре;
• оптимальный диаметр трубопроводов;
• потребную для отопления площадь батарей и, соответственно, необходимое количество отопительных приборов.

Методик проведения гидравлических расчетов существует множество. Самыми распространенными можно считать:

• Вычисления по характеристикам сопротивления и по значениям проводимости. Позволяет получить объективные данные о температурных параметрах каждого элемента отопительной системы и точный расход воды.
• Расчет по удельным линейным потерям давления. В итоге получается четкая физическая картина процесса, демонстрирующая реальное распределение сопротивлений в контуре отопления.

Результат гидравлического расчета: точные параметры температурного режима и расхода теплоносителя на каждом участке системы, которые являются основой организации оптимального плана отопления дома.

Последовательность монтажа системы

Собственно монтаж двухтрубной системы отопления начинается после проведения точных расчетов, составления уточненной схемы системы и покупки необходимого оборудования. Производится он в следующем порядке:

• Установка отопительного котла. Оптимальный вариант для его местонахождения – небольшое отдельное помещение с хорошо оборудованной вентиляционной системой, где будут собираться возможные продукты горения. Стены и пол нужно облицевать специальными огнеупорными материалами. Сам котел должен быть расположен с удалением от стен в легкодоступном месте.
• Монтаж циркуляционного насоса и распределительного коллектора, если они предусмотрены схемой.
• Подводка трубопровода. Магистраль проходит от котла к местам расположения радиаторов. Для проведения конструкции через стену выполняются небольшие отверстия, которые впоследствии заделываются цементом. Все соединения выполняются в зависимости от состава материала, из которого изготовлены трубы.
• Подключение радиаторов. Отопительный контур каждого прибора должен включать в себя две трубы: нижнюю, с охлажденным теплоносителем, и верхнюю – с горячим. Устанавливаются батареи под окнами на специальные кронштейны. Высота установки – 10-12 см от пола и 10 см от радиаторов. От стен нужно отступить от 2 и до 5 см. На входе и выходе радиатора монтируется регулирующая и запорная фурнитура, а так же термодатчики, с помощью которых можно легко устанавливать комфортную для себя температуру.

После того, как будут завершены все работы, проводится опрессовка оборудования.

Двухтрубная система отопления – широко распространенный практичный способ обогрева жилья. Неоспоримые достоинства системы делают ее очень привлекательной для тех, кто выбирает способ обустройства отопления в своем доме. Грамотный расчет и монтаж системы гарантируют, что в доме будет и уютно и тепло.
