Почему двухтрубная система отопления дома лучше

Двухтрубная схема отопления, созданная своими руками с разветвлением прямого и обратного контура, является одним из популярных способов отопления частных домов и коттеджей. Оно позволяет контролировать температуру в каждой комнате отдельно без влияния на общую тепловую схему дома.

Содержание:

• Принципиальная схема и преимущества
• Варианты монтажа разводки труб в двухтрубном отоплении
• Выбор места для осуществления установки насоса и бака
• Особенности монтажа двухтрубного отопления в двухэтажном доме
• Тонкости эксплуатации отопления помещений

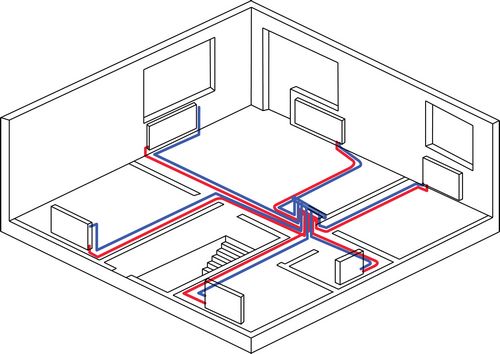

Принципиальная схема и преимущества

Возможность произвольно менять градус тепла в том или ином помещении при использовании описываемой схемы обустройства отопления, имеется благодаря её замечательной конструкции. Так, например, она предусматривает поступление тёплой воды в систему отопления из водонагревательного котла. Далее происходит её разбор приборами-потребителями, например, радиаторами.

В результате двухтрубная система отопления и её схема позволяют регулировать температуру воздуха в конкретной комнате, не меняя её во всём здании в целом. Такая регулировка микроклимата достигается за счёт регулировки температуры отдельного радиатора или змеевика. При этом двухтрубное отопление рассчитано на многоэтажные дома, где в обязательном порядке необходимо разделение контуров циркуляции теплоносителя.

Двухтрубное отопление и её схема разводки имеет следующие преимущества:

• предельная лёгкость регулировки объёма поступления теплоносителя к прибору-потребителю;
• возможность использования в высотных и многоэтажных домах;
• возможность строительства на основании подобной схемы теплопроводов большой    протяжённости.

При этом стоит помнить о том, что в принципе, и однотрубная и двухтрубная система отопления выполняет одну и ту же функцию, но двухтрубная схема более сложная, что и позволяет ей тоньше регулировать микроклимат в задании. Поэтому, если вас интересует материальная сторона дела, и вам не нужно отапливать большой многоэтажный дом, вам имеет смысл выбрать однотрубную систему отопления. Кроме того, двухтрубная компоновка менее эстетичная, так как согласно ее чертежам, вторая труба должна находиться выше радиатора, то есть на потолке, что смотреться некрасиво. Однако, если ваш дом имеет два этажа, вам стоит остановиться именно на ней, так как только двухтрубная разводка системы отопления сможет его хорошо прогреть.

Варианты монтажа разводки труб в двухтрубном отоплении

Существует два варианта разведения труб при использовании данной отопительной схемы — с применением в конструкции отопления  насоса и естественной системы циркуляции теплоносителя. При этом тот или иной вариант перемещения горячей воды в системе выбирается в зависимости о того, какую схему разводки выбрал домовладелец — верхнюю или нижнюю.

Если двухтрубное отопление, выполненное своими руками, с разведением трубопровода по верху, то трубы отопления проводят практически под потолком, что позволяет получить хорошее давление в процессе прохождения воды-теплоносителя через приборы-потребители, без применения при этом насоса. Данный вариант разводки является более эстетичным, так как магистральная прямоточная труба проходит сквозь все элементы здания, что позволяет её хорошо замаскировать коробом из гипсокартона.

Что же касается недостатков, то верхний способ требует установки в обязательном порядке расширительного бака мембранного типа. Это, естественно, дополнительные расходы. Конечно, можно поставить и открытый бак, но в этом случае его придётся ставить на самую верхнюю точку трубопроводной системы – чердак. Для этого его придётся специально оборудовать, а бак особым образом утеплять.

Двухтрубная система отопления с нижней разводкой обычно выполняется несколько прямо под подоконниками, так как это избавляет от проблем с монтажом расширительного бака. Связанно это с тем, что в этом случае его можно смонтировать над прямоточной трубой. При этом двухтрубное отопление с нижней разводкой в обязательном порядке требует применения циркуляционного насоса.

Многое зависит и от места установки котла. В случае, когда он смонтирован рядом с входом в дом, контур отопления придётся проложить по периметру двери. Кроме того, можно осуществить разделение контура на два, полностью автономных крыла, каждое из которых будет иметь свой стояк и «обратку».

Выбор места для осуществления установки насоса и бака

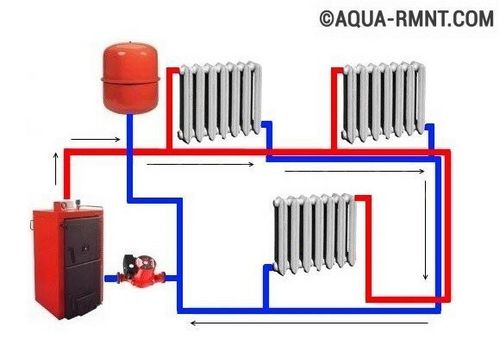

Схема двухтрубного отопления частного дома предполагает установку циркуляционного насоса на обратной трубе. Дело в том, что предельно возможная температура, до которой может нагреться данный агрегат, равняется 60 градусов, вытекающий из котла теплоноситель имеет температуру выше предельного значения, и может очень легко насос повредить.

Кроме того двухтрубная система отопления позволяет использовать как бачок мембранного типа, так и закрытого. Мембранный бачок можно поставить где угодно, например, рядом с котлом, открытый бачок нужно монтировать выше уровня расположения прямой трубы, это позволит избавиться от появления воздушных пробок в трубопроводе отопительной системы.

Что касается магистральных труб, то при описываемой схеме обычно используют изделия диаметром 25-32 миллиметра, при этом протяжённый отопительный контур может быть собран также из труб диаметром 50 миллиметров. Эти данные необходимо учитывать при подборе и расчёте секций радиаторов.

В последнее время всё чаще двухтрубная система отопления выполняется из полипропилена, хотя основным материалом всё же является металл. Полипропиленовые трубные системы хороши тем, что они полностью неподвержены гниению. Кроме того, их можно смонтировать, не используя при этом, сварочный аппарат.

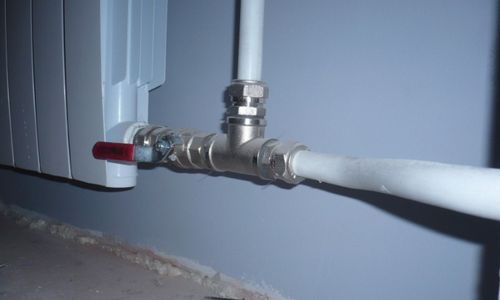

Радиатор отопления двухтрубный можно включить в отопительную систему диагональным или же боковым способом. Третья схема – нижняя, но она практически не применяется при устройстве отопления стандартных зданий, из-за оригинального расположения прямоточной трубы. Она фактически нависает здесь над радиатором.

Что же касается котла, то подключение двухтрубной системы отопления тоже имеет некоторые особенности. Так, для того чтобы обеспечить отличную циркуляцию, нужно обеспечить нахождение входа теплоносителя с обратной трубы ниже её уровня. В этом случае лучше всего будет выбрать котёл напольного типа.

Особенности монтажа двухтрубного отопления в двухэтажном доме

Двухтрубное отопление двухэтажного дома имеет одну особенность, которая отличает его от однотрубного. Дело в том, что здесь между этажами необходимо устанавливать глухие двери, иначе наверху будет душно и жарко, а первый этаж станет «мёрзнуть». Связанно это с особенностями циркуляции воздуха в жилом помещении.

Для решения описанной проблемы можно:

• производитьобогреввторогоэтажаприпомощитёплыхполов, арадиаторовотопления;
• установитьрадиаторыстакимрасчетом, чтобы2/3ихобщегочислабылорасположенонапервомэтажездания.

Также имеет смысл внизу планировать размещение тех помещений, которые не требуют хорошего обогрева, такие как гостиная, кухня, библиотека. А вот спальню или детскую лучше всего в этом случае разместить наверху.

Что же касается технология обустройства двухтрубного отопления, то она достаточно стандартна. Так вначале подбирается котёл нужной мощности и устанавливается в соответствии с инструкцией. Расширительный же бак стоит смонтировать в специально подготовленном помещении. При этом если вы решите установить его на чердаке, само помещение и устройство необходимо будет утеплить и поставить на бак сигнальную трубу для предупреждения о переполнении.

Далее трубу отопления врезают в верхнюю часть бака и выводят её в ванную комнату. Она необходима для экстренного слива излишней горячей воды в случае необходимости. Мембранный тип бачка можно монтировать в любом подходящем месте в здании выше уровня полового покрытия.

Что же касается стояка, то он монтируется вертикально от самой высокой отметки здания, где будет смонтировано отопление. При этом необходимо выдерживать уклон примерно в 1%. Вести его требуется в противоположную сторону от отопительного котла. Именно к нему подключаются в дальнейшем приборы обогрева. Для этого используются фитинги и тройники.

После этого сваривают обратную трубу, начиная работу от котла, при этом идти она должна практически так же, как и стояк. После этого ставят рядом с ним насос и монтируют отопительные приборы, например, алюминиевые радиаторы. Делается это при помощи фитингов.

Тонкости эксплуатации отопления помещений

Особенности эксплуатации описываемой схемы отопления различаются в зависимости от избранного домовладельцем источника отопления. Так, например, если в доме установлен газовый котёл, необходимо будет позаботиться об установке на водяной котёл системы защиты от перегрева.

Электрическое устройство требует обязательного наличия расширительного бака и группы безопасности. При этом термосистема в нём обычно уже встроена, и покупать её отдельно не придётся. Кроме того, электрический котёл просто не заменим в тех местностях, где отсутствует газ.

Твёрдотопливный же котёл потребует специалиста не только при его монтаже, но и в процессе его последующей эксплуатации. Дело в том, что возможно для его чистки котёл придётся демонтировать. Сделать это без отсоединения от отопительной системы невозможно, для чего и может понадобиться специалист по отопительным системам.

По окончанию проведения всех работ проводятся контрольные мероприятия по проверке работоспособности системы и котла. После этого нужно будет на протяжении двух суток регулярно замерять температуру в помещении и регулировать нагрев теплоносителя, добиваясь стабильности температурного режима. Только после этого можно отопление считать введённым в эксплуатацию.
