Пайка пластиковых труб: виды фитингов для монтажа своими руками, ремонт, сварка

Пластиковые трубы стали достойной заменой обычным металлическим трубам в системах водоснабжения и отопления. В настоящее время есть несколько разных типов пластиковых труб, каждый из которых имеет свои особенности. Самые популярные — полипропиленовые трубы, которые обладают высокими технологическими характеристиками и легко соединяются.

Содержание:

• Различия пластиковых труб
• Сварка армированных пластиковых труб
  • Паяльник для сварки труб
• Технология сварки

Пайка пластиковых труб своими руками требует минимум навыков и выполняется специальным паяльником, который стоит недорого. Стоит уточнить, речь идет именно о пластиковых трубах, металлопластиковые изделия соединяются совершенно другим образом.

Различия пластиковых труб

Нередко приходится слышать (от неспециалистов) о том, что металлопластиковые трубы стыкуются легко при помощи сварки.

Так вот, хотелось бы сказать, что такого понятия как сварка металлопластиковых труб, если речь касается именно монтажа, нет вообще.

Данное определение может применяться к процессу производства, а именно к сварке одного из слоев такого изделия — алюминиевой трубы. Она имеет толщину от 0,1 до 0,5 мм, и может соединяться при помощи сварки встык или внахлест.

Соединение металлопластиковых труб

Соединение металлопластиковых труб осуществляется при помощи специальных фитингов.

Различают две разновидности соединительных элементов:

• компрессионные фитинги,
• пресс-фитинги.

Вторые более надежны, соединение осуществляется при помощи опрессовки изделий специальным инструментом. Компрессионные фитинги затягиваются обыкновенным ключом. Как видите, эти виды фитингов для металлопластиковых труб не имеют ничего общего со сваркой.

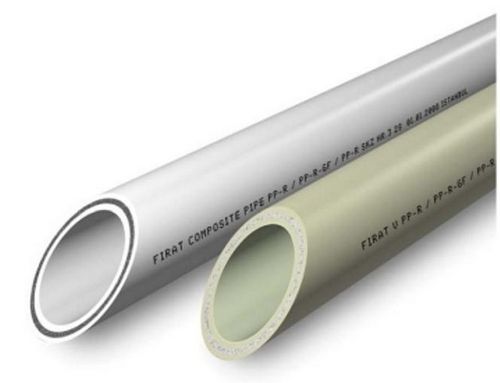

Вся путаница пошла с тех пор, как на рынок стали поступать полипропиленовые трубы, армированные алюминием. Для того, чтобы получить возможность применять пластиковые трубы в системах отопления, а также горячего водоснабжения, и пошли на этот шаг.

Но в отличие от металлопластика, где слой алюминия представляет собой настоящую трубу, в данной продукции применяется фольга, причем чаще всего перфорированная.

Именно армированные полипропиленовые трубы и соединяются при помощи сварки (пайки), а о том, как установить металлопластиковые трубы таким методом, даже не задумывайтесь. Ответ однозначный — никак.

Еще одна разновидность пластиковых труб — изделия из ПВХ. Такие трубы отличаются меньшим коэффициентом расширения. Но неоднозначность качеств ПВХ изделий (в части экологической безопасности) определило основную сферу их  применения — канализация. Хотя трубы большого диаметра вполне целесообразно применять на магистральных  водоводах.

Монтаж ПВХ труб осуществляется методом сварки или склеиванием.

Сварка армированных пластиковых труб

Ну, с определениями вроде бы немного разобрались, теперь можно поговорить и о сварке полипропиленовых труб.

Соединение труб выполняется методом диффузионной сварки, в процессе которой, разогретый до определенной (260 градусов) температуры материал заготовок при стыковке начинает проникать друг в друга. Результатом качественной сварки становится монолитное соединение, отличающееся прочностью.

В процессе следует выполнять ряд рекомендаций, которые определяют качество соединения:

• Температура нагрева деталей должна быть именно 260 градусов.
• Период нагрева должен соответствовать нормативам, он зависит от диаметра свариваемых труб.
• После стыковки деталей необходимо их выдержать неподвижно в течение времени, которое также зависит от сечения трубы.
• Сварка пластиковых труб должна осуществляться только в сухом состоянии, наличие воды на заготовках не допускается.

Паяльник для сварки труб

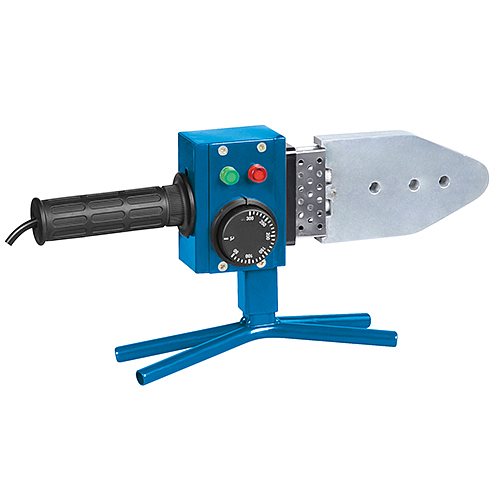

Паяльник для сварки полипропиленовых труб представляет собой

электронагревательный прибор, снабженный автоматикой, позволяющей поддерживать оптимальную температуру. Ценовой диапазон данного инструмента достаточно широк, стоимость, в основном, зависит от качества насадок, вернее, от материала полимерного покрытия.

В комплект инструмента входит:

• Паяльник
• Набор насадок различного диаметра
• Ножницы для обрезки трубы
• Уровень, рулетка

Дополнительно, для сварки армированных труб необходимо приобрести шейвер, приспособление для снятия слоя алюминия перед пайкой. Имея такой набор, вы сможете выполнять монтаж и ремонт пластиковых труб в любых условиях.

Технология сварки

При выполнении работ придерживайтесь следующих рекомендаций.

Пайку начинайте только после повторного цикла нагрева паяльника. В первый раз после включения автоматика отключает инструмент при более высокой температуре, это необходимо для быстрейшего нагрева насадок.

Перед включением накрутите сразу все комплекты насадок, которые вам понадобятся при пайке труб различного диаметра.

Выдержав трубу и фитинг на паяльнике требуемое время, с небольшим усилием соедините их, зафиксировав в неподвижном состоянии.

При стыковке обращайте внимание на прямолинейность и правильную направленность деталей. Разъединить пайку при неправильном соединении невозможно.

Подавать воду через сваренный стык можно только после полного его остывания.

Прежде чем начинать работы, рекомендуем посмотреть, как профессионал выполняет монтаж пластиковых труб — видео позволит лучше понять приемы сварки. Но, в общем, весь процесс не представляет особых сложностей, главное, быть аккуратным и внимательным.
