Как паять полипропиленовые трубы: технология, температура, время пайки

Многие считают, что полипропиленовые трубы имеют наиболее выгодное соотношение качества и цены. Они прочные, долговечные, устойчивы к коррозии и имеют много других преимуществ. Монтаж таких труб выполняется быстро и надежно. Современные технологии сварки полипропиленовых труб обеспечивают качественное соединение трубопровода с фитингами и сантехническими приборами.

Содержание:

• Необходимые инструменты
• Подготовка к сварке
• Сварка полипропиленовых труб полифузным способом
• Пайка с помощью электрофитинга
• Холодная сварка
• Типичные ошибки при сварке ПП труб

Что же необходимо для осуществления производственного процесса?

Необходимые инструменты

Для проведения качественной сварки понадобится нижеследующий минимальный набор инструментов и приспособлений:

• сварочный аппарат, имеющий подвижный электропривод для проведения диффузной сварки (с набором насадок);
• специальный резак (или ножницы) для разрезания труб;
• шабер;
• монтажное приспособление для сварки элементов с диаметром свыше 50 мм;
• жидкость для обезжиривания (ацетон, спирт);
• маркер;
• рулетка;
• ветошь.

Подготовка к сварке

Сначала (предварительно протерев ветошью тефлоновый слой) устанавливают на сварочный аппарат нагревающие насадки. Затем устройство необходимо прогреть до 260С (время разогрева зависимо от температуры окружающего воздуха) — это оптимальная температура пайки полипропиленовых труб.

Перед началом работ также стоит проверить работоспособность ножниц или резака. Для этого можно сделать пробный рез — он должен быть ровным, без заусениц. В противном случае инструмент необходимо наточить.

Отрезки труб и фитинги должны быть чистыми и обезжиренными. Если деталь неплотно заходит на трубу (шатается), то её надо заменить.

Трубы, подлежащие сварке, должны быть нарезаны по заранее определенным размерам. Если предполагается спайка полипропиленовых труб диаметром более 4 см, то необходимо сделать на конце скос в 45 градусов посредством помощи ножа или иного приспособления. Такая операция позволит избежать возможного задира при соединении элементов.

Необходимо перед сваркой нанести разметку на трубы

Также необходимо разметить маркером глубину захода трубы в фитинг (нельзя задвигать её до упора, необходимо оставить зазор 1 мм).

Сварка полипропиленовых труб полифузным способом

Фитинг надевают на нагретую насадку (из-за того, что он имеет более толстые стенки, если сравнивать с трубой, времени на прогрев понадобится больше). Прилегание при этом должно быть плотным по всей длине. Во вторую очередь надевают трубу. Процесс сварки полипропиленовых труб хорошо показан на видео ниже:

Следующий этап – нагрев деталей. Если заметно, что свариваемые элементы неплотно сидят на насадках, то их можно в ходе нагрева поворачивать, но на угол не более 10 градусов.

После разогрева детали снимают с обеих насадок, соединяют медленным движением, без осевого поворота на глубину до поставленной маркером метки. После этого необходимо выждать несколько минут до полного остывания. Рекомендуемое время пайки полипропиленовых труб и другие временные интервалы приведены в таблице:

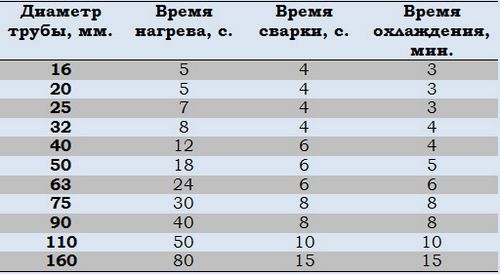

Время сварки полипропиленовых труб

Пайка с помощью электрофитинга

Сварочный аппарат подготавливается, как и при полифузном методе. Трубы должны быть разрезаны на нужные отрезки и обезжирены (труба обрабатывается снаружи, фитинг – внутри). Маркером делается отметка ввода.

Важно перед тем как паять полипропиленовые трубы обезжирить и очистить их от окисленного слоя. После этого можно вставить трубу и детали в электрофитинг, и зафиксировать там. Сварочный аппарат с электрофитингом соединяется специальным проводом.

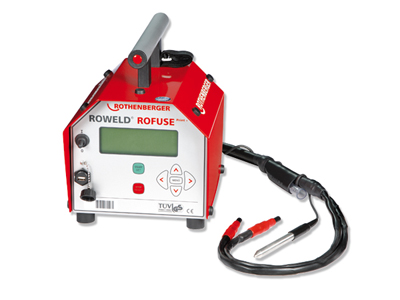

Аппарат для сварки с помощью электрофитингов

Для начала процесса следует нажать кнопку старта — отключение аппарата производится автоматически. Правильность сварки подтверждается контрольными точками на фитинге, через которые заметно выталкивание пластика.

Полипропиленовые трубы, скрепленные при помощи электрофитингов

Метод сварки с применением электрофитинга – достаточно быстрый и качественный. Никакой паяльник для сварки полипропиленовых труб не обеспечит такой производительности. Поэтому сварка с электрофитингом применяется компаниями, занимающимися монтажом пластиковых трубопроводов в большом объёме.

Холодная сварка

Менее распространенный способ соединения труб заключается в использовании агрессивного клея. Как и спайка полипропиленовых труб, их склеивание требует подготовки деталей:

• нарезка по размерам;
• обезжиривание;
• маркерная разметка глубины захода.

Клей для полипропиленовых труб наносится на каждый соединяемый элемент. В нужном положении детали удерживаются в течение не менее 15 секунд. Эксплуатацию трубопровода можно начинать через час. Всё это время склеенные детали должны быть неподвижными.

Прочность соединения клеевым способом сравнима со сваркой. Однако соединенные подобным методом трубы используют лишь для монтажа системы холодного водоснабжения.

Типичные ошибки при сварке ПП труб

Часто трубу не заталкивают в фитинг до упора (должен оставаться промежуток не более 1 мм). Получившейся в результате такого недосмотра зазор станет «слабым звеном» во всем трубопроводе.

Другая распространенная ошибка – слишком большое усилие при соединении фитинга и трубы. Результат подобного действия – выдавливание грата на конце трубы, создающего ощутимое препятствие на пути потока жидкости.
