Формула расчета площади поперечного сечения проводника: как найти
В данной статье вы узнаете, как найти площадь поперечного сечения проводника с помощью формулы. Эта информация может оказаться полезной при проектировании электрических цепей или при расчете электрических параметров проводников. Узнайте, как применять формулу для вычисления площади поперечного сечения проводника прямоугольной, круглой и других форм в данной статье.
Программы для расчета сечения проводника (медного или алюминиевого) по мощности или току смотрите на странице ниже. Проводник — это металлическая нить из
Площадь поперечного сечения как электротехническая величина

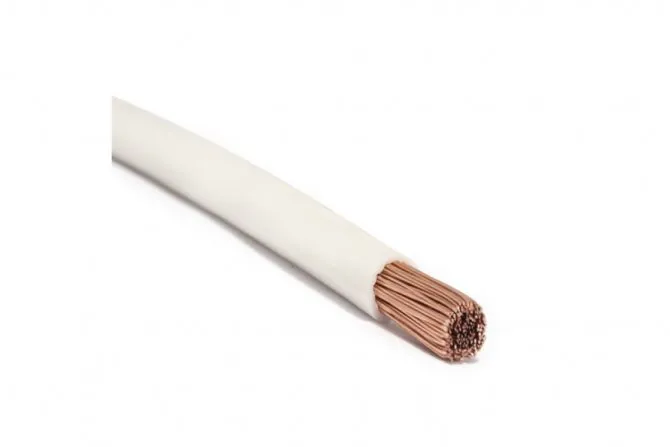

От поперечного сечения зависит токопроводимость провода
В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в результате, определяется конфигурацией объекта. Кабель имеет вид небольшой трубы, поэтому при распиле выйдет фигура в виде двух окружностей определенной толщины. При поперечном рассечении круглого металлического прута получится форма круга.
Для расчета площади поперечного сечения проводника существует специальная формула. Чтобы узнать как найти площадь сечения в физике, используйте следующую формулу: S = πr², где S — площадь сечения, а r — радиус проводника. Эта формула помогает определить площадь поперечного сечения проводника, что может быть важным при рассмотрении электрических параметров и характеристик.
В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

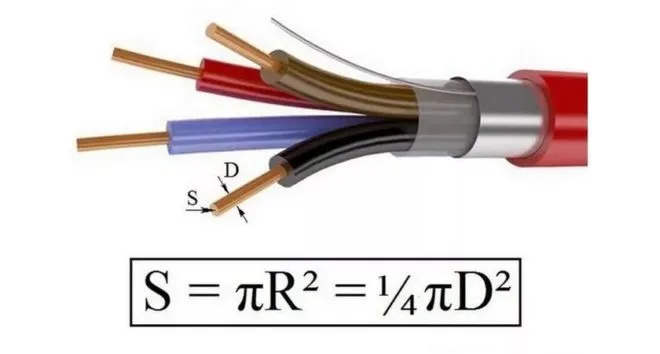

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какая площадь сечения у жилы, понадобиться учесть его круглую форму и воспользоваться формулой:
S = πхR2, где:
- S – площадь круга;
- π – постоянная величина 3,14;
- R – радиус круга.
Если известен показатель площади, легко найти удельное сопротивление материала изготовления и длину провода. Далее вычисляется сопротивление тока.
Для удобства расчетов начальная формула преобразуется:
- Радиус – это ½ диаметра.
- Для вычисления площади π умножается на D (диаметр), разделенный на 4, или 0,8 умножается на 2 диаметра.
При вычислениях используют показатель диаметра, поскольку его неправильный подбор может вызвать перегрев и воспламенение кабеля.

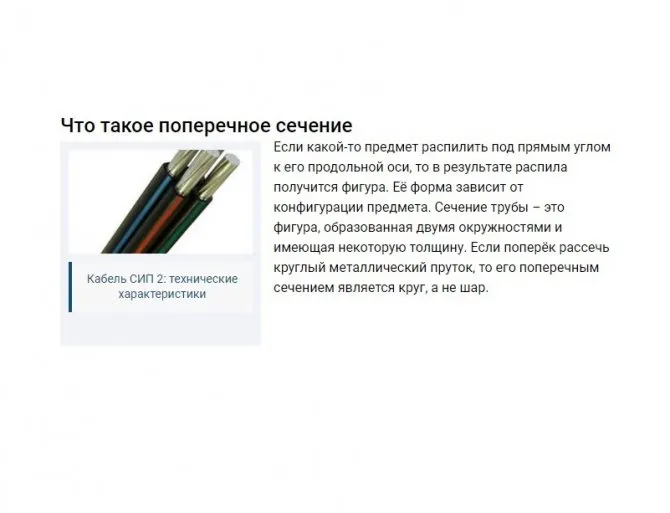

Что значит поперечное сечение
Перед тем как раскрыть основное понятие, нужно расшифровать значение термина и понять, чем провод отличается от кабеля. Провод является проводником, который используется, чтобы соединить несколько участков электрической цепи. Может иметь одну или много токовых проводящих жильных элементов. Они в свою очередь могут быть голыми, изолированными, одножильными и многожильными.
Площадь среза проводника
Первые используются в воздушных линиях электрических передач. Вторые применяются в электрических устройствах, щитках или шкафах. В быту они находятся внутри электрической проводки.
К сведению! Изолированные и одножильные проводники используются везде, а многожильные применяются там, где нужны изгибы с малым радиусом.

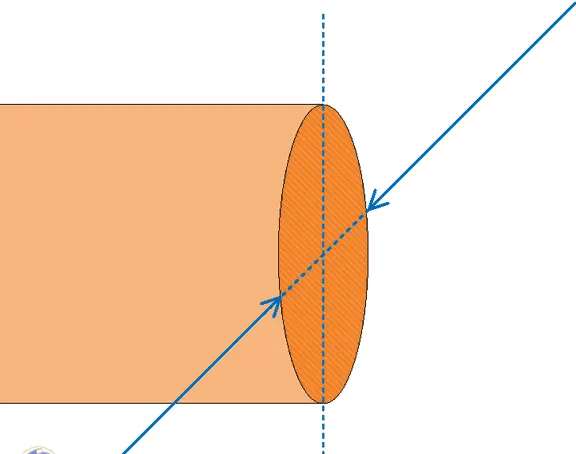

Что собой представляет поперечное сечение
Поперечным сечением называется фигура, которая образуется от проводникового рассечения плоскостью направления. Площадь, которая получена при перпендикулярном разрезе любого вида провода, указывается в квадратных миллиметрах. Это важный параметр для расчета электрической сети.
Реостаты
Реостат – прибор, который используется для регулирования силы тока в цепи.
Самый простой реостат – проволока с большим удельным сопротивлением , такая как никелиновая или нихромовая.
Виды реостатов:
Ползунковый реостат – еще один вид реостатов , в котором стальная проволока намотана на керамический цилиндр.Проволока покрыта тонким слоем окалины , которая не проводит электрический ток , поэтому ее витки изолированы друг от друга.Над обмоткой – металлический стержень по которому перемещается ползунок .
Он прижат к виткам обмотки.От трения ползунка о витки слой окалины стирается и электрический ток в цепи проходит от витков проволоки к ползунку, потом в стержень.Когда реостат подключили в цепь , можно передвигать ползунок , таким образом увеличивать или уменьшать сопротивление реостата.
Жидкостный реостат – представляет бак с электролитом, в который погружаются металлические пластины.
Проволочный реостат – cостоит из проволоки из материала в котором высокое удельное сопротивление, натянутый на раму.
Цели расчета

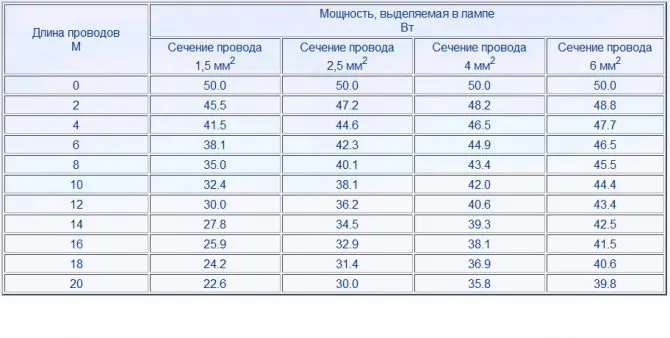

Поперечное сечение проводов для освещения
Рассчитывать параметры площади сечения проводника необходимо с несколькими целями:
- получение необходимого количества электричества для запитки бытовых приборов;
- исключение переплат за неиспользуемый энергоноситель;
- безопасность проводки и предотвращение возгораний;
- возможность подключения высокомощной техники к сети;
- предотвращение оплавления изоляционного слоя и коротких замыканий;
- правильная организация осветительной системы.
Оптимальное сечение провода для освещения – 1,5 мм2 для линии, 4-6 мм2 на вводе.
Соотношение диаметра кабеля с площадью его сечения
Определение посредством формулы площади поперечного сечения проводников занимает длительное время. В некоторых случаях уместно использовать данные из таблицы. Поскольку для организации современной проводки применяется медный кабель, в таблицу вносятся параметры:
- диаметр;
- сечение в соответствии с показателем диаметра;
- предельная мощность нагрузки проводников в сетях с напряжением 220 и 380 В.
| Диаметр жилы, мм | Параметры сечения, мм2 | Сила тока, А | Мощность медного проводника, кВт | |
| Сеть 220 В | Сеть 380 В | |||
| 1,12 | 1 | 14 | 3 | 5,3 |
| 1,38 | 1,5 | 15 | 3,3 | 5,7 |
| 1,59 | 2 | 19 | 4,1 | 7,2 |
| 1,78 | 2,5 | 21 | 4,6 | 7,9 |
| 2,26 | 4 | 27 | 5,9 | 10 |
| 2,76 | 6 | 34 | 7,7 | 12 |
| 3,57 | 10 | 50 | 11 | 19 |
Посмотрев данные в соответствующих колонках, можно узнать нужные параметры для электролинии жилого здания или производственного объекта.
Расчет сечения многожильного проводника
Многожильный провод представляет собой несколько отдельных жил. Расчет его сечения осуществляется следующим образом:
- Находится показатель площади сечения у одной жилы.
- Пересчитываются кабельные жилы.
- Количество умножается на поперечное сечение одной жилы.
При подключении многожильного проводника его концы обжимаются специальной гильзой с использованием обжимных клещей.
Особенности самостоятельного расчета
Самостоятельное вычисление продольного сечения выполняется на жиле без изоляционного покрытия. Кусочек изоляции можно отодвинуть или снять на отрезке, приобретенном специально для тестирования. Вначале понадобится определить диаметр и по нему найти сечение. Для работ используется несколько методик.
При помощи штангенциркуля
Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:
- С проводника снимается изоляционное покрытие.
- Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
- На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
- Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.
Для бытовых целей понадобятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.
С использованием линейки и карандаша

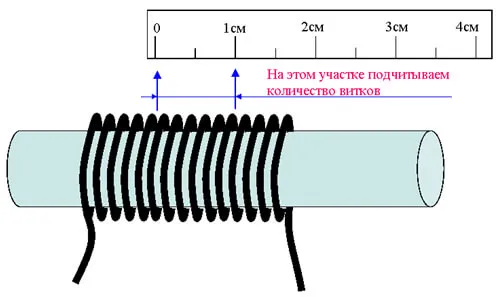

Вычисление ПС с помощью линейки и карандаша
При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:
- Зачищается от изоляционного слоя участок, равный 5-10 см.
- Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
- В конечном итоге должно получиться определенное число витков, их требуется посчитать.
- Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
- Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
- Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.
Точность вычислений определяется плотностью и длиной намотки.
Таблица соответствия диаметра проводов и площади их сечения
Если нет возможности пройти тестирование диаметра или сделать вычисление при покупке, допускается использовать таблицу. Данные можно сфотографировать, распечатать или переписать, а затем применять, чтобы найти нормативный или популярный размер жилы.
| Диаметр кабеля, мм | Сечение проводника, мм2 |
| 0,8 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1 |
| 1,38 | 1,5 |
| 1,6 | 2 |
| 1,78 | 2,5 |
| 2,26 | 4 |
| 2,76 | 6 |
| 3,57 | 10 |
При покупке электрокабеля понадобится посмотреть параметры на этикетке. К примеру, используется ВВНГ 2х4. Количество жил – величина после «х». То есть, изделие состоит из двух элементов с поперечным сечением 4 мм2. На основании таблицы можно проверить точность информации.
Чаще всего диаметр кабеля меньше, чем заявлен на упаковке. У пользователя два варианта – применять другой или выбрать с большей площадью сечения кабель по диаметру. Выбрав второй, понадобится проверить изоляцию. Если она не сплошная, тонкая, разная по толщине, остановитесь на продукции другого изготовителя.
Как правильно найти площадь поперечного сечения (с помощью формулы)

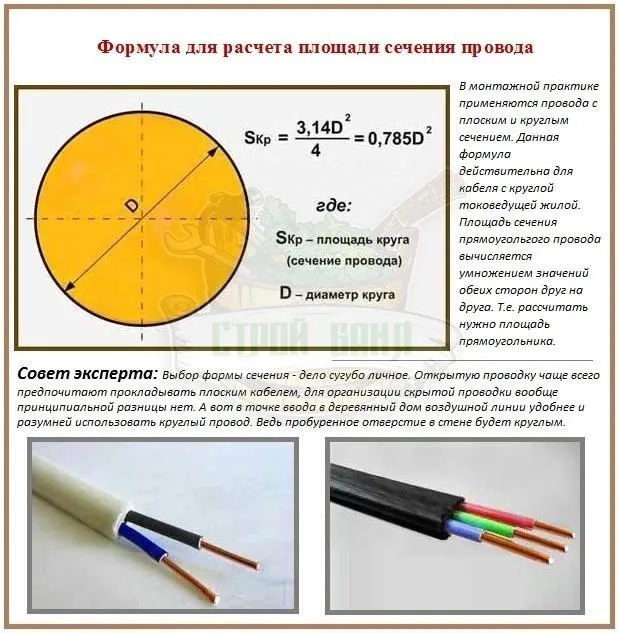

Как найти площадь поперечного сечения проводника подскажет формула, известная из школьного курса геометрии – пr2. Когда известен диаметр провода, можно приступать к вычислению площади сечения. Сделать это несложно с помощью калькулятора по формуле, указанной на картинке 7.
Формула расчета площади
Видео
No related posts.
No related posts.
Сечение проводов в домах старой застройки и предельная нагрузка
В многоэтажках советского периода используется алюминиевая проводка. С учетом правильного соединения узлов в распредкоробе, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.
При необходимости подключения техники с большой энергоемкостью в домах с проводкой из алюминия на основе мощности потребления подбирается сечение и диаметр жил. Все данные указаны в таблице.
| Ток, А | Максимальная мощность, ВА | Диаметр кабеля, мм | Сечение кабеля, мм2 |
| 14 | 3000 | 1,6 | 2 |
| 16 | 3500 | 1,8 | 2,5 |
| 18 | 4000 | 2 | 3 |
| 21 | 4600 | 2,3 | 4 |
| 24 | 5300 | 2,5 | 5 |
| 26 | 5700 | 2,7 | 6 |
| 31 | 6800 | 3,2 | 8 |
| 38 | 8400 | 3,6 | 10 |
Видео по теме
- https://amperof.ru/elektromontazh/electroprivodka/tablitsa-diametr-sechenie-provoda.html
- https://amperof.ru/teoriya/poperechnoe-sechenie-provodnika.html
- https://first-apartment.ru/sechenie-kabelya-po-diametru-tablitsa.html
- https://StrojDvor.ru/elektrosnabzhenie/poperecnoe-secenie-eto/
- https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://sovet-ingenera.com/elektrika/wires/sechenie-provoda-po-diametru.html
Ядерная физика
Эффективное поперечное сечение широко используется в ядерной и нейтронной физике для выражения вероятности протекания определённой ядерной реакции при столкновении двух частиц.
Типичный радиус атомного ядра составляет порядка 10−14, то есть поперечное сечение ядра — порядка 10−28². Можно ожидать, что сечения взаимодействий частиц с ядром должны иметь примерно такую величину. Она получила своё собственное наименование — барн, — и обычно используется как единица измерения сечения ядерных реакций. Однако, на самом деле, сечения реакций могут изменяться в очень широких пределах.
Если радиус ядра больше, чем длина волны де Бройля налетающей частицы (большие энергии), то максимальное сечение определяется геометрическими размерами ядра (πR²). В области малых энергий максимальное сечение определяется, наоборот, длиной волны де Бройля. Реальные значения сечений могут быть намного меньше максимальных, они зависят от энергии налетающих частиц, типа реакции, ориентации спинов частиц и т. п.
Нейтронные сечения ядер
Сечения рассеяния (сплошные линии) и захвата (точечные) нейтрона для ядер разных элементов
Полное сечение реакции с нейтроном и сечение деления для U-235 и Pu-239
Взаимодействие ядра атома и нейтрона является краеугольным камнем ядерных технологий. Вероятность взаимодействия ядра и нейтрона именуют полным сечением
. Процесс взаимодействия может происходить по нескольким схемам. Вероятность каждой конкретной схемы (ее сечение взаимодействия) зависит от состава ядра и кинетической энергии нейтрона:
- Упругое рассеяние, при котором ядро сохраняет целостность. Нейтрон и ядро изменяют свою кинетическую энергию в соответствии с законами механики. Вероятность такого сценария характеризует сечение рассеяния
. - Ядерная реакция, при которой ядро поглощает нейтрон (нейтронный захват). Ее вероятность характеризуется сечением захвата
. Существует множество сценариев последствий захвата нейтрона, каждый из которых также может характеризоваться своим сечением. Например, некоторые ядра после захвата становятся нестабильны и распадаются. Такую вероятность характеризуют
сечением деления
. - Неупругое рассеяние, при которой ядро разваливается под ударом нейтрона.
Как рассчитать нагрузку на кабель по сечению?
Расчет нагрузки на кабель по сечению можно выполнить следующим образом:
-
Определите мощность нагрузки, которую необходимо подключить к кабелю. Это может быть указано на нагрузочном устройстве, либо можно рассчитать по формуле P = U x I, где P — мощность в Ваттах, U — напряжение в Вольтах, I — ток в Амперах.
-
Рассчитайте ток, который будет потреблять нагрузка. Для этого воспользуйтесь формулой I = P / U.
-
Определите тип кабеля и его сечение. Сечение кабеля указывается в квадратных миллиметрах (мм²).
-
Найдите коэффициент, который учитывает условия эксплуатации кабеля (температуру окружающей среды, способ монтажа, группу горючести материала оболочки кабеля и т.д.). Этот коэффициент обычно указывается в технических характеристиках кабеля.
-
Рассчитайте допустимый ток на основе сечения кабеля и коэффициента условий эксплуатации. Допустимый ток указывается в Амперах.
-
Сравните допустимый ток с расчетным током, который был определен на втором шаге. Если расчетный ток меньше допустимого тока, то сечение кабеля выбрано правильно. Если расчетный ток больше допустимого тока, необходимо выбрать кабель с большим сечением.
Например, если необходимо подключить нагрузку мощностью 2000 Вт при напряжении 220 В, то ток, потребляемый нагрузкой, будет равен 9,09 Ампер. Если использовать кабель с медной жилой и сечением 2,5 мм², при условиях эксплуатации, указанных в технических характеристиках кабеля, допустимый ток будет около 20 Ампер. Это значит, что кабель с таким сечением подходит для данной нагрузки.
