Фотографии установки раздвижных ворот — основные системы и варианты
На сегодняшний день в онлайне можно найти обширное количество фотографий раздвижных ворот, которые предлагаются различными компаниями для установки не только на промышленных объектах, но и в частном домостроении. Если вас интересует «фотографии раздвижных ворот», то такая информация также доступна.
Все необходимое для монтажа

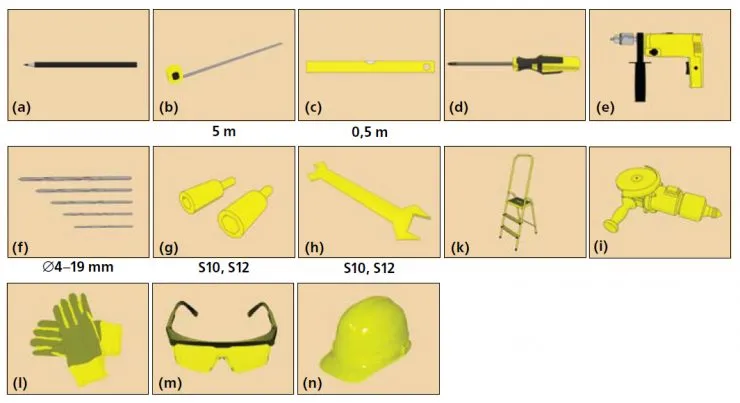

Как сделать откатные ворота, и какой инструмент и материалы потребуется для достижения поставленной задачи. Из инструментов вам потребуется:
- Лопата.
- Сварочный аппарат.
- Болгарка.
- Топор.
- Строительный уровень.
- Рулетка.
- Шуруповерт.
- Молоток.
Стоит отметить, что все инструменты, перечисленные выше, имеются обычно у любого мастерового хозяина в доме, исключение может составлять сварочный агрегат. Но и его при необходимости можно арендовать у знакомых или приобрести в магазине.
Дальнейшая подготовка
Подготовив для монтажа ворот инструмент, нужно подсчитать какие и в каком количестве нужны материалы, и в какую сумму обойдется монтаж откатных ворот своими руками. А так же составить подробные чертежи откатных ворот, которые вы планируете в будущем установить.
За основу лучше взять стандартные ворота с шириной проема в четыре метра, а высотой в два метра.
Все необходимое без особых проблем, включая комплектующие для откатных ворот, возможно, приобрести в магазинах строительных материалов или на оптовых базах.
Монтажные работы
Монтаж таких ворот нужно начать осуществлять с создания основы для «закладной». Ее длина должна составлять половину ширины проема, то есть два метра. К ней так же необходимо приварить с помощью электросварки примерно девять-десять единиц металлической арматуры длиной чуть более метра и диаметром 14 миллиметров.
Далее выкапывается яма глубиной один метр. После чего замешивают бетон и устанавливают с его помощью «закладную».

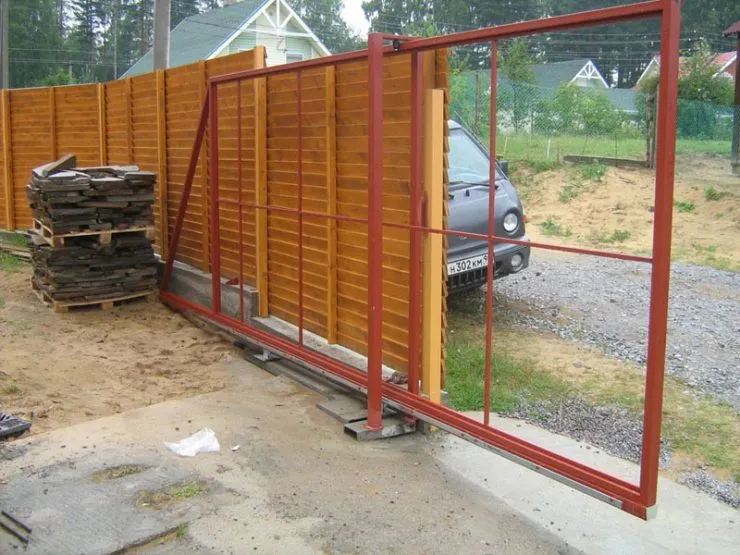

Затем необходимо дождаться высыхания бетона и приготовить для дальнейшей работы нужную фурнитуру. После этого, по продуманной вами схеме откатных ворот, изготовить каркас с помощью сварочного аппарата и другого приготовленного инструмента.
Установка ворот

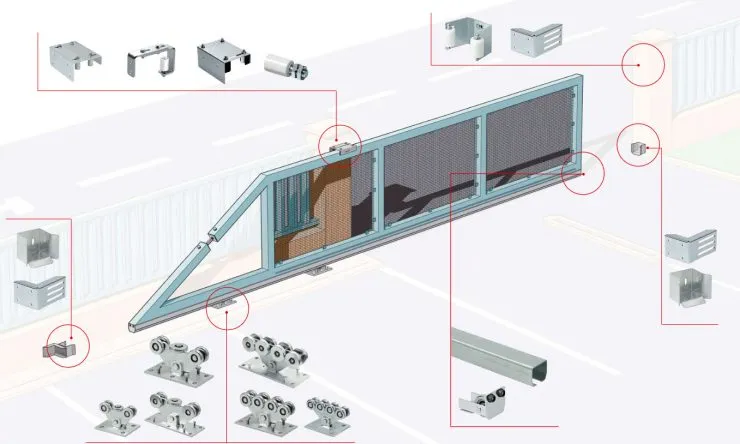

Для начала при установке откатных ворот необходимо смонтировать специальные роликовые каретки, на которые после этого установить сами ворота. Далее используя уровень, необходимо четко выставить конструкцию.
Из квадратного профиля размером 6Х3 сантиметров изготавливают закладные для другой комплектации. Затем к прутам, выведенным из столбов, крепят роликовые улавливатели.
На конце направляющей монтируется ролик, имеющий специальные зажимы, и закрывающийся с двух сторон заглушками из резины.
Последними монтируются роликовые каретки, после чего можно переходить к следующему этапу.
Монтаж автоматики

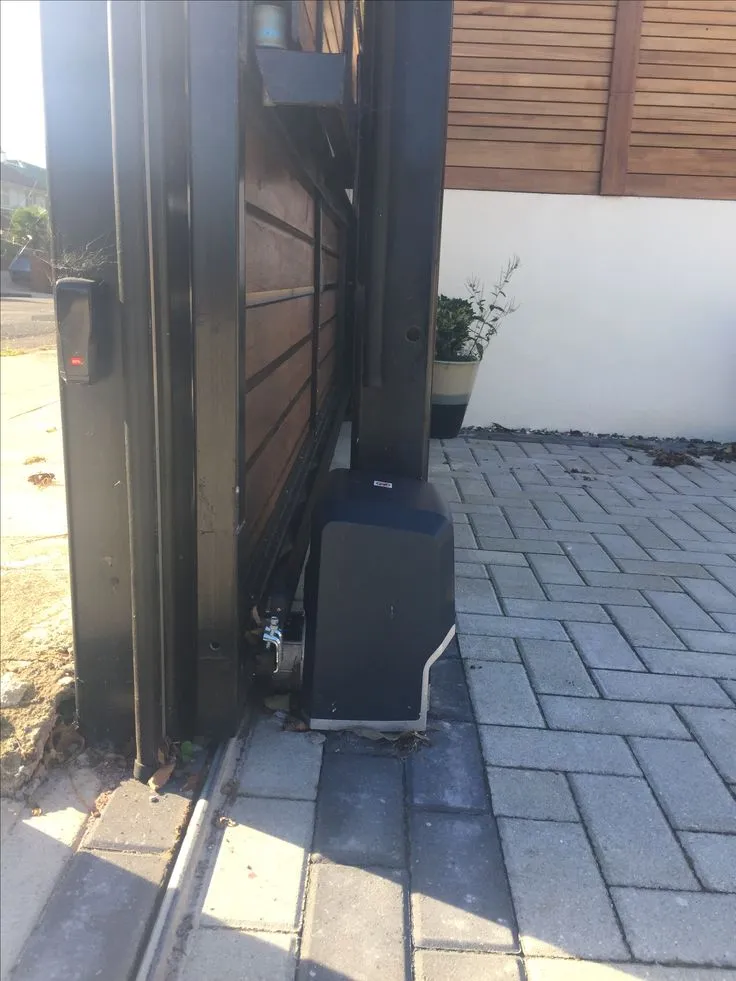

Для начала еще раз глянем на эскиз откатных ворот и определяем место для монтажа электропривода. Затем возьмем основание и установим на него привод. После этого разметим место монтажа и установим туда основание, обварив его при помощи электросварки.
Теперь можно прикрутить электрический привод к основанию. Монтируем зубчатую рейку к конструкции ворот.
На рейке устанавливают концевые выключатели, которые встречаются двух основных видов, либо механического, либо магнитного типа.
Далее устанавливается привод, с использованием подробной инструкции производителей. Можно приступать к тестированию, система работает отлично, если есть сигнал.
В случае появления препятствия на его пути, такого как автомашина, животное или человек, ворота сразу же откатываются назад.
Иногда по желанию хозяина, с левой стороны ворот при помощи саморезов закрепляется сигнальная лампочка, но это не обязательное требование.
Следует помнить, что автоматику на откатные ворота, возможно, монтировать только в том случае, если они без всяких помех двигаются на рельсе.

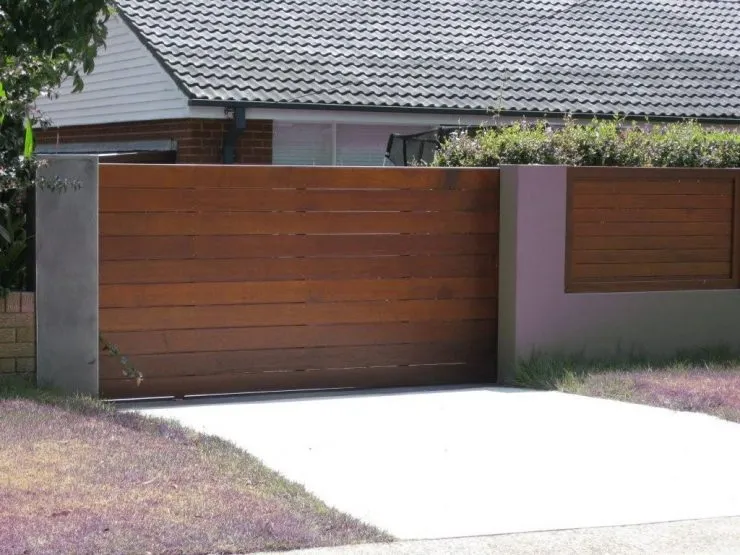

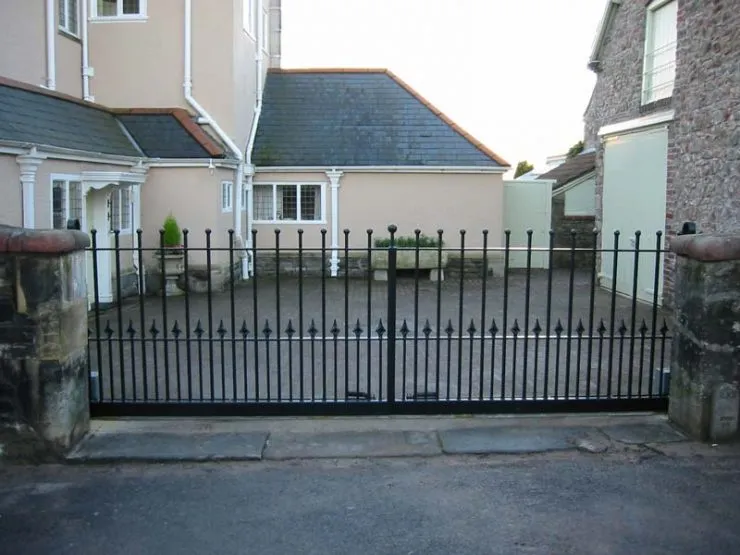

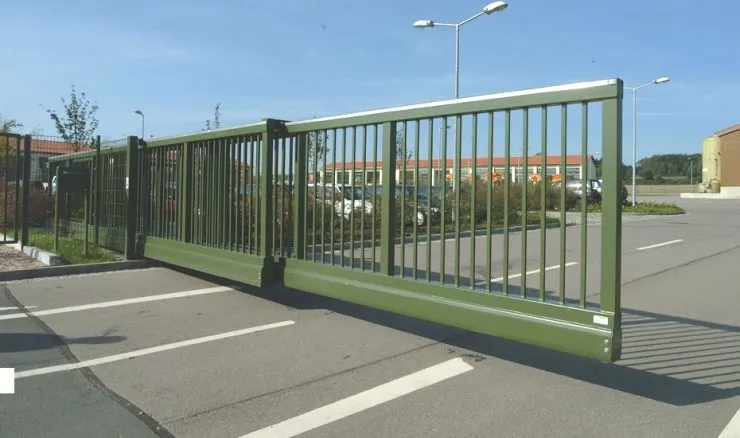

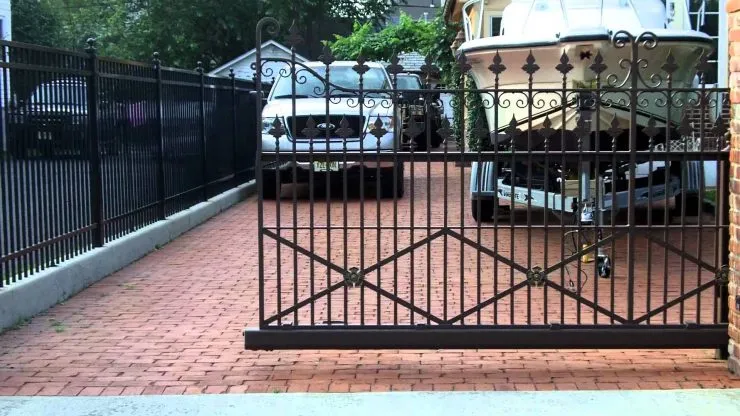

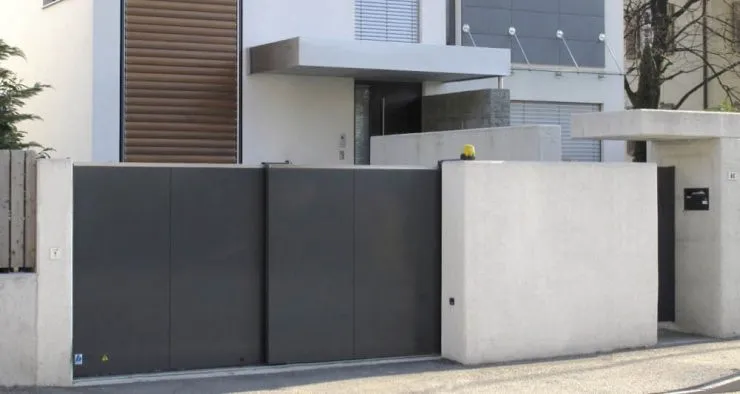

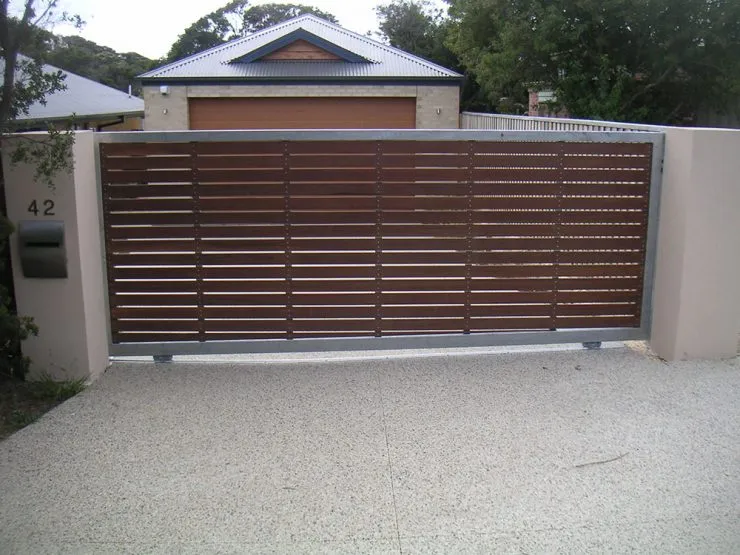

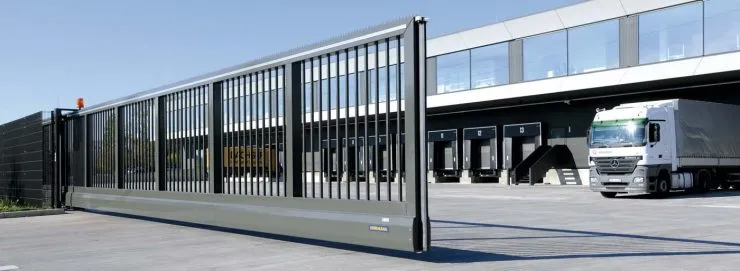

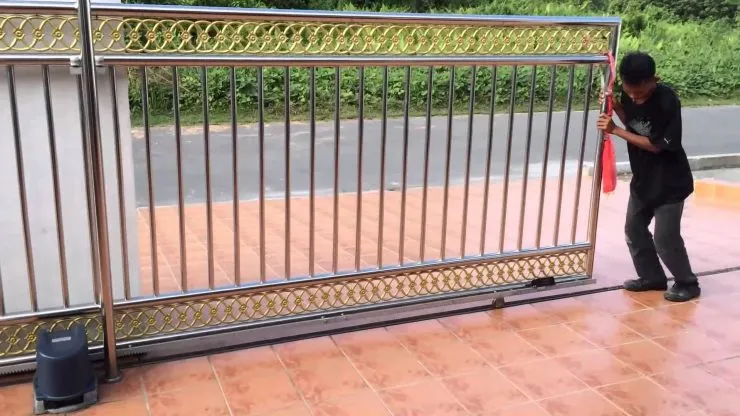

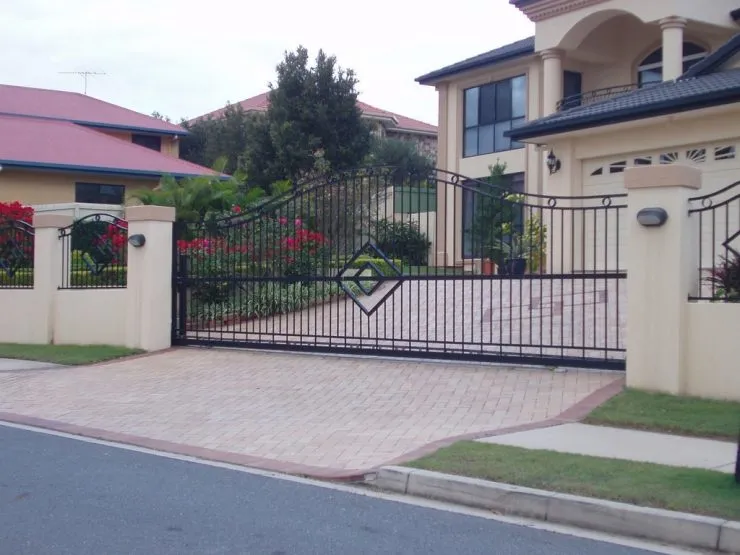

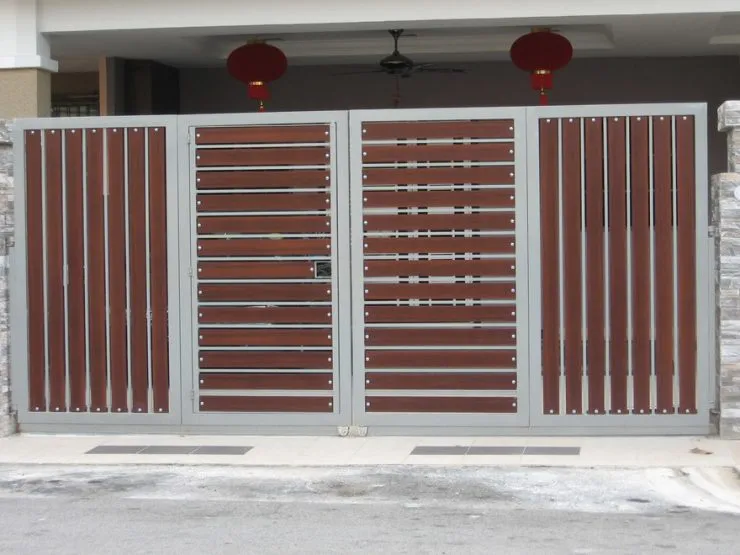

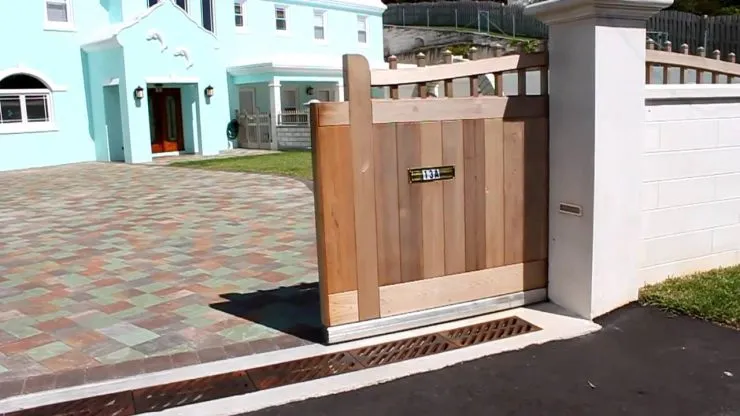

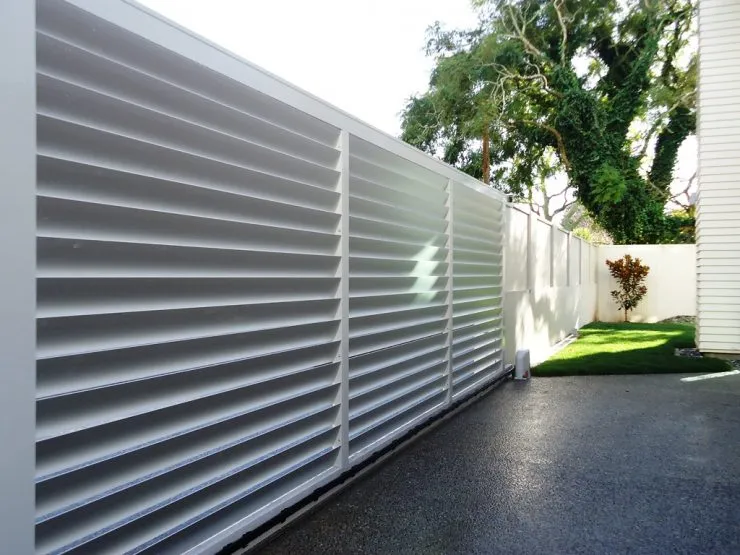

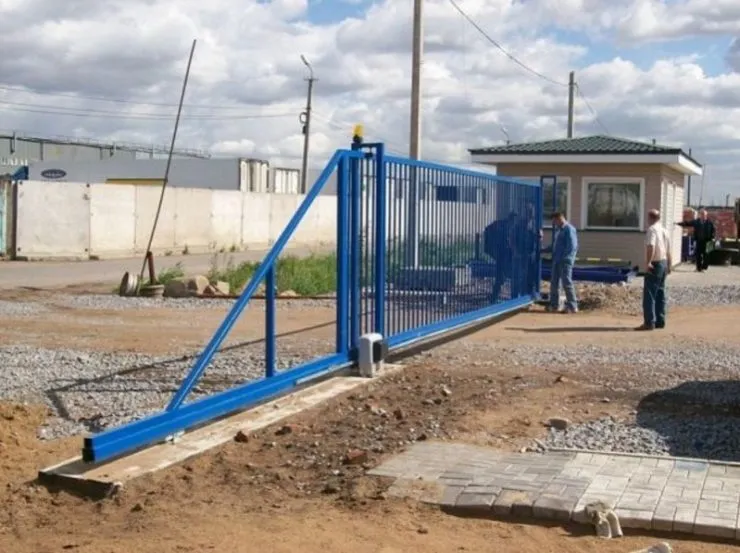

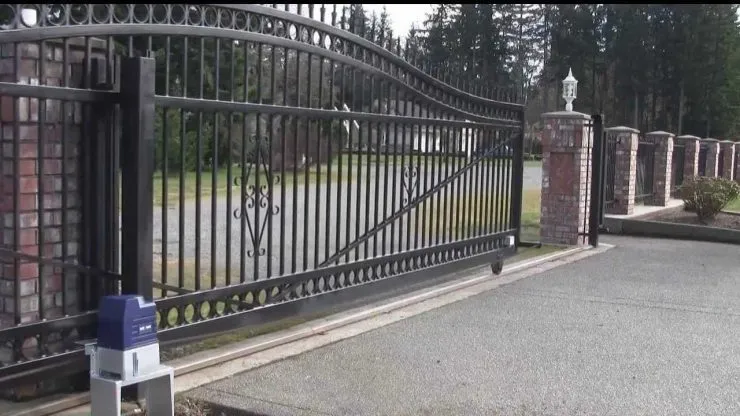

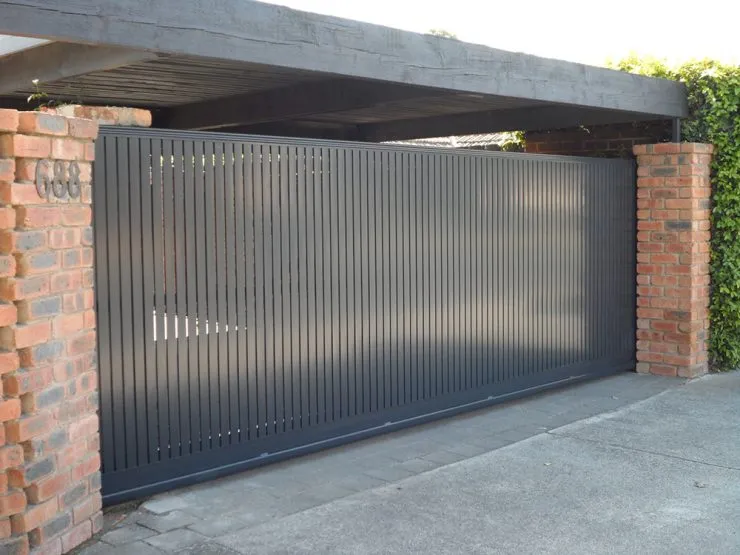

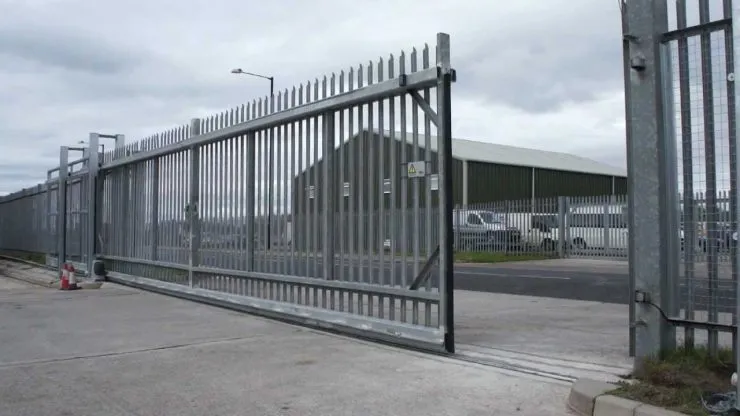

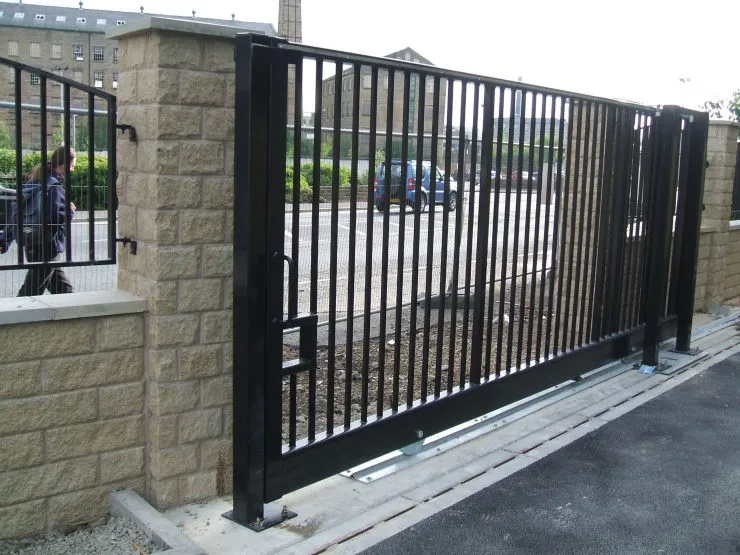

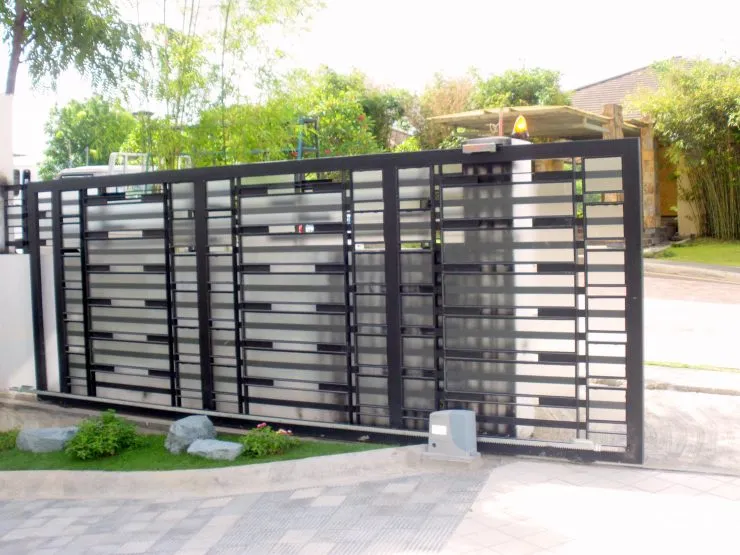

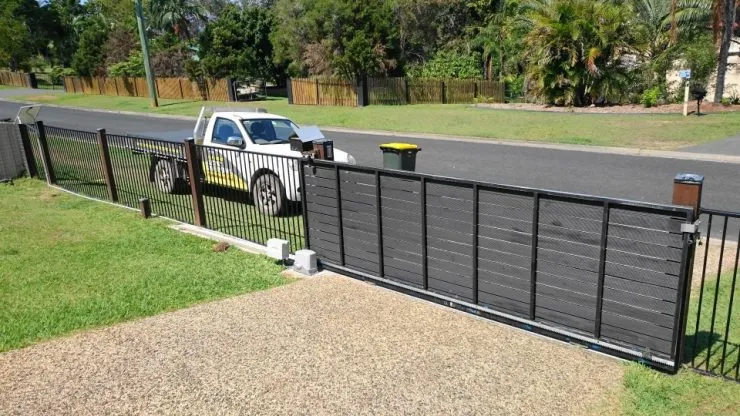

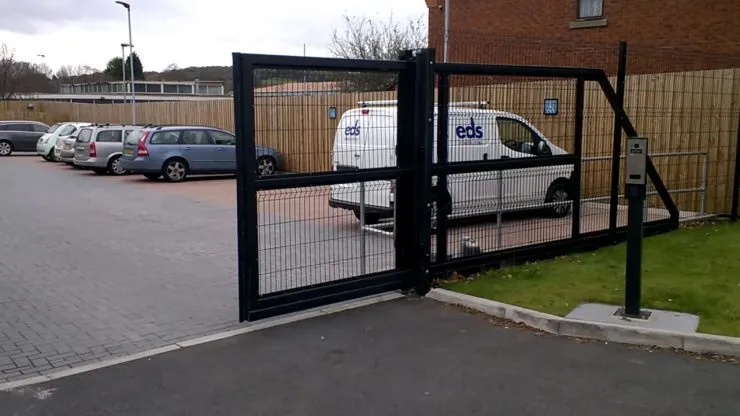

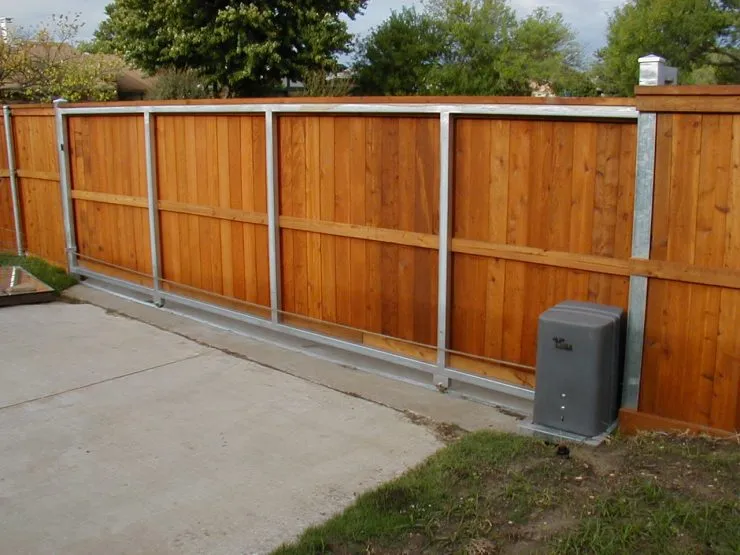

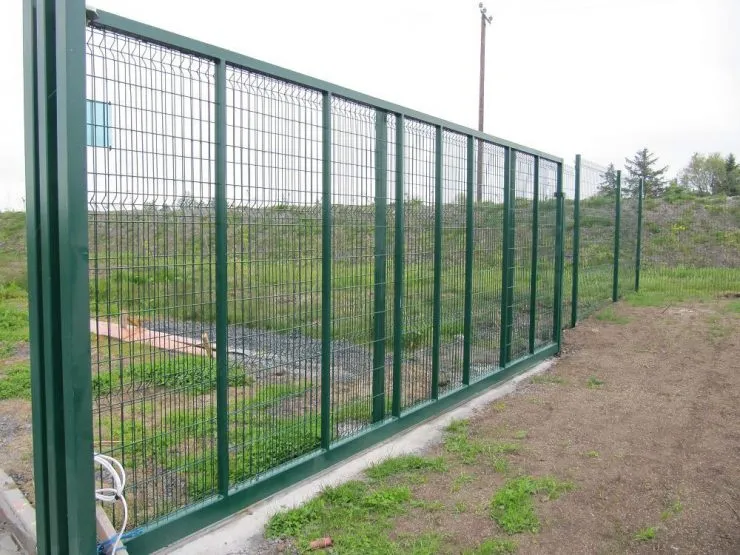

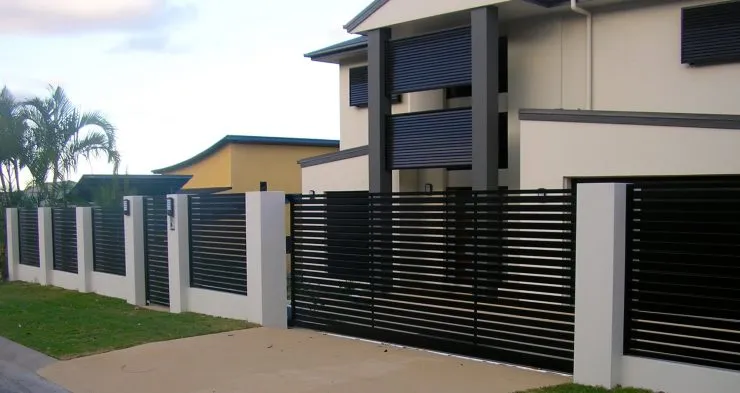

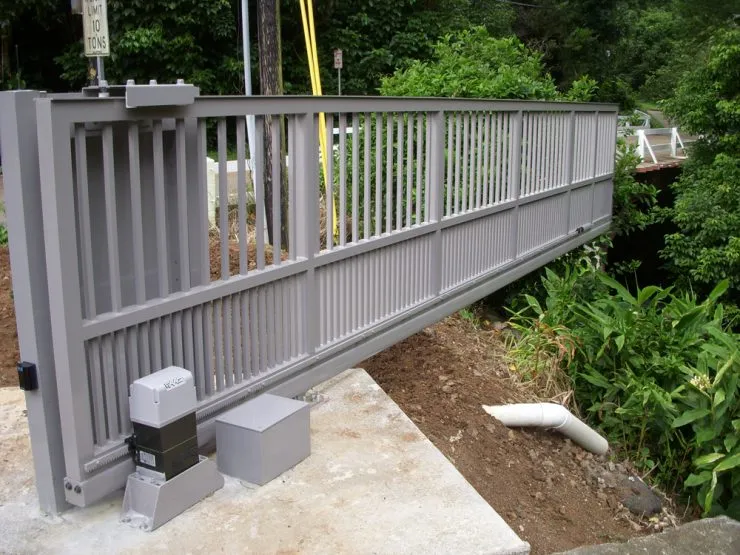

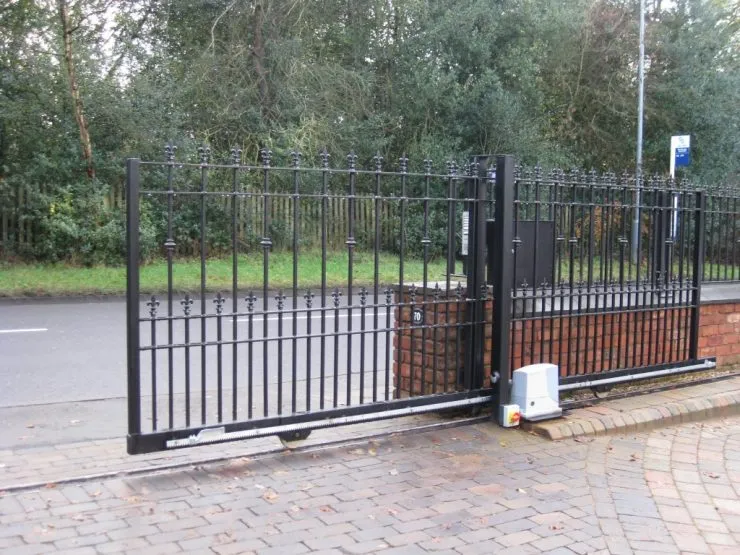

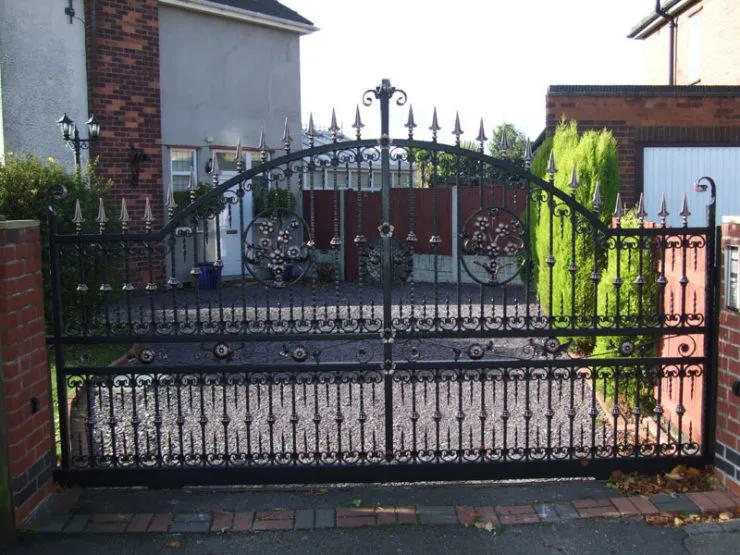

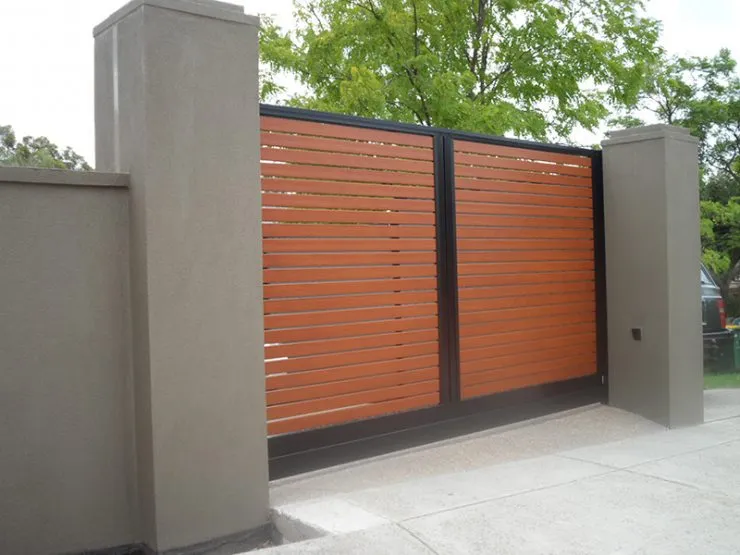

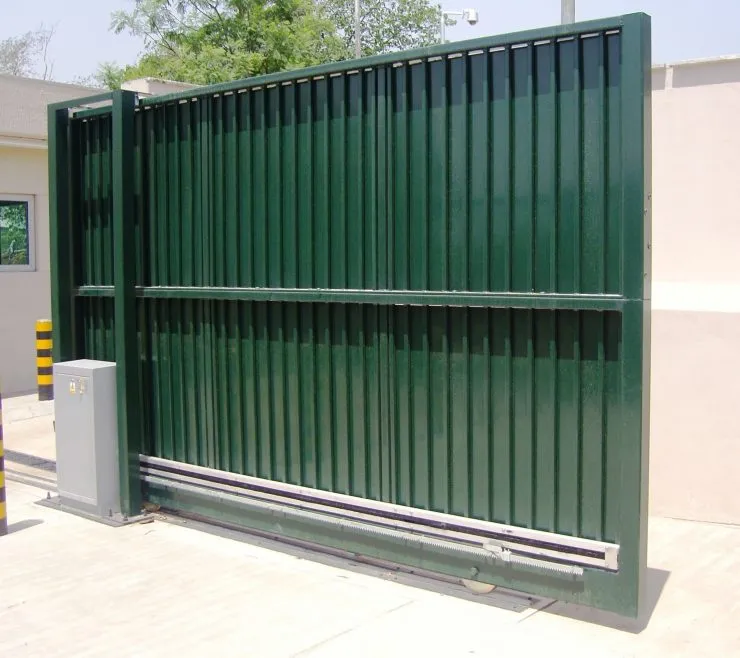

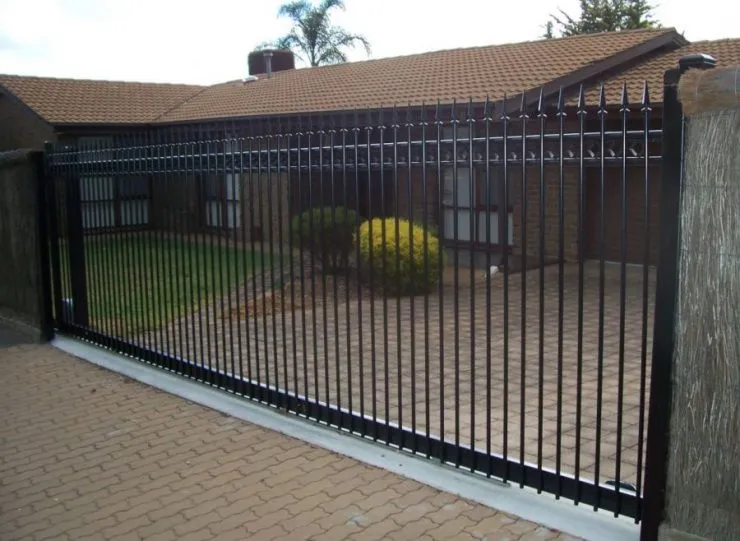

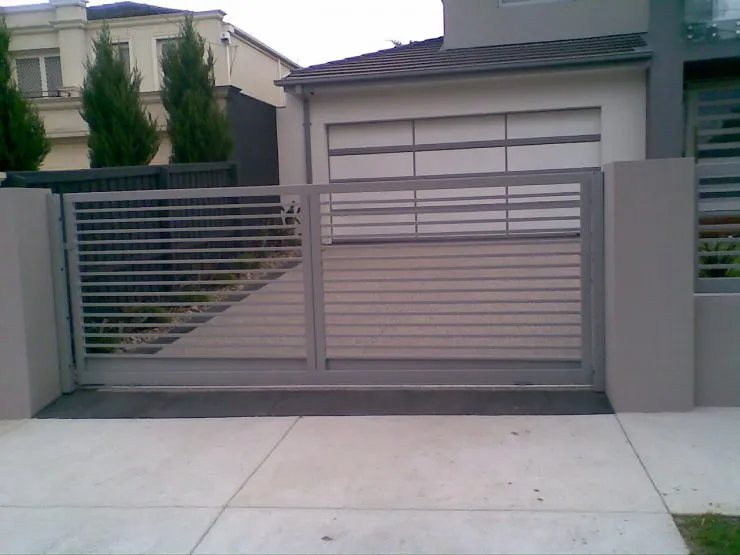

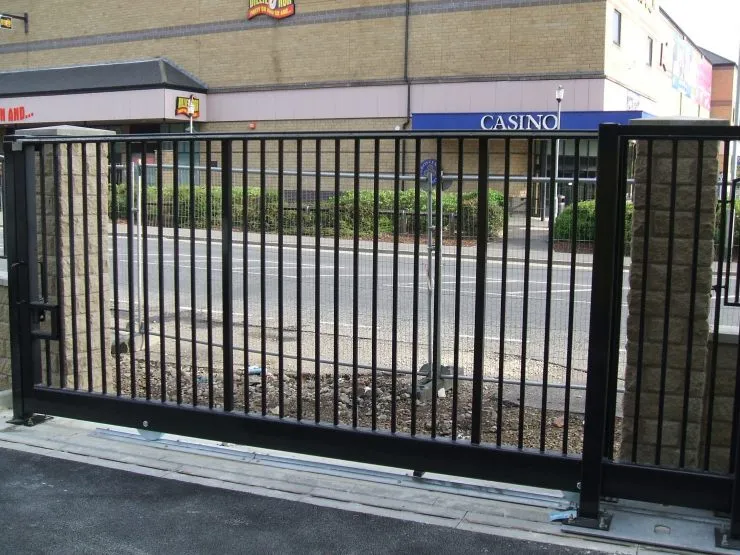

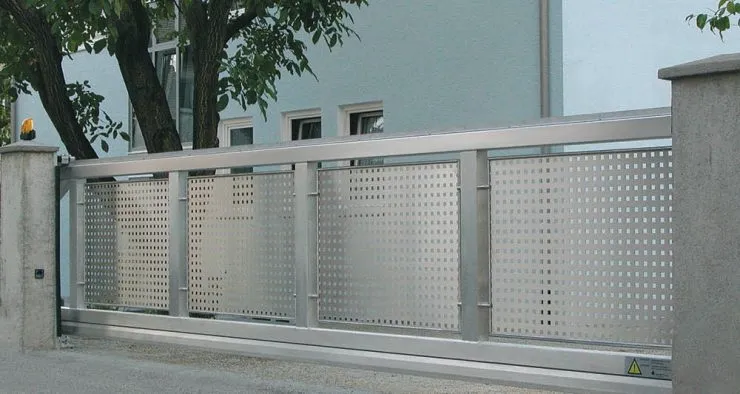

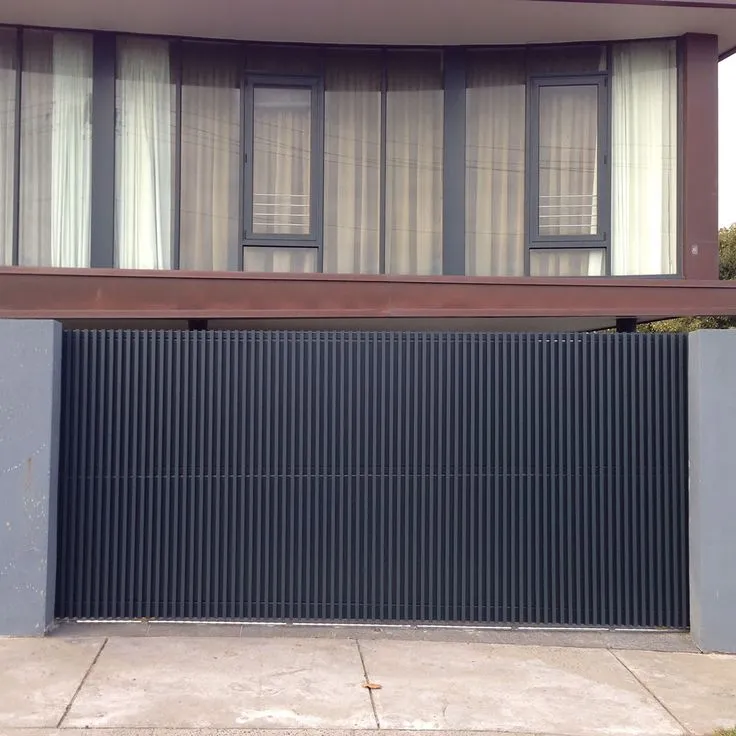

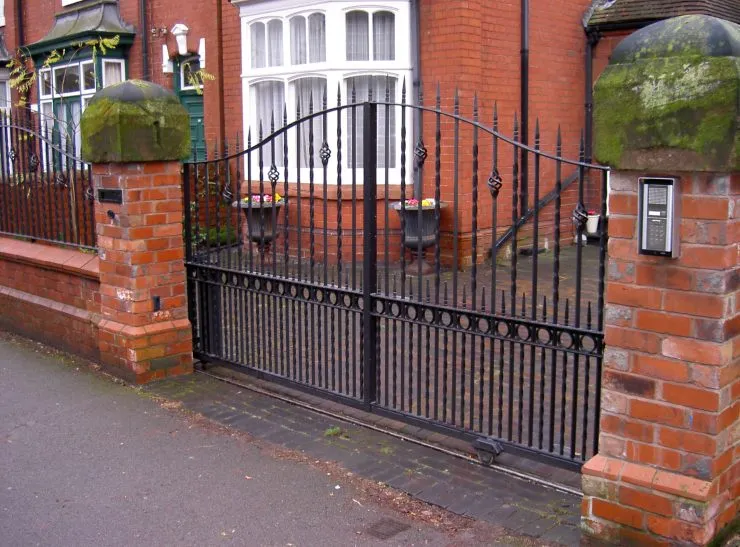

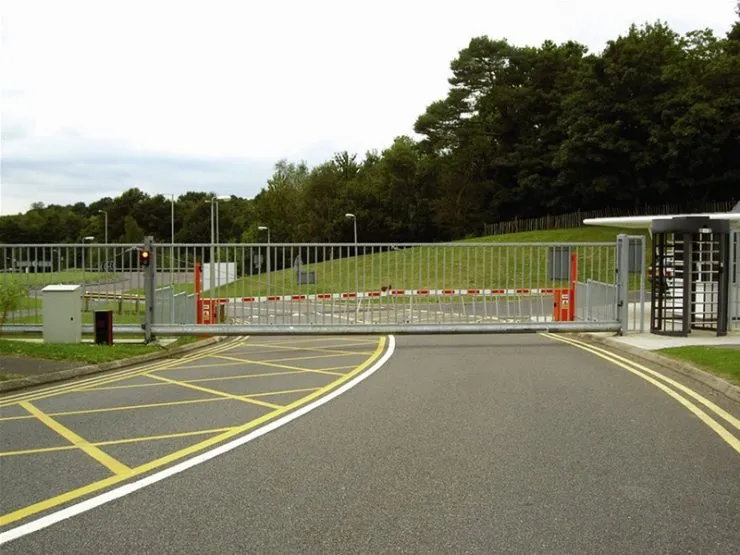

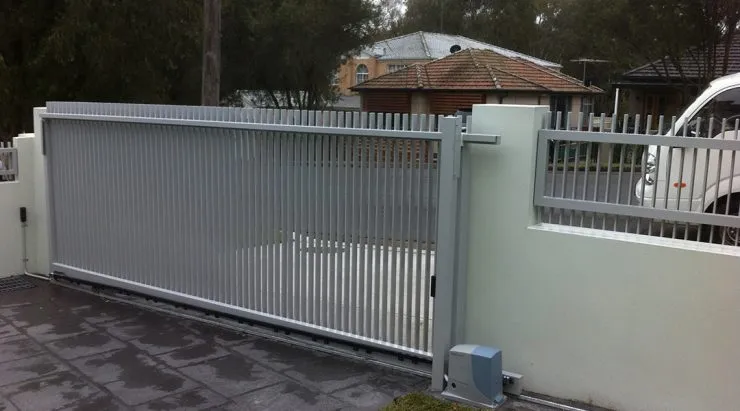

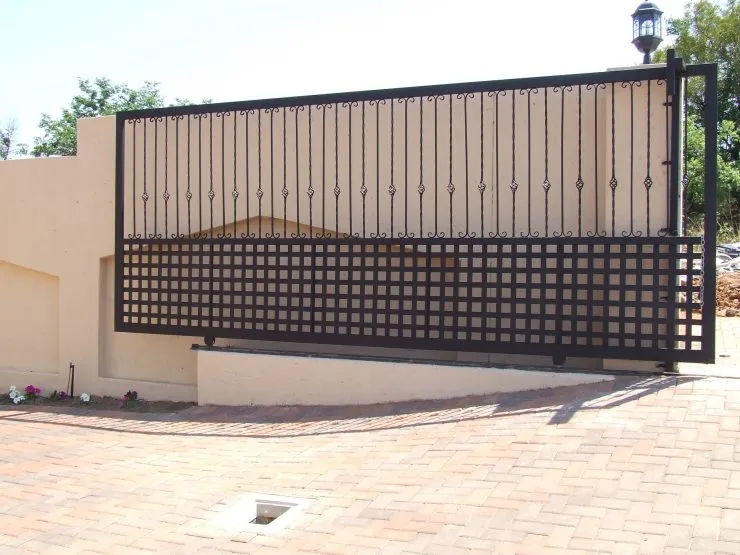

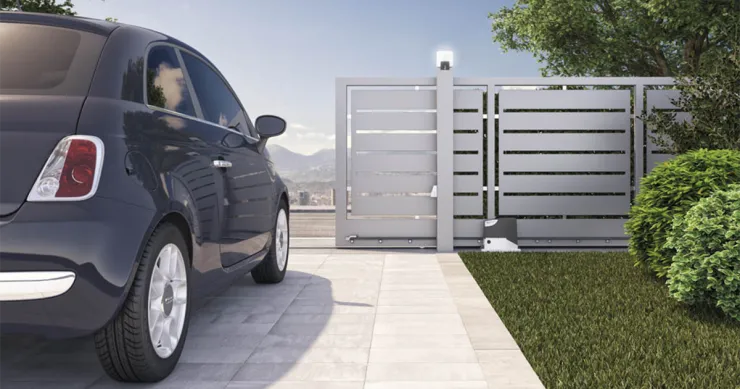

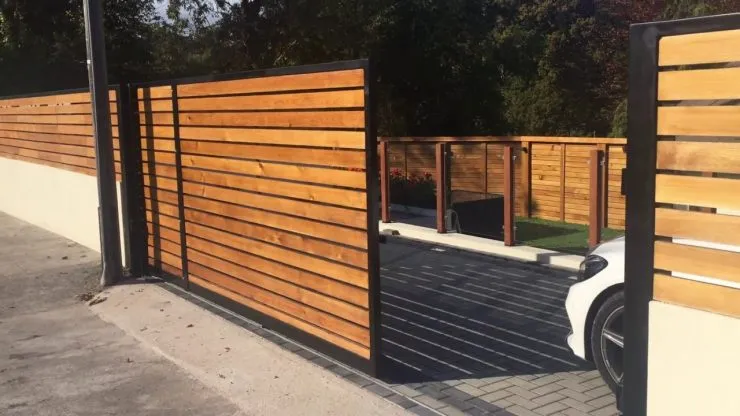

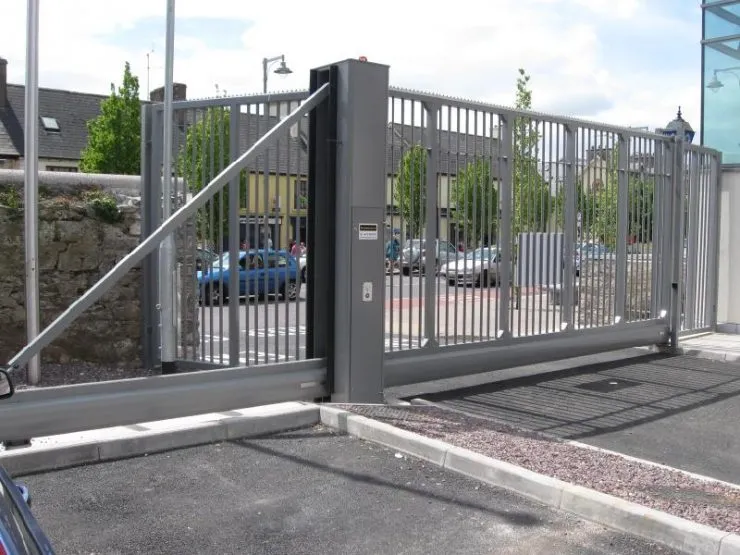

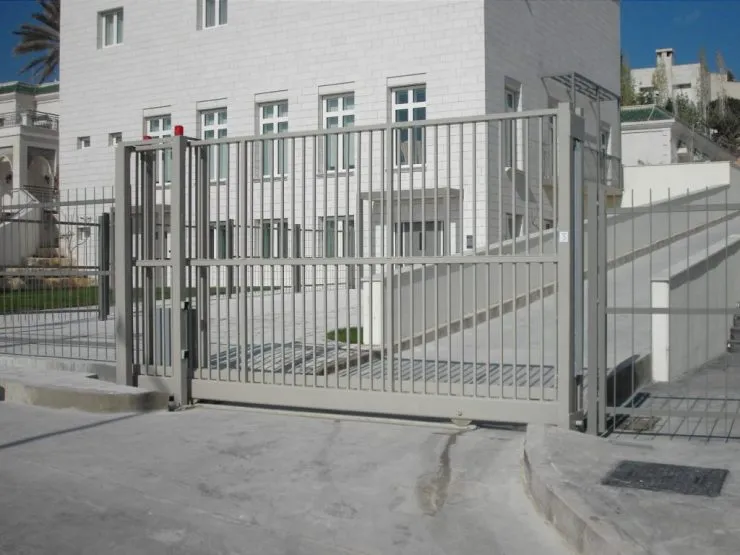

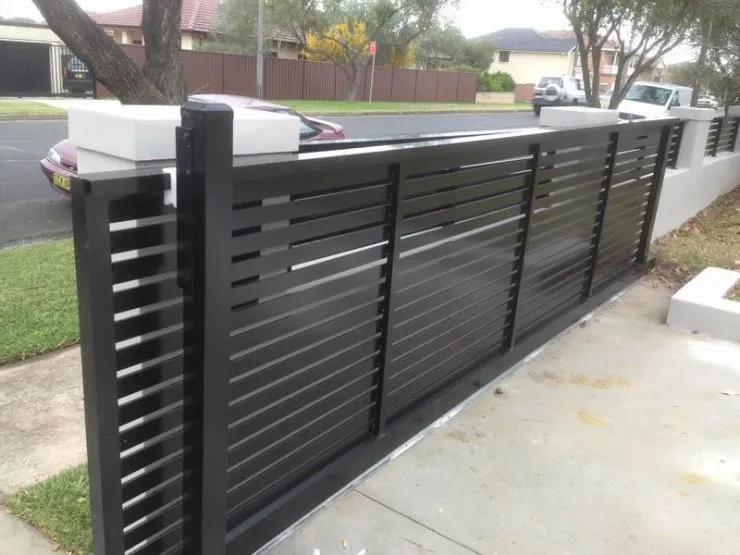

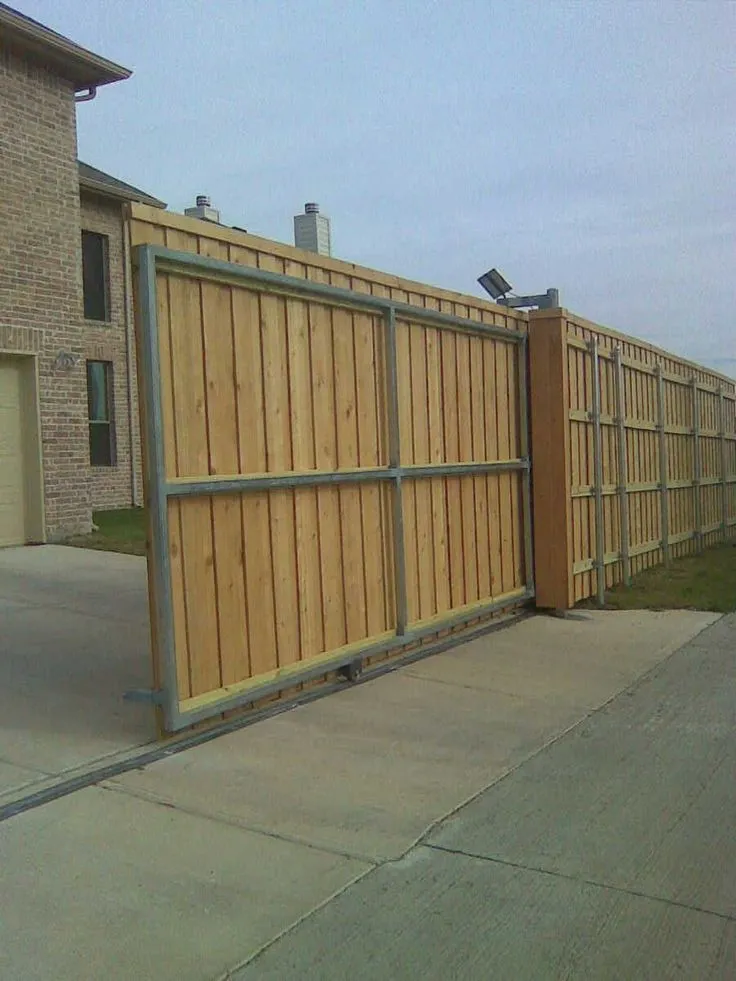

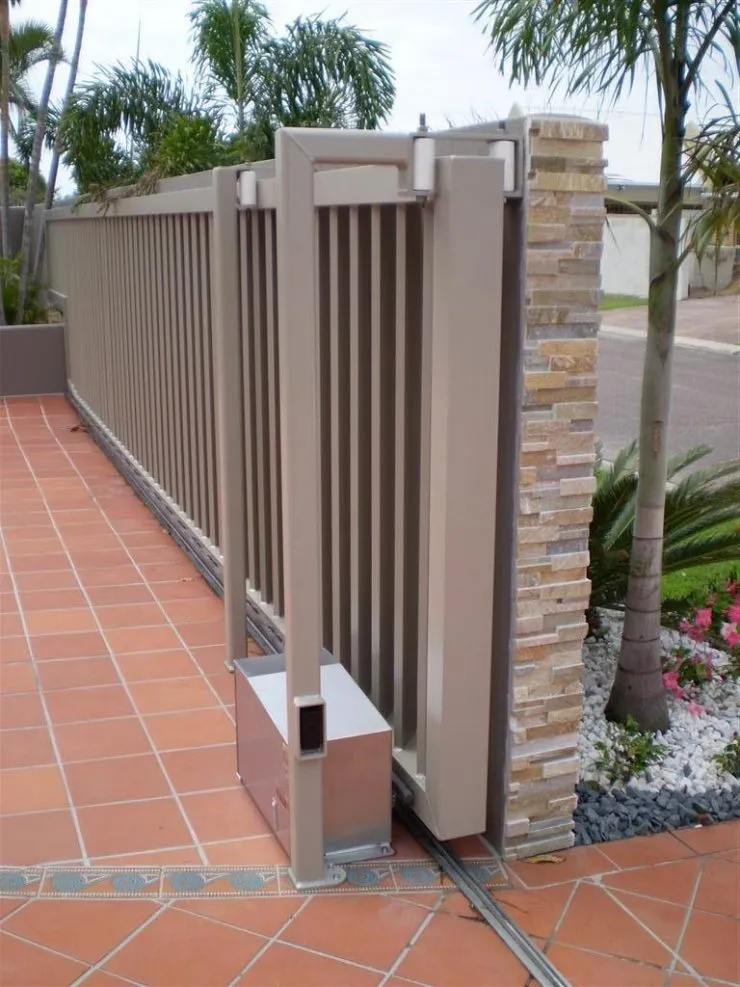

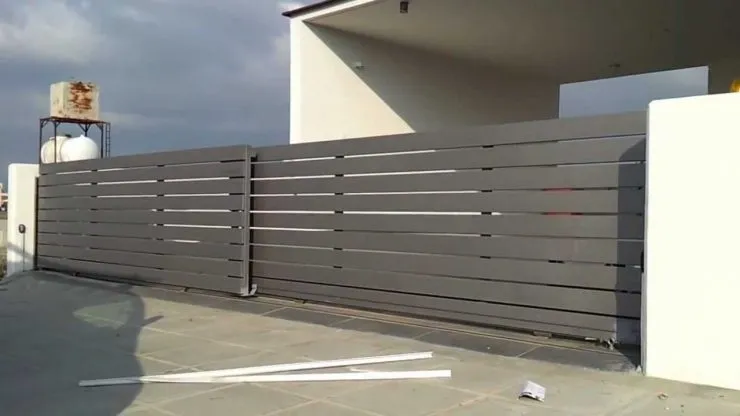

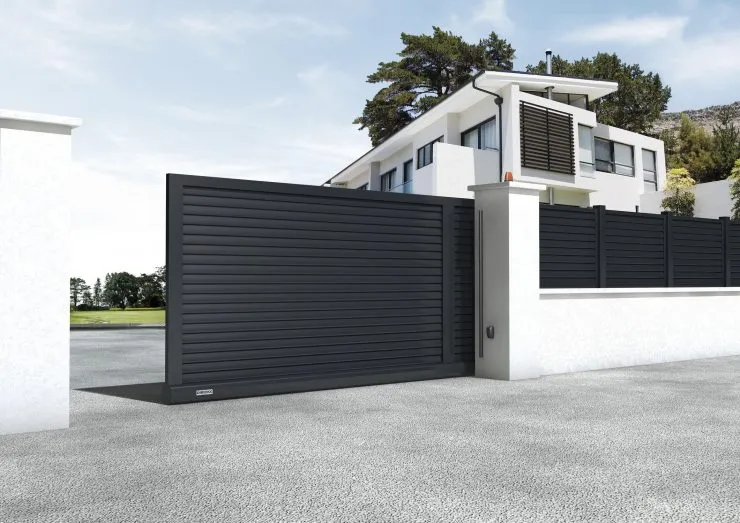

Фото откатных ворот
Как рассчитать раздвижные ворота?
Рассчитать раздвижные ворота можно, учитывая несколько факторов, таких как вес полотна, тип направляющих, скорость движения, размеры ворот и условия эксплуатации. Для определения необходимой мощности привода раздвижных ворот нужно выполнить следующие шаги:
- Измерьте размеры ворот: ширину, высоту и толщину полотна.
- Определите материал полотна, так как вес ворот зависит от материала (металлические ворота будут тяжелее деревянных).
- Определите тип направляющих: напольные, потолочные или настенные, так как это также повлияет на вес ворот.
- Рассчитайте максимальный вес полотна ворот, который будет использоваться в расчетах. Обычно он должен быть примерно в 1,5-2 раза меньше максимальной нагрузки привода.
- Выберите привод для раздвижных ворот в зависимости от максимального веса полотна ворот, скорости движения и условий эксплуатации. Обычно это делается на основе рекомендаций производителя привода и учитывая конкретные условия монтажа ворот.
Рассчет мощности привода для раздвижных ворот лучше доверить профессионалам, которые занимаются проектированием и установкой ворот. Они могут учесть все особенности и подобрать необходимое оборудование.
