ГОСТ 530-2012
________________________________________________________________________________
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
________________________________________________________________________________
|
М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й |
ГОСТ 530- |
|
С Т А Н Д А Р Т |
____________________________________________________________
КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ Общие технические условия
(ЕN 771-1:2003, NEQ)
(EN 772-1:2000, NEQ)
(EN 772-9:1998+А1:2005, NEQ) (EN 772-11:2000+А1:2004, NEQ)
Издание официальное
Москва
Стандартинформ
ГОСТ 530-2012
Предисловие
ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве» устанавливают цели, основные принципы и порядок работ по межгосударственной стандартизации. Если рассматривать строительство, то в контексте «размеры кирпича ГОСТ» также подвергаются регулированию в рамках указанных нормативных документов.
Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Ассоциацией производителей керамических материалов (АПКМ), Обществом с ограниченной ответственностью «ВНИИСТРОМ «Научный центр керамики» (ООО «ВНИИСТРОМ «НЦК»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нор-
мированию и оценке соответствия в строительстве (дополнение 1 к приложению В протокола № 40 от 4 июня 2012 г.)
|
Краткое наименование страны |
Код страны по МК |
Сокращенное наименование национального органа госу- |
|||
|
по МК (ISO 3166) 004-97 |
(ISO 3166) 004-97 |
дарственного управления строительством |
|||
|
Азербайджан |
AZ |
Государственный |
комитет |
градостроительства |
и |
|
архитектуры |
|||||
|
Армения |
AM |
Министерство градостроительства |
|||
|
Казахстан |
KZ |
Агентство по делам строительства и жилищно- |
|||
|
коммунального хозяйства |
|||||
|
Киргизия |
KG |
Госстрой |
|||
|
Молдова |
MD |
Министерство строительства и регионального развития |
|||
|
Российская Федерация |
RU |
Министерство регионального развития |
|||
|
Таджикистан |
TJ |
Агентство по строительству и архитектуре при Правитель- |
|||
|
стве |
|||||
|
4 Настоящий стандарт |
соответствует: |
EN 771-1:2003 Definitions concerning wall stones – Part 1: Brick (Определения, касающиеся стеновых камней – Часть 1: Кирпич) в части требований к средней плотности, пустотности, теплотехническим свойствам, скорости начальной абсорбции воды, кислотостойкости;
EN 772-1:2000 Methods of test for masonry units — Part 1: Determination of compressive strength (Методы испытаний строительных блоков. – Часть 1. Определение прочности при сжатии);
EN 772-9:1998+А1:2005 Methods of test for masonry units — Part 9: Determination of volume and percentage of voids and net volume of clay and calcium silicate masonry units by sand filling (Методы испытаний строительных блоков – Часть 9. Определение объема и процентной доли пустот, а также объема нетто керамического кирпича и силикатных блоков посредством заполнения песком);
EN 772-11:2000+А1:2004 Methods of test for masonry units — Part 11: Determination of water absorption of aggregate concrete, autoclaved aerated concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units (Методы испытаний строительных блоков. – Часть 11. Определение капиллярного водопоглощения строительных блоков из бетона, автоклавного ячеистого бетона, искусственного и природного камня, начального водопоглощения керамического кирпича) в части метода определения скорости начальной абсорбции воды.
|
5 Приказом Федерального |
агентства по техническому регулированию и |
метрологии от |
|
|
27декабря2012г. № 2148-ст |
межгосударственный стандарт ГОСТ 530-2012 введен в действие в каче- |
||
|
стве национального стандарта Российской Федерации с 01 июля 2013 года |
|||
|
6 ВЗАМЕН ГОСТ 530-2007 |
|||
|
Информация о введении в действие (прекращении действия) настоящего стандарта и изме- |
|||
|
нений к нему публикуется в указателе «Национальные стандарты». |
|||
|
Информация об изменениях |
к настоящему стандарту публикуется в указателе (каталоге) |
||
|
«Национальные стандарты», |
а текст изменений – в информационных указателях |
«Национальные |
стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
Стандартинформ, 2012
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ 530-2012
Область применения………………………………………………………………
Нормативные ссылки ……………………………………………….……….…..
Термины и определения …………………………………………….……….….
Классификация, основные размеры и условные обозначения…………….….
Технические требования………………….…………………………………..…
Правила приемки ……………………………………………………………..…
Методы испытаний………………………………………………………………
Транспортирование и хранение …………………………………………….….
Указания по применению…………………………………………..……………
Приложение А (рекомендуемое) Виды изделий………………………….……
Приложение Б (обязательное) Виды повреждений при испытании
на морозостойкость…………………………………………….….
Приложение В (справочное) Расчетные сопротивления сжатию кладки из
кирпича и камня на тяжелых растворах……………..……………
Приложение Г (справочное) Теплотехнические характеристики сплошных
(условных) кладок…………………………………………………
III
ГОСТ 530-2012
М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т
КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ Общие технические условия
Ceramic brick and stone. General specifications
__________________________________________________________________________
Дата введения
1 Область применения
Настоящий стандарт распространяется на кирпич и камень керамические (далее – изделия), применяемые для кладки и облицовки несущих, самонесущих и ненесущих стен и других элементов зданий и сооружений, а также клинкерный кирпич, применяемый для кладки фундаментов, сводов, стен, подверженных большой нагрузке, и кирпич для наружной кладки дымовых труб, промышленных и бытовых печей.
Настоящий стандарт устанавливает технические требования, правила приемки, методы испытаний изделий.
Настоящий стандарт не распространяется на кирпич для мощения дорог, кирпич для кладки внутренней поверхности дымовых труб и промышленных печей, огнеупорный и кислотостойкий кирпич.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166–89 (ИСО 3599 – 76) Штангенциркули. Технические условия ГОСТ 427–75 Линейки измерительные металлические. Технические условия ГОСТ 473.1–81 Изделия химически стойкие и термостойкие керамические.
Метод определения кислотостойкости ГОСТ 3749–77 Угольники поверочные 90º. Технические условия
__________________________________________________________________________
Издание официальное
ГОСТ 530-2012
ГОСТ 7025–91 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости
ГОСТ 8462–85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе
ГОСТ 14192–96 Маркировка грузов ГОСТ 18343–80 Поддоны для кирпича и керамических камней. Технические
условия ГОСТ 25706–83 Лупы. Типы, основные параметры. Общие технические
требования ГОСТ 26254–84 Здания и сооружения. Методы определения сопротивления
теплопередаче ограждающих конструкций ГОСТ 30108–94 Материалы и изделия строительные. Определение удель-
ной эффективной активности естественных радионуклидов ГОСТ 30244–94 Материалы строительные. Методы испытания на горю-
честь
П р и м е ч а н и е – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1кирпич: Керамическое штучное изделие, предназначенное для устройства кладок на строительных растворах.
3.2кирпич нормального формата (одинарный): Изделие в форме прямо-
угольного параллелепипеда номинальными размерами 250×120×65 мм.
3.3камень: Крупноформатное пустотелое керамическое изделие номинальной толщиной 140 мм и более, предназначенное для устройства кладок.
ГОСТ 530-2012
3.4кирпич полнотелый: Кирпич, в котором отсутствуют пустоты или пустотностью не более 13 %.
3.5кирпич пустотелый: Кирпич, имеющий пустоты различной формы и
размеров.
3.6фасонный кирпич: Изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.
3.7доборный элемент: Изделие специальной формы, предназначенное для завершения кладки.
3.8кирпич клинкерный: Изделие, имеющее высокую прочность и низкое водопоглощение, обеспечивающее эксплуатационные характеристики кладки в сильно агрессивной среде и выполняющее функции декоративного материала.
3.9кирпич лицевой: Изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.
3.10кирпич рядовой: Изделие, обеспечивающее эксплуатационные характеристики кладки.
3.11камень с пазогребневой системой: Изделие с выступами на верти-
кальных гранях для пазогребневого соединения камней в кладке без использования кладочного раствора в вертикальных швах.
3.12рабочий размер (ширина) камня: Размер изделия между гладкими вертикальными гранями (без выступов для пазогребневого соединения), формирующий толщину стены при кладке в один камень.
3.13нерабочий размер (длина) камня: Размер изделия между вертикальными гранями с выступами для пазогребневого соединения, формирующий при кладке длину стены.
3.14постель: Рабочая грань изделия, расположенная параллельно основанию кладки (см. рисунок 1).
3.15ложок: Наибольшая грань изделия, расположенная перпендикулярно постели (см. рисунок 1).
3.16тычок: Наименьшая грань изделия, расположенная перпендикулярно постели (см. рисунок 1).
ГОСТ 530-2012

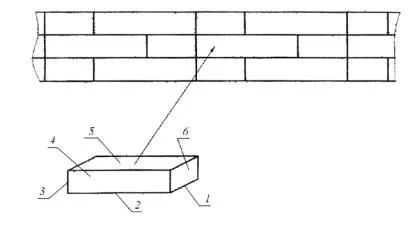

1 – ширина; 2 – длина; 3 – толщина; 4 – ложок; 5 – постель; 6 – тычок
Рисунок 1 – Фрагмент кладки
3.17пустотность: доля пустот в объеме изделия, выраженная в процентах.
3.18трещина: Разрыв изделия без разрушения его на части, шириной раскрытия более 0,5 мм.
3.19сквозная трещина: Трещина, проходящая через всю толщину изделия, и протяженностью более половины ширины изделия.
3.20посечка: Трещина шириной раскрытия не более 0,5 мм.
3.21отбитость: Механическое повреждение грани, ребра, угла изделия.
3.22откол: Дефект изделия, вызванный наличием карбонатных или других включений (см. приложение Б).
3.23шелушение: Разрушение изделия в виде отслоения от его поверхности тонких пластинок (см. приложение Б).
3.24выкрашивание: Осыпание фрагментов поверхности изделия (см. приложение Б).
3.25растрескивание: Появление или увеличение размера трещины после воздействия знакопеременных температур (см. приложение Б).
3.26половняк: Две части изделия, образовавшиеся при его раскалывании. Изделия, имеющие сквозные трещины, относят к половняку.
3.27контактное пятно: Участок поверхности изделия, отличный по цвету, возникающий в процессе сушки или обжига и не влияющий на характеристики изделия.
ГОСТ 530-2012
3.28высолы: Водорастворимые соли, выходящие на поверхности обожженного изделия при контакте с влагой.
3.29черная сердцевина: Участок внутри изделия, обусловленный образованием в процессе обжига изделия оксида железа (II).
3.30незащищенная кладка: Кладка, не защищенная от внешних атмосферных воздействий и проникновения воды в условиях эксплуатации.
3.31защищенная кладка: Кладка, защищенная от проникновения воды (внутренняя стена, внутренняя часть двухслойной стены, наружная стена, защищенная слоем штукатурки или облицовки) в условиях эксплуатации.
3.32кладка в сильно агрессивной среде: Кладка, подвергающаяся в усло-
виях эксплуатации постоянному насыщению водой в результате воздействия совокупности неблагоприятных природных и (или) искусственных факторов (грунтовые или сточные воды, климатические условия) и одновременно частому замораживанию и оттаиванию при отсутствии эффективной защиты.
3.33кладка в умеренно агрессивной среде: Кладка, подвергающаяся в ус-
ловиях эксплуатации периодическому воздействию влаги и попеременному замораживанию и оттаиванию, но не относящаяся к кладке в сильно агрессивной среде.
3.34кладка в неагрессивной среде: Кладка, не подвергающаяся в условиях эксплуатации воздействию влаги и попеременному замораживанию и оттаиванию.
4 Классификация, основные размеры и условные обозначения
4.1 Классификация
Изделия подразделяют на рядовые и лицевые. Камень с пазогребневым и с пазовым соединением может быть только рядовым.
Кирпич изготавливают полнотелым и пустотелым, камень – только пустотелым. Камень может изготавливаться с плоскими вертикальными гранями,
свыступами для пазогребневого соединения на вертикальных гранях, с нешлифованной или шлифованной опорной поверхностью (постелью).
ГОСТ 530-2012
Пустоты в изделиях могут располагаться перпендикулярно постели (вертикальные) или параллельно постели (горизонтальные).
По прочности кирпич подразделяют на марки М100, М125, М150,
М175, М200, М250, М300; клинкерный кирпич – М300, М400, М500, М600, М800, М1000; камни – М25, М35, М50, М75, М100, М125, М150, М175, М200, М250,
М300; кирпич и камень с горизонтальными пустотами – М25, М35, М50, М75,
М100.
По морозостойкости изделия подразделяют на марки F25, F35, F50, F75, F100, F200, F300
По показателю средней плотности изделия подразделяют на классы
0,7; 0,8; 1,0; 1,2; 1,4; 2,0; 2,4.
По теплотехническим характеристикам изделия в зависимости от класса средней плотности подразделяют на группы в соответствии с таблицей 1.
Та б л и ц а 1 – Группы изделий по теплотехническим характеристикам
|
Класс средней плотности изделия |
Группа изделий по теплотехническим харак- |
|
теристикам |
|
|
0,7; |
|
|
0,8 |
Высокой эффективности |
|
1,0 |
Повышенной эффективности |
|
1,2 |
Эффективные |
|
1,4 |
Условно-эффективные |
|
2,0; |
|
|
2,4 |
Малоэффективные (обыкновенные) |
4.2 Основные размеры
4.2.1 Изделия изготавливают номинальными размерами, приведенными в таблицах 2 и 3.
