Идеи дизайна для скрытия газового котла на кухне — эффективные способы
Если вы не являетесь поклонником стиля лофт или техно, то, вероятно, внешний вид отопительного устройства не будет вас радовать. Оно создается с учетом массовых потребностей, а не вашей личной предпочтительности. Возможно, вас интересует «газовый котел на кухне».
Однако в отношении маскировки газового оборудования все не так уж и просто. Кроме поиска наиболее подходящего дизайнерского варианта нужно учесть еще и нормативы. Соблюдение правил, обеспечивающих нормальную эксплуатацию, гарантируют безопасность при использовании газового поставщика горячей воды.
Мы расскажем, как лучше скрыть наличие далеко не самого привлекательного объекта на кухне с учетом требований газовых служб и пожарных инстанций. В представленной нами статье подробно изложены нормы расположения газового оборудования. У нас вы найдете интересные и практичные решения оформления кухонь с газовыми котлами.
Содержание статьи:
- Нормативы в отношении помещения и оборудования
- Дизайнерские достижения в сфере маскировки
- Выводы и полезное видео по теме
Нормативы в отношении помещения и оборудования
Перед тем как заняться разработкой уникального дизайна для обустройства кухни с газовым котлом или выбором готового решения для ее оформления, следует выяснить, каким образом должно быть обустроено помещение для эксплуатации газового оборудования.
Важно заранее определиться с вариантом котла, который может использоваться в частном или многоэтажном доме. Следует узнать, что нужно сделать для обеспечения полноценной безопасности. Только затем можно будет подбирать способ маскировки, не нарушающий нормативных предписаний.
Галерея изображений
Фото из
Отопительное оборудование на кухне частного дома
Настенный вариант газового оборудования
Газовая колонка на кухне в многоэтажке
Маскировка с соблюдением нормативов
Требования к организации газоснабжения
Нормативы гласят, что:
- Установка котла, перерабатывающего газ для подготовки теплоносителя или санитарной воды, допускается только в зданиях этажностью до пяти включительно.
- На кухне, принадлежащей отдельной квартире многоэтажки, ставят котлы мощностью до 35 кВт. Это преимущественно настенные проточные теплогенераторы (колонки), поставляющие санитарную горячую воду.
- В кухнях частных домов при невозможности устроить отдельную котельную допускается установка котла мощностью свыше 35 кВт при соблюдении всех регламентированных нормативами средств и мер безопасности.
В частных домах с автономными коммуникациями рекомендована организация отдельных от кухни бойлерных с парой котлов. Лучше всего, чтобы подготовку теплоносителя выполнял напольный котел. А вот нагрев воды для санитарно-гигиенических целей желательно доверить газовой колонке или емкостному водогрейному агрегату (бойлеру).
Галерея изображений
Фото из
Маломощный котел на стандартной кухне
Напольный котел для частного дома
Двухконтурный конденсационный котел
Тандем напольного и настенного котлов
Следует помнить, что общая теплопроизводительность двух задействованных котлов, расположенных в одной кубовой, не должна превышать технический предел в 100 кВт. Отметим, что установка газовых котлов допускается в коридорах, если в них есть фрамуги для проветривания. В ванных комнатах теперь устанавливать любые газовые котлы нельзя.
Правила обустройства кухонного пространства
Установка и последующая эксплуатация газового водонагревательного оборудования допускается в кухнях с высотой потолков не ниже предела в 2,0 м, обозначенного в строительных нормативах. Если высота помещения сокращена за счет устройства подвесного/натяжного потолка, его демонтируют или переходят на электрический тип подготовки горячей воды.
Если кроме газового котла на кухне будет еще и газовая плита, наименьшая высота потолка должна быть 2,2 м. Таким же должно быть расстояние от плоскости пола до потолка в зоне установки котла, если в кухне потолок сооружен с уклоном.
Галерея изображений
Фото из
Помещение с газовыми котлами
Газовая колонка в мансардном помещении
Напольный газовый агрегат подлестницей
Установка навесного потолка
Монтаж газового котла может производиться в помещениях:
- объемом 7,5 м³, если предстоит эксплуатировать только один агрегат;
- объемом 13,5 м³, если в подготовке теплоносителя и нагреве воды будут задействованы два теплогенератора.
Кубатура кухонь, оборудованных и котлами, и газовыми плитами, подсчитывается как сумма 6,3м³ плюс 8, 12 или 15 м³ в зависимости от числа конфорок (2, 3 или 4 штуки).
Настенные газовые колонки навешивают на крюки, вмонтированные заранее в стену. По бокам и с фронтальной стороны прибора должно оставаться свободное место, требующегося для регулярного осмотра, проведения планового и внепланового обслуживания

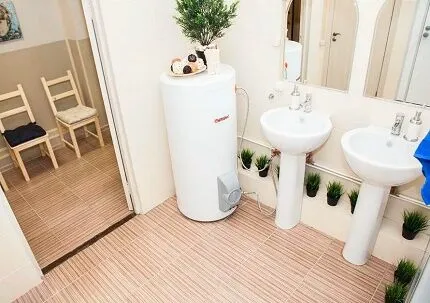

Помещение для расположения газового оборудования любого типа должно иметь собственный источник естественного света, т.е. окно. У окна обязательно должна быть свободно открывающаяся форточка. Она необходима для вентилирования с естественным побуждением движения воздушной массы.
Помещение, в котором устанавливается газовый водонагревательный аппарат, должно иметь собственный источник естественного освещения, снабженный фрамугой. Должна быть дверь, отделяющая кухню/котельную от зоны проживания, и вентиляционный зазор или решетка в ее полотне
Непременно должна быть дверь, ограничивающая кухонное пространство. Однако она не должна препятствовать движению воздушного потока.

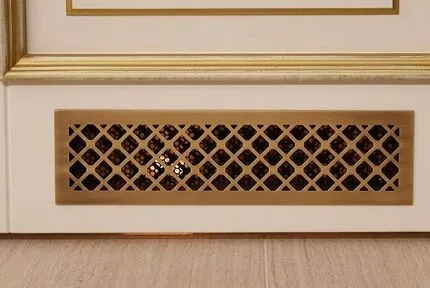

Поэтому в нижней части полотна необходимо предусмотреть вентиляционную решетку или оставить зазор между дверным полотном и полом. Общая площадь вентиляционного зазора не менее 0,2 м².
Если между плоскостью пола и дверным полотном нет вентиляционного зазора, необходимо предусмотреть наличие вентиляционной решетки
В кухнях с газовым водонагревающим агрегатом, особенно оснащенным атмосферными газовыми горелками, может быть только естественное вентилирование. Принудительные варианты с механической стимуляцией и подмесом нагретого воздуха допустимы только в северных регионах.
Особенности подбора котла
Для установки на кухне подходят индивидуальные теплогенераторы – водонагревающие агрегаты заводского изготовления. Применимы как проточные настенные модели, так и напольные в паре с бойлерами.
Приобретать следует автоматизированное оборудование, способное функционировать без постоянного обслуживания оператором/владельцем.
В обустройстве многоквартирных домов могут использоваться такие агрегаты нагрева воды:
- турбированные, т.е. снабженные герметичной (закрытой) камерой переработки голубого топлива;
- способные нагревать обрабатываемую среду до 95º;
- работающие под давлением в 1 Мпа;
- оснащенные автоматикой безопасности.

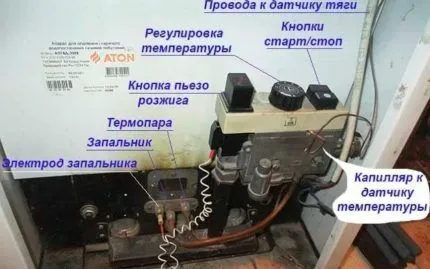

Автоматика безопасности нужна для прерывания подачи газа к горелке в случае возникновения угрожающей ситуации. В числе угроз значатся нарушение работы цепей защиты, падение давления нагреваемой воды или теплоносителя, погасание пламени, неисправности в системе дымоудаления.
Автоматика газового аппарата отключит подачу газа к горелке в случае падения давления в газовой или водопроводной магистрали, прекратит работу прибора, если потухнет пламя и т.д. Доступ к кнопкам управления системой защиты должен быть свободным всегда
Точно так же автоматическое устройство прекратит работу котла, если нагреваемая среда достигнет выставленной собственником или предельно допустимой температуры.
В кухнях многоквартирных домов в нашей стране традиционно ставят теплогенераторы с атмосферной (открытой) камерой сгорания. Они греют воду для собственников квартир старого жилого фонда, в которых централизованное ГВС было раньше не предусмотрено.
Нормы предупреждения пожаров
Прежде чем решить, как и чем лучше закрыть установленный на кухне газовый котел, разберем правила исключения случайного возгорания смежных или рядом расположенных поверхностей и конструкций.
Чтобы предупредить и предотвратить опасность, нужно:
- Обеспечить отступ в 2 см от стенок проточного настенного котла до всех расположенных рядом поверхностей по периметру.
- Создать отступ от напольного котла и емкостного водонагревателя до поверхностей в 10 см.
- Защитить стены строения из возгораемого материала штукатуркой или облицовкой из негорючих/трудновозгораемых типов отделки. В этом случае между котлом и стеной должно быть не менее 3 см.
При использовании кафеля в отделке стен допускается сокращать отступ от стен при расположении напольного оборудования. Газовую колонку можно вешать на отделанную плиткой стену вплотную.
Галерея изображений
Фото из
Вентиляционные отступы для охлаждения корпуса
Вентиляционный зазор в нижней части дверки
Модернизация мебельного модуля
Функцию изоляции возгораемых стен с успехом выполнит кровельная жесть по асбестовому листу толщиной не менее 3 мм. Аналогичный тандем из жести с асбестом укладывается на пол перед установкой напольной модели. Защитная отделка должна быть больше абриса изолируемого оборудования минимум на 10 см.
Все перечисленные виды зазоров и отступов необходимы для непрерывного охлаждения водонагревательного оборудования.
Специфика расположения газового агрегата

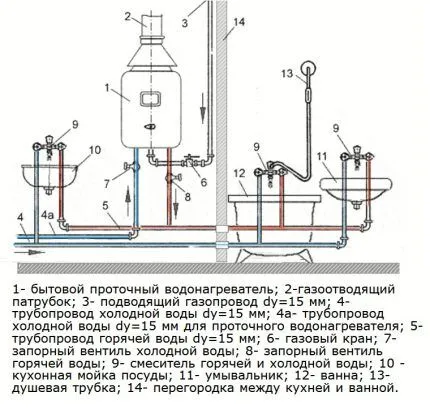

Газовое отопительное оборудование располагают согласно проекту, в котором учтен тип разводки, положение расширительного бачка и циркуляционного насоса. Если настенный прибор, например, занимается лишь подготовкой горячей воды для гигиенического использования, то ставят его в максимальной близости к точке водоразбора.
Согласно нормативным требованиям:
- Расстояние между колонкой и кухонной мойкой может быть не менее 30 см.
- Расстояние между настенным водонагревателем и газовой варочной плитой может быть не менее 10 см.
- Расстояние между напольным теплогенератором и холодильником оговаривается производителем котла. Обычно указывается не менее 30 см. Этот же размер приемлем для прочих бытовых электроприборов.
- Расстояние от верхней кромки парапетного котла до потолка – не менее 80 см.
- Расстояние до розетки, требующейся для питания энергозависимых систем газовых котлов, должно быть не менее 100 см.
Важнейшее правило, которое следует соблюдать при установке любого типа котла, – обеспечение беспрепятственного доступа как непосредственно к самому агрегату, так и к важнейшим узлам, требующим регулярного осмотра и обслуживания.
Галерея изображений
Фото из
Расположение вентиля и газового крана
Нарушения в расположении газовой колонки
Расстояние между смесителем и газовой колонкой
Подключение водопроводной линии
Строжайше запрещено укладывать трубы, по которым транспортируется голубое топливо к приборам, в штробы или закрывать его неразборными коробами. Допускается использовать маскирующие конструкции с распашными или сдвижными створками, роль-ставнями, жалюзи.
Дизайнерские достижения в сфере маскировки
Во всех случаях и вариантах маскировки необходимо соблюдать технологические отступы и полную обеспечивать вентиляцию котла. Значит, желающим скрыть отопительное оборудование необходимо продумать варианты формирования конвективных потоков, охлаждающих корпус.
Стандартная корпусная мебель для установки на кухне обычно не рассчитана на то, что в одном из его шкафов будет скрываться напольная или настенная модель котла. Правда есть гарнитуры с модулем, предназначенным как раз для этой задачи. Однако нам интересны другие случаи.
Разберем, можно ли идеально спрятать в самодельный кухонный шкаф газовый котел, и рассмотрим оптимальные варианты, подсказывающие, как эту работу лучше и правильней сделать.
Как спрятать настенный котел?

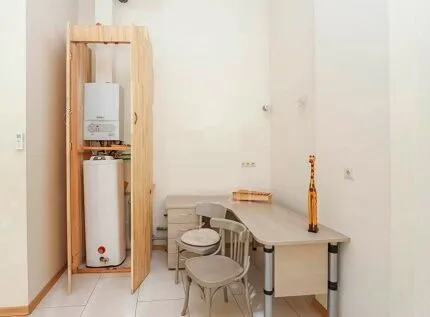

Что делать, если вам нужно совместить кухонный шкаф, не предназначенный для маскировки котла? Простейший ответ предполагает его разборку с выпиливанием отверстий внизу для подключения коммуникаций, вверху для вывода дымохода. Однако приведенных мероприятий обычно бывает недостаточно.
Галерея изображений
Фото из
Строительство каркаса для колонки
Устанавка на каркас мебельной дверцы
Крепление самодельной сетчетой дверки
Перед модернизацией кухонного модуля стоит определиться, подходит ли он вообще для расположения внутри себя газового отопительного или водонагревательного агрегата. Для этого следует изучить и по факту промерить габаритные размеры.
Между всеми стенками запланированного для переделки кухонного шкафа и настенного газового прибора должно быть по минимуму 2 см. Если агрегат будет навешиваться на крюки вплотную к кафельной или оштукатуренной стене, потребуется удалить заднюю панель шкафа.
Лучшим решением станет изготовленный специально для газового аппарата каркас, учитывающий необходимые технологические зазоры и габариты оборудования. Эту основу лучше сделать металлической сварной, хотя для домашнего мастера проще и доступнее работа с пиломатериалами.
Галерея изображений
Фото из
Шкаф с решетчатыми лверцами
Двухуровневые дверцы с решеткой
Обеспечение непрерывной вентиляции
Устройства отверстий в нижней и верхней панели шкафа
К каркасу достаточно прикрепить дверцы от кухонного шкафа. Но лучше сделать или заказать створки с решеткой или установленными по типу жалюзи ламелями. В результате корпус всегда будет обдуваться потоками воздуха, охлаждаться, а прибор станет функционировать без перебоев.
Как скрыть напольное оборудование?
Усовершенствование кухонной мебели для маскировки напольного агрегата зачастую не представляется возможным. Размеры мебельного модуля обычно слишком далеки от идеала, требующегося для размещения теплогенератора с полным набором необходимых зазоров и отступов. В домашнем варианте придется сооружать каркас.
Означенная опорная конструкция должна учитывать, что по периметру в плане от корпуса напольного котла следует отступить по 10 см. Между верхней панелью корпуса и верхней кромкой каркаса должно быть не менее 30 см. Желательно прикрепить к каркасу только дверцы.
Галерея изображений
Фото из
Установка газового агрегата за перегородкой
Закрытая дверью ниша на кухне
Нормальный доступ для обслуживания
Свободный приток воздуха для атмосферного котла
Закрывать напольный котел воздухонепроницаемыми панелями категорически нельзя. Для нормальной работы горелки должен быть обеспечен непрерывный приток воздуха. Поэтому дверки из массива или плиты ДСП необходимо снабдить вентиляционными отверстиями.
В идеале дверки для маскировочного шкафа должны быть решетчатыми или сделанными по форме жалюзи с установленными под углом деревянными ламелями. Верхняя панель, устанавливаемая на каркас, также должна иметь вентиляционные отверстия. Они нужны для выхода конвективных воздушных потоков.
Если в изготовлении маскировочного короба для котла используются возгораемые материалы, требуется принять меры по исключению малейшей угрозы. Рекомендуется боковые стенки конструкции обивать асбестом и кровельной жестью. Незащищенные участки обязательно следует обрабатывать антипиренами.
Если выделить место для сооружение перегородки или готовой ниши на кухне нет, задумайтесь о сборке пенала из ДСП с невозгораемой внутренней обшивкой
Кроме перечисленных, надо признаться, не самых простых в реализации вариантов, есть доступные для большинства способы. Это оклеивание и окрашивание корпуса котла с соблюдением цветовой гаммы интерьера кухни. Возможно в оформлении применение техники декупажа.
Что делать с коммуникациями и дымоотводом?
Не стоит забывать про водопроводные, газопроводные, дымоходные трубы и электропроводку. Перечисленные коммуникации, требующиеся для работы оборудования для нагрева воды или теплоносителя, выглядят достаточно непривлекательно. Особенно, если сооружались неопытным и нестарательным исполнителем.

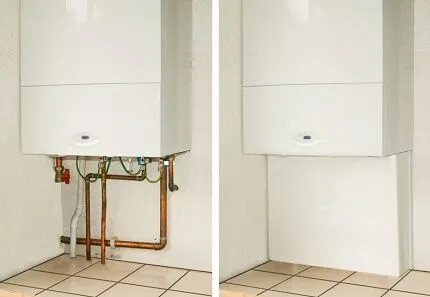

Если внешний вид водонагревающего аппарата вас вполне устраивает, но раздражает участок подводки с вентилями и кранами, его можно элементарно закрыть жесткой ширмой
В большинстве своем коммуникации для работы газового оборудования не могут маскироваться ввиду необходимости регулярного осмотра и обслуживания. Самый простой метод – окрасить подходящей по цвету краской или превратить в оригинальный арт-объект.
Приверженцам нестандартных дизайнерских решений наверняка придет в голову свой вариант, но в качестве нетривиального оформления мы предлагаем рассмотреть вариант на фото
Если кухня обустраивается в новостройке «с ноля», продумать расположение котла и предметов обстановки можно заранее. В этом случае можно произвести частичную смену трассы коммуникаций. А линию электропроводки в любом варианте придется прокладывать отдельно.
В успевшей послужить кухне трубы поставки воды и газа декорируют иным способом. Здесь применимы только короба, обеспечивающие беспрепятственный доступ непосредственно к трубам. Никаких затруднений не должен доставлять доступ к запорной арматуре. Лучший выбор для этого каркас жалюзи.
Коаксиальный дымоход для котла с закрытой горелкой допустимо скрыть за стационарным коробом. Пример сборки двухярусного короба продемонстрирует следующая фото-галерея:
Галерея изображений
Фото из
Шаг 1: Сооружение каркаса для первого яруса короба
Шаг 2: Обшивка конструкции гипсокартоном
Шаг 3: Устройство второго яруса каркаса
Шаг 4: Зашивка каркаса и подготовка к отделке
Не стоит забывать, что даже к такой надежной системе как дымовой канал коаксиального типа нужно гарантированно предоставить доступ на случай замены или ремонта. То есть надо оставить возможность разобрать маскировочную конструкцию при необходимости. Желательно в отделке использовать материалы, с которыми не жалко будет расстаться перед полной заменой.
Выводы и полезное видео по теме
Наглядная демонстрация процесса маскировки двухконтурного котла и труб поможет понять суть работы:
Следующий ролик ознакомит с элегантным и стильным вариантом декорирования:
Использование мебельного фасада с целью скрыть газовый котел – отличная подсказка для тех, кто хотел бы «вписать» оборудование в гарнитурный шкафчик:
Замаскировать расположенный на кухне котел можно любым из перечисленных способов. Главное – не забыть про вентиляционные отступы и регулярное поступление воздуха для атмосферной горелки. И важно создать условия для безопасной для окружающих эксплуатации газового аппарата.
