Инфракрасный Теплый Пол — Виды, Монтаж, Плюсы и Минусы, Способы Подключения

Теплые полы играют важную роль в создании оптимального микроклимата в помещении. Среди наиболее популярных вариантов такого обогрева выделяются электрические и водяные системы. Однако далеко не все знакомы с возможностью «инфракрасного теплого пола». .



Что такое ИК теплый пол и как он работает

Инфракрасный пол — полотно из прочного полимерного материала, на которое наклеивают токопроводящие полосы. Такое покрытие может быть пленочным, ленточным или стержневым. Первые два варианта часто объединяют в одну классификацию благодаря схожему виду. Элементы пленочных и ленточных ИК-полов соединены между собой отопительным контуром из серебра и меди. Такая система преобразует ток в тепло и равномерно распределяет импульсы по всему покрытию.

Верхний слой ленточного или инфракрасного пленочного покрытия для пола — ламинирующий полимер. Он защищает пол от внешних воздействий, возгорания и попадания влаги.

Стержневой инфракрасный пол выполнен в виде матов с расположенными на них стержнями с нагревательными элементами. Чтобы обеспечить равномерный прогрев, детали системы укладывают на расстоянии 8-10 см друг от друга. Внешний вид — единственное отличие стержневых покрытий от пленочных. По принципу работы материалы совершенно идентичны.

Главная особенность инфракрасных полов — неспособность нагревать воздух. Покрытие отдает тепло предметам, например, мебели или коврам. А уже от них горячие волны поступают в воздух. В результате в комнатах становится комфортно и тепло.

На фото примеры инфракрасных напольных покрытий разных видов. Видно, что материал состоит из нескольких элементов. Однако не стоит опасаться, что он со временем расслоится — все детали “пирога” тщательно зафиксированы. Тем более вы уложите его под чистовое напольное покрытие, например, паркет, ламинат или линолеум. Также ИК-пленки — отличный вариант для утепления эффектного пробкового пола.

Пленочный теплый инфракрасный пол

Ленточный теплый инфракрасный пол

Стержневой теплый инфракрасный пол

Преимущества и минусы инфракрасной пленки для пола

Каждый тип теплого пола имеет недостатки и преимущества. Начнем с минусов:

• Быстрое остывание после выключения. В отличие от водяного теплого пола система не держит градусы.
• Высокая электростатичность. В результате воздействия инфракрасных лучей предметы обстановки начинают еще сильнее притягивать пыль.
• Непереносимость серьезных нагрузок. Например, ИК-пленка быстро выйдет из строя, если на нее поставить тяжелую мебель.
• “Боязнь” острых предметов. Ножки мебели, упавшие ножи и инструменты оставляют на пленке серьезные повреждения, приводящие к выходу покрытия из строя.

Важно! Инфракрасные полы — вариант для помещений со стабильным уровнем влажности. В ванной, домашнем бассейне и на кухне такое покрытие быстро перестанет выполнять свои задачи.

Кажется, что минусов немало. А нюансов эксплуатации еще больше. Да, ИК-покрытие одно из самых “капризных”. Однако смотрите, сколько у него преимуществ:

• Несложный монтаж. Постелить теплый пол можно без серьезной подготовки основания. Вы справитесь, даже если раньше никогда не занимались ничем подобным.
• Наличие терморегулятора. Вы сможете регулировать температурные режимы, менять зоны нагрева, включать и выключать покрытие по таймеру.
• Быстрый запуск. Почти сразу после включения ИК-пленка начнет отдавать тепло. Уже за 3-5 минут система нагреется “по полной программе”.
• Компактность. Покрытие легкое и тонкое, поэтому не крадет квадратные метры. Это хороший вариант для небольших помещений с низкими потолками.
• Безопасность и экологичность. Инфракрасный пленочный теплый пол при работе не сушит воздух, не выжигает кислород.
• Мобильность. Легкое покрытие при желании легко перестелить в другое помещение или транспортировать на новое место дислокации.
• Равномерность прогрева. Благодаря пленке пол одновременно потеплеет во всех участках комнаты.

Важно! Если нужно прогреть определенные зоны комнаты, можно поменять настройки инфракрасного пола.

Востребованность теплых инфракрасных полов

ИК-пол — безопасное и практичное решение для помещений любого назначения. Такое покрытие можно монтировать в:

• Жилых комнатах в квартирах и частных домах.
• Чердачных помещениях.
• Промышленных зданиях.
• Хозяйственных постройках.
• Теплицах, парниках, зимних садах.
• Постройках для содержания животных.

Причем монтировать материал можно не только на пол. Например, в сельскохозяйственных постройках ИК-пленка будет служить для обогрева стен. Благодаря малому весу и структуре ее легко монтировать на вертикальные поверхности.

Многим интересно, можно ли использовать теплый инфракрасный пол в качестве источника основного отопления. Однако он все же приспособлен для локального обогрева. Поэтому способен заменить отопительные батареи только в регионах с очень мягким климатом.

Характеристики инфракрасного теплого пола

Технические характеристики зависят от “начинки” покрытия. Рассмотрим ключевые параметры и их вариации.

Состав нагревательного элемента

Эта характеристика относится к пленочным и ленточным типам теплых полов. Напоминаем, что нагревательные элементы ИК-покрытия — токопроводящие полосы. Две разновидности деталей:

• Углеродные — прочные и эластичные токопроводящие полосы, которые эффективно обогревают вертикальные и горизонтальные поверхности. Однако полы с такими элементами существенно дороже стоят.
• Биметаллические — бюджетные токопроводящие полосы из меди и алюминия. Они уступают углеродным по эффективности обогрева. И еще один минус —  несовместимость с керамической плиткой и напольным покрытием из мрамора.

От состава нагревательного элемента зависит не только эффективность нагрева, но и сложность монтажа покрытия. Например, биметаллические пленки проблематичнее укладывать в связи с невозможностью подключить заземление. Такие элементы придется соединять с помощью устройства защитного отключения.

Максимальная температура прогрева

У каждого устройства есть свой предел нагрева. Если вам не нужны впечатляющие показатели, можно ограничиться низкотемпературными пленками, выдающими температуру 25-27°С. Они хорошо лягут под ковролин, линолеум, паркет, ламинат. Это подходящий вариант, если в комнатах и так достаточно тепло.

Если нужен основательный нагрев, выбирайте высокотемпературные устройства. Максимальный показатель у таких экземпляров — 55°С. Покрытия достаточно дорогие, зато совместимы со всеми видами материалов для отделки пола. А еще они отлично справятся с ролью единственного нагревательного элемента в комнате.

Мощность инфракрасного пола

Показатели мощности важны при выборе теплого пола в конкретные помещения. Классификация покрытий по этому признаку:

• От 130 до 160 Вт на кв. м — изделия для компактных комнат, например, детских, спален, помещений в мансарде.
• От 170 до 220 Вт на кв. м — оптимальное покрытие для любого бытового помещения. Подойдет в качестве теплой основы под плитку или керамогранит.
• От 220 Вт на кв. м — покрытие для обогрева промышленных просторных помещений.

При выборе мощности инфракрасных теплых полов учитывайте не только площадь комнаты, но и высоту потолков. Чем она меньше, тем лучше будет обогрев. Если потолки совсем низкие, достаточно покрытия самой малой мощности.

Как выбрать инфракрасный теплый пол

Ключевые характеристики при выборе материала: тип покрытия, мощность, скорость и максимальная температура нагрева. Также советуем обратить внимание на:

• Внешний вид токопроводящих полос. Элементы обязаны быть целостными, без перегибов и повреждений. Ширина медных полос должна стартовать от 13 мм. Серебряных — от 14 мм.
• Внешний вид полос между токопроводящими элементами. Если использована технология ламинации, промежутки могут быть мутными. После обработки клеем они чаще всего прозрачные.
• Наличие противоискровой сетки. Она должна быть расположена между полимерным слоем и медными элементами. В случае ее отсутствия со временем теплое покрытие начнет искрить.

Еще один немаловажный фактор выбора — производитель покрытия. Стоит довериться амбассадорам рынка, которые выпускают изделия в полном соответствии с нормами безопасности и качества.

Качественный теплый инфракрасный пол, отвечающий всем параметрам

Распространенные неисправности ИК-полов

Теплые полы инфракрасного типа достаточно просты в эксплуатации. Однако они могут внезапно выйти из строя. Освещаем самые распространенные проблемы и пути их предотвращения.

Быстрое остывание пола

Эта проблема зачастую связана с неправильным монтажом инфракрасного покрытия. Даже если вы выбрали пленку с высокой мощностью, при укладке лучше проложить специальную подложку между основанием и нагревательной системой. Этот нехитрый элемент позволит дольше удерживать тепло после отключения пола. А еще подложка выручит, если внезапно пропадет электричество.

Проблемы с терморегулятором

Терморегуляторы — датчики, отслеживающие необходимость подачи и отключения тепла. Если максимальные показатели нагревания достигнуты, теплый пол автоматически перестанет работать. Однако резкие и частые “пропажи” электричества обязательно скажутся на функциях датчиков. Поэтому лучше обратить внимание на инфракрасные полы с возможностью работы от батареек.

Выход из строя в результате механических нагрузок

Уже упоминалось, что в числе минусов инфракрасных пленочных полов — непереносимость значительных нагрузок. Например, если положить покрытие под тонкий линолеум и поставить в комнате тяжелые шкафы, нагревательные элементы быстро сломаются. Выход в этой ситуации один — замена материала.

Монтаж инфракрасных теплых полов

Монтаж теплого пола — несложный, но ответственный процесс. Чтобы система исправно функционировала, важно соблюдать технологию и порядок действий. Обсудим алгоритм для пленочного покрытия.

Подготовка материалов и монтаж инфракрасного покрытия

Материалы и инструменты:

• Острый нож.
• Плоскогубцы.
• Теплоизоляционный материал.
• ИК-пленка.
• Строительный скотч.

Совет! Если нужна основательная подготовка чернового пола, также потребуются перфоратор, болгарка, емкость для замешивания раствора, строительный миксер, кисть и шпатель.

Этапы монтажа:

• Создание схемы укладки ИК-полос. Для минимизации точек подключения лучше монтировать материал в длину.
• Подготовка чернового основания. Зачастую достаточно убрать мусор, замаскировать глубокие перепады и трещины. Однако если основание сильно повреждено, лучше сделать демонтаж и создать новый черновой пол.
• Монтаж теплоизоляционной подложки. Подойдет пенофол, фольгированный утеплитель, пробка. Важно, чтобы материал обладал еще и гидроизоляционными свойствами. Также желательно наличие фольгированной или металлизированной оболочки для усиления теплоотдачи за счет отражающих качеств. Подложку расстелите по всему полу фольгой вверх, плотно прижав к стенам. Стыки между полотнами (если их несколько) замаскируйте алюминиевым скотчем. Если материал тонкий, можете уложить полосы внахлест и зафиксировать строительными скобами.
• Укладка ИК-ленты. Первым делом нарежьте материал на полосы нужной длины с помощью острого ножа. Отсекайте полотно строго по пунктирным линиям, нанесенным производителем. Максимальный размер отрезка — 8 м. Затем уложите полосы согласно инструкции (с нахлестом и без, с широкими и узкими зазорами, со сгибанием и без). Зафиксируйте ленты строительным двухсторонним скотчем.

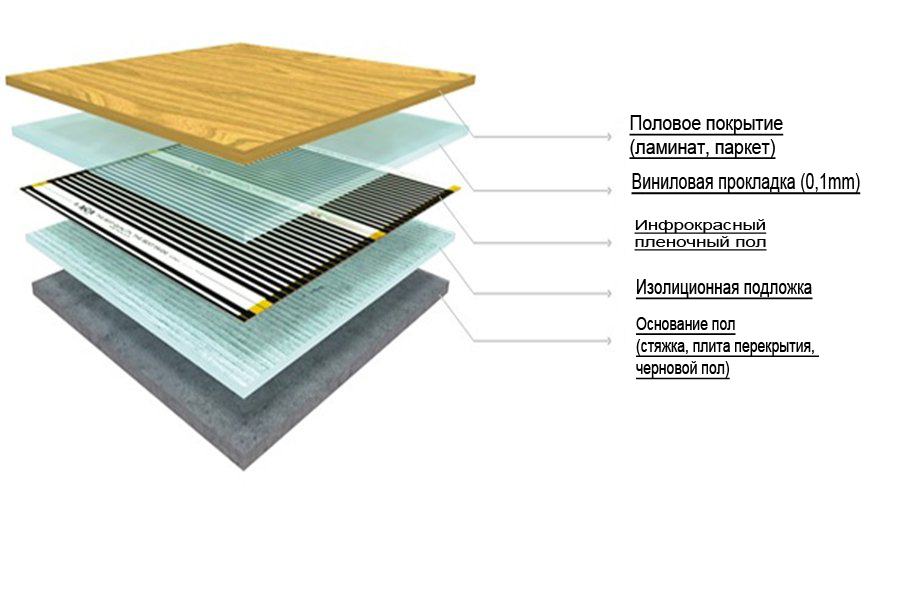

Монтаж пленочного инфракрасного пола

Важно! Следите, чтобы в процессе нарезки и монтажа пленочный материал не повредился.

Подключение системы обогрева

Полосы ИК-материала оснащены зажимами, соединенными с проводниками из аналогичного материала. Эти приспособления нужны для подключения клеммы. Порядок действий:

• Освободите участок с зажимом от ламинации, слегка расслоите металлическую шину на краю разреза.
• Вставьте контакты посередине шины так, чтобы одними сторонами они соприкасались с токопроводящими элементами, а другими прилегали к внутренней оболочке инфракрасной пленки. Аккуратно обожмите конструкции плоскогубцами.
• Подведите к клеммам контакта провода с зачищенными концами. Одну жилу присоедините к нулю, вторую — к фазе. Для надежности можно припаять конструкции. Места пайки следует замаскировать изоляцией.
• Подключите инфракрасные полосы по параллельной схеме, замаскируйте участки среза медной шины винил-мастичным скотчем.

 После подключения обязательно проверьте на свободных концах проводов сопротивление схемы. В норме показатель может быть на 20% ниже заявленных характеристик выбранного термостата для теплого инфракрасного пола.

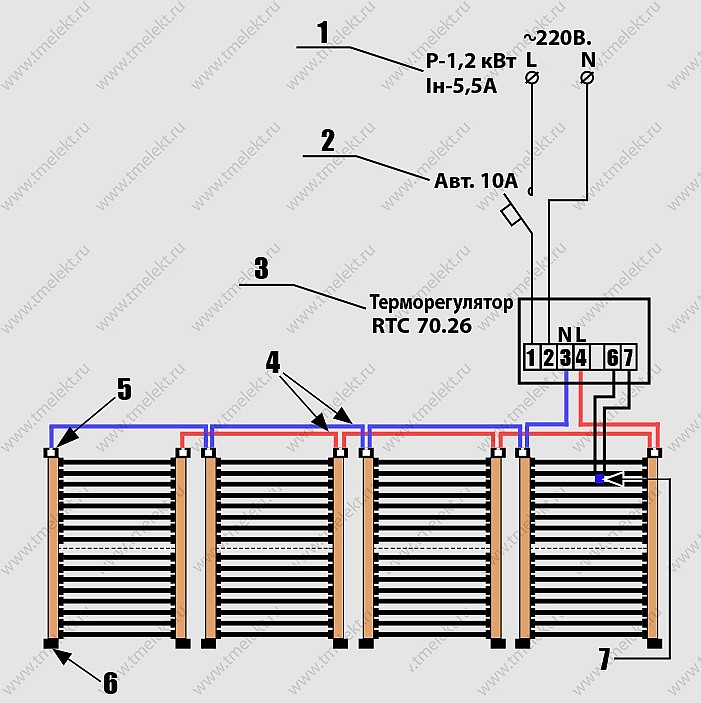

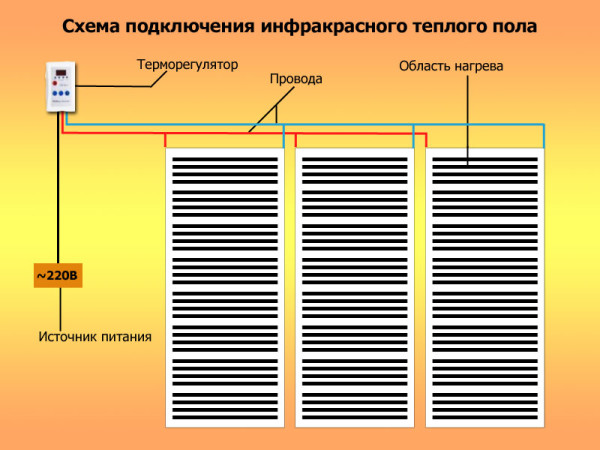

Подключение пленочного инфракрасного пола

Монтаж терморегулятора

Первым делом следует зафиксировать датчик нагрева. Прикрепите его скотчем на внутреннюю сторону инфракрасной пленки. Предварительно поместите термодатчик в специальную гофрированную трубку (входит в комплект).

Затем можно монтировать терморегулятор. Первый вариант установки — скрытый. В таком случае устройство прячут в углубление на стене. Второй способ монтажа — наружный. Тут все просто — терморегулятор можно прикрепить в удобное место на стене.

Это интересно! Технология установки регулятора аналогична монтажу розетки. Если выбираете скрытый способ, углубите в нишу подрозетник. Затем закрепите в нем устройство. Оптимальная высота — 90 см от пола.

Установленный терморегулятор нужно подключить к клеммам. Вы найдете их на свободном конце зафиксированного на инфракрасном полотне температурного датчика.

После окончания монтажа проверьте систему. Используйте тестер. Проследите, чтобы на нем отобразились заявленные производителем показатели. И обязательно изучите руководство по использованию теплого пола.

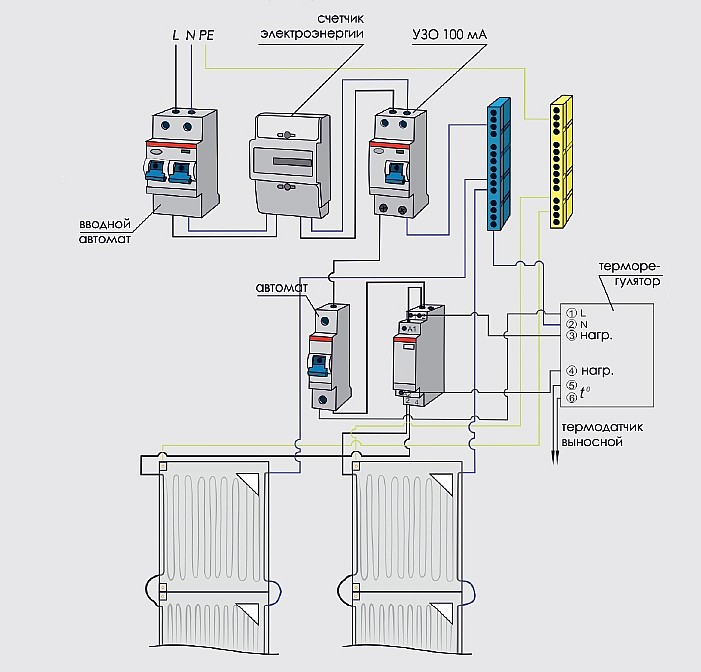

Подключение терморегулятора для пленочного инфракрасного пола

Сколько стоит инфракрасный теплый пол и его установка

Стоимость инфракрасного пола рассчитывается за погонный метр. Средняя цена — от 350 рублей за полотно самой малой ширины.

Рассчитать стоимость материала и монтажа можно с помощью онлайн калькуляторов на сайтах продавцов. Вам потребуются следующие данные:

• Этажность дома (если это частное строение).
• Назначение комнаты.
• Необходимость утепления (не обязательно).
• Тип и ширина желаемого полотна.
• Метраж свободной площади под теплый пол.
• Цели покрытия (локальный или основной обогрев).

Стоимость монтажа зависит от типа и ширины полотна, конфигурации и габаритов комнаты, сложности работы. Если будете укладывать теплый пол самостоятельно, этой статьи затрат получится избежать.

Рейтинг лучших электрических инфракрасных теплых полов

В 2022 году популярность ИК-полов резко возросла. Успехом пользовались как стержневые, так и пленочные экземпляры. Рейтинг, преимущества и минусы материалов представлены в таблицах.

Стержневые инфракрасные полы

Модель и производитель	Преимущества	Минусы
Unimat Boost-0100	Срок службы до 20 лет Экологичность Нейтрализация запахов Саморегуляция мощности	Вероятность искрения
REHAU SOLELEC	Огнеупорность Возможность укладки в ванной Повышенная прочность Наличие тефлоновой изоляции	Несовместимость с плиткой Высокая цена
№1 ТСП-150-1.0	Наличие двужильных кабелей Внутренняя изоляция Быстрое нагревание	Возможность повреждения на сгибах
Теплолюкс Express	Простой монтаж Быстрый прогрев помещения Безопасность	Относительно недолгий срок эксплуатации Высокая цена
Warmstad WSM	Совместимость с деревянными покрытиями Тефлоновая изоляция Простой монтаж	Недолгий срок эксплуатации

Пленочные инфракрасные полы

Модель и производитель	Преимущества	Минусы
Caleo GOLD	Частичная саморегуляция нагрева Огнеупорность Простой монтаж	Относительно небольшой срок службы
Q-Term	Высокая мощность Невысокая цена	Небольшая площадь обогрева
EASTEC Energy Save	Саморегуляция Использование в качестве источника основного отопления Несложный монтаж	Использование с теплоотражающей подложкой
RexVa XicA XM305	Быстрый нагрев Долговечность  Невысокая цена Экономное потребление энергии	Сравнительно сложный монтаж
Electrolux ETS-220-2	Простой монтаж Безопасность	Сравнительно высокая стоимость

Теперь вы знаете, как уложить теплое покрытие. Можно задумываться, какие полы сделать в квартире с дизайнерским ремонтом. Уверены — с помощью наших советов у вас получится создать в комнатах красоту и комфорт.

Как сделать инфракрасный теплый пол под линолеум?

Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

1. Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.

2. Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.

3. Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.

4. Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.

5. Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.

6. Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.
