В последние годы все больше загородных домов использует разнообразные насосы для обеспечения водоснабжения. Несмотря на удобство, такое оборудование может вызвать множество проблем и забот.
В данной статье рассмотрим, как по тем или иным признакам выявить проблему и самостоятельно выполнить ремонт.
Устройство и принцип работы домашней насосной станции
Для того, чтобы определить причину поломки, важно достаточно четко понимать, как работает и из чего состоит станция.
Основные компоненты конструкции представлены на рисунке. Принцип работы одинаков независимо от модели и производителя. Отличия заключаются только в конструктивных особенностях некоторых элементов.
Гидроаккумулятор (иначе называемый мембранный бак или гидрофор) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей автоматикой.
Как правило, у насосных станций регулируется диапазон давления, в котором они включаются и отключаются. Минимальный диапазон может отрицательно сказаться на работе агрегата, потому что он будет включаться слишком часто.
Основные причины неисправностей
Поскольку любая станция представляет собой совокупность взаимосвязанных механизмов, то поломка любого узла неизбежно приводит к сбоям в работе всей системы водоснабжения.
Неправильная работа насоса может быть вызвана:
- негерметичностью соединений труб или нарушением их целостности;
- отсутствием или выходом из строя обратного клапана;
- неисправностью реле давления;
- нарушением целостности гидрофора или резиновой мембраны;
- загрязнениями внутренних частей насоса;
- поломкой двигателя и т.п.
В зависимости от причины станция либо перестает работать совсем, либо начинает функционировать не так, как нужно. При наличии свободного времени и прямых рук в ряде случаев устранить проблему можно своими силами без привлечения специалистов.
Настройка и ремонт
Что делать, если по истечении гарантийного срока службы насос перестал работать? Как найти причину поломки и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт бытовых станций производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей.
Неполадки в работе могут быть самые разные. Наиболее распространенные жалобы владельцев:
- Двигатель работает, но воды нет.
- Станция часто включается, давление воды скачет.
- Насос качает исправно, но подача воды идет с перебоями.
- Насосная станция не выключается.
- Насос вообще не включается.
- Мотор гудит но не вращается.
Рассмотрим, что делать в каждом из этих случаев.
Станция работает (вращается насос), но воду не качает
В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).
Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.
Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.
Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).
Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.
Агрегат очень часто включается и качает рывками
В данном случае нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.
Причина 1. Порвалась находящаяся в баке мембрана (диафрагма, груша)
Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану. Подробная инструкция по замены груши гидроаккумулятора на примере станции Джилекс Джамбо приведена здесь.
После сборки доводим ресивер до необходимого давленияПричина 2. В гидробаке нет давления воздуха
Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы. Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».
Причина 3. Реле давление не работает
Случается, что со временем реле засоряется мельчайшими частицами песка, содержащимися в воде, или теряет свою эластичность резиновая прокладка, знакомая каждому, кто хоть раз самостоятельно разбирал и чистил РДМ-5.
В том случае, если ни промывка реле давления, ни замена изношенных частей не приносит положительного результата, можно приобрести новое. Рекомендуется покупать более современные стрелочные или электронные устройства, не содержащие в своей конструкции пружин. Отрегулировать такие реле сможет каждый, кто хоть немного дружит с техникой.
Насос работает, но вода идет с перебоями
Случается так, что агрегат вполне стабильно работает, без каких-либо частых отключений, но вода поступает неравномерно: то идет нормальным напором, то практически пропадает. В большинстве случаев причина заключается в том, что всасывающий трубопровод от насоса до скважины подсасывает воздух. Необходимо проверить все соединения на герметичность, при необходимости подтянуть или заменить фитинги.
Убедитесь, что не изменился уровень воды в скважине, и оборудование располагается на правильной глубине. Нередко проблема с неравномерной подачей воды решается именно корректировкой расположения водоразборной трубы.
Насос исправно качает воду, но не отключается
Нужно правильно настроить реле давления. Для этого в реле РДМ-5, например, служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой корректируется разница давления между нижним и верхним пределом. После длительной эксплуатации агрегата происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками увлекаться не рекомендуется.

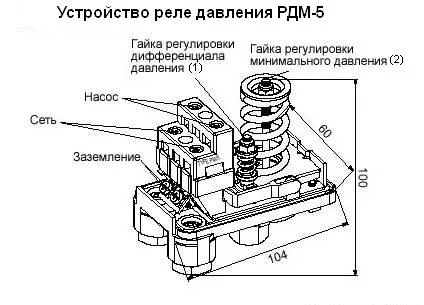

Схема устройства реле РДМ-5
Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений. Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.
При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле, при этом оно перестает реагировать. В таком случае его нужно разобрать и почистить.
Более подробно о настройке реле РДМ5 вы можете узнать, посмотрев видео.
Что делать, если станция не включается?
Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.
Проверьте двигатель, прозвоните обмотки на целостность. Если присутствует запах горелой изоляции, то лучше не экспериментировать и доверить ремонт специалистам.
В чем искать причину, когда насос гудит и не крутится?
Часто бывает, что станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той причине, что он долгое время оставался без движения и без воды, крыльчатка «приклеилась» к корпусу. Нужно вручную с задней стороны покрутить за крыльчатку двигателя, а затем включать в сеть.
Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.
Другая возможная причина – недостаточное напряжение электросети.
На каком давлении отключается насосная станция?
Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.
Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.
Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
