Изготовление детских качелей из металлических труб своими руками — чертежи, фотографии, видео.

06.01.2024

В настоящее время множество людей обладают загородными домами или дачами – местами, где можно спокойно отдохнуть от повседневной суеты и расслабиться. Сегодня мы расскажем о том, как самостоятельно создать металлические садовые качели для вашего дачного участка.

Данный материал условно разделен на 3 части.

В первой части: использование металла для постройки качелей, и почему дачные строители предпочитают именно его. Мы расскажем о достоинствах и недостатках таких конструкций, рассчитаем массу планируемых аттракционов, а также поговорим о типах крепления для стационарных и подвесных качелей.
Во второй части: расскажем как сделать уличные металлические качели для дачи в виде скамьи или дивана своими руками, также дадим рекомендации по монтажу одинарных конструкций. А еще вы узнаете как правильно сделать сидушку для качелей из профильной трубы своими руками, а также раму.
В третьей части: немного о декорировании и уходе за железными качелями, а также особенности выбора в магазине.

Достоинства и недостатки профильной трубы

Если подробно разобраться с достоинствами профильной трубы, то получится следующий список.

Форма трубы оптимизирована для быстрого производства, а значит она очень проста и удобна в работе.
Очень экономичный материал, особенно если сравнивать с арматурными конструкциями.
Ребра жесткости, которые расположены на конструкции, сильно увеличивают верхний предел допустимых нагрузок.
Материал отлично сопротивляется механическим повреждениям — его сложно деформировать при помощи удара.

Советы мастеров

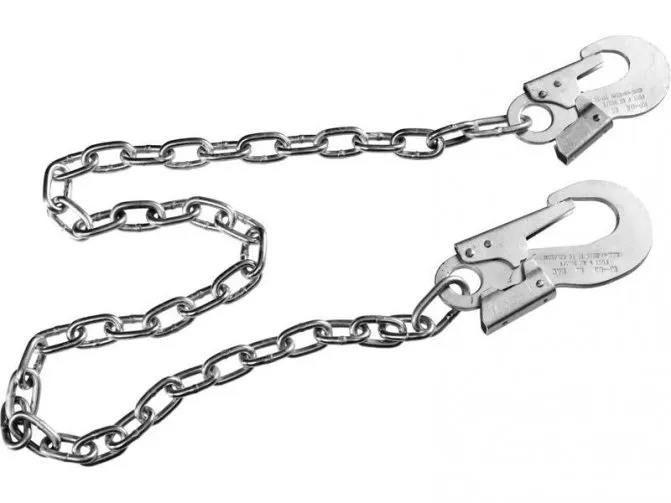

Цепь выбирают с заваренными концами звеньев, чтобы не раскрывались при работе качелей. Торцы колец, которые используют для соединения троса и проушины, после окончания работ заваривают. Спинку делают под уклоном, изгибая по форме тела.

Для качелей лучше смонтировать крышу, для чего используют на металлическом каркасе поликарбонат, профнастил.

Перед изготовлением качелей лучше опробовать разные конструкции в парке, общественном саду, у друзей, чтобы с уверенностью выбирать тип сооружения в собственном дворе.

Расчет профильной трубы для определения массы качелей

При расчете размеров качелей из металла следует сделать расчет её массы. Это поможет в дальнейшем определиться нужен ли фундамент и какие нагрузки выдержат качели.

При использовании квадратной профильной трубы размерами 20х20 с толщиной 1 мм вес одного метра трубки составит ~600 гр (все зависит от марки стали).
Труба 30х30 с толщиной 1 мм имеет вес, соответственно, 900 гр.
Профильная труба 40х40 с толщиной стенки 2 мм на 1 метр длины будет весить ~ 2300 гр.

Используя предоставленные данные несложно посчитать примерную массу как труб, так и рамы будущих садовых качелей из профильной трубы. Сделать это мы можем следующим образом.

К примеру, в конструкции применяется 8,5 метров трубы размером 30х30х1мм и 3 метра трубы размером 50х50х2мм. рассчитаем конструкционную массу:

8,5*900=7650 гр (общий вес трубы 30х30х1мм);
Так как труба 40х40х2мм весит 2300 гр, то труба 50х50х2 имеет вес, соответственно, 2300+2300*0,25=2875 гр.
3*2875=8625 гр (общий вес трубы 50х50х2мм).

Выбор материалов

Для того, чтобы садовые качели (в частности рама) выдерживали нагрузку, были добротными, при этом не выглядели громоздко, следует остановить выбор на профильной трубе сечением 40-70 мм при толщине стенки 1-2 мм (в зависимости от веса катающихся). Ее главные плюсы: стойкость на излом, на износ, устойчивость к любым погодным условиям, простой монтаж (возможность изогнуть и сварить самые затейливые конструкции), небольшой вес, высокая прочность, оптимальная стоимость.

Для изготовления качелей можно взять и круглые, и профильные трубы

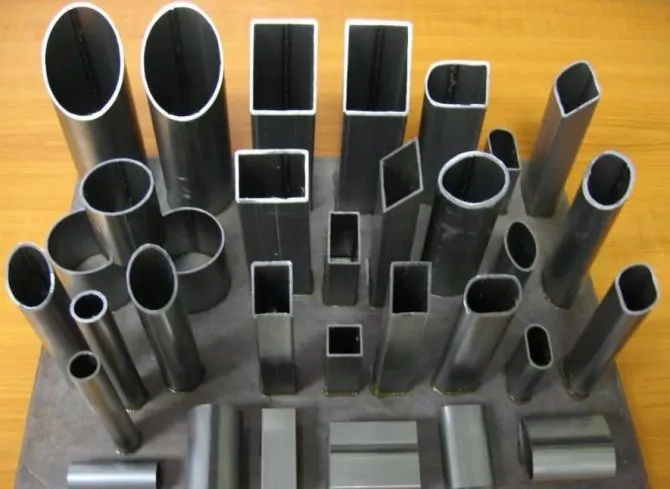

Назначение профильной трубы для качелей

Для того, чтобы правильно ответить на данный вопрос, необходимо пояснить, какие типы труб для каких деталей качели используются.

Круглые (овальные) трубы. Подходят для изогнутых конструкций (например сидений, подлокотников, арок).
Квадратные и прямоугольные трубы. Обладают хорошей прочностью, подходят для деталей, которые ставятся на поверхность (вертикальные стойки, распорки).
Плоские трубы – подходит для вспомогательных элементов (горизонтальные распорки).

Где установить на участке качели из металла

Перед тем как сварить качели или купить их в магазине необходимо выбрать место на участке, рекомендуем придерживаться следующих правил:

Качели должны располагаться на открытом месте недалеко от дома. Идеальный вариант – 10-20 метров, чтобы вы могли наблюдать за игрой ваших детей;
Над железными качелями не должно быть никаких коммуникаций (вода, линии электропередач и другие провода);
Рядом не должно быть дорог (лучше всего поставить вокруг забор).

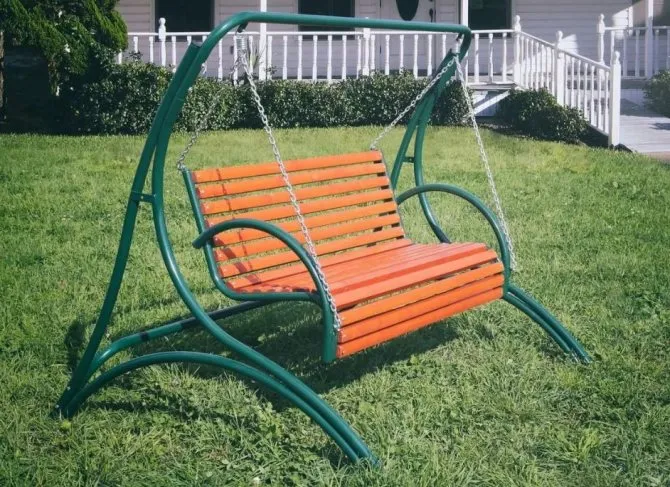

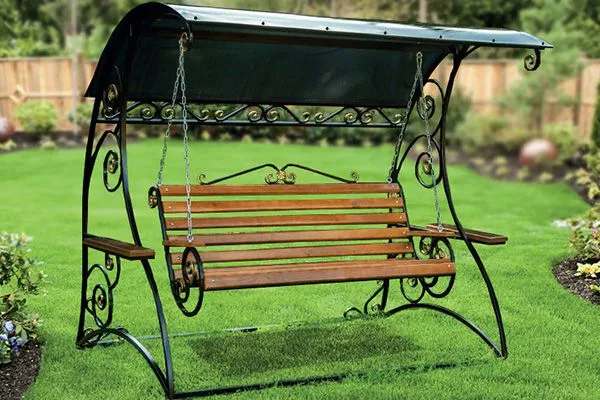

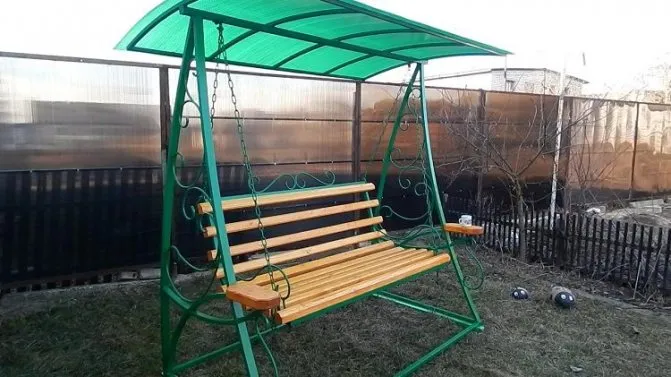

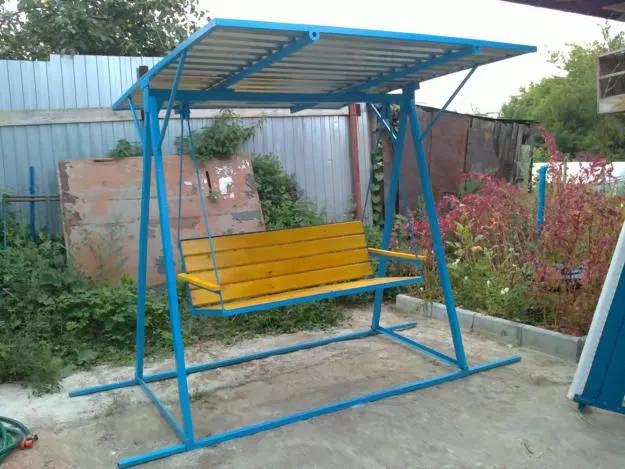

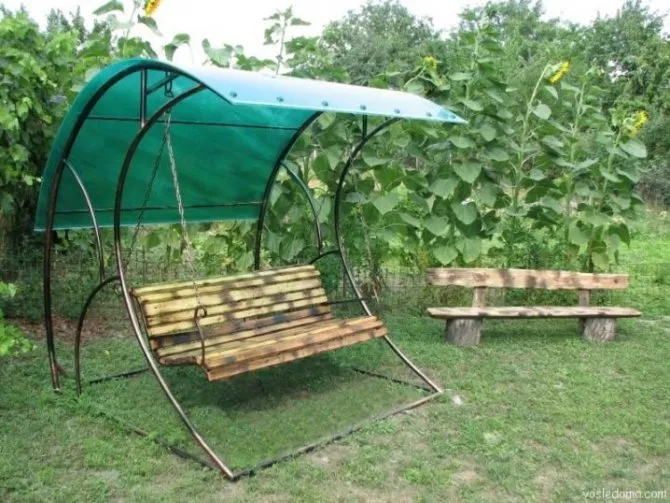

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
4 стальных уголка;
2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
2 деревянных полотна;
трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
сварочный аппарат;
плоскогубцы;
молоток;
тиски;
болгарка или ножовка по металлу;
строительный уровень;
рулетка;
специальная краска по металлу от коррозии;
рым-шурупы 5х80мм, 4 штуки.
такелажная скоба М5, 6 штук;
болт М6х30, 4 штуки;
гайка М6, 4 штуки;
пружинная шайба М6, 4 штуки.

Пошаговая инструкция

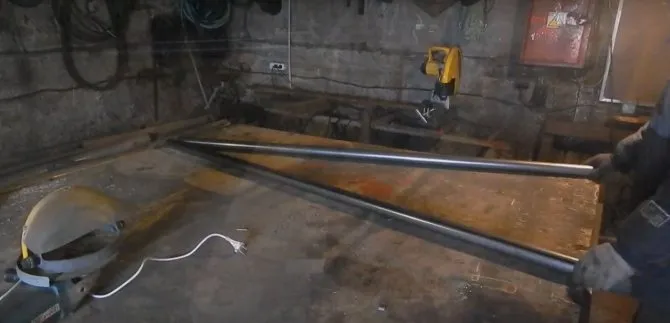

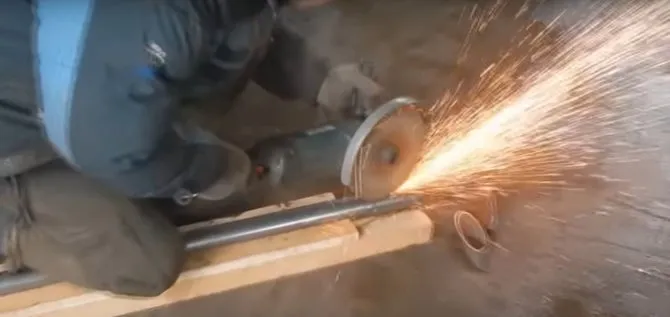

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.

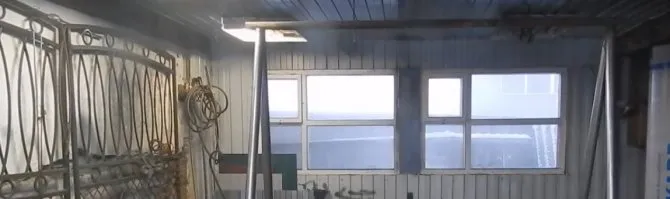

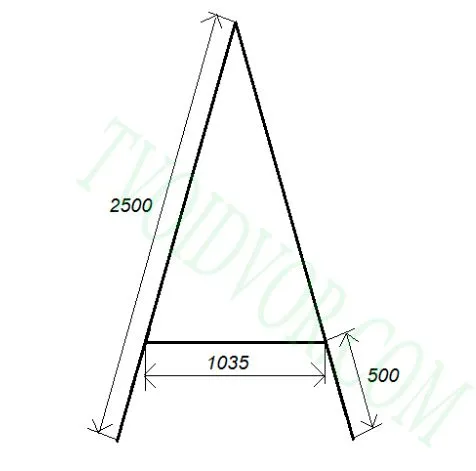

	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.

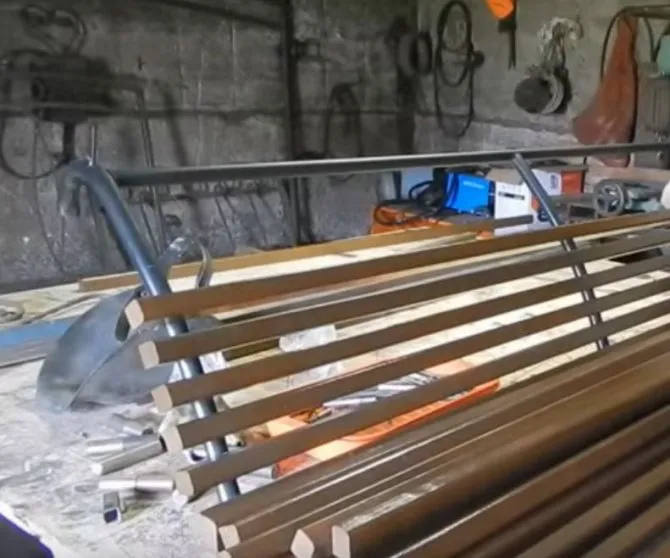

	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.

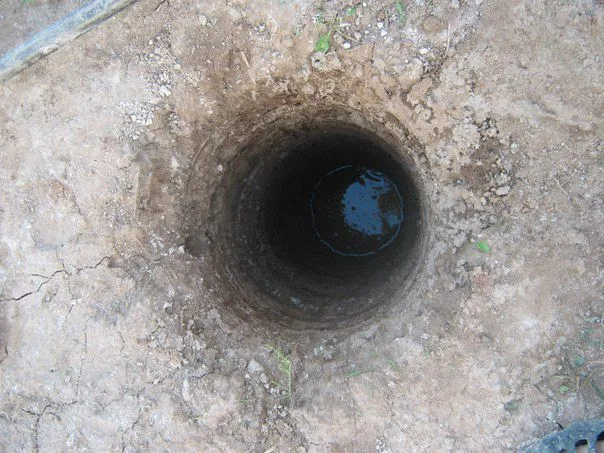

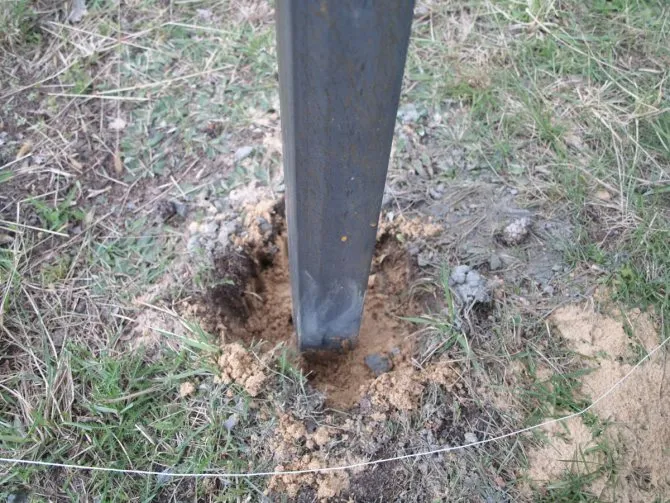

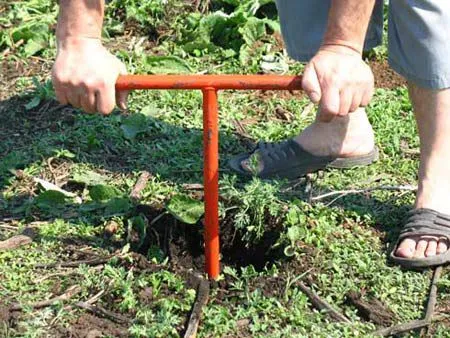

	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

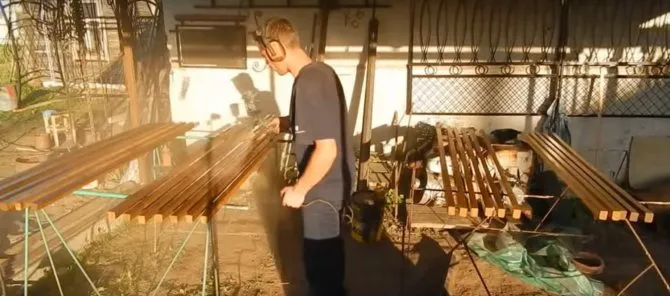

После завершения строительства рекомендуем покрасить сварные качели из железа антикоррозионной краской. Это сохранит ее от непогоды и ржавчины

Разновидность моделей по типу крепления

Садовые качели различаются не только по форме и размерам, но и по типу крепления.

Стационарные

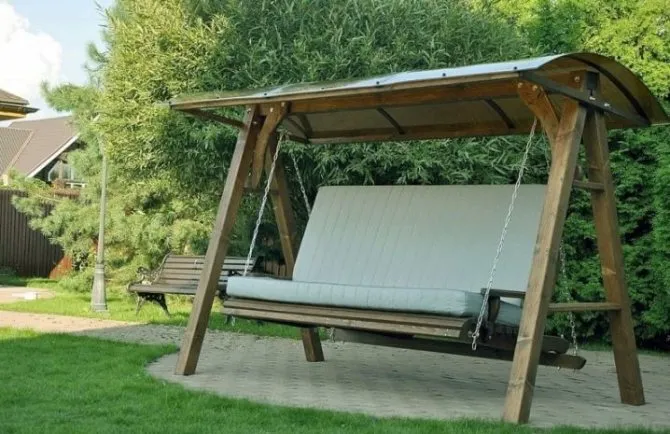

Стационарные качели оборудуются двумя деревянными столбами (или трубами сечением 150-200 мм), которые инсталлируются в землю и бетонируются.

Преимущество заключается в том, что их можно поставить в любом удобном месте. Само по себе подобное сооружение основательное, срок эксплуатации исчисляется многими десятками лет. Может выдерживать значительные нагрузки.

Стационарные качели способны вместить до четырех человек, нередко их оборудуют козырьком или навесом для защиты от непогоды.

Чтобы поставить брусья, в земле выкапываются два небольших котлована глубиной 1,4 метра, диаметром 45 см. Насыпается мелкий щебень (слой 40 см), хорошо приминается. Один конец бруса обрабатывается праймером, завёртывается в гидроизоляцию, помещается в яму. Затем следует подготовить бетон:

5 частей мелкого гравия до 20 мм;
4 части песка;
1 часть цемента.

Брусья ставятся в яму, центруются с помощью двухметрового уровня, закрепляются, и заливаются бетоном. Следует подождать 2-3 недели, прежде чем подвергать такие опоры какой-либо нагрузке.

Делать данное сооружение лучше осенью, по технологии бетон «подходит» еще месяцев пять, то есть этот процесс как раз растянется на весь зимний период.

Мобильные, подвесные

Такое изделие стоит отдельно и не требует какой-либо дополнительной опоры для подвеса. При этом данную модель тоже можно перемещать в любое место. Конфигурация может быть разной. Качели, которые крепятся с помощью цепей, долговечны. На них можно повесить более массивную конструкцию (выдерживают нагрузку до 300 кг).

Среди недостатков можно выделить следующие нюансы:

крупные звенья способны причинить травму: если во время раскачивания держаться за цепи, то существует вероятность попадания пальцев между звеньями;
использование возможно только в нежаркую погоду, потому что звенья нагреваются от солнца.

Садовые качели, которые крепятся с помощью веревки, довольно популярны в использовании, потому что цена такого материала низка, а конструкция с этим креплением очень проста.

Плюсы:

доступная цена;
безопасное использование;
не требует специальной опоры при подвешивании;
легко отремонтировать.

Минусы:

недолговечные;
нельзя подвесить тяжелую конструкцию.

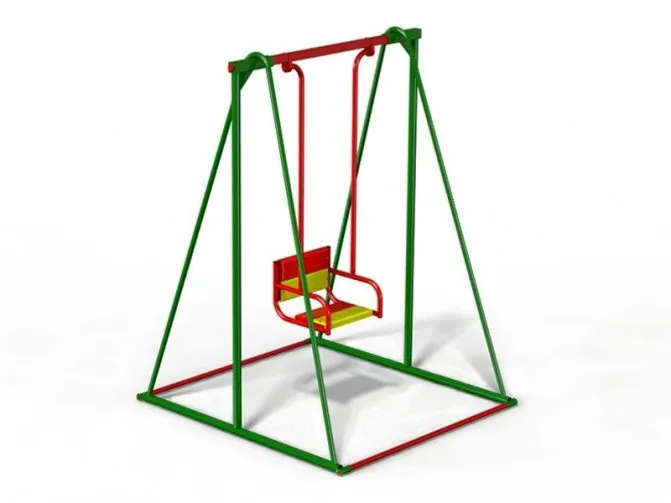

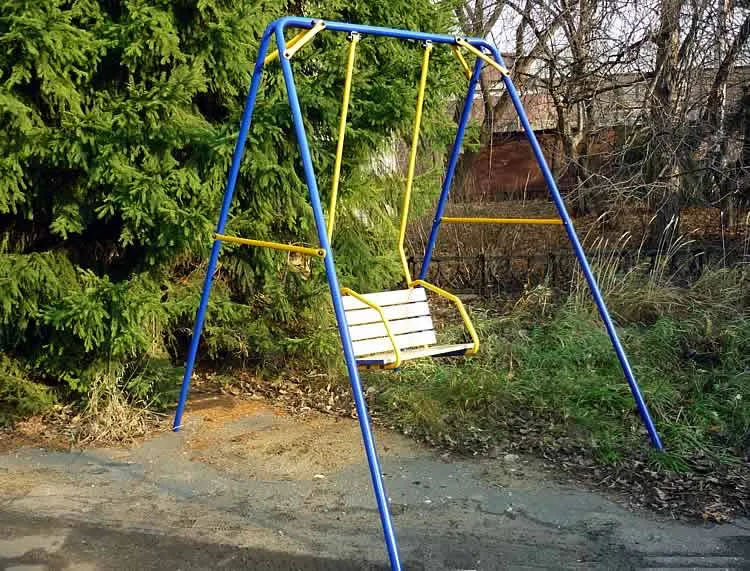

Одинарные качели из металла

Одинарные качели из труб своими руками можно сварить как стационарными, так и переносными — всё зависит от того, кто будет ими пользоваться и сколько свободного места у вас есть на участке.

Стационарные качели обладают самой большой устойчивостью из всех перечисленных вариантов: дети не смогут их перевернуть даже во время самой активной игры. Однако из-за этого у них появляется недостаток – малая мобильность: их нельзя убрать во время непогоды. Переносные, конечно, не так устойчивы, но и намного более удобные, чем стационарные.

Основные этапы монтажа

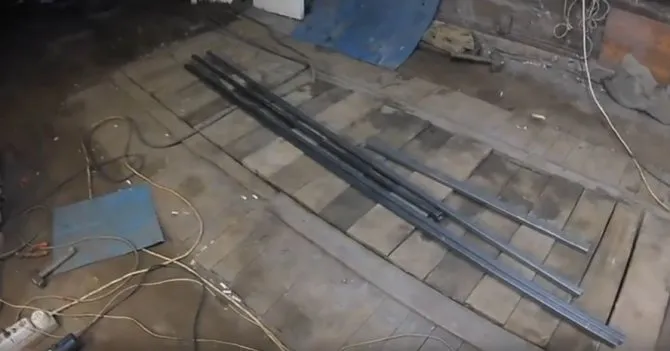

	Для сварки каркаса качелей из профиля необходимо взять трубу и разрезать её на две равные части, каждая по 3100 мм. Края вертикальных стоек срезать под угол 45 градусов. После этого необходимо сформировать букву П — приварить к концам этих двух отрезков третий. Его края также следует обрезать под углом 45 градусов.
	Второй шаг — формирование конструкции качелей из металла своими руками на подшипниках. Нужны два отрезка длиной по 5 сантиметров от трубы диаметром в 90 миллиметров. В них и вставляются подшипники, после чего обвариваются для закрепления. С другой стороны для дополнительной фиксации приваривается небольшой кусок металла, перекрывающий трубу. В подшипники будет вставляться отрезок трубы с диаметром в 27 миллиметров.

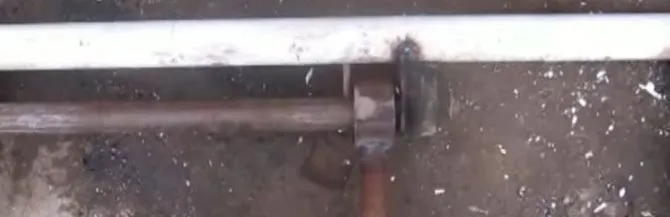

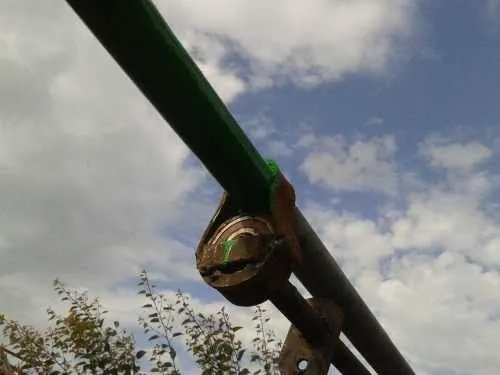

	К трубе в 27 миллиметров привариваются две пластины — это будет крепеж под карабины. Сама конструкция под подшипники закрепляется на перекладине при помощи двух кусков металла. Они привариваются по бокам трубы, в которую вставлены в подшипники. Важно — перед началом сборки этой части нанести на подшипник солидол и периодически смачивать его водой. Если этого не делать, то материал будет нагреваться от сварки, начнется расширение стали и конструкция будет испорчена.
	После того, как сборка рамы закончилась, необходимо выкопать под неё две ямки, вставить туда концы трубы и тщательно всё забетонировать. После того, как бетон засохнет, нужно приварить стабилизирующие откосы из остатков труб.

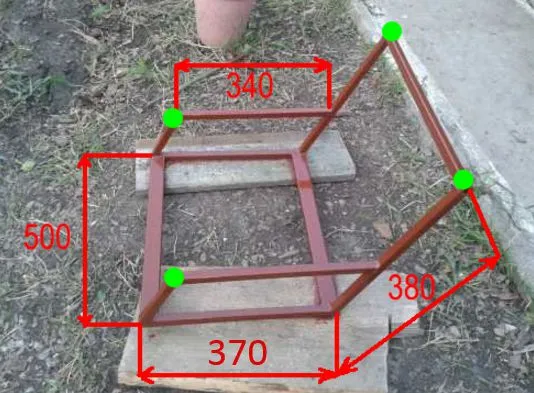

	Сваривается каркас под сиденье садовых металлических качелей из заготовленной профильной трубы. Используем сварочный аппарат. На краях крепим рым гайки (отмечены зелеными точками).
	Крепим карабины к рым гайкам и соединяем все стальной цепью.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

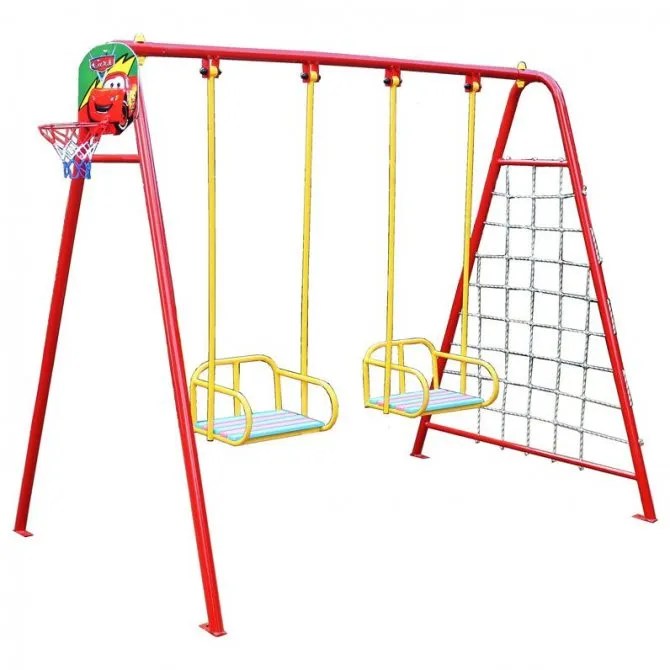

Как сделать сидушки для качелей из металла

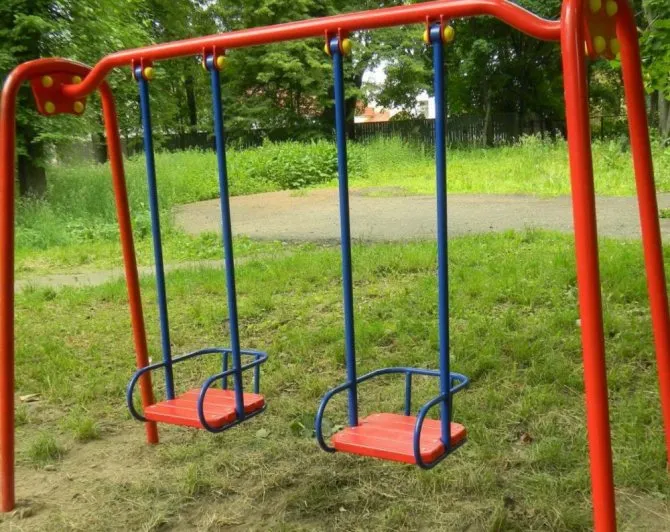

Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.

Достоинства:

прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
долговечность.

Недостатки:

тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
сложность сгиба труб — для этого может понадобится дополнительное оборудование.

Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.

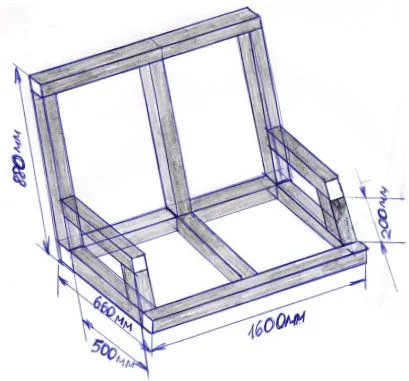

Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.

Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.

Чтобы сделать спинку более удобной для сидения, необходимо установить её под углом 115 градусов. Для этого нужно сделать соответствующее сечение на концах 880 мм отрезков для спинки.

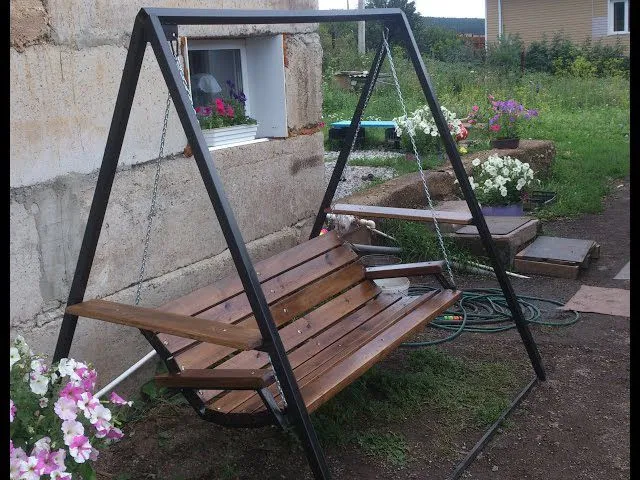

Красивые примеры

Вариант качелей, где не надо заливать опоры бетоном. Такая конструкция позволяет сэкономить значительные денежные средства, при этом прочность и устойчивость не страдает, оставаясь на прежнем уровне.

Вариант переносных качелей. Подобная модель отличается компактностью и простотой сборки, в то же самое время она надежна и функциональна.

Детские легкие качели для самых маленьких безопасны и многофункциональны, в них ребенок будет чувствовать себя комфортно.

О том, как сделать качели своими руками, смотрите в следующем видео.

Источник

Декорирование и уход за металлическими качелями

Для того чтобы качели из труб, которые вы сделали своими руками, прослужили как можно дольше, рекомендуем предварительно задекорировать их и после раз в полгода-год подкрашивать специальной краской по металлу.

Вот чем ещё можно покрывать металл:

растворитель для ржавчины;
краска-эмаль по металлу;
грунт для обработки поверхностей;
краска с добавлением порошка металла (желтого цвета).

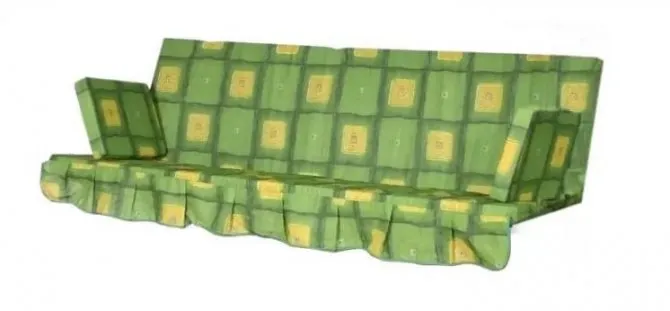

Сшейте чехлы для сиденья. Для них подойдет плотная ткань, которая не боится контакта с влагой.
Распишите боковые стойки узорами или рисунками. Для этого понадобится трафарет с узорами или фигурками, краска для металла и кисточка (или губка). Приложите трафарет к стенкам. Возьмите губку и смочите краской. Промокните трафарет и уберите его. Повторите процедуру несколько раз.
Украсьте площадку рядом с самодельными качелями из железа для улицы. Посадите цветы, постройте небольшой декоративный забор, расставьте скульптуры.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва. Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз.

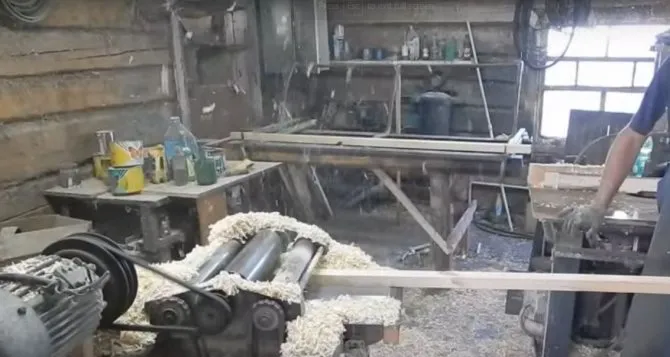

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

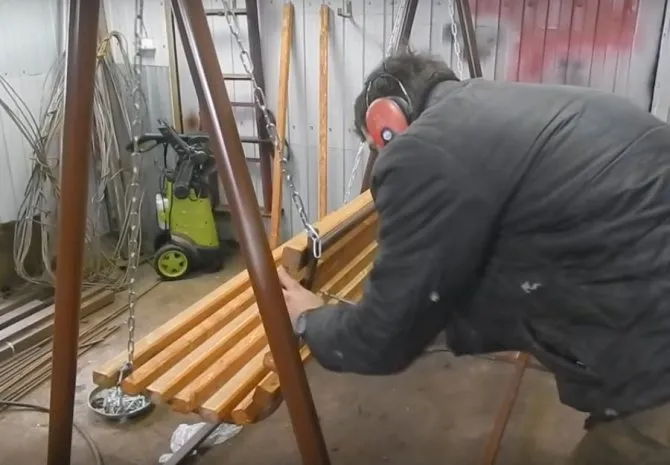

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Что входит в состав детской площадки?

Детская площадка может включать в себя различные элементы, зависящие от возраста детей, их интересов и целей, которые ставятся перед создателями площадки. В общем случае, состав детской площадки может включать в себя следующие элементы:

Качели — обычно это один из самых популярных элементов детской площадки. Качели могут быть различных типов — круглые, прямые, навесные, сидячие, лежачие и т.д.
Горки — дети любят горки. Они могут быть как прямыми, так и извилистыми, и могут иметь разную длину и высоту.
Лестницы и перекладины — это элементы, которые могут использоваться для лазания и подтягивания, способствуют развитию мышц рук и ног.
Маяки — это высокие столбы с флажками, на которые дети могут залезть и получить удовольствие от свободного воздуха и пространства.
Батуты — они используются для прыжков и ударов в воздухе, способствуют развитию координации и баланса.
Песочницы — это элементы, которые могут быть заполнены песком или другими материалами, например, щебнем. Это место, где дети могут играть в песочницу и строить замки и фигуры.
Трубы и тоннели — это элементы, которые могут использоваться для ползания и передвижения, и могут быть простыми или сложными в конструкции.
Игровые домики — это маленькие домики, которые можно использовать для игр и укрытия.

Кроме того, на детской площадке могут быть установлены различные игрушки, игровые конструкции, столики и стулья для пикников, беседки и т.д. Важно, чтобы все элементы детской площадки были безопасными и соответствовали стандартам безопасности для детских площадок.

Видео. Детские качели, своими руками
