Размеры прямоугольных металлических (стальных) профильных труб — ассортимент и цены
Назначение
Слово «труба» часто ассоциируется с сооружением, предназначенным для передачи жидкостей или газов. Однако профильная труба имеет совершенно иное назначение и не используется для перекачивания потоков воды или газообразных веществ. Одним из важных аспектов в данном контексте являются размеры профильной трубы.
Вдобавок полое устройство проката уменьшает вес конструкции, не изменяя ее прочностные показатели. В строительной практике толстостенные профильные трубы служат достойной альтернативой армированной железобетонной балке или сухому деревянному брусу.
Особая ценность профильных труб заключается в уменьшении массы конструкции и снижения ее стоимости.
Где применяют
Профильная труба, размеры которой отличаются большим количеством значений, используются в различных сферах:
- Строительство. Устройство несущего каркаса объектов гражданского и промышленного назначения.
- Устройство малых архитектурных форм. Металлический трубный профиль применяется при постройке заборов, навесов, входных козырьков, устройстве теплиц и беседок, спортивных площадок, детских игровых комплексов.
- Мебельное производство и предметы декора. Из профтрубы создаются легкие и прочные мебельные каркасы, навесные полки, декоративные светильники, цветочные подставки, опоры для картин.
Профильный прокат используют в качестве устройства наружных опор освещения, средств мобильной связи, элементов строительных лесов.

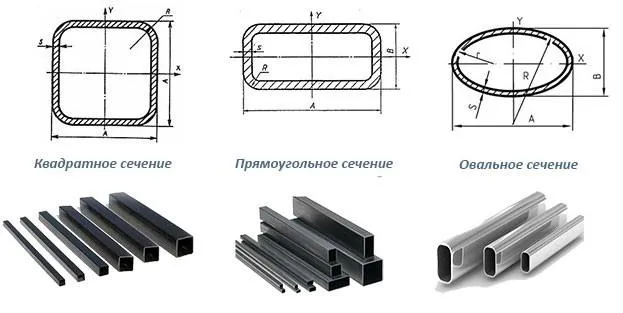

Формы профилей
Основными показателями классификация профильных труб, является вид и форма диаметра поперечного сечения:
- Прямоугольный профиль. В этот вид входят изделия с диаметром с неравным соотношением ширины и высоты. Прямоугольный профиль с вариациями типоразмеров относится к числу популярных материалов.
- Квадратное сечение. Форма поперечного сечения представляет равносторонний квадрат с одинаковой длиной сторон. Количество типоразмеров квадратных труб не такое обширное, как у прямоугольных, однако это не влияет на их популярность.
- Овальные. По форме сечения профили представляет собой овал или прямоугольник, у которого прямые углы сильно закруглены и выпрямлены. Обычно такой профиль применяется в мебельном производстве для создания различного декора.
Толщина внутренних стенок металлопрофиля служит еще одним показателем классификации трубных изделий. По этому признаку они различаются на тонкостенные и изделия с толстыми стенами. Например, у трубы прямоугольной размеры толщины стенок составляют меньше 1/20 диагонального сечения, относится к тонкостенным профилям. Квадратные трубы с толщиной стенок более 7 мм, считается толстостенным профилем.
Применяемая в строительстве профильная труба: размеры, таблицы
Каждый вид труб, балок и профиля предназначен для определенных целей. Для строительства подходят изделия со средней толщиной стенки от 8 до 12 мм. При изготовлении такого металлопроката используют заготовки из стали марки Ст3сп/пс5, выпущенные в соответствии с ГОСТ 14637-89. Также применяется металл повышенной прочности марки 09Г2С (это профиль по ГОСТ 19281-89).
Наиболее востребованными считаются профтрубы – универсальный металлопрокат с ребрами жесткости. Их применяют для строительства:
- спортивных и детских площадок;
- спорткомплексов и бассейнов;
- ограждений и заборов;
- металлоконструкций каркасного типа;
- навесов всевозможного назначения;
- билбордов и рекламных щитов;
- флагштоков и вышек;
- остановок городского транспорта и пр.
В строительстве используются трубы со средней толщиной стенки от 8 до 12 мм
Для каждого объекта требуется определенный профиль. Согласно стандартизации изделия по форме сечения классифицируются как «прямоугольник», «квадрат», «овал» и «многоугольник».
Стандартные размеры труб в дюймах и миллиметрах, таблица
Изделия прямоугольного сечения соответствуют таким параметрам:
- технические требования – ГОСТ 13663-86;
- вес 1 пог. м – от 0,348 до 55,71 кг;
- сечение – от 15х10 до 180х150 мм;
- толщина стенки трубы – от 0,8 до 12,0 мм.
Профиль квадратного сечения:
Прямоугольные профильные трубы имеют стандартное сечение в пределах от 15х10 до 180х150 мм
- технические требования – ГОСТ 8639-82;
- вес 1 пог. м – от 0,22 до 70,33 кг;
- сечение – от 10х10 до 180х180 мм;
- толщина стенки стальной трубы – от 0,8 до 14 мм.
Арочный профиль (трубы овального сечения):
- техстандарт – ГОСТ 8642-68;
- вес 1 пог. м – от 0,513 до 38,7 кг;
- сечение – от 6х3 до 72х22 мм;
- толщина стенки – от 0,5 до 2,5 мм.
Данная таблица ознакомит со стандартными размерами и весом стальных труб:
| Форма среза | Сечение, мм | Стенка, мм | Вес, кг |
| Прямоугольник | от 10х15 до 1502х180 | от 0,8 до 12,0 | от 0,348 до 55,71 |
| Квадрат | от 10х10 до 180х180 | от 0,8 до 14,0 | от 0,22 до 70,33 |
| Эллипс (овал) | от 6х3 до 72х22 | от 0,5 до 2,5 | от 0,0513 до 3,87 |
В технической документации могут встретиться следующие обозначения:
- ГОСТ – госстандарт для труб, применяемых в газо-, нефте- и теплопроводах;
- DIN/EN – евросортамент стальных труб в соответствии с DIN 2448 и DIN 2458;
- ISO – стандарт диаметров сантехнических и инженерных систем;
- SMS – шведский стандарт диаметров труб и запорной арматуры;
- ДУ (Dy) – условный проход.
Таблицы размеров и весов
Независимо от области применения, будь-то строительство или создание малых архитектурных форм, из профилей изготавливаются несущие каркасы для восприятия значительных нагрузок. Следовательно, прочность и надежность созданных конструкций зависит от размеров поперечного сечения.
Чтобы создать единую нормативную базу данных, помогающей определить результаты основных технических характеристик в зависимости от размерной линейки диаметров, введены единые стандарты и ГОСТы на все виды изделий. Эти документы являются регламентирующими и обязательными для всех производителей.
Таблица размеров квадратной профильной трубы
Размеры и масса прямоугольной профильной трубы
Профильные трубы прямоугольной формы должны соответствовать техническим нормам ГОСТ 8645 82 «Трубы стальные прямоугольные». Продукция этого вида выпускается с толщиной стенок от 1,5 до 2,0 мм. Существуют специальные сводные таблицы, учитывающие взаимосвязь линейных размеров с их весом. Таким справочным материалом удобно пользоваться, когда нужно узнать вес 1 погонного метра. Справочные сведения прямоугольных профильных изделий собраны в специальные таблицы
Таблица размеров прямоугольного профиля
Чтобы узнать общий вес конструкции, выполненной из профильной прямоугольной трубы, достаточно метраж умножить на удельный вес.
Овальные трубы
Материалы с профилем овальной формы изготавливается из нержавеющей стали, алюминиевых сплавов или меди. Производство продукции регламентируется стандартами и нормами ГОСТ8642-68, в которых указан сортамент производимых овальных труб и содержатся сведения об основных геометрических характеристиках данной категории. Овальные трубы выпускаются в следующих габаритах:
- Размер поперечного сечения от (6 х 3)мм до (72 х 22) мм.
- Толщина внутренних стенок составляет от 0,5 мм до 2,5 мм.
- Вес 1 погонного метра от 0,0513 кг до 3,87 кг.
Размеры прямоугольной профильной трубы
Прямоугольные профильные трубы имеют более толстые стенки. Даже при самом малом сечении (15*10 мм), толщина стенки не может быть менее 1 мм. У частников наиболее ходовые размеры профильной трубы — 20*10 мм или 20*15 мм, часто применяют 25*10 мм или 25*15 мм. Из них делают перемычки при строительстве беседок, устройстве навесов, других построек и малых форм. Обычно из той же трубы делают и перемычки между опорными столбами для заборов из профнастила или другого листового материала.
| Сечение прямоугольной трубы, мм | Вес одного метра, кг | Сечение прямоугольной трубы, мм | Вес одного метра, кг | Сечение прямоугольной трубы, мм | Вес одного метра, кг | Сечение прямоугольной трубы, мм | Вес одного метра, кг |
| прямоугольная труба 15*10*1 | прямоугольная труба 30*15*0,8 | прямоугольная труба 35*20*1,2 | прямоугольная труба 40*20*2,5 | 2,07 | |||
| 15*10*1,5 | 30*15*0,9 | 35*20*1,5 | 1,19 | 2,42 | |||
| 1,55 | 40*20*3,5 | 2,75 | |||||
| прямоугольная труба 20*10*1 | 30*15*1,2 | 35*20*2,5 | 1,88 | 3,05 | |||
| 20*10*1,2 | 30*15*1,5 | 2,19 | прямоугольная труба 40*25*1,5 | 1,43 | |||
| 20*10*1,5 | 1,23 | 385*20*3,5 | 2,47 | 1,86 | |||
| 30*15*2,5 | 1,48 | прямоугольная труба 35*25*1,5 | 1,31 | 40*25*2,5 | 2,27 | ||
| прямоугольная труба 20*15*1 | 1,71 | 1,70 | 2,66 | ||||
| 20*15*1,2 | прямоугольная труба 30*20*0,8 | 35*25*2,5 | 2,07 | 40*25*3,5 | 3,02 | ||
| 20*15*1,5 | 30*20*0,9 | 2,42 | 3,36 | ||||
| 35*25*3,5 | 2,75 | прямоугольная труба 40*30*1,5 | 1,55 | ||||
| 20*15*2,5 | 1,09 | 30*20*1,2 | прямоугольная труба 35*30*0,8 | 2,02 | |||
| прямоугольная труба 25*10*1 | 30*20*1,5 | 1,08 | 35*30*0,9 | 40*30*2,5 | 2,47 | ||
| 25*10*1,5 | 40*30*2,5 | 2,89 | |||||
| 30*20*2,5 | 1,68 | 35*30*1,2 | 1,16 | 40*30*3,5 | 3,30 | ||
| 25*10*,25 | 1,09 | 1,95 | 35*30*1,5 | 1,43 | 3,68 | ||
| прямоугольная труба 25*15*0,8 | прямоугольная труба 35*15*0,8 | 1,86 | прямоугольная труба 42*20*2 (42 мм не рекомендована) | 1,77 | |||
| 25*15*0,9 | 35*15*0,9 | прямоугольная труба 40*15*2 | 1,55 | 42*20*2,5 | 2,15 | ||
| 40*15*2,5 | 1,88 | 2,52 | |||||
| 25*15*1,2 | 35*15*1,2 | 2,19 | 42*20*3,5 | 2,86 | |||
| 25*15*1,5 | 35*15*1,5 | 1,08 | 40*15*3,5 | 2,47 | 3,17 | ||
| 1,08 | 1,39 | 2,73 | прямоугольная труба 42*30*2 (42 мм не рекомендована) | 2,08 | |||
| 25*15*2,5 | 1,29 | 35*15*2,5 | 1,68 | прямоугольная труба 40*20*0,8 | 42*30*2,5 | 2,54 | |
| прямоугольная труба 30*10*1 | 1,95 | 40*20*0,9 | 2,99 | ||||
| 30*10*1,5 | 35*15*3,5 | 2,20 | 42*30*3,5 | 3,41 | |||
| 1,08 | прямоугольная труба 35*20*0,8 | 40*20*1,2 | 1,07 | 3,80 | |||
| 30*10*2,5 | 1,29 | 35*20*0,9 | 40*20*1,5 | 1,31 | |||
| 1,48 | 1,7 |
В таблицах приведены стандартные размеры с толщиной стенок для каждого сечения. Проставлена также масса одного погонного метра. На розничных металлобазах прокат продают хлыстами — отрезками, которые у них имеются в наличии. Минимальная длина хлыста зависит от способа изготовления. Бесшовные холоднодеформированные и все электросварные могут быть от 1,5 метров до 11-14 метров. Это сортамент их немерной длины. Хлысты мерной длины тех же способов изготовления не бывают меньше 4 метров. Такая же минимальная длина — 4 метра — (и мерная и немерная) для бесшовных горячедеформированных и печной сварки.
| Сечение прямоугольного профиля, мм | Вес одного метра, кг | Сечение прямоугольного профиля, мм | Вес одного метра, кг | Сечение прямоугольного профиля, мм | Вес одного метра, кг | Сечение прямоугольного профиля, мм | Вес одного метра, кг | Сечение прямоугольного профиля, мм | Вес одного метра, кг | Размер прямоугольного профиля, мм | Вес одного метра, кг | Размер прямоугольного профиля, мм | Вес одного метра, кг |
| Прямоугольная труба 45*20*2 | 1,86 | Прямоугольная труба 50*40*2 | 2,65 | Прямоугольная труба 70*30*6 | 7,8 | Прямоугольная труба 90*40*6 | 10,63 | Прямоугольная труба 110*60*4 | 9,96 | Прямоугольная труба 150*80*7 | 23,08 | 1,8 | |
| 45*20*2,5 | 2,27 | 50*40*2,5 | 3,25 | Прямоугольная труба 70*40*3 | 4,78 | 12,09 | 12,22 | 26,01 | 40*25*1,5 | 1,43 | |||
| 2,66 | 3,83 | 70*40*3,5 | 5,49 | Прямоугольная труба 90*60*4 | 8,7 | 14,4 | 28,86 | 40*28*1,5 | 1,5 | ||||
| 45*20*3,5 | 3,02 | 50*40*3,5 | 4,39 | 6,19 | 10,65 | 16,48 | 31,62 | 1,95 | |||||
| 3,36 | 4,93 | 7,51 | 12,51 | Прямоугольная труба 120*40*5 | 11,44 | Прямоугольная труба 150*100*6 | 21,93 | 40*28*2,5 | 2,39 | ||||
| Прямоугольная труба 45*30*2 | 2,17 | Прямоугольная труба 60*20*2 | 2,33 | 8,75 | 14,59 | 13,46 | 25,28 | 10,99 | |||||
| 45*30*2,5 | 2,66 | Прямоугольная труба 60*25*2,5 | 3,05 | Прямоугольная труба 70*50*3 | 5,25 | Прямоугольная труба 100*40*4 | 8,07 | 15,38 | 28,53 | 6,19 | |||
| 3,13 | 3,60 | 70*50*3,5 | 6,04 | 9,87 | 17,22 | 31,69 | 9,02 | ||||||
| 45*30*3,5 | 3,57 | 60*25*3,5 | 4,12 | 6,82 | 11,57 | Прямоугольная труба 120*60*5 | 13,0 | 34,76 | 20,88 | ||||
| 3,99 | 4,62 | 8,3 | 13,19 | 15,34 | Прямоугольная труба 180*80*7 | 26,37 | 33,55 | ||||||
| Прямоугольная труба 50*25*1,5 | 1,67 | 5,55 | 9,69 | Прямоугольная труба 100*50*4 | 8,7 | 17,58 | 29,78 | 84,10 | |||||
| 2,17 | Прямоугольная труба 60*30*1,5 | 2,02 | Прямоугольная труба 80*40*2 | 3,59 | 10,65 | 19,73 | 33,1 | 51,94 | |||||
| 50*25*2,5 | 2,66 | 2,65 | 5,25 | 12,51 | Прямоугольная труба 120*80*5 | 14,58 | 36,33 | 88,99 | |||||
| 3,13 | 60*30*2,5 | 3,25 | 80*40*3,5 | 6,04 | 14,29 | 17,22 | 42,52 | 37,32 | |||||
| 50*25*3,5 | 3,57 | 3,83 | 6,82 | Прямоугольная труба 100*60*3 | 7,13 | 19,78 | Прямоугольная труба 180*100*8 | 32,29 | 38,57 | ||||
| 3,99 | 60*30*3,5 | 4,39 | 8,3 | 100*60*3,5 | 8,23 | 22,25 | 35,93 | ||||||
| Прямоугольная труба 50*30*1,5 | 1,78 | 4,93 | 9,69 | 9,33 | Прямоугольная труба 140*60*5 | 14,58 | 39,47 | ||||||
| 2,32 | 5,94 | 10,99 | Прямоугольная труба 100*70*4 | 9,96 | 17,22 | 46,29 | |||||||
| 50*30*2,5 | 2,86 | Прямоугольная труба 60*40*1,5 | 2,25 | Прямоугольная труба 80*50*3 | 5,72 | 12,22 | 19,78 | Прямоугольная труба 180*150*8 | 38,57 | ||||
| 3,36 | 2,96 | 80*50*3,5 | 6,59 | 14,40 | 22,25 | 42,99 | |||||||
| 50*30*3,5 | 3,85 | 60*40*2,5 | 3,64 | 7,44 | 16,48 | Прямоугольная труба 140*80*5 | 16,15 | 47,32 | |||||
| 4,3 | 4,30 | Прямоугольная труба 80*60*3,5 | 7,14 | Прямоугольная труба 110*40*4 | 8,7 | 19,11 | 55,71 | ||||||
| Прямоугольная труба 50*35*1,5 | 1,9 | 4,94 | 8,07 | 10,65 | 21,98 | Трубы специального размера | |||||||
| 2,49 | 5,56 | 9,87 | 12,51 | 24,76 | 28*25*0,8 | ||||||||
| 50*35*2,2 | 2,72 | 6,73 | 11,57 | 14,29 | Прямоугольная труба 140*120*6 | 22,88 | 28*25*0,9 | ||||||
| 50*35*2,5 | 3,09 | Прямоугольная труба 70*30*3 | 4,3 | 13,19 | Прямоугольная труба 110*50*4 | 9,33 | 26,37 | ||||||
| 3,6 | 70*30*3,5 | 4,94 | Прямоугольная труба 90*40*3,5 | 6,59 | 11,44 | 29,78 | 28*25*1,2 | ||||||
| 50*35*3,5 | 4,12 | 5,56 | 7,44 | 13,46 | 33,1 | 28*25*1,5 | 1,15 | ||||||
| 4,62 | 6,73 | 9,08 | 15,38 | Прямоугольная труба 150*80*6 | 20,05 | 1,49 |
Оптовые базы продают профильную трубу тоннами. Если вам предстоит серьезный объем работ, почему бы и не сэкономить. Но чтобы знать, сколько трубы будет в тонне, вам надо разделить ее (тонну) на вес одного метра трубы. Допустим, вы хотите купить тонну металлической профильной трубы 35*20*2,5 мм. Один метр ее весит 1,88 кг (из таблицы). Теперь тонну, а это 1000 кг, делим на вес трубы, получаем 1000 / 1,88 = 531,9 м. Это почти 532 метра… Надо вам такой метраж — отлично. Если нет, то покупайте в розницу хлыстами. Только помните, что в таблицах вес указан для стали плотностью 7,85 г/см². Если плотность стали трубы выше, метраж будет пропорционально меньше.
Маркировка, условные обозначения и ГОСТ
Крупные партии профтруб сопровождаются техническим паспортом и сертификатом соответствия. В случае отсутствия сопроводительной документации на стенки изделий наносится варианты специальной маркировки:
- Наименование трубной продукции – «профиль или профильная труба».
- Числовое значение ширины и высоты.
- Толщина стенок.
- Значение радиусов закругления.
- Марка материала изготовления.
- Номер ГОСТ.
- Длина отрезка.
- Штамп ОТК.
- Клеймо завода — изготовителя.
Полная информация, в основном, содержится в техническом паспорте. Обычно изделия маркируются упрощенным форматом сведений ширины, высоты сечения, толщины стенок.
Критерии выбора
Чтобы выбрать нужный вариант профильного профиля, можно воспользоваться следующими рекомендациями:
Область применения
Если планируется использование при производстве мебели или в создании декоративных композиций, можно использовать профиль любого типоразмера.
В строительной практике применяют только квадратные и прямоугольные. Изделия с овальной и плоскоовальной формой поперечного сечения применяют в конструкциях с минимальной несущей способностью.
Толщина стенок
Существует прямая зависимость между прочностью и толщиной стенок изделия. Для создания каркасных конструкций, эксплуатируемых в условиях значительных нагрузок и усилий, используются толстостенные отрезки заводского изготовления.
Предметы декора, садовая мебель, элементы заборов и ограждений изготавливаются из тонкостенного профиля. Для этих целей часто используют изделия, профилированные из круглых труб.
Огородные теплицы полукруглой формы сооружают из материалов одинакового профиля. Остальные тепличные постройки возводятся из отрезков с разной толщиной стенок: для опорных элементов подходи толстостенный прокат, для распорок и других вспомогательных конструкций применяют тонкостенные изделия.
Основные несущие опорные каркасные конструкции выполняют из квадратной профильной трубы размером 100 х 100 х 4мм, навесы площадок с большим пролетом перекрывают профильным трубным прокатом 80 х 80 х 3 мм. Монтаж каркасов крытых беседок, козырьков входа производят из профиля 40 х 40 х2 мм.
Если поверхность профилированной трубы не планируется обрабатывать антикоррозийным покрытием, лучше использовать трубные изделия из нержавеющей или хромированной стали, алюминиевых сплавов или меди.
Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
| Труба квадратная 10х10х0,8 | Труба квадратная 30х30х0,8 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 | ||
| 10х10х0,9 | 30х30х0,9 | 4,30 | 60х60х2,5 | 4,43 | 10,59 | 42,61 | |||||
| 30х30х,1 | 5,16 | 5,25 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 | ||||||
| 10х10х1,2 | 30х30х1,2 | 1,07 | 5,92 | 60х60х3,5 | 6,04 | 15,34 | 47,23 | ||||
| 10х10х1,4 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 6,82 | 17,58 | 5,03 | ||||
| Труба квадратная 15х15х0,8 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 8,30 | 19,73 | 61,36 | ||||
| 15х15х0,9 | 30х30х1,5 | 1,31 | 4,56 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 70,33 | ||||
| 1,70 | 5,47 | 11,00 | 11,84 | Трубы квадратные специальных размеров | |||||||
| 15х15х1,2 | 30х30х2,5 | 2,07 | 6,3 | 12,20 | 14,58 | 3,30 | |||||
| 15х15х1,4 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 17,22 | 3,80 | ||||
| 15х15х1,5 | 30х30х3,5 | 2,75 | 3,83 | 70х70х3,5 | 7,14 | 19,78 | 2,33 | ||||
| Труба квадратная 20х20х0,8 | 3,04 | 45х45х3,5 | 4,40 | 8,07 | 22,25 | 4,78 | |||||
| 20х20х0,9 | Труба квадратного сечения 35х35х0,8 | 0,85 | 4,93 | 9,89 | 24,62 | 10,63 | |||||
| 35х35х0,9 | 5,94 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | |||||||
| 20х20х1,2 | 35х35х1,4 | 1,45 | 6,86 | 13,19 | 21,98 | ||||||
| 20х20х1,4 | 35х35х1,5 | 1,55 | 7,69 | 14,71 | 24,76 | ||||||
| 20х20х1,5 | 2,02 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 27,45 | ||||||
| 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||||
| Труба квадратная 25х25х0,8 | 2,89 | 50х50х2,5 | 3,64 | 9,33 | 24,16 | ||||||
| 25х25х0,9 | 35х35х3,5 | 3,30 | 4,31 | 11,44 | 27,27 | ||||||
| 3,67 | 50х50х3,5 | 4,94 | 13,46 | 30,28 | |||||||
| 25х25х1,2 | 0878 | 4,37 | 5,56 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | |||||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 17,22 | 28,57 | ||||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 6,73 | 18,97 | 32,29 | |||||
| 1,39 | 2,33 | 7,80 | 20,63 | 35,93 | |||||||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 8,79 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||||
| 1,95 | 3,36 | 9,69 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Плюсы использования
Рейтинг популярности профильных труб постоянно растет и в настоящее время трубный прокат находится в топовом списке самых популярных строительных изделий. Такая огромная популярность стала возможной, благодаря многочисленным достоинствам:
- Высокие показатели прочности.
- Небольшой вес и легкость материала.
- Удобная транспортировка.
- Невысокая стоимость.
Профильные трубы, как строительный материал, завоевал огромную популярность благодаря уникальному сочетанию значительной прочности, малого веса и привлекательности. Даже массивные каркасные элементы, выполненные из профтрубы, имеют утонченный, изящный вид и не утяжеляют конструкцию в целом.
Видео о том как производят профильные трубы
Источник
Способы изготовления и применение профильных труб
Профтруба, благодаря внутренней полости и особенностям поперечного сечения, обладает такими качествами, которых нет ни у металлической арматуры, ни у круглых труб. Профильные трубы применяют для строительства различных зданий и сооружений, изготовления декоративных элементов. Однако, чтобы правильно выбрать трубопрофиль для конкретной задачи, нужно разбираться в способах изготовления таких труб, размерах и формах сечения, понимать маркировку.
Преимущества и сфера применения
Профильные или профилированные трубы – это полые металлические трубы с сечением, отличающимся от круглого. Поперечный срез может быть одной из стандартных форм или иметь сложную форму в случае выполнения по заказу.
Такие трубы применяются в различных сферах:
- в каркасном строительстве – монтаж каркаса коммерческих, промышленных и малоэтажных жилых зданий;
- при возведении малых архитектурных форм – постройка навесов, беседок, теплиц, игровых и спортивных площадок, построек хозяйственного и декоративного назначения на приусадебном участке;
- в промышленном и кустарном изготовлении ограждающих и вспомогательных конструкций – заборов, оград, переносных и стационарных лестниц, опор для различных сооружений, строительных лесов;
- в производстве мебели и декора – изготовление мебельных каркасов, светильников, полок, подставок и подвесов для цветов, картин, осветительных приборов и других элементов интерьера и экстерьера.
Чем хороши профильные трубы
Столь разнообразное применение профтрубы обусловлено ее многочисленными достоинствами:
- Широкий типоразмерный ряд. Кроме формы сечения профильные трубы различаются толщиной стенок – от 1 до 14 мм, а параметры профиля имеют еще более широкий диапазон: от тонких трубок шириной в 3 мм, до крупногабаритного профиля шириной в 23 см.
- Экономичность материала. Внутренняя полость труб не уменьшает их прочностных характеристик в сравнении с цельными изделиями той же формы, но значительно уменьшает объем затраченного металла и, соответственно, стоимость профилей.
- Прочность. По сравнению с круглыми трубами профилированные способны выдерживать большие нагрузки как в осевом направлении, так и в поперечном. Трубопрофиль сложнее согнуть, сломать, сплющить. А в сравнении с деревянным брусом металлические изделия лучше выдерживают механическое, химическое и биологическое воздействие.
- Легкость и компактность. Профилированные изделия при хранении и транспортировке занимают меньше места, требуют меньше сил на погрузку, разгрузку и монтаж. Даже готовые конструкции из металлопрофиля весят меньше, чем их аналоги из других материалов.
- Удобство проектирования. Элементы конструкции, особенно при использовании труб с квадратным и прямоугольным сечением, легко рассчитываются, так как срезы, отверстия и узлы имеют прямолинейные очертания.
- Простота монтажа. Профтрубы легко поддаются резке болгаркой с диском по металлу. В ходе работ трубы с прямолинейным профилем зафиксировать и удержать легче, чем круглые, которые могут вращаться и проскальзывать в тисках или руках. Сборку можно выполнить при помощи специальных фасонных элементов и болтов, для чего не требуется особых знаний и навыков, или сварным методом, если имеется сварочный аппарат и навык работы с ним.
Преимущества и недостатки
Главным преимуществом квадратной трубы высокие прочностные характеристики: максимальная прочность и устойчивость к скручиванию и смятию по сравнению с круглыми и прямоугольными трубами и другими видами профиля. Кроме того, она проще и дешевле в производстве, чем другие виды профтрубы.
Применение профтрубы при изготовлении всевозможных конструкций позволяет быстро и в короткие сроки изготовить и смонтировать постройки, ограды, решетки и избавляет от дорогостоящих каменных работ.
Квадратные изделия легче хранить и перевозить, они занимают меньше места, чем круглые – это удешевляет перевозку. При прокладке коммуникаций в кожухе из металла также удобно использовать квадратные изделия.
Самым серьезным недостатком стальных конструкций является плохая устойчивость к коррозии. Для этого профтрубу покрывают цинком, красят. Покраску придется периодически обновлять.
Иногда недостатком стальных конструкций называют необходимость монтажа с помощью сварки. Несмотря на некоторую сложность этого процесса сборки конструкций, именно сварка обеспечивает максимальную прочность и надежность соединений.
Изготовление профильных труб
Трубную продукцию с нужным сечением получают двумя способами:
- полный цикл производства,
- изменение профиля круглой трубы.
Крупные трубопрокатные организации используют производство полного цикла. Штрипс – листовую металлическую заготовку – поочередно прогоняют через линию нарезки и сварки, получая стальную ленту нужной ширины.
Затем эту ленту пропускают через формовочный станок, получая заготовку для профилирования – круглую трубу, которую отправляют на вальцовочный стан, где вращающиеся калибровочные вальцы выравнивают толщину стенок трубы.
После обрабатывают трубу на профилирующем стане, где вальцы обжимают круглую заготовку и меняют форму ее сечения. При этом толщина стенок также калибруется, чтобы снять напряжение с участков, подвергшихся деформации.
Готовый трубопрофиль нарезают, проводят визуальный и инструментальный контроль качества и термообработку.
Небольшие трубопрокатные фирмы и частные мастерские изготавливают трубопрофиль всего в два действия: закупают круглые трубы и пропускают их через профилирующий станок. Кроме этого станка другого оборудования не требуется, производство выполняется за короткие сроки. Однако полученная таким образом профильная продукция отличается невысокими прочностными характеристиками и подходит только для изготовления мебели, декоративных изделий и легких теплиц и беседок. В деформированных стенках остается напряжение, толщина стенок неравномерна, поэтому серьезной нагрузки такая профтруба не выдержит.
Оба способа используются для производства медных, алюминиевых, стальных нержавеющих, хромированных и оцинкованных труб.
Типы профиля
Сечение профильных труб может быть любым отличным от круглого, но есть основные типы трубных профилей, изготавливаемые всеми трубопрокатчиками:
- Прямоугольный. Сечение имеет форму прямоугольника с неравными параметрами ширины и высоты. Большое число вариаций соотношения сторон делает такие профтрубы наиболее распространенными и широко применяемыми.
- Квадратный. Сечение прямоугольное с равными сторонами. Размерный ряд чуть уже, чем у прямоугольных труб, однако широта применения такая же, так как квадратные трубы проще других в расчетах.
- Овальный и плоскоовальный. Сечение первого имеет форму овала, второго – прямоугольника с сильно скругленными углами или овала с выпрямленными длинными сторонами. Самый сложный в производстве и дорогой из типовых профилей, а также, наиболее трудный в расчетах и монтаже. Однако овальные и плоскоовальные трубы незаменимы для изготовления мебели и декора, так как расширяют возможности дизайна.
Обратите внимание! Стандартные типы профтруб можно приобрести в готовом виде у большинства трубопрокатчиков. Однако производители могут выполнить профилирование на заказ и изготовить трубы с треугольным, многоугольным сечением или профилем в виде сложной фигуры.
Профиль любого типа может быть тонкостенным и толстостенным. Если толщина стенки составляет менее 1/20 диагонали сечения, такая труба считается тонкостенной. Например, у квадратной профтрубы с шириной 100 мм, диагональ равна 141 мм. Значит, при толщине стенки в 2-6 мм такая труба будет тонкостенной, а при 7 мм и больше – толстостенной.
Профильная труба: размеры по ГОСТу, форма сечения
Все металлические компоненты сборки и монтажа, используемые в любой сфере, должны соответствовать нормам:
- ГОСТ 8639-82 – профиль квадратного сечения;
- ГОСТ 8645-68 – профиль прямоугольного сечения;
- ГОСТ 8642-68 – арочный или овальный профиль.
Таблица размеров стальных труб по ГОСТу:
| Виды длины труб | Длина, м | Разновидность трубопроката |
| Мерной длины | 4,5-11,0 | Б/ш холоднодеформированные |
| 4,0-12,5 | Б/ш горячедеформированные | |
| 5,0-9,0 | Электросварные изделия | |
| Немерной длины | 1,5-9,0 | Б/ш холоднодеформированные или электросварные |
| 4,0-12,5 | Б/ш горячедеформированные | |
| Кратной длины с припуском 5 мм на срез | 1,5-11,0 | Б/ш холоднодеформированные |
| 4,0-12,5 | Б/ш горячедеформированные |
Согласно ГОСТу, а также в соответствии с таблицами размеров труб профилированных, предприятия предлагают следующие изделия:
- стальной трубный профиль прямоугольного сечения габаритами от 15х10 до 180х150 мм при толщине металлической стенки 1-12 мм (спецразмеры – изделия от 28х25 до 230х170 мм при толщине стенки от 1,5 до 20 мм);
- профиль квадратного сечения с ребром от 10 до 180 мм, толщина стенки – от 1 до 14 мм (спецразмеры – заготовки от 32 до 65 мм толщиной от 4 до 6 мм);
- стальной круглоовальный профиль, имеющий формат от 6х3 до 90х50 мм и толщину стенки от 0,5 до 2,5 мм (спецразмеры – заготовки от 17х6,6 до 72х22 мм, толщина стенки – от 1 до 1,7 мм).
Развитие промышленности и сельского хозяйства, нефтедобывающей и строительной сфер ведет к расширению сортамента фасонного профиля. Налажен выпуск труб, имеющих сечение многогранника, гнутого проката и толстостенных опор с наружным диаметром до 2520 мм (стенка до 75 мм).
Профильные трубы квадратного сечения должны соответствовать нормам ГОСТ 8639-82
Внимание! Предприятия расширяют производство новых форм трубы, швеллера, балок и углового профиля. Перед покупкой важно уточнять сортамент, также возможен индивидуальный заказ.
Маркировка профильных труб
Чтобы распознать технические характеристики трубопрофильных изделий без сопроводительной документации, на стенках наносится маркировка, в которой могут отражаться:
- наименование изделия – “профиль” или “профильная труба”
- параметры сечения трубы – ширина и высота;
- толщина стенки;
- радиус внешнего скругления углов;
- марка материала трубы;
- стандарт, которому соответствует изделие – номер ГОСТ на трубах отечественного производства или евростандарта – на продукции зарубежных фирм;
- длина профтрубы;
- отметка о прохождении контроля качества – ОТК;
- сведения об изготовителе.
Однако полную информацию на профилированные изделия наносят не всегда, чаще встречается упрощенная маркировка, содержащая только наименование, параметры сечения и толщину стенок. Информация наносится в формате ШхВхТ, где Ш – ширина, В – высота сечения, Т– толщина стенок.
Способ нанесения маркировки выбирается изготовителем в зависимости от материала профтрубы, так как нанесенные данные должны оставаться на трубе от момента выхода с производственной линии до окончания монтажных работ.
Наносится маркировка следующими способами:
- нанесение несмываемой краски через трафарет,
- нанесение несмываемой краски электрокаплеструйным устройством,
- “печать” текста электрографом,
- оттиск заводского клейма.
Как выбрать профиль
При выборе профильных изделий следует соблюдать следующие рекомендации:
- Для изготовления мебели и элементов декора подходят трубопрофили любого сечения. Для возведения архитектурных объектов используются только прямоугольные и квадратные профили, овальные, плоскоовальные подходят только для выполнения ненесущих элементов конструкции.
- Чем толще стенки трубы и больше сечение, тем прочнее профтруба, поэтому для возведения построек используют толстостенные профили, изготовленные промышленным способом. Затраты на постройку – финансовые и временные – окупятся надежностью получившегося строения.
- Для декоративных предметов и объектов, мебели и ограды лучше подойдут тонкостенные трубы, в том числе те, которые профилированы из круглых – это позволит сэкономить деньги и силы, особенно если проект предусматривает изгибание труб.
- Сооружение постройки целиком из одинаковых труб возможно только для полуцилиндрических теплиц. Для всех остальных построек необходимо выбрать трубы наибольшего сечения для основной несущей части и более тонкие – для дополнительных.
- Для основных опор конструкции выбирают профтрубы с различными параметрами сечения в зависимости от особенностей возводимого сооружения: для возведения каркасных домов используют трубы с сечением от 100х100х4 мм, для оборудования навесов над широкой площадкой – от 80х80х3, для монтажа беседки, навеса над небольшой площадкой (до 4,5 м в ширину) – 40х40х2 мм.
- Для изготовления лестниц профиль выбирают в зависимости от типа лестницы. При монтаже стационарных маршевых и винтовых лестниц трубы с самым большим сечением идут на изготовление каркаса: для центрального косоура – 80х60х3 или 100х500х4, бокового косоура – 50х25х2 или 80х40х3. При монтаже мобильных приставных лестниц и стремянок опоры изготавливают из более легких и тонких профтруб – 40х40х2. Для ступеней выбирают трубы чуть меньшего сечения с толщиной стенок на 1 мм меньше.
- Для возведения построек, которые не планируется окрашивать, следует выбрать нержавеющие профтрубы. Если запланирована покраска, можно остановиться на оцинкованных – будучи окрашены краской по металлу, они прослужат не меньше нержавейки.
- Каркасы для мебели и декоративные элементы выполняют из различных металлов: нержавеющей и хромированной стали, меди, алюминия. Реже применяют оцинковку – она быстро теряет эстетичность в ходе эксплуатации и потому применяется только под покраску.
- Изделия с защитным покрытием из цинка нельзя соединять при помощи сварки – при тепловом разрушении цинкового слоя выделяются опасные для здоровья газы, а сталь в месте соединения теряет прочность. Поэтому оцинкованные профильные трубы следует приобретать, если монтаж будет производиться с использованием фасонных элементов.
Источник
Таблицы веса стальных труб различных ГОСТ и ТУ 1 метра
Для того чтобы вычислить удельную массу профиля, применяется специальная таблица веса профильной трубы, с помощью которой можно вычислить массу определенного вида трубы умножив длину на вес погонного метра.
С помощью специальных таблиц можно определить сколько метров в тонне трубопровода.
Характеристики лучших производителей и стандартные размеры их изделий приведены ниже в таблицах.
ГОСТ 8639 82 – Трубы стальные квадратные
| снижение массы металлоконструкций, а значит затрат на металл; |
| удобство монтажа конструируемых сооружений; |
| удобство прокладки именно прямоугольной трубы по плоским поверхностям; |
| обеспечение пожаробезопасности при простоте конструирования в современном эстетичном внешнем виде; |
| стойкость металлоконструкций при больших нагрузках. |
ГОСТ 8645 82 – Трубы стальные прямоугольные
| Параметры квадрата сечения | Вес 1 погонного метра |
| 15×15х1.0 | |
| 15×15х1.2 | |
| 15×15х1.5 | |
| 20×20х1.2 | |
| 20×20х1.5 | |
| 1,08 | |
| 25×25х1.2 | |
| 25×25х1.5 | 1,07 |
| 1,39 | |
| 30×30х1.5 | 1,31 |
| 1,70 | |
| 40×40х1.5 | 1,78 |
| 2,33 | |
| 40×40х2.5 | 2,85 |
| 3,36 | |
| 4,30 | |
| 50×50х2.5 | 3,64 |
| 4,31 | |
| 50×50х3.5 | 4,94 |
| 5,56 | |
| 3,59 | |
| 60×60х2.5 | 4,43 |
| 5,25 | |
| 60×60х3.5 | 6,04 |
| 6,82 | |
| 7,13 | |
| 9,33 | |
| 11,44 | |
| 13,46 | |
| 9,02 | |
| 11,84 | |
| 14,58 | |
| 17,22 | |
| 17,3 | |
| 22,25 | |
| 14,35 | |
| 17,72 | |
| 20,99 | |
| 27,27 | |
| 20,86 | |
| 24,76 | |
| 22,43 | |
| 26,64 | |
| 34,81 | |
| 19,38 | |
| 24,00 | |
| 28,53 | |
| 37,32 | |
| 27,14 | |
| 32,30 | |
| 42,34 | |
| 52,03 | |
| 36,06 | |
| 47,37 | |
| 58,31 | |
| 68,89 | |
| 45,48 | |
| 59,93 | |
| 74,01 | |
| 87,73 | |
| 54,90 | |
| 72,49 | |
| 89,71 | |
| Параметры | Вес 1 погонного метра |
| 20x10x1.2 | |
| 20x10x1.5 | |
| 25x10x1.5 | |
| 28x25x1.2 | |
| 28x25x1.5 | 1,15 |
| 1,48 | |
| 30x15x1.5 | |
| 30x20x1.5 | 1,08 |
| 1,39 | |
| 40x20x1.5 | 1,31 |
| 1,70 | |
| 40x25x1.5 | 1,43 |
| 1,86 | |
| 40x25x2.5 | 2,27 |
| 50x25x1.5 | 1,67 |
| 2,02 | |
| 2,17 | |
| 2,32 | |
| 50x30x2.5 | 2,86 |
| 50x40x2.0 | 2,65 |
| 50x40x2.5 | 3,25 |
| 50x40x3.5 | 4,39 |
| 2,65 | |
| 60x30x2.5 | 3,25 |
| 3,83 | |
| 2,96 | |
| 4,30 | |
| 60x40x3.5 | 4,94 |
| 5,56 | |
| 3,59 | |
| 80x40x2.5 | 4,43 |
| 5,25 | |
| 6,82 | |
| 6,19 | |
| 8,07 | |
| 6,66 | |
| 8,70 | |
| 10,65 | |
| 7,13 | |
| 9,33 | |
| 11,44 | |
| 10,59 | |
| 13,01 | |
| 8,07 | |
| 10,59 | |
| 13,00 | |
| 11,84 | |
| 13,01 | |
| 17,22 | |
| 11,84 | |
| 14,58 | |
| 14,35 | |
| 17,72 | |
| 20,99 | |
| 18,50 | |
| 21,93 | |
| 28,53 | |
| 17,72 | |
| 20,86 | |
| 24,76 | |
| 24,76 | |
| 32,29 | |
| 24,00 | |
| 28,53 | |
| 27,14 | |
| 32,30 | |
| 46,11 |
Читать также: Прибор для обнаружения скрытой проводки своими руками
Конечно же для удобства при приобретении трубы её можно порезать на несколько частей, поэтому примите во внимание что длина может быть от 3 до 12 метров, в зависимости от желания клиента. Так же существуют специальные размеры, отличающиеся от стандартных, при необходимости их можно заказать по индивидуальному заказу. А теперь можно разобраться, как подсчитывается вес погонного метра профильной трубы.
Какой сваркой лучше варить профильную трубу?
Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.
Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.
Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.
В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
