Изготовление флюгера с пропеллером своими руками — подробная инструкция и чертежи.

Особенности флюгера с пропеллером

Форма этого устройства может быть разнообразной. Чаще всего флюгер имеет облик домашних и диких животных, ангела, персонажей из сказок, а также может представлять собой форму самолета. Одним из главных факторов при выборе материала для изготовления флюгера следует учитывать окончательную цель его создания.

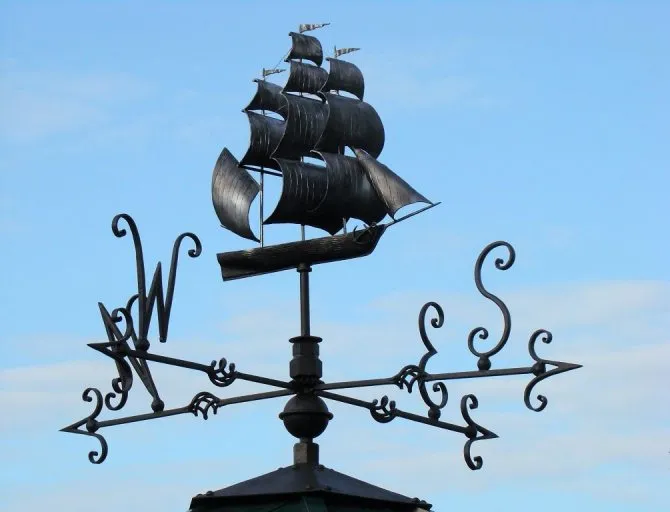

Флюгер является не только функциональным устройством, но и украшением крыши дома

Выбор материала для изготовления флюгера

Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

Подробнее о том, из чего можно самостоятельно сделать флюгер, читайте в нашей статье — Откуда ветер дует: как сделать флюгер своими руками.

Флюгер из древесины

Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

Стальной флюгер

Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

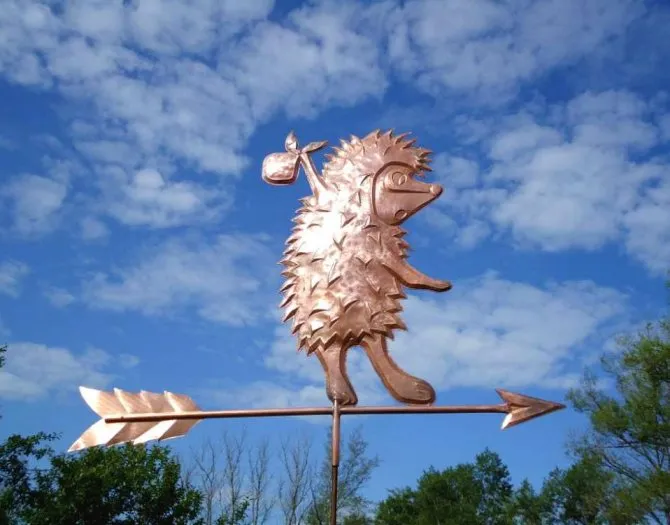

Флюгер из меди

Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

Пластиковые конструкции

Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

Фанера

Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

Инструменты для изготовления флюгера

Список инструментов для изготовления этого прибора довольно прост:

• ножницы по металлу;
• ножовка или пила;
• наждачная бумага разной фракции;
• электрическая дрель;
• болгарка;
• канцелярские инструменты, например, линейка, карандаш, клей.

Из чего сделать флюгер

Указатели направления ветра изготавливают из самых разных материалов. Главное, чтобы эти материалы были прочными и хорошо переносили погодные воздействия. Таким условиям отвечают следующие материалы:

• Листовая сталь толщиной от 2 до 5 мм. Очень долговечный получается флюгер, но работать с таким металлом тяжело.
• Оцинкованная сталь. Из этого материала делают объемные указатели направления ветра. Две одинаковые детали соединяют, придав им какой-то объем. С ними все хорошо, но красить тяжело — только порошковая краска и некоторые автомобильные сцепляются с оцинковкой достаточно надежно.

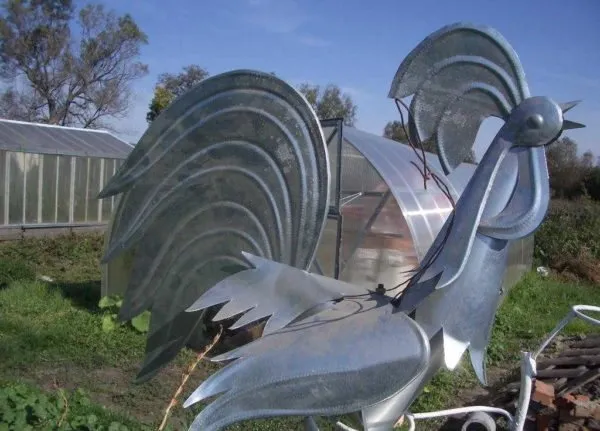

Из оцинкованной стали можно сделать объемные флюгеры

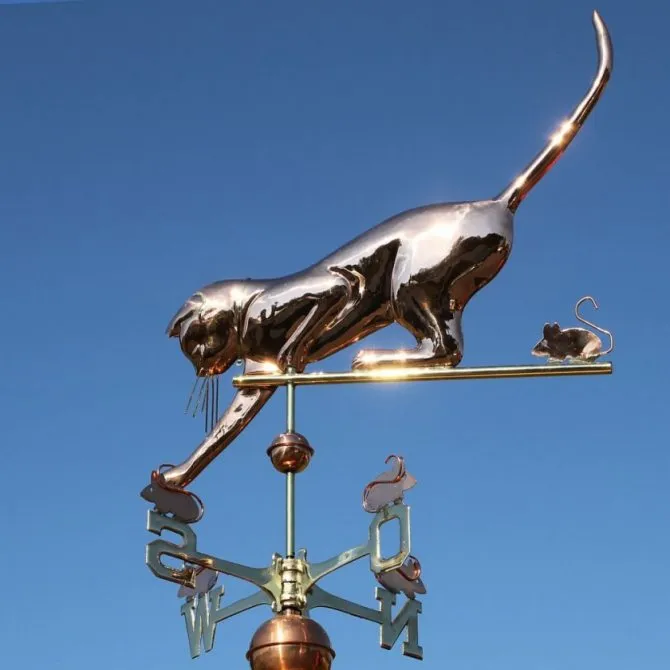

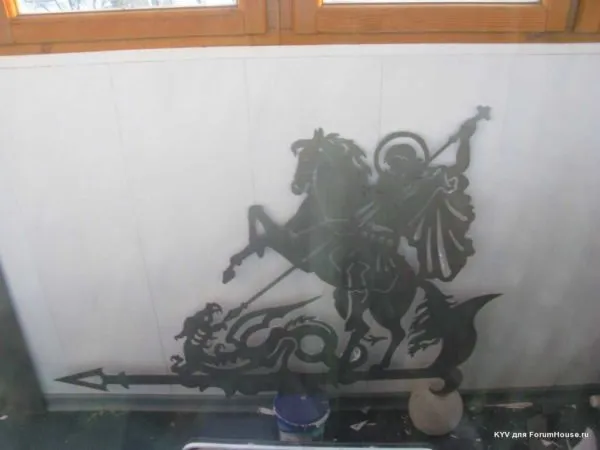

Некоторые изделия больше похожи на произведение искусства

Самые долговечные, естественно, металлические флюгеры. Но резка листового металла — сложная задача. Листы потоньше — 2-3 мм, еще можно попытаться вырезать электролобзиком с пилками хорошего качества. И то, придется запасти их в большом количестве. Все остальные материалы этим инструментом режутся «на ура».

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

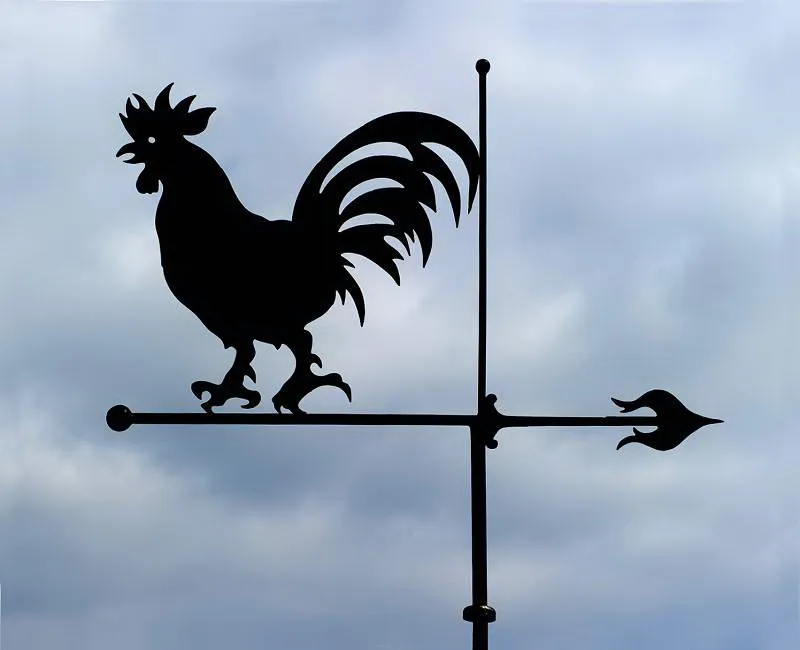

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

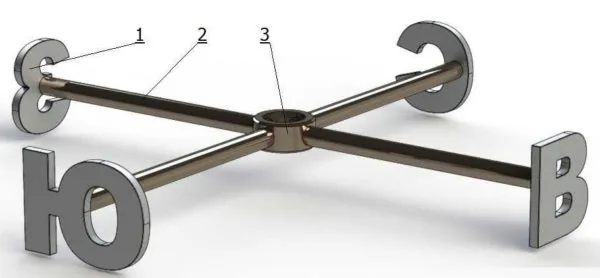

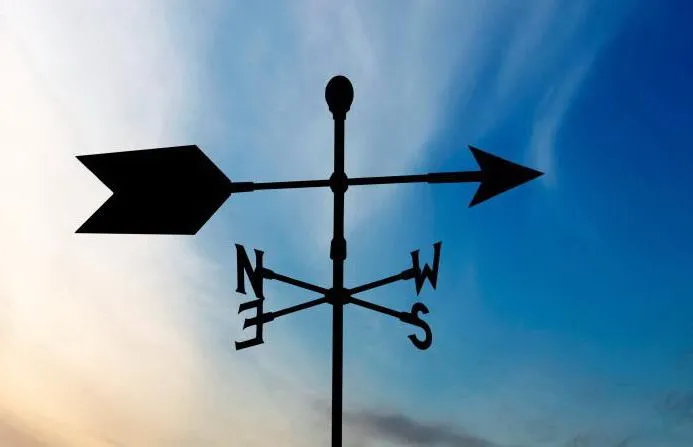

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

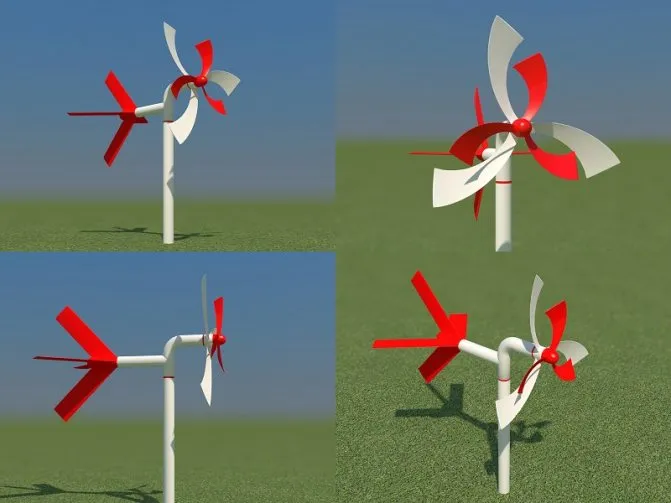

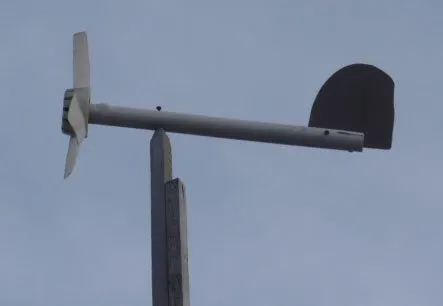

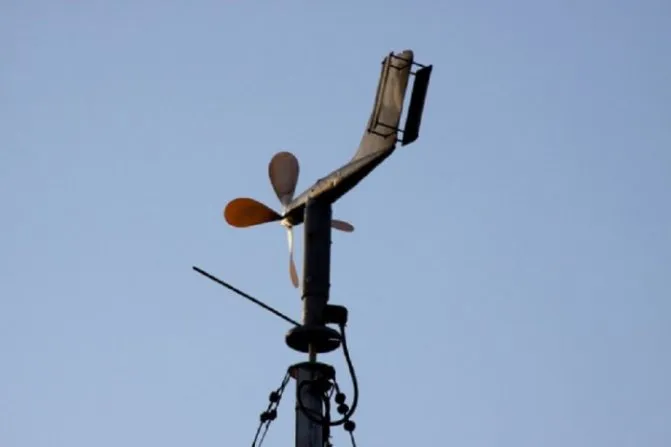

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

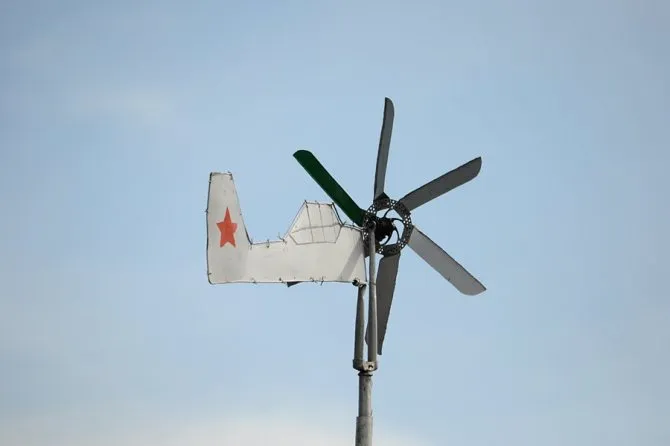

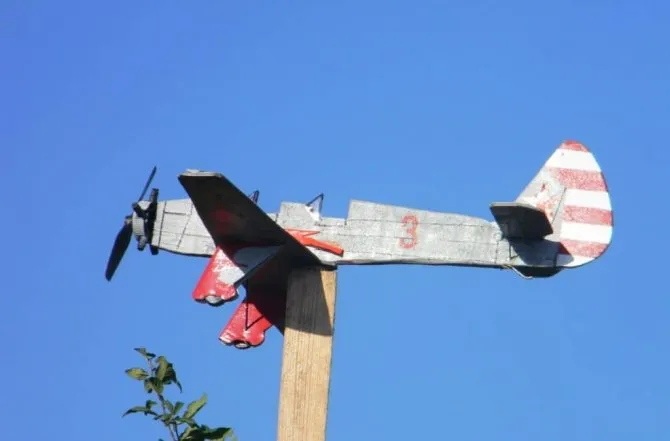

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
2. Внутрь трубы устанавливается подшипник.
3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Читать также: Как правильно собрать насос малыш

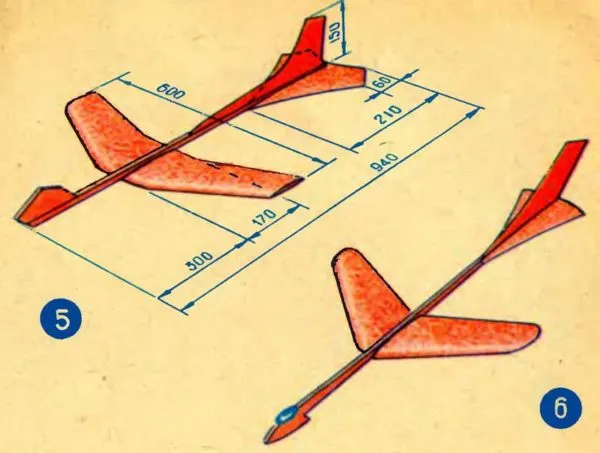

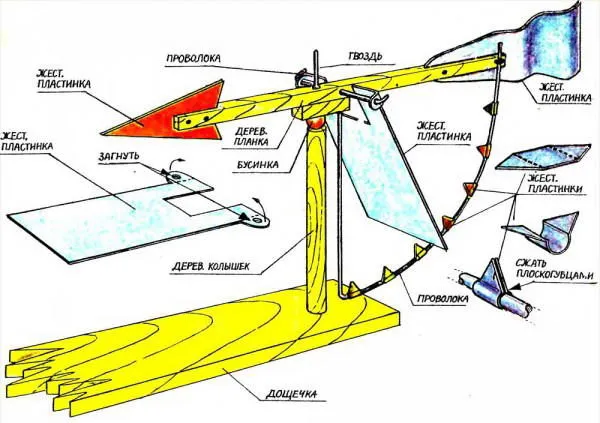

Чертёж флюгера самолёта с пропеллером

Флюгер обычно располагается на крыше, поэтому к нему выставляются высокие эстетические требования — по его внешнему виду будут судить не только о вкусе хозяина дома, но и о достатке. Поэтому очень важно спроектировать конструкцию правильно, при этом проявив максимум фантазии и творческого подхода. Чертёж будущей модели должен быть максимально подробным и точным.

Чертёж будущей модели самолёта должен быть максимально подробным и с точными размерами

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

• При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
• При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

Некоторые изделия больше похожи на произведение искусства

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

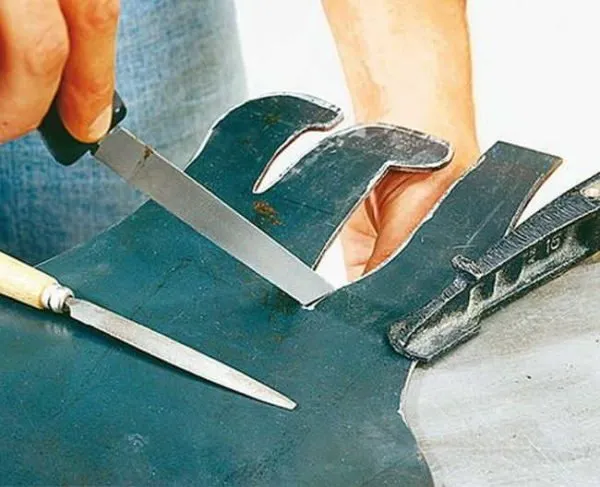

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Конструирование самолета

Проявить творческие наклонности позволяет изготовление своими руками конструкции в форме самолета. Вся работа состоит из двух ключевых блоков – сооружение непосредственно фигуры летательного аппарата и обустройство штока для его крепления. Ориентировочные размеры самолета при проектировании: длина – 50 см, размах крыльев – 30 см.

Важно! Конструкцию желательно сделать из легкого материала: фанеры, пенопласта и прочее. Это обеспечит беспрепятственное вращение самолета на оси штока.

Для обустройства штока потребуется подготовить:

• Металлическую трубу достаточной длины. В верхней части нарезается резьба, противоположный край помещается в подшипник. Оптимальный диаметр внутреннего кольца трубки не менее 10 мм.
• Металлический прут в роли оси флюгера. Его диаметр должен соответствовать подшипнику на корпусе.
• Роза ветров фиксируется на конец трубы, обладающей резьбой.
• Ось вставляется в сквозное отверстие таким образом, чтобы детали будущего флюгера в форме самолета плотно размещались в кольце подшипника.
• Важный этап – проверить степень чувствительности конструкции. Для контроля легкости скольжения оси флюгера требуется задать движение.
  Замечание! Для защиты корпуса конструкции от влаги, сверху него приваривается стальной или медный колпачок.
• Вычислив требуемый размер оси флюгера, лишнюю часть обрезают.
• Самолет фиксируют на шток с небольшим наклоном. Потоки ветра, попадающие на крыло, приводят в движение конструкцию.

Оценить более сложную конструкцию флюгера самолета можно в предложенном видео:

Какие бывают разновидности флюгеров

Первоначально прибор предназначался для определения направления ветра и измерения его силы. Со временем флюгера усовершенствовались и их стали использовать для других целей.

Существует несколько видов конструкции:

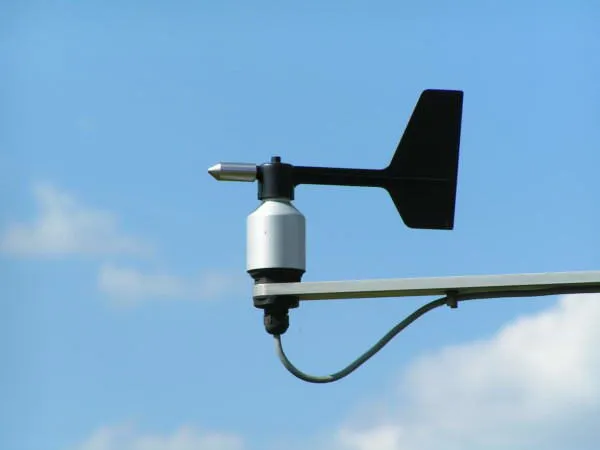

• Метеорологический прибор , как и раньше, используется по назначению. Флюгер обладает точной балансировкой, а для его изготовления применяется только ковка. Современные метеорологические станции пользуются усовершенствованными электронными приборами, но некоторые метеорологи по старинке любят наблюдать за указаниями флюгера.



• Прибор Вильде , кроме направления ветра, может измерять его силу. Его оснащают винтом или подвешивают пластину. По отклонению пластины от вертикальной нулевой точки и шкале узнают силу ветра. Вдобавок шум винта отпугивает птиц от подоспевающего урожая.

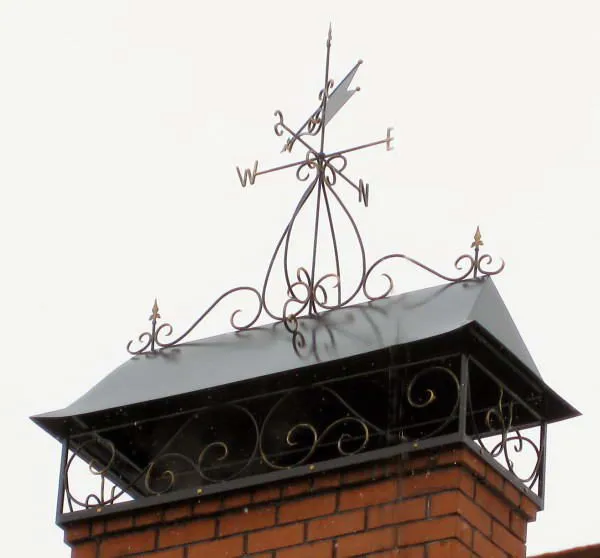

• Дымоходные флюгеры имеют много разных названий, например, флюгарка или дымник. Но суть их одна – это колпак, защищающий дымоходную трубу от разрушения и проникновения внутрь птиц. Часто дымники усовершенствуют дефлектором, защищающим дымоход от обратной тяги. А вот сверху самого колпака для красоты многие ставят вращающуюся декоративную фигурку, можно даже с пропеллером. Это и есть та самая флюгарка.



• Декоративные модели служат просто украшением крыши. Их могут делать даже без розы ветров, указывающей стороны света. Даже если указатели есть, они аналогично больше исполняют роль декорации. Определить точное направление ветра по ним вряд ли удастся. Подобные флюгеры изготавливают в виде фигур птиц и зверей. Самый простой – это установленный горизонтально на оси деревянный брусок с пропеллером, напоминающий самолет.

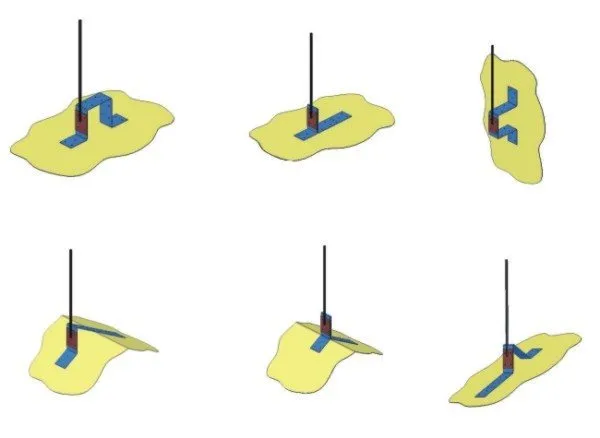

Методы крепления флюгера на крышу

Традиционно флюгер устанавливают на крыше здания. Местом крепления может быть конек, дымоход или вентиляционная труба. Подойдет любой шест или кровля хозпостройки, главное, чтобы минимальная высота от земли составляла 5 м.

После того как сделали своими руками флюгер, его надо правильно установить. Важно не забыть в корпус с подшипниками натолкать солидола. Приваренными к корпусу пластинами флюгер удобно крепить на колпак дымохода или конек. Если основание плоское, то лучше сделать своими руками круглый фланец с отверстиями под саморезы и приварить его снизу корпуса вместо пластин. К вертикальному шесту удобней будет фиксировать изделие хомутами.

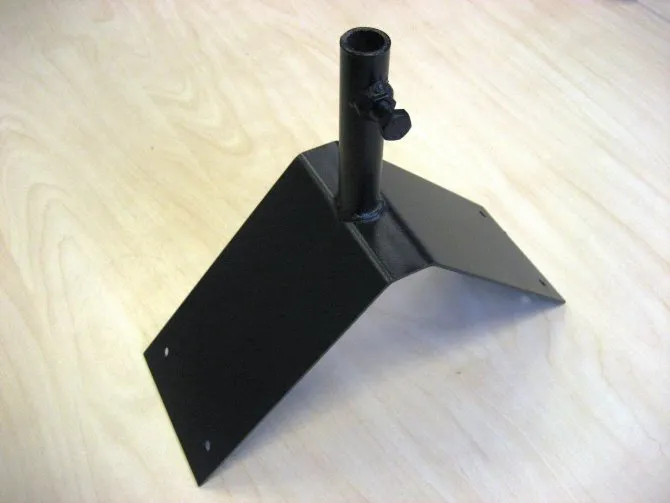

Готовые крепежи можно приобрести в магазине. Дешевые модели, предназначенные для крепления на кровельный конек, изготовлены в виде простого металлического уголка. Изделия дороже оснащены регулировочными винтами.

Правильно установленный флюгер сразу даст о себе знать. При малейшем ветре флюгарка с пропеллером начнет вращаться.

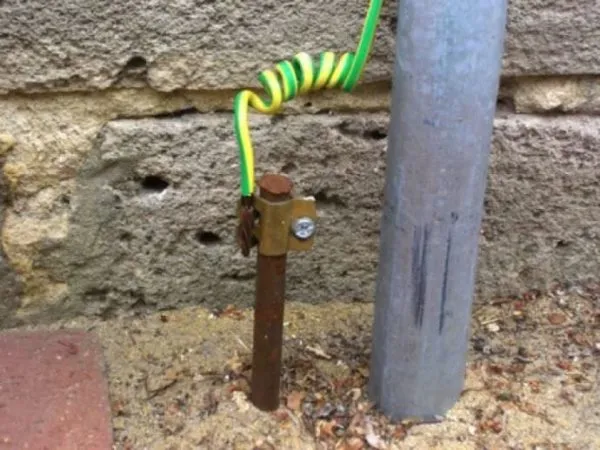

Металлический ветряк с пропеллером имеет свойство брать на себя разряды молнии, то есть он становится своеобразным молниеприемником. Особенно это опасно, если флюгер установлен на металлическом кровельном покрытии, например, из металлочерепицы. Для безопасности конструкцию надо заземлить. Сделать это можно своими руками довольно просто. Берут многожильный медный провод в изоляции и прикрепляют болтовым соединением один конец к флюгеру, а другой – к контуру заземления возле дома. Если его нет, в землю можно забить на глубину 1,5 м металлическую трубу или уголок, а сверху приварить болт для провода.

Изготовленный самостоятельно флюгер будет работать, и радовать хозяев долгие годы. Необходимо лишь 1 раз в год смазывать подшипники.

Самодельные флюгера разной сложности: фото-отчеты

При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса. Каждый выбирает то, что ему больше нравится. Чтобы сформировалось хотя бы общее представление о том, как можно сделать это полезное для дачного или садового участка устройство, приведем несколько примеров самодельных флюгеров с пошаговыми фото.

Можно и такие сделать

На основе подшипника с помпы ВАЗ

Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.

Делаем флюгер своими руками

Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.

Понемногу собираем конструкцию

Из алюминиевого листа толщиной 2 мм вырезан кот, буквы сделаны из оцинкованной стали. Их покрасим из баллончика ярко-красной автоэмалью, кота — черной.

Составляющие для самодельного флюгера

Остается только приварить/прикрепить все части, собрав флюгер.

Так все выглядит в собранном виде

Самодельный металлический флюгер на подшипнике готов. Можно устанавливать на крыше.

Простейший флюгер за 5 минут из подручных материалов

На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:

• пластиковый или бумажный стакан (желательно большой емкости);
• толстая проволока (можно использовать алюминиевую или сталистую);
• пластиковая стяжка;
• шайба с внутренним диаметром не меньше диаметра проволоки.

Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.

Делаем флюгер своими руками из подручных материалов

С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.

Указатель в работе

Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.

Пошаговая инструкция по изготовлению флюгера самолёта

Данное устройство станет визитной карточкой дома лишь в том случае, если элемент будет правильно сделан и установлен.

Металлический флюгер

Выполняется он в такой последовательности:

1. Отрезать трубу длиной 120 мм. Сделать в ней небольшие отверстия для крепления к опоре заклёпками или болтами. Предварительно в отверстиях необходимо сделать резьбу.
2. Вставить подшипники с каждого конца в трубу, закрепив сваркой. Дополнительно зафиксировать подшипники можно путём нагрева трубы, в которую и нужно вставить подшипник. После того как труба остынет, в ней подшипники засядут довольно прочно. Саму трубу набить солидолом.

Подшипники помогают флюгарке легко вращаться вокруг своей оси

Специальными ножницами по металлу лист стали очень легко резать

Флюгер из пластиковых бутылок

Сделать флюгер самолёт можно из пластиковых бутылок. Для этого надо:

От бутылки надо отрезать верхнюю часть и донышко

Нижнюю часть бутылки надо нарезать полосками

В пробках шилом нужно сделать отверстия для оси

Выглядит флюгер из пластиковой бутылки не очень эстетично, но выполняет свои функции эффективно

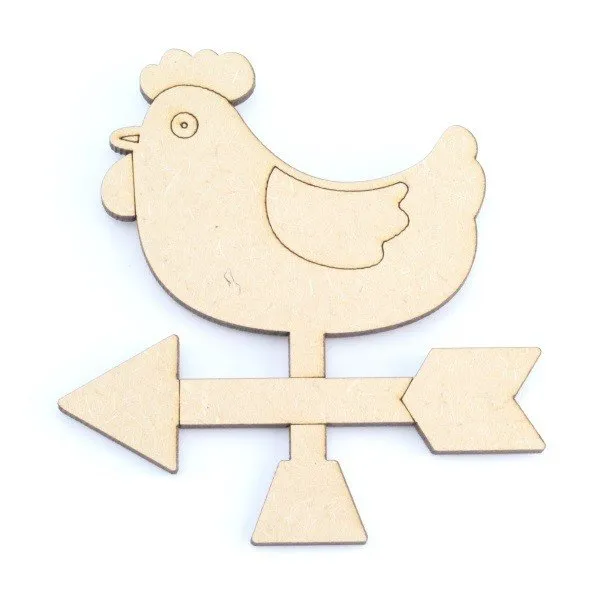

Флюгер из фанеры

Для самодельного флюгера можно использовать обрезки фанеры. Кроме этого материала, вам понадобятся:

• гвозди или саморезы;
• плоские бусины — 3 штуки;
• специальный клей для фанеры;
• небольшой деревянный брусок;
• защитная краска.

Все работы по изготовлению флюгера из данного материала выполняются в следующем порядке:

Для флюгера из фанеры нужно три треугольника разного размера

Срок эксплуатации флюгера из фанеры всего один сезон

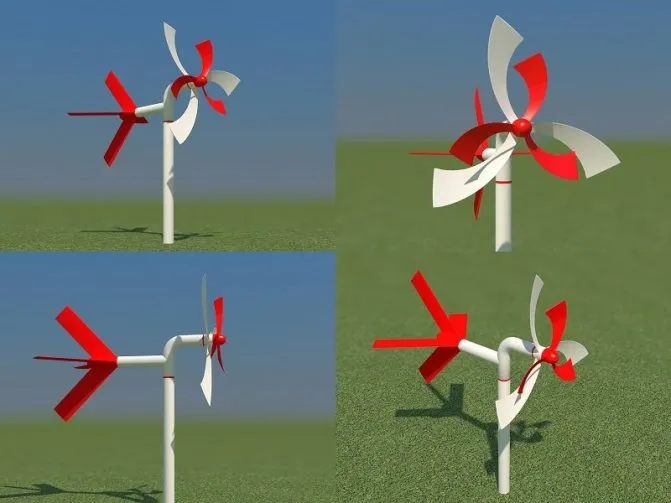

Пропеллер своими руками

Состоит из нескольких лопастей, которые крепятся на оси вращения. Для изготовления вам понадобится:

Пропеллер можно изготовить из любого материала

Процесс изготовления выглядит следующим образом:

1. Подготовить деревянный брусок со стороной 5 см. На каждой грани кубика прочертить диагонали, отметить место их пересечения. В одной из плоскостей высверлить сквозное отверстие.
2. На листе жести разметить отрезки, равные ширине бруска. Вырезать полосы размером 15х5 см. Таких полос должно быть 4. Обработать края каждой полосы точильным станком.
3. Каждую полосу условно разделить на 5 частей. Одну из них согнуть пассатижами под прямым углом. В итоге у вас должно получиться четыре лопасти Г-образной формы. Каждую заготовку поставить по диагонали на одну сторону деревянного кубика с отверстием.
4. Выступающие части жести необходимо отрезать таким образом, чтобы та часть, которая будет фиксирована, была остроугольный.
5. Теперь лопасти необходимо зафиксировать шурупами в двух местах.
6. Другой деревянный брус заточить с одного конца под конус, с этой стороны крепить кубик с лопастями с помощью гвоздя. Этот пропеллер можно устанавливать на изготовленном заранее флюгере.

Помните, что при установке флюгера на крыше нужно следить за тем, чтобы не была нарушена гидроизоляция последней, иначе протечек не избежать. Также не рекомендуется устанавливать флюгер на конёк или трубу дымохода. Неправильный монтаж может привести и к тому, что устройство будет сильно шуметь, отпугивая птиц и раздражая окружающих.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

• тиски и
• электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.
