Выкройка колпака на трубу дымохода — чертежи, размеры, фото и инструкция по установке своими руками

Наличие камина или печи в доме – популярное решение для организации частного жилища. Эти конструкции обогревают хозяев в холодное время и придают помещению уютную атмосферу. Однако это сложные строительные элементы, которые должны соответствовать требованиям пожарной безопасности.

1. Как называется колпак на трубу дымохода
2. Виды колпаков на дымоходы
3. Выбор материала
4. Чертежи и размеры колпаков на дымоход
5. Как сделать козырек на трубу дымохода своими руками
6. Простой круглый
7. Двускатный
8. Монтаж колпака на трубу дымохода
9. Заключение

Как называется колпак на трубу дымохода

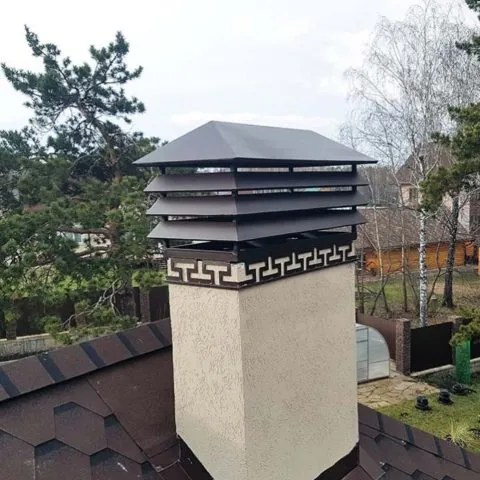

Четырехскатный колпак на трубе с дополнительными вентиляционными проемами не только привлекательно выглядит, но и отлично справляется со своими функциями

Для того чтобы дождевая вода и мусор не попадали по трубе в дом, на дымоход своими руками устанавливают колпак. Он не только защищает внутреннюю часть здания, но и продлевает срок службы самой трубы.

Навершие дымохода называют дымником. Благодаря этому элементу пыль не попадает по трубе в жилище, а птицы – не вьют гнезда. Для вывода вредных выделений из трубы дымохода колпак должен соответствовать необходимым размерам. В противном случае газу будет некуда выходить, и он устремится вниз, приводя к задымлению комнаты. А это чревато отравлением угарным газом людей и животных, находящихся в помещении.

Виды колпаков на дымоходы

В зависимости от дизайнерских предпочтений и характера дымохода различают разные формы дымников. Немаловажный фактор при выборе конструкции – количество выпадаемых осадков. Выделяют два типа колпаков на трубы:

1. Зонт (круглый) предназначен только для защиты от внешних условий среды. Он наиболее прост в изготовлении своими руками. Форма может быть разной – квадратная, треугольная, прямоугольная. Чаще всего для защиты трубы используют традиционный круглый вариант.

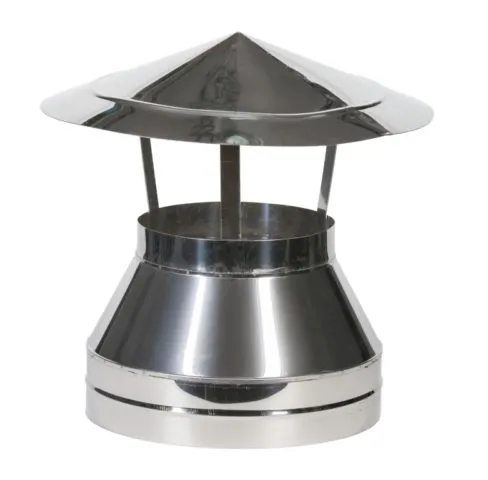

   Зонт – самый простой в изготовлении вид колпака

2. Капельник (двускатный или четырехскатный) – более сложная конструкция, которая помимо защиты от осадков отводит излишки влаги и препятствует образованию льда внутри стенок дымохода.

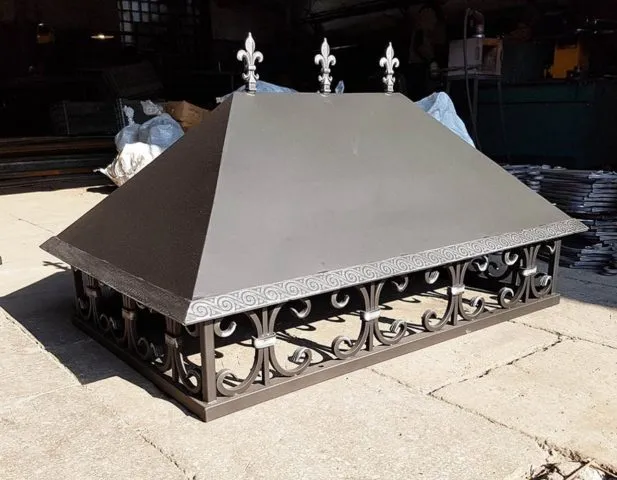

   Капельник отличается большей вариативностью в декорировании дома

Совет! Колпак на кирпичный дымоход можно выполнить своими руками. Обычно его сочетают с двускатным вариантом оформления, так как он подчеркивает квадратную архитектуру дома.

Выбор материала

Также колпаки различают по материалу изготовления. Для того чтобы конструкция простояла много лет, лучше не экономить и приобрести прочную сталь. Если такой возможности нет, необходимо купить материал, способный выдерживать высокие температуры и действие коррозии.

Оптимальными считают следующие варианты:

• медь;
• цинк-титан;
• оцинкованная сталь;
• нержавейка.

Медные колпаки характеризуются длительным сроком эксплуатации – около 80 лет. Металл занимает первые позиции в списке самых долговечных материалов. Дымник из цинк-титанового сплава считают относительно современным решением. С начала 2018 года многие компании перешли на производство деталей из этого сплава. Они более дешевы, чем медные, имеют средний срок службы – в пределах 50 лет.

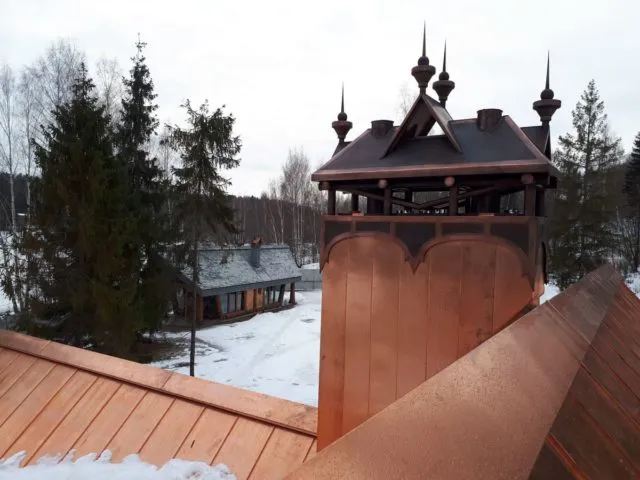

Интересное оформление своими руками медного колпака на дымоходе

Нержавейка – бюджетный вариант обустройства колпака. Из-за низких цен дымники из нержавеющей стали можно увидеть на каждом втором доме. Однако в продолжительности жизни конструкция уступает другим видам – всего около 20 лет.

Совет! Неплохой альтернативой могут стать изделия из полиэстера или пурала.

Чертежи и размеры колпаков на дымоход

Перед тем как приниматься за установку колпака на трубу своими руками понадобится составить чертеж. Для этого необходимо измерить поверхности оголовка, на котором будет установлен дымник, и набросать на лист эскиз с указанием размеров плоскостей.

При составлении чертежа своими руками нужно знать следующее:

1. Чтобы продукты горения равномерно выходили из трубы дымохода, высота конструкции должна превышать 10 см. В этом случае дым не будет проникать обратно в помещение.
2. Диаметр конструкции изготавливают на 100 мм шире диаметра трубы. Это нужно для того, чтобы вода не скатывалась по краям в дымоход.
3. Угол ската должен составлять примерно 30-45°.

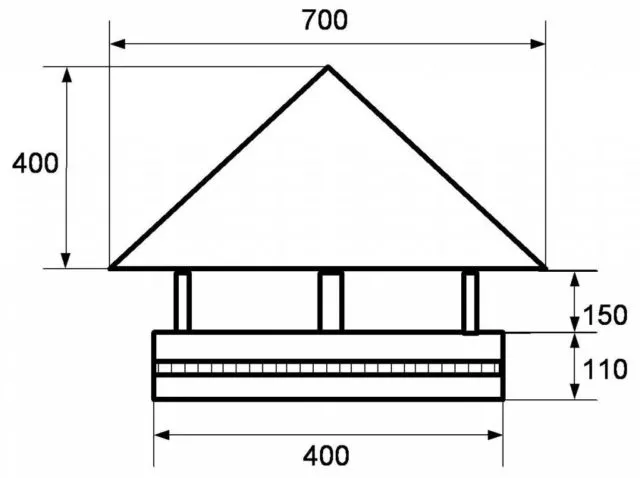

Правильный козырек на дымоход с размерами поможет смастерить конструкцию своими руками

После оформления рисунка можно приступать непосредственно к процессу изготовления.

Как сделать козырек на трубу дымохода своими руками

Для монтажа своими руками понадобятся следующие инструменты:

• ножницы по металлу;
• дрель;
• циркуль;
• заклепочник;
• тиски;
• молоток.

Размеры определены, чертеж сформирован, инструменты собраны, значит, пора приступать к установке.

Простой круглый

Самый простой дымник – круглый. Для монтажа своими руками выполняют ряд действий:

1. В деревянную планку вворачивают два самореза на расстоянии увеличенного на 15 см радиуса изделия.
2. С помощью циркуля помечают на листе центр окружности, после чего вырезают заготовку ножницами по металлу.
3. Помечают сектор окружности (длиной 12 см), вырезают эту часть и совмещают внешние углы.
4. Посредством тисков углы фиксируют, а вдоль конструкции просверливают три отверстия.
5. Своими руками соединяют концы будущего колпака винтами или заклепками.
6. Крепят колпак на дымоход.

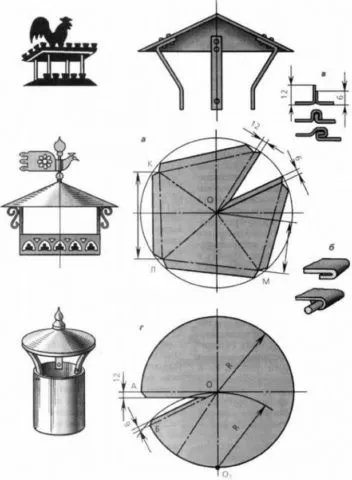

Разметка сектора окружности на чертеже

Главная часть козырька готова, теперь необходимо поставить ее на ножки. Их изготавливают из металлических или стальных полос, предварительно согнутых несколько раз для придания прочности. Ножки соединяют своими руками с зонтом заклепками. Колпак для дымохода готов.

Двускатный

Двускатный дымник может подчеркнуть архитектуру дома, однако для его изготовления понадобится листогиб или станок. Если нет ни того, ни другого, можно попробовать согнуть детали своими руками.

Процесс монтажа проходит следующим образом:

1. Рассчитывают размеры дымохода, отмечают их на металле.
2. Загибая углы в сторону нижней части, придают листу металла квадратную форму.
3. В качестве жестких опор используют металлические уголки толщиной около 0,5 см.
4. Устанавливают дымник на трубу.

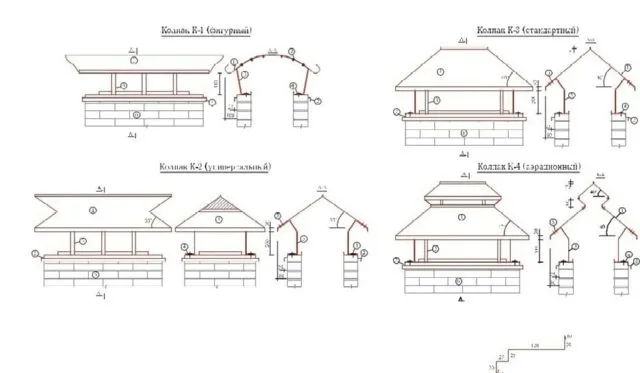

Фото чертежа квадратного колпака на дымоход поможет правильно собрать конструкцию

Совет! Чтобы колпак легко садился на трубу дымохода, лучше сделать основание в виде Z-образного профиля с прямыми углами. Далее их останется соединить между собой с помощью заклепок.

Монтаж колпака на трубу дымохода

Некоторые владельцы стараются сделать колпак для дымохода более эстетичным и выделяющимся, но забывают про элементарные требования пожарной безопасности. Нормальное функционирование гораздо важнее внешнего вида, поэтому устанавливают козырек своими руками, руководствуясь следующими правилами:

1. В случае если дымоходная труба изготовлена из кирпича и напрямую подходит к котлу, необходимо накрыть его листом с выходящим патрубком.
2. Если для изготовления дымника будет использован лист с проемами для вентиляции, лучше применять для оформления двускатный вариант.
3. Если у теплогенератора высокий КПД (составляет более 85 %), устанавливать козырек в форме пирамиды не рекомендуют. Для монтажа своими руками применяют конусную форму с открытым соплом, чтобы внутри не собиралась влага, и не образовывался лед.
4. Для печных труб в качестве материала изготовления следует использовать изделия из нержавейки. Это позволит сэкономить и продлит срок эксплуатации конструкции.
5. Если владелец сомневается в правильности установки, лучше обратиться за помощью к специалисту. От качества установки, в первую очередь, будет зависеть безопасность и жизнь человека.

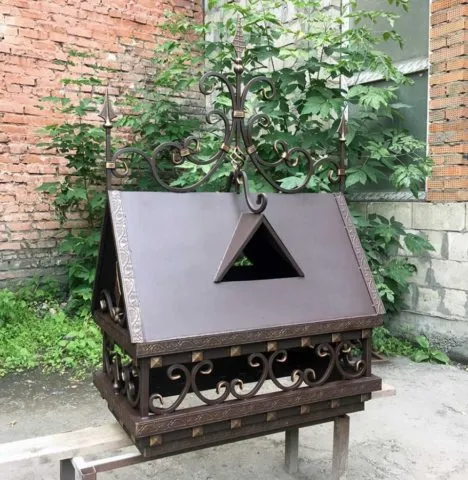

Красивое оформление двускатного дымника

Заключение

Колпак на трубу дымохода своими руками смастерить вполне возможно. Строительный элемент выполняет защитную и декоративную функцию. Он не позволяет проникать внешнему мусору и осадкам внутрь дома. Различают два вида колпаков – зонт и капельник. Первый предназначен для предотвращения попадания влаги, а второй также препятствует образованию наледи. Для изготовления дымника применяют прочные, стойкие к действию влаги материалы. Самым бюджетным вариантом считают изделия из нержавейки. Подобная конструкция простоит около 20 лет. Владельцам, желающим забыть, что в доме вообще есть крыша, рекомендуют покупать медные листы. Это самый долговечный материал, который прослужит целый век.
