Изготовление дымника на кирпичные трубы — польза и области применения

Для того чтобы предотвратить оседание загрязнений в дымовой трубе и избежать её повреждения из-за образования льда, рекомендуется применить защитный дымник. Опытные мастера-жестянщики способны изготовить дымники самых разнообразных форм, иногда на дымник устанавливают флюгер, который указывает направление ветра. Тем, кто желает, доступен вариант изготовления дымника своими руками.

Монтаж дымников

С давних времен дымники защищали дымоходы домов, не потеряли они своей актуальности и в наши дни. Если дровяные печи в домах сегодня редкость, то почти в каждом загородном доме есть камин, вытяжную трубу которого необходимо оградить от попадания в неё атмосферных осадков, птиц, осенней листвы и других посторонних предметов.

Нуждаются в такой же защите и все остальные трубы, выходящие на крышу: вентиляционные и дымовые трубы газовых отопительных приборов. Кроме защитной и декоративной функции, дымники способны выполнять ещё одну: они улучшают циркуляцию горячего воздуха в каминах и печах. Разберемся, как сделать дымник на трубу своими руками.

Назначение дымников

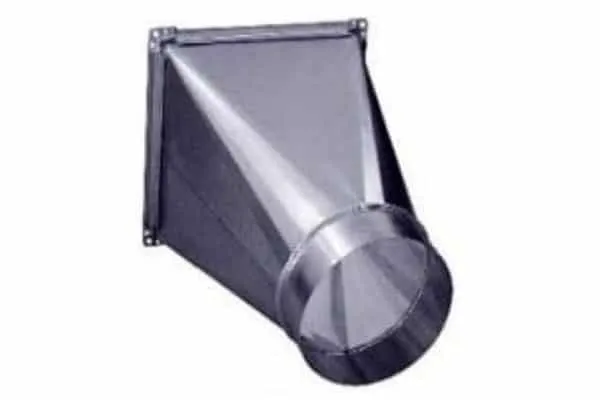

[rek_custom1] Дымник представляет собой сооружение в виде крыши либо верхушку трубы для дымохода, крепящуюся на колпаке. Это короб, который является связующим звеном дымника и трубы. Иногда так называют и сам защитный элемент трубы.

Оголовки похожи на квадратный либо прямоугольный шатер. Как выглядят дымники на трубы, фото покажет. Для чего предназначены эти элементы?

Они служат для предотвращения следующих проблем:

• выступают как защита от попадания внутрь трубы для дымохода птичьих гнезд, насекомых и другого мусора;
• продлевают эксплуатацию кирпичной кладки, оберегая ее от осадков;
• способствуют увеличению тяги в трубе для дымохода и помогают защитить от сильных ветров;
• преображают трубу дымохода, добавляя ей привлекательности.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку. Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления.

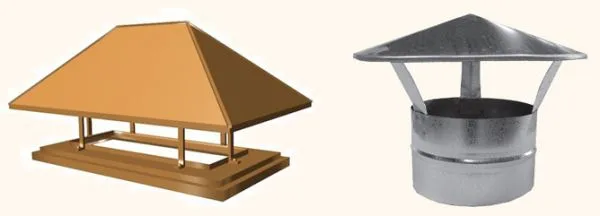

Виды колпаков

[rek_custom2] Флюгарки могут отличаться формой крыши, материалом изготовления, наличием дополнительных элементов конструкции.

По форме дымники на кирпичные трубы бывают с такими видами крыш:

• шатровой;
• сводчатой (полуцилиндрической);
• двускатной;
• четырехскатной (вальмовой);
• четырехщипцовой;
• шпилеобразной;
• плоской и пр.

Посмотреть перечисленные виды дымников на трубы, фото помогут.

По материалам изготовления колпаки делятся на следующие виды:

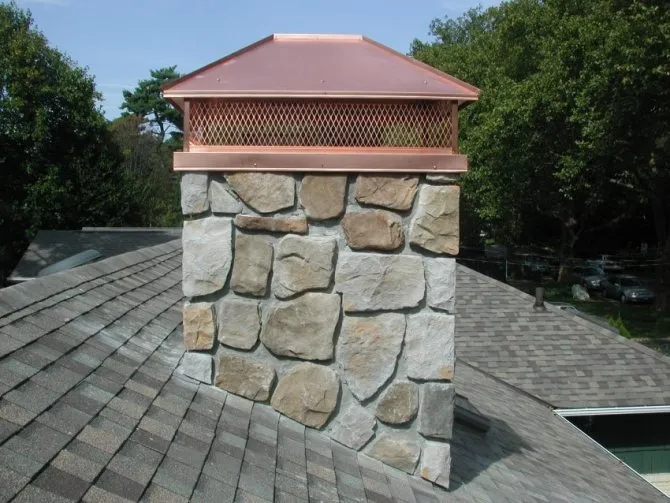

1. медные. Этот материал наиболее функционален, так как конструкции отличаются внешними привлекательными данными и отличными качествами при эксплуатации. Оголовок на трубу дымохода при правильной установке прослужит не один год. Медь впоследствии темнеет, что придает изделию старинный вид. При монтаже медного колпака, следует помнить, что при вступлении металла во взаимодействие с другими похожими веществами, происходит его окисление. Такой процесс способен сократить срок службы приспособления. Чтобы избежать таких проблем, во время монтирования дымника на трубу дымохода применяют для крепежа элементы из меди либо с ее содержанием.
2. стальные. У колпака из стали долговечность меньше чем у медного. Но он отличается более привлекательной ценой. Благодаря правильному монтажу и подбору крепежных элементов зонтики из стали будут эксплуатироваться 10-15 лет, а оголовок на трубу дымохода из нержавейки все 30 лет.
3. цинко-титановые. Нередко применяется для кровельно-монтажных работ, так как по техническим характеристикам он схож с медью. Флюгарки такого типа не потеряют свои качества в процессе службы до 50 лет. Для длительного срока эксплуатации, всего лишь требуется правильный монтаж приспособления.

В случае топки дровами установка окрашенного оголовка не имеет смысла, так он быстро лишится своего цвета, покрывшись копотью и сажей.

Колпаки любой формы снабжены добавочными конструкциями в виде:

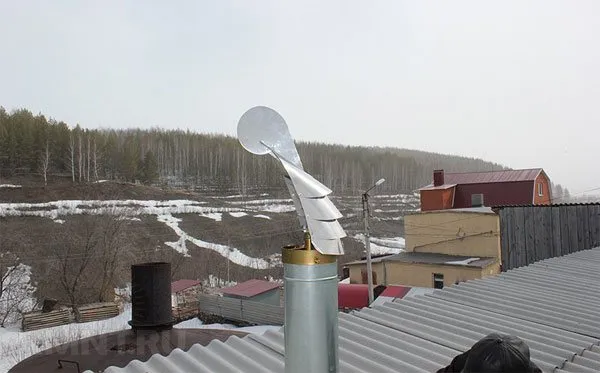

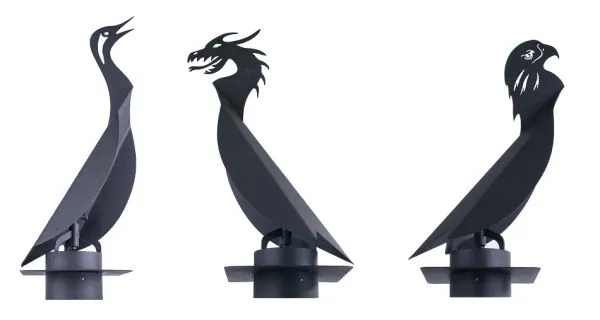

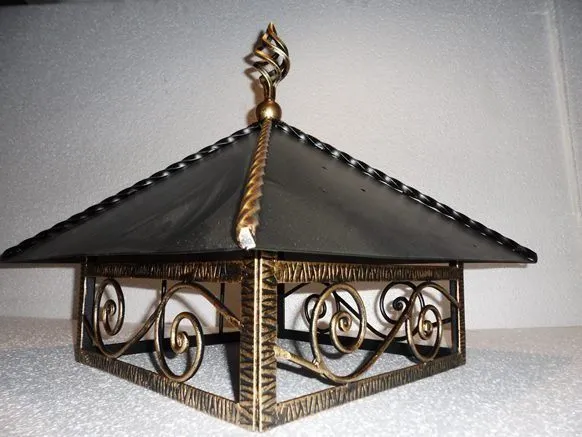

1. флюгера, выступающего и в качестве украшения, и ветроуказателя. Зачастую такой элемент соединен с заслонкой, предназначенной для того, чтобы служить щитом дымохода от ветра и отводить дым с подветренной стороны. Следовательно, флюгер служит для увеличения печной тяги и отведения дыма. Для изготовления флюгера применяют преимущественно металл.
2. сетки либо решетки с защитной функцией.Трубы для дымохода нередко используются птицами для строительства в них гнезд. Чтобы предотвратить это, а также чтобы мусор не попал в трубу, флюгарку по периметру огораживает сеткой.
3. вставки под основную крышу колпака. Данное приспособление монтируют под основную крышу дымника, защищая ее от горячего дыма.
4. откидной крышки. Чтобы чистить дымоход было проще, флюгарка может быть оснащена открывающейся крышкой. Или у самого колпака есть съемные элементы.

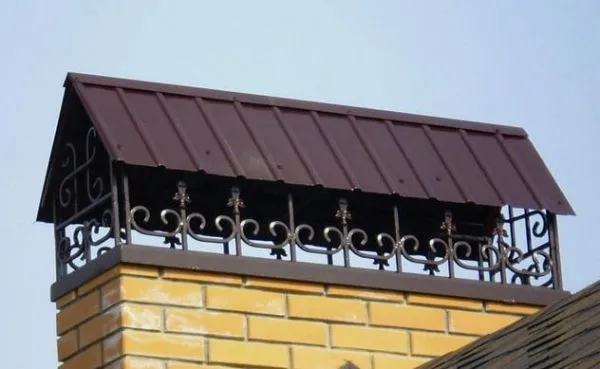

Виды и материал изготовления

Элемент может быть выполнен из различных материалов (медь, сталь, оцинкованная сталь, любые другие нержавеющие металлы). Чаще всего покрытие материала, из которого изготовлена верхняя часть аксессуара трубы, полимерное или с порошковой окраской.

ОБРАТИТЕ ВНИМАНИЕ!

Если предполагается утеплять дом с использованием дров, то дымники следует использовать без специального окрашивания.

Краска довольно быстро потускнеет под действием высокой температуры, а защитный элемент покроется слоем копоти.

Дымники классифицируются по способу изготовления:

• стандартные. Размер такого элемента напрямую зависит от сечения трубы. Он состоит из самой крышки и элемента юбки. Кроме того, имеются соединительные элементы этих частей. Устанавливаются на большинство видов труб, а также на фальштрубы;
• усиленной тяги. Такие доборные части устанавливают в местах, в которых необходим усиленный вывод отработанного воздуха. Они бывают с двойной крышкой, а могут иметь дополнительную функцию принудительной вытяжки;
• дымник с дополнительной крышкой. Наличие крышки на верхушке позволяет производить чистку трубы или ее ремонт;
• с плоской крышей. Целесообразно устанавливать на плоских кровлях. Оптимален в условиях теплого климата, где снежные осадки отсутствуют. В поясах более холодных для плоских крыш можно использовать дымники волновой гибки, но при этом скат кровли должен быть не менее 40°;
• дымник с сеткой. Отличается от стандартного варианта наличием металлизированной сетки, которая защищает от гнездования птиц, мусора и прочих внешних засоров.

Варианты изготовления элементов труб разные, однако, все они должны быть большего размера, чем сама труба и оснащены дополнительными частями.

Изготовление сводчатого дымника

Для изготовления дымника на трубу дымохода своими руками понадобится лишь 5 обычных деталей в виде согнутого листа в форме прямоугольника и 4 стойки.

Из металлической пластины вырезают прямоугольник с размерами, соответствующими фигуре, согнутой в дугу, чтобы она могла перекрыть отверстие трубы с немалым запасом.

При желании украсить колпак, делают на обеих противоположных сторонах прямоугольника надрезы одной длины и на одинаковом расстоянии друг от друга, при этом держа инструмент немного наискось для получения трапециевидных элементов.

Предварительно готовят 4 стойки из стального уголка или нескольких пластов стали для кровли. Их сгибают и сверлят отверстия для крепежей на концах.

Закрепляют стойки заклепками на углах прямоугольника из металла.

Сгибают пластину из металла в форме дуги и вставляют готовую флюгарку в отверстие дымохода таким образом, чтобы произошло плотное прилегание концов стоек к ее внутренним стенкам.

Просверливают отверстия в кирпичной кладке и закрепляют зонт при помощи длинных гвоздей или штырей.

При помощи инструмента отгибают элементы кромки, которые нарезали в противоположные стороны под прямым углом к плоскости крыши зонта.

Дымник, выполненный своими руками, готов.

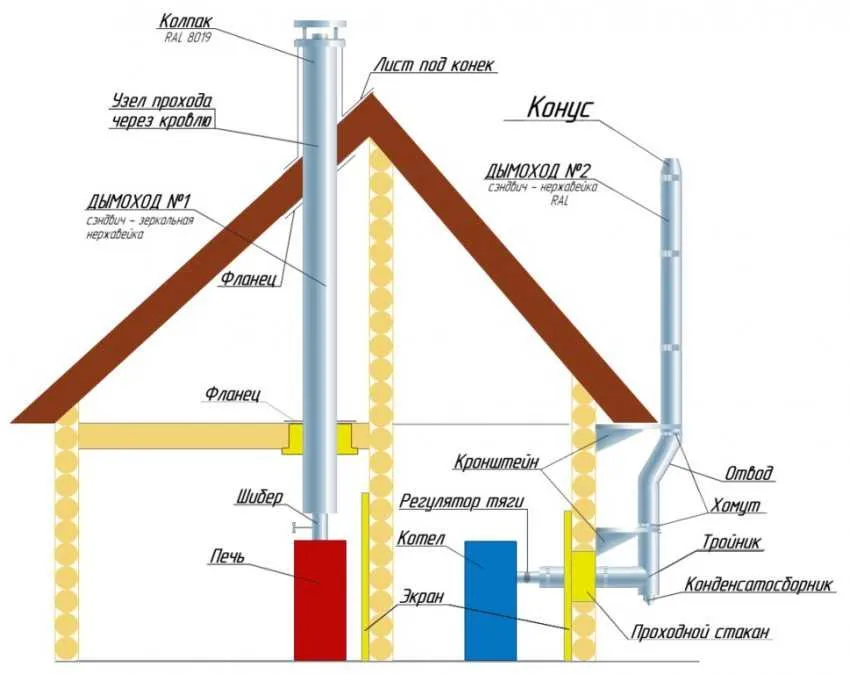

Особенности монтажа дымника на трубу

При монтаже дымника очень важно обеспечить его надежное крепление, поскольку он должен выдерживать сильные порывы ветра. Если колпак сдует, то в лучшем случае он повредит кровлю, а в худшем – приведет к травмированию жильцов или прохожих, поскольку сама конструкция достаточно тяжелая.

Для крепления можно использовать:

• Саморезы и дюбели – для трубы из облегченного кирпича.
• Анкеры – для колпака большой массы.

Дымник фиксируют к самому верхнему ряду кирпичей. На первом этапе необходимо подготовить отверстия под саморезы или анкеры. Их штробят непосредственно в цементных швах кладки. Лучше делать это по предварительно выполненной разметке. Когда отверстия будут готовы, можно крепить сам колпак. Перед помещением внутрь дюбели рекомендуют обмакнуть в цементный раствор – так они будут зафиксированы более надежно. После установки дюбелей остается только закрепить элемент саморезами.

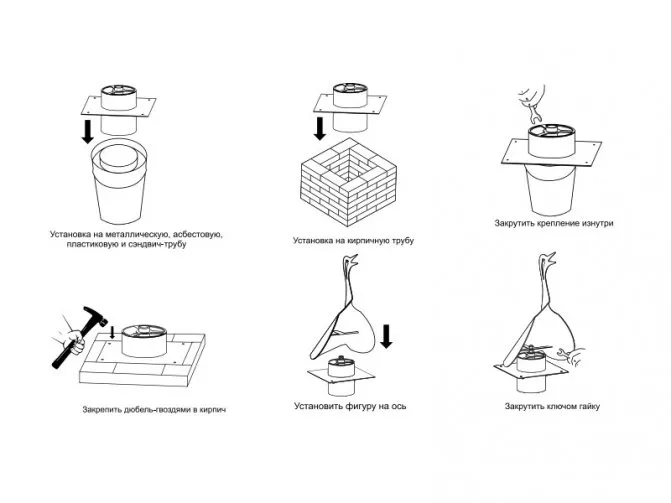

Схема установки флюгера на трубу

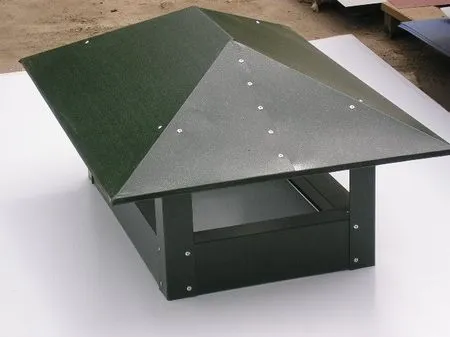

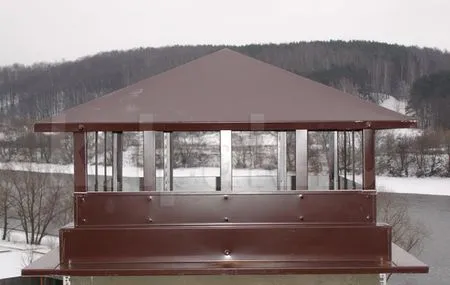

Изготовление шатрового колпака

Колпак с крышей в виде шатра – пирамидка, которая состоит из 4-х похожих равнобедренных треугольников. Его просто выполнить своими руками.

Размер основания треугольников влияет на крутизну крыши – чем меньше треугольники, тем круче скаты.

Сначала делают чертеж зонта на крупном бумажном или картонном листе.

Вырезают модель, сгибают ее по диагоналям и примеряют к дымоходу. Следуя данным примерки, проводят уменьшение или увеличение размера основания.

Переносят готовый шаблон на металлическую пластину, не забывая про крайние кромки.

Вырезают деталь при помощи ножниц по металлу.

Кладут развертку на верстак и куют их. Для большей прочности и жесткости конструкции в кромку закатывают проволоку.

Соединяют края развертки с помощью простого фальца. Сначала сгибают кромки, чтобы достичь их перпендикулярности основной плоскости и параллельного соотношения. Затем загибают кромку (12 мм) более высокую на короткую (6 мм). Куют фальц для того, чтобы он был в одной плоскости с одной из граней флюгарки.

Закрепляют колпак в дымоходной трубе с помощью металлических штырей.

Как выбрать и купить колпак на дымоход

Подобрать колпак правильной конструкции – задача непростая. И в первую очередь здесь стоит учитывать тип используемой котельной и вида топлива, которое применяется. В качестве примера можно рассмотреть тот факт, что для дымовых труб газовых котлов подходят только насадки в виде сопла. Они имеют открытый верх и единственные подходят для использования в этом случае.

На заметку! Установка насадок на трубы, которые обеспечивают дымоотвод от газовых котлов, регулируется нормативными документами, которые запрещают использование колпаков-зонтов для этого типа дымоходов.

У такого запрета есть вполне логичное обоснование: в зимнее время, когда температура опускается ниже нуля, колпак дымохода подвержен замерзанию и может покрываться льдом. С течением времени лед может закрыть большую часть проема, отведенного для выхода дыма, что приведет к его накоплению внутри конструкции. В этом случае появляется серьезная опасность для здоровья жителей дома, так как скапливаясь внутри, дым может послужить причиной серьезного отравления.

Замерзание происходит в результате образования конденсата, который появляется на поверхности холодного металла при контакте с достаточно теплыми продуктами горения. Иная ситуация лишь с твердотопливными котлами. В связи с тем, что его КПД практически никогда не превышает 70-80%, температура газа соответственно остается в пределах 150-250°С. Это неопасно и использование насадки вполне допустимо.

На заметку! Не стоит забывать, что в случае использования твердого топлива, колпак очень быстро покроется черной сажей. Так что не стоит выбирать слишком сложные рельефные модели, которые не поддаются очистке.

Важные моменты подготовки к сборке ↑

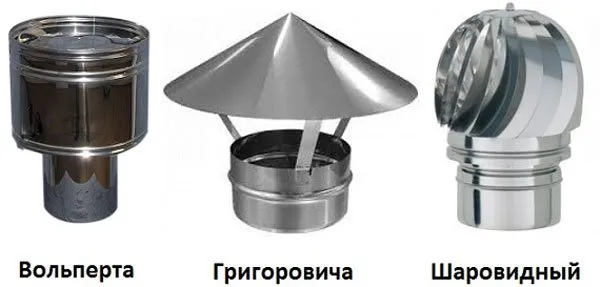

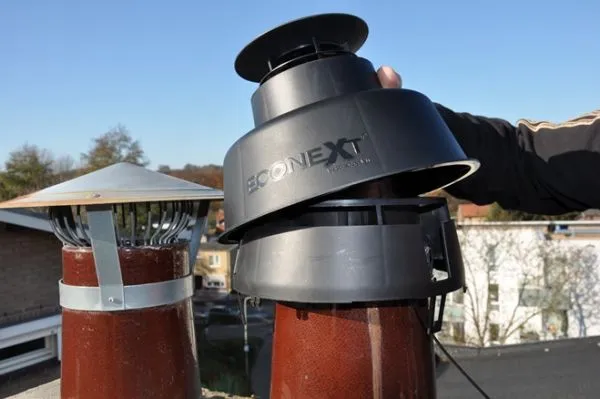

Существует много видов устройств, увеличивающих тягу в дымоходе. Есть довольно несложные в изготовлении варианты, пользующиеся популярностью – дефлекторы ЦАГИ, Григоровича, дымники, закрепляемые на кирпичных трубах. Хотя и у таких сложных конструкций, как дефлекторы-флюгеры, есть преимущество, благодаря которому они также пользуются успехом – эти устройства обеспечивают приличную тягу при любом направлении ветра.

Что необходимо из материалов и инструментов ↑

При создании любой из этих насадок на трубу для отвода продуктов сгорания можно использовать материалы и инструмент, не требующий таких специальных навыков, как, скажем, умение работать со сварочным аппаратом. Чтобы сделать дефлектор на дымоход своими руками, достаточно использовать:

• киянку из дерева либо резиновую;
• ножницы по металлу;
• рулетку;
• линейку;
• специальный мел по металлу;
• дрель электрическую;
• заклепочник ручной;
• сверла по металлу;
• ножовку по металлу;
• ножницы обычные;
• простой карандаш.

Сделать устройство несложно, имея в наличии:

• листовой металл, к примеру, оцинкованное железо;
• металлическую полосу или небольшого размера стальной уголок;
• заклепки алюминиевые (сверла подбираются по диаметру заклепок);
• для крепления изделия на дымоходе болты с гайками;
• картон для подготовки лекал.

Первый этап работы – составление чертежей и лекал ↑

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.

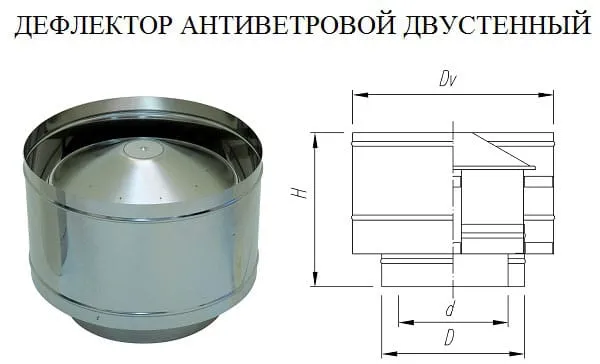

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

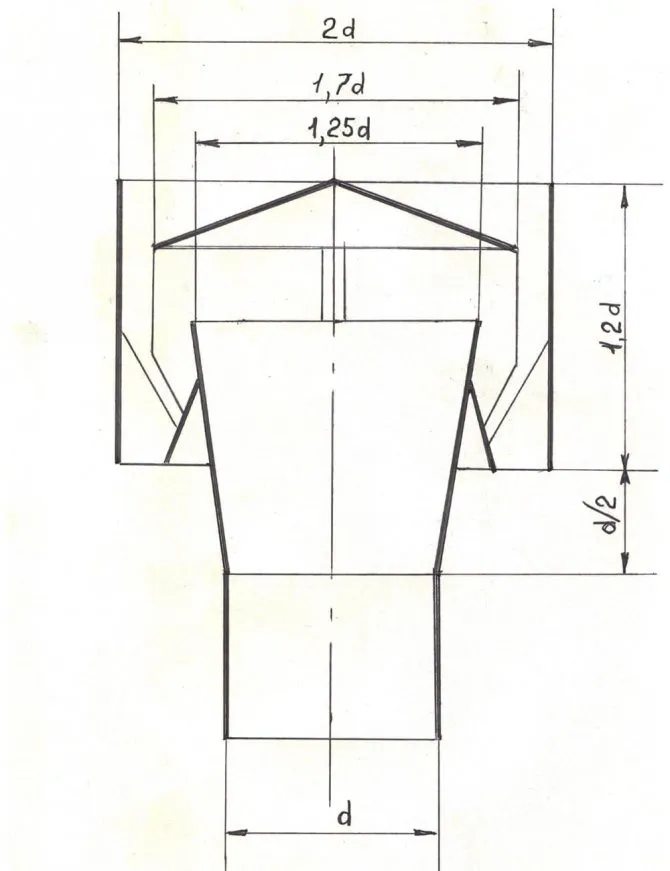

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

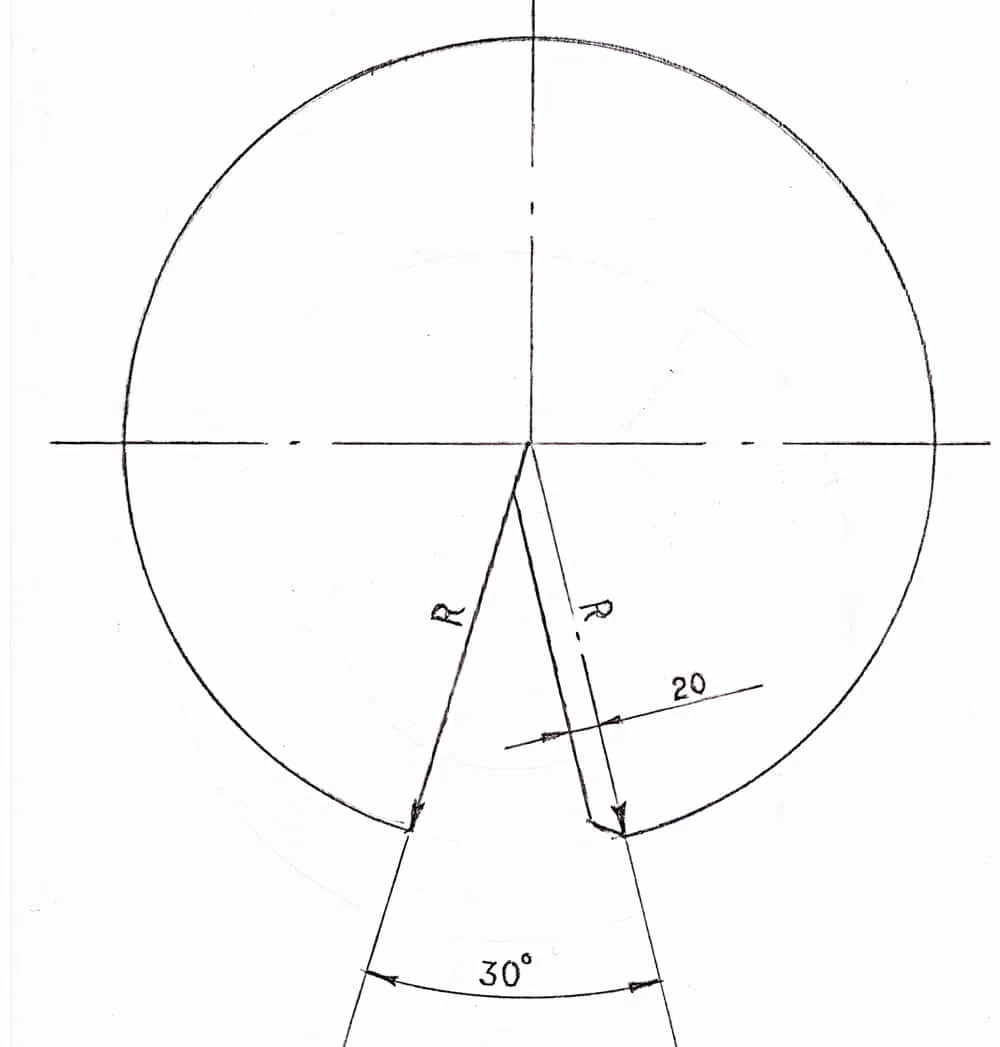

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Виды дымников в зависимости от формы

Во время выбора дымника можно найти самые разнообразные модели. Самыми популярными изделиями являются:

• флюгарки стандартной формы, которые представляют собой конструкцию с четырехскатным навесом;
• конструкции в стиле модерн, которые отличаются от классических только плоским навершием;
• колпаки с полукруглым навершием;
• модели с щипцовой крышей, имеющей четыре ската;
• флюгарки, которые имеют открывающуюся крышку.

Наиболее популярными являются флюгарки с флюгером. Внутри таких изделий располагается заслонка, которая позволяет продуктам горения даже в ветреную погоду свободно выходить из кирпичной трубы. При этом такие устройства легко очищаются от загрязнений, так как они имеют открывающуюся крышку.

В зависимости от формы описываемые конструкции разделяются на несколько видов:

• двускатные;
• шатровые;
• плоские;
• четырехскатные;
• шпилеобразные.

Но выбирая изделие, стоит учитывать, что форма в большинстве случаев никак не влияет на функции дымника.

О классификации

Не малым спросом пользуются дымники, выполненные из меди. Они надёжные, чертёж их конструкции прост, при этом изделию легко предать оригинальную форму. Минус лишь в том, что медь легко вступает в реакцию с другими металлами, поэтому необходимо хорошо изолировать места контакта, при этом болты и шайбы должны быть тоже медными. Если сделать всё правильно, то дымники из меди прослужат долгие годы.

Не менее популярна защита, выполненная из стали. К сожалению, такие изделия не столь долговечны, как, к примеру, медные, однако стоят они на порядок меньше. В среднем их срок службы составляет 10 лет, а дымники из нержавеющих сталей не потребуют замены в течение 28 лет.

Популярным материалом для изготовления защиты трубы дымохода также является цинк-титан. По свойствам он близок к меди. Срок службы таких изделий составляет 50 лет.

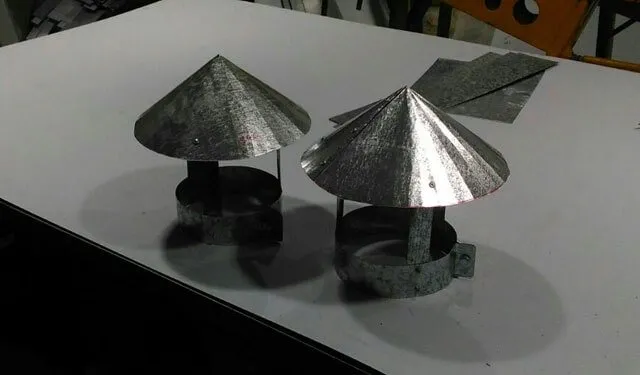

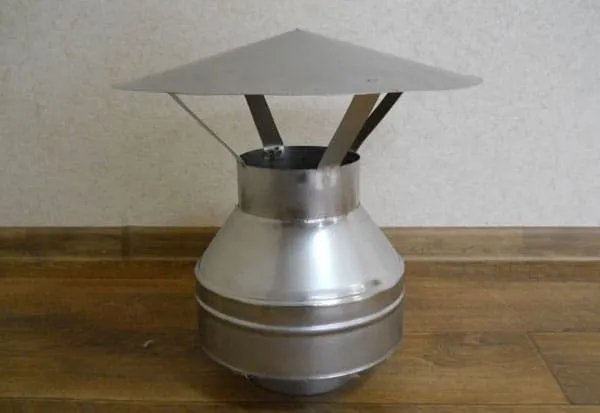

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

• деревянную или резиновую киянку;
• металлический лист толщиной 10 миллиметров;
• маркер;
• ножницы для работ по металлу;
• линейку;
• металлический уголок шириной 50 миллиметров и длиной 1 метр;
• пару перчаток.

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет следующей:

1. На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
2. Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
3. Края пластины подгибают при помощи киянки.
4. Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
5. Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
6. Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
7. Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
8. Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
9. В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
10. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Колпак

Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.

Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.
