Конструктивные особенности дымников на кирпичные трубы

Дымники на кирпичные трубы своими руками, советы

Сегодня мы расскажем о способах и материалах, которые можно использовать для собственноручного изготовления дымников на кирпичные трубы. Дымник, также известный как колпак, зонтик или флюгарок, представляет собой ключевой элемент, выполняющий несколько важных функций.

Прежде всего дымник закрывает трубу от осадков — снега и дождя, то есть выполняет роль зонтика.

Кроме того — это колпак, который удерживает и гасит искры, вылетающие с дымохода. То есть, выполняет защиту, предотвращая риск возникновения пожара.

Следующая, не менее важная функция — обеспечение тяги. Дымник устроен таким образом, что происходит регулировка воздушных потоков в канале.

В результате улучшается тяга, обеспечивается лучшее горение, исключается риск отравления угарными газами.

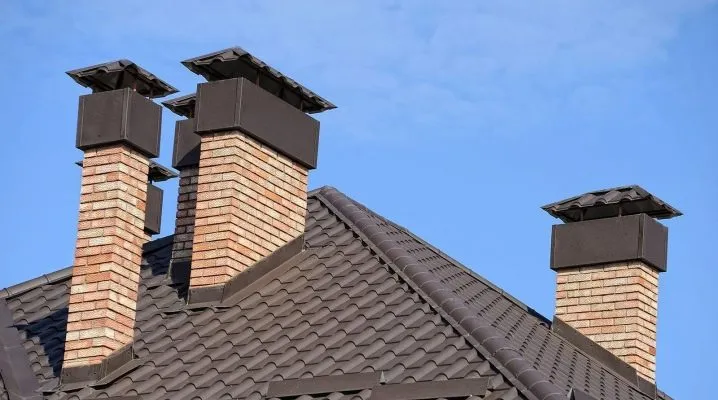

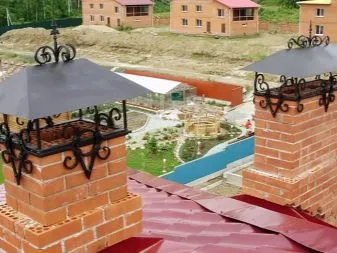

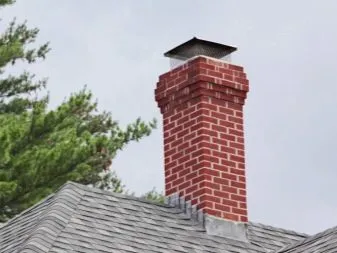

Дымники на кирпичные трубы

Как видите, положительных сторон у дымников очень много. Он надёжно защищает дымоход от попадания мусора, от порывов сильного ветра и так далее.

К тому же, если колпак сделан с любовью — то он может служить украшением вашего дома.

Материал для изготовления дымников

Итак, если вы решили изготовить дымник своими руками, то, прежде всего следует определиться с материалом. То есть, решить, из чего его изготавливать.

Как видно из описания функций дымника, он, прежде всего, должен быть выполнен из негорючих материалов.

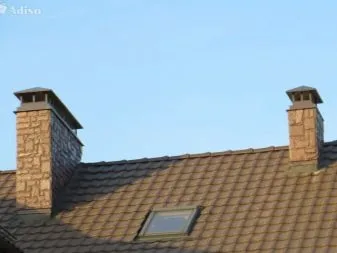

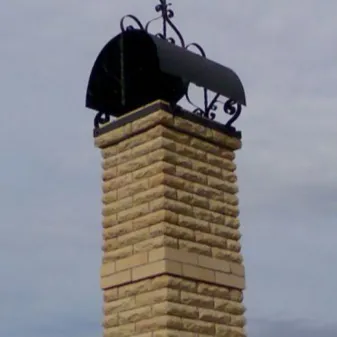

Дымник из кирпича для трубы

Это может быть дымник из кирпича для кирпичной трубы. В принципе это красиво, надёжно, долговечно.

Конечно, если колпак выполнен профессионалом и с применением правильного раствора для дымоходов.

Но, если у вас дымоход не кирпичный или вы решили изготовить новый колпак на старый дымоход, то выложить дымник из кирпича, для новичка, будет сложно.

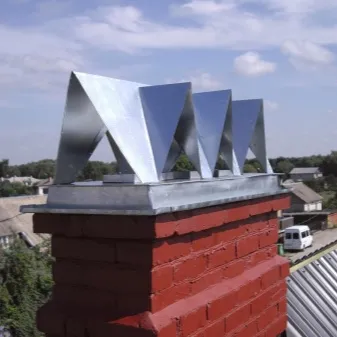

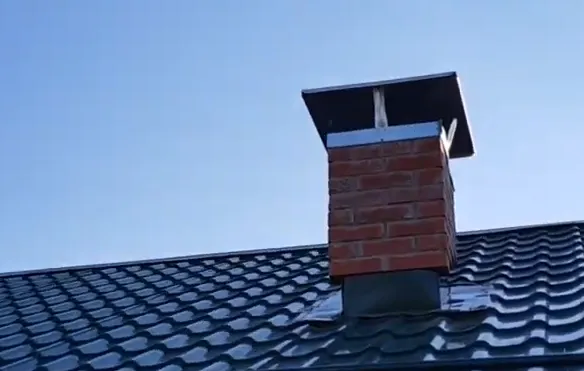

Металлический дымник для дымохода

Чаще всего, и этому есть объяснение, колпаки изготавливают из металла.

Качественный металл — это долговечный, прочный и надёжный материал. В целом, он не создаёт большой нагрузки на конструкцию дымохода.

Для изготовления дымников подойдёт:

• Профлист — материал недорогой, доступный, удобный в работе. Срок службы колпака до 10 лет;

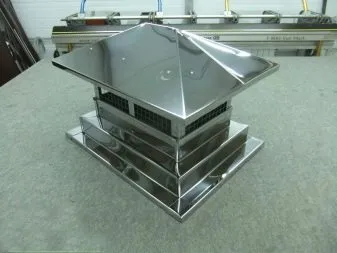

• Нержавейка, как и профлист, недорогая и доступная, прослужит лет 15, 20;
• Оцинковка может прослужить до 30 лет;
• Сталь стоит недорого. Прослужит колпак до 15 лет;
• Цинк-титан дорогой, но долговечный. Срок эксплуатации более 50 лет;
• Медь, при правильном монтаже, также будет служить более полувека.

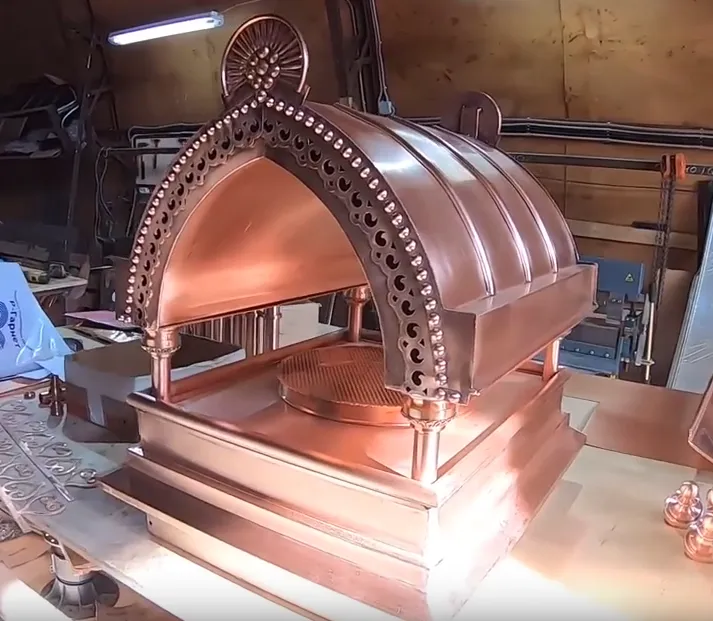

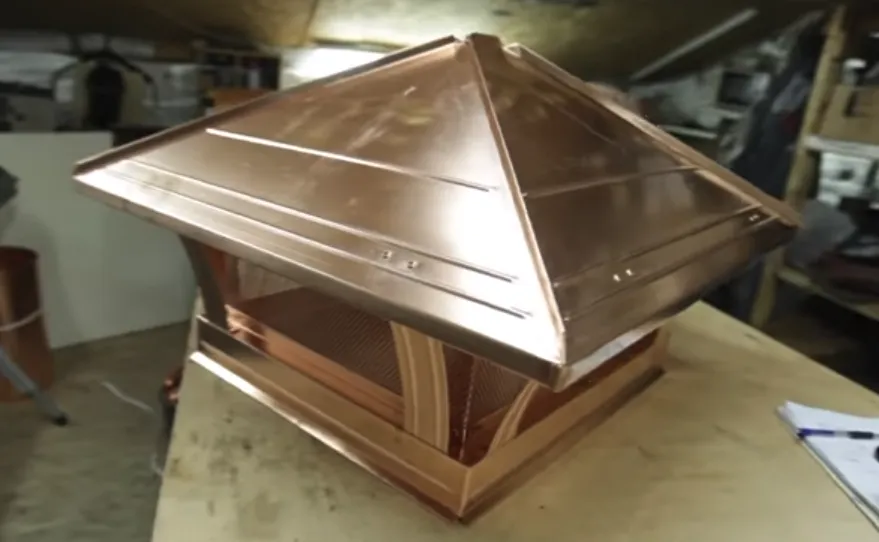

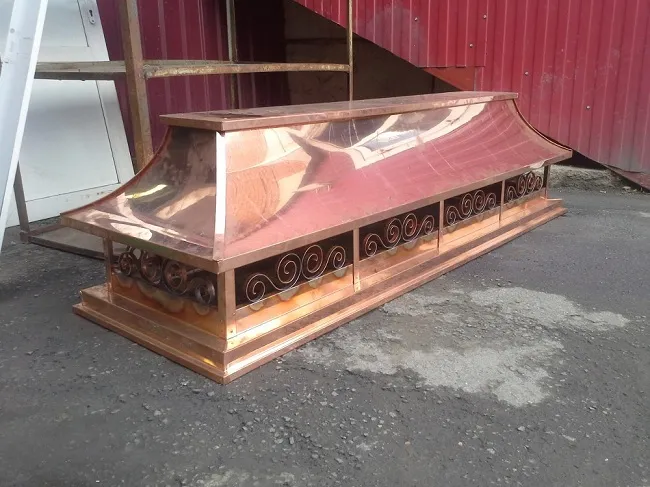

Медный дымник

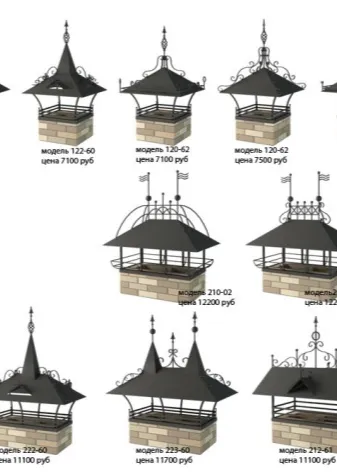

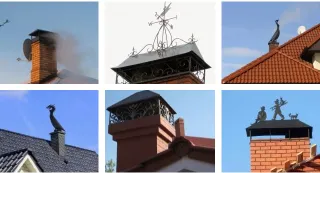

Виды флюгарок

Огромное разнообразие существующих флюгарок поражает воображение. Здесь есть где проявить фантазию и воплотить её в реальность.

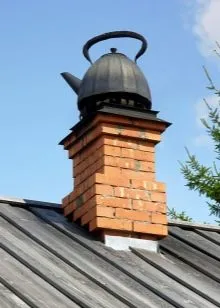

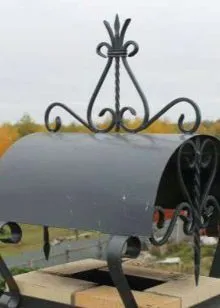

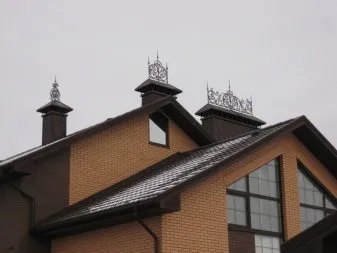

Многие колпаки — это настоящие произведения искусств. Здесь и кованные, ажурные узоры, представители флоры и фауны.

Вы можете воплотить в реальность всё, что пожелаете. Однако, не следует забывать — что основная функция дымников — защита дымохода.

А все произведения искусств не должны препятствовать выходу продуктов горения.

Также, важно исключить возможность налипания снега или образования сосулек на колпаке.

В первую очередь следует думать о практичности и функциональности колпака.

А если вы впервые собрались изготовить его своими руками, то, лучше всего остановиться на простом варианте в виде покатой крыши.

Изготовление дымника своими руками

Для того, чтобы изготовить дымник самостоятельно, вам понадобятся инструменты для работы с металлом.

Можно изготовить колпак при помощи сварочных работ, а можно с помощью заклёпок.

Второй способ, более доступный широкому кругу новичков, детально показан в видео.

Коротко можно описать процесс следующим образом:

• Рисуем дымник на бумаге. То есть, проводим расчёт и делаем чертёж.
• Создаётся нижняя окаймовка колпака по размеру трубы. Впоследствии она, как ободок, сядет на основание дымохода.
• Затем к основанию колпака крепятся стойки.
• На эти стойки закрепляют крышу, то есть, сам дымник.
• Вся эта конструкция насаживается на дымоход и крепится к кирпичам.

Дымники на кирпичные трубы, видео

Для чего устанавливается дымник на кирпичную дымовую трубу?

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

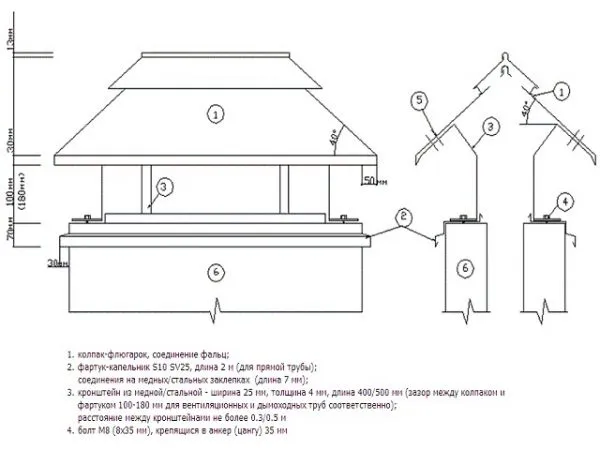

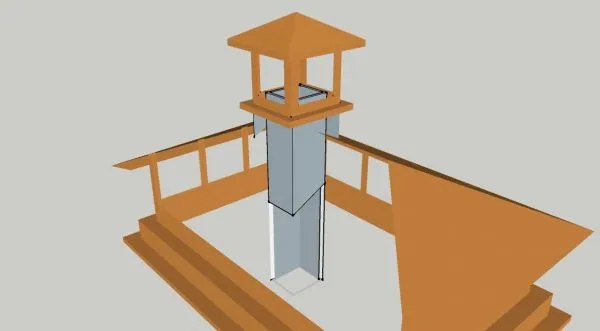

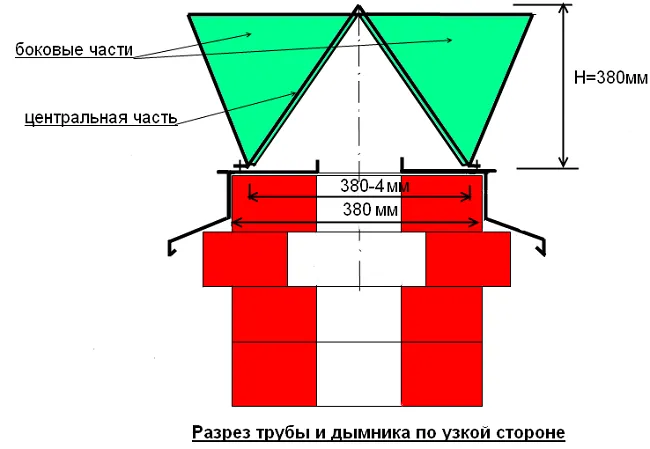

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

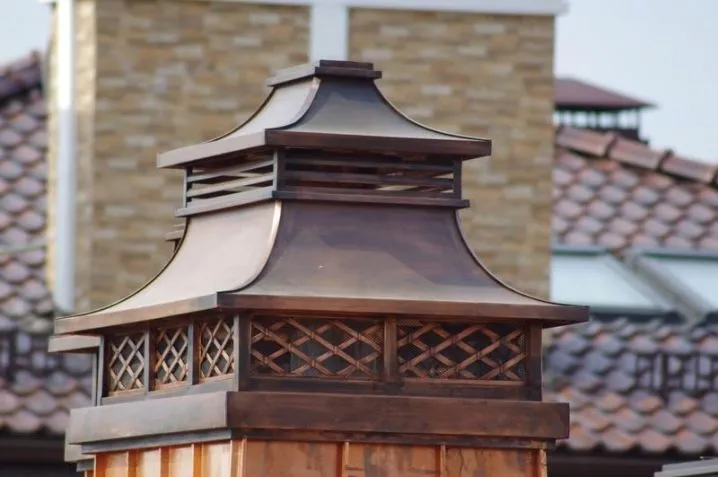

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

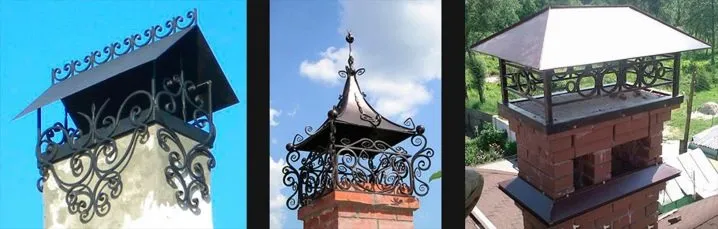

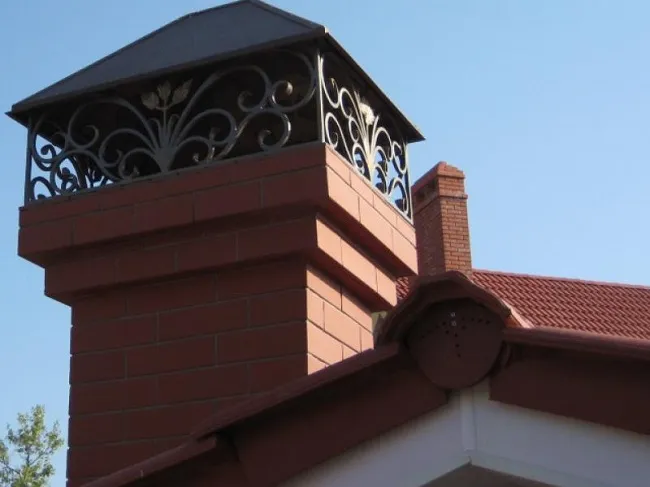

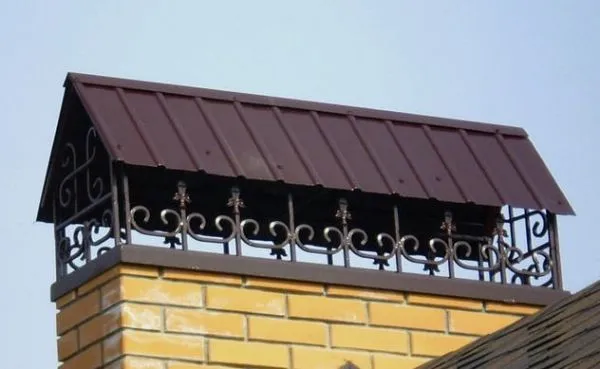

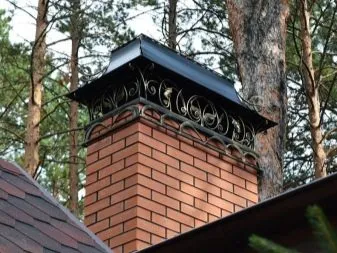

Так выглядит установленный дымник на трубе с защитными декоративными решетками

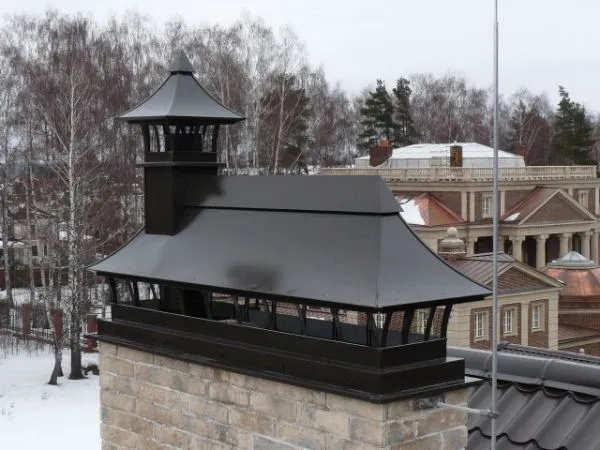

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

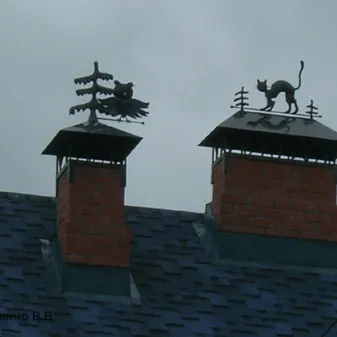

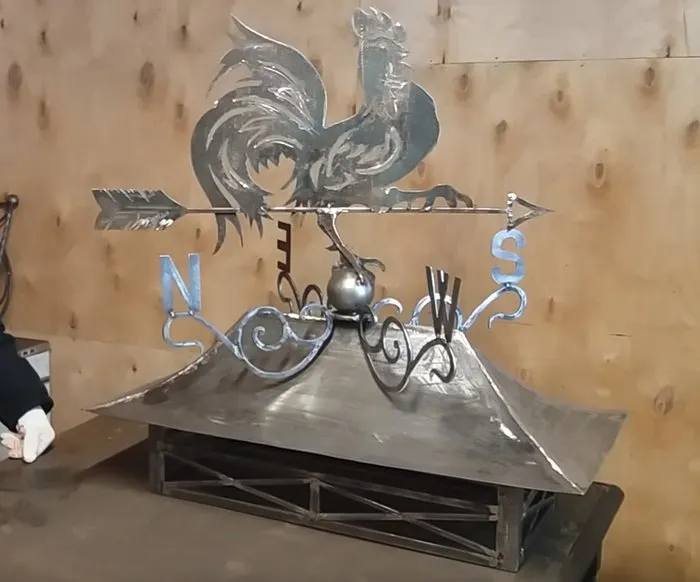

Оголовок для дымоходной трубы с украшением в виде флюгера

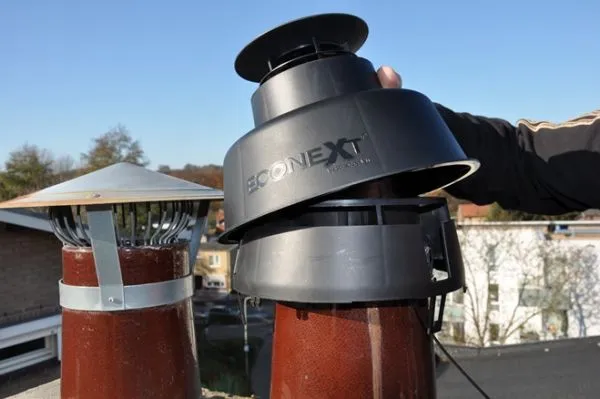

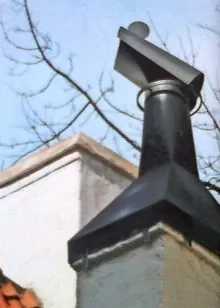

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

1. Лист металла для крыши.
2. 4 куска профиля 20х20 мм.
3. Металлический уголок.
4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

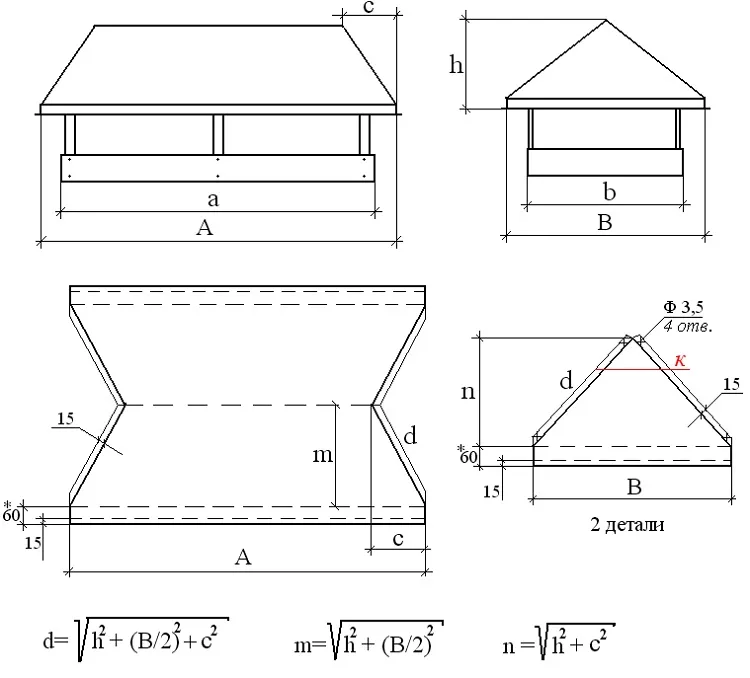

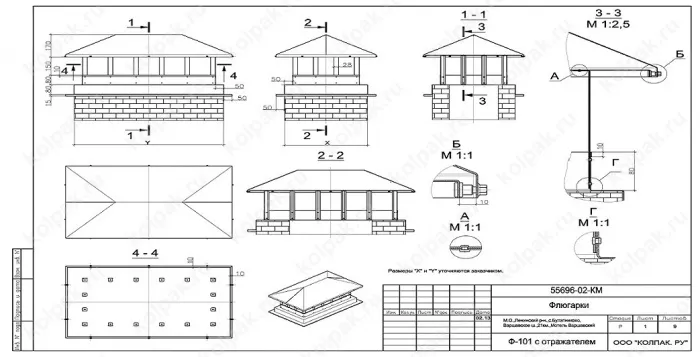

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 90 0 . Этот козырек фиксируют к стойкам пластинами и заклепками.

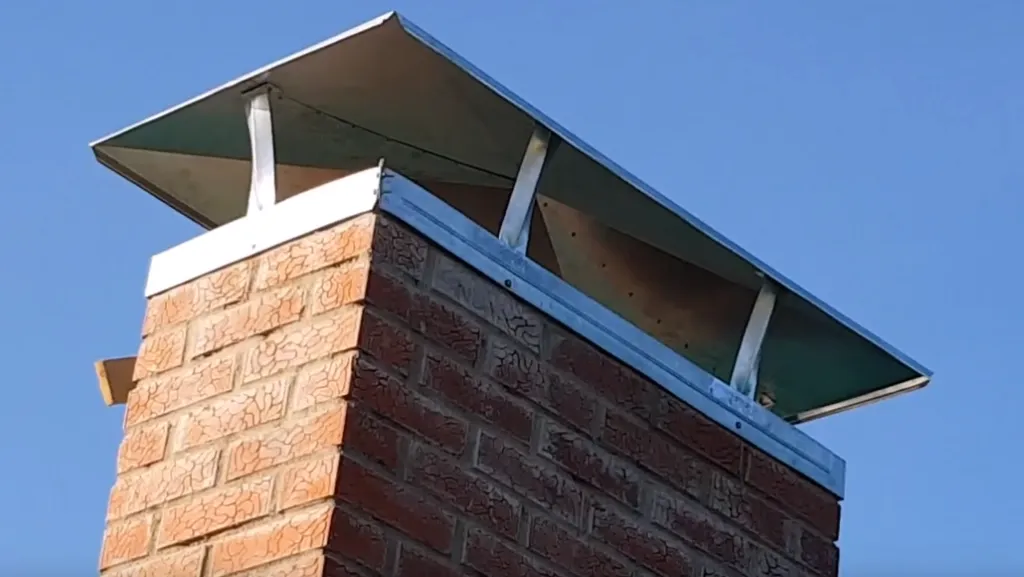

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Безопасность жилища остается одним из главных вопросов на протяжении тысячи лет, как и обеспечение тепла. Технологии уже давно вышли на новый уровень, но отопление частного строительства всегда сопровождается угрозой появления угарных газов или даже пожаров. Дымоходные трубы нуждаются в защите. Обеспечение безопасности дымохода напрямую влияет на безопасность жилища. Ее помогут обеспечить дымники.

Назначение

Дымники могут называть совершенно по-разному, например, колпак или флюгарка, но их назначение от этого не меняется. Они представляют собой конструкцию, устанавливаемую не только на дымоходные, но и на вентиляционные, а также газоходные трубы.

Печную, трубу от котла или камина всегда важно защитить от попадания атмосферных осадков, трупов мелких птиц и других предметов. Закупорка дымохода может стать причиной, из-за которой гаснет огонь, но также она угрожает жизни всех находящихся в здании.

Не имея возможности подняться по трубе, дым и угарный газ начнут заполнять помещение. А это, в свою очередь, может стать причиной отравления в лучшем случае и смерти – в худшем. Дымники служат и для защиты верхней части кирпичной трубы от разрушения.

Еще одной их функцией можно назвать украшение крыши. Дымник можно сделать самостоятельно, купить готовый в магазине или заказать кованный по индивидуальному макету.

Стоит ли устанавливать?

Таким вопросом задаются многие владельцы частных строений. Аргументы за и против можно найти всегда и для каждого предмета.

Рассмотрим положительные стороны установки:

• уменьшает возможность затухания огня по причине задувания его ветром;
• труба защищена от попадания мусора, принесенного ветром;
• атмосферные осадки не смогут проникнуть под дымник;

• сетчатая конструкция надежно исключает дымоход из мест возможного гнездования птиц;
• оголовок трубы, защищенный от атмосферных осадков, прослужит дольше;
• декоративные элементы станут отличным украшением.

Профессионалы утверждают, что такие сведенья, предоставляемые рекламой, как повышение тяги и КПД, не являются достоверными.

Из минусов установки дымников можно выделить следующие:

• козырек колпака может стать препятствием для продуктов горения, препятствуя их выходу. Из этого следует, что вопреки рекламе, он уменьшает тягу.
• водяной пар от котлов с высоким КПД имеет температуру до 120 градусов. Соприкасаясь с холодным металлом, он конденсируется на дымнике, что в холодное время года может привести к образованию сосулек. Что, в свою очередь, может привести к плачевным последствиям, ведь лед блокирует циркуляцию воздуха.
• современные круглые дымоходы построены с учетом невозможности постройки гнезда птицами.
• Построенная по правилам труба обязательно должна иметь сборник для конденсата.
• оцинкованные дымники установленные над твердотопливными отопительными приборами прогорают за срок от трех до пяти лет. Чтобы этого не произошло, нужны более дорогие аналоги из «нержавейки».

Материал изготовления

Выбирая дымник для дома, ориентироваться нужно на желаемый набор функций. Стоит также обратить внимание на срок и условия эксплуатации.

Из меди

Такие модели считаются самыми долговечными, а их внешний вид – одним из самых красивых. Монтаж медных дымников должен проводиться в соответствии со строгими правилами, в противном случае долго они не прослужат. Основная проблема заключается в том, что медь может вступить в реакцию с другими металлами, что приводит к негативным последствиям. Например, разрушению медного дымника.

Согласно всему вышесказанному, монтаж медных изделий нужно производить, используя медные или с медным покрытием элементы крепления. Медь имеет довольно долгий срок службы, от пятидесяти лет. Качественно выполненные монтажные работы только поспособствуют его увеличению. Со временем медные изделия покрываются патиной, что придает им особый вид и шарм свойственный антиквариату.

Из стали

В долговечности такие модели уступают медным почти в пять раз. Сделанные из оцинкованной стали, они прослужат до тридцати лет.

Из цинк-титана

Этот современный материал для кровельных работ становится все более популярным. По характеристикам изделия из цинк-титана сравнимы с медными, а их долговечность может превысить пятьдесят лет.

Разновидности

Помимо материала изготовления дымники различаются конструктивными особенностями.

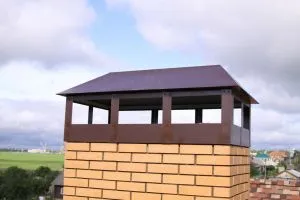

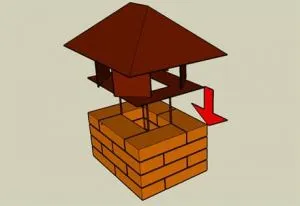

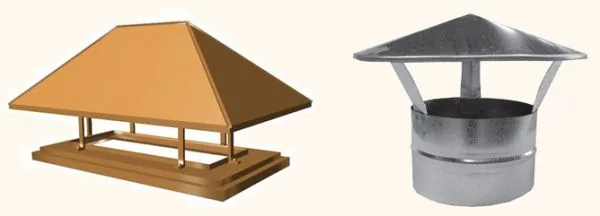

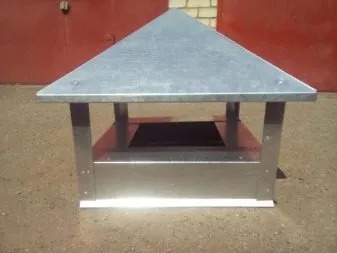

Обычно дымники выглядят как крыша на четырех стойках закрепленная над дымоходом

В современном мире можно встретить флюгарки различных конструкций. Помимо новых декоративных функций, они также имеют преимущества в технологическом плане.

Новые виды колпаков флюгарок появились благодаря новым архитектурным решениям. На зданиях, построенных в стиле модерн, хорошо впишутся дымники с плоской поверхностью. Для европейского стиля больше подойдут колпаки в виде полусферы.

Неклассические виды дымников:

• многоскатные, благодаря им не происходит накопление снега в зимний период, а эффект от проветривания способен поддерживаться;

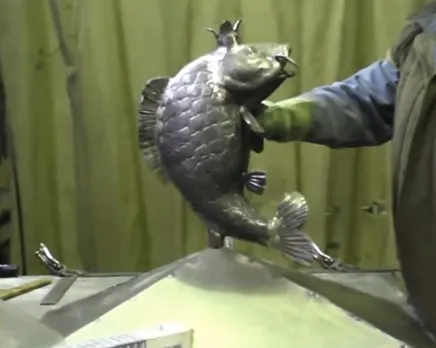

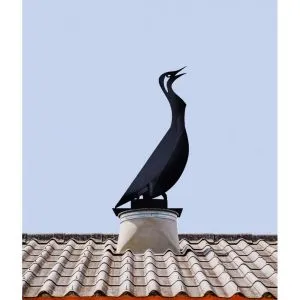

• с флюгером, внешний вид фигурки может быть абсолютно любым, на выбор хозяина дома, и под общий архитектурный стиль;
• с искроуловителем, это наименее декоративный, но наиболее удобный в эксплуатации вид дымников. Зачастую они имеют открывающуюся крышку, благодаря которой значительно проще становится чистка дымохода.
• с выпуском трубы газохода, эти конструкции имеют отверстие для вентиляции, благодаря чему облегчается выход продуктов горения;
• искрогасители обязательны к установке в трубах, где для отопления используются твердотопливные материалы, а кровля выполнена из тростника, гронта или дранки. Искрогасители должны стоять и в трубах мангалов (высотой до трех метров).

Специалисты не рекомендуют устанавливать над твердотопливными печами окрашенные дымники из стали. Под воздействием высокой температуры они изменят цвет, и на них осядет копоть.

Как изготовить своими руками?

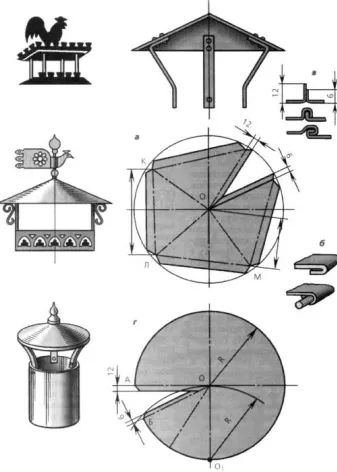

Сегодня в интернете можно найти множество чертежей, по которым с легкости можно сделать флюгарку своими руками. Лучше выбрать листовые материалы, например, кровельную сталь.

Выбирать чертеж следует, опираясь на опыт, лучше начать с самых простых вариантов.

Инструменты, которые понадобятся для изготовления флюгарки, входят в следующий перечень:

• молоток;

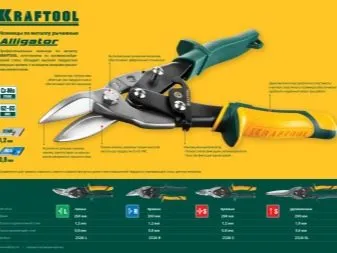

• ножницы по металлу;

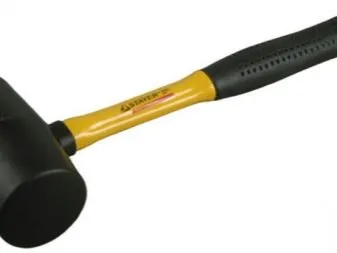

• молоток из дерева твердых пород или резины;

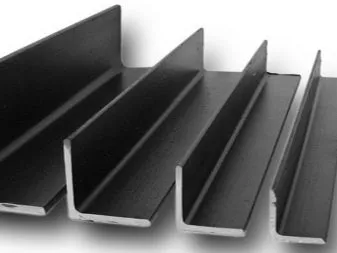

• металлические уголки.

Лучше отдавать предпочтение флюгарке в виде шатра или крыши. Перед выполнением работ необходимо выполнить эскиз на бумаге, предварительно измерив ширину трубы.

Специалисты отмечают, что правильный дымник должен полностью закрывать дымоход, но слишком большой размер может негативно отразиться на его функциональности. Можно изготовить макет флюгарки из бумаги или картона, подогнать его по размерам к дымоходной трубе. А уже потом, на основе этого макета вырезать деталь из металла и придать ей нужную форму. Можно также постепенно переходить от изготовления простых дымников к более сложным вариациям.

О том, как сделать дымник своими руками, смотрите в видео ниже.

Выбор дымника на кирпичную трубу дымохода и самостоятельный монтаж изделия

Ни одно кровельное оформление не обходится без доборных элементов.

Доборные элементы — это дополнительные части, которые крепятся на участках кровли и выполняют функциональные задачи по обеспечению нормального функционирования крыши.

Благодаря доборным элементам обеспечивается направленный слив осадочных вод с крыши, равномерный сход или задержку снежных масс.

Доборные элементы разделяются на те, которые выполняют определенные задачи и те, которые выполняют декоративные функции.

Одновременно эстетическое оформление края и защиту дымохода выполняют дымники.

Описание дымника

Аксессуар для дымохода — дымник — один из элементов, предназначенных защищать дымовую трубу от попадания в нее осадков и мусора, а также препятствовать оборудованию гнезд для птиц и появлению насекомых.

Дымник — это своеобразная небольшая крыша для дымохода или же верхушка трубы, которая крепится на колпаке. Колпак — это элемент в виде короба, который является связующей частью между границей кладки дымохода и дымником.

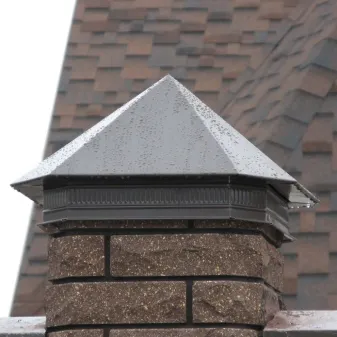

Дымники чаще всего выполнены в виде шатра прямоугольной или же квадратной формы. Издали выглядят как домики.

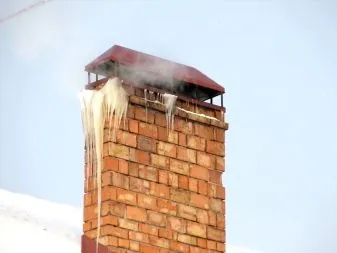

Благодаря дымникам, на выходе из горячего дымохода не образуются сосульки и наледь. Установленные на вентиляционных выходах, дымники обеспечивают интенсивный воздухообмен: они препятствуют возвращению горячего воздуха в трубу.

Помимо всего прочего, верхние части трубы дополняют оформление кровли, являясь оригинальным аксессуаром.

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Колпак

Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.

Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.

Виды и материал изготовления

Элемент может быть выполнен из различных материалов (медь, сталь, оцинкованная сталь, любые другие нержавеющие металлы). Чаще всего покрытие материала, из которого изготовлена верхняя часть аксессуара трубы, полимерное или с порошковой окраской.

Краска довольно быстро потускнеет под действием высокой температуры, а защитный элемент покроется слоем копоти.

Дымники классифицируются по способу изготовления:

• стандартные. Размер такого элемента напрямую зависит от сечения трубы. Он состоит из самой крышки и элемента юбки. Кроме того, имеются соединительные элементы этих частей. Устанавливаются на большинство видов труб, а также на фальштрубы;
• усиленной тяги. Такие доборные части устанавливают в местах, в которых необходим усиленный вывод отработанного воздуха. Они бывают с двойной крышкой, а могут иметь дополнительную функцию принудительной вытяжки;
• дымник с дополнительной крышкой. Наличие крышки на верхушке позволяет производить чистку трубы или ее ремонт;
• с плоской крышей. Целесообразно устанавливать на плоских кровлях. Оптимален в условиях теплого климата, где снежные осадки отсутствуют. В поясах более холодных для плоских крыш можно использовать дымники волновой гибки, но при этом скат кровли должен быть не менее 40°;
• дымник с сеткой. Отличается от стандартного варианта наличием металлизированной сетки, которая защищает от гнездования птиц, мусора и прочих внешних засоров.

Варианты изготовления элементов труб разные, однако, все они должны быть большего размера, чем сама труба и оснащены дополнительными частями.

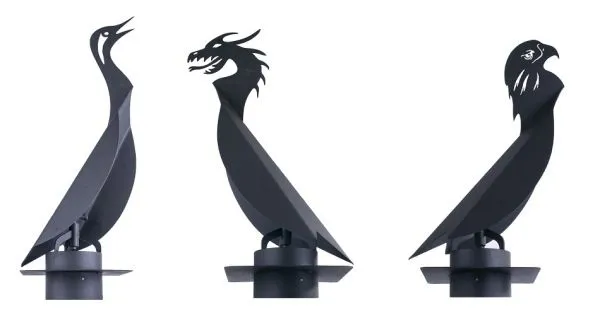

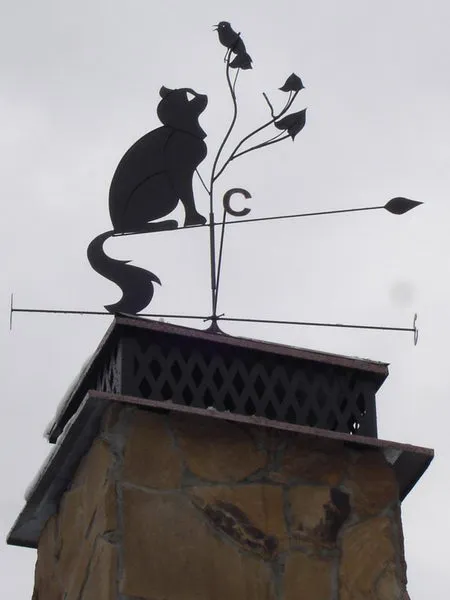

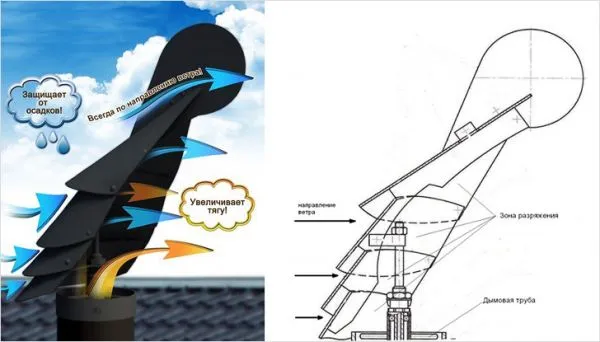

Дымник флюгер

Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.

Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.

Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.

Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.

Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.

Принцип действия

Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.

Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.

Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.

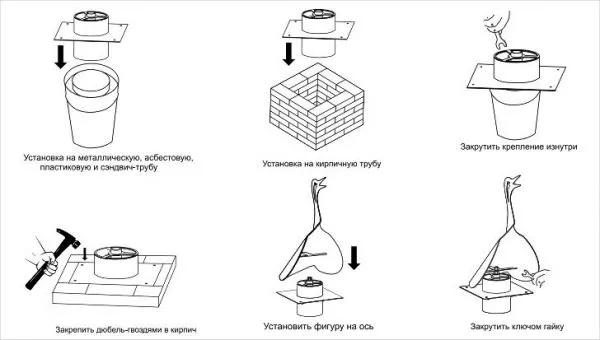

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

• дюбелями с саморезами (если труба выполнена из облегченного кирпича);
• анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

• по размеру трубы собрать фартуки в форме короба;
• изготовленный короб надеть на трубу;
• на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
• просверлить в коробе необходимые отверстия (8,5 мм);
• в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
• в отверстия установить анкеры;
• на короб надеть крышку с кронштейнами;
• по соответствию отверстий закрепить элементы болтами.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

Как сделать дымник своими руками

Чтобы дымник полностью выполнял непосредственные функции, способствовал выпуску дыма из дымохода, необходимо основательно отнестись к вычислению всех его замеров, включающих отступ между защитной крышкой и верхней линией дымохода.

Самостоятельно сделать дымник целесообразно в виде пирамиды.

Это самая простая в изготовлении форма, но справляется со своими функциями не хуже элементов замысловатых форм.

Для этого форма фигуры должна быть прямоугольной или квадратной.

Последовательность работ по самостоятельному выполнению дымника (фото чертежей ниже):

• измерить ширину дымохода;
• выполнить эскиз на бумаге так, чтобы фигура накрывала с лихвой дымоход;
• методом сгиба бумаги и придавая необходимую форму, добиться окончательной фигуры элемента;
• перенести шаблон на лист металла (целесообразно использовать оцинкованную сталь: она легко режется и свободно прогибается);
• лист металла согнуть сначала по одной диагонали, и выпрямить, затем — по другой.

Форма пирамиды обозначена. Далее к углам крыши следует прикрепить кронштейны, которые прочно закрепляют к трубе.

Самостоятельное изготовление простых дымников может способствовать устройству более сложных вариантов элементов, но при этом стоит помнить о прямом назначении изделия.

Таким образом, дымник — это необходимый аксессуар для защиты труб дома от атмосферных явлений, крыши — от искр от пламени, а также от попадания в трубу различного рода мусора, листьев, птиц. Кроме того, дымник обеспечивает циркуляцию потока воздуха и препятствует задуванию дыма внутрь в дымоход.

Полезное видео

Изготовление дымника своими руками в видео-уроке:

Как сделать дымники на кирпичные трубы пошагово

С момента зарождения цивилизации безопасность человеческих жилищ считалась одним из наиболее важных атрибутов комфортной жизни. И хоть при обустройстве систем отопления уже давно используются передовые технологии, риск появления угарных газов и даже пожароопасных ситуаций по-прежнему присутствует. Снизить его может установка дымников на кирпичные трубы.

Основное назначение

У дымников существует масса других названий, например, колпак или флюгарка. Но независимо от этого принцип их работы и сферы применения остаются идентичными. Они выполнены в виде конструкции, которая фиксируется не только на дымоходах, но и на газоходных и вентиляционных трубах.

При обустройстве домашних печей или котлов отопления, важно уделять должное внимание защите конструкции от всевозможных атмосферных явлений, погибших птиц и любого другого мусора. Если в дымоходной трубе будет приостановлен свободный поток воздуха, это не только потушит огонь, но и станет огромной угрозой для безопасности жильцов и здания в целом.

Оказавшись в закрытом пространстве, дым и угарный газ начнут распространяться внутри комнаты. В лучшем случае это приведет к сильному отравлению, а в худшем — к фатальным последствиям. Изготовление дымника на трубу дымохода — хороший способ предотвратить такой ход событий, а также дополнительная защита конструкции от постепенной деформации.

В этом видео вы узнаете, как закрепить дымник:

Но при обустройстве дымников, многие хозяева сомневаются, нужен ли этот элемент или можно обойтись без него. Существует ряд аргументов, подтверждающих важность узла. К ним относятся следующие:

1. Снижение вероятности затухания огня из-за воздействия ветра.
2. Повышение защиты конструкции трубы от проникновения мусора, который приносится ветром.
3. Предотвращение попадания атмосферных осадков под дымник.
4. Создание препятствия для птичьих гнезд.
5. Заметное увеличение эксплуатационного срока.
6. Эстетическая привлекательность.

При этом опытные мастера утверждают, что заявления производителей о повышенной тяге и улучшенном КПД являются ничем иным, как обычным маркетинговым ходом. Что касается недостатков системы дымников, то они заключаются в следующем:

1. Конструкция колпака может препятствовать свободному ходу продуктов горения. В результате тяга не возрастает, а наоборот — заметно снижается.
2. Котлы с повышенной мощностью разогревают водяной пар до температуры 120 градусов. При соприкосновении с холодным металлом этот пар превращается в конденсат и оседает на дымнике, что по-особому опасно для холодного времени года, когда происходит образование замерзших сосулек.
3. При наличии дымника саму трубу нужно дополнять специальным сборником для конденсата.
4. Срок службы изделий из оцинкованной стали, которые предназначаются для твердотопливных котлов, не превышает 3-5 лет. Чтобы продлить его, придется приобрести недешевые конструкции.

Материал изготовления

При выборе дымника для частного жилища, нужно учитывать параметры дымоходной трубы, а также желаемый набор функций. А также важно учитывать условия использования, ведь для каждой среды выбирается соответствующий материал изготовления изделия.

Наиболее популярными решениями являются медные дымники. Помимо большого срока службы, они выглядят весьма привлекательно, что делает их хорошим декоративным элементом. При этом, чтобы достичь максимальной функциональности, изделие из меди важно правильно установить, учитывая строгие правила и основные нюансы. Нельзя забывать о возможном вступлении меди в реакцию с другим металлом, что приводит к разрушительным последствиям.

По мнению специалистов, монтаж медных дымников лучше осуществлять с помощью медных крепежных элементов. В таком случае сроки использования могут превысить термин в 50 лет. При этом, чем качественнее будет выполнена работа, тем дольше будет использоваться приспособление без особого обслуживания. Следует отметить, что через определенный промежуток времени все медные конструкции покрываются патиной, что делает их похожими на оригинальный антиквариат.

Данный дымник должен прослужить долго

Не менее популярными вариантами дымников являются стальные модели. В плане долговечности они почти в 5 раз хуже предыдущего типа. Что касается изделий из оцинкованной стали, то срок их службы может превысить термин в 30 лет.

Конструкции из цинк-титана считаются современной передовой разработкой, которая может сравниться по характеристикам с медным дымником. Заявленный производителем срок службы достигает 50 лет.

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.
2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Подготовка инструментов и материалов

Изготовить дымник своими руками относительно несложно. В настоящее время в интернете можно найти массу чертежей и схем, существенно упрощающих такую задачу. При выборе материала изготовления рекомендуется отдавать предпочтение листовым вариантам, включая кровельную сталь. Для успешного выполнения предстоящей задачи, используют такие материалы:

1. Молоток.
2. Ножницы по металлу.
3. Резиновый или деревянный молоток.
4. Металлические уголки.

Специалисты советуют изготовлять флюгарки в форме шатра или крыши. Перед тем как приступить к изготовлению дымника, нужно составить на бумаге эскиз, измерив диаметр трубы.

Не забываем про соответствующий инструмент при изготовлении дымника

Качественная конструкция должна полностью закрывать дымоходную трубу, при этом плотно прилегать к ней. Если используются слишком крупные изделия, то это ухудшит их функциональность. Зачастую мастера создают бумажные или картонные макеты, а затем подгоняют их по размерам к дымоходной трубе. Затем на основе этого макета вырезается металлическая деталь соответствующей формы.

Тонкости монтажа

Разобравшись, как сделать дымник на трубу своими руками, можно начинать выполнение монтажа конструкции на трубу. При этом нельзя забывать, что масса этого изделия бывает внушительной и достигает 70 килограмм. Поэтому, перед тем как начать работу, нужно подобрать подходящий способ крепления и убедиться, что он довольно надежный. Крепежные элементы должны быть устойчивыми к любым внешним воздействиям, включая порывы сильного ветра. В противном случае массивная конструкция повредит кровлю или же принесет вред детишкам, которые играют во дворе, или прохожим.

В качестве способов крепления используют:

1. Дюбели с саморезами (при условии, что труба изготовлена из облегченного кирпича).
2. Анкеры (если требуется прикрепить массивные изделия).

При использовании саморезов в первую очередь нужно крепить самый верхний ряд кирпичной кладки. Отверстия под дюбели проделывают в цементных швах кладки с помощью 8-миллиметрового сверла.

Чтобы сократить процесс подбора оптимального соотношения отверстий в трубе и дымнике, рекомендуется предварительно приложить колпак, а затем приступать к работе. А также можно предварительно обмакнуть дюбели в цементном растворе, что повысит надежность крепления.

Пошаговые инструкции по изготовлению дымника состоят из следующих этапов:

1. Изначально нужно изготовить фартуки в форме короба, размеры которых сопоставимы с размерами трубы.
2. После этого готовый короб нужно надеть на трубу.
3. Дальше на короб устанавливается дымник с кронштейнами таким образом, чтобы в них можно было указать отверстия для сверления.
4. Следующий этап заключается в проделывании необходимых отверстий в коробе и отверстий под анкеры в трубе.
5. В отверстия устанавливаются анкеры, а на короб надевается крышка.
6. В итоге остается зафиксировать крепежные элементы с помощью надежных болтов.

При подготовке труб под анкерные крепления, следует отдавать предпочтение изделиям из плотных и прочных материалов, способных выдерживать большие нагрузки. В противном случае конструкция будет недостаточно прочной.

При изготовлении дымника на дымоход своими руками, чертежи и пошаговые инструкции могут стать хорошим помощником. И если проявить определенные усилия, столь важную конструкцию можно будет соорудить за короткое время.

Чем отделать фасад старого кирпичного дома?

Отделка фасада старого кирпичного дома может значительно улучшить его внешний вид и защитить стены от внешних воздействий. Вот несколько вариантов отделки фасада старого кирпичного дома:

1. Мытье и герметизация: Это самый простой способ улучшить внешний вид старого кирпичного дома. Вы можете вымыть фасад и герметизировать его, чтобы защитить стены от влаги и грязи.

2. Краска: Вы можете покрасить фасад старого кирпичного дома. Краска защитит кирпич от влаги, солнечных лучей и других внешних факторов. Выберите краску, которая подходит для кирпича, и убедитесь, что она защищает поверхность от влаги.

3. Кирпичная кладка: Если вы хотите сохранить оригинальный вид вашего старого кирпичного дома, вы можете использовать кирпичную кладку. Это может включать замену поврежденных кирпичей, выравнивание поверхности, а также использование разных текстур и цветов кирпича.

4. Камень: Если вы хотите создать более элегантный и современный вид вашего старого кирпичного дома, вы можете использовать камень. Это может быть натуральный или искусственный камень. Каменная отделка защитит кирпич от влаги и ультрафиолетовых лучей.

5. Декоративные облицовочные панели: Это легкий способ изменить внешний вид старого кирпичного дома. Вы можете использовать различные облицовочные панели, такие как алюминиевые, металлические, композитные и т.д. Они легко устанавливаются и могут создать современный и стильный вид вашего дома.

Каждый из этих способов имеет свои преимущества и недостатки, поэтому выбор зависит от ваших личных предпочтений, бюджета и состояния вашего старого кирпичного дома. При выборе отделки фасада старого кирпичного дома рекомендуется обратиться к специалистам, которые могут помочь с выбором и установкой материалов.
